Termék típus	Vonal lézer (3 vonalas lézer)
Modell	Bosch GLL 3-50P
Méretek (kb.)	160 x 80 x 100 mm
Súly (elemekkel)	kb. 0,5 kg
Tápellátás	4 x 1,5 V AA (Mignon)
Elem élettartama	kb. 10 óra (folyamatos üzemben)
Lézerosztály	2M (IEC 60825-1)
Hullámhossz	635 nm (piros)
Önszintező tartomány	± 4°
Szintezési pontosság	± 0,3 mm/m
Munkaterület (átmérő)	akár 50 m
Lézervonalak száma	3 (vízszintes, függőleges, kereszt)
Bekapcsolási időtartam	100% (folyamatos üzem)
Állvány menet	1/4"
Üzemi hőmérséklet	-10 °C-tól +40 °C-ig
Tárolási hőmérséklet	-20 °C-tól +70 °C-ig
Por- és fröccsenő víz elleni védelem	IP 5X (porvédett)
Tisztítás	Tisztítsa az optikát puha, száraz ruhával
Biztonsági tudnivalók	Ne nézzen a lézersugárba; ügyeljen a szemvédelemre
Pótalkatrészek	Elemek, esetleg védőszemüveg és céltábla
Garancia	Lásd a használati útmutatót

Gyakran ismételt kérdések - GLL 3-50P BOSCH

Hogyan kapcsoljam be a Bosch GLL 3-50P-t?

Nyomja meg a készülék oldalán található be-/kikapcsoló gombot. A lézer bekapcsol, és megkezdi az önszintezést. Ügyeljen arra, hogy a készülék stabil felületen álljon.

Mit jelent a villogó lézervonal?

A villogó vonal azt jelzi, hogy a készülék az önszintező tartományon kívül esik (több mint ±4°), vagy a szintezés nem lehetséges. Állítsa a készüléket vízszintesebbre.

Milyen elemeket igényel a GLL 3-50P?

A GLL 3-50P négy AA elem (kisméretű, 1,5 V) szükséges. Hosszabb üzemidő érdekében alkáli elemeket ajánlunk.

Mennyi ideig bírják az elemek?

Folyamatos üzemben az elemek kb. 10 óráig bírják. Akkumulátorok használata esetén az üzemidő rövidebb lehet.

Hogyan ellenőrizhetem a lézer pontosságát?

Ellenőrizze a pontosságot egy szintezőműszerrel vagy vízmértékkel. Részletes útmutatót a használati útmutató 12. oldalán talál.

Használhatom a GLL 3-50P-t a szabadban?

Igen, de a hatótávolság nappali fényben korlátozott. Használjon lézervevőt a vonalak jobb érzékeléséhez.

Hogyan tisztítsam a lencséket?

Óvatosan tisztítsa meg a lencséket egy puha, száraz ruhával. Ne használjon agresszív tisztítószereket vagy folyadékokat.

Vízálló a GLL 3-50P?

A készülék IP 5X szerint porvédett, de nem vízálló. Óvja esőtől és nedvességtől.

Mit tartalmaz a csomag?

Tartozékok: Vonal lézer GLL 3-50P, 4 x AA elem, céltábla, védőtok, használati útmutató.

Hogyan rögzíthetem a lézert egy állványra?

A GLL 3-50P alján 1/4 hüvelykes menet található. Csavarozza közvetlenül egy szokványos állványra, vagy használja a mellékelt tartót.

HASZNÁLATI ÚTMUTATÓ GLL 3-50P BOSCH

Magyar .... Oldal 107

Biztonsági előírások

A mérőműszerrel végzett munkák veszélymentes és biztonságos végrehajtásához minden előírást gondosan végig kell olvasni és be kell tartani. Sohase tegye felismerhetetlenné a mérőműszeren elhelyezett

figyelmeztető táblákat. KÉRJÜK GONDOSAN ÖRIZZE MEG EZEKET AZ ELÖÍRÁSOKAT.

• Vigyázat - ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet.
  A mérőműszer egy angol nyelvű figyelmeztető táblával kerül szállításra (a képes oldalon a mérőműszer rajzán a 12 számmal van jelölve).

Ragassza át az angol nyelvű figyelmeztető táblát az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérő-műszer az IEC 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket.

▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felis-

merésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.

▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüveg-ként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.
A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon.
▶ Ne hagyja, hogy gyerekek a lézersugárral felszerelt méröműszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthatnak más személyeket.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gözőket meggyújthatják.

Lézer-céltábla

Ne vigye a 21 lézer-céltáblát pacemakerek közelébe. A lézer-céltáblán elhelyezett mágnesek egy olyan mezőt hoznak létre, amely negatív befolyással lehet a pacemakerek müködésére.

Tartsa távol a 21 lézer-céltáblát a mágneses adathordozóktól és mágneses mezökre érzékeny készülékektől. A lézer-céltábla mágnesei visszavonhatatlan adatveszteségekhez vezethetnek.

A termék és alkalmazási lehetőségeinek leírása

Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa.

Rendeltetésszerű használat

A mérömüszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.

Müszaki adatok

Keresztvonalas lézer GLL 3-50
Cikkszám		3 601 K63 8..
Munkaterület1)
- standard d	m	10
- lézervevővel	m	5 - 50
Szintezési pontosság	mm/m ±0,3
Munkaterület, függőleges pont	m	5

Pontosság, függöleges pont mm/m ±0,6

1) A munkaterület méreteit hátrányos környezeti feltételek (például közvetlen napsugárzás) csökkenthetik.

* védett porral és fröccsenő vízzel szemben

Kérem, ügyeljen a mérőműszer helyes cikkszámára a típustáblán, egyes mérőműszereknek több különböző kereskedelmi megnevezése is lehet.

Az ön méröműszere a tipustáblán található 13 gyártási számmal egyértelmüen azonosítható.

108 | Magyar

Keresztvonalas lézer		GLL 3-50
Jellemző önszintezési tartomány	"	±4
Jellemző szintezési idő	s	<
Üzemi hömérséklet	°C -10... +40
Tárolási hömérséklet	°C -20 ... +70
A levegő megengedett legmaga-sabb nedvességtartalma, max.	%	90
Lézerosztály		2
Lézertípus	nm	635
	mW	<1
C_6		1
legrövidebb impulzus időtartam	s	1
Müszerállványcsatlakozó	"	1/4
	"	5/8

Elemek	4 x 1,5 VLR6 (AA)
Üzemidő min.	óra 6
Automatikus kikapcsolás kb.	perc 30
Súly az „EPTA-Procedure01/2003” (2003/01EPTA-eljárás) szerint	kg 0,9
Méret
- forgatható platform nélkül	mm	146 x 83 x 117
- forgatható platformmal	mm	201 x 197
Védettségi osztály		IP 54*

1) A munkaterület méreteit hátrányos környezeti feltételek (például közvetlen napsugárzás) csökkenthetik.
* védett porral és fröccsenő vízzel szemben
Kérem, ügyeljen a méröműszer helyes cikkszámára a típustáblán, egyes méröműszereknek több különböző kereskedelmi megnevezése is lehet.
Az ön mérömüszere a típustáblán található 13 gyártási számmal egyértelműen azonosítható.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a méröműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik.

1 Lézersugárzás kilépési nyilás
2 Impulzusfunkció kijelzése
3 Impulzusfunkció gomb
4 Üzemmód-billentyü
5 Elem-kijelzés
6 1/4"-os müszerállványcsatlakozó
7 Elemtartó
8 Az elemtartó fedele
9 Polaritás jelölése

10 Az elemtartó fiók fedelének reteszelése
11 5/8"-os müszerállványcsatlakozó
12 Lézer figyelmeztető tábla
13 Gyártási szám
14 Be-/kikapcsoló
15 Vezetöhorony
16 Vezetősín

17 Rögzítőcsavar a kihúzható lábhoz

18 Forgatókerék

19 Forgatható platform

20 Mágnesek

21 Lézer-céltábla

22 Állvány BS 150*

23 Lézerpont kereső szemüveg*

24 Univerzális tartó BM 1*

25 Teleszkóprúd BT 350*

26 Mérőlap lábbal*

27 Lézer vevőkészülék*

28 Tartó*

29 Koffer*

* A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz.

Összeszerelés

Elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangánelemek használatát javasoljuk.

A 8 elemfiók fedelének felnyításához húzza meg a 10 reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az elemeket. Ügyeljen eközben az elemfiók fedelén található ábrának megfelelő helyes polaritásra.

Ha az 5 elem kijelző piros színben villog, cserélje ki az elemeket.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azonos kapacitású elemeket használjon.

Vegye ki az elemeket a mérömüszerböl, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.

A forgatható platform használata

Helyezze a mérőműszert a 15 vezetőhoronnyal a 16 vezetősínre a 19 forgatható platformon, és tolja a mérőműszert ütközésig a platformra. Leválasztáshoz húzza le a mérőműszert ellentétes irányban a forgatható platformról.

A teleszkópos lábak kihúzása

Csavarja be a 17 rögzítőcsavart a kihúzható lábhoz. Húzza ki a lábat. Rögzítse a lábat a 17 rögzítőcsavar meghúzásával. Ismételje meg a műveletet a másikat két lábbal is.

Magyar | 109

Üzemeltetés

Üzembevétel

• Óvja meg a mérömüszert a nedvességtöl és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát.
  Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „Szintezési pontosság”).
  ▶ Mindig kapcsolja ki a mérőműszert, ha azt szállítja. A ki-kapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja el a 14 be-/kikapcsolót az „on” (BE) helyzetbe (szintezési automatika nélküli munkához), illetve az „on” (BE) helyzetbe (szintezési automatikával végzendő munkához) A mérőműszer a bekapcsolása után azonnal megkezdi a lézervonalak kibocsátását az 1 kilépő nyilásokból.

- Sohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase nézzen bele közvetlenül, – még nagyobb távolságból sem – a lézersugárba.

A mérömüszer kikapcsolásához tolja el a 14 be-/kikapcsolót az „off” (Ki) helyzetbe. Az ingás egység kikapcsoláskor reteszelésre kerül.

Ha a hömérséklet meghaladja a legmagasabb megengedett üzemi hömérsékletet, 40 °C-ot, a berendezés a lézerdióda védelmére kikapcsol. A lehülés után a mérőműszer ismét üzemkész állapotba kerül és ismét be lehet kapcsolni.

A kikapcsolási automatika deaktiválása

A mérőműszer 30 perc üzemidő elteltével automatikusan kikapcsol. A kikapcsolási automatika deaktiválására tartsa a 4 üzemmód-billentyűt a mérőműszer bekapcsolásakor 3 másodpercig benyomva. Ha a kikapcsolási automatika deaktiválásra került, a lézervonalak 3 másodperc elteltével rövid ideig villognak.

▶ Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat.

Az automatikus kikapcsolás aktiválásához kapcsolja ki, majd ismét kapcsolja be a mérőműszert (de ekkor ne tartsa benyomva a 4 üzemmód-billentyűt).

Üzemmódok (lásd az „A” – „D” ábrát)

A mérömüszer négy üzemmóddal rendelkezik, amik között bármikor válthat:

- Vízszintes üzemmód (A üzemmód): vízszintes lézervonalat bocsát ki

• Keresztvonalas üzemmód (B üzemmód): egy vízszintes és egy függőleges lézervonalat bocsát ki
• Függöleges üzemmód (C üzemmód):két függöleges, ortogonális lézervonalat bocsát ki
  – Vízszintes üzemmód a függőleges üzemmóddal kombinálva (D üzemmód): egy vízszintes és két függőleges lézervonalat bocsát ki

Minden üzemmódban egy függöleges pont kerül kivetítésre a padlóra.

Bekapcsoláskor a mérömüszer „D” üzemmódban van. Üzem- módváltáshoz nyomja meg a 4 üzemmódválasztó gombot.

Mind a négy üzemmód választható szintező automatikával és anélkül is.

A keresztvonalas és függöleges üzemmódnál a függöleges vonalak a 18 forgató kerék segítségével pontosan a mérendő tárgyra irányíthatók.

Impulzusfunkció

A 27 lézer vevőkészülékkel vágzett munkákhoz az impulzusfunkciót – a kijelölt üzemmódtól függetlenül – aktiválni kell. Az impulzusfunkció során a lézervonalak igen magas frekvenciával villognak, és így azokat a 27 lézer vevőkészülék megtalálja és felismeri.

Az impulzusfunkció bekapcsolására nyomja meg a 3 gombot. A 2 bekapcsolt impulzusfunkció esetén zöld színben világít.

Az emberi szem számára a lézervonalak láthatósága bekapcsolt impulzusfunkció mellett csökken. Ezért a lézer vevőkészülék nélkül végzett munkákhoz a 3 gomb ismételt megnyomásával kapcsolja ki az impulzusfunkciót. A 2 kijelző kikapcsolt impulzusfunkció esetén kialszik.

Szintezési automatika

Munkavégzés a szintezési automatikával

Helyezze a mérömüszert egy vízszintes, szilárd alátétre vagy rögzítse egy a kereskedelemben kapható háromlábú fényképezőállványra.

A szintezési automatikával végzett munkákhoz tolja el a 14 be-/kikapcsolót az alábbi helyzetbe: „ o n ” .

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézervonalak már nem villognak, a mérőmüszer szintezése sikerrel befejeződött.

Ha az automatikus szintezést nem lehet végrehajtani, például mert a mérőműszer alapfelülete több mint 4°-kal eltér a vízszintestől, a lézervonalak villognak. Ebben az esetben állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a vízszintes, illetve függöleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a hibás méréseket.

110 | Magyar

Munkavégzés a szintezési automatika nélkül

A szintezési automatika nélkül végzett munkákhoz tolja el a 14 be-/kikapcsolót az „on” helyzetbe. Kikapcsolt szintezési automatika esetén a lézervonalak folyamatosan villognak.

Kikapcsolt szintezési automatika mellett a mérömüszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti. Keresztvonalas üzemben ekkor a két lézervonal már nem szükségképpen merőleges egymásra.

Szintezési pontosság

A pontosságot befolyásoló hatások

A pontosságra a környezeti hömérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hömérsékletkülönbségek tudják eltéríteni.

Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelében a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve mindig szerelje fel egy háromlábú műszerállványra. A mérőműszert ezen kívül lehetőség szerint a munkatartomány közepén állítsa fel.

A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell.

Először ellenőrizze a vízszintes lézervonal magassági és szintezési pontosságát, majd a függőleges lézervonal szintezési pontosságát.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

A vízszintes vonal magassági pontosságának ellenőrzése

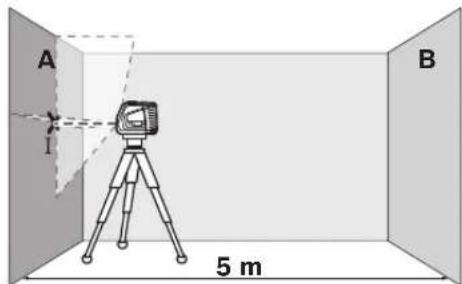

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 5 m-es szabad mérési szakaszra van szükség.

– Szerelje fel a mérőműszert az „A” fal közelében egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert. Állitson be keresztvonalas üzemet, szintezési automatikával.

– Irányítsa a lézersugarat a közelebbi „A” falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg annak a pontnak a közepét, amelyben a vonalak a falon keresztezik egymást (1 pont).

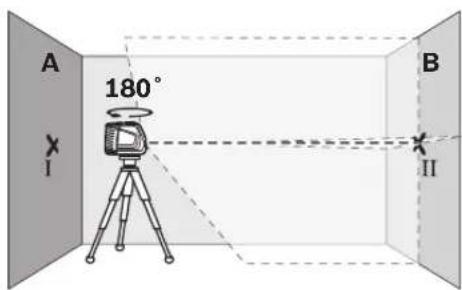

– Forgassa el a mérömüszert 180°-kal, várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézervonalak kereszteződésének pontját a szembenfekvő „B” falon (II pont).

– Úgy helyeze el a mérőműszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérőműszert és várja meg az automatikus szintezés befejeződését.

– Állítsa be úgy a mérőműszer magasságát (a háromlábú műszerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézervonalak kereszteződési pontja pontosan a „B” falon előzőleg bejelölt II pontra essen.

– Forgassa el a mérőműszert 180°-kal, anélkül, hogy megváltoztatná a magasságát. Irányítsa úgy az „A” falra, hogy a függőleges lézervonal keresztülmenjen a már feljelölt 1 ponton. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést és jelölje meg az „A” falon a lézervonalak kereszteződési pontját (TIT pont).

- „A” falon bejelölt két pont (I és III) közötti d különbség megadja a mérömüszer által okozott tényleges magassági eltérést.

A maximális megengedett d_max eltérést a következőképpen kell kiszámítani:

d_max = A falak közötti kétszeres távolság x 0,3 mm/m

Magyar | 111

Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek nem szabad meghaladnia a

d_max=2×5mx0,3mm/m=3mméket . A jelek közötti=e2x5mx0,3mm/m=3mm értéket. A jelek közötti el- térés ennek megfelelően legfeljebb 3 mm lehet.

Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek nem szabad meghaladnia a

A vízszintes vonal szintezési pontosságának ellenőrzése

Azellenörzéshezegy kb. 5x5m-esszabad területre va ség.

– Állítsa fel a méröműszert egy szilárd, sík alapra az „A” és „B” faltól azonos távolságra. Várja meg, amíg a méröműszer víz-szintes üzemben végrehajtja az automatikus szintezést.

- Jelölje be a mérömüszertöl 2,5 m távolságra mindkét falon a lézervonal közepét (1 pont az „A” falon és II pont a „B” falon).

• Állítsa fel a mérőműszert 180° fokkal elforgatott helyzetben 5 m távolságban és várja meg, amíg befejeződik az automatikus szintezés.
• Állíts a be úgy a m é r ö m ü s z e r szerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézervonal közepe pontosan a „B” falon előzőleg bejelölt TI pontra essen.
• Jelölje be III pontként (függölegesen az I pont felett, illetve alatt) az „A” falon a lézervonal közepét.
• „A” falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszer által okozott, a vízszintestöl való tényleges eltérést.

A maximális megengedett d_max eltérést a következőképpen kell kiszámítani:

d_max = A falak közötti kétszeres távolság x 0,3 mm/m

A függöleges vonal szintezési pontosságának ellenőrzése Az zellenőrzéshez egy ajtónyílásra van szükség, amelynél az ajtó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyilástól 2,5 m távolságban egy szilárs, sík alapra (ne egy háromlábú műszerállványra). Várja meg, amíg a mérőműszer keresztvonalas üzemben végrehajtja az önszintezést, majd irányítsa a lézervonalakat az ajtónyilásra.

– Jelölje be a függőleges lézervonal közepét az ajtónyílás alatti padlón (I pont), 5 m távolságban az ajtónyílás másik oldalán (II pont), valamint az ajtónyílás felső szélén (III pont).

– Állítsa fel a mérőműszert az ajtónyilás másik oldalán közvetlenül a II pont mögé. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést és állítsa úgy be a függőleges lézervonalat, hogy annak közepe pontosan keresztülmenjen mind az I, mind a II ponton.
- A III pont és az ajtónyilás felső részén végigfutó lézervonal közepe közötti d különbség megadja a mérömüszer által okozott tényleges eltérést a függőleges helyzettől.
- Mérje meg az ajtónyílás magasságát.

112 | Magyar

A maximális megengedett d_max eltérést a következőképpen kell kiszámítani:

d_max = Az ajtónyilás kétszeres magassága × 0,3 mm/m Példa: Ha az ajtónyilás magassága 2 m, a maximális eltérésnek nem szabad meghaladnia a

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm értéket. A jelek közötti eltérés ennek megfelelően legfeljebb 1,2 mm lehet.

Függöleges pontosság ellenörzése

Az ellenrzéshez egy szilárd padló feletti, kb. 5 m-es szabad mérési szakaszra van szükség a padló és a mennyezet között.

– Szerelje fel a mérőműszert a forgatható platformra, és állít-sa a padlóra.
- Kapcsolja be a méröműszert és várja meg, amíg az végrehajtja az önszintezést.

- Jelölje be a felső metszéspont közepét a mennyezeten (I pont). Ezenkívül jelölje be a lenti lézerpont közepét a padlón (II pont).

• Forgassa el a mérőműszert 180°-kal. Helyezze el úgy, hogy az alsó lézerpont közepe a már bejelölt IT ponton legyen. Hagyja a mérőműszert beszinteződni. Jelölje be a felső lézerpont közepét (III pont).
• A mennyezeten bejelölt két pont (I és III) közötti d különbség megadja a mérömüszer által okozott, a függőlegestől való tényleges eltérést.

Az 5 m-es mérőtávolságon belül a maximálisan megengedett eltérés: 5 mx ± 0,6 mm/m x 2 = ± 6 mm.

A d különbség az I és III pont között ezért legfeljebb 6 mm lehet.

Munkavégzési tanácsok

A jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolságtól függően változik.

Munkavégzés a mérölappal (külön tartozék) (lásda „G” – „H” ábrát)

A 26 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra.

A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Így nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra.

A 26 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra.

Munkavégzés a háromlábú műszerállvánnyal (külön tartozék)

Egy háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt. Helyezze fel a mérőműszert a 11 5/8"-os műszerállványcsatlakozóval a 22 háromlábú műszerállvány vagy egy a kereskedelemben kapható építkezési műszerállvány menetére. Egy a kereskedelemben szokványosan kapható fényképező állványra való felerősítéshez használja a 6 1/4"-os műszerállványcsatlakozót. A háromlábú műszerállvány rögzítőcsavarjával rögzítse a mérőműszert.

Munkavégzés a lézer vevőkészülékkel (külön tartozék) (lásd az „E” ábrát)

Hátrányos megvilágítási feltételek esetén (világos környezet, közvetlen napsugárzás) és nagyobb távolságok mérése esetén a lézervonalak helyzetének könnyebb meghatározására használja a 27 lézer vevőkészüléket. A lézer vevőkészülékkel végzett munkákhoz kapcsolja be az impulzusfunkciót (lásd „Impulzusfunkció”, a 109 oldalon).

Lézerpont kereső szemüveg (külön tartozék)

A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetböl.

▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüveg-ként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.

Munkavégzési példák

Munkavégzési példák (lásd A – F képek)

A mérömüszer felhasználási lehetőségeire példákat az ábrákat tartalmazó oldalakon találhat.

Русский | 113

Karbantartás és szerviz

Karbantartás és tisztítás

A mérömüszert csak a készülékkel szállított kofferben tárolja és szállítsa.

Tartsa mindig tisztán a mérömüszert.

Ne merítse vízbe vagy más folyadékokba a mérőszerszámot.

A szennyeződéseket egy nedves, puha kendövel törölje le. Ne használjon tisztító- vagy oldószereket.

Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak.

Ha javításra van szükség, a kofferbe csomagolva küldje be a mérőműszert.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérömüszer típustábláján található 10-jegyű rendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

Tel.: [phone]

Fax: [phone]

Eltávolítás

A mérömüszereket, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a mérömüszereket és az akkumulátorokat/eleme- ket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált mérőműszerekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/ elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön

össze kell gyüjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tüzbe, vagy vízbe. Az akkumulátorokat/elemeket, ha lehet, ki kell sütni, össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.

A változtatások joga fenntartva.

Русский
