Termék típusa	Kereszteződő vonalas lézerszint
Márka	Bosch
Modell	GLL 3-80 P Professional
Használat	Profi
Lézertechnológia	Piros dióda lézer 635 nm
Vonalak száma	3 (2 vízszintes, 1 függőleges)
Hatótávolság vevő nélkül	Akár 20 m (átmérő)
Hatótávolság vevővel	Akár 80 m (átmérő)
Szintezési pontosság	±0,3 mm/m
Önszintezési tartomány	±4°
Szintezési idő	Körülbelül 4 mp
Üzemi hőmérséklet	-10 °C és 50 °C között
Védettségi fokozat	IP54 (vízfröccsenés és por ellen védett)
Tápellátás	4 db 1,5 V-os AA alkáli elem
Üzemidő	Körülbelül 30 óra (folyamatos)
Súly	0,65 kg (elemekkel)
Méretek (H x Sz x M)	130 x 70 x 120 mm
Szállítási tartalom	Lézerszint, 4 db AA elem, lézer vevő, falitartó, szállító tok
Karbantartás és tisztítás	A lézer kilépő ablakait puha, száraz ruhával tisztítsa. Ne használjon oldószereket. Cserélje ki az elemeket, ha szükséges.
Biztonság	2. osztályú lézer (≤ 1 mW, ne nézzen közvetlenül a sugárba). Csak a Bosch által ajánlott tartozékokat használja.
Javíthatóság	Csak Bosch által jóváhagyott szervizben javítható. Az alkatrészeket lásd a használati útmutatóban.

Gyakran ismételt kérdések - GLL 3-80 P Professional BOSCH

Hogyan kapcsoljam be a GLL 3-80 P lézerszintet?

Nyomja meg az oldalsó ki-/bekapcsoló gombot. A lézer bekapcsol és automatikusan önszinteződik. A kívánt üzemmódot a gomb többszöri megnyomásával választhatja ki.

Mi ennek a lézerszintnek a maximális hatótávolsága?

Vevő nélkül a hatótávolság körülbelül 20 m átmérő. A Bosch LR 7 lézer vevővel a hatótávolság a fényviszonyoktól függően elérheti a 80 m átmérőt.

Hogyan cseréljem a GLL 3-80 P elemeit?

Nyissa ki a készülék alján található elemtartó rekeszt. Helyezzen be 4 db 1,5 V-os AA elemet a polaritás (+/-) betartásával. Zárja vissza a fedelet. Az optimális üzemidő érdekében alkáli elemeket használjon.

A lézerszint nem szinteződik önmagától, mit tegyek?

Ellenőrizze, hogy a készülék stabil felületen áll-e, és a dőlésszög nem haladja-e meg a ±4°-ot. Ha az önszintezés nem indul el, az elemek lehetnek gyengék, vagy a készülék hibás. Forduljon a Bosch szervizhez.

Használhatom ezt a lézerszintet kültéren?

Igen, a készülék IP54 besorolású, így por- és fröccsenésálló. A jobb kültéri láthatóság érdekében használja a Bosch LR 7 lézer vevőt.

Hogyan tisztítsam a lézer kilépő ablakait?

Használjon puha, száraz ruhát. Szükség esetén enyhén nedvesítse meg a ruhát vízzel. Soha ne használjon vegyszereket vagy oldószereket, amelyek károsíthatják a bevonatot.

Mit tegyek, ha a lézersugár gyenge vagy szakaszos?

Ellenőrizze az elemek állapotát, és szükség esetén cserélje ki. Tisztítsa meg a lézer kilépő ablakait. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy Bosch által jóváhagyott javítóközponttal.

Kompatibilis ez a lézerszint állvánnyal?

Igen, a GLL 3-80 P 1/4 hüvelykes (20 menet/hüvelyk) menettel rendelkezik az állványra szereléshez. Az optimális stabilitás érdekében használjon profi állványt.

Hogyan tudom, hogy a szint megfelelően van kalibrálva?

Helyezze a készüléket sík felületre. Kapcsolja be, és várja meg az önszintezést. Ellenőrizze a lézervonalat egy ismert referenciaponthoz képest. Kétség esetén végezzen egy egyszerű tesztet: fordítsa el a készüléket 180°-kal, és hasonlítsa össze a vonalakat. A teljes eljárást lásd a használati útmutatóban.

Mennyi a garancia időtartama erre a termékre?

A Bosch Professional 3 év garanciát nyújt a vásárlás dátumától számítva, feltéve, hogy a vásárlást követő 4 héten belül regisztrál az interneten. Őrizze meg a számláját, és regisztráljon a Bosch Professional weboldalon.

HASZNÁLATI ÚTMUTATÓ GLL 3-80 P Professional BOSCH

Magyar ....Oldal 146

Biztonsági előírások

A mérőműszerrel végzett munkák veszélymentes és biztonságos végrehajtásához minden előírást gondosan végig kell olvasni és be kell tartani. Sohase tegye felismerhe-

tetlenné a mérömüszeren elhelyezett figyel- meztető táblákat. KÉRJÜK GONDOSAN ÖRIZZE MEG EZEKET AZ ELÖÍRÁSOKAT.

Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállító berendezéseket használ, vagy más eljárásokat alkalmaz, ez veszélyes sugárterheléshez vezethet.
A mérömüszer egy angol nyelvű figyelmeztető táblával kerül szállításra (a képes oldalon a mérömüszer rajzán a 13 számmal van jelölve).

1. osztályú lézersugárzás – ne nézzen bele közvetlenül a lézersugárba IEC 60825-1:2007-03 <1 mW, 640 nm

Ragassza át az angol nyelvű figyelmeztető táblát az első üzembe helyezés előtt a készülékkel szállított megfelelő nyelvű öntapadó címkével.
▶ Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele a lézersugárba. Ez a mérőműszer az IEC 60825-1 szabványban megadottaknak megfelelő 2. lézerosztályú lézersugárzást bocsát ki. Ezzel el lehet vakítani más személyeket.
▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.

A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon.
▶ Ne hagyja, hogy gyerekek a lézersugárral felszerelt mérömüszert felügyelet nélkül használják. Ezzel akaratlanul elvakíthat más személyeket.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gözőket meggyújthat-ják.

Ne vigye a mérőműszert és a 15 lézer-céltáblát pacemakerek közelébe. A mérőműszer és a lézer-céltábla mágnesei egy mágneses mezőt hoznak létre, amely hatással lehet a pacemakerek működésére.

Tartsa távol a mérömüszert és a 15 lézer-céltáblát mágneses adathordozóktól és mágneses mezökre érzékeny készülékektöl.
A mérömüszer és a lézer-céltábla mág- neseinek hatása visszafordíthatalan adat- veszteségekhez vezethet.

A működés leírása

Kérjük hajtsa ki a Kezelési Utasításnak a mérő-müszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa.

Rendeltetésszerű használat

A mérömüszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.

Müszaki adatok

Vonallézer GLL 3-80 P
	Professional
Cikkszám 3 601 K63 300
Munkaterület1)
-standard	20 m
-impulzusfunkcióval	15 m
-lézer vevőkészülékkel	5-80 m
Szintezési pontosság	± 0,2 mm/m
Jellemző önszintezési tartomány	± 4°
Jellemző szintezési idő	<4 s
Üzemi hőmérséklet	-10 °C ... +40 °C
Tárolási hőmérséklet	-20 °C ... +70 °C
A levegő megengedett legmagasabbnedvességtartalma	90 %
Lézerosztály	2
Lézertípus	640 nm, <1 mW
C6	1
legrövidebb impulzus időtartam 1/1600 s
Műszerállványcsatlakozó	1/4", 5/8"
Elemek	4 x 1 , 5 V L R 0 6 ( A A )
Üzemidő
-3 lézersíkkal	5 óra
-2 lézersíkkal	9 óra
-1 lézersíkkal	18 óra
Súly az „EPTA-Procedure 01/2003"(2003/01 EPTA-eljárás) szerint	0,75 kg
Méretek	159 x 141 x 75 mm
Védettségi osztály	IP 54 (por és fröccsenő víz ellen védett kivitel)

1) A munkaterület méreteit hátrányos környezeti feltételek (például közvetlen napsugárzás) csökkenthetik.
Kérem ügyeljen a mérőműszer helyes cikkszámára, egyes mérőműszereknek több különböző kereskedelmi megnevezése is lehet.
Az ön mérömüszere a típustáblán található 14 gyártási számmal egyértelmüen azonosítható.

148 | Magyar

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a méröműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik.

1 Lézersugárzás kilépési nyilás
2 Akkumulátor figyelmeztetés
3 Impulzusfunkció gomb
4 Üzemmód-billentyü
5 Impulzusfunkció kijelzése
6 Szintezési automatika nélküli működés kijelzése

7 Be-/kikapcsoló

8 Mágnesek

9 5/8"-os müszerállványcsatlakozó

10 1/4"-os müszerállványcsatlakozó

11 Az elemtartó fiók fedelének reteszelése

12 Az elemtartó fedele

13 Lézer figyelmeztető tábla

14 Gyártási szám

15 Lézer-céltábla

16 Mérőlap lábbal*

17 Lézer vevőkészülék*

18 Védőtáska*

19 Univerzális tartó*

20 Lézerpont kereső szemüveg*

21 Tartóállvány*

22 Méröléc*

* A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz.

Összeszerelés

Elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangánelemek használatát javasoljuk. Az elemfiók 12 fedelének felnyításához tolja el a nyíl által jelzett irányba a 11 reteszelést és hajtsa fel az elemfiók fedelét. Tegye be az elemeket. Ekkor ügyeljen az elemfiók fedelének belső oldalán ábrázolt helyes polarításra. Ha az elemek már gyengék, felhangzik egy egyszeri, 5 másodperces hangjelzés. A 2 elemfigyelmeztetés folytonosan, piros színben világítani kezd. A mérőműszert ekkor már csak 2 óránál rövidebb ideig lehet üzemeltetni.

Ha az elemek már a mérőműszer bekapcsolásakor gyengék, akkor az egyszeri, 5 másodperces hangjelzés közvetlenül a bekapcsolás után felhangzik.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egyazon gyártó cégtől származó és azanos kapacitású elemeket használjon.

▶ Vegye ki az elemeket a mérömüszerböl, ha azt hosszabb ideig nem használja. Az elemek egy hosszabb tárolás során korrodálhatnak, vagy magától kimerülhetnek.

Üzemeltetés

Üzembevétel

A mérőműszer működése közben meg-határozott feltételek mellett hangos hang-jelzések kerülnek kibocsátásra. Ezért tartsa távol a mérőműszert a saját és a más személyek fülétől. A hangos jelzés hallás-károsodáshoz vezethet.
- Óvja meg a mérömüszert a nedvességtől és a közvetlen napsugárzás behatásától.
Ne tegye ki a mérömüszert extrém hömér- sékleteknek vagy hömérsekletingadozások- nak. Például ne hagyja hosszabb ideig a mérömüszert egy autóban. Nagyobb hömér- sékletingadozások után hagyja a mérö- müszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hömérsékletek vagy hömérséklet ingadozások befolyásolhatják a mérömüszer mérési pontosságát.
Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „Szintezési pontosság”).
▶ Mindig kapcsolja ki a mérömüszert, ha azt szállítja. A kikapcsoláskor az inga egység reteszelésre kerül, mivel azt másképp az erős mozgás megrongálhatja.

Be- és kikapcsolás

A mérőműszer bekapcsolásához tolja el a 7 be-/kikapcsolót az „on” (BE) helyzetbe (szintezési automatika nélküli munkához), illetve az „on” (BE) helyzetbe (szintezési automatikával végzendő munkához) A mérőműszer a bekapcsolása után azonnal megkezdi a lézervonalak kibocsátását az 1 kilépő nyílásokból.

- Sohase irányítsa a lézersugarat személyekre vagy állatokra, és sohase nézzen bele közvetlenül, – még nagyobb távolságból sem – a lézersugárba.

A mérőműszer kikapcsolásához tolja el a 7 be-/kikapcsolót az „off” (Ki) helyzetbe. Az ingás egység kikapcsoláskor reteszelésre kerül.

Ha a hömérséklet meghaladja a legmagasabb megengedett üzemi hömérsékletet, 45 °C-ot, a berendezés a lézerdióda védelmére kikapcsol. A lehülés után a mérőműszer ismét üzemkész állapotba kerül és ismét be lehet kapcsolni.

A kikapcsolási automatika deaktiválása

Ha a mérömüszeren kb. 30 percig egyik billentyűt sem nyomják meg, a mérömüszer az elemek kímélésére automatikusan kikapcsol.

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához tolja el a 7 Be-/Ki-kapcsolót az „off” (Ki) helyzetbe, majd kapcsolja be ismét a mérőműszert, vagy nyomja meg egyszer a 4 üzemmód-gombot vagy az impulzusfunkció 3 gombját.

A kikapcsolási automatika deaktiválásához tartsa legalább 3 másodpercig lenyomva (bekapcsolt mérőműszer mellett) a 4 üzemmódgombot. Amikor a kikapcsolási automatika deaktiválásra került, a lézersugarak ennek nyugtázásra röviden felvillannak.

- Sohase hagyja a bekapcsolt mérőműszert felügyelet nélkül és használat után mindig kapcsolja ki a mérőműszert. A lézersugár más személyeket elvakíthat.

A kikapcsolási automatika aktiválásához kapcsolja ki, majd kapcsolja ismét be a mérő-műszert, vagy tartsa ehelyett legalább 3 másod-percig benyomva a 4 üzemmód-gombot.

A hangjelzés deaktiválása

A mérömüszer bekapcsolása után a hangjelzés mindig aktiválva van.

A hangjelzés deaktiválásához, illetve aktiválásához nyomja meg és tartsa legalább 3 másodpercig egyidejűleg benyomva a 4 üzemmód gombot és a 3 pulzálási gombot.

A nyugtázásra mind az aktiváláskor, mind a de- aktiváláskor három rövid hangjelzés hangzik fel.

Üzemmódok

A berendezés több különböző üzemmódban üzemeltethető, amelyek között bármikor át lehet kapcsolni:

• egy vízszintes lézersík létrehozása,
• egy függőleges lézersík létrehozása,
• két függőleges lézersík létrehozása,
  – egy vízszintes lézersík és két függőleges lézersík létrehozása.

A mérömüszer a bekapcsolás után egy vízszintes lézersíkot hoz létre. Az üzemmód megváltoztatásához nyomja meg az 4 üzemmód-gombot.

Valamennyi üzemmódot mind szintezési automatikával, mind anélkül is lehet használni.

Impulzusfunkció

A 17 lézer vevőkészülékkel vágzett munkákhoz az impulzusfunkciót – a kijelölt üzemmódtól függetlenül – aktiválni kell.

Az impulzusfunkció során a lézervonalak igen magas frekvenciával villognak, és így azokat a 17 lézer vevőkészülék megtalálja és felismeri.

Az impulzusfunkció bekapcsolására nyomja meg a 3 gombot. A 5 bekapcsolt impulzusfunkció esetén zöld színben világít.

Az emberi szem számára a lézervonalak láthatósága bekapcsolt impulzusfunkció mellett csökken. Ezért a lézer vevőkészülék nélkül végzett munkákhoz a 3 gomb ismételt megnyomásával kapcsolja ki az impulzusfunkciót. A 5 kijelző kikapcsolt impulzusfunkció esetén kialszik.

150 | Magyar

Szintezési automatika

Munkavégzés a szintezési automatikával

Tegye a mérömüszert egy vízszintes, szilárd alapra, rögzítse a 19 tartóra vagy egy 21 háromlábú műszerállványra.

A szintezési automatikával végzett munkákhoz tolja el a 7 be-/kikapcsolót az alábbi helyzetbe: „n”.

A szintezési automatika a ± 4^irc önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenliti. A szintezés befejeződött, mihelyt a lézervonalak mozdulatlanul maradnak.

Ha automatikus szintezés nem lehetséges, például mert a méröműszer alapfelülete több mintt 4°-kal eltér a vízszintestől, a lézervonalak gyors ütemben villogni kezdenek. Aktivált hangjelzés esetén legfeljebb 30 másodpercre felhangzik egy gyors ütemű hangjelzés. A bekapcsolás után 10 másodpercen belül ez a riasztás deaktiválásra kerül, hogy a méröműszert be lehessen állítani.

Állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézersugár tartósan világítani kezd és a hangjelzés kikapcsolásra kerül.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. A megismételt önszintezés után ellenőrizze a vízszintes, illetve függőleges lézervonalnak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a hibás méréseket.

Munkavégzés a szintezési automatika nélkül

A szintezési automatika nélkül végzett munkákhoz tolja el a 7 be-/kikapcsolót az „n” helyzetbe. Kikapcsolt szintezési automatika esetén a 6 kijelzés piros színben világít és a lézervonalak 30 másodpercig lassan villognak.

Kikapcsolt szintezési automatika mellett a mérőműszert szabadon tarthatja a kezében, vagy egy ferde alapra is leteheti. A lézervonalak már nem szükségképpen merőlegesek egymásra.

Szintezési pontosság

A pontosságot befolyásoló hatások

A pontosságra a környezeti hömérséklet van a legnagyobb hatással. A lézersugarat különösen a talajtól felfelé, függőleges irányban fennálló hömérsékletkülönbségek tudják eltéríteni.

Mivel a levegő hömérsékletfüggő rétegeltsége a talaj közelében a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve mindig szerelje fel egy háromlábú műszerállványra. A mérőműszert ezen kívül lehetőség szerint a munkatartomány közepén állítsa fel.

A külső hatásokon kívül a berendezésen belüli hatások is okozhatnak a méréseknél eltéréseket (mint például a műszer leesése vagy erős ütések). Ezért a mérőműszer pontosságát minden munkakezdés előtt ellenőrizni kell.

Először mindig ellenőrizze a vízszintes lézervonal szintezési pontosságát, majd utána a függőleges lézervonalak szintezési pontosságát.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a mérőműszert.

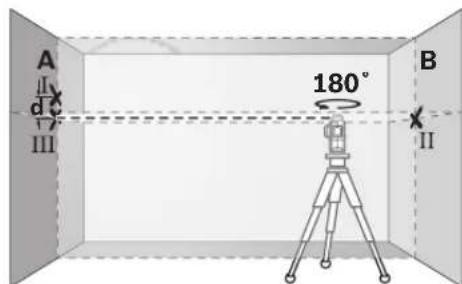

A keresztirányú tengely vízszintes szintezési pontosságának ellenörzése

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 5 m-es szabad mérési szakaszra van szükség.

- Szerelje fel a mérőműszert az „A” fal közelében egy háromlábú műszerállványra, vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérőműszert szintezési automatikával végzett üzemre. Jelölje ki azt az üzemmódot, amelyben egy vízszintes lézersík, valamint egy a mérőműszer előtt elhelyezkedő függőleges lézersík kerül létrehozásra.

- Irányítsa a lézersugarat a közelebbi „A” falra, majd várja meg, amíg a mérőműszer végrehajtja az önszintezést. Jelölje meg annak a pontnak a közepét, amelyben a vonalak az „A” falon keresztezik egymást (I pont).

- Forgassa el a mérőműszert 180°-kal, várja meg, amíg befejeződik az automatikus szintezés, és jelölje fel a lézervonalak kereszteződésének pontját a szembenfekvő „B” falon (II pont).

- Úgy helyeze el a mérőműszert – anélkül, hogy azt elfordítaná – hogy minél közelebb legyen a „B” falhoz, kapcsolja be a mérőműszert és várja meg az automatikus szintezés befejeződését.

- Állítsa be úgy a mérőműszer magasságát (a háromlábú műszerállvány segítségével vagy szükség esetén a berendezés alá helyezett lapokkal), hogy a lézervonalak kereszteződési pontja pontosan a „B” falon előzőleg bejelölt II pontra essen.

• Forgassa el a mérőműszert 180°-kal, anélkül, hogy megváltoztatná a magasságát. Irányítsa úgy az „A” falra, hogy a függőleges lézervonal keresztülmenjen a már feljelölt 1 ponton. Várja meg, amíg a mérőműszer végrehajtja az automatikus szintezést és jelölje meg az „A” falon a lézervonalak kereszteződési pontját (III pont).
• A falon bejelölt két pont (I és III) közötti d különbség megadja a mérőműszernek a keresztirányú tengely menténi magassági eltérését.

Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb megengedett értéke:

10 m x ±0,2 mm/m = ±2 mm. A d különbségnek így az I és III pont között legfeljebb a 2 mm értéket szabad elérnie.

152 | Magyar

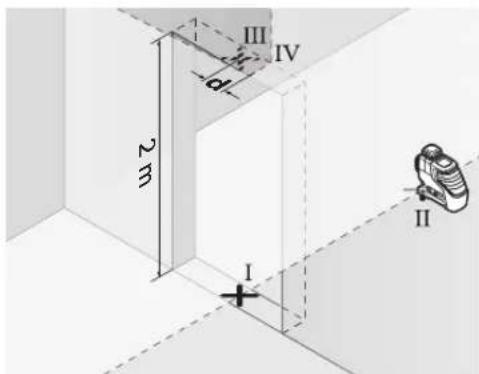

A függöleges vonalak szintezési pontosságának ellenörzése

Az ellenőrzéshez egy ajtónyilásra van szükség, amelynél az ajtó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyilástól 2,5 m távolságban egy szilárs, sík alapra (ne egy háromlábú műszerállványra). Kapcsolja be a mérőműszert szintezési automatikával végzett üzemre. Jelöljön ki egy üzemmódot, amelyben egy a mérőműszer előtt elhelyezkedő függőleges lézersík kerül létrehozásra.

- Jelölje be a függőleges lézervonal közepét az ajtónyilás alatti padlón (1 pont), 5 m távol-ságban az ajtónyilás másik oldalán (II pont), valamint az ajtónyilás felső szélén (III pont).

- Forgassa el a mérőműszert 180°-kal és állítsa fel az ajtónyilás másik oldalán, közvetlenül a II pont mögött. Várja meg, amíg a mérőmű-

szer végrehajtja az automatikus szintezést és állítsa úgy be a függőleges lézervonalat, hogy annak közepe pontosan keresztülmenjen mind az 1, mind a 11 ponton.

• Jelölje meg a lézervonal középpontját az ajtónyílás felső szélén, ez lesz a TV pont.
• A d a különbség a két megjelölt pont (III és IV) között megadja a mérőműszer tényleges eltérését a függőlegestöl.
• Mérje meg az ajtónyílás magasságát.

Ismételje meg a második függőleges lézersíkhoz ezt az eljárást. Jelöljön ki ehhez egy üzemmódot, amelyben egy a mérőműszerhez viszonyítva oldalt elhelyezkedő lézersík kerül létrehozásra, és a mérési eljárás megkezdése előtt forgassa el 90°-kal a mérőműszert.

A maximális megengedett eltérést a következőképpen lehet kiszámítani: az ajtónyílás kétszeres magassága x 0,2 mm/m Példa: Egy 2 m magasságú ajtónyílás esetén a maximális eltérésnek nem szabad a 2 x 2 m x ±0,2 mm/m = ±0,8 mm értéket meghaladnia. A III és IV pont távolsága ezek szerint mindkét mérésnél legfeljebb 0,8 mm lehet.

Munkavégzési tanácsok

▶ A jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolságtól függően változik.

Munkavégzés a lézer-céltábla alkalmazásával

A 15 lézer-céltábla hátrányos feltételek és nagyobb távolságok esetén megjavítja a lézersugár felismerhetőségét.

A 15 lézer-céltábla fényvisszaverő oldala a lézersugár felismerhetőségét megjavítja, az áttetsző oldal révén a lézersugár a lézer-céltábla hátoldala felöl is felismerhető.

Munkavégzés a háromlábú műszerállvánnyal (külön tartozék)

Egy háromlábú műszerállvány egy szilárd, beállítható magasságú mérési alapot nyújt. Helyezze fel a mérőműszert a 10 1/4"-os műszerállványcsatlakozóval a 21 háromlábú műszerállvány vagy egy a kereskedelemben kapható fényképezőállvány menetére. Egy a kereskedelemben szokványosan kapható háromlábú építkezési műszerállványra való felerősítéshez használja a 9 5/8"-os műszerállványcsatlakozót. A háromlábú műszerállvány rögzítőcsavarjával rögzítse a mérőműszert.

Rögzítés az univerzális tartó alkalmazásával (külön tartozék) (lásd a „D” ábrát)

A 19 univerzális tartó segítségével a mérő-műszert például függöleges felületeken, csöveken, vagy mágnesezhető anyagokon is rögzíteni lehet. Az univerzális tartó padlóra helyezhető állványként is alkalmazható és meg-könnyíti a mérőműszer magassági beállítását.

Munkavégzés a mérőlappal (külön tartozék) (lásd az „A”–„B” ábrát)

A 16 mérőlap segítségével a lézersugarat át lehet vinni a padlóra (talajra), illetve a lézer magasságát egy falra.

A nulla mező és a skála segítségével meg lehet mérni a kívánt magasságtól való eltérést és ezt át lehet vinni egy másik helyre. Így nincs szükség arra, hogy a mérőműszert pontosan beállítsa az átvitelre kerülő magasságra.

A 16 mérőlap egy visszaverő réteggel van ellátva, amelynek segítségével a lézersugarat nagyobb távolságokban, illetve erős napfény esetén is jobban fel lehet ismerni. A fényerő növekedése csak akkor ismerhető fel, ha a lézersugárral párhuzamos irányban néz a mérőlapra.

Munkavégzés a lézer vevőkészülékkel (külön tartozék) (lásd a „D” ábrát)

Hátrányos megvilágítási feltételek esetén (világos környezet, közvetlen napsugárzás) és nagyobb távolságok mérése esetén a lézervona-lak helyzetének könnyebb meghatározására használja a 17 lézer vevőkészüléket. A lézer vevőkészülékkel végzett munkákhoz kapcsolja be az impulzusfunkciót (lásd „Impulzusfunkció”, a 149 oldalon).

Lézerpont kereső szemüveg (külön tartozék)

A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a lézer piros fénypontja világosabban, jobban kiválik a környezetből.

▶ Ne használja a lézerpontkereső szemüveget védőszemüvegként. A lézerpontkereső szemüveg a lézersugár felismerésének megkönnyítésére szolgál, de nem nyújt védelmet a lézersugárral szemben.
▶ Ne használja a lézerpontkereső szemüveget napszemüvegként vagy a közlekedésben egyszerű szemüvegként. A lézerpontkereső szemüveg nem nyújt teljes védelmet az ultraibolya sugárzással szemben és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a „C”–„H” ábrát)

A mérömüszer felhasználási lehetőségeire példákat az ábrákat tartalmazó oldalakon találhat.

Karbantartás és szerviz

Karbantartás és tisztítás

A méröműszert csak a készülékkel szállított védőtáskában vagy kofferben tárolja.

Tartsa mindig tisztán a mérömüszert.

Ne merítse vízbe vagy más folyadékokba a mérő-szerszámot.

A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldósze-reket.

Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok vagy szálak.

Ha a mérőműszer a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni. Ne nyissa fel saját maga a mérőműszert.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a mérőműszer típustábláján található 10-jegyű rendelési számot.

Ha javításra van szükség, a 18 védőtáskába cso-magolva küldje be a mérőműszert.

154 | Magyar

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók:

www.bosch-pt.com

A Bosch Vevőtanácsadó Csoport szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.

Magyar

Robert Bosch Kft

1103 Budapest

Gyömrői út. 120

Tel.: [phone]

Fax: [phone]

Eltávolítás

A méröműszereket, a tartozékokat és a cso-magolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Csak az EU-tagországok számára:

Ne dobjá ki a méröműszereket a háztartási szemétbe!

A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EK sz. Európai Irányelvnek és ennek a megfelelő

országok jogharmonizációjának megfelelően a már használhatatlan elektromos kéziszerszá- mokat külön össze kell gyűjteni és a környezet- védelmi szempontból megfelelő újra felhasználásra le kell adni.

Akkumulátorcellák/elemek:

Sohase dobja ki az akkumulátorcellákat/elemeket a háztartási szemétbe, tűzbe, vagy vízbe. Az akkumulátorcellákat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezet-védelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.

Csak az EU-tagországok számára:

A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorcellákat/elemeket újrafelhasználásra kell leadni.

A változtatások joga fenntartva.

Русский | 155
