GLL 3-80 P Professional - Afstandsmeter BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Kruislijnlaserniveau
Merk	Bosch
Model	GLL 3-80 P Professional
Gebruik	Professioneel
Lasertechnologie	Rode diodelaser 635 nm
Aantal lijnen	3 (2 horizontaal, 1 verticaal)
Bereik zonder ontvanger	Tot 20 m (diameter)
Bereik met ontvanger	Tot 80 m (diameter)
Nauwkeurigheid nivellering	±0,3 mm/m
Zelfnivelleringsbereik	±4°
Nivelleringstijd	Ongeveer 4 s
Bedrijfstemperatuur	-10 °C tot 50 °C
Beschermingsgraad	IP54 (beschermd tegen waterspatten en stof)
Voeding	4 AA alkalinebatterijen van 1,5 V
Autonomie	Ongeveer 30 u (continu)
Gewicht	0,65 kg (met batterijen)
Afmetingen (L x B x H)	130 x 70 x 120 mm
Inhoud van de levering	Laserniveau, 4 AA-batterijen, laserontvanger, muurbeugel, transportkoffer
Onderhoud en reiniging	Reinig de laseruitgangsvensters met een zachte, droge doek. Gebruik geen oplosmiddelen. Vervang de batterijen indien nodig.
Veiligheid	Laserklasse 2 (≤ 1 mW, niet rechtstreeks in de straal kijken). Gebruik alleen door Bosch aanbevolen accessoires.
Repareerbaarheid	Reparatie uitsluitend door een erkende Bosch-service. Zie de handleiding voor reserveonderdelen.

Veelgestelde vragen - GLL 3-80 P Professional BOSCH

Hoe schakel ik het laserniveau GLL 3-80 P in?

Druk op de aan/uit-knop aan de zijkant. De laser gaat aan en nivelleert automatisch. Gebruik de gewenste werkmodus door meerdere keren op de knop te drukken.

Wat is het maximale bereik van dit laserniveau?

Zonder ontvanger is het bereik ongeveer 20 m in diameter. Met de Bosch LR 7 laserontvanger kan het bereik tot 80 m in diameter bedragen, afhankelijk van de lichtomstandigheden.

Hoe vervang ik de batterijen van de GLL 3-80 P?

Open het batterijcompartiment aan de onderkant van het apparaat. Plaats 4 AA-batterijen van 1,5 V met inachtneming van de polariteit (+/-). Sluit het deksel. Gebruik alkalinebatterijen voor een optimale autonomie.

Het laserniveau nivelleert niet, wat moet ik doen?

Controleer of het apparaat op een stabiele ondergrond staat en de hellingshoek niet groter is dan ±4°. Als het zelfnivelleren niet start, zijn de batterijen mogelijk zwak of is het apparaat defect. Raadpleeg de Bosch-service.

Kan ik dit laserniveau buitenshuis gebruiken?

Ja, het apparaat is geclassificeerd als IP54, dus stof- en spatwaterbestendig. Voor een betere zichtbaarheid buitenshuis gebruikt u de Bosch LR 7 laserontvanger.

Hoe reinig ik de laseruitgangsvensters?

Gebruik een zachte, droge doek. Maak de doek indien nodig licht vochtig met water. Gebruik nooit chemicaliën of oplosmiddelen die de coating kunnen beschadigen.

Wat te doen als de laserstraal zwak of onderbroken wordt?

Controleer de batterijen en vervang ze indien nodig. Reinig de laseruitgangsvensters. Als het probleem aanhoudt, neem dan contact op met een erkend Bosch-reparatiecentrum.

Is dit laserniveau compatibel met een statief?

Ja, de GLL 3-80 P heeft een 1/4 inch schroefdraad (20 gangen per inch) voor montage op een statief. Gebruik een professioneel statief voor optimale stabiliteit.

Hoe weet ik of het niveau correct is gekalibreerd?

Plaats het apparaat op een vlakke ondergrond. Schakel het in en wacht tot het zelfnivellerend is. Controleer de laserlijn ten opzichte van een bekend referentiepunt. Twijfel je? Voer dan een eenvoudige test uit: draai het apparaat 180° en vergelijk de lijnen. Raadpleeg de handleiding voor de volledige procedure.

Wat is de garantieduur voor dit product?

Bosch Professional biedt 3 jaar garantie vanaf de aankoopdatum, onder voorbehoud van online registratie binnen 4 weken na aankoop. Bewaar uw factuur en registreer u op de website van Bosch Professional.

GEBRUIKSAANWIJZING GLL 3-80 P Professional BOSCH

in Oursprönkejke gebruikszanwi

da Original bruesanvispi

sv Bruksanvisning | original

no Original driftsinstruks

Veiligheidsvoorschriften

Alle aanwijzingen moeten worden gelezen en in acht worden genomen om zonder gevaren en veilig met het meetgereedschap te werken. Maak waarschuwingsplaatjes op het meetgereedschap nooit onleesbaar. BEWAAR DEZE VOORSCHRIFTEN GOED.

▶ Voorzichtig – wanneer andere dan de hier vermelde bedienings- en instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden.
Het meetgereedschap wordt geleverd met een waarschuwingsplaatje in het Engels (in de weergave van het meetgereedschap op de pagina met afbeeldingen aangeduid met nummer 13).

Laserstraling klasse 2 kijk niet in de straal IEC 60825-1:2007-03 <1 mW, 640 nm

Plak over de Engelse tekst van het waarschuwingsplaatje de meegeleverde sticker in uw eigen taal voordat u het gereedschap voor het eerst gebruikt.
Richt de laserstraal niet op personen of dieren en kijk niet zelf in de laserstraal. Dit meetgereedschap brengt laserstraling van laserklasse 2 volgens IEC 60825-1 voort. Daardoor kunt u personen verblinden.
- Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen.
- Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren.

Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
▶ Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Anders kunnen personen worden verblind.
▶ Werk met het meetgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Breng het meetgereedschap en het laserdoelpaneel 15 niet in de buurt van een pacemaker. De magneten van meetgereedschap en laserdoelpaneel brengen een veld voort dat de functie van een pacemaker nadelig kan beïnvloeden.

Houd het meetgereedschap en het laserdoelpaneel 15 uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneten van meetgereedschap en laserdoelpaneel kan onherroepelijk gegevensverlies optreden.

Functiebeschrijving

Vouw de uitvouwbare pagina met de afbeelding van het meetgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen.

Nederlands | 63

Technische gegevens

Lijnlaser GLL 3-80 P
	Professional
Zaaknummer 3 601 K63 300
Werkbereik^1)
- s t a n d a a r d	20 m
- met pulsfunctie	15 m
- met laserontvanger	5-80 m
Waterpasnauwkeurigheid	± 0,2 mm/m
Zelfwaterpasbereik kenmerkend	± 4°
Waterpastijd kenmerkend	<4 s
Bedrijfstemperatuur	-10 °C ... +40 °C
Bewaartemperatuur	-20 °C ... +70 °C
Relatieve luchtvochtigheid max.	90 %
Laserklasse	2
Lasertype	640 nm, <1 mW
C_6	1
kortste impulsduur	1/1600 s
Statiefopname	1/4", 5/8"
Batterijen	4 x 1 , 5 V L R 0 6 ( A A )
Gebruiksduur
- met 3 laservlakken	5 h
- met 2 laservlakken	9 h
- met 1 laservlak	18 h
Gewicht volgens EPTA-Procedure 01/2003	0,75 kg
Afmetingen	159 x 141 x 75 mm
Beschermingsklasse	IP 54 (stof- en spatwaterbescherming)

1) De reikwijdte kan afnemen door ongunstige omgevingsomstandigheden (zoals fel zonlicht).
Let op het zaaknummer op het typeplaatje van het meetgereedschap. De handelsbenamingen van afzonderlijke meetgereedschappen kunnen afwijken.
Het serienummer 14 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap.

64 | Nederlands

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

1 Opening voor laserstraal
2 Batterijwaarschuwing
3 Toets pulsfunctie
4 Functietoets
5 Weergave pulsfunctie
6 Indicatie werkzaamheden zonder automatisch waterpassen
7 Aan/uit-schakelaar
8 Magneten
9 Statiefopname 5/8"
10 Statiefopname 1/4"
11 Vergrendeling van het batterijvakdeksel
12 Deksel van batterijvak
13 Laser-waarschuwingsplaatje
14 Serienummer
15 Laserdoelpaneel
16 Meetplaat met voet*
17 Laserontvanger*
18 Beschermetui*
19 Universele houder*
20 Laserbril*
21 Statief*
22 Meetlat*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

Montage

Batterijen inzetten of vervangen

Voor het gebruik van het meetgereedschap worden alkalimangaanbatterijen geadviseerd.

Als u het batterijvakdeksel 12 wilt openen, duwt u de vergrendeling 11 in de richting van de pijl en klapt u het batterijvakdeksel open. Plaats de batterijen. Let daarbij op de juiste poolaansluitingen, zoals aangegeven op de binnenzijde van het batterijvakdeksel.

Als de batterijen bijna leeg zijn, klinkt eenmaal een geluidssignaal van 5 seconden. De batterijwaarschuwing 2 knippert continu rood. Het meetgereedschap kan niet langer dan 2 uur worden gebruikt.

Als de batterijen bij het inschakelen van het meetgereedschap bijna leeg zijn, klinkt het geluidssignaal van 5 seconden meteen na het inschakelen van het meetgereedschap.

Vervang altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van één fabrikant en met dezelfde capaciteit.

▶ Neem de batterijen uit het meetgereedschap als u het langdurig niet gebruikt. Als de batterijen lang worden bewaard, kunnen deze gaan roesten en leegraken.

Gebruik

Ingebruikneming

Bij gebruik van het meetgereedschap klinken onder bepaalde omstandigheden luide geluidssignalen. Houd daarom het meetgereedschap uit de buurt van uw oor en van andere personen. Het luide geluid kan het gehoor beschadigen.
▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschomme-

Nederlands | 65

lingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed.

▶ Voorkom heftige schokken of vallen van het meetgereedschap. Na sterke externe inwerkingen op het meetgereedschap dient u, voordat u de werkzaamheden voortzet, altijd een nauwkeurigheidscontrole uit te voeren (zie „Waterpasnauwkeurigheid”).
▶ Schakel het meetgereedschap uit wanneer u het verplaatst of vervoert. Bij het uitschakelen wordt de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In- en uitschakelen

Als u het meetgereedschap wilt inschakelen duwt u de aan/uit-schakelaar 7 in de stand „on” (voor werkzaamheden zonder automatisch waterpassen) of in de stand „on” (voor w heden met automatisch waterpassen). Onmiddel- lijk na het inschakelen zendt het meetgereed- schap laserlijnen uit de laserstraalopeningen 1.

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.

Als u het meetgereedschap wilt uitschakelen, duwt u de aan/uit-schakelaar 7 in de stand „off”. Als u het meetgereedschap uitschakelt, wordt de pendeleenheid vergrendeld.

Bij het overschrijden van de maximaal toegestane bedrijfstemperatuur van 45 °C vindt uitschakeling plaats om de laserdiode te beschermen. Na het afkoelen is het meetgereedschap weer gereed voor gebruik en kan het opnieuw worden ingeschakeld.

Automatische uitschakeling deactiveren

Als er gedurende ca. 30 minuten geen toets op het meetgereedschap wordt ingedrukt, wordt het meetgereedschap automatisch uitgeschakeld om de batterijen te ontzien.

Als u het meetgereedschap na de automatische uitschakeling weer wilt inschakelen, kunt u de aan/uit-schakelaar 7 eerst in de stand „off” duwen en het meetgereedschap vervolgens weer inschakelen, of u drukt eenmaal op de functietoets 4 of de toets Pulsfunctie 3.

Als u de automatische uitschakeling wilt deactiveren, houdt u de functietoets 4 gedurende minstens 3 seconden ingedrukt terwijl het meetgereedschap ingeschakeld is. Als de automatische uitschakeling gedeactiveerd is, knipperen de laserstralen kort ter bevestiging.

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Als u de automatische uitschakeling wilt active- ren, schakelt u het meetgereedschap uit en weer in, of u houdt in plaats daarvan de functie- toets 4 minstens 3 seconden ingedrukt.

Geluidssignaal deactiveren

Na het inschakelen van het meetgereedschap is het geluidssignaal altijd geactiveerd.

Als u het geluidssignaal wilt deactiveren of activeren, drukt u tegelijkertijd de functietoets 4 en de toets Pulsfunctie in 3 en houdt u deze minstens 3 seconden ingedrukt.

Bij het activeren en deactiveren klinken drie korte geluidssignalen ter bevestiging.

Functions

Het meetgereedschap beschikt over meerdere functies. U kunt op elk gewenst moment tussen de functies wisselen:

• een horizontaal laservlak voort voortbrengen,
• een verticaal laservlak voortbrengen,
• twee verticale laservlakken voortbrengen,
• een horizontaal laservlak en twee verticale laservlakken voortbrengen.

Na het inschakelen brengt het meetgereedschap een horizontaal laservlak voort. Als u van functie wilt wisselen, drukt u op de functietoets 4.

Alle functies kunt u met of zonder automatisch waterpassen kiezen.

66 | Nederlands

Pulsfunctie

Voor werkzaamheden met de laserontvanger 17 moet - onafhankelijk van de gekozen functie - de pulsfunctie worden geactiveerd.

In de pulsfunctie knipperen de laserlijnen met een zeer hoge frequentie en kunnen daardoor door de laserontvanger 17 worden gevonden. Als u de pulsfunctie wilt inschakelen, drukt u op de toets 3. Als de pulsfunctie ingeschakeld is, brandt de indicatie 5 groen.

Voor het menselijke oog is de zichtbaarheid van de laserlijnen verminderd wanneer de pulsfunctie ingeschakeld is. Voor werkzaamheden zonder laserontvanger schakelt u daarom de pulsfunctie uit door de toets 3 opnieuw in te drukken. Wanneer de pulsfunctie uitgeschakeld is, gaat de indicatie 5 uit.

Werkzaamheden met automatisch waterpassen

Plaats het meetgereedschap op een rechte en stabiele ondergrond of bevestig het op de houder 19 of het statief 21.

Duw voor werkzaamheden met automatisch waterpassen de aan/uit-schakelaar 7 in de stand „o n”.

Door het automatisch waterpassen worden on- effenheden binnen het zelfwaterpasbereik van ± 4° automatisch gecompenseerd. Het water- passen is afgesloten zodra de laserlijnen niet meer bewegen.

Als automatisch waterpassen niet mogelijk is, bijvoorbeeld omdat het oppervlak waarop het meetgereedschap staat meer dan 4° van de waterpaslijn afwijkt, beginnen de laserlijnen in een snel ritme te knipperen. Als het geluidssignaal geactiveerd is, klinkt maximaal gedurende 30 seconden een geluidssignaal met een snel ritme. Binnen 10 seconden na het inschakelen is dit alarm gedeactiveerd om het instellen van het meetgereedschap mogelijk te maken.

Stel in dit geval het meetgereedschap horizontaal op en wacht het zelfwaterpassen af. Zodra het meetgereedschap zich binnen het zelfwaterpasbereik van ±4° bevindt, schijnen de laserstralen continu en wordt het geluidssignaal uitgeschakeld.

Bij trillingen of veranderingen van plaats tijdens het gebruik wordt het meetgereedschap automatisch opnieuw gewaterpast. Controleer na opnieuw waterpassen de stand van de horizontale en verticale laserlijn in relatie tot de referentiepunten om fouten te voorkomen.

Werkzaamheden zonder automatisch waterpassen

Duw voor werkzaamheden zonder automatisch waterpassen de aan/uit-schakelaar 7 in de stand „o n”. Als automatisch waterpassen uitgeschakeld is, brandt de indicatie 6 rood en knipperen de laserlijnen gedurende 30 seconden in een langzaam ritme.

Als automatisch waterpassen uitgeschakeld is, kunt u het meetgereedschap in uw hand houden of op een schuine ondergrond plaatsen. De laserlijnen verlopen niet meer noodzakelijk loodrecht op elkaar.

Waterpasnauwkeurigheid

Nauwkeurigheidsinvloeden

De grootste invloed oefent de omgevingstemperatuur uit. Vooral vanaf de grond naar boven toe verlopende temperatuurverschillen kunnen de laserstraal afbuigen.

Omdat de temperatuurverschillen bij de grond het grootst zijn, dient u het meetgereedschap vanaf een meettraject van 20 meter altijd op een statief te monteren. Plaats het meetgereedschap bovendien indien mogelijk in het midden van het werkvlak.

Behalve externe invloeden, kunnen ook apparaatspecifieke invloeden (zoals een val of een hevige schok) tot afwijkingen leden. Controleer daarom altijd voor het begin van de werkzaamheden de nauwkeurigheid van het meetgereedschap.

Controleer altijd eerst de waterpasnauwkeurigheid van de horizontale laserlijn en vervolgens die van de verticale laserlijnen.

Als het meetgereedschap bij een van de controles de maximale afwijking overschrijdt, dient u het door een Bosch-klantenservice te laten repareren.

Nederlands | 67

Horizontale waterpasnauwkeurigheid van de breedteas controleren

Voor de controle heeft u een vrij meettraject van 5 meter op een vaste ondergrond tussen twee muren A en B nodig.

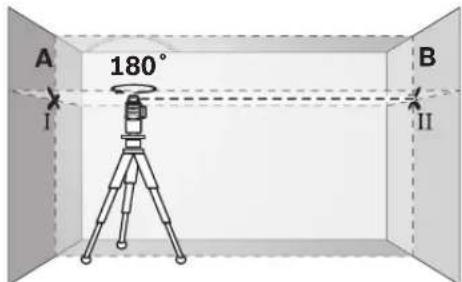

- Monteer het meetgereedschap dicht bij muur A op een statief of plaats het op een vlakke en stabiele ondergrond. Schakel het meetgereedschap in de functie met automatisch waterpassen in. Kies de functie waarin een horizontaal laservlak en een verticaal laservlak frontaal vóór het meetgereedschap worden voortgebracht.

- Richt de laser op de nabijgelegen muur A en laat het meetgereedschap waterpassen. Markeer het midden van het punt waarop de laserlijnen elkaar bij muur A snijden (punt I).

- Draai het meetgereedschap 180°, laat het waterpassen en markeer het snijpunt van de laserlijnen op de tegenoverliggende muur B (punt II).

- Plaats het meetgereedschap - zonder het te draaien - dicht bij muur B, schakel het in en laat het waterpassen.

- Stel het meetgereedschap in hoogte zo af (met behulp van het statief of indien nodig door er iets onder te plaatsen), dat het snijpunt van de laserlijnen precies het eerder gemarkeerde punt II op muur B raakt.

- Draai het meetgereedschap 180°, zonder de hoogte te veranderen. Richt het zo op muur A, dat de verticale laserlijn door het reeds gemarkeerde punt I loopt. Laat het meetgereedschap waterpassen en markeer het midden van het snijpunt van de laserlijnen op muur A (punt III).

- Het verschil d tussen beide gemarkeerde punten I en III op muur A levert de feitelijke hoogteafwijking van het meetgereedschap langs de breedteas op.

Op het meettraject van 2 x 5 m = 10 m bedraagt de maximaal toegestane afwijking:

10 m x ±0,2 mm/m = ±2 mm.

Het verschil d tussen de punten 1 en III mag daarom hoogstens 2 mm bedragen.

68 | Nederlands

Waterpasnauwkeurigheid van de verticale lijnen controleren

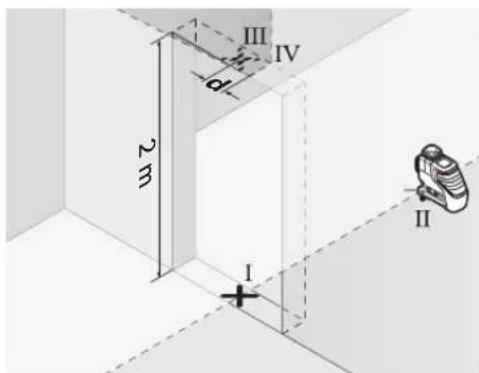

Voor de controle heeft u een deuropening nodig met (op een stabiele ondergrond) aan beide zijden van de deur minstens 2,5 meter ruimte.

- Zet het meetgereedschap op 2,5 meter afstand van de deuropening op een vlakke en stabiele ondergrond neer (niet op een statief). Schakel het meetgereedschap in de functie met automatisch waterpassen in. Kies een functie waarin een verticaal laservlak frontaal vóór het meetgereedschap wordt voortgebracht.

- Markeer het midden van de verticale laserlijn onderaan de deuropening (punt I), op 5 meter afstand aan de andere kant van de deuropening (punt II) en bovenaan de deuropening (punt III).

- Draai het meetgereedschap 180° en stel het aan de andere zijde van de deuropening vlak achter punt II op. Laat het meetgereedschap

waterpassen en richt de verticale laserlijn zo, dat het midden ervan precies door de punten 1 en 11 loopt.

• Markeer het midden van de laserlijn aan de bovenste rand van de deuropening als punt IV.
• Het verschil d tussen beide gemarkeerde punten III en IV levert de feitelijke afwijking van het meetgereedschap van de verticale lijn op.
• Meet de hoogte van de deuropening.

Herhaal de meting voor de tweede verticale laseras. Kies daarvoor een functie waarin een verticaal laservlak aan de zijkant van het meetgereedschap wordt voortgebracht en draai het het meetgereedschap vóór het begin van de meting 90°.

De maximaal toegestane afwijking berekent u als volgt:

Dubbele hoogte deuropening x 0,2 mm/m Voorbeeld: bij een hoogte van de deuropening van 2 m mag de maximale afwijking

2 x 2 m x ±0,2 mm/m = ±0,8 mm bedragen. De punten III en IV mogen daarom bij elk van beide metingen hoogstens 0,8 mm uit elkaar liggen.

Tips voor de werkzaamheden

- Gebruik altijd alleen het midden van de laserlijn voor het markeren. De breedte van de laserlijn verandert met de afstand.

Werkzaamheden met het laserdoelpaneel

Het laserdoelpaneel 15 verbetert de zichtbaarheid van de laserstraal bij ongunstige omstandigheden en grote afstanden.

De reflecterende helft van het laserdoelpaneel 15 verbetert de zichtbaarheid van de laserstraal. Door de transparante helft is de laserstraal ook vanaf de achterzijde van het laserdoelpaneel herkenbaar.

Werkzaamheden met het statief (toebehoren)

Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Zet het meetgereedschap met de 1/4"-statiefopname 10 op de schroefdraad van het statief 21 of een in de handel verkrijgbaar fotostatief. Voor de bevestiging op een in de handel verkrijgbaar bouwstatief gebruikt u de 5/8"-statiefopname 9. Schroef het meetgereedschap met de vastzetschroef van het statief vast.

Bevestigen met de universele houder (toebehoren) (zie afbeelding D)

Met de universele houder 19 kunt u het meetgereedschap bevestigen, bijvoorbeeld op verticale oppervlakken, buizen of magnetiseerbare materialen. De universele houder is eveneens geschikt als vloerstatief en vergemakkelijkt de hoogteafstelling van het meetgereedschap.

Werkzaamheden met de meetplaat (toebehoren) (zie afbeeldingen A-B)

Met de meetplaat 16 kunt u de lasermarkering op de vloer resp. de laserhoogte op een muur overbrengen.

Met het nulveld en de schaalverdeling kunt u de verplaatsing ten opzichte van de gewenste hoogte meten en op een andere plaats aantekenen. Daarmee vervalt het nauwkeurig instellen van het meetgereedschap op de over te brengen hoogte.

De meetplaat 16 heeft een reflecterende laag die de zichtbaarheid van de laserstraal op een grote afstand resp. bij fel zonlicht verbetert. De helderheidsversterking is alleen zichtbaar als u parallel aan de laserstraal op de meetplaat kijkt.

Werkzaamheden met laserontvanger (toebehoren) (zie afbeelding D)

Bij ongunstige lichtomstandigheden (omgeving met veel licht, rechtstreeks zonlicht) en op grote afstanden gebruikt u de laserontvanger 17 om de laserlijnen beter te kunnen vinden. Schakel bij werkzaamheden met de laserontvanger de pulsfunctie in (zie „Pulsfunctie“, pagina 66).

Laserbril (toebehoren)

De laserbril filtert het omgevingslicht uit. Daardoor lijkt het rode licht van de laser voor het oog helderder.

• Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal, maar biedt geen bescherming tegen de laserstralen.
• Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren.

Toepassingsvoorbeelden (zie afbeeldingen C-H)

Voorbeelden van toepassingsmogelijkheden van het meetgereedschap vindt u op de pagina's met afbeeldingen.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen in het meegeleverde beschermetui of de koffer.

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereedschap niet.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereedschap.

Verzend het meetgereedschap in het bescher- metui 18 in het geval van een reparatie.

70 | Nederlands

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Alleen voor landen van de EU:

Gooi meetgereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare meetgereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accucellen en batterijen:

Gooi accucellen en batterijen niet bij het huisvuil en evenmin in het vuur of het water. Accucellen en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlijn 91/157/EEG moeten defecte of versleten accucellen en batterijen worden gerecycled.

Wijzigingen voorbehouden.

Dansk | 71

Functie de laser pulsat
