GLL 3-80 P Professional - Лазерний далекомір BOSCH - Безкоштовний посібник користувача

Тип продукту	Лазерний рівень з перехресними лініями
Бренд	Bosch
Модель	GLL 3-80 P Professional
Використання	Професійний
Лазерна технологія	Червоний діодний лазер 635 нм
Кількість ліній	3 (2 горизонтальні, 1 вертикальна)
Дальність без приймача	До 20 м (діаметр)
Дальність з приймачем	До 80 м (діаметр)
Точність нівелювання	±0,3 мм/м
Діапазон самовирівнювання	±4°
Час нівелювання	Приблизно 4 с
Робоча температура	-10 °C до 50 °C
Ступінь захисту	IP54 (захист від бризок води та пилу)
Живлення	4 лужні батареї AA по 1,5 В
Автономність	Приблизно 30 год (безперервно)
Вага	0,65 кг (з батареями)
Розміри (Д x Ш x В)	130 x 70 x 120 мм
Комплект поставки	Лазерний рівень, 4 батареї AA, лазерний приймач, настінний тримач, транспортний кейс
Догляд та очищення	Протирайте вікна виходу лазера м'якою сухою тканиною. Не використовуйте розчинники. За потреби замініть батареї.
Безпека	Лазер класу 2 (≤ 1 мВт, не дивитися безпосередньо на промінь). Використовуйте лише аксесуари, рекомендовані Bosch.
Ремонтопридатність	Ремонт лише в авторизованому сервісному центрі Bosch. Інформацію про запчастини див. в інструкції.

Часті запитання - GLL 3-80 P Professional BOSCH

Як увімкнути лазерний рівень GLL 3-80 P?

Натисніть кнопку ввімкнення/вимкнення, розташовану збоку. Лазер вмикається та автоматично самовирівнюється. Для вибору потрібного режиму роботи натискайте кнопку кілька разів.

Яка максимальна дальність цього лазерного рівня?

Без приймача дальність становить приблизно 20 м в діаметрі. З лазерним приймачем Bosch LR 7 дальність може досягати 80 м в діаметрі, залежно від умов освітлення.

Як замінити батареї в GLL 3-80 P?

Відкрийте відсік для батарей, розташований знизу пристрою. Вставте 4 батареї AA по 1,5 В, дотримуючись полярності (+/-). Закрийте кришку. Для оптимальної автономності використовуйте лужні батареї.

Лазерний рівень не самовирівнюється, що робити?

Перевірте, чи пристрій стоїть на стабільній поверхні, і чи кут нахилу не перевищує ±4°. Якщо самовирівнювання не спрацьовує, можливо, батареї розряджені або пристрій несправний. Зверніться до сервісного центру Bosch.

Чи можна використовувати цей лазерний рівень на вулиці?

Так, пристрій має клас захисту IP54, тобто стійкий до пилу та бризок. Для кращої видимості на вулиці використовуйте лазерний приймач Bosch LR 7.

Як чистити вікна виходу лазера?

Використовуйте м'яку суху тканину. Якщо необхідно, злегка зволожите тканину водою. Ніколи не використовуйте хімічні речовини або розчинники, які можуть пошкодити покриття.

Що робити, якщо лазерний промінь стає слабким або переривчастим?

Перевірте стан батарей і за потреби замініть їх. Очистіть вікна виходу лазера. Якщо проблема не зникає, зверніться до авторизованого сервісного центру Bosch.

Чи сумісний цей лазерний рівень зі штативом?

Так, GLL 3-80 P має різьбу 1/4 дюйма (20 ниток на дюйм) для кріплення на штатив. Для оптимальної стабільності використовуйте професійний штатив.

Як дізнатися, чи правильно відкалібрований рівень?

Покладіть пристрій на рівну поверхню. Увімкніть його і зачекайте самовирівнювання. Перевірте лазерну лінію відносно відомої позначки. У разі сумніву виконайте простий тест: поверніть пристрій на 180° і порівняйте лінії. Повну процедуру див. в інструкції.

Який термін гарантії на цей продукт?

Bosch Professional надає гарантію на 3 роки з дати покупки за умови онлайн-реєстрації протягом 4 тижнів після покупки. Зберігайте чек та зареєструйтеся на сайті Bosch Professional.

ПОСІБНИК КОРИСТУВАЧА GLL 3-80 P Professional BOSCH

ОК ОРИГ НАБНА ІНСТУКАЯ 3 ОКСПИКАТАЦІ

Українська....Сторінка 165

Вказівки з техніки безпеки

Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним приладом безпечно та надійно. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЇХ.

Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання.
▶ Вимірювальний прилад постачається з попереджувальною табличкою на англійській мові (на зображенні вимірювального приладу на сторінці з малюнком вона позначена номером 13.

Лазерне випромінювання класу 2 не дивіться на промінь IEC 60825-1:2007-03 <1 мВт, 640 км

▶ Перед першим запуском в експлуатацію заклейте англійський текст попереджувальної таблички наклейкою на мові Вашої країни, що входить у комплект постачання.

Не направляйте промінь лазера на людей або тварин, і самі не дивіться на промінь лазера. Цей вимірювальний прилад створює лазерне випромінювання класу 2 відповідно до норми IEC 60825-1. Цим випромінюванням можна ненавмисне засліпити інших людей.

He використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.

He використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.
▶ Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших людей.
Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.

Не встановлюйте вимірюваль- ний прилад і візирний щит 15 поблизу кардіостимуляторів. Магніти вимірювального приладу та візирного щита створюють поле, яке може негативно впри- вати на функціональну здатність кардіостимулятора.

- Тримайте вимірювальний прилад і візирний щит 15 на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Магніти вимірювального приладу та візирного щита своєю дією можуть призводити до необоротної втрати даних.

Описання принципу роботи

Будь ласка, розгорніть сторінку із зображенням вимірювального приладу і тримайте її розгорнутою весь час, поки будете читати інструкцію.

Призначення

Вимірювальний прилад призначений для визначення і перевірення горизонтальних і вертикальних ліній.

166 | Українська

Технічні дані

Лінійний лазер GLL 3-80 P
	Professional
Товарний номер 3 601 К63 300
Робочий діапазон1)
– стандартний	20 м
– з імпульсною функцією	15 м
– з лазерним приймачем	5–80 м
Точність нівелювання	± 0,2 мм/м
Діапазон автоматичного нівелювання, типовий	± 4°
Тривалість нівелювання, типова	<4 с
Робоча температура	–10 °C ... +40 °C
Температура зберігання	–20 °C ... +70 °C
Відносна вологість повітря макс.	90 %
Клас лазера	2
Тип лазера	640 нм, <1 мВт
C6	1
найкоротша тривалість імпульсу	1/1600 с
Гніздо під штатив	1/4", 5/8"
Батарейки	4 x 1,5 В LR06 (AA)
Робочий ресурс
– з 3 лазерними площинами	5 г о д
– з 2 лазерними площинами	9 г о д
– з 1 лазерною площиною	18 год.
Вага відповідно до EPTA-Procedure 01/2003	0,75 кг
Розмір 1 5 9 x 1 4 1 x 7 5 мм
Ступінь захисту	IP 54 (захист від пилу та бризок води)

1) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні промені).
Будь ласка, зважайте на товарний номер, що зазначений на заводській табличці Вашого вимірювального приладу, адже торговельні назви окремих приладів можуть розрізнятися.
Для точної ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 14.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком.

1 Вихідний отвір для лазерного променя

2 Індикатор зарядженості батарейок

3 Кнопка імпульсної функції

4 Кнопка режимів роботи

5 Індикатор імпульсної функції

6 Індикатор роботи не в режимі автоматичного нівелювання

7 Вимикач

8 Магніти

9 Гніздо під штатив 5/8"

10 Гніздо під штатив 1/4"

11 Фіксатор секції для батарейок

12 Кришка секції для батарейок

13 Попереджувальна табличка для роботи з лазером

14 Серійний номер

15 Візирна марка

16 Вимірювальний шаблон з ніжкою*

17 Лазерний приймач*

18 Захисна сумка*

19 Універсальне кріплення*

20 Окуляри для роботи з лазером*

21 Штатив*

22 Далекомірна рейка*

* Зображене чи описане приладдя не належить до стандартного обсягу поставки.

Монтаж

Вставлення/заміна батарейок

Для вимірювального приладу рекомендується використовувати виключно нужно-марганцеві батареї.

Щоб відкрити кришку секції для батарейок 12, посуньте фіксатор 11 в напрямку стрілки і підніміть кришку секції для батарейок угору. Встроміть батарейки. Слідкуйте при цьому за правильним розташуванням полюсів, як це показано з внутрішнього боку кришки секції для батарейок.

Якщо батарейки сідають, протягом 5 с подається одноразовий звуковий сигнал. Індикатор зарядженості батарейок 2 мигає червоним кольором. Вимірювальний прилад може працювати ще менше 2 год.

Якщо при ввімкненні вимірювального приладу напруга батарейок занадто мала, то безпосередньо після ввімкнення вимірювального приладу протягом 5 с лунає звуковий сигнал.

Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності.

Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні батарейки можуть кородувати і саморозряджатися.

Експлуатація

Початок роботи

Під час експлуатації вимірювального приладу за певних умов роздаються голосні звуки. 3 цієї причини тримайте вимірювальний прилад далеко від вуха і від інших осіб. Гучний звук може пошкодити слух.

Захищайте вимірювальний прилад від вологи і сонячних променів.

168 | Українська

Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.
Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх дій на вимірювальний прилад перед подальшою роботою з приладом обов'язково перевірте точність роботи приладу (див. «Точність нівелювання»).
Під час транспортування вимірювального приладу вимикайте його. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів.

Вмикання/вимикання

Щоб увімкнути вимірювальний прилад, посуньте вимикач 7 в положення «он» (для роботи без автоматичного самонівелювання) або в положення «оп» (для роботи з матичним самонівелюванням). Відразу після вмикання вимірювальний прилад випромінює з вихідних отворів для лазерного променя 1 лазерні промені.
He спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані.

Щоб вимкнути вимірювальний прилад, посуньте вимикач 7 в положення «off». При вимкненні маятниковий вузол блокується.

При перевищенні максимально дозволеної робочої температури 45 °C лазерний промінь для захисту лазерного діода автоматично вимикається. Після того, як вимірювальний прилад охолоне, він знову готовий до експлуатації та його можна знову вмикати.

Деактивація функції автоматичного вимкнення

Якщо протягом прибл. 30 хвил. Ви не будете натискувати ні на яку кнопку на вимірювальному приладі, прилад, щоб заощадити батареї, автоматично вимикається.

Щоб знову ввімкнути вимірювальний прилад після автоматичного вимкнення, Ви можете посунути вимикач 7 спочатку в положення «off» і потім знову ввімкнути вимірювальний прилад, або один раз натиснути кнопку режимів роботи 4 або кнопку імпульсної функції 3.

Для дезактивації автоматичного вимкнення тримайте (при ввімкненому приладі) кнопку режимів роботи 4 принаймні 3 с натиснутою. Для підтвердження дезактивації автоматичного вимкнення лазерні промені коротко миготять.

He залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним променем.

Щоб активувати функцію автоматичного відміжнення, вимкніть вимірювальний прилад і потім знову ввімкніть його, або натискуйте кнопку режимів роботи 4 протягом принаймні 3 секунд.

Дезактивація звукового сигналу

При увімкненні вимірювального приладу звуковий сигнал завжди активований.

Для дезактивації звукового сигналу натисніть одночасно кнопку режимів роботи 4 і кнопку імпульсної функції 3 і тримайте їх натиснутими принаймні 3 секунди.

При активації і дезактивації лунають три короткі звукові сигнали для підтвердження виконаної операції.

Режими роботи

Вимірювальний прилад має декілька режимів роботи, які можна в будь-який час перемикати:

– випромінювання однієї горизонтальної лазерної площини,
– випромінювання однієї вертикальної лазерної площини,
– випромінювання двох вертикальних лазерних площин,
– випромінювання однієї горизонтальної лазерної площини та двох вертикальних лазерних площин.

Після увімкнення вимірювальний прилад випромінює одну горизонтальну лазерну площину. Щоб поміняти режим роботи, натисніть на кнопку режимів роботи 4.

Всі режими роботи можна вмикати як з автоматичним нівелюванням, так і без нього.

Імпульсна функція

Для роботи з лазерним приймачем 17 – незалежно від обраного режиму роботи – має бути активована імпульсна функція.

З імпульсною функцією лазерні промені мигають з дуже великою частотою і їх «бачить» лазерний приймач 17.

Щоб увімкнути імпульсну функцію, натисніть на кнопку 3. При увімкнутій імпульсній функції індикатор 5 світиться зеленим кольором.

Для людського ока видимість лазерних променів з увімкнутою імпульсною функцією зменшена. З цією причини для роботи без лазерного приймача вимкніть імпульсну функцію повторним натисканням на кнопку 3. При вимкнутій імпульсній функції індикатор 5 гасне.

Автоматичне нівелювання

Робота у режимі автоматичного нівелювання

Встановіть вимірювальний прилад на тверду горизонтальну поверхню, закріпіть його на кріпленні 19 або на штативі 21.

Для робіт з автоматичним нівелюванням по- суньте вимикач 7 в положення « 📋 on».

Автоматичне нівелювання автоматично згладжує нерівності в діапазоні автоматичного нівелювання ±4°. Нівелювання закінчене, якщо лазерні лінії більше не рухаються.

Якщо автоматичне нівелювання не можливе, напр., якщо поверхня, на якій встановлений вимірювальний прилад, відрізняється від горизонталі більше ніж на 4°, лазерні лінії починають швидко миготіти. При активованому звуковому сигналі подається звуковий сигнал протягом максимум 30 с в швидкому такті. Протягом 10 с після ввімкнення цей попереджувальний сигнал вимикається, щоб дати вимірювальному приладові можливість вирівнятися.

В такому разі встановіть вимірювальний прилад в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне нівелювання. Після того, як вимірювальний прилад увійде в діапазон автоматичного нівелювання ±4°, лазерні промені починаються безперервно світитися і звуковий сигнал вимикається.

При струсах та змінах положення протягом експлуатації вимірювальний прилад знову автоматично нівелюється. Після повторного нівелювання, щоб запобігти помилкам, перевірте положення горизонтальної чи вертикальної лазерної лінії відносно до базових точок.

Робота без автоматичного нівелювання

Для робіт без автоматичного нівелювання посуньте вимикач 7 в положення «on». При вимкненні режиму автоматичного нівелювання індикатор 6 світиться червоним кольором і протягом 30 секунд повільно миготять лазерні лінії.

При вимкнутому автоматичному нівелюванні вимірювальний прилад можна тримати вільно в руці або поставити на похилу поверхню. Лазерні лінії не обов'язково знаходяться перпендикулярно одна до одної.

Точність нівелювання

Фактори, що впливають на точність

Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні коливання, що спостерігаються в міру віддалення від ґрунту, можуть спричиняти відхилення лазерного променя.

Оскільки температурні коливання є найбільши- ми близько до грунту, Вам необхідно почина- ючи з довжини вимірювальної ділянки 20 м завжди монтувати вимірювальний прилад на штативі. Крім того, за можливістю вимірюваль- ний прилад треба встановлювати в центрі робочої ділянки.

Крім зовнішніх факторів, також і фактори, що полягають у самому приладі (напр., падіння або сильні поштовхи), можуть спричиняти відхилення. З цієї причини треба кожний раз перед початком роботи перевіряти точність вимірювального приладу.

Спочатку перевірте точність нівелювання горизонтальної лазерної лінії, а потім – точність нівелювання вертикальних лазерних ліній.

Якщо при одній з перевірок вимірювальний прилад перевищить максимально допустиме відхилення, його треба віднести в майстерню Bosch для перевірки.

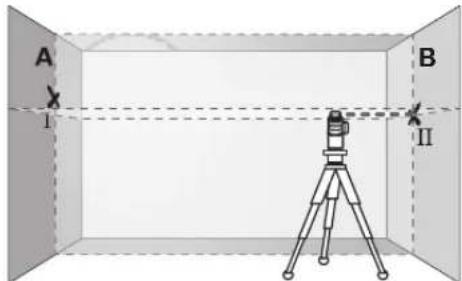

Перевірка точності горизонтального самонівелювання уздовж поперечної осі

Для перевірки Вам на твердому грунті потрібна вільна вимірювальна ділянка довжиною 5 м між двома стінами А і В.

– Встановіть вимірювальний прилад коло стіни А на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний прилад у режим з автоматичним нівелюванням. Виберіть режим роботи, в якому горизонтальна та вертикальна лазерна площини випромінюються попереду вимірювального приладу.

– Спрямуйте лазер на ближчу стіну А та дайте йому нівелюватися Позначте середину точки, в якій лазерні лінії перехрещуються на стіні А (точка 1).

- Поверніть вимірювальний прилад на 180°, дайте йому нівелюватися і позначте точку, в якій лазерні лінії перехрещуються на протилежній стіні В (точка II).

Українська | 171

- Розташуйте вимірювальний прилад –, не повертаючи його, – коло стіни В, увімкніть його та дайте йому нівелюватися.

– Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб точка, в якій перехрещуються лазерні лінії, точно попадала на позначену раніше точку Ц на стіні В.

• Поверніть вимірювальний прилад на 180°, не змінюючи його висоти. Спрямуйте його на стіну А таким чином, щоб вертикальна лазерна лінія проходила через раніше позначену точку I. Дайте вимірювальному приладу нівелюватися і позначте точку на стіні А, в якій перехрещуються лазерні лінії (точка III).
• Різниця d між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального приладу по висоті уздовж поперечної осі.

На відстані 2 x 5 м = 10 м допускається розбіжність максимум:

10 M x ±0,2 MM/M = ±2 MM.

Тобто різниця d між точками 1 і Ш не повинна перебільшувати 2 мм.

Перевірка точності нівелювання вертикальних ліній

Для перевірки Вам потрібний дверний проріз, в якому з обох боків віддверей є мін. 2,5 м (на твердому грунті).

– Встановіть вимірювальний прилад на відстані 2,5 м від дверного прорізу на твердий, рівний грунт (не на штатив). Увімкніть вимірювальний прилад у режим з автоматичним нівелюванням. Виберіть режим роботи, в якому вертикальна лазерна площина випромінюється попереду вимірювального приладу.

– Позначте середину вертикальної лазерної лінії на підлозі у дверному прорізі (точка 1), на відстані 5 м з іншого боку дверного прорізу (точка 11), а також з верхнього краю дверного прорізу (точка 11).

172 | Українська

• Поверніть вимірювальний прилад на 180° і поставте його з іншого боку дверного прорізу прямо поза точкою II. Дайте вимірювальному приладу нівелюватися і спрямуйте вертикальну лазерну лінію таким чином, щоб її середина проходила точно через точку I і II.
  – Позначте середину лазерної лінії на верхньому краї дверного прорізу в якості точки IV.
• Різниця d між двома позначеними точками Ш і IV – це фактичне відхилення вимірювального приладу від вертикалі.
  – Поміряйте висоту дверного прорізу.

Повторіть цю процедуру для двох вертикальних лазерних площин. Для цього виберіть режим роботи, в якому вертикальна лазерна площина випромінюється збоку вимірювального приладу, і поверніть вимірювальний прилад перед початком вимірювання на 90°.

Підрахуйте максимально допустиме відхилення наступним чином: подвійна висота дверного прорізу x 0,2 мм/м Приклад: При висоті дверного прорізу в 2 м максимальне відхилення повинно складати 2 x 2 м x ±0,2 мм/м = ±0,8 мм. Точки ПІ і ТУ повинні, таким чином, знаходитись при обох вимірюваннях на максимальній відстані в 0,8 мм одна від одної.

Вказівки щодо роботи

▶ Для позначення завжди використовуйте середину лазерної лінії. Ширина лазерної лінії міняється в залежності від відстані.

Роботи з візирною маркою

Візирний щит 15 покращує видимість лазерного променю при несприятливих умовах та на великих відстанях.

Половина візирного щита 15, що віддзеркалює, покращує видимість лазерної лінії, через прозору половину лазерний промінь видно також і з тильного боку візирного щита.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний прилад гніздом під штатив 1/4" 10 на різьбу штатива 21 або звичайного фотоштатива. Для закріплення на звичайному будівельному штативі використовуйте гніздо під штатив 5/8" 9. Затисніть вимірювальний прилад фіксуючим гвинтом штатива.

Фіксація за допомогою універсального кріплення (приладдя) (див. мал. D)

За допомогою універсального кріплення 19 Ви можете зафіксувати вимірювальний прилад, напр., на вертикальних поверхнях, трубах або намагнічених матеріалах. Універсальне кріплення можна використовувати також в якості підставки. Воно полегшує вирівнювання приладу по висоті.

Роботи з вимірювальним шаблоном (приладдя) (див. мал. А–В)

За допомогою вимірювального шаблона 16 Ви можете переносити лазерну позначку на підлогу або висоту лазера на стіну.

Користуючись нулем і шкалою, Ви можете вимірювати відстань до бажаної висоти і переносити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься.

Вимірювальний шаблон 16 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному

сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя.

Робота з лазерним приймачем (приладдя) (див.мал.Д)

За несприятливих умов (свіtle середовище, пряме сонячне світло) та на великих відстанях, щоб легше було знайти лазерні лінії, користуйтесь лазерним приймачем 17. При роботах з лазерним приймачем увімкніть імпульсну функцію (див. «Імпульсна функція», стор. 169).

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей світлішим.

He використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.
He використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Приклади роботи (див. мал. С-Н)

Приклади для таких можливостей застосування вимірювального приладу Ви знайдете на сторінках з малюнками.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Зберігайте і переносьте вимірювальний прилад лише в доданій захисній сумці або футлярі.

Завжди тримайте вимірювальний прилад в чистоті.

Не занурюйте вимірювальний прилад у воду або інші рідини.

Витирайте забруднення вологою м'якою ганчіркою. Не користуйтеся мийними засобами і розчинниками.

Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.

Якщо незважаючи на ретельну процедуру виготовлення і випробування вимірювальний прилад все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch. Не відкривайте самостійно вимірювальний інструмент.

При будь-яких запитаннях і замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці вимірювального приладу.

Надсилайте вимірювальний прилад на ремонт в захисній сумці 18.

174 | Українська

Сервісна майстерня і обслуговування клієнтів

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них.

Україна

Бош Сервіс Центр Електроінструментів

вул. Крайня, 1, 02660, Київ-60

Тел.: [phone]

Тел.: [phone]

Tel.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Утилізація

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Лише для країн ЄС:

Не викидайте вимірювальні при- лади в побутове сміття! Відповідно до європейської ди- рективи 2002/96/ЕС про відтра- цьовані електро- і електронні прилади і її перетворення в на-

ціональному законодавстві вимірювальні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Акумуляторні елементи/батарейки:

Не викидайте акумуляторні елементи/батарейки в побутове сміття, не кидайте їх у вогонь або воду. Акумуляторні елементи/батарейки повинні здаватися окремо на повторну переробку або видалятися іншим екологічно чистим способом.

Лише для країн ЄС:

Відповідно до директиви 91/157/ЕЕС пошкоджені або відпрацьовані акумуляторні елементи/батарейки повинні здаватися на повторну переробку.

Можливі зміни.

Факс: [phone]

Бракуване
