Produkta veids	Krustenisko līniju lāzera līmenis
Zīmols	Bosch
Modelis	GLL 3-80 P Professional
Lietojums	Profesionāls
Lāzera tehnoloģija	Sarkanais lāzera diodes 635 nm
Līniju skaits	3 (2 horizontālas, 1 vertikāla)
Darbības attālums bez uztvērēja	Līdz 20 m (diametrs)
Darbības attālums ar uztvērēju	Līdz 80 m (diametrs)
Līmeņošanas precizitāte	±0,3 mm/m
Pašlīmeņošanas diapazons	±4°
Līmeņošanas laiks	Aptuveni 4 s
Darba temperatūra	-10 °C līdz 50 °C
Aizsardzības pakāpe	IP54 (aizsargāts pret ūdens šļakatām un putekļiem)
Barošana	4 sārma AA baterijas 1,5 V
Darbības ilgums	Aptuveni 30 h (nepārtraukti)
Svars	0,65 kg (ar baterijām)
Izmēri (G x P x A)	130 x 70 x 120 mm
Piegādes komplekts	Lāzera līmenis, 4 AA baterijas, lāzera uztvērējs, sienas stiprinājums, transporta futrālis
Apkope un tīrīšana	Notīriet lāzera izvades logus ar mīkstu, sausu drānu. Neizmantojiet šķīdinātājus. Ja nepieciešams, nomainiet baterijas.
Drošība	Lāzera klase 2 (≤ 1 mW, neskatieties tieši starā). Izmantojiet tikai Bosch ieteiktos aksesuārus.
Remontējamība	Remonts tikai pilnvarotā Bosch servisā. Skatiet lietošanas instrukciju par rezerves daļām.

Bieži uzdotie jautājumi - GLL 3-80 P Professional BOSCH

Kā ieslēgt lāzera līmeni GLL 3-80 P?

Nospiediet ieslēgšanas/izslēgšanas pogu, kas atrodas sānos. Lāzers ieslēdzas un automātiski pašlīmeņojas. Izvēlieties vēlamo darba režīmu, vairākas reizes nospiežot pogu.

Kāds ir šī lāzera līmeņa maksimālais darbības attālums?

Bez uztvērēja darbības attālums ir aptuveni 20 m diametrs. Ar Bosch LR 7 lāzera uztvērēju darbības attālums var sasniegt 80 m diametru atkarībā no apgaismojuma apstākļiem.

Kā nomainīt GLL 3-80 P baterijas?

Atveriet bateriju nodalījumu, kas atrodas zem ierīces. Ievietojiet 4 AA baterijas 1,5 V, ievērojot polaritāti (+/-). Aizveriet vāku. Izmantojiet sārma baterijas optimālam darbības ilgumam.

Lāzera līmenis nepašlīmeņojas, ko darīt?

Pārbaudiet, vai ierīce ir novietota uz stabilas virsmas un vai slīpuma leņķis nepārsniedz ±4°. Ja pašlīmeņošanās nenotiek, baterijas var būt vājas vai ierīce ir bojāta. Sazinieties ar Bosch servisu.

Vai es varu izmantot šo lāzera līmeni ārā?

Jā, ierīce ir klasificēta ar IP54, tāpēc tā ir izturīga pret putekļiem un šļakatām. Labākai redzamībai ārā izmantojiet Bosch LR 7 lāzera uztvērēju.

Kā tīrīt lāzera izvades logus?

Izmantojiet mīkstu, sausu drānu. Ja nepieciešams, viegli samitriniet drānu ar ūdeni. Nekad neizmantojiet ķimikālijas vai šķīdinātājus, kas var sabojāt pārklājumu.

Ko darīt, ja lāzera stars kļūst vājš vai pārtraukts?

Pārbaudiet bateriju stāvokli un, ja nepieciešams, nomainiet tās. Notīriet lāzera izvades logus. Ja problēma saglabājas, sazinieties ar pilnvarotu Bosch remonta centru.

Vai šis lāzera līmenis ir saderīgs ar statīvu?

Jā, GLL 3-80 P ir 1/4 collas vītne (20 vītnes collā) montāžai uz statīva. Izmantojiet profesionālu statīvu optimālai stabilitātei.

Kā uzzināt, vai līmenis ir pareizi kalibrēts?

Novietojiet ierīci uz līdzenas virsmas. Ieslēdziet to un gaidiet pašlīmeņošanos. Pārbaudiet lāzera līniju attiecībā pret zināmu atskaites punktu. Šaubu gadījumā veiciet vienkāršu testu: pagrieziet ierīci par 180° un salīdziniet līnijas. Skatiet instrukciju pilnai procedūrai.

Kāds ir šī produkta garantijas laiks?

Bosch Professional piedāvā 3 gadu garantiju no iegādes datuma, ja tiek reģistrēts tiešsaistē 4 nedēļu laikā pēc iegādes. Saglabājiet čeku un reģistrējieties Bosch Professional vietnē.

LIETOŠANAS INSTRUKCIJA GLL 3-80 P Professional BOSCH

Latviešu .... Lappuse 226

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Sekojiet, lai brīdinošās uzlīmes uz mērinstrumenta būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS.

▶ levēribai! Veicot citas, nekā lietošanas pamācibā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācibā neparedzētā veidā, lietotājs var saņemt veselibai kaitīgu starojuma devu.
▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzlīmi anglu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 13).

1. klases läzera starojums neskatieties läzera starä IEC 60825-1:2007-03 <1 mW, 640 nm

Uzsākot lietošanu, pārlimējiet pāri anglu tekstam kopā ar mērinstrumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā.
▶ Nevërsiet lăzera staru citu personu vai măj-dzivnieku virzienă un neskatieties lăzera stară. Šis mērinstruments izstrădă 2. klases lăzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomainai izmantojot vienīgi originalās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
▶ Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škīdrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Netuviniet mērinstrumentu un lāzera mērkplāksni 15 sirds stimulatoriem. Mērinstrumenta un lāzera mērkplāksnes magnēti veido magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību.

Netuviniet mērinstrumentu un lāzera mērkplāksni 15 magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un lāzera mērkplāksnes magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Funkciju apraksts

Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts horizontālu un vertikālu taisnu līniju iezīmēšanai un pārbaudei.

Latviešu | 227

Tehniskie parametri

Liniju lāzers GLL 3-80 P
	Professional
Izstrādājuma numurs 3 601 K63 300
Darbības tālums1)
- standarta režimā	20 m
- ar impulsu funkciju	15 m
- ar lāzera starojuma uztvērēju	5–80 m
Izlīdzināšanas precizitāte	± 0,2 mm/m
Pašizlīdzināšanās diapazons, tipiskā vērtība	± 4°
Pašizlīdzināšanās laiks, tipiskā vērtība	<4 s
Darba temperatūra	-10 °C ... +40 °C
Uzglabāšanas temperatūra	-20 °C ... +70 °C
Maks. relatīvais gaisa mitrums	90 %
Lāzera klase	2
Lāzera starojums	640 nm, <1 mW
C6	1
Mazākais impulsa ilgums	1/1600 s
Vītne stiprināšanai uz statīva	1/4", 5/8"
Baterijas	4 x 1 , 5 V L R 0 6 ( A A )
Darbības laiks
- ar lāzera stariem 3 plaknēs	5 st.
- ar lāzera stariem 2 plaknēs	9 st.
- ar lāzera staru 1 plaknē	18 st.
Svars atbilstoši EPTA-Procedure 01/2003	0,75 kg
Izmēri	159 x 141 x 75 mm
Aizsardzības tips	IP 54 (aizsargāts pret lietu un ūdens šlakatām)
1) Nelabveligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums samazinās.Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 14, kas atrodams uz marķējuma plāksnītes.

228 | Latviešu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

1 Lāzera stara izvadlūka
2 Bateriju nolietošanās indikators
3 Taustiņš impulsu funkcijas ieslēgšanai
4 Taustiņš darba režīma pārslēgšanai
5 Impulsu funkcijas indikators
6 Indikators darbam bez automātiskas pašizlīdzināšanās

7 leslēdzējs

8 Magnēti

9 5/8" vītne stiprināšanai uz statīva

10 1/4" vītne stiprināšanai uz statīva

11 Bateriju nodalijuma vāciņa fiksators

12 Bateriju nodalijuma vāciņš

13 Brīdinošā uzlīme

14 Sērijas numurs

15 Lāzera mērkplāksne

16 Mërpläksne ar balstu*

17 Lāzera starojuma uztvērējs*

18 Aizsargsoma*

19 Universālais turētājs*

20 Lāzera skatbrilles*

21 Statīvs*

22 Mērlīste*

* Attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā.

Montāža

Bateriju ievietošana/nomaina

Mērinstrumenta darbināšanai ieteicams izman- tot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu 12, pabīdiet fiksatoru 11 bultas virzienā un noņemiet vāciņu. levietojiet baterijas nodalījumā. levēro-jiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusē.

Ja baterijas ir nolietotas, 5 sekundes ilgi skan nepārtraukts tonālais signāls. Bateriju nolietošanās indikators 2 pastāvīgi mirgo sarkanā krāsā. Šādā gadījumā mērinstrumentu vēl var darbināt ne vairāk, kā 2 stundas.

Ja baterijas ir nolietotas jau pirms mērinstrumenta darbināšanas, tas izstrādā 5 sekundes ilgu tonālo signālu jau tūlīt pēc ieslēgšanas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

Lietošana

Uzsākot lietošanu

Lietojot mērinstrumentu, tas noteiktos apstāklos izstrādā skaļu tonālo signālu. Tāpēc netuviniet to ausīm un citām tuvumā esošajām personām. Skaļš tonālais signāls var izraisīt dzirdes traucējumus.

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.

▶ Nepaklaujiet instrumentu loti augstas vai loti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmainu iedarbība uz mērinstrumentu var nelabvēligi ietekmēt tā precizitāti.

Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Ja mērin-struments ir ticis pakļauts stipriem triecie- niem, pirms lietošanas vienmēr pārbaudiet tā precizitāti (skatīt sadaļu „lzīdzināšanas precizitāte“).

Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ.

Latviešu | 229

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 7 stāvoklī „on“ (strādājot bez automātiskās pašizlīdzināšanās) vai stāvoklī „on“ (strādājot ar automātisko pašizlīdzināšanos). Tūlit pēc ieslēgšanas mērinstruments no izvad-lūkām 1 izstaro lāzera starus, kas veido redza-mas līnijas.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attāluma.

Lai izslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 7 stāvoklī „off“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 45 °C, mērinstruments automātiski izslēdzas, šādi pasargājot lāzera diodi no sabojāšanās. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskās izslēgšanās deaktivizēšana

Ja aptuveni 30 minūtes netiek nospiests neviens no mērinstrumenta taustiniem, tas automātiski izslēdzas, šādi taupot baterijas.

Lai mērinstrumentu pēc automatiskās izslēgšanās no jauna ieslēgtu, ieslēdzēju 7 var vispirms pārbīdīt stāvoklī „off“ un tad no jauna ieslēgt mērinstrumentu, kā arī var vienreiz nospiest darba režīma pārslēgšanas taustiņu 4 vai impulsu funkcijas ieslēgšanas taustiņu 3.

Lai deaktivizētu automātiskās izslēgšanās funkciju, nospiediet darba režima pārslēgšanas taustīņu 4 un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Lāzera stari īsi nomirgo, apstiprinot automātiskās izslēgšanās funkcijas deaktivizēšanu.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt citas tuvumā esošās personas.

Lai aktivizētu automatīskās izslēgšanās funkciju, izslēdziet un tad no jauna ieslēdziet mērinstrumentu vai arī vismaz 3 sekundes ilgi turiet nospiestu darba režīma pārslēgšanas taustinų 4.

Tonālā signāla deaktivizēšana

Pēc mērinstrumenta ieslēgšanas tonālais signāls vienmēr ir aktivizēts.

Lai deaktivizētu vai aktivizētu tonālo signālu, vienlaicīgi nospiediet darba režīma pārslēgšanas taustiņu 4 un impulsu funkcijas ieslēgšanas taustiņu 3 un turiet šos taustiņus nospiestus vismaz 3 sekundes ilgi.

Apstiprinot aktivizēšanu vai deaktivizēšanu, skan trīs īsi tonālie signāli.

Darba režimi

Mērinstruments var darboties vairākos režimos, kurus jebkurā brīdi var viegli mainit:

• läzera stars pärvietojoties veido horizontälu plakni,
• lāzera stars pārvietojoties veido vertikālu plakni,
• lāzera stari pārvietojoties veido divas vertikālas plaknes,
• lāzera stari pārvietojoties veido horizontālu plakni un divas vertikālas plaknes.

Pēc ieslēgšanas mērinstrumenta lāzera stars pārvietojoties veido horizontālu plakni. Lai izmainītu mērinstrumenta darba režīmu, nospiediet darba režīma pārslēgšanas taustiņu 4.

Mērinstrumentu var izmantot jebkurā no minētajiem darba režīmiem ar automatisko pašizlīdzināšanos vai bez tās.

Impulsu funkcija

Strādājot ar lāzera starojuma uztvērēju 17, nepieciešams – neatkarīgi no izvēlētā darba režīma- aktivēt impulsu funkciju.

Ja ir aktivēta impulsu funkcija, lāzera stari mirgo ar visai augstu frekvenci un tāpēc ir daudz vieglāk atklājami ar lāzera starojuma uztvērēja 17 palīdzību.

Lai ieslēgtu impulsu funkciju, nospiediet taustiņu 3. Ja ir ieslēgta impulsu funkcija, indikators 5 mirdz zaļā krāsā.

Pie ieslēgtas impulsu funkcijas lāzera staru veidotās līnijas cilvēka acīm klūst sliktāk saskatāmas. Tāpēc laikā, kad netiek izmantots lāzera starojuma uztvērējs, izslēdziet impulsu funkciju, vēlreiz nospiežot taustiņu 3. Ja ir izslēgta impulsu funkcija, indikators 5 izdziest.

230 | Latviešu

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlidzināšanos

Novietojiet mérinstrumentu uz limeniska, stingra pamata, nostipriniet to uz turētāja 19 vai uz statīva 21.

Lai ieslēgtu mērinstrumentu darbam ar automātisko pašizlidzināšanos, pārvietojiet ieslēdzēju 7 stāvoklī „?o n “.

Pašizlīdzināšanās sistēma automatiski kompensē mērinstrumenta nolieci pašizlīdzināšanās diapazona robežās, kas ir ±4°. Pašizlīdzināšanās ir pabeigta, ja lāzera staru veidotās līnijas vairs nepārvietojas.

Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece no līmeniska stāvokļa virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4°, lāzera staru veidotās līnijas sāk ātri mirgot. Ja ir aktivizēts tonālais signāls, tas skan līdz 30 sekundēm ilgi ātri mainīgā secībā. Lai netraucētu mērinstrumenta izlīdzināšanos, pēc tā ieslēgšanas šis brīdinājuma signāls uz 10 sekundēm tiek deaktivizēts.

Novietojiet mērinstrumentu limeniski un nogai-diet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta noliece nepārsniedz pašizlīdzināšanās diapazona robežas, kas ir ±4°, lāzera stari pārtrauc mirgot un izslēdzas tonālais signāls.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automatiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokla izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās lāzera stara veidotās horizontālās vai vertikālās līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju.

Darbs bez automātiskās pašizlidzināšanās

Ja vēlaties lietot mērinstrumentu bez automātiskās pašizlīdzināšanās, pārbīdiet ieslēdzēju 7 stāvoklī „o n “ . Ja automātiskā pašizlīdzināšanās ir izslēgta, indikators 6 iedegas sarkanā krāsā, un lāzera staru veidotās līnijas lēni mirgo 30 sekundes ilgi.

Ja ir izslēgta automatiskā pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas. Šādā gadījumā lāzera staru veidotās līnijas vairs var nebūt savstarpēji stingri perpendikulāras.

Izlīdzināšanas precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam jācenšas uzstādīt mērinstrumentu darba virsmas vidū.

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Vienmēr vispirms pārbaudiet lāzera stara veidotās horizontālās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidoto vertikālo līniju izlīdzināšanas precizitāti.

Ja mērinstrumenta pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jāremontē Bosch pilnvarotā remonta darbnīcā.

Latviešu | 231

Horizontālās izlīdzināšanās precizitātes pārbaude škērsass virzienā

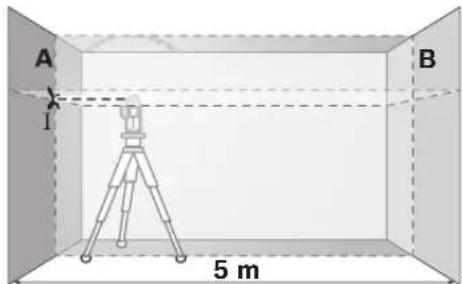

Pārbaudei nepieciešama brīva telpa ar līmenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

– Nostipriniet mērinstrumentu sienas A tuvumā uz statīva vai novietojiet to uz līmeniska, stingra pamata. Pārslēdziet mērinstrumentu režimā ar automatisko pašizlīdzināšanos. Izvēlieties darba režimu, kurā lāzera stari pārvietojoties veido vienu horizontālu plakni un vienu vertikālu plakni mērinstrumenta priekšā.

- Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts 1).

- Pagrieziet mērinstrumentu par 180°, nogai-diet, līdz beidzas pašizlīdzināšanās process, un atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mēr-instrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

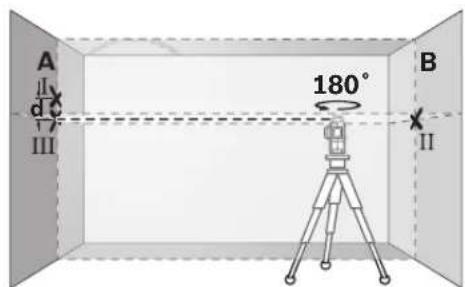

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Novirziet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš atzīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta paśizlīdzināšanās process, un atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).
• Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mēr-instrumenta lāzera stara faktisko nolieci pēc augstuma škērsass virzienā.

Ja mērīšanas attālums ir 2×5m=10m, maksimālā pieļaujamā stara noliece ir:

10 m x ±0,2 mm/m = ±2 mm.

Tas nozimē, ka attālums d starp punktiem I un III nedrikst pārsniegt 2 mm.

232 | Latviešu

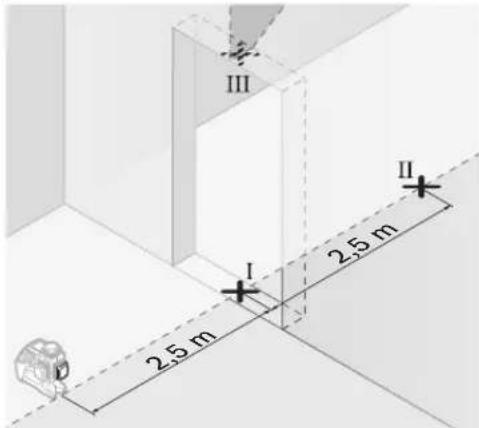

Vertikālo līniju izlīdzināšanās precizitātes pārbaude

Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru pamatu.

– Novietojiet mērinstrumentu uz līmeniska, stingra pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Pārslēdziet mērinstrumentu darbam ar automatīstiko pašizlīdzināšanos. Izvēlieties darba režīmu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni mērinstrumenta priekšā.

- Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts 1), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

- Pagrieziet mērinstrumentu par 180° un novietojiet durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstru-

menta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi škērsotu punktus I un II.

• Atzīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
• Attālums d starp abiem atzīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta faktisko nolieci no vertikāles.
• lzmēriet durvju atvēruma augstumu.

Atkārtojiet šo pārbaudi otrajai lāzera stara veidotajai vertikālajai līnijai. Šim nolūkam izvēlieties darba režimu, kurā lāzera stars pārvietojoties veido vienu vertikālu plakni blakus mērinstrumentam tā sānu virzienā, un pirms pārbaudes sākuma pagrieziet mērinstrumentu par 90°.

Maksimālās pieļaujamās nolieces vērtība ir aprēkināma šādi:

divkäršs durvju atvēruma augstums x 0,2 mm/m Piemērs. Pie durvju atvēruma augstuma 2 m maksimālā noliece nedrīkst pārsniegt 2 x 2 m x ±0,2 mm/m = ±0,8 mm. No tā izriet, ka, veicot jebkuru no abām pārbaudēm, attālums starp punktiem III un IV nedrīkst pārsniegt 0,8 mm.

Norādījumi darbam

▶ Vienmër veidojiet atzîmes uz lâzera stara viduslinijas. Lâzera staru veidoto lîniju platums mainâs atkaribâ no attâluma.

Darbs ar lāzera mērkplāksni

Lāzera mērklāksne 15 lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.

Lāzera mērkplāksnes 15 atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir izšķiramas arī no aizmugures.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni 10, nostipriniet to uz statīva 21 vitnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni 9. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinošo skrūvi.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (skatīt attēlu D)

Ar universālā turētāja 19 palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmantojams arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

Darbs ar mērplāksni (papildpiederums) (skatīt attēlus A – B)

Lietojot mērplāksni 16, ar mērinstrumenta palī-dzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.

Izmantojot mērkplāksnes kvadrātisko nullauku un skalu, iespējams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši markēšanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attā-lumā vai spilgtā saules gaismā, mērplāksnes 16 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novēro-tājs raugās uz mērplāksni paralēli staram.

Darbs ar lāzera starojuma uztvērēju (papildpiederums) (skatīt attēlu D)

Lai atvieglotu lāzera staru atklāšanu nelabvēlīgos apgaismojuma apstākļos (piemēram, gaišās telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju 17. Strādājot ar lāzera starojuma uztvērēju, ieslēdziet impulsu funkciju (skatīt sadaļu „Impulsu funkcija“, lappusē 229).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darba operāciju piemēri (skatīt attēlus C - H)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzglabājiet un transportējiet mērinstrumentu tikai kopā ar to piegādātajā aizsargsomā vai koferī.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu korpusu ar mitru, mīkstu lupatiņu. Nelietojiet izstrādājumu apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem spēkiem.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt 10 zīmju izstrā-dājuma numuru, kas atrodams uz mērinstrumenta marķējuma plāksnītes.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 18.

234 | Latviešu

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnė:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Neizmetiet mērinstrumentu sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un to pārstrādi, kā arī atbilstoši šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie mērinstrumenti jāsavāc, jāizjauc un jānodod pārstrādei apkārtējai videi nekaitīgā veidā, lai to sagsatavotu otrreizējai izmantošanai.

Akumulatori un baterijas

Neizmetiet akumulatorus un baterijas sadzīves atkritumu konteinerā un nemēginiet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas jāsavāc un jānodod otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Saskaņā ar direktīvu 91/157/EEK, bojātie vai nolietotie akumulatori un baterijas jānodod otrreizējai pārstrādei.

Tiesības uz izmaiņām tiek saglabātas.

Lietuviškai | 235

Saugos nuorodos
