LIETOŠANAS INSTRUKCIJA GPL 5 C Professional BOSCH

Latviešu .... Lappuse 220

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet visus šeit sniegtos norādijumus. Sekojiet, lai tiktu saglabātas un būtu labi salasāmas brīdinošās uzlīmes. PĒC IZLASĪŠANAS SAGLABĀJIET ŠO PAMĀCĪBU.

▶ levēribai! Veicot citas, nekā lietošanas pamācibā aprakstītās apkalpošanas vai regulēšanas operācijas vai rīkojoties ar mērinstrumentu lietošanas pamācibā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzlimi angļu valodā (grafikas lappusē parādītajā mērinstrumenta attēlā tā ir apzīmēta ar numuru 10).

1. klases läzera starojums neskatieties läzera starå IEC 60825-1:2007-03 <1 mW, 635 nm

Uzsākot lietošanu, pārlimējiet pāri anglu tekstam kopā ar mērinstrumentu piegādāto brīdinošo uzlīmi jūsu valsts valodā.
▶ Nevërsiet lăzera staru citu personu vai măj-dzivnieku virzienă un neskatieties lăzera stară. Šis mērinstruments izstrădă 2. klases lăzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.
▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomainai izmantojot vienīgi originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.

▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
Nestrādājiet ar mērinstrumentu sprādzien-bīstamās vietās, kur atrodas viegli degoši škīdrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.

Netuviniet mérinstrumentu un lāzera mērklāksni 14 sirds stimulatoriem. Mérinstrumenta un lāzera mērklāksnes magnēt veido magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību.

Netuviniet mērinstrumentu un lāzera mērkplāksni 14 magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un lāzera mērkplāksnes magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Funkciju apraksts

Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts horizontālu un vertikālu līniju, kā arī projekcijas punktu iezīmēšanai un pārbaudei.

Informācija par troksni

Pēc raksturlīknes A izsvērtais tonālā signāla radītā skaņas spiediena līmenis viena metra attālumā sasniedz 80 dB(A). Netuviniet mērinstrumentu ausīm!

Latviešu | 221

Tehniskie parametri

Punkta lāzers GPL 5 C
	Professional
Izstrādājuma numurs	3 601 K66 3..
Darbības tālums ^1)
- līmeniskajiem punktveida stariem	30 m
- lāzera staru veidoto līniju krustpunktam augšpusē	10 m
- lāzera staru veidotajām līnijām augšpusē	7 m
- lāzera staru veidoto līniju krustpunktam apakšpusē	5 m
- lāzera staru veidotajām līnijām apakšpusē	3 m
Izlīdzināšanas precizitāte	±0,2 mm/m
Leņka precizitāte (90°)
- punktveida stariem	±0,4 mm/m
- krustiskajām līnijām	±0,4 mm/m
Pašizlīdzināšanās diapazons, tipiskā vērtība	± 4°
Pašizlīdzināšanās laiks, tipiskā vērtība	<4 s
Darba temperatūra	-10 °C ... +40 °C
Uzglabāšanas temperatūra	-20 °C ... +70 °C
Maks. relativais gaisa mitrums	90 %
Lāzera klase	2
Lāzera starojums	635 nm, <1 mW
C6	1
Vītne stiprināšanai uz statīva	1/4", 5/8"
Baterijas	4 x 1 , 5 V L R 6 ( A A )
Darbības laiks režimā
- krustiskās līnijas un punktveida lāzera stari	9 st.
- punktveida lāzera stari	20 st.
- krustiskās līnijas un priekšējais punktveida lāzera stars	12 st.
Svars atbilstoši EPTA-Procedure 01/2003	0,6 kg
Izmēri	146 x 57 x 119 mm
Aizsardzības tips	IP 54 (aizsargāts pret lietu un ūdens š|akatām)

1) Nelabvēligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums samazinās.
Lūdzam vadities pēc izstrādājuma numura, kas atrodams uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainities.
Mērinstrumenta viennozīmigai identifikācijai kalpo sērijas numurs 11, kas atrodams uz markējuma plāksnītes.

222 | Latviešu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

1 Lāzera stara izvadlūka
2 Taustiņš darba režīma pārslēgšanai
3 Bateriju nolietošanās indikators
4 leslēdzējs
5 Magnēti
6 5/8" vītne stiprināšanai uz statīva
7 1/4" vītne stiprināšanai uz statīva
8 Bateriju nodalijuma vāciņa fiksators
9 Bateriju nodalijuma vāciņš

10 Brīdinošā uzlīme

11 Sērijas numurs

12 Aizsargsoma

13 Universālais turētājs*

14 Lāzera mērkplāksne

15 Lāzera skatbrilles*

16 Mērplāksne ar balstu*

17 Statīvs*

* Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izman- tot sārma-mangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu 9, pabī-diet fiksatoru 8 bultas virzienā un noņemiet vāciņu. levietojiet baterijas nodalījumā. levēro-jiet pareizu pievienošanas polaritāti, kas attēlota bateriju nodalījuma vāciņa iekšpusė.

Ja baterijas ir nolietotas, 5 sekundes ilgi skan nepärtraukts tonälais signäls. Bateriju nolieto-šanäs indikators 3 pastāvīgi mirgo sarkanā krāsā. Šādā gadījumā mērinstrumentu vēl var darbināt ne vairāk, kā 2 stundas.

Ja baterijas ir nolietotas jau pirms mērinstrumenta darbināšanas, tas izstrādā 5 sekundes ilgu tonālo signālu jau tūlīt pēc ieslēgšanas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

Lietošana

Uzsākot lietošanu

Lietojot mērinstrumentu, tas noteiktos apstāklos izstrādā skaļu tonālo signālu. Tāpēc netuviniet to ausīm un citām tuvumā esošajām personām. Skaļš tonālais signāls var izraisīt dzirdes traucējumus.

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.

▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmainu iedarbība uz mērinstrumentu var nelabvēligi ietekmēt tā precizitāti.

Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stipriem triecieniem, pirms lietošanas vienmēr pārbaudiet tā precizitāti (skatīt sadaļu „lzīdzināšanās precizitāte“).

Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 4 stāvokli „ 🚙 on“. Tūlīt pēc ieslēgšanas mērinstruments izstaro lāzera starus no izvadlūkām 1.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attāluma.

Lai izslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 4 stāvoklī „off“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 40 °C, mērinstruments automātiski izslēdzas, šādi pasargājot lāzera diodi no sabojāšanās. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskās izslēgšanās deaktivizēšana

Ja aptuveni 30 minūtes netiek nospiests neviens no mērinstrumenta taustiniem, tas automātiski izslēdzas, šādi taupot baterijas.

Lai mērinstrumentu pēc tā automātiskās izslēgšanās no jauna ieslēgtu, ieslēdzēju 4 var vispirms pārvietot stāvoklī „off“ un tad no jauna ieslēgt mērinstrumentu parastā veidā, kā arī var vienreiz nospiest darba režima pārslēgšanas taustinu 2.

Lai deaktivizētu automatiskās izslēgšanās funkciju, nospiediet darba režima pārslēgšanas taustiņu 2 un turiet to nospiestu vismaz 3 sekundes ilgi laikā, kad mērinstruments ir ieslēgts. Lāzera stari īsi nomirgo, apstiprinot automatiskās izslēgšanās funkcijas deaktivizēšanu.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet.

Lāzera stars var apžilbināt citas tuvumā esošās personas.

Lai aktivizētu automatiskās izslēgšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Tonālā signāla deaktivizēšana

Pēc mērinstrumenta ieslēgšanas tonālais signāls vienmēr ir aktivizēts.

Lai deaktivizētu tonālo signālu, izslēdziet mērinstrumentu. Tad, turot nospiestu darba režīma pārslēgšanas taustiņu 2 vismaz 1 sekundi ilgi, no jauna ieslēdziet mērinstrumentu. Mērinstruments izstrādā trīs īsus tonālos signālus, apstiprinot tonālā signāla deaktivizēšanu.

Lai aktivizētu tonālo signālu, izslēdziet mēr-instrumentu un tad to no jauna ieslēdziet, ne-nospiežot darba režīma pārslēgšanas taustiņu 2.

Darba režimi

Strādājot ar mērinstrumentu, lietotājs var izvēlēties vienu no trim sekojošiem darba režīmiem.

• Krustiskas līnijas un punktveida lāzera stari: Mērinstruments projicē augšup un lejup divas krustiskas lāzera staru veidotas līnijas, kā arī izstaro trīs līmeniskus punktveida lāzera starus.
• Punktveida lāzera stari: Mērinstruments izstaro trīs limeniskus punktveida lāzera starus.
• Krustiskas līnijas un priekšējais punktveida lāzera stars: Mērinstruments projicē uz augšu un uz leju divas krustiskas lāzera staru veidotas līnijas, kā arī izstaro uz priekšpusi vērstu līmenisku punktveida lāzera staru.

Punktveida lāzera stari ir savstarpēji vērsti 90° lenkī, un arī krustiskās lāzera staru projicētās līnijas veido 90° lenkī. Punktveida lāzera stari un lāzera stari, kas veido krustiskās līnijas, ir savstarpēji perpendikulāri.

Pēc ieslēgšanas mērinstruments atrodas darba režīmā „Krustiskas līnijas un punktveida lāzera stari“. Lai izmainītu mēinstrumenta darba režīmu, nospiediet darba režīma pārslēgšanas taustiņu 2.

Darbs ar automātisko pašizlidzināšanos

Novietojiet mērinstrumentu uz līmeniska, stingra pamata, nostipriniet to uz turētāja 13 vai uz statīva 17.

Pēc mērinstrumenta ieslēgšanas tā pašizlīdzināšanās sistēma automātiski kompensē nolieci pašizlīdzināšanās diapazona robežās, kas ir ±4°. Pašizlīdzināšanās ir beigusies, ja lāzera staru projicētie punkti un/vai līnijas vairs nepārvietojas.

Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece no līmeniska stāvokļa virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4°, lāzera staru veidotās līnijas sāk mirgot. Ja ir aktivēts tonālais signāls, vismaz 30 sekundes ilgi skan īsu tonālo signālu secība. Pēc mērinstrumenta ieslēgšanas šis brīdinošais signāls uz 10 sekundēm tiek deaktivizēts, dodot laiku pašizlīdzināšanās procesam.

Novietojiet mērinstrumentu līmeniski un nogai-diet, līdz beidzas pašizlīdzināšanās process. Ja mērinstrumenta noliece nepārsniedz pašizlīdzināšanās diapazona robežas, kas ir ±4°, lāzera stari pārtrauc mirgot un izslēdzas tonālais signāls.

Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automatīiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokla izmaiņas. Tomēr, lai izvairītos no klūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Izlīdzināšanas precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad iespēju robežās mērinstruments jānostiprina uz statīva, ko var iegādāties tirdzniecības vietās, un jāuzstāda darba virsmas vidū.

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Ja mērinstrumenta pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jāremontē Bosch pilnvarotā remonta darbnīcā.

Ja limenisko lāzera staru noliece atrodas pieļau- jamo vērtību robežās, var uzskatīt, ka ir pārbau- dīta arī lāzera staru veidoto krustisko līniju izlīdzināšanās precizitāte (pa statenisko asi).

Horizontālās izlīdzināšanās precizitātes pārbaude

Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, līdzenu pamatu un 20 m lielu attālumu starp divām sienām A un B.

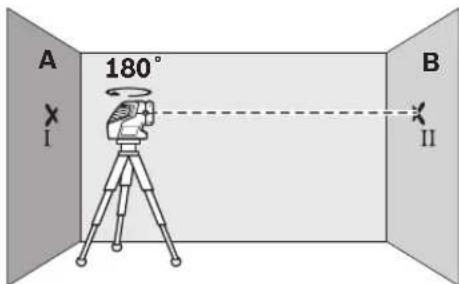

- Nostipriniet mērinstrumentu sienas A tuvumā uz statīva vai novietojiet uz stingra, līdzena pamata. leslēdziet mērinstrumentu.

- Vërsiet vienu no līmeniskajiem punktveida stariem uz tuvāko sienu A. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera stara projicēta apla viduspunktu (punkts I).

- Pagrieziet mērinstrumentu par 180°, nogai-diet, līdz beidzas pašizlīdzināšanās process, un atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas B (punkts II).

- Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināšanās process.

- Regulējot statīva augstumu vai lietojot pie-mērota biezuma paliktni, paceliet mērinstrumentu tādā augstumā, lai lāzera stara projicētā apļa viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu 11 uz sienas B.

Latviešu | 225

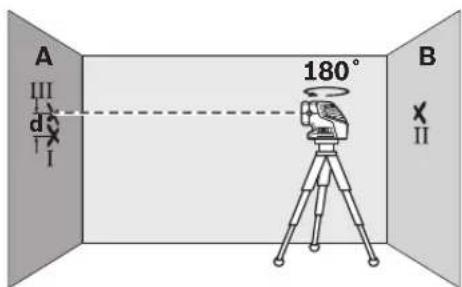

– Pagrieziet mērinstrumentu par 180°, neiz-mainot tā augstumu. Nogaidiet, līdz mērinstruments izlīdzinās, un tad atzīmējiet lāzera stara projicētā apļa viduspunktu uz sienas A (punkts III). Sekojiet, lai punkts III atrastos virs vai zem punkta I un iespējami tuvāk tam.
- Starpība d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāda ar mērinstrumenta pirmā punktveida stara faktisko nolieci pēc augstuma.

Atkārtojiet mērijumus abiem pārējiem punktiem. Šim nolūkam pirms katra mērijuma sākuma pagrieziet mērinstrumentu par 90°.

Ja mērišanas attālums ir 2 x 20 m = 40 m, maksimālā pieļaujamā noliece ir: 40 m x ±0,2 mm/m = ±8 mm.

Tas nozimē, ka starpība d starp punktiem I un III katram no trim mērijumiem nedrikst pārsniegt 8 mm.

Norādījumi darbam

Objektu markešanu vienmér veiciet at-bilstoši lāzera stara projicētā apļa vai līnijas viduspunktam. Lāzera stara projicētā apļa lielums vai līnijas platums mainās līdz ar attālumu no lāzera.

Darbs ar lāzera mērkplāksni

Lāzera mērķplāksne 14 Įauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā.

Lāzera mērkplāksnes 14 atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir izšķiramas arī no aizmugures.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni 7, nostipriniet to uz statīva 17 vītnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni 6. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinošo skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar universālā turētāja palīdzību (papildpiederums)

Ar universālā turētāja 13 palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmantojams arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju 13.

Darbs ar mērplāksni (papildpiederums) (skatīt attēlus A-B)

Lietojot mērplāksni 16, ar mērinstrumenta palī-dzību var izdarīt atzīmes uz grīdas vai arī pārnest tās uz sienas lāzera stara augstumā.

Izmantojot mērplāksnes kvadrātisko nullauku un skalu, iespējams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši marķēšanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attā-lumā vai spilgtā saules gaismā, mērplāksnes 16 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novēro-tājs skatās uz mērplāksni paralēli staram.

226 | Latviešu

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsarg-brilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles un kā aizsargbrilles, vadot satiksmes li-dzekļus. Lāzera skatbrilles nenodrošina piln-vērtīgu acu aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darba operāciju piemēri

Vispārēji norādījumi

Vienmēr novietojiet mērinstrumentu pārbaudā-mās virsmas vai malas tuvumā un pirms mērījumu uzsākšanas nogaidiet, līdz beidzas tā pašizlīdzināšanās process.

Vienmēr mēriet attālumu starp lāzera staru vai tā veidoto līniju un pārbaudāmo virsmu vai malu divos savstarpēji pēc iespējas tālāk izvietotos punktos (piemēram, ar mērplāksni 16).

Stateniskuma un limeniskuma pärbaude (skatit attelus C - D)

Lai pārbaudītu stateniskumu (piemēram, virsmām), izvēlieties darba režīmu ar krustiska-jām līnijām. Divos punktos izmēriet attālumu starp lāzera staru veidoto līniju krustpunktu un pārbaudāmo virsmu. Ja abas attāluma vērtības ir vienādas, virsma ir stateniska.

Lai pārbaudītu līmeniskumu, līdzīgā veidā izmēriet attālumu starp vienu no līmeniskajiem punktveida stariem un pārbaudāmo virsmu.

Ja iespējams, nostipriniet mērinstrumentu uz statīva 17 vai uz turētāja 13. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu vai turētāju. lestādiet vienu no punktveida lāzera stariem vēlamajā augstumā. Pagrieziet mērinstrumentu tā, lai neizmainītos tā augstums un lāzera stars pārvietotos uz mērka vietu, un tad atzīmē-jiet mērka vietas augstumu vai pārbaudiet to.

Taisnu leŋku indikācija un pārbaude (skatīt attēlu G-H)

Lai pārbaudītu taisnu lenķi horizontālā plaknē (piemēram, starp divām virsmām), izvēlieties darba režīmu ar trim punktveida lāzera stariem. Novietojiet mērinstrumentu tā, lai attālums starp plakni A un pirmo punktveida staru būtu vienāds divos punktos. Tad pārbaudiet attālumu starp plakni B un otro punktveida staru divos punktos. Ja arī šīs abas attāluma vērtības ir vienādas, lenķis starp virsmām ir taisns.

Lai pārbaudītu taisnu lenķi vertikālā plaknē, izvēlieties darba režīmu ar krustiskajām līnijām un pārbaudiet, vai plakne A ir stateniska un plakne B – līmeniska.

Gridas punkta pärnešana uz griestiem (skatit attēlus I-J)

Izvēlieties darba režimu ar krustiskajām līnijām. Savietojiet lāzera staru veidoto līniju apakšējo krustpunktu ar pārnesamo punktu. Atzīmējiet uz griestiem lāzera staru veidoto līniju augšējo krustpunktu. Līdzīgā veidā var pārnest ari griestu punktus uz grīdu.

Veicot metāla profilu montāžu sausbūvēs, novietojiet mērinstrumentu ar abiem magnētiem 5 uz iemontētā profila. izmēriet attālumu no lāzera staru veidoto līniju krustpunkta līdz profila malai. Pārnesiet šo attālumu uz blakusesošo metāla profilu, kas nostiprināts pie griestiem vai uz grīdas.

Taisna leŋka iezimēšana (skatīt attēlu K)

Izvēlieties darba režīmu „Krustiskas līnijas un punktveida lāzera stari“. Savietojiet lāzera staru veidoto līniju krustpunktu ar taisnā lenka virsotni, no kuras jāsākas abām lenka malām. lezimējiet abas lenka malas gar lāzera staru veidotajām līnijām.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aiz-sargsomā.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu korpusu ar mitru, mīkstu lupatiņu. Nelietojiet izstrādājumu apkopei kīmiski aktivus tīrīšanas līdzekļus vai organiskos škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem spēkiem.

Pieprasot konsultācijas un nomainot rezerves dajas, lūdzam noteikti uzrādīt 10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta markejuma plāksnītes.

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā 12.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnė:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: + 371 67 14 62 62

Telefakss: + 371 67 14 62 63

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Tikai ES valstim

Neizmetiet mērinstrumentu sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektro-niskajām ierīcēm un to pārstrādi, kā arī atbilstoši šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie mērinstrumenti jāsavāc, jāizjauc un jānodod pārstrādei apkārtējai videi nekaitīgā veidā, lai to sagsatavotu otrreizējai izmantošanai.

Akumulatori un baterijas

Neizmetiet akumulatorus un baterijas sadzīves atkritumu konteinerā un nemēginiet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas jāsavāc un jānodod otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai vīdei nekaitīgā veidā.

Tikai ES valstim

Saskaņā ar direktīvu 91/157/EEK, bojātie vai nolietotie akumulatori un baterijas jānodod otrreizējai pārstrādei.

Tiesības uz izmaiņām tiek saglabātas.

228 | Lietuviškai

Saugos nuorodos
