GPL 5 C Professional - 3743 BOSCH - Panduan pengguna gratis

PANDUAN PENGGUNA GPL 5 C Professional BOSCH

Petunjuk-Petunjuk untuk Keselamatan Kerja

Semua petunjuk-petunjuk harus dibaca, supaya penggunaan alat pengukur tidak membahayakan dan selalu aman. Janganlah menutupi atau menghapus label pada alat pengukur tentang keselamatan kerja. SIMPANKAN PETUNJUK-PETUNJUK INI DENGAN SEKSAMA.

▶ Peringatan – jika digunakan sarana penggunaan atau sarana penyetelan yang lain daripada yang disebutkan di sini atau dilakukan cara penggunaan yang lain, bisa terjadi penyinaran yang membahayakan.
▶ Alat pengukur dipasok dengan label tentang keselamatan kerja dalam bahasa Inggeris (pada gambar dari alat pengukur pada halaman bergambar ditandai dengan nomor 10).

Sinar laser kelas 2

Jangan melihat ke sinar

IEC 60825-1:2007-03 <1 mW, 635 nm

Sebelum Anda menggunakan alat pengukur untuk pertama kali, tempelkan label tentang keselamatan kerja dalam bahasa negara Anda yang ikut dipasok, di atas label dalam bahasa Inggris ini.
Janganlah mengarahkan sinar laser pada orang-orang lain atau binatang dan jangan-lah melihat ke sinar laser. Alat pengukur ini menghasilkan sinar laser kelas 2 sesuai dengan peraturan IEC 60825-1. Sinar ini bisa merusakkan mata.
Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelindung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser.
Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik.

Biarkan alat pengukur ini direparasikan oleh orang-orang yang ahli dan berpengalaman saja dan hanya dengan menggunakan suku cadang yang asli bermerek Bosch.
Dengan demikian keselamatan kerja dengan alat pengukur ini selalu terjamin.
Janganlah membiarkan anak-anak menggunakan alat pengukur dengan sinar laser ini tanpa bimbingan. Tanpa disengaja anak-anak bisa merusakkan mata orang lain dengan sinar laser.
Janganlah menggunakan alat pengukur di ruangan yang terancam bahaya terjadinya ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Di dalam alat pengu-kur bisa terjadi bunga api, yang lalu menyulut debu atau uap.

Janganlah mendekatkan alat pengukur dan reflektor (alat pemantulan) 14 pada alat pemacu jantung (pacemaker). Magnet-magnet dari alat pengukur dan reflektor (alat pemantulan) mengadakan medan magnet yang bisa mengganggu fungsi dari alat pemacu jantung.

Jauhkan alat pengukur dan reflektor (alat pemantulan) 14 dari media penyimpanan data yang magnetis dan alat-alat yang peka magnet. Daya magnet dari alat pengukur dan reflektor (alat pemantulan) bisa mengakibatkan data-data hilang untuk selamanya.

Penjelasan tentang cara berfungsi

Bukakan halaman lipatan dengan gambar dari alat pengukur dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan.

Alat pengukur ini cocok untuk menentukan dan memeriksa garis-garis mendatar dan tegak lurus serta titik-titik tegak lurus.

266 | Bahasa Indonesia

Data teknis

Laser titik GPL 5 C
	Professional
Nomor model	3 601 K66 3..
Jarak pengukuran hingga ^1)
- sinar titik horisontal	30 m
- titik potong garis laser ke atas	10 m
- garis laser ke atas	7 m
- titik potong garis laser ke bawah	5 m
- garis laser ke bawah	3 m
Ketelitian pengukuran ± 0,2 mm/m
Ketelitian sudut (90°)
- sinar titik	± 0,4 mm/m
- silang tegak lurus	± 0,4 mm/m
Batas penyetelan otomatis khusus	± 4^
Waktu penyetelan khusus	<4 s
Suhu kerja	-10 °C ... +40 °C
Suhu penyimpanan	-20 °C ... +70 °C
Kelembaban udara relatif maks.	90 %
Kelas laser	2
Jenis laser	635 nm, <1 mW
C_6	1
Ulir untuk tripod	1/4", 5/8"
Baterai	4 x 1 , 5 V L R 6 ( A A )
Kemampuan baterai pada penggunaan
- silang tegak lurus dan titik laser	9 h
- t i t i k l a s e r	20 h
- silang tegak lurus dan titik depan	12 h
Berat sesuai dengan EPTA-Procedure 01/2003	0,6 kg
Ukuran	146 x 57 x 119 mm
Jenis keamanan	IP 54 (lindungan terhadap debu dan air penyiraman)

1) Jarak pengukuran bisa berkurang, jika keadaan sekeliling tidak menguntungkan (misalnya sinar matahari yang langsung).

Perhatikanlah nomor model yang tercantum pada label tipe alat pengukur Anda, karena nama dagang dari beberapa alat pengukur bisa berbeda.

Anda bisa mengidentifikasikan alat pengukur Anda dengan pasti, dengan nomor seri 11 pada label tipe.

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian alat pengukur pada gambar sesuai dengan gambar alat pengu-kur pada halaman bergambar.

1 Lubang pengedar sinar laser
2 Tombol untuk menyetel jenis penggunaan
3 Petanda untuk baterai
4 Tombol untuk menghidupkan dan mematikan

5 Magnet-magnet

6 Ulir untuk tripod 5/8"

7 Ulir untuk tripod 1/4"

8 Penguncian tutup kotak baterai

9 Tutup kotak baterai

10 Label keselamatan kerja dengan laser

11 Nomor model

12 Tas pelindung

13 Penopang universal*

14 Reflektor (alat pemantulan) sinar laser

15 Kaca mata untuk melihat sinar laser*

16 Pelat ukur dengan kaki*

17 Tripod*

* Aksesori yang ada dalam gambar atau yang dijelaskan tidak termasuk dalam mesin standar yang dipasok.

Cara memasang

Memasang/mengganti baterai

Untuk menjalankan alat pengukur ini dianjurkan penggunaan baterai-baterai mangan-alkali.

Untuk membuka tutup kotak baterai 9, geserkan penguncian tutup kotak baterai 8 dalam arah panah dan bukakan tutup kotak baterai.

Pasangkan baterai-baterai. Perhatikan positip dan negatip dari baterai, sesuai dengan gambar pada bagian dalam dari tutup kotak baterai.

Jika baterai-baterai mulai mengosong, berbunyi satu nada sinyal selama 5 detik. Petanda baterai

3 berkedip-kedip merah secara menerus. Alat pengukur masih bisa digunakan selama kurang dari 2 jam.

Jika baterai-baterai pada waktu alat pengukur dihidupkan sudah lemah, nada sinyal 5 detik berbunyi segera setelah alat pengukur dihidupkan.

Gantikanlah selalu semua baterai sekaligus. Gunakanlah baterai-baterai yang sama mereknya dan dengan kapasitas yang sama.

▶ Keluarkanlah baterai-baterai dari alat peng-ukur, jika alat pengukur tidak digunakan untuk waktu yang lama. Jika baterai disimpan untuk waktu yang lama, baterai bisa berkorosi dan mengosong sendiri.

Penggunaan

Cara penggunaan

Selama menggunakan alat pengukur, dalam keadaan tertentu bisa berbunyi nada sinyal yang keras. Oleh sebab itu jauhkan alat pengukur dari telinga Anda atau dari orang lain. Nada yang keras bisa merusakkan pendengaran.

▶ Lindungilah alat pengukur terhadap cairan dan sinar matahari yang langsung.

Jagalah supaya alat pengukur tidak terkena suhu yang luar biasa atau perubahan suhu yang luar biasa. Misalnya, janganlah meninggalkan alat pengukur untuk waktu yang lama di dalam mobil. Jika ada perubahan suhu yang besar, biarkan alat pengukur mencapai suhu yang merata dahulu sebelum Anda mulai menggunakannya. Pada suhu yang luar biasa atau jika ada perubahan suhu yang luar biasa, ketelitian pengukuran alat pengukur bisa terganggu.

Jagalah supaya alat pengukur tidak terbentur atau terjatuh. Jika alat pengukur terkena daya yang besar dari luar, sebelum melanjutkan penggunaan alat pengukur, lakukanlah selalu pemeriksaan ketelitian pengukuran (lihat „Ketelitian pengukuran“).

Sebelum mengangkut alat pengukur, matikan dahulu alat pengukur. Jika alat pengukur dimatikan, unit penimbang terkunci, karena unit penimbang ini bisa rusak jika terkena goncangan.

268 | Bahasa Indonesia

Untuk menghidupkan alat pengukur, dorongkan tombol untuk menghidupkan dan mematikan 4 ke posisi „o n “ . Segera setelah alat dihidupkan, alat pengukur mengedarkan sinar laser dari lubang-lubang pengedar sinar laser 1.

Janganlah mengarahkan sinar laser pada orang-orang lain atau binatang dan jangan-lah melihat ke sinar laser, juga tidak dari jarak jauh.

Jika suhu kerja maks. yang diizinkan sebesar 40 °C dilampaui, alat pengukur padam sendiri untuk melindungi diode laser. Setelah alat pengukur menjadi dingin, alat pengukur siap pakai dan bisa dihidupkan kembali.

Mematikan pemadaman otomatis

Jika selama kira-kira 30 menit tidak ada tombol pada alat pengukur yang ditekan, untuk menghemat baterai, alat pengukur padam secara otomatis.

Untuk menghidupkan kembali alat pengukur setelah pemadaman otomatis, tombol untuk menghidupkan dan mematikan 4 didorongkan ke posisis „off“ dahulu dan kemudian alat pengukur dihidupkan kembali, atau tombol untuk menyetel jenis penggunaan 2 ditekan satu kali.

Untuk mematikan pemadaman otomatis, tekankan (pada alat pengukur dalam penyetelan hidup) tombol untuk menyetel jenis penggunaan 2 selama paling sedikit 3 detik. Jika pemadaman otomatis sudah mati, sinar laser-sinar laser berkedip-kedip sebentar sebagai konfirmasinya.

Janganlah meninggalkan alat pengukur yang hidup tanpa pengawasan dan matikan segera alat pengukur setelah penggunaannya. Sinar laser bisa merusakkan mata dari orang-orang lain.

Untuk mengaktifkan pemadaman otomatis, matikan dahulu alat pengukur, kemudian alat pengukur dihidupkan.

Mematikan nada sinyal

Setelah alat pengukur dihidupkan, fungsi nada sinyal selalu dalam keadaan aktif.

nengkur mematikan nada sinyal, matikan alat pengukur. Tekan tombol untuk menyetel jenis penggunaan 2 selama paling sedikit 1 detik sambil menghidupkan kembali alat pengukur. Sebagai konfirmasi dari pemadaman nada sinyal, berbunyi tiga nada sinyal yang singkat.

Untuk mengaktifkan fungsi nada sinyal, matikan alat pengukur dan hidupkan kembali alat pengukur tanpa menekan tombol untuk menyetel jenis penggunaan 2.

Macam penggunaan

Alat pengukur dilengkapi dengan tiga jenis penggunaan, dan Anda sewaktu-waktu bisa mengganti jenis penggunaannya:

• Silang tegak lurus dan titik laser: alat pengukur menghasilkan masing-masing dua garis laser yang bersilang ke atas dan ke bawah serta tiga sinar titik horisontal.
• Titik laser: alat pengukur menghasilkan tiga sinar titik horisontal.
• Silang tegak lurus dan titik depan: alat pengukur menghasilkan masing-masing dua garis laser yang bersilang ke atas dan ke bawah serta satu sinar titik horisontal ke depan.

Sinar titik-sinar titik berkedudukan dalam sudut 90° satu terhadap lainnya, garis laser-garis laser bersilangan juga dalam sudut 90°. Sinar titik-sinar titik dan garis laser-garis laser berkedudukan tegak lurus satu di atas yang lain.

Setelah dihidupkan, alat pengukur berada dalam jenis penggunaan „silang tegak lurus dan titik laser“. Untuk mengganti jenis penggunaan, tekan tombol untuk menyetel jenis penggunaan 2.

Bekerja dengan penyetelan otomatis

Pasangkan alat pengukur pada alas yang datar dan keras, kencangkan pada penopang 13 atau tripod 17.

Setelah dihidupkan, penyetelan otomatis secara otomatis menyeimbangkan ketidak rataan dalam batas-batas penyetelan otomatis sebesar ±4°. Penyetelan rampung, jika titik laser-titik laser atau garis laser-garis laser tidak bergerak lagi.

Jika penyetelan otomatis tidak bisa berfungsi, misalnya jika alas keberadaan alat pengukur berbeda lebih dari 4° dari garis mendatar, sinar laser-sinar laser mulai berkedip-kedip. Jika fungsi nada sinyal hidup, satu nada sinyal berbunyi selama maksimal 30 detik dalam urutan cepat. Dalam waktu 10 detik setelah alat pengukur dihidupkan, nada sinyal ini mati, supaya alat pengukur dapat disetelkan.

Letakkan alat pengukur secara datar dan tunggulah sampai dilakukan penyetelan otomatis. Segera setelah alat pengukur berada dalam batas-batas penyetelan otomatis sebesar ± 4°, sinar laser-sinar laser menyala menetap dan nada sinyal mati.

Jika selama penggunaan, alat pengukur digoncangkan atau dipindahkan, alat pengukur melakukan penyetelan otomatis. Setelah penyetelan ini, periksalah posisi dari sinar laser-sinar laser terhadap titik-titik patokan, untuk menghindarkan terjadinya kesalahan yang diakibatkan karena alat pengukur dipindahkan.

Ketelitian pengukuran

Pengaruh terhadap ketelitian

Pengaruh terbesar terhadap ketelitian berasal dari suhu lingkungan sekeliling. Khususnya perbedaan suhu dari bumi ke atas bisa mempengaruhi sinar laser.

Berhubung perbedaan dari lapisan-lapisan suhu di dekat tanah paling besar, alat pengukur sebisanya dipasangkan pada tripod yang bisa dibeli secara lazim, dan dipasangkan di tengah medan kerja.

Selain pengaruh dari luar, pengaruh khusus dari alat sendiri (misalnya jika jatuh atau kena benturan yang kuat) bisa mengakibatkan ketidak tepatan. Oleh sebab itu, periksalah selalu ketepatan pengukuran dari alat pengukur setiap kali sebelum menggunakannya.

Jika pada pemeriksaan ketelitian ternyata hasil pengukuran alat pengukur tidak tepat dan melebihi ambang batas maksimal, biarkan alat pengukur direparasikan oleh Service Center Bosch.

Jika ketelitian pengukuran sinar laser-sinar laser horisontal berada dalam ambang batas maksimal yang diizinkan, ketelitian pengukuran dari garis laser-garis laser bersilang (sumbu tegak lurus) juga sudah terperiksa.

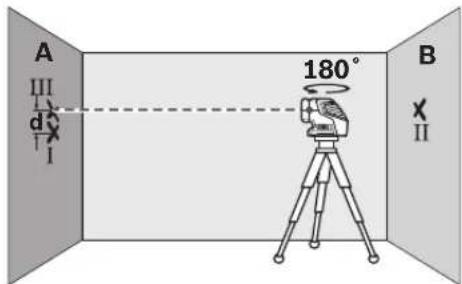

Memeriksa ketelitian pengukuran mendatar

Untuk melakukan pemeriksaan ini, dibutuhkan jarak yang kosong sepanjang 20 m pada alas yang keras di antara dua dinding A dan B.

- Pasangkan alat pengukur di dekat dinding A pada satu tripod atau letakkannya pada alas yang keras dan rata. Hidupkan alat pengukur.

- Bidikkan satu sinar titik yang mendatar pada dinding A yang berada di dekat. Biarkan alat pengukur melakukan penyetelan otomatis. Tandai tengah-tengah dari titik laser pada dinding (titik 1).

270 | Bahasa Indonesia

• Putarkan alat pengukur sebanyak 180°, biarkan alat pengukur melakukan penyetelan otomatis, dan tandai titik tengah dari sinar laser pada dinding B di seberang (titik II).
• Pindahkan alat pengukur - tanpa memutarkannya - ke dekat dinding B, hidupkan alat pengukur dan biarkan alat pengukur melakukan penyetelan otomatis.

- Setelkan ketinggian alat pengukur sedemikian (dengan menggunakan tripod atau jika perlu dengan ganjelan), sehingga titik tengah dari sinar laser mengena persis pada titik II pada dinding B yang ditandakan sebelumnya.

- Putarkan alat pengukur sebesar 180°, tanpa merubah ketinggiannya. Biarkan alat pengukur melakukan penyetelan otomatis dan tandai titik tengah dari sinar laser pada dinding A

(titik III). Perhatikanlah supaya titik III berada secara setegak lurus mungkin di atas atau di bawah titik I.

- Selisih d di antara kedua titik-titik I dan III yang ditandakan pada dinding A adalah selisih ketinggian sebenarnya dari alat pengukur untuk sinar titik pertama.

Ulangi pengukuran untuk kedua sinar titik lainnya. Untuk melakukannya, putarkan alat pengukur sebelum mulai melakukan pengukuran masing-masing sebesar 90°.

Pada jarak pengukuran sebesar 2 x 20 m = 40 m selisih maksimal yang diizinkan adalah: 40 m x ±0,2 mm/m = ±8 mm.

Dengan demikian selisih d di antara kedua titik-titik 1 dan III yang diizinkan pada masing-masing dari ketiga pengukuran maksimal sebesar 8 mm.

Petunjuk-petunjuk untuk pemakaian

▶ Berilah selalu tanda hanya pada tengah-tengah dari titik laser atau garis laser.

Besarnya titik laser atau lebarnya garis laser berubah sesuai dengan perubahan jarak.

Bekerja dengan reflektor (alat pemantulan)

Dengan reflektor (alat pemantulan) 14 sinar laser menjadi lebih jelas terlihat jika keadaan sekeliling tidak menguntungkan dan pada jarak yang jauh.

Paruh yang memantulkan dari reflektor sinar laser 14 membuat garis laser tampak lebih jelas, dengan bantuan paruh yang transparan garis laser juga tampak dari sebelah belakang dari reflektor sinar laser.

Mengukur dengan tripod (aksesori)

Satu tripod bisa menjadi alas untuk mengukur yang stabil dan ketinggiannya bisa dirubah. Pasangkan alat pengukur dengan ulir untuk tripod 1/4" 7 pada ulir dari tripod 17 atau tripod tustel lainnya yang lazim bisa dibeli. Untuk mengencangkan pada tripod konstruksi bangunan yang lazim bisa dibeli, gunakan ulir untuk tripod 5/8" 6. Kencangkan alat pengukur dengan baut pengunci dari tripod.

Mengencangkan dengan penopang universal (aksesori)

Dengan menggunakan penopang universal 13 alat pengukur bisa dikencangkan misalnya pada permukaan yang tegak lurus, pipa-pipa atau bahan-bahan yang bisa menjadi magnetis. Penopang universal juga bisa digunakan sebagai tripod lantai dan memudahkan penyetelan ketinggian alat pengukur.

Ratakan penopang universal 13 secara kira-kira, sebelum Anda menghidupkan alat pengukur.

Bekerja dengan pelat ukur (aksesori) (lihat gambar-gambar A-B)

Dengan bantuan pelat ukur 16 Anda bisa memindahkan tanda-tanda laser pada lantai atau ketinggian laser pada dinding.

Dengan medan nol dan skala Anda bisa mengukurkan selisih terhadap ketinggian yang dikehendaki dan memindahkannya ke tempat lain. Dengan demikian Anda tidak harus menyetelkan ketinggian yang dipindahkan secara seksama pada alat pengukur.

Pelat ukur 16 dilapisi dengan lapisan yang memantulkan, yang membuat sinar laser pada jarak yang jauh atau jika matahari bersinar terang terlihat lebih jelas. Kecerahan ini hanya terlihat, jika Anda melihat pada pelat ukur sejajar dengan sinar laser.

Kaca mata untuk melihat laser (aksesori)

Kaca mata untuk melihat laser menyaring cahaya lingkungan. Dengan demikian sinar merah dari laser bagi mata kita tampak lebih cerah.

Janganlah menggunakan kaca mata untuk melihat sinar laser sebagai kaca mata pelindung. Kaca mata ini berguna untuk melihat sinar laser dengan lebih jelas, akan tetapi tidak melindungi mata terhadap sinar laser.
Janganlah memakai kaca mata untuk melihat sinar laser sebagai kaca mata hitam atau jika sedang mengendarai kendaraan. Kaca mata untuk melihat sinar laser tidak melindungi mata terhadap sinar ultra violet dan membuat mata tidak mengenali warna dengan baik.

Contoh untuk penggunaan

Petunjuk-petunjuk umum

Tempatkan alat pengukur selalu dekat pada bidang atau sisi yang akan diperiksa, dan sebelum melakukan pengukuran, biarkan alat pengukur melakukan penyetelan otomatis dahulu. Ukurkan jarak-jarak antara sinar laser atau garis laser dan satu bidang atau sisi selalu pada dua titik yang berada sejauh mungkin (misalnya dengan pelat ukur 16).

Memeriksa ketegak lurusan dan kedataran (lihat gambar-gambar C-D)

Untuk memeriksa ketegak lurusan (misalnya bidang-bidang), pilihan satu jenis penggunaan dengan silang tegak lurus. Ukurkan pada dua titik jarak antara titik potong dari garis laser-garis laser dan bidang yang akan diperiksa. Jika kedua jarak sama besarnya, bidang tegak lurus. Untuk memeriksa kedataran, periksalah jarak antara satu sinar titik mendatar dan bidang yang akan diperiksa seperti di atas.

Kencangkan alat pengukur sedapat mungkin pada satu tripod 17 atau penopang 13. Ratakan tripod atau penopang secara kira-kira, sebelum Anda menghidupkan alat pengukur. Bidikkan satu sinar titik pada ketinggian yang dikehendaki. Putarkan alat pengukur ke tempat sasaran, tanpa merubah ketinggiannya, dan pindahkan atau periksakan ketinggian pada tempat sasaran.

Menguji dan memeriksa sudut siku (lihat gambar-gambar G-H)

Untuk memeriksa sudut siku pada dataran horizontal (misalnya antara dua bidang), pilihan salah satu dari jenis penggunaan dengan tiga titik laser. Setelkan alat pengukur sedemikian, sehingga jarak antara bidang A dan sinar titik pertama pada dua titik adalah sama. Kini periksalah jarak antara bidang B dan sinar titik kedua pada dua titik. Jika jaraknya sama pula, maka bidang-bidang berada dalam sudut siku. Untuk memeriksa sudut siku pada dataran vertical, pilihan salah satu jenis penggunaan dengan silang-silang tegak lurus dan periksalah, apakah keberadaan bidang A vertikal dan bidang B horizontal.

272 | Bahasa Indonesia

Memindahkan titik di lantai (tegak lurus) pada langit-langit (lihat gambar-gambar I-J)

Pilihkan salah satu jenis penggunaan dengan silang-silang tegak lurus. Bidikkan titik potong dari garis laser-garis laser bawah pada titik tegak lurus yang akan dipindahkan. Berikan tanda dari titik potong dari garis laser-garis laser atas pada langit-langit. Dengan cara yang sama, titik-titik pada langit-langit bisa dipindahkan pada lantai.

Pada waktu memasang profil-profil logam pada konstruksi bangunan kering, pasangkan alat pengukur dengan kedua magnet 5 pada satu profil yang sudah dipasangkan. Ukurkan jarak dari titik potong garis laser-garis laser ke pinggiran profil. Pindahkan jarak ke profil logam di hadapan pada langit-langit atau pada lantai.

Menandai sudut siku (lihat gambar K)

Pilihkan jenis penggunaan „silang tegak lurus dan titik laser“. Bidikkan alat pengukur dengan titik potong dari garis laser-garis laser pada titik patokan, dari titik ini sudut siku harus mulai. Tandai sepanjang garis laser-garis laser kedua sisi dari sudut.

Rawatan dan servis

Rawatan dan kebersihan

Simpankan dan transportasikan alat pengukur hanya di dalam tas pelindung yang ikut dipasok. Jagalah supaya alat pengukur selalu bersih.

Janganlah memasukkan alat pengukur ke dalam air atau cairan lainnya.

Jika alat pengukur kotor, bersihkannya dengan lap yang lembab dan lunak. Janganlah menggunakan deterjen atau tiner.

Bersihkanlah secara berkala, terutama permukaan pada lubang pengedar sinar laser, dan perhatikanlah apakah ada bulu yang mencemarinya.

Jika pada suatu waktu alat pengukur tidak berfungsi meskipun alat pengukur telah diproduksikan dan diperiksa dengan teliti, maka reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi. Janganlah sekali-kali membuka sendiri alat pengukur.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe alat pengukur.

Jika alat pengukur harus direparasikan, kirim-kannya di dalam tas pelindung 12.

Layanan pasca beli dan konsultasi bagi pelanggan

Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di:

www.bosch-pt.com

Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya.

Indonesia

PT. Multi Tehaka

Kawasan Industri Pulogadung

Alat pengukur, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup.

Sel aki/baterai:

Janganlah membuang sel aki/baterai ke dalam sampah rumah tangga, ke dalam api atau ke dalam air. Sel aki/baterai sebaiknya dikumpulkan, didaur ulangkan atau dibuang sesuai dengan upaya untuk melindungi lingkungan hidup.

Perubahan adalah hak Bosch.
