GPL 5 C Professional - Etäisyysmittari BOSCH - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	Lasermittari
Tuotemerkki	Bosch
Malli	GPL 5 C Professional
Maksimimittausetäisyys	50 m
Tarkkuus	±2 mm
Mittayksiköt	mm, cm, m, ft/in
Mittaustoiminnot	Etäisyys, pinta-ala, tilavuus, epäsuora mittaus (Pythagoras), jatkuva yhteen-/vähennyslasku
Laserluokka	2 (<1 mW) – silmä suojattava
Virransyöttö	4 AA-paristoa 1,5 V
Akkukesto	Noin 30 000 mittausta
Automaattinen virrankatkaisu	5 minuutin jälkeen
Näyttö	LCD 4 riviä
Muisti	10 viimeisintä mittausta
Suojausluokka	IP54 (suojattu pölyltä ja roiskevedeltä)
Jalustakierre	1/4 tuumaa
Paino	250 g (paristojen kanssa)
Mitat	120 x 65 x 36 mm
Käyttölämpötila	-10 °C – +50 °C
Säilytyslämpötila	-20 °C – +60 °C
Huolto ja puhdistus	Pyyhi linssi pehmeällä ja kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä suuntaa sädettä silmiin. Käytä luokassa 2. Pidä poissa lasten ulottuvilta.
Varaosat ja korjattavuus	Korjaus vain valtuutetussa huollossa. Ei käyttäjän korjattavia osia.
Pakkauksen sisältö	Laite, paristot, rannehihna, kuljetuskotelo, käyttöohje

Usein kysytyt kysymykset - GPL 5 C Professional BOSCH

Kuinka vaihtaa Bosch GPL 5 C Professional -laitteen paristot?

Avaa laitteen takana oleva paristolokeron kansi. Poista käytetyt paristot ja aseta 4 uutta AA-paristoa oikein päin. Sulje kansi.

Kuinka suorittaa pinta-alan mittaus?

Paina Functio-painiketta valitaksesi pinta-alatilan. Tee ensin pituuden mittaus, paina sitten uudelleen leveyden saamiseksi. Laite laskee pinta-alan automaattisesti.

Mikä on tämän laitteen tarkkuus?

Tyypillinen tarkkuus on ±2 mm koko mittausalueella suotuisissa olosuhteissa. Se voi vaihdella valaistuksen ja pinnan laadun mukaan.

Mitä tehdä, jos laite ei näytä mitään?

Tarkista, että paristot on asennettu oikein ja ne ovat riittävästi ladattuja. Jos näyttö pysyy tyhjänä, vaihda paristot. Jos ongelma jatkuu, ota yhteyttä Bosch-huoltoon.

Kuinka käyttää epäsuoraa mittausta (Pythagoras)?

Ota käyttöön Pythagoras-tila. Mittaa ensin etäisyys (esim. näkyvä korkeus), sitten toinen kalteva etäisyys. Laite laskee automaattisesti saavuttamattoman etäisyyden (esim. seinän korkeus).

Kuinka puhdistaa etäisyysmittarin linssi?

Käytä pehmeää ja kuivaa liinaa linssin pyyhkimiseen. Älä koskaan käytä kemikaaleja, liuottimia tai hankaavia liinoja.

Onko laite vedenpitävä?

Laitteessa on IP54-suojaus pölyä ja roiskevesiä vastaan. Sitä ei ole suunniteltu upotettavaksi veteen. Vältä pitkäaikaista altistumista sateelle.

Kuinka säätää mittayksikkö?

Pidä Yksikkö-painiketta painettuna muutaman sekunnin ajan. Näyttö näyttää käytettävissä olevat yksiköt: mm, cm, m, ft/in. Vapauta, kun haluamasi yksikkö vilkkuu.

Kuinka kauan akku kestää?

Uusilla alkaliparistoilla akkukesto on noin 30 000 mittausta normaalikäytössä. Automaattinen virrankatkaisu 5 minuutin jälkeen säästää virtaa.

Mitä tehdä, jos näytöllä näkyy virhe 'Err'?

Err-koodi tarkoittaa virheellistä mittausta (kohde liian heijastava, liian tumma tai mittausalueen ulkopuolella). Tähtää sopivampaan pintaan tai pienennä etäisyyttä. Jos virhe toistuu, käynnistä laite uudelleen.

KÄYTTÖOHJE GPL 5 C Professional BOSCH

Kaikki ohjeet täytyy lukea, jotta voisi työskennellä vaarattomasti ja varmasti mittaustyökalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna englanninkielisellä varoituskilvellä (grafiik-kasivun mittaustyökalun kuvassa merkitty numerolla 10).

Lasersäteily laserluokka 2

älä katso säteeseen

IEC 60825-1:2007-03 <1 mW, 635 nm

Liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva oman kielesi tarra englanninkielisen kilven päälle.
- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.
Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.

• Älä anna lasten käyttää lasermittauslaitetta ilman valvontaa. He voivat sokaista ihmisiä.
• Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä käytä mittaustyökalua tai laserkohdetaulua 14 sydämentahdistimien lähellä. Mittaustyökalun ja laserkohdetaulun magneetti muodostavat kentän, joka voi häiritä sydämentahdistimien toimintaa.

Pidä mittaustyökalu ja laserkohdetaulu 14 poissa magneettisista taltioista ja magnetismille herkistä laitteista. Mittaustyökalun ja laserkohdetaulun magneetti saattaa aikaan-saada pysyvän tietohäviön.

Toimintaselostus

Käännä auki taittosivu, jossa on mittauslaitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen sekä kantapisteiden mittaukseen ja tarkistukseen.

Melutieto

Merkkiäänen A-arvioitu äänen painetaso on metrin etäisyydellä 80 dB(A). Älä pidä mittaustyökalua tiukasti korvaa vasten!

Suomi | 95

Tekniset tiedot

Pistelaser GPL 5 C
	Professional
Tuotenumero	3 601 K66 3..
Työalue1)
- Vaakasuorat pistesäteet	30 m
- Risteyspiste, laserlinjat ylöspäin	10 m
- Laserlinjat ylöspäin	7 m
- Risteyspiste, laserlinjat alaspäin	5 m
- Laserlinjat alaspäin	3 m
Vaaitustarkkuus ±0,2 mm/m
Kulmatarkkuus (90°)
- Pistesäteet	±0,4 mm/m
- Luotiristit	±0,4 mm/m
Tyypillinen itsevaaitusalue	± 4°
Tyypillinen vaaitusaika	<4 s
Käyttölämpötila	-10 °C ... +40 °C
Varastointilämpötila	-20 °C ... +70 °C
Ilma suhteellinen kosteus maks.	90 %
Laserluokka	2
Lasertyyppi	635 nm, <1 mW
C_6	1
Jalustan kiinnityskierre	1/4", 5/8"
Paristot	4 x 1,5 V LR6 (AA)
Käyttöaika käyttömuodossa
- Luotiristit ja laserpisteet	9 h
- Laserpisteet	20 h
- Luotiristit ja etupiste	12 h
Paino vastaa EPTA-Procedure 01/2003	0,6 kg
Mitat	146 x 57 x 119 mm
Kotelointi	IP 54 (pöly- ja roiskevesisuojattu)

1) Työalue saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
Ota huomioon mittauslaitteesi tyyppikilvessä oleva tuotenumero, yksittäisten mittauslaitteiden kauppanimitys saattaa valhdella.
Tyyppikilvessä oleva sarjanumero 11 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

96 | Suomi

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Käyttömuotopainike
3 Paristovaroitus
4 Käynnistyskytkin
5 Magneetit
6 Jalustan kiinnitys 5/8"
7 Jalustan kiinnitys 1/4"
8 Paristokotelon kannen lukitus
9 Paristokotelon kansi

10 Laser-varoituskilpi

11 Sarjanumero

12 Suojalaukku

13 Yleispidin*

14 Laser-kohdetaulu

15 Lasertarkkailulasit*

16 Mittauslaatta ja jalka*

17 Jalusta*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristoja.

Avaa paristokotelon kansi 9 työntämällä lukitus-ta 8 nuolen suuntaan ja käännä paristokotelon kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Kun paristot heikkenevät kuuluu kerran 5 s pitkä äänimerkki. Paristovaroitus 3 vilkkuu jatkuvasti punaisena. Mittaustyökalua voi vielä käyttää alle 2 h.

Jos paristot ovat heikkoja mittaustyökalua käynnistettäessä, kuuluu 5 s pitkä merkkiääni heti mittaustyökalun käynnistyksen jälkeen.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikai- sessa varastoinnissa.

Käyttö

Käyttöönotto

Kun mittaustyökalu käytetään, kuuluu mää- rätyissä olosuhteissa voimakas äänimerkki. Pidä tämän takia mittaustyökalu kaukana korvasta ja toisista henkilöistä. Voimakas ääni saattaa vahingoittaa kuuloa.
▶ Suojaa mittauslaite kosteudelta ja suoralta auringonvalolta.
- Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittausyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Vaaitustarkkuus").
Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Käynnistä mittaustyökalu työntämällä käynnistyskytkin 4 asentoon "on". Mittaustyökalu lähettää heti käynnistyksen jälkeen lasersäteitä ulostuloaukoista 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myös itse katso lasersäteeseen edes kaukaa.

Pysäytä mittaustyökalu työntämällä käynnistyskytkin 4 asentoon "off". Pysäytettäessä heiluriyksikkö lukkiutuu.

Jos suurin sallittu käyttölämpötila 40 °C ylittyy laite kytkeytyy pois päältä laserdiodin suojaamiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja se voidaan käynnistää.

Poiskytkentäautomatiikan poiskytkentä

Jos n. 30 minuutin aikana ei paineta mitään mittalaitteen painiketta, mittalaite sammuttaa it-sensä automaattisesti pariston säästämiseksi.

Mittaustyökalun käynnistystä varten uudelleen automaattisen poiskytkennän jälkeen voit joko työntää käynnistyskytkin 4 ensin asentoon "off" ja sitten käynnistää mittaustyökalu uudelleen, tai sitten voit painaa kerran käyttömuotopainiketta 2.

Kytke pois poiskytkentäautomatiikka pitämällä (mittaustyökalun ollessa käynnissä) käyttömuotopainike 2 painettuna vähintään 3 s. Poiskytkentäautomatiikan ollessa poiskytkettynä lasersäteet vilkkuvat lyhyesti vahvistuksena.

Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Kytke poiskytkentäautomatiikka käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen.

Merkkiäänen poiskytkentä

Kun mittaustyökalu käynnistetään, äänimerkki on aina kytkettynä.

Voit kytkeä pois merkkiäänen pysäyttämällä mittaustyökalu. Pidä käyttömuotopainike 2 painettuna vähintään 1 s, samalla kun taas käynnistät mittaustyökalun. Kolme lyhyttä äänimerkkiiä vahvistavat äänimerkin poiskytkennän.

Kytke äänimerkki käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen, painamatta käyttömuotopainiketta 2.

Käyttömuodot

Mittaustyökalussa on kolme käyttömuotoa, joiden välillä aina voit siirtyä:

• Luotiristit ja laserpisteet: Mittaustyökalu muodostaa kaksi risteävää laserlinjaa ylös ja alas sekä kolme vaakasuoraa pistesädettä.
• Laserpisteet: Mittaustyökalu tuottaa kolme vaakasuoraa pistesädettä.
• Luotiristit ja etupiste: Mittaustyökalu tuottaa kaksi risteävää laserlinjaa ylös ja alas sekä yhden vaakasuoran pistesäteen eteenpäin.

Pistesäteet kulkevat 90° kulmassa toisiinsa nähden, laserlinjat risteävät myös 90° kulmassa.

Pistesäteet ja laserlinjat kulkevat pystysuorassa toistensa päällä.

Käynnistyksen jälkeen mittaustyökalu on käyttömuodossa "luotiristit ja laserpisteet". Vaihda käyttömuotoa painamalla käyttömuotopainiketta 2.

Työskentely automaattisen vaaituksen kanssa

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle, kiinnitä se pidikkeeseen 13 tai jalustaan 17.

Käynnistyksen jälkeen automaattinen vaaitus ta-saa itsevaaitusalueen ±4° sisällä olevat epätasaisuudet automaattisesti. Vaaitus on päättynyt heti, kun laserpisteet tai laserlinjat eivät enää liiku.

Jos automaattinen vaaitus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat alkavat vilkkua. Kytketyllä äänimerkillä kuuluu nopeatempoinen äänimerkki korkeintaan 30 s. 10 s sisällä käynnistyksestä tämä hälytys kytkeytyy pois, mahdollistaen mittaustyökalun asennuksen.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsevaaitusta. Heti, kun mittaustyökalu taas on itsevaaitusalueen ± 4° sisällä, palavat lasersäteet pysyvästi ja äänimerkki kytkeytyy pois päältä.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden vaaituksen. Tarkista vaaituksen jälkeen laserlinjojen sijainnit vertailupisteeseen nähden, mittaustyökalun siirtymisen aiheuttamien vikojen välttämiseksi.

98 | Suomi

Vaaitustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattialta ylöspäin esiintyvät lämpötila-erot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostuma os suurin lähellä lattiaa ja maata, tulisi mittaustyökalu mahdollisuuksien mukaan sijoittaa yleismalliselle jalustalle ja keskelle työaluetta.

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus tarkistaa aina ennen työn aloittamista.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-korjaamossa.

Jos vaakasuorien lasersäteiden vaaitustarkkuus on suurimman sallitun poikkeaman sisällä, on myös risteävien lasersäteiden (pystysuora akseli) vaaitustarkkuus tarkistettu.

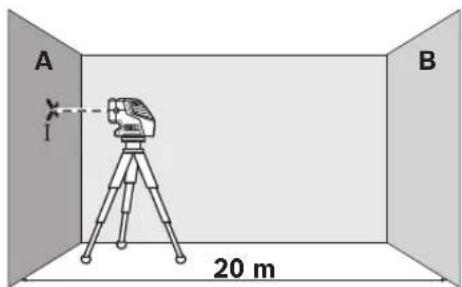

Vaakasuoran vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitaan 20 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

- Asenna mittaustyökalu lähelle seinää A, jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu.

- Suuntaa vaakasuora pistesäde läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus. Merkitse laserpisteiden keskipiste seinässä (piste 1).

- Kierrä mittaustyökalu 180°, anna sen vaait-tua ja merkitse lasersäteen keskipiste vastak-kaiselle seinälle B (piste II).

- Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen vaaittua.

- Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökaluln alle) lasersäteen pisteen keskipiste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.

- Kierrä mittaustyökalu 180°, muuttamattakorkeutta. Anna sen vaattua ja merkitse lasersäteen keskipiste vastakkaiselle seinälle A (piste III). Varmista, että piste III on mahdollisimman pystysuoraan pisteen I ylä- tai alapuolella.

- Kahden merkityn pisteen, 1 ja III erotus d seinässä A on mittaustyökalun ensimmäisen pistesäteen todellinen korkeuspoikkeama.

Toista mittausmenetelmä kahdelle muulle pistesäteelle. Kierrä sitä varten mittaustyökalu ennen jokaisen mittauksen alkua kulloinkin 90°.

Mittausmatkalla 2 x 20 m = 40 m suurin sallittu poikkeama on: 40 m x ±0,2 mm/m = ±8 mm. Ero d pisteiden 1 ja 111 välillä saa siis jokaisessa yksittäisessä kolmessa mittauksessa olla kor- keintaan 8 mm.

Työskentelyohjeita

Käytä aina vain laserpisteen tai laserlinjan keskipistettä merkintää varten. Laserpisteen koko tai laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely laser-kohdetaulun kanssa

Laserkohdetaulu 14 parantaa lasersäteen näkyvyyttä epäsuotuisissa olosuhteissa ja suurilla etäisyyksillä.

Heijastava puolikas laserkohdetaulusta 14 parantaa laserlinjan näkyvyyttä, laserlinja näkyy myös laserkohdetaulun takaa taulun läpinäkyvän puolikkaan läpi.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Kiinnitä mittaustyökalu 1/4"-jalustakiinnityksen 7 avulla jalustan 17 tai yleismallisen valokuvausjalustan kierteeseen. Tarvitset 5/8"-jalustakiinnikkeen 6 yleismalliseen rakennusjalustaan kiinnitystä varten. Ruuvaa kiinni mittaustyökalu jalustan lukitusruuvilla. Suuntaa jalusta karkeasti, ennen kuin käynnistät mittaustyökalun.

Kiinnitys yleispidikkeen avulla (lisätarvike)

Yleispidikkeen 13 avulla voit kiinnittää mittaus- työkalu esim. pystysuoriin pintoihin, putkiin tai magnetoitaviin materiaaleihin. Yleispidike sovel- tuu myös pöytäjalustaksi ja helpottaa mittaus- työkalun korkeussuuntausta.

Suuntaa yleispidike 13 karkeasti, ennen kuin käynnistät mittaustyökalun.

Työskentely mittauslaatan kanssa (lisätarvike) (katso kuvat A - B)

Mittauslaatan 16 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaustyökalun täsmällinen asetus siirrettävälle korkeudelle pois.

Mittauslaatassa 16 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslaattaa lasersäteen suunnasta.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattaa pois ympäristön valon. Tällön silmä näkee laserin punaisen valon kirkkaampana.

- Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.

Älä käytä lasertarkkailulaseja aurinkolasei-na tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa ja ne alentavat värien erotuskykyä.

Työesimerkkejä

Yleisiä ohjeita

Aseta aina mittaustyökalu lähelle pintaa tai reunaa, jota tulee tarkistaa, ja anna sen vaaittua ennen jokaisen mittauksen alkua.

Mittaa aina etäisyys lasersäteestä tai laserlinjasta pintaan tai reunaan kahdesta mahdollisimman kaukana toisistaan sijaitsevista pisteistä (esim. mittauslaatan 16 kanssa).

Pystysuoran ja vaakasuoran tarkistus (katso kuvat C-D)

Pystysuorien (esim. pintojen) tarkistusta varten valitset luotiristejä käyttävän käyttömuodon. Mittaa kahdesta pisteestä etäisyys laserlinjojen ristikohdasta tarkistettavaan pintaan. Jos etäisyydet ovat identtiset, on pinta kohtisuora.

Vaakasuorien tarkistuksessa tarkistat samalla tavalla etäisyyden vaakasuorasta pistesäteestä tarkistettavaan pintaan.

Korkeuksien siirto (katso kuvat E-F)

Asenna mahdollisuuksien mukaan mittaustyökalu jalustalle 17 tai pidikkeeseen 13. Suuntaa jalusta tai pidike karkeasti, ennen kuin käynnistät mittaustyökalun. Suuntaa pistesäde halutulle korkeudelle. Käännä mittaustyökalu kohteeseen sen korkeutta muuttamatta ja siirrä tai tarkista korkeus kohteessa.

Suorien kulmien näyttö ja tarkistus (katso kuvat G-H)

Suorien kulmien tarkistusta varten vaakatasossa (esim. kahden pinnan väliltä) valitset yhden käyttömuodon, joka käyttää kolmea laserpistettä. Suuntaa mittaustyökalu niin, että etäisyys pinnasta A ensimmäiseen pistesäteeseen on identtinen kahdessa pisteessä. Tarkista nyt etäisyys pinnasta B toiseen pistesäteeseen kahdesta pisteestä. Jos myös tämä etäisyys on identtinen, pinnat ovat suorassa kulmassa toisiinsa nähden.

Suoran kulman tarkistusta varten pystysuorissa pinnoissa valitset käyttömuodon, joka käyttää luotiristiä, ja tarkistat, että pinta A on pystysuora ja pinta B vaakasuora.

Lattiapisteen (luoti) siirto kattoon (katso kuvat I-J)

Valitse jokin luotiristejä käyttämä käyttömuoto. Suuntaa alempien laserlinjojen ristipiste siirrettävään luotipisteeseen. Merkitse ylempien laserlinjojen ristikohta kattoon. Juuri samalla tavalla voit siirtää pisteitä katosta lattiaan.

Aseta metalliprofiileja asennettaessa sisustusrakennuksessa mittaustyökalu asennettuun profiiliin molempien magneettien 5 avulla. Mittaa etäisyys laserlinjojen ristipisteestä profiilin reunaan. Siirrä etäisyys vastakkaiseen katossa tai lattiassa olevaan metalliprofiiliin.

Suoran kulman merkintä (katso kuva K)

Valitse jokin "luotiristejä ja laserpisteitä" käyttämä käyttömuoto. Suuntaa mittaustyökalun laserlinjojen ristipiste vertailukohtaan, josta suoran kulman tulee alkaa. Piirrä pitkin laserlinjoja kulman kummatkin sivut.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa suojataskussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittauslaitetta veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukos- sa säännöllisesti ja varo nukkaa.

Jos mittauslaitteessa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi. Älä itse avaa mittaustyökalua.

Ilmoita ehdottomasti kaikissa kyselyissä ja vara- osatilauksissa 10-numeroinen tuotenumero, jo- ka löytyy mittaustyökalun tyyppikilvestä.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 12 korjattavaksi.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrättämiseen.

Vain EU-maita varten:

Älä heitä mittaustyökaluja talousjätteisiin!

Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat mittaustyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Ladattavat paristot/paristot:

Älä heitä ladattavia paristoja/paristoja talousjätteisiin, tuleen tai veteen. Ladattavat paristot/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää direktiivin 91/157/ETY mukaisesti

Oikeus teknisiin muutoksiin pidätetään.

102 | Ελληνικά

1 Laserkiire väljumisava
2 Töörežiimi nupp
3 Patarei madala pinge indikaatortuli
4 Lüliti (sisse/välja)
5 Magnetid
6 5/8"-keermega statiivi ava
7 1/4"-keermega statiivi ava
8 Patareikorpuse kaane lukustus
9 Patareikorpuse kaas

10 Laseri hoiatussilt

11 Seerianumber

12 Kaitsekott

13 Universaalne kandur*

Augusta pärnešana (skatit attelus E-F)
