KÄYTTÖOHJE GLL 3-50P BOSCH

Kaikki ohjeet täytyy lukea ja noudattaa, jotta voidaan työskennellä vaarattomasti ja varmasti mittaustyökalun kanssa. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET HYVIN.

• Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
  Mittaustyökalu toimitetaan varustettuna englanninkielisellä varoituskilvellä (grafiikkasivun mittaustyökalun kuvassa merkitty numerolla 12).

Liimaa ennen ensimmäistä käyttöä toimitukseen kuu-luvan, oman kielesi tarra alkuperäisen englanninkieli-sen kilven päälle.

Älä koskaan suuntaa lasersädettä ihmi- siin tai eläimiin, älä myös itse katso lasersäteeseen. Tämä mittaustyökalu tuottaa laserluokan 2 lasersädettä IEC 60825-1 mukaan. Täten voit tahattomasti sokaista ihmisiä.

- Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.

- Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

70|Suomi

Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Laser-kohdetaulu

Älä käytä lasertähtäintaulua 21 sydämentahdistimien lähellä. Lasertähtäintaulun magneetti muodostaa kentän, joka voi häiritä sydämentahdistimien toimintaa.

- Pidä lasertähtäintaulu 21 poissa magneettisista taltioista ja magnetismille herkistä laitteista. Lasertähtäintaulun magneetti saattaa aikaansaada pysyviä tietohäviöitä.

Tuotekuvaus

Käännä auki taittosivu, jossa on mittaustyökalun kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen.

Tekniset tiedot

Ristilinjalaser GLL 3-50
Tuotenumero		3 601 K63 8..
Kantama1)
-normaalisti	m	10
-laservastaanottimen kanssa	m	5 - 50
Tasaustarkkuus	mm/m ±0,3
Luotipisteen kantama	m	5
Luotipisteen tarkkuus	mm/m ±0,6
Tyypillinen itsetasausalue	°	±4
Tyypillinen tasausaika	s	<
Käyttölämpötila	°C -10... +40
Varastointilämpötila	°C -20 ... +70
Ilman suhteellinen kosteus maks.	%	90
Laserluokka		2
Lasertyppi	nm	635
	mW	< 1
C6		1

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
* pöly- ja roiskevesisuojattu
Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero, yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella.
Tyyppikilvessä oleva sarjanumero 13 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Ristilinjalaser GLL 3-50

Impulssin lyhyin kesto	s	1/1600
Jalustan kiinnityskierre	"	1/4
	"	5/8
Paristot		4 x 1, 5 V LR6 (AA)
Käyttöaika vähintään	h	6
Polskytkentäautomatiikka n.	min	30
Paino vastaa
EPTA-Procedure 01/2003	kg	0,9
Mitat
- ilman kääntöjalustaa	mm	146 x 83 x 117
- kääntöjalustan kanssa	mm	∅ 201 x 197
Suojaus		IP 54*

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.
* pöly- ja roiskevesisuojattu
Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero, yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella.
Tyyppikilvessä oleva sarjanumero 13 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaustyökalun kuvaan.

1 Lasersäteen ulostuloaukko
2 Pulssitoiminnon näyttö
3 Pulssitoiminnon painike
4 Käyttömuotopainike
5 Paristokunnon osoitus
6 Jalustan kiinnitys 1/4"
7 Paristokotelo
8 Paristokotelon kansi
9 Napaisuusmerkintä
10 Paristokotelon kannen lukitus
11 Jalustan kiinnitys 5/8"
12 Laservaroituskilpi
13 Sarjanumero
14 Käynnistyskytkin
15 Ohjausyra
16 Ohjainkisko
17 Tukijalan lukitusruuvi
18 Säätökahva
19 Kääntöjalusta
20 Magneetit
21 Lasertähtäintaulu
22 Jalusta BS 150*
23 Lasertarkkailulasit*
24 Yleispidin BM 1*
25 Teleskooppitanko BT 350*
26 Vastaanottolevy ja jalka*
27 Laservastaanotin*
28 Pidike*
29 Laukku*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-mitukseen.

Suomi | 71

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaaniparistoja.

Avaa paristokotelon kansi 8 vetämällä lukituksesta10 ja kääntämällä paristokotelon kansi auki. Aseta paristot paikoilleen. Tarkista oikea napaisuus paristokotelon kannen ulkopinnassa olevasta kuvasta.

Jos pariston merkkivalo 5 vilkkuu punaista, paristot täytyy vaihtaa.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Kääntöjalustan käyttö

Pane mittaustyökalu ohjausuran 15 avulla sille tarkoitettuun kääntöjalustassa 19 olevaan ohjainkiskoon 16 ja työnnä mittaustyökalu jalustalle vasteeseen asti. Vedä irrotusta varten mittaustyökalu päinvastaiseen suuntaan pois kääntöjalustalta.

Teleskooppitankojen ulosveto

Käännä ulosvedettävän tukijalan lukitusruuvi 17 auki. Vedä tukijalka ulos. Lukitse tukijalka kiertämällä lukitusruuvi 17 kiinni. Tee sama toimenpide kahdelle muulle tukijalalle.

Käyttö

Käyttöönotto

• Suojaa mittaustyökalu kosteudelta ja suoralta aurin-gonvalolta.
  Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
  ▶ Vältä kovia iskuja tai mittaustyökalun pudottamista. Jos mittaustyökaluun on vaikuttanut voimakkaita ulkoisia voimia, tulisi ennen työn jatkamista suorittaa tarkkuustarkistus (katso "Tasaustarkkuus").
  Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Työnnä mittaustyökalun käynnistystä varten käynnistyskytkin 14 asentoon "on" (työt ilman vaaitusautomatiikkaa) tai asentoon "o n" (työt vaaitusautomatiikalla). Mittaustyökalu lähettää heti käynnistyksen jälkeen laserlinjat ulostuloaukoista 1.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Pysäytä mittaustyökalu työntämällä käynnistyskytkin 14 asentoon "off". Pysäytettäessä heiluriyksikkö lukkiutuu. Jos suurin sallittu käyttölämpötila 40 °C ylittyy, laite kytkeytyy pois päältä laserdiodin suojaamiseksi. Jäähtymisen jälkeen mittaustyökalu on taas käyttövalmis ja se voidaan käynnistää.

Poiskytkentäautomatiikan poiskytkentä

Mittaustyökalu kytkeytyy automaattisesti pois päältä 30 min käyttöajan kuluttua. Kytke pois poiskytkentäautomatiikka pitämällä käyttömuotopainike 4 painettuna 3 s mittaustyökalua käynnistettäessä. Poiskytkentäautomatiikan ollessa poiskytkettynä laserlinjat vilkkuvat lyhyesti 3 s kuluttua.

- Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Kytke poiskytkentäautomatiikka käyttöön sammuttamalla mittaustyökalu ja käynnistämällä se uudelleen (painamatta käyttömuotopainiketta 4).

Käyttömuodot (katso kuva A - D)

Mittaustyökalussa on neljä eri käyttömuotoa, joiden kesken voidaan vaihdella koska tahansa:

– Vaakasuora käyttö (käyttömuoto A): muodostaa yhden vaakasuoran laserlinjan
- Ristilinjakäyttö (käyttömuoto B): muodostaa yhden vaaka-suoran ja yhden pystysuoran laserlinjan
– Pystysuora käyttö (käyttömuoto C): muodostaa kaksi pystysuoraa, suorakulmaista laserlinjaa
- Vaakasuora käyttö yhdessä pystysuoran käytön kanssa (käyttömuoto D): muodostaa yhden vaakasuoran ja kaksi pystysuoraa laserlinjaa

Kaikissa käyttömuodoissa lattiaan projisoidaan luotipiste. Päällekytkennän jälkeen mittaustyökalu on käyttömuodossa "D". Käyttömuodon vaihtamiseksi paina käyttömuotopainiketta 4.

Kaikki neljä käyttömuotoa voidaan valita joko vaaitusautomatiikalla tai ilman sitä.

Ristilinjakäytössä ja pystysuorassa käytössä pystysuorat linjat voidaan kohdistaa tarkasti mittauskohteeseen kääntöpyörän 18 avulla.

Pulssitoiminto

Laservastaanottimen 27 kanssa työskenneltäessä tulee pulssitoiminto aktivoida – valitusta käyttömuodosta riippumatta –.

Pulssitoiminnossa laserlinjat vilkuvat hyvin suurella taajuudella, jonka takia laservastaanotin 27 pystyy paikallistamaan ne.

72|Suomi

Käynnistä pulssitoiminto painamalla painiketta 3. Kytketyllä pulssitoiminnolla näytön valo on 2 vihreä.

Pulssitoiminnolla on laserlinjojen näkyvyys ihmissilmälle heikompi. Kun työskentelet ilman laservastaanotinta, tulee sinun sen tähden kytkeä pulssitoiminto pois painamalla painiketta 3 uudelleen. Poiskytketyllä pulssitoiminnolla näytön valo 2 sammu.

Tasausautomatiikka

Työskentely automaattisen tasauksen kanssa

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle tai kiinnitä se yleismalliseen valokuvausjalustaan.

Työnnä vaaitusautomatiikan kanssa tehtäviä töitä varten käynnistyskytkin 14 asentoon "on".

Vaaitusautomatiikka korjaa automaattisesti epätasaisuuksia itsevaaitusalueen ±4° puitteissa. Heti, kun laserlinjat eivät enää vilku, mittaustyökalu on vaaitettu.

Jos automaattinen vaaitus ei ole mahdollinen, esim. jos mittaustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat vilkkuvat. Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsevaaitusta.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen. Tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi.

Työskentely ilman automaattista tasausta

Työnnä ilman vaaitusautomatiikkaa tehtäviä töitä varten käynnistyskytkin 14 asentoon "on". Vaaitusautomatiikan ollessa poiskytkettynä, laserlinjat vilkkuvat pysyvästi.

Vaaitusautomatiikan ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Ristlinjakäytössä eivät kaksi laserlinjaa välttämättä kulje suorassa kulmassa toisiinsa nähden.

Tasaustarkkuus

Tarkkuuteen vaikuttavat seikat

Suurin vaikutus on ympäristön lämpötilalla. Erityisesti lattialta ylöspäin esiintyvät lämpötilaerot voivat saattaa lasersäteen poikkeamaan.

Koska lämpötilakerrostumat ovat suurimmillaan maan lähellä, tulisi aina asettaa mittaustyökalu jalustalle yli 20 m mittauksia varten. Aseta sen lisäksi mittaustyökalu mahdollisuuksien mukaan keskelle työaluetta.

Ulkoisten vaikutusten lisäksi voivat myös laitteisto-ominaiset vaikutukset (kuten esim. pudotukset tai voimakkaat iskut) johtaa poikkeuksiin. Tämän takia tulee mittaustyökalun tarkkuus tarkistaa aina ennen työn aloittamista.

Tarkista ensin vaakasuoran laserlinjan korkeus- sekä tasaustarkkuus ja sen jälkeen pystysuoran laserlinjan tasaustarkkuus.

Jos mittaustyökalu ylittää suurimman sallitun poikkeaman jossain tarkistuksessa, tulee se korjauttaa Bosch-huollossa.

Vaakasuoran linjan korkeustarkkuuden tarkistus

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa kahden seinän A ja B välissä tukevalla alustalla.

- Asenna mittaustyökalu lähelle seinää A, jalustalle tai aseta se tukevalle, tasaiselle alustalle. Käynnistä mittaustyökalu. Valitse ristilinjakäyttö vaaitusautomatiikalla.

- Suuntaa laser läheiseen seinään A ja anna mittaustyökalun suorittaa vaaitus. Merkitse sen pisteen keskipiste, jossa laserlinjat risteävät seinässä (piste I).

- Kierrä mittaustyökalu 180°, anna sen suorittaa tasaus ja merkitse laserlinjojen risteyspiste vastakkaiselle seinälle B (piste II).

- Aseta mittaustyökalu - sitä kiertämättä - lähelle seinää B, käynnistä se ja anna sen suorittaa tasaus.

– Suuntaa mittaustyökalu korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjojen piste osuu täsmälleen aiemmin merkittyyn pisteeseen IT, seinässä B.

Suomi | 73

• Kierrä mittaustyökalu 180°, muuttamatta sen korkeutta. Suuntaa se seinään A niin, että pystysuora laserlinja kulkee jo merkityn pisteen 1 läpi. Anna mittaustyökalun suorittaa tasaus ja merkitse laserlinjojen risteyspiste seinälle A (piste III).
• Kahden merkityn pisteen, 1 ja 111 erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d_max lasket seuraavasti: d_max = seinien kaksinkertainen etäisyys x 0,3 mm/m Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal- littu poikkeama

d = 2 × 5 m × 0, 3 mm / m = saaolla 3 mm. Merkitsaava

korkeintaan 3 mm toisistaan.

• Aseta mittaustyökalu 180° käännettynä 5 m etäisyydelle ja anna sen suorittaa tasaus.
• Suuntaa mittaustyökalun korkeustasolla niin, että (jalustan avulla tai asettamalla jotain mittaustyökalun alle) laserlinjan keskipiste osuu täsmälleen aiemmin merkittyyn pisteeseen II, seinässä B.
• Merkitse seinään A laserlinjan keskipiste pisteeksi III (pysv a tysuprassa pisteen I ala- tai yläpuolella).
• Kahden merkityn pisteen, 1 ja 111 erotus d seinässä A on mittaustyökalun todellinen korkeuspoikkeama.

Suurimman sallitun poikkeaman d_max lasket seuraavasti:

d_max = seinien kaksinkertainen etäisyys x 0,3 mm/m Esimerkki: Seinien välisen etäisyyden ollessa 5 m suurin sal- littu poikkeama

d_max = 2 × 5 m × 0, 3 mm/m = saa\ olla\ 3 mm. Merkit saavatolla korkeintaan 3 mm toisistaan.

Vaakasuoran linjan tasaustarkkuuden tarkistus

Tarkistusta varten tarvitset n. 5 x 5 m vapaan alueen.

- Aseta mittaustyökalu tukevalla tasaiselle pohjalle keskelle seinien A ja B väliin. Anna mittaustyökalun suorittaa vaakatason vaaituksen.

- Merkitse 2,5 m etäisyydelle mittaustyökalusta laserlinjan keskipiste (piste T seinässä A ja piste II seinässä B).

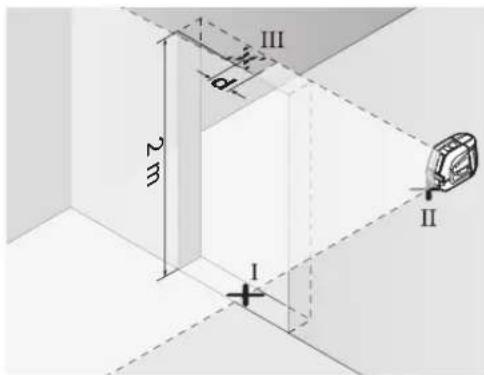

Pystysuoran linjan vaaitustarkkuuden tarkistus

Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jonka molemmilla puolilla on vähintään 2,5 m tilaa.

– Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tukevalle tasaiselle alustalle (ei jalustaan). Anna mittaustyökalun vaaittua ristilinjakäytössä ja suuntaa lasersäde oviaukkoa kohti.

- Merkitse pystysuoran laserlinjan keskipiste oviaukon lattiaan (piste I), 5 m etäisyydelle oviaukon toisella puolella (piste II), sekä oviaukon yläreunaan (piste III).

74|Suomi

• Aseta mittaustyökalu oviaukon toiselle puolelle heti pisteen II taakse. Anna mittaustyökalun suorittaa tasaus ja suuntaa pystysuora laserlinja niin, että sen keskipiste kulkee täsmälleen pisteiden I ja II läpi.
• Erotus d pisteen TIT ja laserlinjan keskipisteen välillä oviaukon yläreunassa muodostaa mittaustyökalun todellisen poikkeaman pystysuorasta.
• Mittaaoviaukonkorkeus.

Suurimman sallitun poikkeaman d_max lasket seuraavasti: d_max = oviaukon kaksinkertainen korkeus × 0,3 mm/m

Esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallittu poikkeama

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm olla. Merkit saavat olla korkeintaan 1,2 mm toisistaan.

Luotisuoruuden tarkastus

Tarkistusta varten tarvitaan 5 m vapaata mittausmatkaa lattian ja sisäkaton välissä tukevalla alustalla.

• Asenna mittaustyökalu kääntöjalustalle ja aseta se lattialle.
• Käynnistä mittaustyökalu ja anna sen vaaittua.

- Merkitse ylemmän ristipisteen keskikohta kattoon (piste I). Merkitse lisäksi alemman laserpisteen keskikohta lattiaan (piste II).

• Käännä mittaustyökalua 180°. Kohdista se niin, että alemman laserpisteen keskikohta on aiemmin merkityn pisteen IT päällä. Anna mittaustyökalun vaattua. Merkitse ylemmän laserpisteen keskikohta (piste III).
• Kahden merkityn pisteen, I ja III erotus d katossa on mittaustyökalun todellinen pystysuora poikkeama.

5 metrin mittausmatkalla suurin sallittu poikkeama on:

5mx±0,6mm/m×2=±6mm.

Siten erotus d kahden pisteen I ja III välillä saa olla korkeintaan 6 mm:ä.

Työskentelyohjeita

Käytä aina vain laserlinjan keskipistettä merkintää varten. Laserlinjan leveys muuttuu etäisyyden muuttuessa.

Työskentely vastaanottolevyn kanssa (lisätarvike) (katso kuvat G–H)

Mittauslatan 26 avulla voidaan siirtää lasermerkintä lattiaan tai laserkorkeus seinään.

Nollakentän ja asteikon avulla voidaan halutun korkuinen siirtymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus- työkalun täsmällinen asetus siirrettävälle korkeudelle pois.

Vastaanottolevyssä 26 on heijastava pinnoite, joka edistää lasersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa auringtonvalossa. Kirkkauden parannuksen huomaa vain, kun katsot mittauslattaa lasersäteen suunnasta.

Työskentely jalustan kanssa (lisätarvike)

Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on sää dettävissä. Kiinnitä mittaustyökalu 5/8"-jalustakiinnityksen 11 avulla jalustan 22 tai yleismallisen rakennusjalustan kier- teeseen. Tarvitset 1/4"-jalustakiinnikkeen 6 yleismalliseen valokuvausjalustaan kiinnitystä varten. Ruuvaa kiinni mittaus- työkalu jalustan lukitusruuvilla.

Työskentely laservastaanottimella (lisätarvike) (katso kuva E)

Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suora auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää laservastaanotinta 27 laserlinjojen parempaa paikallistamista varten. Käynnistä pulssitoiminto, kun työskentelet laservastaanottimen kanssa (katso "Pulssitoiminto", sivu 71).

Ελληνικά | 75

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana.

• Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
• Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

Työesimerkkejä

Työesimerkkejä (katso kuvat A -F)

Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät grafiikkasivuilta.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittaustyökalu ainoastaan toimitukseen kuuluvassa laukussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa.

Lähetä korjaustapauksessa mittaustyökalu laukussa korjattavaksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Älä heitä akkua/paristoja talousjätteisiin, tuleen tai veteen. Akut/paristot tulee mahdollisuuksien mukaan purkaa, kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

10 Patareikorpuse kaane lukustus

11 5/8"-keermega statiivi ava
12 Laseri hoiatussilt
13 Seerianumber
14 Lüliti (sisse/välja)
15 Juhtsoon
16 Juhtsiin
17 Väljatömmatava aluse kinnituskruvi

172 | Eesti

18 Pöödratas

19 Pöördplatvorm

20 Magnetid
