Өнім түрі	Сызықты лазер (3 сызықты лазер)
Модель	Bosch GLL 3-50P
Өлшемдер (шамамен)	160 x 80 x 100 мм
Салмақ (батареялармен)	шамамен 0,5 кг
Қуат көзі	4 x 1,5 V AA (Mignon)
Батареяның қызмет ету мерзімі	шамамен 10 сағ (үздіксіз жұмыс кезінде)
Лазер класы	2M (IEC 60825-1)
Толқын ұзындығы	635 нм (қызыл)
Өзіндік тегістеу ауқымы	± 4°
Тегістеу дәлдігі	± 0,3 мм/м
Жұмыс аумағы (диаметр)	50 м-ге дейін
Лазер сызықтарының саны	3 (көлденең, тік, крест)
Қосу уақыты	100 % (үздіксіз жұмыс)
Штатив бұрандасы	1/4"
Жұмыс температурасы	-10 °C-тан +40 °C-қа дейін
Сақтау температурасы	-20 °C-тан +70 °C-қа дейін
Шаң мен шашыраудан қорғау	IP 5X (шаңнан қорғалған)
Тазалау	Оптиканы жұмсақ, құрғақ шүберекпен тазалаңыз
Қауіпсіздік ескертулері	Лазер сәулесіне қарамаңыз; көзді қорғауды сақтаңыз
Ауыстырылатын бөлшектер	Батареялар, мүмкін қорғаныс көзілдірігі және нысана тақтасы
Кепілдік	Пайдалану нұсқаулығын қараңыз

Жиі қойылатын сұрақтар - GLL 3-50P BOSCH

Bosch GLL 3-50P қалай қосу керек?

Құрылғының бүйіріндегі қосу/өшіру түймесін басыңыз. Лазер қосылып, өздігінен тегістеуді бастайды. Құрылғының тұрақты негізде тұрғанына көз жеткізіңіз.

Жыпылықтайтын лазер сызығы нені білдіреді?

Жыпылықтаған сызық құрылғының өзіндік тегістеу ауқымынан тыс (±4°-тан артық) екенін немесе тегістеу мүмкін еместігін білдіреді. Құрылғыны көлденеңірек қойыңыз.

GLL 3-50P қандай батареяларды қажет етеді?

GLL 3-50P төрт AA батареясын (Mignon, 1,5 V) қажет етеді. Ұзақ жұмыс істеу үшін сілтілі батареяларды ұсынамыз.

Батареялар қанша уақыт жұмыс істейді?

Үздіксіз жұмыс кезінде батареялар шамамен 10 сағат жұмыс істейді. Аккумуляторларды пайдаланғанда жұмыс уақыты қысқа болуы мүмкін.

Лазердің дәлдігін қалай тексеруге болады?

Дәлдікті нивелир немесе су деңгейімен тексеріңіз. Толық нұсқаулықты пайдалану нұсқаулығының 12-бетінде таба аласыз.

GLL 3-50P-ді ашық ауада қолдануға бола ма?

Иә, бірақ күндізгі жарықта қашықтық шектелген. Сызықтарды жақсырақ көру үшін лазер қабылдағышын пайдаланыңыз.

Линзаларды қалай тазалау керек?

Линзаларды жұмсақ, құрғақ шүберекпен ақырын тазалаңыз. Агрессивті тазартқыштарды немесе сұйықтықтарды қолданбаңыз.

GLL 3-50P су өткізбейді ме?

Құрылғы IP 5X бойынша шаңнан қорғалған, бірақ су өткізбейді. Оны жаңбыр мен ылғалдан қорғаңыз.

Жеткізу жиынтығына не кіреді?

Жеткізу жиынтығы: Сызықты лазер GLL 3-50P, 4 x AA батареясы, нысана тақтасы, қорғаныс чемоданы, пайдалану нұсқаулығы.

Лазерді штативке қалай бекітуге болады?

GLL 3-50P төменгі жағында 1/4 дюймдік бұрандасы бар. Оны тікелей кәдімгі штативке бұраңыз немесе жиынтықтағы ұстағышты пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLL 3-50P BOSCH

Қауіпсіздік нұсқаулары

Өлшеу құралын қаупсіз және сенімді пайдалану үшін барлық нүсқаулықтарды оқып орындау керек. Өлшеу құралындағы ескертүлерді көрінбейтін қылмаңыз. ОСЫ НУСҚАУЛЫҚТАРДЫ ТОЛЫК ОРЫНДАНЫЗ.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Өлшеу құралы ескерту тактасымен ағылшын тілде жеткізіледі (өлшеу құралы суретінде графикалар бетінде 12 нөмірімен белгіленген).

Ааш рет іске қосудан алдын ағылшын тіліндегі жапсырманы өз мемлекеттік тіліңіздегі жапсырмafa алмастырыңыз.

Лазер сәулесін адам немесе хайуандарға бағыттамаңыз және өзіңіз де лазер сәулесіне қарамаңыз.

Бүл өлшеу құралы ІЕС 60825-1 бойынша 2-лазер сыныпындағы лазер сәулелерін шығарады. Олмен адамдардың кезін шағылыстыру мүмкін.

▶ Лазер көру көзілдірігін қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақол лазер сәулесінен қорғамайды.
▶ Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.
▶ Өлшеу күралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу күрал қауіпсіздігін сақтайсыз.
▶ Балалар лазер өлшеу құралын бақылаусыз пайдаланбасын. Олар білмей адамдардың көзін шағылыстыру мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.

Лазер нысандык тактасын 21 кардиостимулятордан қашық устаңыз. Магнит арқылы лазер нысандык тактасында кардиостимулятор жұмысына әсер ететін өріс жасалады.

▶ Лазер нысандық тақтасын 21 магнитті дерек тасымалдаушылар мен магнитке сезімтал аспаптардан алыс устаңыз. Магниттің лазер нысандық тақтасына әсері нәтижесінде қалпына қайтарылмайтын деректер жоғалтуына алып елуі мүмкін.

Өнім және қызмет сипаттамасы

Өлшеу күралының суреті бар бетті ашып, пайдалану нүсқаулығын оқу кезінде оны ашық устаңыз.

Тағайындалу бойынша қолдану

Өлшеу құралы көлденең және тік сызықтарды өлшеу және тексеруге арналған.

Техникалық мәліметтер

Айкыш-уйкыш сызық		GLL 3-50
Өнім нөмірі		3 601 K63 8..
Жұмыс аймағы ^1) – Стандартты – л а з е р кабылдауышымен		M M 10 5 - 50
Нивелирлеу дәлдігі		мм/м ± 0,3
Жұмыс аймағындағы негізгі нүкте		M 5
Негізгі нуктенің дәлдігі		мм/м ± 0,6

1) Жумыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәупелерінде) қыскарту мүмкін.

*шаң және шашырайтын судан қорғалған

Өлшеу күралындағы зауыттық тактайшасындағы нөмір, әрбір өлшеу күралының пайдалану адістері өзгеруі мүмкін.

Өлшеу құралының зауыттық тақтайшадағы сериялық нөмірі 13 оны дү рыс анықтауға көмектеседі.

128|Казакша

Айкыш-уйкыш сызық		GLL 3-50
Әдеттері өз нивелирлеу аймағы	°	± 4
Әдеттері нивелирлеу уақыты	с	<
Жұмыс температурасы	°C -10... +40
Сақтау температурасы	°C -20 ... +70
Салыстырмалы ауа ылғалдығы макс.	%	90
Лазер сыныпы		2
Лазер түрі	нм	635
	мВт	< 1
C_6		1
ең қыска импульс мерзімі	с	1
Штатив патроны	"	1/4
	"	5/8
Батареялар		4 x 1,5 BL R 6 (AA)
Пайдалану мерзімі мин.	с	6
Өшіру автоматикасы шамамен төмендегіден соң.	мин	30
EPTA-Procedure 01/2003 кужатына сай салмағы	кг 0,9
Көлемдер- айналатын платформасыз	мм	146 x 83 x 117
- айналатын платформамен	мм	Ø 201 x 197
Қорғаныс түрі		IP 54*

1) Жумыс аймағын қолайсыз қоршау шарттарында (мысалы тікелей күн сәулелерінде) қыскарту мүмкін.
шаң және шашырайтын судан қорғалған
Өлшеу құралындағы зауыттық тактайшасындағы немір, әрбір өлшеу құралының пайдалану әдістері өзгерүі мүмкін.
Олшеу куралының зауыттық тактайшадағы сериялық немірі 13 оны дұрыс анықтауға көмектеседі.

Бейнеленген курамды бөлшектер

Көрсетілген кұрамдастар нөмірі суреттер бар беттегі өлшеу кұралының сипаттамасына қатысты.

1 Лазер сәулесінің шығыс тесігі
2 Пульстік функцияның көрсеткіші
3 Пульстік функцияның түймешесі
4 Пайдалану түрлерінің түймешесі
5 Батарея көрсеткіші
6 Штатив патроны 1/4"
7 Батарея белімі
8 Батарея белімі қакпағы
9 Полюстар белгілері
10 Батарея бөлімі қақпағының құлпы
11 Штатив патроны 5/8"
12 Лазер ескерту тактасы
13 Сериялык нөмір
14 Коскыш/өшіргіш
15 Бағыттауыш ойық
16 Бағыттауыш рейка

17 Шешілетін аяк үшін бекіту бұрандасы
18 Айналатын дөңгелек
19 Айналатын платформа
20 Магнитдер
21 Лазер нысандык тактасы
22 Курылыс штативі BS 150*
23 Лазер к өру көзілдірігі*
24 Эмбебап устағыш ВМ 1*
25 Телескоптык карнак ВТ 350*
26 Өлшеу пластинасы аяқпен*
27 Лазер кабылдауышы*
28 Устағыш*
29 Шабадан*

*Бейнеленген кемесе сипатталган жабдықар стандарттіжеткізу көлемімен камтылмайды.

Жинау

Батареяларды салу/алмастыру

Өлшеу құралы үшін алкалин марганец батареясын пайдалану ұсынылады.

Батарея бөлімінің қакпағын 8 ашу үшін күлпын 10 тартып, батарея бөлімінің қакпағын ашыңыз. Батареяны салыңыз. Полюстер батарея бөлімінің қакпағы сыртындағы суретке сай ретте дұрыс болуына кез жеткізіңіз.

Батарея көрсеткіші 5 қызыл жанса батареяларды алмастыру қажет.

Барлық батареяларды бірдей алмастырыңыз. Тек бір ендірушінің және куаты бірдей батареяларды пайдаланыңыз.

▶ Егер узак уакыт пайдаланбасаңыз батареяны өлшеу куралынан алып қойыңыз. Узак уакыт жаткан батареяларды тот басуы және зарядын жоғалтуы мүмкін.

Айналатын платформаны пайдаланыңыз

Элшеу күралын бағыттауыш ойыкпен 15 бағыттауыш рейкаға

16 айналатын платформаға 19

койып өлшеу күралын

платформаға тірелгенше

жылжытыңыз. Ажырату үшін

өлшеу құралын кері бағытта

айналатын платформадан

шығарыңыз.

Телескоптык аяктарын шығару

аякты бугаттаңыз. Калған

екі аякта да әдісті

кайталаныз.

Казакша | 129

Пайдалану

Пайдалануға ендіру

▶ Элшеу құралын сыздан және тікелей күн сәулелерінен сақтаңыз.
▶ Өлшеу күралына айрықша температура немесе температура тербелулері әсер етпеуі тиіс. Оны мысалы автокөлікте ұзак ұақыт қалдырмаңыз. Улкен температура тербелулері жағдайында алдымен өлшеу құралын температурасын дұрыстап соң пайдаланыңыз. Айрықша температура немесе температура тербелулері кезінде өлшеу кұралыныңдәлдігі төменделуі мүмкін.
▶ Ölшеу құралын қатты сөққыдан немесе құлаудан сақтаңыз. Сыртқы қүшті әсерлерден кейін өлшеу құралының жұмысын жалғастырудан алдын әрдайым дәлдігін тексеруді орындау керек („Нивелирлеу дәлдігі“ тарауын қараңыз).
▶ Өлшеу құралын тасымалдаудан алдын оны қосыңыз. Өшіде тербелі бөлігі бұғатталады, әйтпесе ол қатты әрекеттерде закымдалуы мүмкін.

Косу/өшipy

Өлшеу күралын косу үшін косқыш/өшіргішті 14 төмендегі куйіне жылжытыңыз „ 📄 on“ (нивелирлеу автоматикасысыз істеу үшін) немесе „ 📋 on“ (нивелирлеу автоматикасымен істеу үшін). Өлшеу күралы косудан соң бірден лазер сызыктарын шығыс тесіктерінен жібереді 1.

▶ Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және тіпті алыстан болсын жарық сәулесіне өзіңіз қарамаңыз.

„off“ куралын өшіру үшін қосқыш/өшіргішті 14 төмендегі куйіне жылжытыңцыз. Өшуде тербелу блогы бұғатталады. Руксат етілген ең жоғары 40 °C температурасынан асканнан соң лазер диодын қорғау үшін курал өшеді. Суығаннан соң өлшеу куралы қайта қосылуы мүмкін.

Өшу автоматикасын өшіру

Өлшеу күралы 30 мин жұмыс істегеннен соң автоматты вшеді. Өшу автоматикасын өшіру үшін өлшеу күралын қосуда пайдалану түрлері түймешігін 4 3 с басыптурыңыз. Өшу автоматикасы өшкенде лазер сызықтары 3 с соң қысқа жыпылықтайды.

▶ Косулы зарядтау куралын бақылаусыз қалдырмаңыз және өлшеу куралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін.

Автоматты өшуді белсендету үшін өлшеу құралын өшіріп қайта қосыңыз (пайдалану түрлері түймешесін 4 баспай).

Пайдалану түрлері (А – Д суреттерін қараңыз)

Өлшеу құралында төрт пайдалану түрлері бар болып оларды әрқашан ауыстыру мүмкін:

• көлденең күйдегі пайдалану (пайдалану түрі А): көлденең лазер сызығын шығарады

• айқыш-үйқыш сызықтармен пайдалану (пайдалану түрі В): бір көлденең бір тік лазер сызығын шығарады

• тік күйдегі пайдалану (пайдалану түрі С): екі тік және тікбурышты лазер сызығын шығарады,

• к өлденє мен тік күйде пайдалану (пайдалану түрі D): бір көлденен және екі тік лазер сызығын шығарады
  Барлық пайдалану түрлерінде еденге негізгі нукте шығарылады.
  Косудан соң өлшеу құралы „D“ пайдалану түрінде болады. Пайдалану түрін ауыстыру үшін пайдалану түрлері түймешесін басыңыз 4.
  Төрт пайдалану түрлерінің барлығын нивелирлеу автоматикасымен немесе онсыз тандауға болады.
  Айкыш-уйкыш сызыктармен және тік күйдегі пайдалануда айналатын дөңгелекпен 18 вертикалды сызыктарды елшеу нысанасына дәл бағыттау керек.

Пульстік функция

Лазер кабылдауышымен 27 жұмыс істеу үшін – пайдалану түріне – байланыссыз пульстік функцияны белсендіруге болады.

Пульстік функцияда лазер сызықтары жоғары жилікте жыпылықтап, лазер қабылдауышы үшін 27 көрінетін болады.

Пульстік функцияны қосу үшін 3 түймешесін басыңыз. Пульстік функция қосулы болса көрсеткіш 2 жасыл жанады.

Адам кезі ўшін пульстік функция қосулы болғанда лазер сызықтарының көрінісі төмендетіледі. Лазер қабылдауышысыз жумыс істегенде пульстік функциясын 3 түймешесін қайта басып өшірініз. Пульстік функция өшірулі болғанда 2 көрсеткіші өшеді.

Нивелирлеу автоматикасы

Нивелирлеу автоматикасымен жумыс істеу

Өлшеу құралын көлденен бекем табанға қойыңыз немесе стандартты фотоштативте бекітіңіз.

Нивелирлеу автоматикасымен жумыс істеу үшін коскыш/өшіргішті 14 төмендегі функцияға жылжытыңыз

“o n “

Нивелирлеу автоматикасы ±4° өз нивелирлеу аймағындағы тегіс еместіктерді автоматы тегістейді. Лазер сызықтары жыпылақтауды аяқтаса өлшеу құралы нивелирленген болады.

Автоматты нивелирлеу мумкін болмаса, мысалы өлшеу күралы көлдененç сызықтан 4° көп ауыған болса лазер сызықтары жыпылықтайды. Бул жағдайда өлшеу күралын көлдененç қойып, нивелирлеу аяқталғанша күте тұрыңыз. Пайдалану кезінде қағылыстар болса немесе күй өзгерсе өлшеу күралы автоматты ретте өзін нивелирлейді. Жаңа нивелирлеуден соң қателердің алдын алу үшін көлдененң немесе тік лазер сызығының күйін негізгі нуктелерге салыстырып тексеріңіз.

Нивелирлеу автоматикасынсыз жумыс істеу

Нивелирлеу автоматикасынсыз жұмыс істеу үшін қосқыш/өшіргішті 14 төмендегі функцияға жылжытыңыз

„on“. Нивелирлеу автоматикасы ошкенде лазер сызыктары узак уакыт жыпылыктайды.

130|Казакша

Нивелирлеу автоматикасы өшкенде өлшеу куралын еркін қолда ұстау немесе қисайған табанға қою керек. Айқыш- үйқыш сызықтармен жұмыс істегенде екі лазер сызығы бір біріне перпендикуляр ретте болмауы мүмкін.

Нивелирлеу дэлдігі

Дэлдікке әсер ететін жағдайлар

Коршау температурасы ең күшті әсер етеді. Еденден жоғарыға болған температура өзгерістері лазер сәулесін ауыткуы мүмкін.

Еден жағынында температура өзгерістері қатты болғаны үшін өлшеу құралын 20 м қашықтықтан бастан штативке орнату керек. Өлшеу құралын мүмкіншілік бойынша жұмыс аймағының ортасына қойыңыз.

Сыртқы әсерлерден тыс аспаптық әсерлер де (мысалы қағылыс немесе қатты сокқылар) ауытқуларға алып келуғі мүмкін. Сол үшін әрбір жұмыс бастаудан алдын өлшеу құралының дәлдігін тексеріңз.

Алдымен көлденең лазер сызығының біктік және нивелирлеу дәлдігін және тік лазер сызығының нивелирлеу дәлігін тексеріңіз.

Егер өлшеу күралы тексеруде максимальды ауыткуды артырса, оны Bosch сервис орталығында жөндетіңіз.

Көлденең сызықтың биіктік дәлдігін тексеріңіз

Тексеру үшін 5 м бос өлшеу қашықтығы қатты жерде А мен В екі қабырғаның арасында керек болады.

- Элшеу күралын А қабыргасының қасында штативке немесе қатты тегіс табанда орнатыңыз. Элшеу күралын қосыңыз. Айқыш-үйқыш сызықтармен пайдалануды нивелирлеу автоматикасымен тандаңыз.

- Лазерді жағын А қабырғасына бағыттал өлшеуқұралын нивелирлеңіз. Лазер сызықтары қабырғада айқыш-үйқыш нүктесінің ортасын белгілеңіз (Т нүктесі).

- Өлшеу күралын 180° бұрап, оны нивелирлеп лазер сызықтарының аргы В қабырғасындағы айқыш-үйқыш нүктесін белгілеңіз (ТІ нүктесі).

- Олшеу құралын – бұрамай – В қабыргасының қасында орналастырыңыз, қосып нивелирлеңіз.

- Элшеу куралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызықтарының айқыш-үйқыш нуктесі В кабырғасында алдымен белгіленген нуктеге П сәйкес болатындай бағыттаңыз.

- Бийктігін взертпей өлшеу күралын 180° бураңыз. Оны А қабырғасына тік лазер сызығы белгіленген 1 нуктесінен өтетін етіп бағыттаңыз. Өлшеу күралын нивелирлеп, лазер сызықтарының айқыш-үйқыш нуктесін А қабырғасында (ПІІ нуктесі) белгілеңіз.

- А қабырғасындағы І мен Ⅲ екі белгіленген нуктенің d айырмашылығы өлшеу құралының,дәл биіктіктен ауытқұын көрсетеді.

Максималды руксат етілген ауыткуды d_макс төмендегідей есептейсіз:

d_max = кабырғалардың кос аралығы х 0,3 мм/м

Мысал: кабырғалар аралығы 5 м болса максималды ауытку

d_max = 2 × 5 мх 0, 3 мм / м = 3 мм болуы керек. Осында белгілер аралығының ең ұзыны 3 мм болуы керек.

Казакша | 131

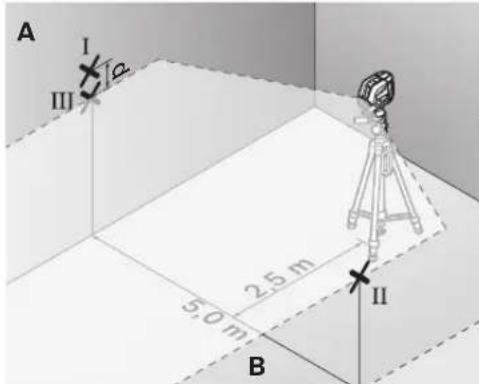

Көлденен сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін шам. 5 x 5 м бос аймақ керек.

- Өлшеу құралын бекем тегіс табанда А мен В қабырғалар арасында қойыңыз. Өлшеу құралын көлденең пайдалануда нивелирлеңіз.

- Өлшеу құралынан 2,5 м қашықтықта екі қабырғада лазер сызығының орталығын белгілеңіз (А қабырғасында 1 нүктесі, В қабырғасында 11 нүктесі).

• Олшеу күралын 180° бұрап 5 м қашықтықта орнатып нивелирлеңіз.
• Элшеу күралының бийктігін (штативтер немесе бар болса тіреуіш көмегімен) лазер сызығының орталығы В қабыргасында алдымен белгіленген нуктеге ІІ сәйкес болатындай бағыттаңыз.
• А қабырғасында лазер сызығының орталығын ТП нүктесі ретінде белгілеңіз (тік немесе І нүктесі астында).
• А қабырғасындағы І мен ІІІ екі белгіленген нуктенің айырмашылығы д өлшеу құралының дәл көлденең ауытқуын көрсетеді.

d_макс = кабырғалардың кос аралығы х 0,3 мм/м Мысал: кабырғалар аралығы 5 м болса максималды ауытку

d_max = 2 × 5 м × 0, 3 м м / м = 3 м м болуы керек. О с ы н д белгілер аралығы ең ұзыны 1,2 мм болуы керек. белгілер аралығының ең ұзыны 3 мм болуы керек.

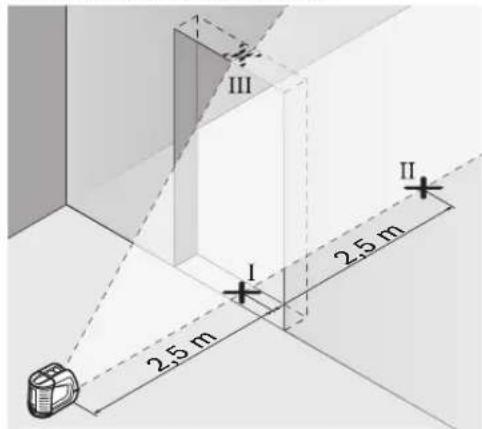

Тік сызықтың нивелирлеу дәлдігін тексеріңіз

Тексеру үшін (қатты табанда) есіктің әр жағынан кемінде 2,5 м жай болатын есік тесігі керек.

- Өлшеу күралын есік тесігінен 2,5 м қашықтықта бекем тегіс табанда орналастырыңыз (штативте емес). Өлшеу күралын айқыш-үйқыш пайдалануда нивелирлеп лазер сызықтарын есік тесігіне бағыттаңыз.

- Тік лазер сызығының орталығын есік тесігінің еденінде (1 нуктесі), 5 м қашықтықта есік тесігінің басқа жағында (11 нуктесі) және есік тесігінің жоғарғы шетінде (111 нуктесі) белгілеңіз.

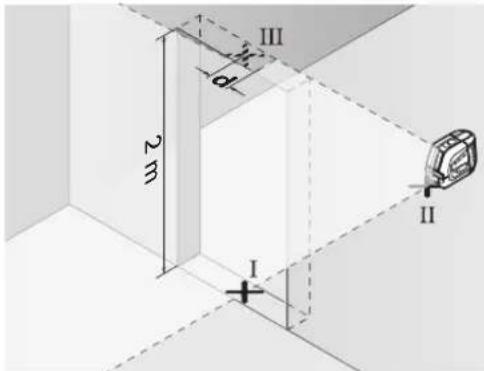

• Элшеу куралын есік тесігінің басқа жағында тікелей II нуктесінің астында орнатыңыз. Элшеу куралын нивелирлеп тік лазер сызығын орталығы накты I мен II нуктелерінен өтетін етіп бағыттаңыз.
• ПТ нуктесі мен есік тесігінің жоғарғы шетіндегі лазер сызығының орталығы d айырмашылығы өлшеу куралының тік сызықтан дәл ауытқуын көрсетеді.
• Есік тесігінің биіктігін өлшеңіз.

Максималды рүксат етілген ауыткуды d_макс төмендегідей есептейсіз:

d_макс = есік тесігінің кос биіктігі х 0,3 мм/м Мысал: есік тесігінің биіктігі 2 м болса максималды ауытку d_макс = 2 × 2 м × 0,3 мм/м = 1,2 мм болуы керек. Осында

фелгілер аралығы ең ұзыны 1,2 мм болуы керек.

132 | Казакша

Негізгі нукте дәлдігін тексеру

Тексеру үшін бос өлшеу қашықтығы қатты жерде еден мен төбенің арасы 5 м болуы керек.

• Элшеу күралын айналатын платформада орнатып еденге орнатыңыз.
• Өлшеу құралын қосып нивелирлеңіз.

- Жоғарғы айқыш-үйқыш нуктесінің орталығын төбеде (І нуктесі) белгілеңіз. Және төменгі лазер нуктесінің орталығын еденде (ІІ нуктесі) белгілеңіз.

• Өлшеу құралын 180° бұраңыз. Теменгі лазер нуктесінің орталығы белгіленген нуктеде П тұратын етіп орналастырыңыз. Өлшеу құралын нивелирлеңіз. Жоғарғы лазер нуктесінің орталығын (ІІІ нуктесі) белгілеңіз.
• Төбедегі 1 мен III екі белгіленген нуктенің айырмашылығы d өлшеу құралының тік сызықтан дәл көлденең ауытқуын көрсетеді.

5 м өлшеу құралында максималды рүқсат етілген ауытку: 5 мх ± 0,6 мм/мх2 = ±6 мм.

I мен III нуктелері арасындағы d айырмашылық максималды 6 мм болуы керек.

▶ Белгілеу ушін әрдайым тек лазер сызығының орталығын алыңыз. Лазер сызығының ені қашықтықпен өзгереді.

Өлшеу пластинасымен жұмыс істеу (керек-жарактар) (G – H суретін караңыз)

Өлшеу пластинасы 26 көмегімен лазер белгілерін еденге немесе лазер биіктігін кабырғаға өткізу мүмкін.

Нельдік ретгілік өрісі мен шкала көмегімен керекті биктікке жылжытуды өлшен басқа жерге қайта белгілеу мүмкін. Осылай өлшеу құралын еткізілетін биктікке дәл реттеу керек болмайды.

Өлшеу пластинасында 26 қайтаратын жамылғы бар, ол үлкен қашықтықта немесе қатты күн сәулелерінде лазер сәулесінің көрінуін жақсартады. Жарықтықтың күшеюі тек лазер сәулесіне параллельді ретте өлшеу пластинасына қараған кезде көрінеді.

Тағанмен пайдалану (керек-жарактар)

Штатив турақты және биқтігі реттелетін өлшеу табаны болады. Өлшеу құралын 5/8" штатив патроњмен 11 штативына немесе 22 стандартты құрылыс штативына орнатыңыз. Стандартты фотоштативте бекіту үшін 1/4" штатив патронын пайдаланыңыз 6. Өлшеу құралын штатив бекіту бұрандасымен бекітіңіз.

Лазер қабылдауышымен жұмыс істеу (керек- жарактар) (Е суретін қараңыз)

Лазер үшін қолайсыз жағдайда (жарық қоршау, тікелей күн сәулелері) және үлкен қашықтарда лазер сызықтарын дұрыс табу үшін лазер қабылдауышын 27 пайдаланыңыз. Лазер қабылдауышымен жұмыс істеуде пульстік функцияны қосыңыз („Пульстік функция“ 129 бетінде караңыз).

Лазер көру көзілдірігі (керек-жарактар)

Лазер көру көзілдірігі қоршау жарығын сүзгілейді. Ол арқылы лазердің қызыл жарығы көз үшін жарқынырақ болады.

Лазеряру кезілдірігін қөрганыш кезілдірігі ретінде пайдаланбаңыз. Лазер көру кезілдірігі лазер сәулесін жақсырақ көру үшін қызмет жасайды, бірақ ол лазер сәулесінен қөргамайды.
▶ Лазер көру көзілдірігін күн көзілдірігі ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көрі көзілдірігі ультрафиолет сәулелерінен толық қорғамай рең көру қабилетін азайтады.

Падалану мысалдары

Падалану мысалдары (А – F суреттерін караңыз)

Өлшеу құралын пайдалану мүмкіндіктерінің мысалдары суреттер беттерінде берілген.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Элшеу куралын тек жинактағы шабаданда тасымалданыз.

Өлшеу құралын таза ұстаңыз.

Элшеу күралын суга немесе баска сүйыктыктарға батырмаңыз.

Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Лазер шығыс тесігіндегі аймактарды сапалы тазалайтын қылшықтарға назар аударыңыз.

Жөндеу кажет болса өлшеу құралын шабаданда жіберіңіз.

Română | 133

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ак қосалқы бөлшектер туралы сурақтарға жауап береді. Кажетті сызбалар мен қосалқы бөлшектер туралы акқаратты мына мекенжайдан табасыз:

www.bosch-pt.com

Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өлшеу құралының зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жәндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек „Роберт Бош“ фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолменәкелінген өнімдерді пайдалану кауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

ЖШС „Роберт Бош“

Электр куралдарына кызмет көрсету орталығы

Алматы каласы

Казакстан

050050

Райымбек данғылы

Коммунальная көшесінің бұрышы, 169/1

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Ресми сайты: www.bosch.kz; www.bosch-pt.kz

Кадеге жарату

Өлшеу құралын, оның жабдықтары мен қаптамасын қоршаған ортаны қоргайтын кәдеге жарату орнына тапсыру қажет.

Өлшеу құралдарын және аккумуляторларды/ батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз өлшеу күралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумуля- тор/батареялар бөлек жиналып, кәдеге жаратылуы кажет.

Аккумуляторлар/батареялар:

Аккумуляторларды/батареяларды үй қоқысына, өртке немесе суға тастамаңыз! Аккумулятор/батареялар зарядын шығару, жинау қоршаған ортаға зиян келтірмейтін тәртіппен кәдеге жаратылуы керек.

Техникалық өзгерістер енгізу құқығы сақталады.

Română
