Tip produs	Laser cu linii (laser cu 3 linii)
Model	Bosch GLL 3-50P
Dimensiuni (aprox.)	160 x 80 x 100 mm
Greutate (cu baterii)	aprox. 0,5 kg
Alimentare electrică	4 x 1,5 V AA (Mignon)
Durata de viață a bateriilor	aprox. 10 h (în funcționare continuă)
Clasa laser	2M (IEC 60825-1)
Lungime de undă	635 nm (roșu)
Interval de autonivelare	± 4°
Precizie de nivelare	± 0,3 mm/m
Domeniu de lucru (diametru)	până la 50 m
Numărul de linii laser	3 (orizontală, verticală, cruce)
Durata de funcționare (ciclu de lucru)	100 % (funcționare continuă)
Filet de stativ	1/4"
Temperatura de funcționare	-10 °C până la +40 °C
Temperatura de depozitare	-20 °C până la +70 °C
Protecție împotriva prafului și stropilor de apă	IP 5X (protejat împotriva prafului)
Curățare	Curățați optica cu o cârpă moale și uscată
Instrucțiuni de siguranță	Nu priviți direct în fasciculul laser; respectați protecția ochilor
Piese de schimb	Baterii, eventual ochelari de protecție și placă țintă
Garanție	Consultați manualul de utilizare

Întrebări frecvente - GLL 3-50P BOSCH

Cum pornesc Bosch GLL 3-50P?

Apăsați butonul de pornire/oprire de pe partea laterală a dispozitivului. Laserul se va porni și va începe autonivelarea. Asigurați-vă că dispozitivul se află pe o suprafață stabilă.

Ce înseamnă linia laser intermitentă?

O linie intermitentă semnalează că dispozitivul se află în afara intervalului de autonivelare (mai mult de ±4°) sau că nivelarea nu este posibilă. Așezați dispozitivul mai orizontal.

Ce baterii necesită GLL 3-50P?

GLL 3-50P necesită patru baterii AA (Mignon, 1,5 V). Recomandăm baterii alcaline pentru o durată mai lungă de funcționare.

Cât de mult țin bateriile?

În funcționare continuă, bateriile țin aproximativ 10 ore. La utilizarea acumulatorilor, durata de funcționare poate fi mai scurtă.

Cum pot verifica precizia laserului?

Verificați precizia cu un nivel sau o nivelă. Instrucțiuni detaliate găsiți în manualul de utilizare la pagina 12.

Pot utiliza GLL 3-50P în exterior?

Da, dar raza de acțiune este limitată în lumina zilei. Utilizați un receptor laser pentru a vedea mai bine liniile.

Cum curăț lentilele?

Curățați lentilele cu grijă cu o cârpă moale și uscată. Nu utilizați detergenți agresivi sau lichide.

Este GLL 3-50P rezistent la apă?

Dispozitivul este protejat împotriva prafului conform IP 5X, dar nu este rezistent la apă. Protejați-l de ploaie și umezeală.

Ce este inclus în pachet?

Conținutul pachetului: Laser cu linii GLL 3-50P, 4 x baterii AA, placă țintă, carcasă de protecție, manual de utilizare.

Cum pot fixa laserul pe un stativ?

GLL 3-50P are un filet de 1/4 inch pe partea inferioară. Înșurubați-l direct pe un stativ standard sau utilizați suportul furnizat.

MANUAL DE UTILIZARE GLL 3-50P BOSCH

Română....Pagina 133

Instrucțiuni privind siguranța și protectia muncii

Pentru a putea lucra nepericulos și sigur cu aparatul de măsură, trebuie să citiți și să respectați toate instrucțiunile. Nu distrugeți niciodată plăcuțele de avertizare ale aparatului de măsură, făcându-le de nerecunoscut. PĂSTRATI ÎN CONDIȚII BUNE PREZENTELE INSTRUCTIUNI.

• Atenție - în cazul în care se folosesc alte dispositive de comandă sau de ajustare decât cele indicate în prezentă sau dacă se execută alte proceduri, acest lucru poate duce la o expunere periculoasă la radiații.
  Aparatul de măsură se livrează cu o plăcuță de avertizare în limba engleză (în schița aparatului de măsură de la pagina grafică evidențiată cu numărul 12).

▶ Lipiți deasupra plăcuței de avertizare în limba engleză eticheta adezivă în limba țării dumneavoastră.

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavoastră spre aceasta. Aparatul de măsură generează raze laser din clasa laser 2 conform IEC 60825-1. Acestea pot provoca orbirea persoanelor.

▶ Nu folositi ochelarii pentru laser drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
Nu folositi ochelarii pentru laser drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu vă oferă protectie totală împotriva razelor ultraviolete și vă diminu-ează gradul de percepție a culorilor.
Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu permiteți copiilor să folosească nesupravegheați a-paratul de măsură cu laser. Ei pot provoca în mod acci-dental orbirea persoanelor.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

134 | Română

Panou de vizare laser

Nu aduceți panoul de vizare laser 21 în apropierea stimulatoarelor cardiace. Magnetii panoului de vizare generează un câmp, care poate afecta buna funcționare stimulatoarelor cardiace.

▶ Tineți panoul de vizare laser 21 departe de suporturile de date magnetice și de aparatele sensibile magnetic. Prin efectul exercitat de magnetii panoului de vizare se poate ajunge la pierderi i reversibilie de date.

Descrierea produsului și a performantelor

Vă rugăm să desfaceți pagina pliantă cu ilustrarea aparatului de măsură și să o lăsați desfăcută cât timp citiți instrucțiunile de folosire.

Utilizare conform destinatiei

Aparatul de măsură este destinat determinării și verificării liniilor orizontale și verticale.

Date tehnice

Nivelă laser cu linii în cruce		GLL 3-50
Număr de identificare		3 601 K63 8..
Domeniu de lucru ^1)
- standard	m	10
- current or laser	m	5 - 50
Precizie de nivelare mm/m ±0,3
Domeniu de lucru punct pe directția normalei	m	5
Precizie punct pe directția normalei	mm/m ±0,6
Domeniu normal de autonivelare	°	±4
Timp normal de nivelare	s	<
Temperatură de lucru	°C -10... +40
Temperatură de depozitare	°C -20 ... +70
Umiditate relativă maximă a aerului	%	90
Clasa laser		2
Tip laser	nm	635
	mW	<1
C _6		1
durată minimă impuls	s	1/1 600
Orificiu de prindere pentru stativ	"	1/4
	"	5/8

1) Domeniul de lucru poate fi diminuat din cauza condiților de mediu nefavorabile (de exemplu expunere directă la radiații solare).

* protectie împotriva prafului și a stropilor de apă

Vă rugăm să luați în considerare numărul de identificare de pe plăcuța indicatoare a tipului aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură pot varia.

Numărul de serie 13 de pe plăcuța indicatoare a tipului servește la identificarea aparatului dumneavoastră de măsură.

Nivelă laser cu linii în cruce		GLL 3-50
Baterii		4 x 1,5 V LR6 (AA)
Durată minimă de funcționare	h	6
Deconectare automată după aprox.	min	30
Greutate conform EPTA-Procedure 01/2003	kg	0,9
Dimensiuni
- fără platformă rotativă	mm	146 x 83 x 117
- c u p l a t f o r mă rotativă	mm	∅ 201 x 197

Tip de protectie IP 54*
1) Domeniul de lucru poate fi diminuat din cauza condițiilor de mediu nefavorabile (de exemplu expunere directă la radiații solare).
* protectie impotriva prafului și a stropilor de apă
Vă rugăm să luatî în considerare numărul de identificare de pe plăcuța indicatoare a tipului aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură pot varia.
Numărul de serie 13 de pe plăcuța indicatoare a tipului servește la identificarea aparatului dumneavoastră de măsură.

Elemente componente

Numerotarea componentelor ilustrate se referă la schița de la pagina grafică.

1 Orificiu de ieşire radiatie laser

3 Tastă funcție laser pulsat

4 Tastă moduri de funcționare

5 Indicator baterii

6 Orificiu de prindere pe stativ 1/4"

7 Compartiment baterii

8 Capac compartiment baterie

9 Marcaj polaritate

10 Dispozitiv de blocare compartiment baterie

11 Orificiu de prindere pe stativ 5/8"

12 Plăcuță de avertizare laser

13 Număr de serie

14 Întrerupător pornit/oprit

15 Canal de ghidare

16 Şină de ghidare

17 Šurub de fixare pentru picior extensibil

18 Roată de reglare

19 Platformă rotativă

20 Magneti

21 Panou de vizare laser

22 Stativ pentru constructii BS 150*

23 Ochelari optici pentru laser*

24 Suport universal BM 1*

25 Bară telescopică BT 350*

26 Placă de măsurare cu picior*

27 Receptor laser*

28 Suport de susținere*

29 Valiză*

* Accesoriiile ilustrate sau descrise nu sunt incluse în setul de livrare standard.

Română | 135

Montare

Montarea/schimbarea bateriilor

Pentru buna functionare a aparatului de măsură se recomandă folosirea bateriilor alcaline cu mangan.

Pentru deshiderea capacului compartimentului de baterii 8 trageți dispozitivul de blocare 10 și ridicati capacul compartimentului de baterii. Introduceți bateriile. Respectați polaritatea corectă conform schiței de pe partea exterioară a capacului compartimentului de baterii.

Dacă indicatorul de baterii 5 luminează intermitent în roșu, trebuie să schimbați bateriile.

Înlocuiti întotdeauna toate bateriile în același timp. Folositi numai baterii de aceeași fabricație și capacitate.

Extrageti bateriile din aparatul de măsură în cazul în care nu-l veți folosi un timp mai îndelungat. În caz de depozita-re mai îndelungată bateriile se pot coroda și autodescărca.

Utilizarea platformei rotative

Aşezati aparatul de măsură cu canalul de ghidare 15 pe șina de ghidare 16 a platformei rotative 19 și împingeți aparatul de măsură pe platformă, până la punctul de oprire. Pentru desprindere, trageți aparatul de măsură de pe platforma rotativă, în direcție opusă.

Extinderea picioarelor telescopice

Deşurubați şurubul de fixare 17 pentru piciorul extensibil. Trageți afară piciorul. Blocați piciorul prin strângerea şurubului de fixare 17. Repetați procedura pentru celelate două picioare.

Functionare

Punere în funcțiune

▶ Feriți aparatul de măsură de umezeală și de expunere directă la radiații solare.
Nu expuneți aparatul de măsură unor temperaturi sau unor variații extreme de temperatură. De ex. nu-l lăsați prea mult timp în autoturism. În cazul unor variații mai mari de temperatură lăsați mai întâi aparatul să se acomodeze înainte de a-l pune în funcțiune. Temperaturile sau variațiile extreme de temperatură pot afecta precizia aparatului de măsură.
▶ Evitați șocurile puternice sau căderile aparatului de măsură. După acțiunea unor factori exteriori puternici asupra aparatului de măsură, înainte de a-l utiliza în continuare, ar trebui să efecuați o verificare a preciziei acestuia (vezi „Precizie de nivelare”).

▶ Deconectați aparatul de măsură înainte de a-l transporta. În momentul deconectării pendulul se blochează deoarece altfel s-ar putea deteriora în cazul unor mișcări ample.

Conectare/deconectare

Pentru conectarea aparatului de măsură, împingeți întrerupătorul pornit/oprit 14 în poziția „on“ (pentru lucrul fără nivelare automată) sau în poziția „on“ (pentru lucrul cu nivelare automată). Imediat după conectare, aparatul de măsură emite raze laser prin orificiile de ieșire 1.

▶ Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți direct în raza laser, nici chiar de la distanță mai mare.

Pentru deconectarea aparatului de măsură împingeți întrerupătorul pornit/oprit 14 în poziția „off“. În momentul deconectării pendulul se blochează.

La depășirea temperaturii de lucru maxime admise de 40 °C are loc deconectarea de protejare a diodei laser. După răcire, instrumentul de măsurare este din nou gata de funcționare și poate fi reconectat.

Dezactivarea deconectării automate

După o durată de funcționare de 30 min aparatul de măsură se deconectează automat. Pentru a dezactiva deconectarea automată, în momentul pornirii aparatului de măsură țineți a-păsată timp de 3 s tasta modurilor de funcționare 4. Atunci când deconectarea s-a dezactivat, liniile laser clipesc scurt după 3 s.

▶ Nu lăsați nesupraveghiat aparatul de măsură pornit și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.

Pentru a activa deconectarea automată, opriți aparatul de măsură și reporniți-l din nou (fără a apăsa tasta modurilor de functionare 4).

Moduri de functionare (vezi figurile A - D)

Aparatul de măsură dispune de patru moduri de funcționare, pe care le puteți comuta în orice moment:

• modul orizontal (mod de functionare A): generează o linie laser orizontală
• modul cu linii încrucisate (mod de funcționare B): generea- ză o linie laser orizontală și alta verticală
• modul vertical (mod de functionare C): generează două linii laser verticale, ortogonale,
• modul orizontal combinat cu cel vertical (mod de functionare D): generează o linie laser orizontală și două linii laser verticale

În toate modurile de funcționare este proiectat pe podea un punct pe direcția normalei.

După conectare, aparatul de măsură se află în modul de funcționare „D“. Pentru a comuta modul de funcționare, apăsați tasta modurilor de funcționare 4.

Toate cele patru moduri de funcționare pot fi selectate atât cu, cât și fără nivelare automată.

În modul cu linii încrucisate și în cel vertical, liniile verticale pot fi aliniate exact la un obiect de măsurare, cu ajutorul roții de reglare 18.

136 | Română

Pentru a putea lucra cu receptorul laser 27, indiferent de modul de functionare selectat, trebuie activată funcția de laser pulsat.

În funcția de laser pulsat, liniile laser clipesc cu o frecvență foarte înaltă, putând fi astfel detectate de receptorul laser 27.

Pentru activarea functiei de laser pulsat apăsati tasta 3.

Atunci când funcția de laser pulsat este conectată, indicatorul 2 luminează verde.

Pentru ochiul uman vizibilitatea liniilor laser este diminuată atunci când este activată funcția de laser pulsat. De aceea, pentru a lucra fără receptorul laser, dezactivați funcția de laser pulsat apăsând din nou tasta 3. La dezactivarea funcției de laser pulsat, indicatorul 2 se stinge.

Nivelare automată

Lucrul în funcția de nivelare automată

Aşezati aparatul de măsură pe o suprafață orizontală, tare, sau fixați-l pe un stativ foto uzual din comerț.

Pentru lucrul cu nivelare automată împingeți întrerupătorul pornit/oprit 14 aducându-l în poziția „on“.

Nivelarea automată compensează automat denivelările întrun domeniu de autonivelare de ± 4°. Aparatul de măsură este nivelat în momentul în care razele laser nu mai clipesc.

Dacă nivelarea automată nu este posibilă, de ex. pentru că suprafața de așezare a aparatului de măsură se abate de la orizontală cu peste 4°, liniile laser clipesc. Așezați în acest caz aparatul de măsură în poziție orizontală și așteptați să se autoniveleze.

În caz de şocuri sau modificări de poziție în timpul funcționării, aparatul de măsură se renivelează automat. După o renivelare verificați poziția liniei laser orizontale respectiv a celei verticale în raport cu punctele de reper, pentru evitarea erorilor.

Lucrul fără nivelare automată

Pentru a lucra fără nivelare automată, împingeți întrerupătorul pornit/oprit 14 în poziția „on”. Atunci când nivelarea automată este deconectată razele laser clipesc continuu.

Când nivelarea automată este inactivă puteți ține aparatul de măsură în mână sau îl puteți pune pe o platformă încinată. În modul de funcționare în linie încrucişată cele două linii laser nu mai sunt neapărat perpendiculare între ele.

Influente asupra preciziei

Cea mai mai mare influență o exercită temperatura ambiantă. în special diferențele de temperatură care pleacă de la nivelul solului și se propagă în sus pot devia raza laser.

Deoarece stratificarea temperaturilor este maximă în apropierea solului, începând cu un tronson de măsurare de 20 m, ar trebui să lucrați întotdeauna cu aparatul de măsură montat pe un stativ. În afară de aceasta, pe cât posibil, așezați aparatul de măsură în mijlocul suprafetei de lucru.

În afara influențelor exterioare, și influențe specifice aparatului (ca de ex. căderi sau șocuri puternice) ar putea provoca abateri. De aceea, întotdeauna înainte de a începe lucrul verificați precizia aparatului de măsură.

Verificați întotdeauna mai întâi precizia cotei de înălțime și precizia de nivelare a razei laser orizontale, apoi precizia de nivelare a liniei laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l pentru reparare la un centru de asistență tehnică și service post-vânzări Bosch.

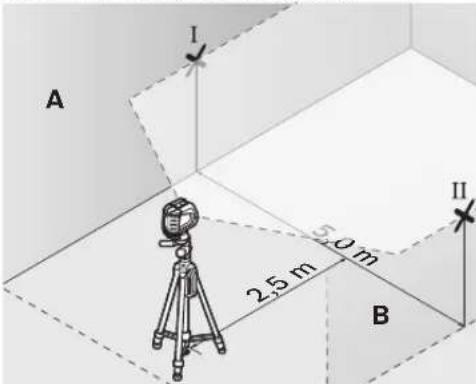

Verificarea preciziei cotei de înăltime a liniei orizontale

Pentru verificare vă trebuie un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montați aparatul de măsură pe un stativ, aproape de peretele A sau așezați-l pe o fundație tare, plană. Conectați aparatul de măsură. Selectați modul de funcționare în linie încrucisată cu nivelare automată.

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului, în care se intersectează liniile laser pe perete (punctul I).

- Rotiți aparatul de măsură la 180°, lăsați-l să se niveleze și marcați punctul de intersecție a liniilor laser pe peretele opus B (punctul II).

- Amplasați aparatul de măsură – fără a-l roti – aproape de peretele B, conectați-l și lăsați-l să se niveleze.

- Aliniați astfel aparatul de măsură în înălțime (cu ajutorul unui stativ sau eventual supraînălțându-l), încât punctul de intersecție a liniilor laser să nimerească exact punctul II marcat anterior pe peretele B.

Română | 137

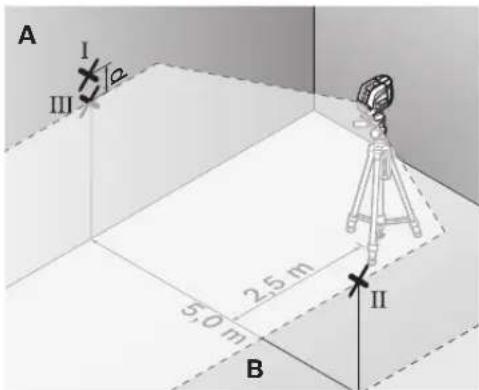

• Rotiți aparatul de măsură la 180°, fără a modifica înălți- mea. Îndreptați-l astfel spre peretele A, încât linia verticală să treacă prin punctul I marcat anterior. Lăsați aparatul de măsură să se niveleze și marcați punctul de intersecție a li- niilor laser pe peretele A (punctul III).
• Diferența d dintre cele două puncte I și III marcate pe peretele A dă abaterea efectivă a aparatului de măsură.

Abaterea maximă admisă d_max se calculează după cum urmează:

d_max = dublul distanței dintre pereți x 0,3 mm/m Exemplu: pentru o distanță între pereți de 5 m abaterea maximă poate fi

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Prin urmare distanta tre marcaje poate fi de maximum 3 mm.

• Aşezati la o distanță de 5 m aparatul de măsură întors la 180° și lăsati-l să se niveleze.
• Aliniați astfel în înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este cazul, prin supraînălțare), încât centrul razei laser să nimerească exact punctul 11 anterior marcat pe peretele B.
• Marcați pe peretele A centrul liniei laser și notați-l ca punctul III (vertical, deasupra resp. sub punctul I).
  Ta Diferenta d dintre cele două puncte 1 și 111 marcate pe peretele A dă abaterea efectivă de la orizontală a aparatului de măsură.

Verificarea preciziei de nivelare a liniei orizontale

Pentru verificare aveți nevoie de o suprafață liberă de aprox. 5 x 5 m.

- Asezați aparatul de măsură pe o fundație tare, plană, la mijloc, între peretele A și B. Lăsați aparatul de măsură se niveleze în modul de funcționare pe orizontală.

- Marcați la câte 2,5 m distanță pe ambii pereți, centrul liniei laser (punctul I pe peretele A și punctul II pe peretele B).

Abaterea maximă admisă d_max se calculează după cum urmează:

d_max = dublul distanței dintre pereți x 0,3 mm/m Exemplu: pentru o distanță între pereți de 5 m abaterea maximă poate fi

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Prin ur mare distanța dintre marcaje poate fi de maximum 3 mm.

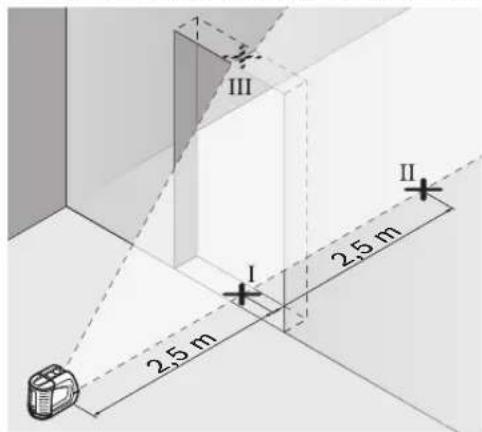

Verificarea preciziei de nivelare a liniei verticale

Pentru verificare aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii există loc de câte cel puțin 2,5 m.

- Aşezati aparatul de măsură la o distanță de 2,5 m de deschi-derea ușii pe teren tare, plan (nu pe un stativ). Lăsați apara-tul de măsură să se niveleze în modul de funcționare în linie încrucisată și îndreptați liniile laser asupra deschiderii ușii.

- Marcați centrul liniei laser verticale pe podea, în golul de ușă (punctul I), la o distanță de 5 m în celealtă parte a golului de ușă (punctul II), cât și pe marginea superioară a golului de ușă (punctul III).

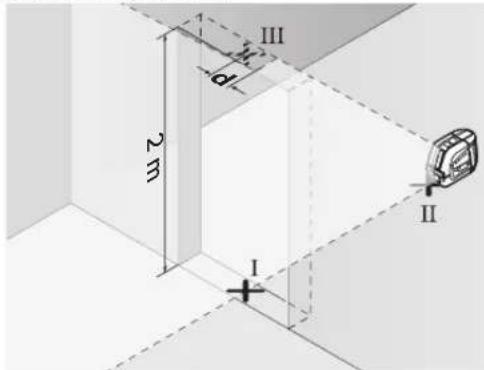

• Aşezati aparatul de măsură în cealalaltă parte a golului de ușă direct în spatele punctului II. Lăsați aparatul de măsură să se niveleze și alinițați astfel linia verticală, încât mijlocul acesteia să treacă prin punctele I și II.
• Diferența d dintre punctul III și centrul liniei laser pe marginiea superioară a golului de ușă dă abaterea efectivă față de verticală a aparatului de măsură.
• Măsurati înălțimea golului de ușă.

Abaterea maximă admisă d_max se calculează după cum urmează:

d_max = dublul înăltimii golului de ușă x 0,3 mm/m

Exemplu: pentru o înălțime a golului de ușă de 2 m abaterea maximă poate fi

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Prin urmare, distanța dintre marcaje poate fi de cel mult 1,2 mm.

Verificarea preciziei liniei verticale

Pentru verificare aveți nevoie de un tronson de măsurare liber pe teren tare, cu o distanță de aprox. 5 m între podea și plafon.

• Montați aparatul de măsură pe platforma rotativă și așe- zați-l pe podea.
• Conectați aparatul de măsură și lăsați-l să se niveleze.

- Marcați centrul punctului de încrucişare superior de pe plafon (punctul I). Marcați de asemeni pe podea centrul punctului laser inferior (punctul II).

• Rotiți aparatul de măsură 180°. Poziționați-l astfel, încât centrul punctului laser inferior să se afle deasupra punctului IT deja marcat. Lăsați aparatul de măsură să se niveleze. Marcați centrul punctului laser superior (punctul TIT).
• Din diferența d dintre cele două puncte I și III marcate pe plafon rezultă abaterea efectivă a aparatului de măsură de la verticală.

Pe tronsonul de măsurare de 5 m, abaterea maximă admisă este: 5 m x ± 0, 6 mm / m x 2 = ± 6 mm.

În consecință, diferența d dintre punctele I și III poate fi de maximum 6 mm.

Instrucțiuni de lucru

▶ Pentru marcare folosiți numai mijlocul razei laser. Lăti- mea razei laser se modifică în funcție de distanță.

Utilizarea plăcii de măsurare (accesoriu) (vezi figurile G–H)

Cu placa de măsurare 26 puteți transfera marcajul de laser pe sol respectiv cota de laser pe un perete.

Cu ajutorul câmpului zero și al scalei puteți măsura și marca în alt amplasament decalajul față de cota dorită. Astfel nu mai este necesară reglarea precisă a aparatului de măsură la cota care trebuie transferată.

Placa de măsurare 26 este prevăzută cu un strat reflectorizant care îmbunătățește vizibilitatea razei laser la o distanță mai mare respectiv în caz de radiații solare puternice. Creșterea luminozității poate fi observată numai dacă priviți paralel cu raza laser pe placa de măsurare.

Utilizarea stativului (accesoriu)

Stativul oferă un suport de fixare stabil al aparatului de măsură, cu posibilitatea de reglare a înălțimii. Montați aparatul de măsură cu orificiul prindere pentru stativ de 5/8" 11 pe filetul stativului 22 sau pe cel al unui stativ de construcții uzual din comerț. Penru fixarea pe un stativ foto uzual din comerț foloți orificiul de prindere pentru stativ de 1/4" 6. Fixați prin înșurubare aparatul de măsură cu şurubul de fixare al stativului.

Lucrul cu receptor laser (accesoriu) (vezi figura E)

În cazul condițiilor de iluminare nefavorabilă (lumină puternică, radiații solare directe) și la distanțe mai mari, pentru mai buna detectare a razelor laser folosiți receptorul laser 27.

Atunci când lucrați cu receptorul laser activați funcția de laser pulsat (vezi „Funcție de laser pulsat“, pagina 136).

Български|139

Ochelari optici pentru laser (accesoriu)

Ochelarii optici pentru laser filtrează lumina ambiantă. În acest mod lumina roșie a laserului pare mai puternică pentru ochi.

▶ Nu folositi ochelarii pentru laser drept ochelari de protectie. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
▶ Nu folositi ochelarii pentru laser drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu vă oferă protectie totală împotriva razelor ultraviolete și vă diminu-ează gradul de perceptie a culorilor.

Exemple de lucru

Exemple de lucru (vezi figurile A - F)

Exemple privind posibilitățile de utilizare ale aparatului de măsură găsiți la paginile grafice.

Întreținere și service

Întreținere și curățare

Depozitați și transportați aparatul de măsură numai în valiza din setul de livrare.

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundati aparatul de măsură în apă sau în alte lichide.

Ştergeți-l de murdărie cu o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Curățați regulat mai ales suprafețele din jurul orificiul de ieșire a laserului și aveți grijă să îndepărtați scamele.

În caz de reparație, expediați aparatul de măsură introdus în valiză.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare format din 10 cifre, conform plăcuței indicatoare a tipului aparatului dumneavoastră de măsură.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați aparatele de măsură și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și dirijate către o stație de reciclare ecologică.

Accumulatori/baterii:

Nu aruncați acumulatorii/bateriile în gunoiul menajer, în foc sau în apă. Acumulatorii/bateriile, pe cât posibil după descăr- carea lor prealabilă, trebuie colectate, reciclate sau eliminate ecologic.

Sub rezerva modificărilor.

Български
