Gaminio tipas	Linijinis lazeris (3 linijų lazeris)
Modelis	Bosch GLL 3-50P
Matmenys (apytiksliai)	160 x 80 x 100 mm
Svoris (su baterijomis)	apytiksliai 0,5 kg
Maitinimo šaltinis	4 x 1,5 V AA (Mignon)
Baterijų veikimo trukmė	apytiksliai 10 val. (nuolatinio veikimo režimu)
Lazerio klasė	2M (IEC 60825-1)
Bangos ilgis	635 nm (raudona)
Savaiminio niveliavimo diapazonas	± 4°
Niveliavimo tikslumas	± 0,3 mm/m
Darbo zona (skersmuo)	iki 50 m
Lazerio linijų skaičius	3 (horizontaliai, vertikaliai, kryžius)
Įjungimo trukmė	100% (nuolatinis veikimas)
Stovo sriegis	1/4"
Darbo temperatūra	-10 °C iki +40 °C
Laikymo temperatūra	-20 °C iki +70 °C
Apsauga nuo dulkių ir purslų	IP 5X (apsaugota nuo dulkių)
Valymas	Optiką valykite minkšta, sausa šluoste
Saugos nurodymai	Nežiūrėkite į lazerio spindulį; laikykitės akių apsaugos taisyklių
Atsarginės dalys	Baterijos, galbūt apsauginiai akiniai ir taikinio lentelė
Garantija	Žiūrėti naudojimo instrukciją

Dažnai užduodami klausimai - GLL 3-50P BOSCH

Kaip įjungti Bosch GLL 3-50P?

Paspauskite įjungimo/išjungimo mygtuką įrenginio šone. Lazeris įsijungs ir pradės savaiminį niveliavimą. Įsitikinkite, kad įrenginys stovi ant stabilaus paviršiaus.

Ką reiškia mirksinti lazerio linija?

Mirksinti linija rodo, kad įrenginys yra už savaiminio niveliavimo diapazono ribų (daugiau nei ±4°) arba niveliavimas neįmanomas. Pastatykite įrenginį horizontaliau.

Kokių baterijų reikia GLL 3-50P?

GLL 3-50P reikia keturių AA baterijų (Mignon, 1,5 V). Rekomenduojame šarmines baterijas ilgesniam veikimo laikui.

Kiek ilgai veikia baterijos?

Nuolatinio veikimo režimu baterijos veikia apytiksliai 10 valandų. Naudojant įkraunamas baterijas, veikimo laikas gali būti trumpesnis.

Kaip patikrinti lazerio tikslumą?

Patikrinkite tikslumą niveliavimo prietaisu arba gulsčiuku. Išsamią instrukciją rasite naudojimo instrukcijos 12 puslapyje.

Ar galiu naudoti GLL 3-50P lauke?

Taip, tačiau diapazonas dienos šviesoje yra ribotas. Norėdami geriau matyti linijas, naudokite lazerio imtuvą.

Kaip valyti lęšius?

Švelniai valykite lęšius minkšta, sausa šluoste. Nenaudokite stiprių valymo priemonių ar skysčių.

Ar GLL 3-50P yra atsparus vandeniui?

Įrenginys pagal IP 5X standartą yra apsaugotas nuo dulkių, bet nėra atsparus vandeniui. Saugokite jį nuo lietaus ir drėgmės.

Kas įeina į komplektą?

Komplekte: linijinis lazeris GLL 3-50P, 4 x AA baterijos, taikinio lentelė, apsauginis dėklas, naudojimo instrukcija.

Kaip pritvirtinti lazerį prie stovo?

GLL 3-50P apačioje yra 1/4 colio sriegis. Prisukite jį tiesiai prie įprasto stovo arba naudokite pridedamą laikiklį.

NAUDOJIMO INSTRUKCIJA GLL 3-50P BOSCH

Lietuviškai....Puslapis 182

中文 页 188

中文 …… 頁 194

한국어....페이지 200

ภาษาไทย ทน้ํา 206

Kad su matavimo prietaisu dirbtumėte ne- pavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJA.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  ▶ Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 12).

Lietuviškai | 183

Prieš pradėdami prietaisą naudoti pirmą kartą ant angliško įspėjamojo ženklo užklijuokite kartu su prietaisu tiekiamą lipduką Jūsų šalies kalba.

Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spindulį. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.
▶ Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiujų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Lazerio nusitaikymo lentelè

Nelaikykite lazerio nusitaikymo lentelės 21 arti širdies stimuliatorių. Ant lazerio nusitaikymo lentelės esantys magnetai sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui.

Lazerio nusitaikymo lentelę 21 laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl lazerio nusitaikymo lentelės magnetų poveikio duomenys gali negrįžtamai dingti.

Gaminio ir techninių duomenų aprašas

Atverskite išlankstomaji lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukcija, palikite ši lapą atverstą.

Prietaiso paskirtis

Prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.

Techniniai duomenys

Kryžminių linijų lazerinis nivelyras		GLL 3-50
Gaminio numeris		3 601 K63 8..
Veikimo nuotolis1)
- Standartinis	m	10
- Su lazerio spindulio imtuvu	m	5 - 50
Niveliavimo tikslumas	mm/m ± 0,3
Statmens taško veikimo nuotolis	m	5
Statmens taško tikslumas mm/m ± 0,6
Savaiminio išsilyginimo diapazonas tipiniu atveju	°	± 4
Horizonto suradimo laikas tipiniu atveju	s	<
Darbinė temperatūra	°C -10... +40
Sandėliavimo temperatūra	°C	-20 ... +70
Maks. santykinis oro drėgnis	%	90
Lazerio klasė		2
Lazerio tipas	nm	635
	mW	<1
C6		1
Mažiausia impulso trukmė	s	1/1600
Sriegis prietaisui prie stovo tvirtinti	"	1/4
	"	5/8
Baterijos		4 x 1 , 5 V LR6 ( A A
Min. veikimo trukmė	val.	6
Automatinis išsijungimas po maždaug	min	30
Svoris pagal „EPTA-Procedure 01/2003“	kg	0,9
Matmenys
- Be sukamosios platformos	mm	146 x 83 x 117
- Su sukamaja platforma	mm	∅ 201 x 197
Apsaugos tipas		IP 54*

1) Veikimo nuotolis gali sumažeti dėl nepalankių aplinkos sąlygų (pvz., tiesioginių saulės spindulių poveikio).
* apsauga nuo dulkių ir vandens pursly
Atkreipkite dėmesįį jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.
Prietaiso firminėje lentelėje yra nurodytas jūsu prietaiso serijos numeris
13, kad ji galima būty vienareikšmiškai identifikuoti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

1 Lazerio spindulio išėjimo anga
2 Pulsavimo funkcijos indikatorius
3 Pulsavimo funkcijos mygtukas
4 Veikimo režimų mygtukas
5 Baterijų įkrovos indikatorius

184 | Lietuviškai

6 Jungtis tvirtinti prie stovo 1/4"

7 Bateriju skyrelis

8 Bateriju skyriaus dangtelis

9 Poliškumo žymės

10 Bateriju skyriaus dangtelio fiksatorius

11 Jungtis tvirtinti prie stovo 5/8"

12 |spéjamasis lazerio spindulio ženklas

13 Serijos numeris

14 ljungimo-išjungimo jungiklis

15 Kreipiamasis griovelis

16 Kreipiamasis bégelis

17 Ištraukiamosios kojelės fiksuojamasis varžtas

18 Sukamasis ratas

19 Sukamoji platforma

20 Magnetai

21 Lazerio nusitaikymo lentelè

22 Statybinis stovas BS 150*

23 Akiniai lazeriui matyti*

24 Universalusis laikiklis BM 1*

25 Teleskopinis strypas BT 350*

26 Matavimo lentelė su kojele*

27 Lazerio spindulio imtuvas*

28 Laikiklis*

29 Lagaminas*

* Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą nejeina.

Montavimas

Bateriju idėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarminėmis manga-no baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 8, patraukite fik- satorių 10 ir atidrykite baterijų skyriaus dangtelį. Jdėkite bate- rijas. Atkreipkite dėmesį, kad poliai būtų nukreipti taip, kaip nurodyta baterijų skyrelio išorėje.

Jei bateriju ikrovos indikatorius 5 mirksi raudonai, turite pa- keisti baterijas.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

- Jei ilgą laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Sukamosios platformos naudojimas

Matavimo prietaiso kreipiamajj griovelj 15 jstatykite j kreipiamajj bėgelj 16, esantį ant sukamosios platformos 19, ir stumkite matavimo prietaisą ant platformos iki atramos. Norėdami nuimti, matavimo prietaisą traukite nuo sukamosios platformos priešinga kryptimi.

Teleskopinių kojelių ištraukimas

Atsukite ištraukiamosios kojelės fiksuojamajį varžtą 17. Ištraukite kojelę. Užfiksuokite kojelę, t.y. užveržkite fiksuojamajį varžtą 17. Šiuos veiksmus pakartokite abiem likusioms kojelėms.

Naudojimas

Parengimas naudoti

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio.
Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.
Su prietaisu reikia elgtis atsargiai ir saugoti jj nuo stiprių smūgių bei kritimo. Jei prietaisas buvo sutrenktas ar patyrė kitokį išorinį stipry poveikį, prieš pradėdami su juo dirbti visada patikrinkite jo tikslumą (žr. skyrių „Niveliavimo tikslumas“).
▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

ljungimas ir išjungimas

Norédami jungti matavimo prietaisą, pastumkite jungimo- išjungimo jungiklj 14 j padėtį „on“ (darbams be automatinio niveliavimo įtaiso) arba j padėtį „on“ (darbams su automatinio niveliavimo įtaisu). Matavimo prietaisą jungus per lazerio spindulio išėjimo angas 1 tuoj pat siunčiamos lazerio linijos.

▶ Nenukreipkite lazerio spindulio j kitus asmenis ar gyvūnus ir nežiūrėkite j lazerio spinduli patys, net ir būdami atokiau nuo prietaiso.

Norėdami matavimo prietaisą išjungti, jjungimo-išjungimo jungiklj 14 pastumkite į padėtį „off“. Prietaisą išjungus švyta- vimo mazgas užblokuojamas.

Jei viršijama aukščiausia leistina 40 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir ji vėl galima jungti.

Automatinio išjungimo įtaiso deaktyvavimas

Po 30 min veikimo matavimo prietaisas automatiškai išsijungia. Jei automatinio išjungimo jtaisą norite deaktyvuoti, jjungdami matavimo prietaisą veikimo režimų mygtuką 4 laikykite paspaustą 3 s. Kai automatinio išjungimo jtaisas deaktyvuojamas, po 3 s trumpai sumirksi lazerio linijos.

Lietuviškai | 185

▶ Nepalikite ijungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Jei automatinio išjungimo įtaisą norite įjungti, matavimo prietaisą išjunkite ir vėl įjunkite (veikimo režimų mygtuko ne-spauskite 4).

Veikimo režimai (žr. pav. A - D)

Matavimo prietaisas gali veikti keturiais režimais, kuriuos jüs bet kada galite perjungti:

• Horizontalusis režimas (veikimo režimas A): sukuria horizontalią lazerio liniją
• Kryžminių linijų režimas (veikimo režimas B): sukuria vieną horizontalią ir vieną vertikalią lazerio liniją
• Vertikalusis režimas (veikimo režimas C): sukuria dvi vertikalias, lygiagrečias lazerio linijas
• Horizontalusis režimas kombinuotas su vertikaliuoju režimu (veikimo režimas D): sukuria vieną horizontalią ir dvi vertikalias lazerio linijas

Visuose veikimo režimuose ant žemės projektuojamas statmens taškas.

Jungus matavimo prietaisą, jis veikia režimu „D“. Norėdami pakeisti veikimo režimą, paspauskite veikimo režimų mygtuką 4.

Visus veikimo režimus galima pasirinkti tiek su automatiniu niveliavimu, tiek be jo.

Veikiant kryžminių linijų ir vertikaliuoju režimu, sukamuoju ratuku 18 vertikalias linijas galite tiksliai suderinti ant matavimo objekto.

Pulsavimo funkcija

Norint dirbti su lazerio spindulio imtuvu 27, – nepriklausomai nuo pasirinkto darbo režimo – reikia jungti pulsavimo funkcija.

Pasirinkus pulsavimo funkcija, lazerio linijos mirksi labai dideliu dažniu ir jas aptinka lazerio spindulio imtuvas 27.

Norėdami jjungti pulsavimo funkcija, spauskite mygtuką 3. Esant jjungtai pulsavimo funkcijai, indikatorius 2 dega žaliai.

Kai pulsavimo funkcija jungta, žmogaus akis lazerio linijas mato blogiau. Todėl dirbdami be lazerio spindulio imtuvo, pulsavimo funkcija išjunkite, t.y. dar kartą paspauskite mygtuką 3. Kai pulsavimo funkcija išjungta, indikatorius 2 nedega.

Automatinio niveliavimo įtaisas

Automatinis niveliavimas

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jj prie standartinio fotoaparato stovo.

Jei norite dirbti su automatinio niveliavimo jtaisu, jjungimo-iš-jungimo jungiklj 14 pastumkite i padėtį „ on“.

Automatinis niveliavimo jtaisas savaiminio išsilyginimo diapazone ±4° nelygumus išlygina automatiškai. Jei lazerio linijos nebemirksit, vadinasi matavimo prietaisas yra išlygintas.

Jei automatinio niveliavimo atlikti nejmanoma, pvz., jei plokš-tumos, ant kurios yra pastatytas matavimo prietaisas, nuokry-pa nuo horizontalės yra didesnė kaip 4°, lazerio linijos mirksi. Tokiu atveju pastatykite matavimo prietaisą horizontaliai ir palaukite, kol jis savaime susiniveliuos.

Jei veikimo metu matavimo prietaisas sujudinamas arba pa- keičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgių.

Darbas išjungus automatinį niveliavimą

Jei norite dirbti be automatinio niveliavimo jtaiso, jjungimo-is-jungimo jungiklj 14 pastumkite j padetj „on“. Kai automati-nio niveliavimo jtaisas išjungtas, lazerio linijos šviečia nuolat. Kai automatinio niveliavmo jtaisas išjungtas, matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo. Prietaisui veikiant kryžminių linijų režimu dvi lazerio linijos nebūtinai yra statmenos viena kitos atžvilgiu.

Niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią jtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės j viršų: jie gali nukreipti lazerio spindulį.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikoji stovą. Prietaisą visada statykite darbo zonos centre.

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso speci-finės savybės (pvz., prietaisui nukritus ar jį stipriai sutren-kus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite matavimo prietaiso tikslumą.

Kiekvieną kartą pirmiausia patikrinkite horizontalios lazerio linijos aukščio ir niveliavimo tikslumą, o po to – vertikalios lazerio linijos niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės į Bosch įrankių remonto dirbtuves.

Horizontalios linijos aukščio tikslumo patikrinimas

Norint atlikti patikrinimą, Jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

– Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Matavimo prietaisą junkite. Pasirinkite kryžminių linijų režimą su automatiniu niveliavimu.

- Nukreipkite lazerj arti esančia sieną A ir leiskite matavimo prietaisui susiniveliuoti. Pažymékite taško, kuriame ant sienos susikerta lazerio linijos, vidurj (taškas I).

186 | Lietuviškai

• Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).
• Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susiniveliuoti.

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku TI.

• Pasukite matavimo prietaisą 180° kampu, nekeisdami aukščio. Nukreipkite jj j sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).
• Skirtumas d ant sienos A pažymėtų abiejų taškų I ir III rodo faktinę matavimo prietaiso aukščio nuokrypą.

Didžiausią leistiną nuokrypą d _max apskaičiuokite pagal šią formule:

d_max = dvigubas atstumas tarp sienų x 0,3 mm/m Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiausia leistina nuokrypa yra

d_max = 2 × 5 m × 0, 3 m m / m = 3 m m. Pažy m eti taškai vienas nuo kito turi būti nutolę ne didesniu kaip 3 mm atstumu.

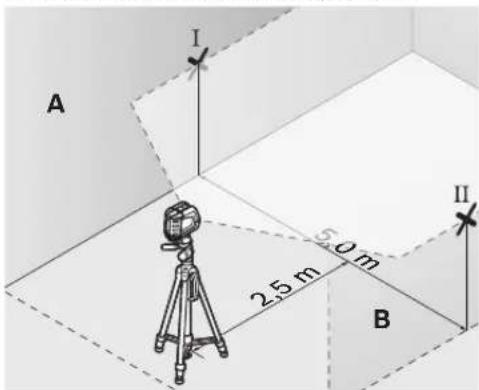

Horizontalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinima, reikia apie 5 x 5 m laisvo ploto.

- Pastatykite matavimo prietaisą ant tvirto, lygaus pagrindo viduryje tarp sienų A ir B. Palaukite, kol matavimo prietaisas, veikdamas horizontaliu režimu, susiniveliuos.

- Ant abiejų sienų 2,5 m atstumu nuo matavimo prietaiso pažymėkite lazerio linijos vidurį (taškas I ant sienos A ir taškas II ant sienos B).

• Matavimo prietaisą, pasuktą 180° kampu pastatykite 5 m atstumu ir palaukite, kol susiniveliuos.

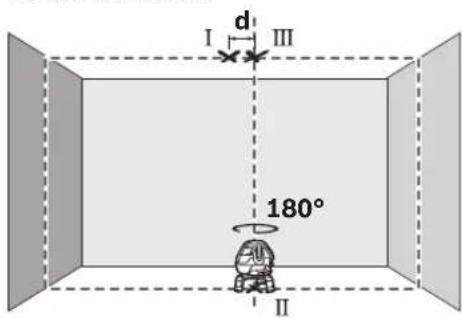

  – Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padėdami pagrindą), kad lazerio linijos vidurys tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku 11.
• Ant sienos A pažymékite lazerio linijos vidurj – tašką III (statmenai virš arba po taško I).
• Skirtumas d ant sienos A pažymėtų abiejų taškų 1 ir 111 rodo faktinę matavimo prietaiso nuokrypą nuo horizontalės.

Didžiausią leistiną nuokrypą d _max apskaičiuokite pagal šią formule:

d_max = dvigubas atstumas tarp sieny x 0,3 mm/m

Pavyzdžiui: kai atstumas tarp sienų 5 m, didžiausia leistina nuokrypa yra

d_max = 2 × 5 m x 0, 3 mm/m = 3 mm. Pažy meti taškai vienas nuo kito turi būti nutolę ne didesniu kaip 3 mm atstumu.

Lietuviškai | 187

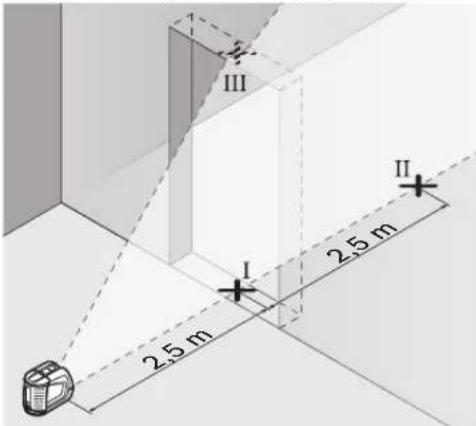

Vertikalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

- Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Palaukite, kol matavimo prietaisas, esant kryžminių linijų režimui, susinveliuos, ir nukreipkite lazerio linijas į durų angą.

- Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstumu kitoje durų angos pusėje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

- Pastatykite matavimo prietaisą kitoje durų angos pusėje tiesiai po tašku 11. Palaukite, kol matavimo prietaisas susiniveliusos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus 1 ir 11.

- Skirtumas d tarp taško 111 ir ant viršutinio durų angos krašto pažymėto lazerio linijos vidurio yra faktinė matavimo prietaiso nuokrypa nuo vertikalės.

- lšmatuokitedurųangosaukštį.

Didžiausią leistiną nuokrypą d_max apskaičiuokite pagal šią formule:

d_max = dvigubas durų angos aukštis x 0,3 mm/m Pavyzdžiui: jei durų angos aukštis 2 m, maksimali nuokrypa gali būti

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Pažymėti taškai vienas nuo kito turi būti nutolę ne didesniu kaip 1,2 mm atstumu.

Statmens tikslumo patikrinimas

Norint atlikti patikrinimą, jums reikia laisvo apie 5 m ilgio ma- tavimo atstumo ant tvirto pagrindo tarp grindų ir lubų.

- Matavimo prietaisą pritvirtinkite ant sukamosios platformos ir pastatykite ant žemės.

- Matavimo prietaisą jjunkite ir palaukite, kol jis išsilygins.

- Ant lubų pažymėkite viršutinio lazerio linijų susikirtimo taško vidurį (taškas I). Apatinio lazerio taško vidurį pažymėkite ant žemės (taškas II).

- Matavimo prietaisą pasukite 180° kampu. Nustatykite jj tokią padėtį, kad apatinio lazerio taško vidurys būtų jau pažymėtame taške TI. Palaukite, kol matavimo prietaisas susiniveliuos. Pažymėkite viršutinio lazerio taško vidurį (taškas IITI).

- Skirtumas d ant lubų pažymėtų abiejų taškų I ir III rodo faktinę matavimo prietaiso nuokrypą nuo vertikales.

Esant 5 m matavimo atstumui, maksimalus leidžiamas nuokrypis: 5 mx ± 0, 6 mm/m x 2 = ± 6 mm.

Skirtumas d tarp taškų 1 ir III gali būti ne didesnis kaip 6 mm.

Darbo patarimai

- Visada žymėkite tik lazerio linijos vidurį. Kintant atstu-mui lazerio linijos plotis taip pat kinta.

Darbas su matavimo lentele (pap. iranga) (žiūr. pav. G-H)

Naudojant matavimo lentelę 26, lazerio spindulj galima perkelti ant grindų arba ant sienos ir pažymėti aukščio atžymas. Naudojant kvadratinį nulinį laukelį ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymėti ji kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 26 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo

188|中文

efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, to- dėl žvilgsnį j matavimo lentelę nukreipkite išilgai lazerio spin- dulio.

Naudojimas su trikoju stovu (pap. iranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštj. Naudodamiesi 5/8" jungtimi tvirtinti prie stovo 11, matavimo prietaisą prisukite prie stovo 22 sriegio arba prie standartinio stovo. Tvirtinti prie standartinio trikojo stovo naudokite 1/4" jungtj 6. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.

Darbas su lazerio spindulio imtuvu (pap. įranga) (žr. pav. E)

Esant nepalankioms oro sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio linijas, naudokite lazerio spindulio imtuvą 27. Dirbdami su lazerio spindulio imtuvu, jjunkite pul- savimo funkcija (žr. „Pulsavimo funkcija“, 185 psl.).

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulj.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokiu būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvė kite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Naudojimo pavyzdžiai

Naudojimo pavyzdžiai (žr. A – F pav.)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisą laikykite ir transportuokite tik kartu tiekiamame krepšyje.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius skys-čius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir tirpiklių.

Paviršius ties lazerio spindulio išėjimo anga valykite regulariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Remonto atveju matavimo prietaisą atsiųskite krepšyje.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsy gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotoju konsultavimo tarnybos specialistai mielai at-sakys i klausimus apie mūsų gaminius ir papildomą įrangą. Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Lietuva

Bosch jrankiu servisas

Informacijos tarnyba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų, akumuliatorių bei baterijų nemeskite j buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami matavimo jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Akumuliatoriai ir baterijos

Nemeskite akumuliatorių ir baterijų į buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatoriai ir baterijos turi būti su- renkamos ir perdirbamos arba šalinamos nekenkiant aplinkai.

Galimi pakeitimai.

中文

安全规章
