GLL 3-80 P Professional - Atstumo matuoklis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Kryžminių linijų lazerinis nivelyras
Prekės ženklas	Bosch
Modelis	GLL 3-80 P Professional
Naudojimas	Profesionalus
Lazerio technologija	Raudonas diodinis lazeris 635 nm
Linijų skaičius	3 (2 horizontalios, 1 vertikali)
Atstumas be imtuvo	Iki 20 m (skersmuo)
Atstumas su imtuvu	Iki 80 m (skersmuo)
Niveliavimo tikslumas	±0,3 mm/m
Auto niveliavimo diapazonas	±4°
Niveliavimo laikas	Maždaug 4 s
Darbinė temperatūra	-10 °C iki 50 °C
Apsaugos klasė	IP54 (apsaugotas nuo vandens purslų ir dulkių)
Maitinimas	4 AA šarminės baterijos po 1,5 V
Veikimo trukmė	Maždaug 30 h (nepertraukiamai)
Svoris	0,65 kg (su baterijomis)
Matmenys (I x P x A)	130 x 70 x 120 mm
Pristatymo turinys	Lazerinis nivelyras, 4 AA baterijos, lazerio imtuvas, sieninis laikiklis, transportavimo dėklas
Priežiūra ir valymas	Lazerio išėjimo langelius valykite minkšta sausa šluoste. Nenaudokite tirpiklių. Jei reikia, pakeiskite baterijas.
Sauga	Lazerio klasė 2 (≤ 1 mW, nežiūrėkite tiesiai į spindulį). Naudokite tik Bosch rekomenduojamus priedus.
Remontuojamumas	Remontą atlieka tik Bosch įgaliotas servisas. Atsarginių dalių ieškokite instrukcijoje.

Dažnai užduodami klausimai - GLL 3-80 P Professional BOSCH

Kaip įjungti lazerinį nivelyrą GLL 3-80 P?

Paspauskite šone esantį įjungimo/išjungimo mygtuką. Lazeris įsijungia ir automatiškai išsilygina. Norimą darbo režimą pasirinkite pakartotinai spausdami mygtuką.

Koks maksimalus šio lazerinio nivelyro atstumas?

Be imtuvo atstumas yra maždaug 20 m skersmens. Su lazerio imtuvu Bosch LR 7 atstumas gali siekti 80 m skersmens, priklausomai nuo apšvietimo sąlygų.

Kaip pakeisti GLL 3-80 P baterijas?

Atidarykite po prietaisu esantį baterijų skyrių. Įdėkite 4 AA 1,5 V baterijas, laikydamiesi poliškumo (+/-). Uždarykite dangtelį. Optimaliam veikimo laikui naudokite šarmines baterijas.

Lazerinis nivelyras neišsilygina, ką daryti?

Patikrinkite, ar prietaisas pastatytas ant stabilaus paviršiaus ir ar pasvirimo kampas neviršija ±4°. Jei automatinis niveliavimas neįsijungia, gali būti, kad baterijos silpnos arba prietaisas sugedęs. Kreipkitės į Bosch servisą.

Ar galiu naudoti šį lazerinį nivelyrą lauke?

Taip, prietaisas atitinka IP54 klasę, todėl atsparus dulkėms ir vandens purslams. Norėdami geriau matyti lauke, naudokite lazerio imtuvą Bosch LR 7.

Kaip valyti lazerio išėjimo langelius?

Naudokite minkštą sausą šluostę. Jei reikia, šiek tiek sudrėkinkite šluostę vandeniu. Niekada nenaudokite cheminių medžiagų ar tirpiklių, kurie gali pažeisti dangą.

Ką daryti, jei lazerio spindulys tampa silpnas arba su pertrūkiais?

Patikrinkite baterijų būklę ir, jei reikia, pakeiskite jas. Išvalykite lazerio išėjimo langelius. Jei problema išlieka, kreipkitės į įgaliotą Bosch remonto centrą.

Ar šis lazerinis nivelyras suderinamas su trikoju?

Taip, GLL 3-80 P turi 1/4 colio (20 sriegių per colį) sriegį tvirtinimui prie trikojo. Naudokite profesionalų trikojį optimaliam stabilumui.

Kaip sužinoti, ar nivelyras tinkamai sukalibruotas?

Padėkite prietaisą ant lygaus paviršiaus. Įjunkite jį ir palaukite automatinio niveliavimo. Patikrinkite lazerio liniją pagal žinomą atskaitos tašką. Jei abejojate, atlikite paprastą testą: pasukite prietaisą 180° ir palyginkite linijas. Dėl išsamios procedūros žiūrėkite instrukciją.

Koks šio gaminio garantinis laikotarpis?

Bosch Professional suteikia 3 metų garantiją nuo pirkimo datos, jei užsiregistruojate internetu per 4 savaites po pirkimo. Išsaugokite savo sąskaitą faktūrą ir užsiregistruokite Bosch Professional svetainėje.

NAUDOJIMO INSTRUKCIJA GLL 3-80 P Professional BOSCH

Lietuviškai Puslapis 235

中文 页 244

F1↓ 251

한국이 면 258

ภาษาไทย หน้า 265

Bahasa Indonesia....Halaman 274

Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso visada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

• Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
  Matavimo prietaisas tiekiamas su įspėjamuoju ženklu anglų kalba (matavimo prietaiso schemoje pažymėta numeriu 13).

2 klasés lazeriné spinduliuoté

nežiūrėkite i spinduli

IEC 60825-1:2007-03 <1 mW, 640 nm

Prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo angliško teksto užklijuokite kartu su prietaisu tiekiamą lipduką jūsų šalies kalba.
Nenukreipkite lazerio spindulio i žmones ar gyvūnus ir patys nežiūrėkite i lazerio spin- dulj. Šis matavimo prietaisas skleidžia 2-osios lazerio klasės pagal IEC 60825-1 lazerinius spindulius. Lazeriniais spinduliais galite apakinti kitus žmones.
▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.
▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Matavimo prietaisą taisyti turi tik kvalifi- kuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti.
▶ Saugokite, kad vaikai be suaugusiujų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie gali netyčia apakinti žmones.
Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai.

Nelaikykite matavimo prietaiso ir lazerio nusitaikymo lentelės 15 arti širdies stimuliatorių. Matavimo prietaiso ir lazerio nusitaikymo lentelės magnetai sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui.

Matavimo prietaisą ir lazerio nusitaikymo lentelę 15 laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir lazerio nusitaikymo lentelės magnetų poveikio duomenys gali negrįžtamai dingti.

Funkciju aprašymas

Atverskite išlankstomaji lapą su matavimo prietaiso schema ir, skaitydami naudojimo instrukcija, palikite ši lapą atversta.

Prietaiso paskirtis

Prietaisas skirtas horizontalioms ir vertikalioms linijoms nustatyti ir patikrinti.

236 | Lietuviškai

Techniniai duomenys

Linijinis lazerinis nivelyras GLL 3-80 P
	Professional
Gaminio numeris 3 601 K63 300
Veikimo nuotolis1)
- standartinis	20 m
- su pulsavimo funkcija	15 m
- su lazerio spindulio imtuvu	5-80 m
Niveliavimo tikslumas	± 0,2 mm/m
Savaiminio išsilyginimo diapazonas tipiniu atveju	± 4°
Horizonto suradimo laikas tipiniu atveju	<4 s
Darbinė temperatūra	-10 °C ... +40 °C
Sandėliavimo temperatūra	-20 °C ... +70 °C
Maks. santykinis oro drėgnumas	90 %
Lazerio klasė	2
Lazerio tipas	640 nm, <1 mW
C_6	1
Mažiausia impulso trukmė	1/1600 s
Sriegis prietaisui prie stovo tvirtinti	1/4", 5/8"
Baterijos	4 x 1 , 5 V L R 0 6 ( A A )
Veikimo trukmė
- su 3 lazerio plokštumomis	5 v a l .
- su 2 lazerio plokštumomis	9 v a l .
- su 1 lazerio plokštuma	18 val.
Svoris pagal „EPTA-Procedure 01/2003“	0,75 kg
Matmenys	159 x 141 x 75 mm
Apsaugos tipas	IP 54 (apsaugota nuo dulkių ir nuo aptaškymo)

1) Veikimo nuotolis gali sumažeti dėl nepalankių aplinkos sąlygų (pvz., tiesioginių saulės spindulių poveikio).
Atkreipkite dėmesį į jūsų matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.
Prietaiso firminėje lentelėje yra nurodytas jūsų prietaiso serijos numeris 14, kad jj galima būtų vienareikšmiškai identifikuoti.

Lietuviškai | 237

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

1 Lazerio spindulio išėjimo anga
2 lspéjamasis baterijos simbolis
3 Pulsavimo funkcijos mygtukas
4 Veikimo režimų mygtukas
5 Pulsavimo funkcijos indikatorius
6 Darbo be automatinio niveliavimo jtaiso indikatorius
7 Ijungimo-išjungimo jungiklis

8 Magnetai

9 Jungtis tvirtinti prie stovo 5/8"

10 Jungtis tvirtinti prie stovo 1/4"

11 Bateriju skyriaus dangtelio fiksatorius

12 Bateriju skyriaus dangtelis

13 Įspėjamasis lazerio spindulio ženklas

14 Serijos numeris

15 Lazerio nusitaikymo lentelé

16 Matavimo lentelė su kojele*

17 Lazerio spindulio imtuvas*

18 Apsauginis krepšys*

19 Universalusis laikiklis*

20 Akiniai lazeriui matyti*

21 Stovas*

22 Matuoklé*

* Pavaizduota ar aprašyta papildoma jranga j standartinį komplektą nejeina.

Montavimas

Bateriju jdėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarmi-nėmis mangano baterijomis.

Norėdami atidaryti baterijų skyriaus dangtelį 12, pastumkite fiksatorių 11 rodyklės kryptimi ir atidenkite baterijų skyriaus dangtelį. Jdėkite baterijas. Jdėdami baterijas atkreipkite dėmesį j baterijų skyriaus dangtelio vidinėje pusėje nurodytus baterijų polius.

Baterijoms beveik išsikrovus, vieną kartą pasigirsta apie 5 s trukmės garsinis signalas. Įspėjamasis baterijos simbolis 2 nuolat mirksi raudonai. Matavimo prietaisą dar galima naudoti ne ilgiau kaip 2 h.

Jei jjungiant matavimo prietaisą baterijos yra beveik išsikrovusios, 5 s trukmės garsinis signalas pasigirsta iškart, kai tik jjungiamas matavimo prietaisas.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

▶ Jei ilga laiką nenaudojate prietaiso, išimkite iš jo baterijas. Ilgiau sandėliuojant prietaisą, baterijas gali paveikti korozija arba jos gali išsikrauti.

Naudojimas

Parengimas naudoti

Matavimo prietaisui veikiant, esant tam tikroms sąlygoms, siunčiami stiprūs garsiniai signalai Todėl matavimo prietaisą laikykite toliau nuo savo ir kitų žmonių klausos organų. Garsus signalas gali pakenkti klausai.

▶ Saugokite matavimo prietaisą nuo dręgmės ir tiesioginio saulės spindulių poveikio.

▶ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Pvz., nepalikite jo ilgesnį laiką automobilyje. Esant didesniems temperatūros svyravimams, prieš pradėdami prietaisą naudoti, palaukite, kol matavimo prietaiso temperatūra stabilizuosis. Esant ypač aukštai ir žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui.

Su prietaisu reikia elgtis atsargiai ir saugoti jì nuo stiprių smūgių bei kritimo. Jei prietaisas buvo sutrenktas ar patyrė kitokį išorinį stiprų poveikį, prieš pradėdami su juo dirbti visada patikrinkite jo tikslumą (žiūr. skyrių „Niveliavimo tikslumas“).

▶ Jei matavimo prietaisą norite transportuoti, jį išjunkite. Prietaisą išjungus švytavimo mazgas užblokuojamas, nes prietaisui labai judant neužblokuotas mazgas gali būti pažeidžiamas.

238 | Lietuviškai

ljungimas ir išjungimas

Norėdami jjungti matavimo prietaisą, pastum-kite jjungimo-išjungimo jungiklj 7 i padėtį

„o n “ (darbams be automatinio niveliavimo jtaiso) arba i padėtį „o n “ (darbams su automatinio niveliavimo jtaisu). Matavimo prietaisą jjungus per lazerio spindulio išėjimo angas 1 tuoj pat siunčiamos lazerio linijos.

▶ Nenukreipkite lazerio spindulio j kitus asmenis ar gyvūnus ir nežiūrėkite j lazerio spindulį patys, net ir būdami atokiau nuo prietaiso.

Norėdami matavimo prietaisą išjungti, jjungimo- išjungimo jungiklj 7 pastumkite j padėtį „off“. Prietaisą išjungus švytavimo mazgas užblokuojamas.

Jei viršijama aukščiausia leistina 45 °C darbinė temperatūra, lazerio spindulys išsijungia automatiškai, kad apsaugotų lazerio diodą. Kai prietaisas atvėsta, jis vėl yra parengties būsenoje ir jį vėl galima jjungti.

Automatinio išjungimo įtaiso deaktyvavimas

Jei apytikriai per 30 min. nepaspaudžiamas joks mygtukas, kad būtų taupomos baterijos, matavimo prietaisas automatiškai išsijungia.

Norėdami po automatinio išjungimo matavimo prietaisą vėl jjungti, galite arba pastumti jjungimo-išjungimo jungiklį 7 į padėtį „off“ ir matavimo prietaisą vėl jjungti, arba vieną kartą paspausti veikimo režimų mygtuką 4 arba pulsavimo funkcijos mygtuką 3.

Norėdami deaktyvinti automatinio išjungimo įtaisą, veikimo režimų mygtuką (esant jjungtam matavimo prietaisui) 4 laikykite paspaudę ne mažiau kaip 3 s. Kai automatinio išjungimo įtaisas deaktyvinamas, kaip patvirtinimas apie atliktą operaciją, trumpai sumirksi lazerio spinduliai.

Nepalikite jjungto matavimo prietaiso be priežiūros, o baigę su prietaisu dirbti, jį išjunkite. Lazerio spindulys gali apakinti kitus žmones.

Norėdami suaktyvinti automatinį išjungimą, matavimo prietaisą išjunkite ir vėl jjunkite arba mažiausiai 3 s laikykite paspaustą veikimo režimų mygtuką 4.

Garsinio signalo deaktyvinimas

Matavimo prietaisą jjungus, garsinis signalas visada būna suaktyvintas.

^1 Norédami deaktyvinti ar suaktyvinti garsinj signalą, kartu paspauskite veikimo režimų mygtuką 4 ir pulsavimo funkcijos mygtuką 3 ir laikykite paspaustus mažiausiai 3 s.

Suaktyvinant ar deaktyvinant kaip patvirtinimas pasigirsta trys trumpi garsiniai signalai.

Veikimo režimai

Šis matavimo prietaisas yra su keliais veikimo režimais, kuriuos jūs bet kada galite perjungti:

• sukuriama horizontali lazerio plokštuma,
• sukuriama vertikali lazerio plokštuma,
• sukuriamos dvi vertikalios lazerio plokš-tumos,
• sukuriama viena horizontali lazerio plokštuma bei dvi vertikalios lazerio plokštumos.

Jungus matavimo prietaisą, jis sukuria horizontalią lazerio plokstumą. Norėdami veikimo režimą pakeisti, paspauskite veikimo režimų mygtuką 4.

Visus režimus galima pasirinkti ir su automatiniu niveliavimu, ir be jo.

Pulsavimo funkcija

Norint dirbti su lazerio spindulio imtuvu 17, – nepriklausomai nuo pasirinkto darbo režimo – reikia jjungti pulsavimo funkcija.

Pasirinkus pulsavimo funkcija, lazerio linijos mirksi labai dideliu dažniu ir jas aptinka lazerio spindulio imtuvas 17.

Norédami jjungti pulsavimo funkcija, spauskite mygtuką 3. Esant jjungtai pulsavimo funkcijai, indikatorius 5 dega žaliai.

Kai pulsavimo funkcija jjungta, žmogaus akis lazerio linijas mato blogiau. Todėl dirbdami be lazerio spindulio imtuvo, pulsavimo funkcija išjunkite, t.y. dar kartą paspauskite mygtuka 3. Kai pulsavimo funkcija išjungta, indikatorius 5 nedega.

Automatinio niveliavimo įtaisas

Automatinis niveliavimas

Pastatykite prietaisą ant horizontalaus, tvirto pagrindo arba pritvirtinkite jį ant laikiklio 19 arba stovo 21.

Jei norite dirbti su automatinio niveliavimo jtaisu, jjungimo-išjungimo jungiklj 7 pastumkite j padėtį „o n “.

Automatinis niveliavimo įtaisas savaiminio išsilyginimo diapazone ±4° nelygumus išlygina automatiškai. Niveliavimas baigiamas, kai lazerio linijos nustoja judėti.

Jei automatinio niveliavimo atlikti nejmanoma, pvz., jei plokštumos, ant kurios yra pastatytas matavimo prietaisas, nuokrypa nuo horizontalės yra didesnė kaip 4°, lazerio linijos pradeda greitai mirksėti. Kai garsinis signalas yra suaktyvintas, ne ilgiau kaip 30 s girdimas greito takto garsinis signalas. Kad būtų galima parengti matavimo prietaisą darbui, 10 s po jjungimo šis pavojaus signalas yra deaktyvintas.

Matavimo prietaisą pastatykite horizontaliai ir palaukite, kol jis savaime išsilygins. Kai mata- vimo prietaisas yra ±4° savaiminio išsilyginimo diapazone, lazerio spinduliai vėl dega nuolat, o garsinis signalas išjungiamas.

Jei veikimo metu matavimo prietaisas sujudinamas arba pakeičiama jo padėtis, jis automatiškai vėl suniveliuojamas. Kad išvengtumėte klaidų, po kiekvieno niveliavimo patikrinkite horizontalios arba vertikalios lazerio linijos padėtį atskaitos taško atžvilgiu.

Darbas išjungus automatinį niveliavimą

Jei norite dirbti be automatinio niveliavimo jtaiso, jjungimo-išjungimo jungiklj 7 pastumkite j padėti „o n “. Kai automatinio niveliavimo jtaisas išjungtas, indikatorius 6 dega raudonai ir 30 s lėtai mirksi lazerio linijos.

Kai automatinio niveliavimo jtaisas išjungtas, matavimo prietaisą galite laikyti rankoje arba pastatyti ant pasvirusio pagrindo. Lazerio linijos nebūtinai yra statmenos viena kitos atžvilgiu.

Niveliavimo tikslumas

Itaka niveliavimo tikslumui

Didžiausią įtaką niveliavimo tikslumui turi aplinkos temperatūra ir ypač tie jos pokyčiai, kurie atsiranda kylant nuo žemės į viršų: jie gali nukreipti lazerio spindulį.

Kadangi arti žemės temperatūros sluoksniai ypač ryškūs, esant didesniam nei 20 m atstumui, reikėtų dirbti naudojant trikojj stovą. Prietaisą visada statykite darbo zonos centre.

Be išorinių faktorių nuokrypius gali sąlygoti ir prietaiso specifinės savybės (pvz., prietaisui nukritus ar jį stipriai sutrenkus). Todėl kiekvieną kartą prieš pradėdami dirbti patikrinkite mata- vimo prietaiso tikslumą.

Pirmiausia patikrinkite horizontalios lazerio linijos niveliavimo tikslumą, o tada – vertikalių lazerio linijų niveliavimo tikslumą.

Jei atlikus vieną iš patikrinimų matavimo prietaisas nors vieną kartą viršijo didžiausią nuokrypą, dėl prietaiso remonto kreipkitės į Bosch įrankių remonto dirbtuves.

240 | Lietuviškai

Skersinės ašies horizontalaus niveliavimo tikslumo tikrinimas

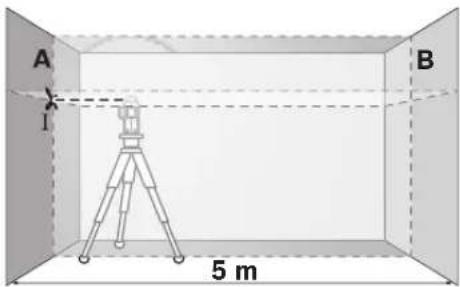

Norint atlikti patikrinimą, Jums reikia laisvo 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.

- Pritvirtinkite matavimo prietaisą arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Jjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriamos viena horizontali ir viena vertikali lazerio plokštumos.

– Nukreipkite lazerj i arti esančia sieną A ir palaukite, kol matavimo prietaisas susinivelius. Pažymėkite taško, kuriame ant sienos A susikerta lazerio linijos, vidurį (taškas 1).

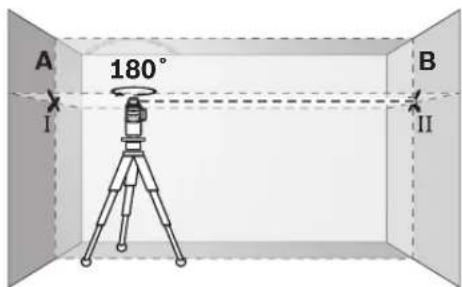

- Pasukite matavimo prietaisą 180° kampu, palaukite, kol susiniveliuos, ir ant priešais esančios sienos B pažymėkite lazerio linijų susikirtimo tašką (taškas II).

- Po to, nesukiodami prietaiso, perkelkite jj prie sienos B, jjunkite ir leiskite jam susinive-liuoti.

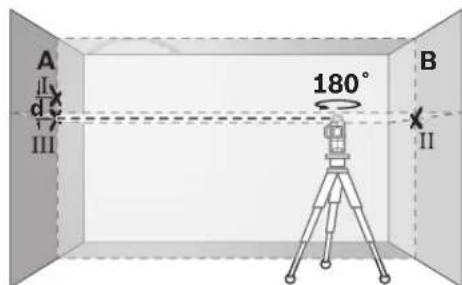

- Nustatykite matavimo prietaisą tokiame aukštyje (naudodamiesi stovu arba padė-dami pagrindą), kad lazerio linijų susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B pažymėtu tašku II.

• Pasukite matavimo prietaisą 180° kampu, nekeisdami aukščio. Nukreipkite jį į sieną A, kad vertikali lazerio linija eitų per ką tik pažymėtą tašką I. Palaukite, kol matavimo prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio linijų susikirtimo tašką (taškas III).
• Skirtumas d ant sienos A pažymėtu abiejų tašku I ir III rodo faktinę matavimo prietaiso aukščio nuokrypą palei skersinę ašj.

Esant matavimo atstumui 2 x 5 m = 10 m, maksimalus leistinas nuokrypis yra: 10 m x ±0,2 mm/m = ±2 mm.

Skirtumas d tarp taškų I ir III turi būti ne didesnis kaip 2 mm.

Lietuviškai | 241

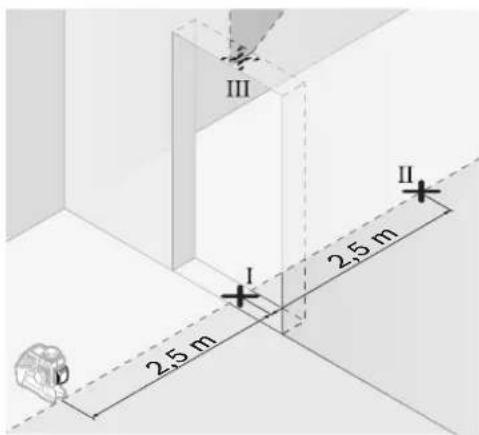

Vertikalių linijų niveliavimo tikslumo patikrinimas

Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau kaip 2,5 m.

- Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų angos ant tvirto, lygaus pagrindo (ne ant stovo). Jjunkite matavimo prietaiso režimą su automatiniu niveliavimu. Pasirinkite veikimo režimą, kuriam esant matavimo prietaiso priekyje sukuriama vertikali lazerio plokštuma.

- Vertikalios lazerio linijos vidurj pažymėkite ant durų angos grindų (taškas I), 5 m atstu-mu kitoje durų angos pusėje (taškas II) bei ant viršutinio durų angos krašto (taškas III).

- Pasukite matavimo prietaisą 180° kampu ir pastatykite jį kitoje durų angos pusėje iškart už taško II. Palaukite, kol matavimo

prietaisas susiniveliuos, ir nukreipkite vertikalią lazerio liniją taip, kad jos vidurys eitų tiesiai per taškus I ir II.

• Lazerio linijos vidurj ant viršutinio durų angos krašto pažymėkite kaip tašką IV.
• Skirtumas d tarp pažymėtų abiejų taškų III ir IV rodo faktinę matavimo prietaiso nuokrypą nuo vertikalės.
• Išmatuokite durų angos aukštį.

Šią matavimo operaciją pakartokite antrajai vertikaliai lazerio plokštumai. Tuo tikslu pasirinkite veikimo režimą, kuriam esant vertikali lazerio plokštuma sukuriama šone šalia matavimo prietaiso, ir prieš pradėdami matavimo operaciją matavimo prietaisą pasukite 90° kampu.

Maksimalų leistiną nuokrypj apskaičiuokite taip: dvigubas durų angos aukštis x 0,2 mm/m Pavyzdžiui: kai durų aukštis lygus 2 m, nuokrypis turi būti ne didesnis kaip

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Atliekant šiuos abu matavimus taškai III ir IV vienas nuo kito nutolę turi būti ne daugiau 0,8 mm.

Darbo patarimai

Visada žymėkite tik lazerio linijos vidurį. Kintant atstumui lazerio linijos plotis taip pat kinta.

Darbas su lazerio nusitaikymo lentele

Lazerio nusitaikymo lentelė 15 pagerina lazerio spindulio matomuma, esant nepalankioms sąlygoms ir matuojant didesniu atstumu.

Lazerio nusitaikymo lentelės 15 atspindinti pusė pagerina lazerio linijos matomuma, o per permatoma dalį lazerio liniją galima matyti ir iš užpakalinės lazerio nusitaikymo lentelės pusės.

Naudojimas su trikoju stovu (pap. jranga)

Ant stovo prietaisas stovi stabiliai ir juo galima reguliuoti prietaiso aukštj. Naudodamiesi 1/4" jungtimi tvirtinti prie stovo 10, matavimo prietaisą prisukite prie stovo 21 sriegio arba prie standartinio trikojo stovo. Tvirtinti prie standartinio statybinio stovo naudokite 5/8" jungtj 9. Matavimo prietaisą tvirtai prisukite stovo fiksuojamuoju varžtu.

242 | Lietuviškai

Pritvirtinimas universaliuoju laikikliu (pap. jranga) (žiūr. pav. D)

Naudodamiesi universaliuoju laikikliu 19, matavimo prietaisą galite pritvirtinti, pvz., prie vertikalių paviršių, vamzdžių ir įsimagnetinančių objektų. Universalųjį laikiklj taip pat galima naudoti kaip stovą, jis palengvina matavimo prietaiso aukščio išlyginimą.

Darbas su matavimo lentele (pap. jranga) (žr. A-B pav.)

Naudojant matavimo lentelę 16, lazerio spindulį galima perkelti ant grindų arba ant sienos ir pažymėti aukščio atžymas.

Naudojant kvadratinj nulinj laukelj ir skalę, galima išmatuoti nuokrypj nuo pageidaujamo aukščio ir pažymėti jj kitose vietose. Tuomet nereikia tiksliai sureguliuoti prietaiso norimame perkelti aukštyje.

Matavimo lentelė 16 yra padengta šviesą atspindinčia danga, kad pagerintų lazerio spindulio matomumą didesniame nuotolyje ar esant stipriai saulės šviesai. Ryškumo padidėjimo efektas yra pastebimas tiktai žiūrint nuo prietaiso pusės, todėl žvilgsnį i matavimo lentelę nukreipkite išilgai lazerio spindulio.

Darbas su lazerio spindulio imtuvu (pap. jranga) (žiūr. pav. D)

Esant nepalankioms oro sąlygoms (šviesi aplinka, tiesioginiai saulės spinduliai) ir jei reikia matuoti didesniu atstumu, kad geriau surastumėte lazerio linijas, naudokite lazerio spindulio imtuvą 17. Dirbdami su lazerio spindulio imtuvu, jjunkite pulsavimo funkcija (žr. „Pulsavimo funkcija“, 238 psl.).

Akiniai lazeriui matyti (pap. jranga)

Šie akiniai išfiltruoja aplinkos šviesą, todėl akys geriau pastebi raudoną lazerio spindulj.

▶ Nenaudokite lazerio matymo akinių kaip apsauginių akinių. Specialūs lazerio matymo akiniai padeda geriau matyti lazerio spindulį, tačiau jokių būdu nėra skirti apsaugai nuo lazerio spindulių poveikio.

▶ Nenaudokite lazerio matymo akinių vietoje apsauginių akinių nuo saulės ir nedėvėkite vairuodami. Lazerio matymo akiniai tinkamai neapsaugo nuo ultravioletinių spindulių ir apsunkina spalvų matymą.

Naudojimo pavyzdžiai (žr. pav. C-H)

Pavyzdžių apie matavimo prietaiso naudojimo galimybes rasite grafiniuose puslapiuose.

Priežiūra ir servisas

Priežiūra ir valymas

Matavimo prietaisą laikykite ir transportuokite tik kartu tiekiamame apsauginiame krepšyje ar lagamine.

Matavimo prietaisas visuomet turi būti švarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius skysčius.

Visus nešvarumus nuvalykite drėgnu minkštu skudurėliu. Negalima naudoti jokių aštrių plovimo priemonių ir skiediklių.

Paviršius ties lazerio spindulio išėjimo anga valykite reguliariai. Atkreipkite dėmesį, kad po valymo neliktų prilipusių siūlelių.

Jei, nepaisant kruopščios gamybos ir patikrini- mo, matavimo prietaisas sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite dešimtženklį gaminio numerį, nurodytą prietaiso firminėje lentelėje.

Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje 18.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

EI. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma jranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Tik ES šalims:

Nemeskite matavimo prietaisų i buitinių atliekų konteinerius! Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo j nacionalinę

teisę aktus, naudoti nebetinkami matavimo prietaisai turi büti surenkami atskirai ir perdirbami aplinkai nekenksmingu büdu.

Akumuliatoriaus celės ir baterijos:

Nemeskite akumuliatorių celių ir baterijų i buitinių atliekų konteinerius, ugnį ar vandenį. Akumuliatorių celės ir baterijos turi būti surenkamos ir perdirbamos arba šalinamos nekenkiant aplinkai.

Tik ES šalims:

Pagal 91/157/EEB direktyvą pažeistos ar nebetinkamos naudoti akumuliatorių celės ir baterijos turi būti perdirbamos.

Galimi pakeitimai.

244 | 中文

安全规章
