| Tipo de producto | Nivel láser de líneas cruzadas |
| Marca | Bosch |
| Modelo | GLL 3-80 P Professional |
| Uso | Profesional |
| Tecnología láser | Láser diódico rojo 635 nm |
| Número de líneas | 3 (2 horizontales, 1 vertical) |
| Alcance sin receptor | Hasta 20 m (diámetro) |
| Alcance con receptor | Hasta 80 m (diámetro) |
| Precisión de nivelación | ±0,3 mm/m |
| Rango de autonivelación | ±4° |
| Tiempo de nivelación | Aproximadamente 4 s |
| Temperatura de funcionamiento | -10 °C a 50 °C |
| Índice de protección | IP54 (protegido contra proyecciones de agua y polvo) |
| Alimentación | 4 pilas alcalinas AA de 1,5 V |
| Autonomía | Aproximadamente 30 h (en continuo) |
| Peso | 0,65 kg (con pilas) |
| Dimensiones (L x An x Al) | 130 x 70 x 120 mm |
| Contenido del embalaje | Nivel láser, 4 pilas AA, receptor láser, soporte mural, maletín de transporte |
| Mantenimiento y limpieza | Limpiar las ventanas de salida del láser con un paño suave y seco. No usar disolventes. Reemplazar las pilas si es necesario. |
| Seguridad | Clase láser 2 (≤ 1 mW, no mirar directamente el haz). Usar solo accesorios recomendados por Bosch. |
| Reparabilidad | Reparación solo por un servicio autorizado de Bosch. Ver el manual para piezas de repuesto. |
Preguntas frecuentes - GLL 3-80 P Professional BOSCH
Preguntas de los usuarios sobre GLL 3-80 P Professional BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Telémetro en formato PDF gratis! Encuentra tus instrucciones GLL 3-80 P Professional - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GLL 3-80 P Professional de la marca BOSCH.
MANUAL DE USUARIO GLL 3-80 P Professional BOSCH
Español ......Página 34
Instrucciones de seguridad
Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
El aparato de medición se suministra de serie con una señal de advertencia en inglés (en la ilustración del aparato de medición, ésta corresponde a la posición 13).
Radiación láser de la clase 2 no mirar hacia el rayo IEC 60825-1:2007-03 <1 mW, 640 nm
- Antes de la primera puesta en marcha, pegue encima de la señal de aviso en inglés la etiqueta adjunta redactada en su idioma.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser. Este aparato de medición genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores. - Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
No coloque el aparato de medición ni la tablilla reflectante 15 cerca de personas que utilicen un marcapasos. Los imanes del aparato de medición y de la tablilla reflectante producen un campo
magnético que puede perturbar el funcionamiento de los marcapasos.
Mantenga alejados el aparato de medición y la tablilla reflectante 15 de los soportes de datos magnéticos y de los aparatos sensibles a los campos magnéticos. Los imanes del aparato de medición y de la tablilla reflectante pueden provocar una pérdida de datos irreversible.
Descripción del funcionamiento
Despliegue y mantenga abierta la solapa con la imagen del aparato de medición mientras lee las instrucciones de manejo.
Utilización reglamentaria
El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales.
Español | 35
Datos técnicos
| Láser de líneas GLL 3-80 P | |
| Professional | |
| No de artículo 3 601 K63 300 | |
| Alcance1) | |
| - Estándar | 20 m |
| - Con función de ráfagas | 15 m |
| - Con receptor láser | 5–80 m |
| Precisión de nivelación | ± 0,2 mm/m |
| Margen de autonivelación, típico | ± 4° |
| Tiempo de nivelación, típico | <4 s |
| Temperatura de operación | -10 °C ... +40 °C |
| Temperatura de almacenamiento | -20 °C ... +70 °C |
| Humedad relativa máx. | 90 % |
| Clase de láser | 2 |
| Tipo de láser | 640 nm, <1 mW |
| C6 | 1 |
| duración mínima del impulso | 1/1600 s |
| Fijación para trípode | 1/4", 5/8" |
| Pilas | 4 x 1 , 5 V L R 0 6 ( A A ) |
| Autonomía | |
| - con 3 planos láser | 5 h |
| - con 2 planos láser | 9 h |
| - con 1 plano láser | 18 h |
| Peso según EPTA-Procedure 01/2003 | 0,75 kg |
| Dimensiones | 159 x 141 x 75 mm |
| Grado de protección | IP 54 (protección contra polvo y salpicaduras de agua) |
1) El trabajo bajo unas condiciones ambientales desfavorables (p. ej. en caso de una exposición directa al sol) puede llegar a mermar el alcance del aparato.
Preste atención al n° de artículo que figura en la placa de características de su aparato de medición, ya que pueden variar las denominaciones comerciales en ciertos aparatos de medición.
El número de serie 14 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.
36 | Español
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Abertura de salida del rayo láser
2 Símbolo de la pila
3 Selector de la función de ráfagas
4 Selector de modos de operación
5 Indicador de la función de ráfagas
6 Indicador de operación sin nivelación automática
7 Interruptor de conexión/desconexión
8 lmanes
9 Fijación para trípode de 5/8"
10 Fijación para trípode de 1/4"
11 Enclavamiento de la tapa del alojamiento de las pilas
12 Tapa del alojamiento de las pilas
13 Señal de aviso láser
14 Número de serie
15 Tablilla reflectante
16 Placa de medición con base*
17 Receptor láser*
18 Estuche de protección*
19 Soporte universal*
20 Gafas para láser*
21 Trípode*
22 Mira de nivelación*
* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Montaje
Inserción y cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 12 presione el enclavamiento 11 en sentido de la flecha y gire hacia arriba la tapa. Inserte las pilas. Respete la polaridad indicada en la parte interior de la tapa del alojamiento de las pilas.
Si las pilas comienzan a agotarse se emite una sola vez, durante 5 s, una señal acústica. El símbolo de la pila 2 parpadea de forma continua en rojo. El aparato de medición puede funcionar todavía no más de 2 h.
Si las pilas estuviesen muy agotadas en el momento de conectar el aparato de medición, la señal acústica se emite acto seguido durante 5 s.
Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante e igual capacidad.
▶ Saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y auto-descargar.
Operación
Puesta en marcha
Al utilizar el aparato de medición, puede que se emita una fuerte señal acústica bajo ciertas condiciones. Por ello, manténgalo alejado de su oído o de otras personas.
La fuerte señal acústica puede causar daños auditivos.
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cam-
Español | 37
bio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.
Evite las sacudidas o caídas fuertes del aparato de medición. En caso de que el aparato de medición haya quedado sometido a unas solicitaciones fuertes exteriores, antes de continuar trabajando con él deberá realizarse una comprobación de la precisión (ver "Precisión de nivelación").
▶ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.
Para conectar el aparato de medición empuje el interruptor de conexión/desconexión 7 a la posición “○ o n ” (para trabajar SIN nivelac tomática) o a la posición “○ o n ” (par
CON nivelación automática). Nada más conectarlo, el aparato emite un rayo láser por cada abertura de salida 1.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.
Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión 7 a la posición "off". Al desconectarlo se inmoviliza la unidad del péndulo.
En caso de excederse la temperatura de operación máxima admisible de 45 °C se desconecta el aparato de medición para proteger el diodo láser. Una vez que se haya enfriado, puede conectarse nuevamente el aparato de medición y seguir trabajando con él.
Desactivación del automatismo de desconexión
Con el fin de proteger la pila, el aparato de medición se desconecta automáticamente si no se pulsa ninguna tecla durante aprox. 30 min.
Para volver a conectar el aparato de medición tras su desconexión automática deberá desplazarse primero el interruptor de conexión/desconexión 7 a la posición "off" y conectarlo a continuación, o bien, pulsar simplemente una vez el selector de modos de operación 4 o el selector de la función de ráfagas 3.
Para desactivar la desconexión automática, mantenga pulsado el selector de modos de operación 4 al menos durante 3 s, teniendo conectado el aparato de medición. La desactivación del automatismo de desconexión se señaliza mediante un breve parpadeo de los rayos láser.
No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.
Para activar el automatismo de desconexión, desconecte y vuelva a conectar el aparato de medición, o en lugar de ello, mantenga presionado el selector de modos de operación 4 al menos durante 3 s.
Desactivación de la señal acústica
Al conectar el aparato de medición se encuentra activada siempre la señal acústica.
Para desactivar o activar la señal acústica presione simultáneamente el selector de modos de operación 4 y el selector de la función de ráfagas 3 y manténgalos accionados al menos durante 3 s.
Tanto al activarla como al desactivarla se emiten tres tonos breves para confirmar esta acción.
El aparato de medición dispone de varios modos de operación los cuales puede Ud. seleccionar siempre que quiera:
- Genera un plano láser horizontal.
- Genera un plano láser vertical.
- Genera dos planos láser verticales.
- Genera un plano láser horizontal y además dos planos láser verticales.
Al conectarlo, el aparato de medición genera un plano láser horizontal. Para cambiar de modalidad, pulse el selector de modos de operación 4.
Todas las modalidades pueden seleccionarse con y sin nivelación automática.
Función de ráfagas
Al trabajar con el receptor láser 17 es necesario activar la función de ráfagas, independientemente del modo de operación seleccionado.
Teniendo seleccionada la función de ráfagas las líneas láser centellean a una frecuencia muy elevada, permitiendo así que sean detectadas por el receptor láser 17.
Para activar la función de ráfagas presione el selector 3. Al estar activada la función de ráfagas el indicador 5 se ilumina de color verde.
Para el ojo humano, la percepción de las líneas láser es menor teniendo activada la función de ráfagas. Por ello, siempre que no trabaje con el receptor láser desactive el función de ráfagas presionando nuevamente la tecla 3. Al estar desactivada la función de ráfagas se apaga el indicador 5.
Nivelación automática
Operación con nivelación automática
Coloque el aparato de medición sobre una base horizontal y firme, o fijelo al soporte 19 o al trípode 21.
Para trabajar con nivelación automática coloque el interruptor de conexión/desconexión 7 en la posición “♡ o n ”.
La nivelación automática compensa automáticamente aquellos desniveles comprendidos dentro del margen de autonivelación de ±4irc . La nivelación finaliza cuando dejan de moverse las líneas láser.
Las líneas láser se ponen a parpadear de forma muy seguida si no fuese posible realizar el nivelado automático, p. ej., si la base de asiento del aparato estuviese inclinada más de 4° respecto a la horizontal. Estando activada la señal acústica, ésta se emite de forma intermitente en rápida secuencia durante 30 s, máximo. En el intervalo de 10 s tras la conexión del aparato, esta alarma se encuentra desactivada para permitir la preparación del aparato de medición.
Coloque horizontalmente el aparato de medición y espere a que se autonivele. En el momento en que el aparato de medición se encuentre dentro del margen de autonivelación de ±4irc los rayos láser se iluminan permanentemente y la señal acústica es desactivada.
En el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente. Después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición.
Español | 39
Operación sin nivelación automática
Para trabajar sin nivelación automática coloque el interruptor de conexión/desconexión 7 en la posición "o n". Si se desactiva la nivel automática el indicador 6 se enciende de color rojo y las líneas láser parpadean lentamente durante 30 s.
Teniendo desconectada la nivelación automática es posible mantener sujeto el aparato de medición con la mano, o bien, depositarlo sobre una base inclinada. En ese caso puede ocurrir que las líneas láser no queden perpendiculares entre sí.
Precisión de nivelación
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.
Ya que las variaciones de temperatura son mayores cerca del suelo se recomienda montar siempre el aparato de medición sobre un trípode al medir distancias superiores a los 20 m. Siempre que sea posible, coloque además el aparato de medición en el centro del área de trabajo.
Además de las influencias externas, también aquellas propias del aparato (p.ej. caídas o fuertes golpes) pueden provocar ciertos errores de medición. Por ello, antes de comenzar a trabajar, recomendamos controlar primero la precisión del aparato de medición.
Compruebe primero la precisión de nivelación de la línea láser horizontal y, a continuación, la precisión de nivelación de las líneas láser verticales.
Si en alguna de estas comprobaciones se llega a sobrepasar la desviación máxima admisible, ha- ga reparar el aparato de medición en un servicio técnico Bosch.
Control de la precisión de nivelación horizontal en el eje transversal
Para la comprobación se requiere un tramo libre de 5 m sobre un firme consistente con dos paredes A y B.
- Coloque el aparato de medición cerca de la pared A montándolo sobre un trípode, o colocándolo sobre un firme consistente y plano. Ajuste en el aparato de medición la modalidad con nivelación automática. Seleccione el modo de operación en el que se genera un plano láser horizontal y otro vertical por el frente del aparato de medición.
- Oriente el láser contra la cercana pared A, y deje que se nivele el aparato de medición. Marque en la pared A el centro del punto de intersección de las líneas láser (punto I).
- Gire el aparato de medición 180°, espere a que éste se haya nivelado, y marque el centro del punto de intersección de las líneas láser en la pared opuesta B (punto II).
- Posicione el aparato de medición - sin girarlo - cerca de la pared B, conéctelo, y espere a que se nivele.
- Variar el nivel de altura del aparato de medición (con el trípode, o bien calzándolo) de manera que el centro del haz en el punto de intersección de las líneas láser incida exactamente contra el punto II marcado previamente en la pared B.
- Gire 180° el aparato de medición, sin modificar su altura. Oriéntelo contra la pared A, de manera que la línea vertical del láser pase por el punto I previamente marcado. Espere a que se haya nivelado el aparato de medición, y marque el centro del punto de intersección de las líneas láser en la pared A (punto III).
- La diferencia d entre ambos puntos I y III marcados sobre la pared A corresponde a la desviación real en altura del aparato de medición en el eje transversal.
En un tramo de medición de 2 x 5 m = 10 m, la desviación máxima admisible es de:
10 m x ±0,2 mm/m = ±2 mm.
Por lo tanto, la diferencia d entre los puntos I y III deberá ser como máximo de 2 mm.

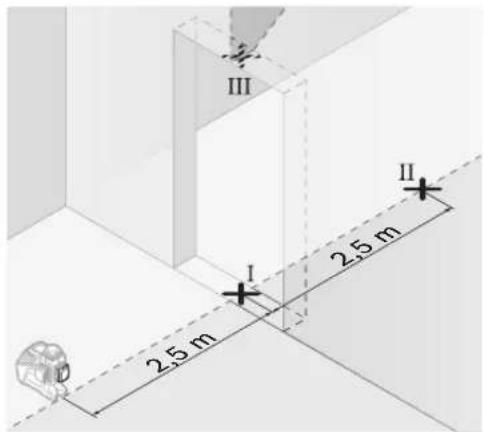

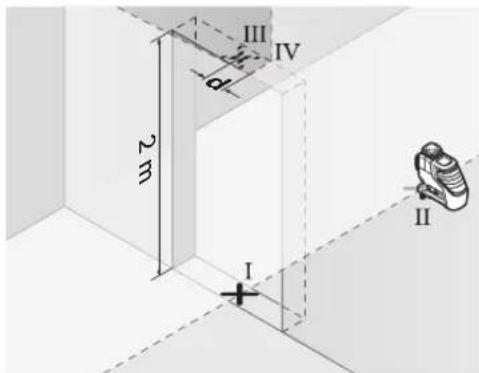

Comprobación de la exactitud de nivelación de las líneas verticales
Para la comprobación se requiere el vano de una puerta, debiéndose disponer de un espacio mínimo antes y después del mismo de 2,5 m sobre un firme consistente.
- Coloque el aparato de medición sobre un plano firme y consistente (sin emplear un trípode) a una separación de 2,5 m respecto al vano de la puerta. Ajuste en el aparato de medición la modalidad con nivelación automática. Seleccione el modo de operación en el que se genera un plano láser vertical por el frente del aparato de medición.
- Marque el centro de la línea láser vertical en el vano de la puerta, sobre el suelo (punto I), a 5 m de distancia desde el otro lado del vano de la puerta (punto II), así como en su parte superior (punto III).
- Gire 180° el aparato de medición y colóquelo al otro lado del vano de la puerta, directamente detrás del punto II. Deje que se nivele el aparato de medición y alínee la línea láser vertical de manera que su centro coincida exactamente con los puntos I y II.
- Marque el centro de la línea láser en el marco superior del vano de la puerta como punto IV.
- La diferencia d entre ambos puntos III y IV marcados corresponde a la desviación real respecto a la vertical del aparato de medición.
- Mida la altura del vano de la puerta.
Repita este proceso de medición para el segundo plano láser vertical. Para ello, seleccione un modo de operación en el que se genere un plano láser vertical a un lateral del aparato de medición y gire el mismo 90° antes de comenzar con la medición.
La desviación admisible máx. se calcula de la manera siguiente:
dos veces la altura del vano de la puerta x 0,2 mm/m
Ejemplo: Si la altura del vano de la puerta fuese de 2 m, la desviación máxima deberá ser 2 x 2 m x ±0,2 mm/m = ±0,8 mm. Por lo tanto, en cada una de las dos mediciones los puntos III y IV deberán estar separados entre sí como máximo 0,8 mm.
Instrucciones para la operación
Siempre utilice el centro del haz del láser para marcar un punto. El tamaño del haz del láser varía con la distancia.
Aplicación de la tablilla reflectante
La tablilla reflectante 15 permite percibir mejor el rayo láser si las condiciones de luz son desfavorables o si las distancias son grandes.
La mitad reflectante de la tablilla 15 permite apreciar mejor el rayo láser y la otra mitad, transparente, deja ver el rayo láser también por el dorso de la tablilla reflectante.
Operación con trípode (accesorio especial)
Un trípode constituye una base de nivelación estable, ajustable en altura. Sujete el aparato de medición con la fijación para trípode de 1/4" 10 a la rosca del trípode 21, o a un trípode de tipo comercial. Para sujetarlo a un trípode de construcción de tipo comercial utilice la fijación para trípode de 5/8" 9. Fije firmemente el aparato de medición con el tornillo de sujeción del trípode.
Sujeción con el soporte universal (accesorio especial) (ver figura D)
El soporte universal 19 le permite sujetar el aparato de medición, p.ej., a superficies verticales, tubos, o materiales magnetizables. El soporte universal es apropiado también para ser utilizado como trípode directamente sobre el suelo, ya que facilita el ajuste de altura del aparato de medición.
Aplicación de la placa de medición ( accesorio especial) (ver figuras A-B)
Con la placa de medición 16 puede Ud. transferir la posición del rayo láser contra el suelo, o bien, el nivel de altura del láser sobre una pared. Con el espacio existente en el punto de cero, más la escala, puede medirse la diferencia existente respecto a la altura deseada y transferirse así a otro punto. Ello hace innecesario el ajuste exacto del aparato de medición a la altura deseada.
La placa de medición 16 dispone de un recubrimiento reflectante que hace más perceptible el rayo láser a distancias más grandes o con sol intenso. La mayor intensidad luminosa solamente es apreciable mirando paralelamente a lo largo del rayo láser hacia la placa de medición.
42 | Español
Operación con receptor láser (accesorio especial) (ver figura D)
Si las condiciones de luz fuesen desfavorables (entorno claro, radiación solar directa) o si las distancias fuesen grandes, utilice el receptor láser para detectar más fácilmente el rayo láser
- Al trabajar con el receptor láser active la función de ráfagas (ver "Función de ráfagas", página 38).
Gafas para láser (accesorio especial)
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.
No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Ejemplos de aplicación (ver figuras C-H)
Ejemplos para la aplicación del aparato de medición los encontrará en las páginas ilustradas.
Mantenimiento y servicio
Mantenimiento y limpieza
Solamente guarde y transporte el aparato de medición en el estuche de protección suministrado o en el maletín.
Mantenga limpio siempre el aparato de medición. No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medición.
En caso de una reparación, envíe el aparato en el estuche de protección 18.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente:
+34 (0901) 11 66 97
Fax: +34 (091) 327 98 63
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
Español | 43
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irarrázaval 259 - Ñuñoa
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje los aparatos de medi- ción a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio-
nal, deberán acumularse por separado los aparatos de medición para ser sometidos a un reciclaje ecológico.
Accumuladores/pilas:
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas inservibles pueden entregarse directamente a:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
44 | Português
17 Receptor de laser*
Nivelamento automático
Precizie de nivelare
Fixare cu suport universal (accesoriu) (vezi figura D)
- Instrucciones de seguridad
- Descripción del funcionamiento
- Utilización reglamentaria
- Componentes principales
- Montaje
- Inserción y cambio de las pilas
- Operación
- Puesta en marcha
- Desactivación del automatismo de desconexión
- Desactivación de la señal acústica
- Función de ráfagas
- Nivelación automática
- Operación con nivelación automática
- Operación sin nivelación automática
- Precisión de nivelación
- Factores que afectan a la precisión
- Control de la precisión de nivelación horizontal en el eje transversal
- Comprobación de la exactitud de nivelación de las líneas verticales
- Instrucciones para la operación
- Aplicación de la tablilla reflectante
- Operación con trípode (accesorio especial)
- Sujeción con el soporte universal (accesorio especial) (ver figura D)
- Aplicación de la placa de medición ( accesorio especial) (ver figuras A-B)
- | Español
- Operación con receptor láser (accesorio especial) (ver figura D)
- Gafas para láser (accesorio especial)
- Ejemplos de aplicación (ver figuras C-H)
- Mantenimiento y servicio
- Mantenimiento y limpieza
- Servicio técnico y atención al cliente
- www.bosch-pt.com
- España
- Venezuela
- México
- Argentina
- Perú
- Chile
- Eliminación
- Sólo para los países de la UE:
- Accumuladores/pilas:
- | Português
- Nivelamento automático
- Precizie de nivelare
- Fixare cu suport universal (accesoriu) (vezi figura D)
Marca : BOSCH
Modelo : GLL 3-80 P Professional
Categoría : Telémetro
