PLR 50 C - Telémetro BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Telémetro láser
Marca	Bosch
Modelo	PLR 50 C
Rango de medición	0,05 a 50 m
Precisión de medición	± 2,0 mm
Unidades de medida	m, cm, mm, ft, in
Alimentación	2 pilas AAA 1,5 V
Autonomía de las pilas	Aproximadamente 20 000 mediciones (con Bluetooth apagado)
Dimensiones (L × A × H)	112 × 50 × 28 mm
Peso	120 g (con pilas)
Clase láser	2
Longitud de onda láser	630 – 650 nm
Funciones principales	Medición de distancia, superficie, volumen, medición continua, suma/resta, memorización, conexión Bluetooth
Conexión	Bluetooth 4.2 para transmisión a la aplicación Bosch MeasureOn
Pantalla	Pantalla LCD retroiluminada
Temperatura de funcionamiento	-10 °C a +50 °C
Temperatura de almacenamiento	-20 °C a +70 °C
Protección contra salpicaduras de agua	IP 54 (protección contra salpicaduras y polvo)
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave y seco; no usar disolventes
Seguridad	No dirigir el haz láser hacia los ojos; usar solo pilas recomendadas
Piezas de repuesto y reparabilidad	Pilas AAA estándar; para cualquier reparación, contactar a un centro de servicio técnico Bosch autorizado

Preguntas frecuentes - PLR 50 C BOSCH

¿Cómo reemplazar las pilas del Bosch PLR 50 C?

Abra el compartimiento de pilas situado en la parte posterior del dispositivo, inserte dos pilas AAA nuevas respetando la polaridad (+/-) indicada, luego cierre la tapa.

¿Cuál es el alcance máximo de medición?

El alcance máximo es de 50 metros en condiciones de luminosidad y objetivo favorables. El alcance puede reducirse en caso de luz ambiental intensa o superficies poco reflectantes.

¿Cómo usar la función Bluetooth?

Active el Bluetooth en su dispositivo, abra la aplicación Bosch MeasureOn, luego presione el botón Bluetooth del dispositivo para establecer la conexión. Las mediciones se transmiten en tiempo real.

¿Cómo cambiar entre las unidades de medida?

Mantenga presionada la tecla Unit (símbolo de unidad) para recorrer las unidades disponibles: m, cm, mm, ft, in. Suelte cuando se muestre la unidad deseada.

¿Qué hacer si la pantalla parpadea o indica un error?

Esto puede indicar batería baja, temperatura fuera de rango o un defecto de medición. Reemplace las pilas, verifique la temperatura ambiente y asegúrese de que el objetivo sea adecuado. Si el problema persiste, contacte al servicio técnico.

¿Cómo limpiar el objetivo láser?

Use un paño suave y seco para limpiar suavemente la lente. Evite productos químicos o abrasivos. Para suciedad persistente, humedezca ligeramente el paño con agua.

¿El telémetro es impermeable?

El dispositivo está certificado IP54, lo que significa que está protegido contra salpicaduras de agua y polvo. No debe sumergirse en agua.

¿Cómo realizar una medición de superficie?

Mida la longitud y luego presione una vez la tecla Función; aparece el icono de superficie. Luego mida el ancho. El dispositivo calcula y muestra la superficie. Presione la tecla de desbloqueo para salir.

¿Cuál es la precisión típica del dispositivo?

La precisión es de ± 2,0 mm para mediciones hasta 50 m en condiciones estándar (objetivo blanco, luminosidad moderada).

¿Cómo restablecer los valores guardados?

Mantenga presionada la tecla Borrar (Clear) durante aproximadamente 2 segundos para borrar la última medición. Para borrar todas las memorias, apague y encienda el dispositivo.

MANUAL DE USUARIO PLR 50 C BOSCH

Español ...... Página 68

Instrucciones de seguridad

Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabar-se las medidas de seguridad integradas en el aparato de medición. Jamás desvirtue las señales de advertencia del aparato de

medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJÚNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.

Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
▶ El aparato de medición se suministra con una señal de aviso (en la ilustración del aparato de medición, ésta corresponde a la posición 7).

▶ Si la señal de aviso no viene redactada en su idioma, antes de la primera puesta en marcha, pegue encima la etiqueta adjunta en el idioma correspondiente.

No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.

2 609 141 217 | (7.11.14) Bosch Power Tools

Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.
▶ No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
- Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
¡Cuidado! El uso del aparato de medición con Bluetooth® puede provocar anomalías en otros aparatos y equipos, en aviones y en aparatos médicos (p.ej. marcapasos, audífonos, etc.). Tampoco puede descartarse por completo el riesgo de daños en personas y animales que se encuentren en un perímetro cercano. No utilice el aparato de medición con Bluetooth® cerca de aparatos médicos, gasolineras, instalaciones químicas, zonas con riesgo de explosión ni en zonas con atmósfera potencialmente explosiva. No utilice tampoco el aparato de medición con Bluetooth® a bordo de aviones. Evite el uso prolongado de este aparato en contacto directo con el cuerpo.

La marca de palabra Bluetooth ^® como también los símbolos (logotipos) son marcas de fábrica registradas y propiedad de Bluetooth SIG, Inc. Cada utilización de esta marca de palabra/símbolo por Robert Bosch GmbH tiene lugar bajo licencia.

Descripción y prestaciones del producto

Utilización reglamentaria

La herramienta está diseñada para medir distancias, longitudes, alturas, inclinaciones y para calcular superficies y volúmenes.

Los resultados de medición se pueden transmitir mediante Bluetooth® a otros aparatos.

La función de ayuda integrada en el aparato de medición ofrece animaciones detalladas respecto a diferentes funciones de medición/procesos de medición.

Bosch Power Tools 2 609 141 217 | (7.11.14)

Telémetro digital por láser PLR 50 C
No de artículo	3 603 F72 2..
Medición de distancias
Campo de medición 0,05–50 m	A)
Precisión de medición (típica) ± 2,0mm	B)
Resolución 0,1 mm
Medición de inclinaciones
Campo de medición 0°–360° (4x90°)
Precisión de medición (típica)	±0,2oC)(F)
Resolución 0,1°
Generalidades
Temperatura de operación – 10°C... + 50°C	D)
Temperatura de almacenamiento – 20°C...+70°C
Humedad relativa máx.	90%
Clase de láser	2
Tipo de láser	635 nm, <1 mW
Diámetro del rayo láser (a 25 °C), aprox.
- a una distancia de 10 m	9 mm
- a una distancia de 50 m	45 mm
Automatismo de desconexión después de aprox.
- Láser	20 s
- Aparato de medición (sin medir)	5 min
Peso según EPTA-Procedure 01/2003	0,16 kg
Dimensiones (longitud x ancho x altura)	115 x 50 x 23 mm
Pilas	3 x 1,5 V L R 0 3 (AA)
Autonomía de la pila, aprox.
- Mediciones individuales	10000E|G)
- Medición permanente	2,5 hE|G)

2 609 141 217 | (7.11.14) Bosch Power Tools

Telémetro digital por láser PLR 50 C

Transmisión de datos

Bluetooth® Bluetooth® 4.0 (Classic y Low Energy)

F)

A) En el caso de mediciones desde el borde trasero del aparato de medición. El alcance aumenta, cuanto mejor retorna la luz láser de la superficie del objetivo (dispersante, no reflejante) y cuanto más claro es el punto láser en comparación a la claridad del entorno (espacios interiores, crepúsculo). Para distancias inferiores a 20 m no se debería utilizar un tabilla objetivo retroreflectante, ya que puede conducir a errores de medición.
B) En el caso de mediciones desde el borde trasero del aparato de medición, 100 % de reflexión del objetivo (p. ej. una pared pintada, blanca), débil iluminación de fondo y 25 °C de temperatura de servicio. Adicionalmente se debe contar con una influencia de ±0,05 mm/m.
C) Tras calibración a 0° y 90°, más un error de inclinación adicional máx. de ±0,01°/grado hasta 45°.
D) En la función de medición permanente la temperatura de operación máx. es de +40 °C.
E) a 25 °C temperatura de servicio
F) En los aparatos Bluetooth®-Low-Energy, según el modelo y el sistema operativo, puede ser que no se pueda establecer una comunicación. Los aparatos Bluetooth® deben apoyar el perfil SPP.
G) Bluetooth ^® desactivado
El número de serie 6 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.

Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que el producto descrito en los "Datos técnicos" cumple con todas las disposiciones correspondientes de las Directivas 1999/5/CE y 2011/65/UE, inclusive sus modificaciones, y está en conformidad con las siguientes normas: EN 61010-1: 2010-10, EN 60825-1: 2014-08, EN 300 328 V1.8.1: 2012-06, EN 301 489-1 V1.8.1: 2008-04, EN 301 489-1 V1.9.2: 2011-09, EN 301 489-17 V2.2.1: 2012-09, EN 62479: 2010-09.

Documentos técnicos de:

Robert Bosch GmbH, PT/ETM9.

70764 Leinfelden-Echterdingen, GERMANY

Bosch Power Tools 2 609 141 217 | (7.11.14)

Componentes principales

La numeración de los componentes está referida a la imagen del aparato de medición

en la página ilustrada.

1 Tecla de medición/tecla de conexión/desconexión
2 Pantalla táctil (touchscreen)
3 Placa de tope
4 Tapa del alojamiento de las pilas
5 Enclavamiento de la tapa del alojamiento de las pilas
6 Número de serie
7 Señal de aviso láser
8 Salida del rayo láser
9 Lente de recepción
.0 Gafas para láser*
.1 Tablilla reflectante*
.2 Estuche de protección

Elemento de indicación (selección)

a Estado Bluetooth®

Bluetooth® activado, comunicación no establecida

Bluetooth ^® activado, comunicación establecida

b Símbolo de temperatura
c Indicación de pila
d Láser conectado
e Botón Plano de referencia de la medición
f Valores de medición anteriores

2 609 141 217 | (7.11.14) Bosch Power Tools

k Botón Funciones de medición

Medición de longitud
Medición de superficie
Medición de volumen
H≡H Adición/sustracción de longitudes
□÷□ Adición/sustracción de superficies
□÷□ Adición/sustracción de volúmenes

Medición indirecta de altura

Medición indirecta de longitud

Medición indirecta doble de altura

Medición de inclinaciones

Nivel de burbuja digital

Medición permanente

I Botón Función de ayuda

m Botón Hojear hacia abajo/hacia arriba

n Botón Atrás

- Botón Configuraciones

p Botón Lista de valores de medición

* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Montaje

Inserción y cambio de las pilas

Se recomienda utilizar pilas alcalinas de manganeso, o acumuladores, en el aparato de medición.

Bosch Power Tools 2 609 141 217 | (7.11.14)

Con acumuladores de 1,2 V se pueden realizar menos mediciones que con pilas de 1,5 V.

Para abrir la tapa del compartimiento de pilas 4, despliegue la placa de tope 3, presione la retención 5 en sentido de la flecha y quite la tapa del compartimiento de pilas. Coloque las pilas o los acumuladores. Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimiento de pilas.

En caso de aparecer el símbolo de pila por primera vez en el visualizador, se pueden realizar aún como mínimo 100 mediciones. Cuando el símbolo de pila está vacío, se tienen que cambiar las pilas o el acumulador; ya no se pueden realizar mediciones. Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Solamente utilice pilas o acumuladores del mismo fabricante e igual capacidad.

▶ Saque las pilas o acumuladores del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar.

Operación

Utilización de la pantalla táctil

El visualizador se subdivide en los sectores de barra de estado (A) y pantalla táctil (B) con barra de menús (C). La barra de estado indica el estado de conexión Bluetooth ^® , la advertencia de temperatura así como el estado de carga de las pilas/acumuladores. El aparato de medición se puede controlar a través de la pantalla táctil, mediante el contacto de los botones.

La barra de menús tiene a disposición funciones adicionales (p. ej. conexión/desconexión de Bluetooth®, menú, borrado).

Utilice para el manejo de la pantalla táctil solamente los dedos.
▶ Pulse levemente el correspondiente botón (superficie de mando). No pulse la pantalla táctil con una elevada presión u objetos agudos.
▶ Evite el contacto de la pantalla táctil con otros aparatos eléctricos o agua.
Para la limpieza de la pantalla táctil, desconecte el aparato de medición y limpie los ensuciamientos con p. ej. un paño de microfibras.

2 609 141 217 | (7.11.14) Bosch Power Tools

No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.
Evite los golpes fuertes o caídas del aparato de medición. Si el aparato de medición ha sufrido un mal trato, antes de continuar trabajando con él deberá realizarse una comprobación de la precisión (ver "Comprobación de la precisión y calibración de la inclinación" y "Comprobación de la precisión en la medición de distancias", página 83).

Para conectar el aparato de medición, oprima por un tiempo breve la tecla de medición 1. Al conectar el aparato de medición no se conecta aún el rayo láser.

Para desconectar el aparato de medición, oprima por un tiempo más prolongado la tecla de medición 1.

Si no se oprime ninguna tecla o ningún botón durante aprox. 5 minutos en el aparato de medición, éste se desconecta automáticamente para la protección de las pilas/los acumuladores.

En el caso de la desconexión se conservan todos los valores memorizado.

Procedimiento de medición

Tras la conexión, el aparato de medición se encuentra en la función de medición de longitudes. Las otras funciones de medición las puede ajustar presionando el botón k (véase "Funciones de medición", página 77).

Tras la conexión, el borde trasero del aparato de medición está seleccionado como plano de referencia para la medición. Presionando el botón e puede modificar el plano de referencia (véase "Selección del plano de referencia", página 76).

Bosch Power Tools 2 609 141 217 | (7.11.14)

Apoye el aparato de medición, con el plano de referencia seleccionado, contra el punto inicial de medida deseado (p.ej. una pared).

Para conectar el rayo láser, presione brevemente la tecla de medición 1.

- No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.

Ponga la mira del rayo láser sobre la superficie del objetivo. Para activar la medición, presione brevemente la tecla de medición 1.

En la función de medición permanente, la medición comienza tras la primera pulsación de la tecla de medición 1.

El valor de medición aparece típicamente dentro de 0,5 s y, a más tardar, tras 4 s. La duración de medición es dependiente de la distancia, las condiciones de luz y las características de reflexión de la superficie del objetivo.

Si no tiene lugar ninguna medición aprox. 20 s tras apuntar, se desconecta automáticamente el rayo láser para la protección de las pilas y se atenúa el visualizador.

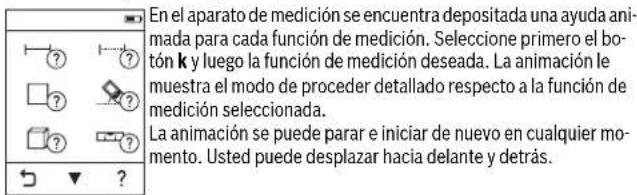

Función de ayuda integrada

Selección del plano de referencia (ver figuras A-C)

Para la medición puede Ud. elegir entre tres planos de referencia diferentes:

• el canto posterior del aparato de medición (p. ej. al asentarlo contra una pared),
• la en 180° desplegada placa de tope 3 (p. ej. para mediciones desde ángulos),
• del borde delantero del aparato de medición (p. ej. al medir desde un borde de me- sa).

Para la selección del plano de referencia, presione el botón e y seleccione el plano de referencia deseado en la pantalla táctil. Tras cada conexión del aparato de medición está preajustado el borde trasero del aparato de medición como plano de referencia.

La posterior modificación del plano de referencia en mediciones ya realizadas (p.ej., al visualizar las mediciones de la lista de valores) no es posible.

2 609 141 217 | (7.11.14) Bosch Power Tools

Menú "Ajustes básicos"

Para llegar al menú "Ajustes básicos", presione el botón i y luego el botón o.

Seleccione ahora el botón deseado, para desactivar o activar la función. Un ajuste desactivado se indica como símbolo gris, un ajuste activado como símbolo blanco.

Para abandonar el menú "Ajustes básicos", presione el botón n.

Ajustes básicos

Calibración de la inclinación Inic.

Señal acústica Conexión Desconexión

Funciones de medición

Medición directa de la longitud

Con una medición sencilla de longitud, mida distancias, longitudes, alturas y distancias, etc.

Presione el botón k y seleccione luego el botón para la medición de longitud —. Para conectar el rayo láser y para medir, presione en forma breve respectivamente una vez la tecla de medición 1.

Medición de superficie

En el caso de la medición de superficie se mide el ancho y la longitud sucesivamente como en una medición de longitud. Entre las dos mediciones permanece conectado el rayo láser. Tras finalizar la segunda medición, se calcula e indica automáticamente la superficie.

Presione el botón k y seleccione luego el botón para la medición de superficie □.

Bosch Power Tools 2 609 141 217 | (7.11.14)

En el caso de la medición de volumen se mide el ancho, la longitud y la altura sucesivamente como en una medición de longitud. Entre las tres mediciones permanece conectado el rayo láser. Tras finalizar la tercera medición, se calcula e indica automáticamente el volumen.

Presione el botón k y seleccione luego el botón para la medición de volumen ☐.

Adición/sustracción de longitudes

Con la adición/sustracción de longitudes se miden longitudes (distancias, etc.) y se suman o restan los valores individuales (p. ej. útil en el cálculo de material).

Presione el botón k y seleccione luego el botón para el cálculo de longitudes H≡H. Para finalizar la suma/la sustracción, presione la tecla de medición 1. Para sumar/restar otros valores, seleccione el botón +/-

Adición/sustracción de superficies

Con la adición/sustracción de superficies se miden superficies y se suman o restan las superficies individuales (p. ej. útil en el cálculo de material).

Presione el botón k y seleccione luego el botón para el cálculo de superficies □÷□. Para finalizar la suma/la sustracción, presione la tecla de medición 1. Para sumar/restar otros valores, seleccione el botón +/-

Adición/sustracción de volúmenes

Con la adición/sustracción de volúmenes se miden volúmenes y se suman o restan los volúmenes individuales (p. ej. útil en el cálculo de material).

Presione el botón k y seleccione luego el botón para el cálculo de volúmenes ☐≡☐. Para finalizar la suma/la sustracción, presione la tecla de medición 1. Para sumar/restar otros valores, seleccione el botón +/-

Los valores sobre 999999 m ^3 o bajo -999999 m ^3 no se pueden indicar, en el visualizador aparece "ERROR".

Medición indirecta de distancias

Observación: La medición indirecta de distancias es siempre más inexacta que la medición directa de distancias. En virtud a la aplicación, los errores de medición pueden ser mayores que en la medición directa de distancias. Para mejorar la exactitud de medición, recomendamos poner el aparato de medición en una superficie de tope o apoyo fija.

2 609 141 217 | (7.11.14) Bosch Power Tools

La medición indirecta de distancias se utiliza en aquellos casos en los que se encuentre un obstáculo en la trayectoria del haz, o al no existir una superficie de medición reflectante en el punto de medición. Este procedimiento de medición solamente puede aplicarse en sentido vertical. Toda desviación respecto a la horizontal conduce a errores de medición.

Para la medición indirecta de distancias existen tres funciones de medición que permiten determinar en cada caso tramos diferentes.

a) Medición indirecta de altura

Presione el botón k y seleccione el botón para la medición indirecta de altura .1. Preste atención a que el aparato de medición se encuentre a igual altura que el punto de medición inferior.

b) Medición indirecta doble de altura

Presione el botón k y seleccione el botón para la medición doble indirecta de altura ◀.

Cuide que el plano de referencia en la medición (p.ej., el canto posterior del aparato de medición) se encuentre exactamente en el mismo punto en todas las mediciones individuales precisadas para la medición.

c) Medición indirecta de longitud

Presione el botón k y seleccione el botón para la medición indirecta de longitud. Observe que el aparato de medición se encuentre a igual altura que el punto de medición buscado.

Medición de inclinaciones

Presione el botón k y seleccione el botón para la medición de la inclinación

La medición de inclinación sirve para medir una pendiente o una inclinación (p. ej. de escaleras, barandas, al ajustar muebles, al tender tubos, etc.).

Como plano de referencia para la medición de inclinación sirve el lado izquierdo del aparato de medición. Si parpadea la indicación durante el proceso de medición, se ha ladeado demasiado el aparato de medición.

Bosch Power Tools 2 609 141 217 | (7.11.14)

Nivel de burbuja digital

Presione el botón k y seleccione el botón para el nivel de burbuja digital.

El nivel de burbuja digital sirve para la comprobación de la alineación horizontal o vertical de un objeto (p. ej. lavadora, nevera, etc.).

Como plano de referencia para el nivel de burbuja digital sirve el lado posterior del aparato de medición.

Medición permanente / Medición de mínimos/máximos (ver figura D)

En la medición permanente es posible desplazar el aparato de medición relativamente a un punto actualizándose el valor de medición cada 0,5 s, aprox. Ud. puede irse separando de una pared, p.ej., hasta alcanzar la separación deseada, siendo posible determinar en cada momento la separación actual.

Presione el botón k y seleccione el botón para la medición permanente 1.... Para iniciar la medición permanente, presione la tecla de medición 1.

La medición de mínimos sirve para determinar la menor distancia respecto a un punto de referencia fijo. Puede utilizarse, p.ej., para determinar la perpendicular o la horizontal para un punto.

La medición de máximos sirve para determinar la mayor distancia respecto a un punto de referencia fijo. Puede utilizarse, p.ej., para determinar la diagonal.

La medición permanente se desconecta automáticamente tras 5 min. El último valor de medición permanece indicado.

Lista de los últimos valores de medición/cálculos

El aparato de medición memoriza los últimos 10 valores de medición y los respectivos cálculos, y los visualiza en orden inverso (el último valor de medición/cálculo primero).

Presione el botón i y seleccione el botón p.

2 609 141 217 | (7.11.14) Bosch Power Tools

Borrar valores de medición en la lista de valores de medición

Presione el botón i y seleccione el botón p.

Tras la selección del botón h puede borrar la lista de valores de medición completa o los valores de medición individuales. Los valores de medición individuales se borran en orden inverso pulsando brevemente varias veces el botón h.

Transmisión de datos a otros aparatos

El aparato de medición está equipado con un módulo Bluetooth ^® , que permite la transmisión de datos mediante la tecnología de radiocomunicación a determinados aparatos móviles finales con interfaz Bluetooth ^® (p.ej. smartphone, tablet).

Las informaciones respecto a los requisitos necesarios del sistema para una comunicación Bluetooth® los encuentra en la página de internet Bosch bajo www.bosch-pt.de

En la transmisión de datos mediante Bluetooth® pueden presentarse retardos entre el aparato móvil final y el aparato de medición. Esto puede tener su origen en la distancia entre ambos aparatos o en el mismo objeto de medición.

Activación de la interfaz Bluetooth® para la transmisión de datos a un aparato móvil final

Para la activación de la interfaz Bluetooth® oprima el botón Bluetooth® j del aparato de medición. Alternativamente, la interfaz Bluetooth® se puede activar a través del menú "Ajuste básico" (véase página 77).

Asegúrese, que esté activada la interfaz Bluetooth® en su aparato móvil final.

Para la ampliación del volumen de funciones del aparato móvil final y para la simplificación del procesamiento de datos están a disposición aplicaciones especiales de Bosch (Apps). Estas aplicaciones las puede descargar de los correspondientes stores conforme al aparato final:

Available on the

App Store

Bosch Power Tools 2 609 141 217 | (7.11.14)

Después del inicio de la aplicación de Bosch, se establece la comunicación entre el aparato móvil final y el aparato de medición. Si se encuentran varios aparatos de medición activos, seleccione el aparato de medición adecuado.

El estado de conexión así como la conexión activa se indican en la barra de estado del aparato de medición (a).

Si dentro de 5 minutos tras pulsar el botón Bluetooth ^® j no se puede establecer una comunicación, se desconecta automáticamente el Bluetooth ^® para proteger las pilas/ acumuladores.

Desactivación de la interfaz Bluetooth®

Para la desactivación de la interfaz Bluetooth® oprima el botón Bluetooth® j o desconecte el aparato de medición. Alternativamente, la interfaz Bluetooth® se puede desactivar a través del menú “Ajuste básico” (véase página 77).

Instrucciones para la operación

El aparato de medición está equipado con una interfaz inalámbrica. Observar las limitaciones locales de servicio, p.ej. en aviones o hospitales.

Indicaciones generales

La lente de recepción 9 y la salida del rayo láser 8 no deben taparse durante la medición.

El aparato no deberá moverse al realizar la medición (excepto en las funciones de medición permanente e inclinación). Por ello, siempre que sea posible, asiente o coloque el aparato de medición sobre una superficie firme.

2 609 141 217 | (7.11.14) Bosch Power Tools

Influencias sobre el alcance

El alcance de la medición depende de las condiciones de luz y de las propiedades de reflexión de la superficie de medición. Al trabajar en exteriores y con sol intenso use las gafas para láser 10 (accesorio opcional) y la tablilla láser reflectante 11 (accesorio opcional) para hacer más perceptible el haz del láser, o bien, haga sombra a la superficie de medición.

Influencias sobre el resultado de medición

Debido a ciertos efectos físicos puede que se presenten mediciones erróneas al medir contra ciertas superficies. Pertenecen a éstas:

• Superficies transparentes (p.ej. vidrio, agua),
• Superficies reflectantes (p.ej. metal pulido, vidrio),
• Superficies porosas (p.ej. materiales aislantes),
• Superficies estructuradas (p.ej. revoque rústico, piedra natural).

Para estas superficies puede que sea necesario emplear la tablilla reflectante 11 (accesorio opcional).

Las mediciones pueden ser erróneas también, si el rayo incide inclinado contra la superficie.

Asimismo pueden afectar a la medición capas de aire de diferente temperatura, o la recepción de reflexiones indirectas.

Comprobación de la precisión y calibración de la inclinación

Compruebe con regularidad la exactitud de la medición de la inclinación. Calibre para ello con regularidad el sensor de inclinación (véase Menú "Ajustes básicos", página 77). Siga las instrucciones de la pantalla táctil.

Tras fuertes cambios de temperatura y golpes, recomendamos una comprobación de la precisión y, en caso dado, una calibración del aparato de medición. Tras un cambio de temperatura, el aparato de medición debe atemperarse un tiempo antes de llevar a cabo una calibración de la inclinación.

Tras fuertes fluctuaciones de temperatura, el aparato de medición propone automáticamente un calibrado.

Comprobación de la precisión en la medición de distancias

Ud. puede controlar la precisión en la medición de distancias de la siguiente manera:

- Seleccione una recorrido de medición duraderamente invariable de aprox. 3 hasta 10 m de longitud, cuya longitud es exactamente conocida (p.ej. ancho de espacio, abertura de puerta). El recorrido de medición debe quedar en el espacio interior y la superficie del objeto de la medición debe ser lisa y reflectante.

- Mida esta distancia 10 veces seguidas.

Bosch Power Tools 2 609 141 217 | (7.11.14)

La desviación de las mediciones individuales respecto al valor medio deberá ser como máximo de ± 2 mm. Registre estas mediciones para poder comparar más tarde la precisión.

Medición con placa de tope (ver figura B)

La utilización de la placa de tope 3 es adecuada p. ej. para mediciones de ángulos (diagonal del espacio) o lugares difícilmente accesibles.

Despliegue la placa de tope 3.

Ajuste correspondientemente el plano de referencia para las mediciones con placa de tope en el aparato de medición.

Tras finalizar la medición pliegue de nuevo la placa de tope 3.

Fallos - causas y soluciones

Causa Solución
El símbolo de temperatura (b) parpadea y no es posible medir
Temperatura de operación del aparato de medición fuera del campo de operación de - 10 °C a +50 °C (en la función de medición permanente hasta +40 °C).	Esperar a que el aparato de medición haya alcanzado la temperatura de operación
Indicación de pila decreciente
Nivel de tensión de la pila bastante bajo (todavía es posible medir)	Cambiar las pilas o acumuladores
Indicación de pila vacía, medición imposible
Tensión de la pila demasiado baja Cambiar las pilas o acumuladores
Indicación de “ERROR” en el display
Ángulo demasiado agudo entre el rayo láser y el punto de medición.	Abrir el ángulo entre el rayo láser y el punto de medición
Reflexión excesiva de la superficie de medición (p. ej. un espejo), demasiado débil (p. ej. tela negra), o luz ambiente demasiado intensa.	Utilizar una tablilla láser reflectante 11 (accesorio especial)
Están empañadas la salida del rayo láser 8 o la lente de recepción 9 (p.ej. por un cambio brusco de temperatura).	Secar frotando con un paño suave la salida del rayo láser 8 o la lente de recepción 9
El valor calculado es superior a 999 999 ó inferior a -999 999 m/m2/m3.	Subdividir el calculo en varios pasos intermedios

2 609 141 217 | (7.11.14) Bosch Power Tools

La calibración para la medición de inclinaciones no se realizó siguiendo el orden prescrito o en las posiciones correctas.	Repita la calibración ateniéndose a las indicaciones en el display y las que figuran en las instrucciones de uso.
Las superficies empleadas para la calibración no eran perfectamente horizontales o verticales.	Repita la calibración sobre una superficie horizontal o vertical y verifique dado el caso dichas superficies con un nivel de burbuja.
El aparato de medición se ha movido o inclinado al pulsar la tecla.	Repita la calibración y mantenga inmóvil el aparato de medición al pulsar la tecla.

No hay comunicación Bluetooth®

Indicación de “ERROR” en el display
Anomalía en la comunicación Bluetooth®	Compruebe la aplicación en su aparato móvil final.
	Compruebe, si está activado Bluetooth® en su aparato de medición y el aparato móvil final.
	Compruebe si está sobrecargado su aparato móvil final.
	Acorte la distancia entre el aparato de medición y su aparato móvil final.
	Evite los obstáculos (p.ej. hormigón armado, puertas de metal) entre el aparato de medición y su aparato móvil final. Mantenga distancia a las fuentes de perturbación electromagnéticas (p.ej. emisores WLAN).

Bluetooth® no activable

Tensión de la pila demasiado baja Cambiar las pilas o acumuladores

El valor de medición no aparenta ser correcto

Reflexión indefinida de la superficie de medición Cubrir la superficie de medición (p.ej. agua, vidrio).

Bosch Power Tools 2 609 141 217 | (7.11.14)

Salida del rayo láser 8 o lente de recepción 9 cubiertas.

Destapar la salida del rayo láser 8o lente de recepción 9

Plano de referencia ajustado, incorrecto Seleccionar un plano de referencia apropiado a la medición a realizar

Obstáculo en la trayectoria del rayo láser El haz del láser no deberá incidir parcialmente contra el punto a medir.

La indicación permanece sin variación o el aparato de medición reacciona inesperadamente al presionar la tecla de medición/botón

Fallo del software Retire las pilas/acumuladores ytras volver a colocarlas arranquede nuevo el aparato de medición.

El aparato de medición vigila el correcto funcionamiento durante cada medición. Si se detecta un defecto, el visualizador sólo indica aún el símbolo adyacente. En este caso, o si los remedios anteriormente mencionados no pueden eliminar un defecto, envie el aparato de medición a través de su concesionario al Servicio Postventa Bosch.

Mantenimiento y servicio

Mantenimiento y limpieza

Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto.

Mantenga limpio siempre el aparato de medición.

No sumerja el aparato de medición en agua ni en otros líquidos.

Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.

Cuide especialmente la lente de recepción 9 con igual esmero que unas gafas o una cámara fotográfica.

En caso de una reparación, envíe el aparato en el estuche de protección 12.

Servicio técnico y atención al cliente

Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medición.

2 609 141 217 | (7.11.14) Bosch Power Tools

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch Espana S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel. Interior: (01) 800 6271286

Tel. D.F.: 52843062

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al Cliente

Tel.: [phone]

E-Mail: [e-mail]

CNC ID: C-13249

Bosch Power Tools 2 609 141 217 | (7.11.14)

Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)

Buzón Postal Lima 41 - Lima

Tel.: [phone]

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia - Santiago

Tel.: [phone]

Eliminación

Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje los aparatos de medición a la basura!

Sólo para los países de la UE:

Los aparatos de medición inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

Los acumuladores / pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Reservado el derecho de modificación.

2 609 141 217 | (7.11.14) Bosch Power Tools

11 Placa de alvo laser*

Menu "Ajustes básicos"

Abra a placa de encosto 3.
