Tipo de producto	Telémetro láser
Marca	Bosch
Modelo	GPL 5 Professional
Alcance máximo	30 metros
Precisión de medición	± 2 mm
Alimentación	2 pilas AA (1,5 V)
Dimensiones (L x An x Al)	100 x 60 x 30 mm
Peso (con pilas)	Aproximadamente 200 g
Funciones principales	Medición de distancia, suma, resta, medición continua, memorización de las últimas mediciones
Clase láser	Clase 2 (láser visible, longitud de onda 635 nm)
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos agresivos
Seguridad	No dirigir el haz hacia los ojos; evitar cualquier reflexión en superficies reflectantes
Piezas de repuesto y reparabilidad	Pilas AA estándar, correa de transporte, estuche de protección opcional
Información general	Dispositivo profesional resistente al polvo y a las salpicaduras de agua (IP54)

Preguntas frecuentes - GPL 5 Professional BOSCH

¿Cómo encender el telémetro Bosch GPL 5 Professional?

Presione el botón ON/Medición ubicado en el costado del dispositivo. Un breve pitido confirma el encendido.

¿Cuál es el alcance máximo del GPL 5 Professional?

El alcance máximo es de 30 metros en condiciones de luminosidad normales. Con un objetivo reflectante, puede alcanzar 40 metros.

¿Cómo cambiar las pilas del telémetro?

Abra el compartimento de pilas ubicado en la parte trasera del dispositivo deslizando la tapa. Reemplace las dos pilas AA respetando la polaridad indicada.

¿Qué hacer si la pantalla muestra 'Error'?

Verifique que la superficie de medición no sea demasiado reflectante o demasiado oscura. Limpie la lente y vuelva a intentarlo. Si el error persiste, reemplace las pilas.

¿Cómo usar la función de medición continua?

Mantenga presionado el botón ON/Medición durante 2 segundos para activar el modo de medición continua. El dispositivo realiza mediciones cada segundo.

¿Es peligroso el láser para los ojos?

El GPL 5 Professional utiliza un láser de clase 2 (635 nm). Es seguro para una exposición breve, pero evite mirar directamente el haz.

¿Cómo limpiar la lente del telémetro?

Use un paño suave y seco, especialmente diseñado para ópticas. Nunca use solventes o productos abrasivos.

¿Puedo usar el telémetro en exteriores?

Sí, el dispositivo tiene clasificación IP54: resistente al polvo y a las salpicaduras de agua. Sin embargo, el alcance puede reducirse bajo la luz solar directa.

¿Cómo sumar o restar mediciones?

Después de una primera medición, presione el botón +/ para sumar o -/ para restar, luego realice la segunda medición. El resultado se muestra automáticamente.

¿Dónde encontrar piezas de repuesto como la correa?

Contacte al servicio posventa de Bosch o a un distribuidor autorizado. La correa de transporte está disponible con la referencia 2 609 141 231.

MANUAL DE USUARIO GPL 5 Professional BOSCH

Español ...... Página 19

Indicaciones de seguridad

Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones,

pueden menoscabarse las medidas de seguridad integradas en el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.

• Precaución – si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede conducir a una peligrosa exposición a la radiación.
  El aparato de medición se entrega con un rótulo de advertencia (marcado en la representación del aparato de medición en la página ilustrada con el número).
  Si el texto del rótulo de advertencia no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.

No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.

Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.

No utilice las gafas de visualización láser como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.
Sólo deje reparar el aparato de medición por personal técnico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.
No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían deslumbrar involuntariamente personas.
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.

No coloque el instrumento de medición y el soporte cerca de marcapasos. Los imanes del instrumento de medición y del soporte generan un campo magnético que puede afectar al funcionamiento del marcapasos.

Mantenga el instrumento de medición y el soporte alejados de soportes de datos magnéticos y de equipos sensibles al magnetismo. Los imanes del instrumento de medición y del soporte pueden provocar pérdidas de datos irreversibles.

Descripción del producto y servicio

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

El aparato de medición ha sido diseñado para determinar y verificar líneas horizontales y verticales así como puntos de plomada.

El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.

(1) Abertura de salida del rayo láser
(2) Interruptor de conexión/desconexión
(3) Enclavamiento de la tapa del alojamiento de las pilas
(4) Tapa del alojamiento de la pila
(5) Número de serie
(6) Alojamiento de trípode de 1/4"
(7) Señal de aviso láser
(8) Soporte

20 | Español

(9) Tornillo de fijación del soporte
(10) Orificio roscado del soporte
(11) Imán
(12) Guía de la correa
(13) Alojamiento del trípode 5/8" en el soporte
(14) Alojamiento del trípode 1/4" en el soporte
(15) Placa de medición con pie ^A
(16) Tripode ^A)
(17) Gafas de visión láser ^4
(18) Estuche de protección

A) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos

Láser de punto GPL 5
Número de referencia	3 601 K66 2..
Zona de trabajo ^4)	30 m
Precisión de nivelación ±0,3 mm/m
Margen de autonivelación típico a lo largo del
– Eje longitudinal ±5°
– Eje transversal ±3°
Tiempo de nivelación, típico <4 s
Temperatura de servicio -10 °C...+40 °C
Temperatura de almacenamiento -20 °C...+70 °C
Altura de aplicación máx. sobre la altura de referencia	2000 m
Humedad relativa del aire máx. 90 %
Grado de contaminación según IEC 61010-1	2 ^3)
Clase de láser 2
Tipo de láser 635 nm, <1 mW
C_6	1
Divergencia 0,8 mrad	(ángulo completo)
Fijación para trípode 1/4"
Pilas 3 × 1,5 V LR6 (AA)
Duración del servicio aprox. 24 h
Peso según EPTA-Procedure 01:2014	0,25 kg
Medidas (longitud × ancho × altura)	104 × 40 × 80 mm

Láser de punto GPL 5

Grado de protección IP 5X

A) La zona de trabajo puede reducirse con condiciones del entorno adversas (p. ej. irradiación solar directa).
B) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
Para la identificación unívoca de su aparato de medición sirve el número de referencia (5) en la placa de características.

Montaje

Colocar/cambiar las pilas

Para el funcionamiento de la herramienta de medición se recomiendan pilas alcalinas de manganeso.

Para abrir la tapa del alojamiento de las pilas (4), gire el bloqueo (3) en sentido horario hasta la posición extraiga la tapa del alojamiento de las pilas. Coloque las pilas.

Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimiento de pilas.

Para cerrar la tapa del alojamiento de las pilas (4), colóquela debajo de la carcasa y presiónela a continuación hacia arriba. Gire el bloqueo (3) en sentido antihorario hasta la posición para bloquear la tapa del alojamiento de las pilas.

Cuando las pilas se están agotando, los rayos láser parpadean lentamente. El aparato de medición se puede seguir utilizando durante aprox. 8 horas después del primer parpadeo. Reemplace siempre simultáneamente todas las pilas. Utilice sólo pilas de un fabricante y con igual capacidad.

▶ Retire las pilas del aparato de medición, si no va a utilizarlo durante un periodo largo. Si se almacena durante mucho tiempo, las pilas pueden corroerse y autodescargarse.

Operación

Puesta en marcha

▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramienta de medición antes de la puesta en servicio. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición.
Evite que el aparato de medición reciba golpes o que caiga. Después de influencias externas severas en el aparato de medición, debería realizar siempre una verificación de precisión antes de continuar con el trabajo (ver "Verificación de precisión del aparato de medición", Página 21).
▶ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se

inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.

Para conectar el aparato de medición, empuje el interruptor de conexión/desconexión (2) hacia arriba hasta que en el interruptor aparezca "I". El aparato de medición envía un rayo láser por las aberturas de salida (1) inmediatamente después de la conexión.

No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.

Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión (2) hacia abajo hasta que en el interruptor aparezca "0". Al desconectar, se bloquea la unidad oscilante.

No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición después del uso.

El rayo láser podría deslumbrar a otras personas.

Ajuste del automatismo de desconexión

El aparato de medición se desconecta automáticamente tras 20 minutos de duración del servicio.

El automatismo de desconexión se puede ajustar de 20 min a 8 h. Para ello, conecte el aparato de medición, desconéctelo acto seguido, y vuélvalo a conectar dentro de 4 s. Para confirmar dicha modificación, todos los rayos láser parpadean en rápida secuencia durante 2 s al conectarlo la segunda vez.

En la siguiente conexión del aparato de medición, el automatismo de desconexión vuelve a estar ajustado a 20 min.

Nivelación automática

Coloque el aparato de medición sobre una superficie horizontal y sólida, fijelo al soporte (8) o al trípode (16).

Después de la conexión, la nivelación automática compensa las irregularidades dentro del margen de autonivelación de ±5^ (eje longitudinal) o ±3^ (eje transversal). La nivelación ha concluido cuando los rayos láser ya no se mueven.

Si no es posible realizar la nivelación automática, por ejemplo, porque la superficie de colocación del aparato de medición difiere más de 5° o 3° de la horizontal, los rayos láser parpadean rápidamente.

En este caso, coloque horizontalmente el aparato de medición y espere la autonivelación. Los rayos láser se iluminan permanentemente cuando el aparato de medición se encuentra dentro del margen de autonivelación de ±5^ o ±3^ .

En el caso de vibraciones o modificaciones de posición durante el servicio, el aparato de medición se nivela de nuevo automáticamente. Tras una nueva nivelación, verifique la posición de los rayos láser horizontal y vertical en cuanto a los puntos de referencia, para evitar errores debido a un desplazamiento del aparato de medición.

Verificación de precisión del aparato de medición

Factores que afectan a la precisión

La influencia más fuerte la tiene la temperatura ambiente. Especialmente las variaciones de temperatura que pudieran existir a diferente altura respecto al suelo pueden provocar una desviación del rayo láser.

Ya que las variaciones de temperatura son mayores cerca del suelo se recomienda montar siempre el aparato de medición sobre un trípode al medir distancias superiores a los 20 m. Siempre que sea posible, coloque además el aparato de medición en el centro del área de trabajo.

Fuera de los influjos exteriores, también los influjos específicos del aparato (como p. ej. caídas o golpes fuertes) pueden conducir a divergencias. Verifique por ello la exactitud de la nivelación antes de cada comienzo de trabajo.

Si la precisión de nivelación del rayo horizontal para los ejes transversal y longitudinal se encuentra dentro de la divergencia máxima permitida, la precisión de nivelación de la plomada (eje vertical) también será correcta.

Si en alguna de estas comprobaciones se llega a sobrepasar la desviación máxima admisible, haga reparar el aparato de medición en un servicio técnico Bosch.

Control de la precisión de nivelación horizontal en el eje longitudinal

Para la comprobación se requiere un tramo libre de 20 m sobre un firme consistente entre dos paredes A y B.

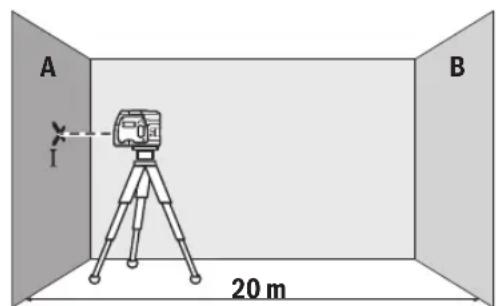

- Coloque el aparato de medición cerca de la pared A teniéndolo montado en el soporte o un trípode, o colocándolo sobre un firme consistente y plano. Conecte la herramienta de medición.

- Apunte el rayo láser horizontal, que pasa paralelo al eje longitudinal del aparato de medición, a la cercana pared A. Permita que se nivele el aparato de medición. Marque el centro del punto láser en la pared (punto I).

22 | Español

• Gire el aparato de medición en 180°, deje que se nivele y marque el centro del punto del rayo láser en la pared opuesta B (punto II).
• Ubique el aparato de medición - sin girarlo - cerca de la pared B, conéctelo y déjelo que se nivele.

- Alinee el aparato de medición en la altura (con la ayuda del trípode o de apoyos, si es necesario), de modo que el centro del rayo láser quede exactamente en el punto II marcado previamente en la pared B.

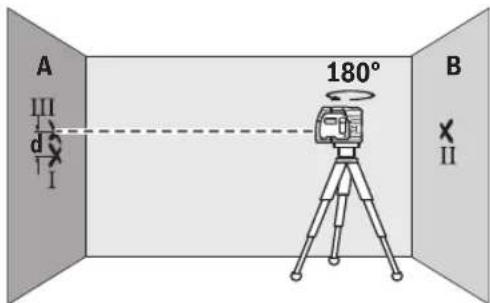

- Gire el aparato de medición en 180°, sin modificar la altura. Deje que se nivele y marque el centro del punto del rayo láser en la pared A (punto III). Asegúrese de que el punto III se encuentre verticalmente por encima o por debajo del punto I.

- La diferencia d de ambos puntos I y III marcados sobre la pared A es la desviación de altura real del aparato de medición a lo largo del eje longitudinal.

En un recorrido de medición de 2 × 20 m = 40 m, la divergencia máxima admisible asciende a:

40 m × ±0,3 mm/m = ±12 mm. La diferencia d entre los puntos I y III debe ascender por consiguiente a como máximo 12 mm.

Control de la precisión de nivelación horizontal en el eje transversal

Para la comprobación necesita un recorrido de medición libre de 20 m sobre firme consistente frente a una pared.

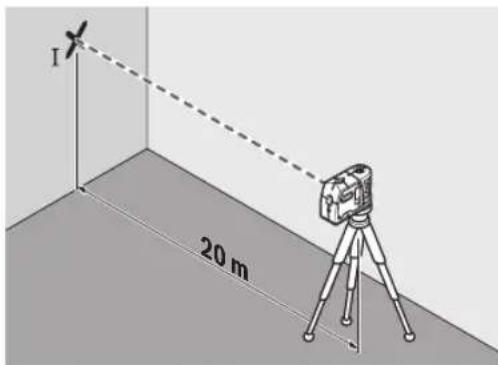

- Monte el aparato de medición a 20 m de distancia de la pared sobre el soporte o sobre un trípode, o colocándolo sobre un firme consistente y plano. Conecte la herramienta de medición.

- Oriente contra la pared uno de los dos rayos laterales que transcurren por eje transversal del aparato de medición. Deje que se nivele el aparato de medición. Marque el centro del punto láser en la pared (punto I).

- Gire el aparato de medición en 180°, sin modificar la altura. Deje que se nivele y marque el centro del punto del otro rayo láser lateral en la pared (punto II). Asegúrese de que el punto II se encuentre verticalmente por encima o por debajo del punto I.

- La diferencia d de ambos puntos I y II marcados sobre la pared es la desviación de altura real del aparato de medición a lo largo del eje transversal.

En un recorrido de medición de 2 × 20 m = 40 m, la divergencia máxima admisible asciende a :

40 m × ±0,3 mm/m = ±12 mm. La diferencia d entre los puntos I y II debe ascender por consiguiente a como máximo 12 mm.

Instrucciones para la operación

▶ Utilice siempre únicamente el centro del haz del láser para el marcado. El tamaño del haz del láser varía con la distancia.

Trabajos con la placa de medición (accesorio)

Con la ayuda de la placa de medición (15) puede transferir la marca láser al suelo, respectivamente, la altura láser a una pared.

Con el espacio existente en el punto de cero, más la escala, puede medirse la diferencia existente respecto a la altura deseada y transferirse así a otro punto. Ello hace innecesario el ajuste exacto del aparato de medición a la altura deseada.

La placa de medición (15) tiene un revestimiento reflectante, que mejora la visibilidad del rayo láser a gran distancia o con intensa radiación solar. La mayor intensidad luminosa solamente es apreciable mirando paralelamente a lo largo del rayo láser hacia la placa de medición.

Trabajos con el trípode (accesorio)

Un trípode ofrece una base de medición estable y regulable en la altura. Coloque el aparato de medición con el alojamiento del trípode de 1/4" (6) sobre la rosca del trípode (16) o de un trípode fotográfico corriente en el comercio. Atornille firmemente el aparato de medición con los tornillos de sujeción del trípode.

Nivele el trípode de forma aproximada antes de conectar el aparato de medición.

Fijación con el soporte

Para fijar el aparato de medición al soporte (8), enrosque firmemente el tornillo de fijación (9) del soporte en el alojamiento del trípode 1/4" (6) del aparato de medición. Nivele el soporte de forma aproximada antes de conectar el aparato de medición.

Para girar el aparato de medición en el soporte (8), afloje un poco el tornillo de fijación (9).

• Gire el aparato de medición en el soporte (8) a un lado o hacia atrás para que sea visible el rayo de plomada inferior.
• Gire el aparato de medición en el soporte (8) para transferir alturas con el rayo láser horizontal.

Con ayuda del soporte (8) puede fijar el aparato de medición de diferentes manera:

• Monte el soporte (8) con el alojamiento del trípode de 1/4" (14) en el trípode (16) o en un trípode de fotografía convencional. Para la fijación en un trípode de construcción convencional, utilice el alojamiento de 5/8" (13).
• El soporte (8) puede fijarse con los imanes (11) a las piezas de acero.
• El soporte (8) se puede atornillar a paredes de yeso o de madera con tornillos. Inserte para ello tornillos de mínimo 60 mm de longitud a través de los orificios roscados (10) del soporte.
• En tubos o similares, es posible fijar el soporte (8) con una correa convencional que se sujeta por la guía de la correa (12).

Gafas para láser (accesorio)

Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz del láser.

No utilice las gafas de visualización láser como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.

Mantenimiento y servicio

Mantenimiento y limpieza

Mantenga limpio siempre el aparato de medición.

No sumerja el aparato de medición en agua ni en otros líquidos.

Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergente o disolvente.

Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.

Almacene y transporte el aparato de medición solamente en la bolsa protectora (18).

En el caso de reparación, envíe el aparato de medición en la bolsa protectora (18).

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo:

www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

Argentina

Robert Bosch Argentina S.A.

Calle Blanco Encalada 250 - San Isidro

Código Postal B1642AMQ

Ciudad Autónoma de Buenos Aires

Tel.: [phone]

24 | Português

E-Mail: [e-mail] www.argentina.bosch.com.ar

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago de Chile

Buzón Postal 7750000

Tel.: [phone]

www.bosch.cl

Ecuador

Robert Bosch Sociedad Anónima

Av. Rodrigo Chávez Gonzalez Parque Empresarial Colón

Edif. Coloncorp Piso 1 Local 101-102,

Guayaquil

Tel.: [phone]

E-mail: [e-mail]

www.bosch.ec

México

Robert Bosch S. de R.L. de C.V.

C.P. 50071 Zona Industrial, Toluca - Estado de México

Tel.: [phone]

Tel.: [phone]

www.bosch-herramientas.com.mx

Perú

Robert Bosch S.A.C.

Av. Primavera 781 Piso 2, Urbanización Chacarilla San Borja Lima

Tel.: [phone]

www.bosch.com.pe

Venezuela

Robert Bosch S.A.

Calle Vargas con Buen Pastor, Edif. Alba, P-1, Boleita Norte,

Caracas 1071

Tel.: [phone]

www.boschherramientas.com.ve

Eliminación

Recomendamos que los aparatos de medición, los accesorios y los embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

¡No arroje los aparatos de medición y las pilas a la basura!

Sólo para los países de la UE:

Los aparatos de medición inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico según las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

Português

Nivelamento automático
