ประเภทผลิตภัณฑ์	เครื่องวัดระยะเลเซอร์
ยี่ห้อ	บ๊อช
รุ่น	GPL 5 Professional
ระยะสูงสุด	30 เมตร
ความแม่นยำในการวัด	± 2 มม.
แหล่งจ่ายไฟ	ถ่าน AA 2 ก้อน (1.5 โวลต์)
ขนาด (ยาว x กว้าง x สูง)	100 x 60 x 30 มม.
น้ำหนัก (รวมถ่าน)	ประมาณ 200 กรัม
ฟังก์ชันหลัก	วัดระยะทาง, บวก, ลบ, วัดต่อเนื่อง, เก็บค่าการวัดล่าสุด
ระดับเลเซอร์	ระดับ 2 (เลเซอร์มองเห็นได้ ความยาวคลื่น 635 นาโนเมตร)
การบำรุงรักษาและทำความสะอาด	ทำความสะอาดด้วยผ้านุ่มแห้ง ห้ามใช้สารเคมีรุนแรง
ความปลอดภัย	ห้ามส่องลำแสงไปที่ดวงตา หลีกเลี่ยงการสะท้อนบนพื้นผิวที่สะท้อนแสง
อะไหล่และการซ่อมแซม	ถ่าน AA มาตรฐาน, สายคล้อง, กระเป๋าใส่ป้องกัน (อุปกรณ์เสริม)
ข้อมูลทั่วไป	อุปกรณ์มืออาชีพ ทนฝุ่นและน้ำกระเซ็น (IP54)

คำถามที่พบบ่อย - GPL 5 Professional BOSCH

จะเปิดเครื่องวัดระยะ Bosch GPL 5 Professional ได้อย่างไร?

กดปุ่ม ON/วัด ที่ด้านข้างของเครื่อง เสียงบี๊บสั้น ๆ ยืนยันการเปิดเครื่อง

ระยะสูงสุดของ GPL 5 Professional คือเท่าใด?

ระยะสูงสุดคือ 30 เมตร ในสภาพแสงปกติ หากใช้เป้าสะท้อนแสงสามารถวัดได้ถึง 40 เมตร

จะเปลี่ยนถ่านของเครื่องวัดระยะได้อย่างไร?

เปิดฝาช่องใส่ถ่านที่ด้านหลังของเครื่องโดยเลื่อนฝาออก เปลี่ยนถ่าน AA สองก้อนโดยใส่ให้ตรงขั้วตามที่ระบุ

จะทำอย่างไรถ้าหน้าจอแสดง 'ข้อผิดพลาด'?

ตรวจสอบว่าพื้นผิวที่วัดไม่สะท้อนแสงหรือมืดเกินไป ทำความสะอาดเลนส์แล้วลองอีกครั้ง หากยังคงแสดงข้อผิดพลาด ให้เปลี่ยนถ่าน

จะใช้ฟังก์ชันวัดต่อเนื่องได้อย่างไร?

กดปุ่ม ON/วัด ค้างไว้ 2 วินาทีเพื่อเปิดโหมดวัดต่อเนื่อง เครื่องจะทำการวัดทุกวินาที

เลเซอร์เป็นอันตรายต่อดวงตาหรือไม่?

GPL 5 Professional ใช้เลเซอร์ ระดับ 2 (635 นาโนเมตร) ปลอดภัยเมื่อสัมผัสในช่วงเวลาสั้น ๆ แต่หลีกเลี่ยงการมองลำแสงโดยตรง

จะทำความสะอาดเลนส์ของเครื่องวัดระยะได้อย่างไร?

ใช้ผ้านุ่มแห้งที่ออกแบบมาสำหรับเลนส์โดยเฉพาะ ห้ามใช้ตัวทำละลายหรือวัสดุที่มีฤทธิ์กัดกร่อน

สามารถใช้เครื่องวัดระยะกลางแจ้งได้หรือไม่?

ได้ เครื่องมีระดับการป้องกัน IP54 ทนฝุ่นและน้ำกระเซ็น อย่างไรก็ตาม ระยะอาจลดลงเมื่ออยู่กลางแดด

จะบวกหรือลบการวัดได้อย่างไร?

หลังจากวัดครั้งแรก กดปุ่ม +/ เพื่อบวก หรือ -/ เพื่อลบ จากนั้นวัดครั้งที่สอง ผลลัพธ์จะแสดงโดยอัตโนมัติ

หาซื้ออะไหล่เช่นสายคล้องได้ที่ไหน?

ติดต่อฝ่ายบริการหลังการขายของ Bosch หรือตัวแทนจำหน่ายที่ได้รับอนุญาต สายคล้องมีหมายเลขอ้างอิง 2 609 141 231

คู่มือผู้ใช้ GPL 5 Professional BOSCH

กฎระเบียบเพื่อความปลอดภัย

ส่งเครื่องมือวัดไห้ช่างผู้เชี่ยวชาญตรวจสอบ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หาก ไม่ใช้เครื่องมือวัดตามคำแนะนําเหล่านี้ ระบบป้องกันเบตเสร็จในเครื่องมือวัดอาจได้ รับผลกระทบ อยู่กําไห้บ้ายเดือนที่อยู่บนเครื่องมือวัดนี้ลบ เลือน เก็บรักษาคําแนะนําเหล่านี้ไว้โพติ และหากเครื่องมือวัดนี้ถูกส่งต่อไปยังผู้อื่น ให้ส่งมอบคําแนะนําเหล่านี้ไปด้วย

ข้อควรระวัง - การใช้อุปกรณ์ทำงานหรืออุปกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ใน时不ี่ หรือการใช้วิธีการอื่นๆ อาจนําไปสู่การสัมผัสคับรังสีอันตรายได้
▶ เครื่องมือวัดนี้จัดส่งมาพร้อมบ้ายเดือน (แสดงในหน้า ภาพประกอบของเครื่องมือวัด)
▶ หากข้อความของบ้ายเตือนไม่ได้เป็นภาษาของท่าน ให้ ติดสติกเกอร์ที่จัดส่งมาหี่พิมพ์เป็นภาษาของท่านหับลง บนข้อความก่อนใช้งานครั้งแรก

อย่าเล็งลำแสงเลเซอร์ไปยังคนหรือสัตว์ และ ตัวท่านเองอย่าจ้องมองเข้าในลำแสงเลเซอร์ โดยตรงหรือลำแสงเลเซอร์สะ thôn การกระ

กำหนดล่าวอาจกำใหญ่คนตาพร่ ทำให้เกิดอุบัติเหตุ หรือกำใช้ ดวงตาเสียหายได้

▶ ถ้าแสงเลเซอร์เข้าตา ต้องปิดตาและพันศีรระออกจาก ลําแสงในพันที่
▶ อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์
▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิรกัย แวน สำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้ เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสีเลเซอร์
▶ อย่าใช้วน่าสําหรับมองแสงเลเซอร์เป็นแวนกันแต่หรือไส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถ บ้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และ ยังลดความสามารถในการมองเห็นสี
▶ ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตรวจสอบ ซ่อมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น ทั้งนี้เพื่อใหม่ใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดได้อย่างปลอดภัยเสมอ
▶ อย่าให้เด็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุม ดูแล เด็กๆ อาจกําให้คนตาพร่าโดยไม่ตั้งใจ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่ที่มีของเหลว แก่ช หรือผุ่นที่ติดไฟได้ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นและอองหรือประเทศไทยหัติดไฟได้

ต้องกันเครื่องมือวัดและฐานจับเครื่องให้ท่าง จากเครื่องปรับจังหวะการเต้นของหัวใจด้วย ไฟฟ้า แม่เหล็กของเครื่องมือวัดและฐานจับเครื่อง จะสร้างสนามแม่เหล็ก ซึ่งสามารถกําให้เครื่อง ปรับจังหวะการเต้นของหัวใจด้วยไฟฟ้ากํางาน bgพร่องได้

ต้องกันเครื่องมือวัดและฐานจับเครื่องให้ท่างจากสื่อ เก็บข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อ แรงดึงตูดแม่เหล็ก แม่เหล็กของเครื่องมือวัดและฐานจับ เครื่องสามารถกําให้ข้อมูลสัญหายอย่างเรียกลับไม่ได้

รายละเอียดผลิตภัณฑ์และข้อมูล

จำเพาะ

กรุณาตูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือวัตนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอน และเส้นแนนวตั้ง รวมทั้งจุดดิ่ง

เครื่องมือวัตนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอก อาคาร

158|ไทย

ส่วนประกอบที่แสดงภาพ

ลําดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือ วัดที่แสดงในหน้าภาพประกอบ

(1) ช่องทางออกลำแสงเลเซอร์
(2) สวิทช์เบิด-ปิด
(3) ตัวล้อคฝาช่องใส่แบตเตอรี่
(4) ผาช่องไล่แบตเตอรี่
(5) หมายเลขเครื่อง
(6) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
(7) ป้ายเตือนแสงเลเซอร์
(8) ฐานจับเครื่อง
(9) สกรุล็อคของฐานจับเครื่อง

(10) รุสกรูของฐานจับเครื่อง

(11) แม่เหล็ก

(12) ช่องสำหรับใส่สายรัด

(13) ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8" บนฐานจับเครื่อง

(14) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4" บนฐานจับเครื่อง

(15) แผ่นวัดพร้อมชาตั้ง(A)

(16) ชาตั้งแบบสามชาA)

(17) แวนสำหรับมองแสงเลเซอร์A)

(18) กระเบ่าใส่เครื่องมือวัด

A) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตวฐาน กรุงนาดอุปกรณ์ประกอบหั้งหมดในรายการแสดงอุปกรณ์ประ กอบของเรา

ข้อมูลทางเทคนิค

เลเซอร์แบบจุด	GPL 5
หมายเลขลินค้า	3 601 K66 2..
พิสัยการกํางานA)	30 ม.
ความแม่นยําการกําระดับ	± 0.3 mm./ม.
ย่านการกําระดับอัตโนมัติปกติ ขนาดนไปกับ
- แกนยาว	± 5^
- แกนขวาง	± 3^
ระยะเวลากําระดับปกติ	<4 วินาที

เลเซอร์แบบจุด	GPL 5
อุณหภูมิใช้งาน	-10°C...+40°C
อุณหภูมิเก็บรักษา	-20°C...+70°C
ความสูงใช้งานเหนือระดับอ้างอิงสูงสุด	2000 ม.
ความชั้นสัมพัทธ์ สูงสุด	90%
ระดับมลพิษตาม IEC 61010-1	2^B)
ระดับเลเซอร์	2
ชนิดเลเซอร์	635 นิวตันเมตร,<1 มิลลิวัตต์
C_6	1
การยานออกของสําแสง	0.8 mrad (มุมเต็ม)
ช่องประกอบของชาตั้งแบบสามขา	1/4"
แบตเตอรี่	3 × 1.5 โวลท์ LR6 (AA)
ระยะเวลากํางาน ประมาณ	24 ชม.
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014	0.25 กก.
ขนาด (ความยาว × ความกว้าง × ความสูง)	104 × 40 × 80 มม.
ระดับการคุ้มกัน	IP 5X

A) ย่านการทำงานอาจลดลงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์ส่องโดยตรง)
B) เกิดขึ้นเฉพาะมลพิษที่ไม่นําไฟฟ้า ยกเว้นยางครั้งนําไฟฟ้าได้ ชั่วคราวที่มีสาเหตุจากการกลั่นตัวที่ได้คาดว่าจะเกิดขึ้น
สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาดูหมายเลข เครื่อง (5) บนแผ่นบ้ายรุ่น

การติดตั้ง

การใส่/การเปลี่ยนแบตเตอรี่

สำหรับการใช้งานเครื่องมือวัด ขอแนะนําให้ใช้แบตเตอร์อัล คาไลน์แมงกานิส

เมื่อต้องการเปิดผ่าช่องใส่แบตเตอรี่ (4) ไห้หมุนตัวล้อค (3) ตามเข็มนาผิภาไปที่Ceแหน่ง 飞ล้วดึงผ่าช่องใส่แบตเตอรี่ ออก ใส่แบตเตอรี่เข้าไป

ขณะใส่แบตเตอรี่ต้องดูไห้ขัวแบตเตอรี่อยู่ในCe่าแหน่งที่ถูกต้อง ตามที่กําหนดไว้ที่ด้านในช่องใส่แบตเตอรี่

เมื่อต้องการบิดฝ่าช่องใส่แบตเตอรี่ (4) ให้ใส่ฝาเข้าตรงด้าน ไต้ของครอบเครื่อง จากนั้นดันขึ้นด้านบน หมุนตัวล็อก (3)

ทวนเข็มนาผิกาใบที่ตําแหน่ง ⚙เพื่อล็อคผาช่องไล่แบตเตอรี่

เมื่อแบตเตอร์อ่อน ลำแสงเลเซอร์จะกะพริบซ้าๆ หลังการ กะพริบครั้งแรก เครื่องมือวัดยังสามารถทำงานได้อีกประมาณ 8 ชั่วโมง

เปลี่ยนแบตเตอร์ทุกก่อนพร้อมกันเสมอ โดยใช้แบตเตอร์จากผู้ผลิตรายเดียวกันทั้งหมดและมีความจุเท่ากันทุกก้อน

▶ เมื่อไม่ใช้งานเครื่องมือวัดเบ็นเวลานาน ต้องถอด แบตเตอร์ออก แบตเตอรี่สามารถกัดกร่อนในระหว่างเก็บ รักษาเป็นเวลานาน และปล่อยประจุออกเองได้

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ บ้องกันไม่ให้เครื่องมือวัดได้ รับความชิ้นและโดนแสงแตดส่องโดยตรง
▶ อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ต. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เป็นเวลานาน ในกรณีที่อุณหภูมิมีการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับตัวเข้ากับ อุณหภูมิรอบด้านก่อนใช้งาน ในกรณีที่ได้รับอุณหภูมิที่สูงมากหรือรับอุณหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัดอาจมีความแน่นยําน้อยลง
▶ หลีกเสี่ยงอย่าให้เครื่องมือวัตตกพล่นหรือถูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัตถูกกระทบจากภายนอกอย่างแรงขอแนะปําให้กําการตรวจสอบความแมนยําทุกครั้งก่อนปํามาใช้งานต่อ (ดู "การตรวจสอบความแมนยําของเครื่องมือวัต", หน้า 159)
▶ บิดเครื่องมือวัดเมื่อชนย้าย เมื่อบิดสวิทช์ ชุดกําระดับจะลูกล็อก ถ้าไม่เช่น นั้นการเคลื่อนไหวอย่างรุนแรงอาจกําไห้ชุดกําระดับเสีย หายได้

การเปิด-ปิดเครื่อง

เปิดสวิทช์เครื่องมือวัดโดยดันสวิทช์เปิด-ปิด (2) ขึ้นด้านบน เพื่อให้ "I" ปรากฏสนวิทช์ ทันที่ที่เปิดสวิทช์ เครื่องมือวัดจะ ปล่อยสําแสงเลเซอร์ออกจากช่องทางออก (1)

▶ อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้อง มองลำแสงเลเซอร์แม่จะอยู่ในระยะไกล

ปิดสวิทช์เครื่องมือวัดโดยต้นสวิทช์เปิด-ปิด (2) ลงด้านล่าง เพื่อให้ "0" ปรากฏนสวิทช์ เมื่อบิดสวิทช์ ซูดกําระดับจะถูกล้อค

▶ อย่างเครื่องมือวัดที่เปิดสวิทย์ตั้งไว้โดยไม่มีผู้แลและให้ปิดสวิทย์เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจตาพร่จากแสงเลเซอร์ได้

การตั้งการปิดอัตโนมัติ

เครื่องมือวัดจะปิดสวิทย์โดยอัตโนมัติหลังใช้งานไป 20 นาที ท่านสามารถเปลี่ยนการบิดอัตโนมัติจาก 20 นาที เป็น 8 ชั่วโมง เมื่อต้องการเปลี่ยน ให้เปิดสวิทช์เครื่องมือวัด จาก นั้นปิดเครื่องในทันที และเปิดเครื่องอีกครั้งลายใน 4 วินาที เพื่อยืนยันการเปลี่ยน ลําแสงเลเซอร์ทั้งหมดจะกะพริบเร็วๆ นาน 2 วินาที หลังเบิดสวิทช์ครั้งที่สอง

เมื่อเปิดสวิทช์เครื่องมือวัดครั้งต่อไป การปิดอัตโนมัติจะถูกตั้งไว้ที่ 20 นาที เช่นเดิม

การกำหนดอัตโนมัติ

วางเครื่องมือวัตดลงบนพื้นผิวที่มั่นคงและรา审美อกัน ยิด เครื่องเข้ากับฐานจับเครื่อง (8) หรือชาตั้งแบบสามชา (16) เมื่อเปิดสวิทย์ พังก์ชั้นการกําระดับอัตโนมัติจะชดเชยความไม่ สมดุลลายในย่านการกําระดับอัตโนมัติ ±5° (แกนยาว) และ ±3° (แกนวาง) เอง การกําระดับสิ้นสุดลงทันทีที่ลําแสง เลขอร์หยุดเคลื่อนไหว

หากไม่สามารถกําระดับอัตโนมัติได้ ต. ย. เช่น เนื่องจากพื้น ผิวที่เครื่องมือวัดตั้งอยู่เบี่ยงเบนมากกว่า 5° หรือ 3° จาก ระนาปราย ลําแสงเลเซอร์จะ physicallyเร็วๆ

ในกรณีนี้ให้ตั้งเครื่องมือวัดให้ราบเสมอกัน และรอให้เกิดการ Tigerระดับอัดโนมัติ ทันที่ที่เครื่องมือวัดอยู่ภายในย่านการ Tiger ระดับอัดโนมัติ ±5° หรือ ±3° ลำแสงแลเซอร์จะล่องสว่าง อย่างต่อเนื่อง

ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะกํางาน เครื่องมือวัดจะกําระดับโดยอัตโนมัติธีกครั้ง หลังจากกําระดับ ใหม่ ให้ตรวจสอบตําแหน่งของล้าเลเซอร์แนวนอนและแนวตั้ง กับจุดอ้างอิง ทั้งนี้เพื่อหลักเลี่ยงความผิดพลาดอันเกิดจากการ เลื่อนเครื่องมือวัด

การตรวจสอบความแม่นยำของเครื่องมือวัด

ผลกระทบต่อความแม่นยำ

อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด โดย เฉพาะอย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขั้น ใบที่ระดับสูงกว่าสามารถเบี่ยงเบนลําแสงเลเซอร์ได้ เนื่องจากบริเวณใกล้พื้นมีการผันผวนของชั้นอุณหภูมิมากที่สุด ต้นนั้นเมื่อระยะทางวัดไกลกว่า 20 ม. จึงควรประกอบเครื่อง มือวัดเข้ากับชาตั้งแบบสามขาเสมอ หากเป็นใบได้ให้ตั้งเครื่อง มือวัดไว้กลางพื้นที่กํางานด้วย

นอกจากสาเหตุและบัจจัยจากภายนอกแล้ว สาเหตุและบัจจัย เฉพาะตัวอยุปกรณ์เอง (ต. ย. เช่น การตกหล่น หรือการ กระทอกอย่างรุนแรง) อาจบําไปสู่การเปี่ยงเบนได้ด้วย ดังนั้น ไห้ตรวจสอบความแม่นยําการกําระดับทุกครั้งก่อนเริ่มกํางาน เมื่อความแม่นยําการกําระดับของลำแสงเลเซอร์แนวนอน สำหรับแกนยาวและแกนวางอยู่ภายในความเบี่ยงเบนสูงสุด ที่อนุญาต ความแม่นยําการกําระดับของลำแสงดิ่ง (แกนแนว ตั้ง) จึงถูกตรวจสอบด้วยเช่นกัน

160|ไทย

หากเครื่องมือวัดเบี่ยงเบนเกินค่าเบี่ยงเบนสูงสุดในระหว่างการทดสอบครั้งใดครั้งหนึ่ง ให้ส่งเครื่องให้ศูนย์บริการหลังการขาย Bosch ข้อมแซม

การตรวจสอบความแม่นยําการกำหนดับแนว นอนสำหรับแกนยาว

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดว่างเปล่า 20 ม. บนพื้นผิวที่มั่นคงระหว่างผนัง A และ B

- ติดตั้งเครื่องมือวัดเข้านด้วยจับหรือชาตั้งแบบสามหา หรือวางเครื่องบนพื้นผิวที่รายเรียบและมั่นคงไว้ใกล้ฯ ผนัง A เปิดสวัทช์เครื่องมือวัด

- ชี้ลําแสงเลเซอร์แนวนอนที่วิ่งขนานกับแกนยาวของเครื่องมือวัดใบยังผนังฝั่งไกล A ปล่อยให้เครื่องมือวัด Tigerระดับกําเครื่องหมายตรงกลางจุดเลเซอร์บนผนัง (จุด 1)

- หมุนเครื่องมือวัดไป 180° ปล่อยitheเครื่องมือวัดทำระดับ และกําเครื่องหมายที่จุดกลางของลําแสงเลเซอร์บนผนัง B ฝั่งตรงข้าม (จุด II)

- วางเครื่องมือวัดไกลผนัง B โดยไม่หมุนเครื่อง เปิดสวิทย์ เครื่องมือวัดและปล่อยหากำระดับ

- จัดแนวทางความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ สามชาหรือใช้สิงของรองข้างไต้ หากถ้าเป็น) ในลักษณะ ไห้จุดกลางของลำแสงเลเซอร์ตกลงบนจุดเครื่องหมายอัน ก่อน II บนผนัง B อย่างพอดิบพอดี

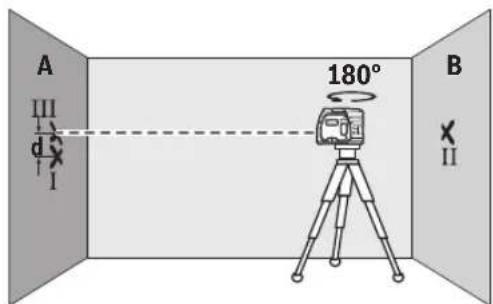

- หมุนเครื่องมือวัตไป 180° โดยไม่เปลี่ยนความสูง ปล่อย ให้เครื่องมือวัตกําระดับและกําเครื่องหมายที่จุดกลางของ สําแสงเลเซอร์บนผนัง A (จุด III) ระมัดระวังให้จุด III อยู่ ในแนวทางเหนือหรือไต้จุด | เท่าที่จะกําได้

- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนผนัง A แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดเทียบ ขนาดแกนยาวในขณะนั้น

ที่ระยะทางวัด 2 × 20 ม. = 40 ม. ความเปียงเบนลุงสุดที่ อนญาตคือ:

40 ม. × ±0.3 มม./ม. = ±12 มม. ดังนั้นความต่าง d ระหว่างจุด | และ III ต้องไม่เกิน 12 มม.

การตรวจสอบความแม่นยําการกำหนดับแนว นอนสำหรับแกนขวาง

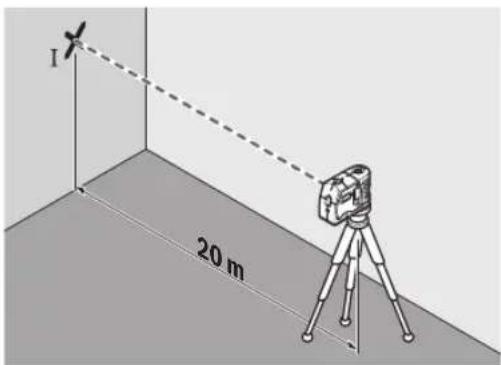

สำหรับการตรวจสอบ ตองใช้ระยะทางวัดวางปลา 20 ม. บนพื้นผิวที่มั่นคงข้างหน้าผนัง

- ติดตั้งเครื่องมือวัดบนฐานจับเครื่อง หรือชาตั้งแบบสามชา หรือวางเครื่องลงบนพื้นผิวที่มั่นคงและรายเสมอกันในระยะ ห่างจากผนัง 20 ม. เปิดสวิทย์เครื่องมือวัด

- ซี้ลําแสงเลเซอร์ลําใดลําหนึ่งที่อยู่ด้านข้างที่วิ่งเทียบขนาดกับแกนขวางของเครื่องมือวัดไปยังผนังปล่อยให้เครื่องมือวัดเก้าระดับ กําเครื่องหมายตรงกลางจุดเลเซอร์บนผนัง (จุด 1)

• หมุนเครื่องมือวัดไป 180° โดยไม่เปลี่ยนความสูง ปล่อย ให้เครื่องมือวัดกําระดับ และทำเครื่องหมายที่จุดกลางของ สำแสงเลเซอร์อีกต้านหนึ่งบนผนัง (จุด II) ระมัตระวังให้ จุด II อยู่ในแนวตรงเหนือหรือใต้จุด I เท่าที่จะทำได้
• ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ || บนผนัง แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดเที่ยบขนาน กับแกนขวางในขณะนั้น

ที่ระยะทางวัด 2 × 20 m = 40 ม. ความเบี่ยงเบนลุงสุดที่อนญาตคือ:

40 ม. × ±0.3 มม./ม. = ±12 มม.ดังนั้นความต่าง d

ระหว่างจุด | และ || ต้องไม่เกิน 12 มม.

ข้อแนะนำในการทำงาน

▶ ทำเครื่องหมายตรงกลางจุดเลเซอร์เสมอ ขนาดของจุดเลเซอร์เปลี่ยนไปตามระยะทาง

การกํางานกับแผ่นวัด (อุปกรณ์ประกอบ) เมื่อใช้แผ่นวัด (15) ช่วย ท่านสามารถคัดลอกเส้นเลเซอร์ลง บนฟื้นหรือคัดลอกความสูงเลเซอร์ลงบนผนังได้

ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดส่วนต่างไปยังความสู่ที่ต้องการและนําไปวางเทียบที่คําแหน่งอื่น ทั้งนี้เพื่อตัดปัญหาการปรับตั้งเครื่องมือวัดไปยังความ สูงที่จะต้องคัดลอก ซึ่งต้องปรับตั้งอย่างเที่ยงตรง แผ่นวัด (15) เคลือบสารสะท้อนกลับที่ช่วยให้มองเห็นลําแสง เลเซอร์ได้ชัดเจนขึ้นในระยะทางไกลหรือเมื่อยู่ท่ากลาง แสงแตกจาท่านจะเห็นความสว่างที่เข้มข้นเฉพาะเมื่อมอง ขนาดไปกับลําแสงเลเซอร์ไปยังแผนวัดเท่านั้น

การทำงานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ขาดตั้งแบบสามารถเข้าว่าให้สามารถกําการวัดได้อย่างมั่นคงและปรับความสูงได้ รวมเครื่องมือวัดที่มีช่องประกอบของขาดตั้งแบบสามารถขนาด 1/4" (6) เข้านเกลียวของขาดตั้งแบบ สามชา (16) หรือขาดตั้งกล้องที่มีจําหน่ายทั่วไป ยัดเครื่องมือวัดโดยขันสกรุล็อคของขาดตั้งแบบสามารถเข้าให้น่น

ปรับชาตั้งแบบสามขาย่างคร่าวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

การยืดกับฐานจับเครื่อง

เมื่อต้องการยิดเครื่องมือวัดบนฐานจับเครื่อง (8) ให้ขันสกรุล้อค (9) ของฐานจับเครื่องเข้าในช่องประกอบของชาตั้งแบบสามขาขนาด 1/4" (6) ที่เครื่องมือวัดเข้าไห่แน่น จัด เก่าแหน่งฐานจับเครื่องอย่างคร่าวๆ ก่อนเปิดสวิทซ์เครื่องมือวัด

เมื่อต้องการหมุนเครื่องมือวัฒนฐานจับเครื่อง (8) ให้คลาย สกรูล้อค (9) ออกเล็กน้อย

• หมุนเครื่องมือวัดบนฐานจับเครื่อง (8) ไปด้านข้างหรือ ด้านท้ายเพื่อให้สามารถมองเห็นลําแสงดิ่งข้างไต้ได้
• หมุนเครื่องมือวัดบนฐานจับเครื่อง (8) เพื่อฉายความสูง ด้วยลำแสงเลเซอร์แนวนอน

เมื่อไซ้ฐานจับเครื่อง (8) ท่านสามารถติดตั้งเครื่องมือวัดได้ ดังต่อไปนี้:

• ติดตั้งฐานจับเครื่อง (8) ผ่านช่องประกอบของชาตั้งแบบ สามชาขนาด 1/4" (14) เข้ากับชาตั้งแบบสามชา (16) หรือชาตั้งกล้องที่มีรําหน่ายทั่วไป หากยืดกับชาตั้งงาน ก่อสร้างที่มีรําหน่ายทั่วไป ให้ใช้ช่องประกอบของชาตั้ง แบบสามชาขนาด 5/8" (13)
• สามารถยืดฐานจับเครื่อง (8) กับชิ้นส่วนที่เป็นเหล็กกล้า ผ่านแม่เหล็ก (11)
• สามารถยืดฐานจับเครื่อง (8) กับตรวจสอบหรือหนังห้อง เก่าจากไม้ด้วยสกรุยีด เมื่อต้องการยืด ไหสอดสกรุที่มีความ ยาว 60 มม. เป็นอย่างน้อยเข้าในรูสกรุ (10) ของฐานจับ เครื่อง
• สามารถยืดฐานจับเครื่อง (8) กับท่อหรือด้านที่มีลักษณะ คล้ายคลังโดยสอดสายวัดที่มีำหน่ายทั่วไปผ่านช่อง (12) สำหรับใส่สายรัด

แว่นสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แวนสำหรับมองแสงเลเซอร์ช่วยกรองสถานะแสงภายนอก ออกไป ทำให้ตามองเห็นแสงเลเซอร์ได้ชัดเจนยิ่งขึ้น

▶ อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิรภัย แวน สำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์ให้ เห็นชัดเจนยิ่งขึ้น แต่ไม่ได้ช่วยป้องกันรังสีลเซอร์
▶ อย่าใช้เว้นสําหรับมองแสงเลเซอร์เป็นเว้นกันแตดหรือไสขัมรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถ ป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และ ยังลดความสามารถในการมองเห็นสี

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการกำความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา อย่าจุ่มเครื่องมือวัดลงในน้ําหรือของเหลวอื่นๆ เช็ดสิ่งสกปรกอกด้วยผ้านุ่มที่เปียกหมายๆอย่าใช้สารชักฟอก หรือตัวกำละลาย กำหนดสะอาดพื้น ผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประถ้า และเอาใจ ไล่อย่าให้ขุยผ้าติด เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ใน กระเป๋าใส่เครื่องมือวัด (18) เท่านั้น ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่ เครื่องมือวัด (18)

การบริการหลังการขายและการไฟคำปรึกษาการ ใช้งาน

ศุนย์บริการหลังการขายของเรียนดีตอบคําถามของ ทานที่เกี่ยวกับการบํารุงรักษาและการช่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาตูใน: www.bosch-pt.com ที่งานที่ปรึกษาของ บ่อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข ลินค้า 10 หลักบนแผ่นบ้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย

ไทย บริษัท โรเบิร์ต บ่อช จํากัด เอฟวายไอ เข้นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone]

แพกซ์: [phone]

www.bosch.co.th

ศูนย์บริการช่อมและฝึกอบรม บ่อซ

อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนครีนครินทร์

ตำบลบางแก้ว อำเภอบางพลี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท์ 02 7587555

โทรสาร 02 7587525

การกำจัดขยะ

เครื่องมือวัด อุปกรณประกอบ และหีบห่อ ต้องนำ ใบแยกประเภทวัสดุเพื่อส่งเข้าสู่กระบวนการรีโซเคิลที่เป็นมิตร ต่อสิ่งแวดล้อม

อย่าทั้งเครื่องมือวัดและแบตเตอร์ลงในขยะบ้าน!

สำหรับประเทศไทยสมาซิกสหภาพยุโรปเท่านั้น:

ตามระเบียบสหภาพยุโรป 2012/19/EU ต้องนําเครื่องมือวัดที่ไม่สามารถใช้งานได้อีกต่อไป และตามระเบียบสหภาพยุโรป 2006/66/EC ต้องนําแบตเตอรี่แพ็ค/แบตเตอรี่ที่ยํารุดหรือใช้แล้วไปเก็บแยกต่างหากและส่งเข้าลุ่งระบบการรีไซเคิลที่เป็นมิตรต่อลิ่งแวดล้อม
