| ประเภทสินค้า | ระดับเลเซอร์แบบเส้น |
| ยี่ห้อ | Bosch |
| รุ่น | GLL 3-50 Professional |
| ขนาด (ยาว x กว้าง x สูง) | 126 x 53 x 94 มม. |
| น้ำหนัก (ไม่รวมแบตเตอรี่) | 0.55 กก. |
| แหล่งจ่ายไฟ | แบตเตอรี่ AA 2 ก้อน (1.5 V) |
| ระยะการทำงาน (พร้อมตัวรับสัญญาณ) | สูงสุด 15 ม. (สูงสุด 30 ม. พร้อมตัวรับสัญญาณ) |
| ความแม่นยำในการปรับระดับ | ± 0.3 มม./ม. |
| ช่วงการปรับระดับ | ± 4° |
| เวลาในการปรับระดับ | < 4 วินาที |
| จำนวนเส้นเลเซอร์ | 3 เส้น (1 แนวนอน, 2 แนวตั้ง) |
| ระดับเลเซอร์ | ระดับ 2, < 1 มิลลิวัตต์, 635 นาโนเมตร |
| ระดับการป้องกัน | IP54 |
| อุปกรณ์ยึดติด | แม่เหล็ก, หมุนได้, เกลียว 1/4 นิ้วสำหรับขาตั้งกล้อง |
| อุปกรณ์ที่ให้มา | อุปกรณ์ยึดติด, กระเป๋าใส่, แบตเตอรี่, แผ่นเป้าหมายเลเซอร์ |
| การบำรุงรักษาและทำความสะอาด | ทำความสะอาดด้วยผ้านุ่มแห้ง ห้ามใช้ตัวทำละลาย |
| ความปลอดภัย | ห้ามมองเข้าไปในลำแสงโดยตรง หลีกเลี่ยงการสัมผัสกับดวงตา |
| อะไหล่และการซ่อมแซม | แบตเตอรี่ AA มาตรฐาน; การซ่อมแซมโดยศูนย์บริการที่ได้รับอนุญาตจาก Bosch |
| ข้อมูลทั่วไป | ปรับระดับอัตโนมัติแบบอิเล็กทรอนิกส์; ชดเชยความคลาดเคลื่อนของความเอียง; เหมาะสำหรับภายในอาคาร |
คำถามที่พบบ่อย - GLL 3-50 Professional BOSCH
คำถามของผู้ใช้เกี่ยวกับ GLL 3-50 Professional BOSCH
0 คำถาม เกี่ยวกับอุปกรณ์นี้ ตอบคำถามที่คุณรู้หรือถามของคุณเอง
ถามคำถามใหม่เกี่ยวกับอุปกรณ์นี้
ดาวน์โหลดคำแนะนำสำหรับ เครื่องวัดระยะทาง ในรูปแบบ PDF ฟรี! ค้นหาคู่มือของคุณ GLL 3-50 Professional - BOSCH และนำอุปกรณ์อิเล็กทรอนิกส์ของคุณกลับมาใช้งาน ในหน้านี้มีเผยแพร่เอกสารทั้งหมดที่จำเป็นสำหรับการใช้งานอุปกรณ์ของคุณ GLL 3-50 Professional ของแบรนด์ BOSCH.
คู่มือผู้ใช้ GLL 3-50 Professional BOSCH
th นั่งสิ่งอื่นการเรียนอยู่
FUMUP
กฎระเบียบเพื่อความปลอดภัย
ส่งเครื่องมีอวัตให้ช่างผู้เชี่ยวชาญตราวจ ซอมและใช้อะไหลเปลี่ยนของแทเท่านั้น หาก ไม่ใช้เครื่องมีอวัตตามคําแนะนําเหล่านี้ ระบบป้องกันเบ็ดเสร็จในเครื่องมีอวัตอาจจะได้
รับผลกระทบ อยากาไหป้ายเตือนที่อยุ่นเครื่องมือวัตน์ลับ เลือน เก็บรักษา failแนะนําเหล่านี้ไว้ให้ และหากเครื่องมือวัตน์ลูกสงต่อไปยังผู้ยื่น ไหส่งมอบคําแนะนําเหล่านี้ไปด้วย
▶ ขอควรระวัง - การใช้อุบกรณทำงานหรืออบกรณปรับเปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ในที่นี้ หรือการใช้วิธีการอื่นๆ อาจ payoutsไปสู่การสัมผัสกับรังสีอันตรายได้
▶ เครื่องมือวัตนี้จัดส่งมาพร้อมป้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมือวัต)
▶ หากขอความของป้ายเตือนแสงเลเซอร์ไม่ไดเป็นภาษา
ของห่าน ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็นภาษา
ของห่านหับลงบนขอความก่อนใช้งานครั้งแรก
อย่าเล็งลําแสงเลเซอร์ไปยังคนหรือสัตว์ และ ตัวห่านเองอย่าจ้องมองเช้าในลําแสงเลเซอร์ โดยตรงหรือลําแสงเลเซอร์สะทอน การกระ ก้าดังกล่าวอาจก้าให้คนตาพร่ ทำให้เกิด อุบัติเหตุ หรือก้าให้ดวงตาเสียหายได้
▶ Office presenting interior space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space, 100% space
▶ อย่ากําการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์
▶ อย่าใช้แวนสําหรับมองแสงเลเซอร (อุปกรณเสริม) เป็น แวนนิวภัย แวนสําหรับมองแสงเลเซอร์ใช้สําหรับมอง ลําแสงเลเซอร์ให้เห็นขัดเจนยิ่งขึ้น แต่ไม่ได่วยวป่องกัน รังสีเลเซอร์
▶ อาไช่แข่นสําหรับมองแสงเลเซอร (อุปกรณเสริม) เป็น แวนกันแดดหรือไส่ขับรถยนต์แวนสําหรับมองแสง เลเซอร์ไมสามารถป้องกันรังสี่อัลตราไวโอเลด (UV) ได้ อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี
ส่งเครื่องมือวัดให้ช่างผู้เข้ายวชาญตรวจสอบข้อมและใช้อะไหลเปลี่ยนของแท处หนันทั้งนี้เพื่อใหม่ใจได้ว่าจะสามารถใช้งานเครื่องมือวัดไดอย่างปลอดภัยเสมอ
อย่าให้เต็กใช้เครื่องมือวัดด้วยเลเซอร์โดยไม่ควบคุม ดูแล เด็กๆ อาจกําให้บุคคลอื่นหรือตนเองตาพร่าโดยไม่ ตั้งใจ
▶ อย่าใช้เครื่องมือวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้ ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นและออง หรือประเทศไทยดิตไฟใด
ต้องกันเครื่องมีอวัดและอุปกรณ์ประกอบที่มี คุณสมบัติเป็นแม่เหล็กให้หว่างจากวัตถุปลูก ตายในรางกายและอุปกรณทางการแพทย์อื่นๆ เครื่องปรับจังหวะการเต้นของหัวใจด้วย ไฟฟ้าหรือบัมอินซูลิน แม่เหล็กของเครื่องมีอวัด และอุปกรณ์ประกอบจะสร้างสนามแม่เหล็กซึ่ง
222|ไทย
สามารถทำให้วัตถุปลูกถ่ายในร่างกายและ อุปกรณ์ทางการแพทย์อื่นๆ ทำงานบกพร่องไต้
▶ ตองกันเครื่องมือวัดและอุปกรณประกอบที่มีคุณสมบัติเป็นแม่เหล็กให้ห่างจากลื่อบําข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก แม่เหล็กของเครื่องมือวัดและอุปกรณ์ประกอบสามารถกําให้ข้อมูลสัญหายอย่างเรียกลับไม่ใด
รายละเอียดผลิตภัณฑ์และข้อมูล จำเพาะ
กรุณาตูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน
ประโยชน์การใช้งานของเครื่อง
เครื่องมือวัตนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอน และเส้นแนวดัง รวมทั้งจุดติ่ง
เครื่องมือวัดนี้เหมาะสมำหรับใช้งานทั้งภายในและภายนอก อาคาร
ผลิตภัณฑ์นี้เป็นผลิตภัณฑ์เครื่องใช้เลเซอร์ตามมาตรฐาน EN 50689
ส่วนประกอบที่แสดงภาพ
ลำดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมือ วัดที่แสดงในหน้าภาพประกอบ
(1) ช่องทางออกลำแสงเลเซอร์
(2) ไฟแสดงใหมดอุปกรณ์รับ
(3) ปุ่มใหมดอุปกรณ์รับ
(4) ปุ่มสำหรับรูปแบบการทำงานของเลเซอร์
(5)ไฟเตือนแบตเตอร์
(6) ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
(7) ผาช่องใส่แบตเตอรี่
(8) ตัวล้อคฝาช่องใส่แบตเตอรี่
(9) ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8"
(10) ป้ายเตือนแสงเลเซอร์
(11) หมายเลขเครื่อง
(12) ลวิทช์เปิด-บิด
(13) ร่องนำ
(14) สกรูล็อค ชาตั้งแบบยืดสไลด์ได้
(15) สกรูปรับละเอียดของแทนหมุน
(16) แทนหมุน
(17) รางนำ
(18) แม่เหล็ก
(19) แผนเป้าหมายเลเซอร์
(20) แว่นสำหรับมองแสงเลเซอร์ ^a)
(21) ชาตั้งแบบสามชา (BT 150) ^a)
(22) เสาแบบยืด decimal์ได้ (BT 350) ^a)
(23) อุปกรณ์รับแสงเลเซอร์a)
(24) ด้ามจับอุปกรณ์รับแสงเลเซอร์ ^a)
(25) ด้ามจับอเนกประสงค์ (BM 1) ^a)
(26) หีบ ^a)
a) อุปกรณประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดสงมาตรฐาน กรุงผาดอุปกรณประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ กอบของเรา
ข้อมูลทางเทคนิค
| เลเซอร์แบบเส้นภาคบาท | GLL 3-50 |
| หมายเลขสินค้า | 3601K638.. |
| พิลัยการกํางานA) | |
| - เส้นเลเซอร์มาตรฐาน | 10ม. |
| - เส้นเลเซอร์พร้อมอุปกรณ์รับแสงเลเซอร | 5-50ม. |
| - จุดดิ่ง | 5ม. |
| ความแม่นยําในการปรับระดับB)C) | |
| - เส้นเลเซอร์ | ± 0.3 mm./ม. |
| - จุดดิ่ง | ± 0.6 mm./ม. |
| ช่วงการปรับระดับอัตโนมัติ | ± 4^ |
| เวลาในการปรับระดับ | <4วินาที |
| อุณหภูมิในการกํางาน | -10^ ... +40^ |
| อุณหภูมิในการเก็บรักษา | -20^ ... +70^ |
| ความสูงในการใช้งานสูงสุดเหนือระดับอางอิง | 2,000ม. |
| ความชื่นสัมพัทธ์ สูงสุด | 90% |
| ระดับมลพิษตาม IEC 61010-1 | 2D) |
| ระดับของเลเซอร์ | 2 |
| ชนิดของเลเซอร์ | <1 มิลลิวัตต์, 630-650 นาโนเมตร |
| C_6 | 1 |
| การบ้านออก เสนเลเซอร์ | 0.5 mrad (มุมเต็ม) |
| ช่วงเวลาปล่อยแสงเลเซอร์สั้นที่สุด | 1/1600วินาที |
| ความลี่ของพัลส์ (การกํางานในโหมตรับแสงเลเซอร์) | 800เอิร์ทซ์ |
| อุปกรณ์รับแสงเลเซอร์ที่แนะนํา | LR 2 |
| ตัวยืดขาดตั้ง | 1/4", 5/8" |
| แบตเตอรี่ | 4 × 1.5 โวลท์ LR6 (AA) |
| ระยะเวลากํางาน อย่างน้อยที่สุดB) | 6ชม. |
| น้ําหนักตามระเบียบการEPTA-Procedure 01:2014 | 0.94 กก. |
| ขนาด (ความยาว × ความกว้าง × ความสูง) | |
| - ไม่มีแท่นหมุน | 146 × 83 × 117 mm. |
| - มีแท่นหมุน | ∅ 201 × 197 mm. |
| ระดับการป้องกัน | IP54 |
A) ย่านการกํางานอาจลดลุงหากมีสภาวะแวดล้อมที่ไม่เหมาะสม (ต.ย. เช่น แสงอาทิตยสองโดยตรง)
B) 20-25 °C
C) ค่าที่ระบุเป็นค่าที่กําหนดตามตามสภาพแวดล้อมปกติ (เช่น ไม่มี การสั่นสะเทือน ปราคจากหมอกควัน ไม่โดนแสงแตดโดยตรง) ความผันผวนของอุณหภูมิที่มากเกินไปอาจส่งผลให้เกิดความเบี่ยง เวนต่อความแม่นย้ำได้
D) เกิดขึ้นเฉพาะะผลพิษย์ไม่น่าไฟฟ้า ยกเว้นบางครั้งนําไฟฟ้าได้ ชั่วคราวที่มีสาเหตุจากการกลิ่นตัวที่ได้คาดวางจะเกิดขึ้น สำหรับการระบุเครื่องมือวัดของท่านอย่างชัดเจน กรุณาดูหมายเลข เครื่อง (11) บนแผ่นป้ายรุ่น
การติดตั้ง
การใส่/การเปลี่ยนแบตเตอรี่
สำหรับการใช้งานเครื่องมือวัด ขอแนะนําให้ใช้แบตเตอร์อัล คาไลนแมงกานิส
เมื่อต้องการเปิดฝ่าช่องใส่แบตเตอรี่ (7) ให้ดึงล้อค (8) และ พับฝ่าช่องใส่แบตเตอรี่ชื่น ใส่แบตเตอรี่เข้าไป
ขณะใส่ต้องดูให้ขัวแบตเตอรี่อยู่ในถ้าแหน่งที่ลูกต้องตามที่ แสดงบนฝ่าช่องใส่แบตเตอรี่
หากไฟเตือนแบตเตอรี่ (5) กะพริสีแดง ทานต้องเปลี่ยน แบตเตอรี่
เปลี่ยนแบตเตอรี่ทุกก้อนพร้อมกันเสมอ โดยใช้แบตเตอรี่จากผู้ ผลิตรายเดียวกันทั้งหมดและมีความจุเทากันทุกก่อน
▶ เมื่อไม่ใช้งานเครื่องมือวัดเป็นเวลานาน ต้องลอด แบตต่อเรื่อก แบตเตอร์ในเครื่องมือตู้ดอาจกัดกร่อนใน ระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้
การทำงานกับแทนหมุน
เมื่อใช้แท่นหมุน (16) ทานสามารถหมุนเครื่องมือวัด 360° รอบจุดดิ่งตรงกลางที่มองเห็นไต้เสมอ ดังนั้นทานจึงสามารถ จัดวางสนเลเซอร์ได้อย่างแมนยําโดยไม่ต้องเปลี่ยนตําแหน่ง เครื่องมือวัด
รวมเครื่องมือวัดโดยสอดร่องนํา (13) เข้าในรางนํา (17) ของแทนหมุน (16) และดันเครื่องมือวัดบนแทนไปจนสุด
เมื่อต้องการลอด ให้ดังเครื่องมือวัดในทางย้อนกลับออกจาก แทนหมุน
เมื่odoするการปรับความสูงของแทนหมุน ไหมุนสกรุลอุค (14) ของชาตั้งแบบยืด直线ด์ได้และติงออก ล้อคาตังแบบยืด直线ด์ได้โดยขันสกรุลอุคเข้าไหนแน่ กําชําข้นตอนสำหรับชาตั้งแบบยืด直线ด์ได้ยืนทั้งสองชา
หากติดตั้งเครื่องมือวัดบนแทนหมุน (16) คุณสามารถจัดแนว เล่นเลเซอรแนวตั้งให้ตรงกับจุดอางอิงดวยสกรูปรับ ละเอียด (15)
การปฏิบัติงาน
การเริ่มต้นปฏิบัติงาน
▶ ป้องกันไม่ให้เครื่องมือวัดได้
รับความซึ่นและโดนแสงแดนต่องโดยตรง
อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ด. ย. เช่น อย่าปล่อยเครื่องไว้ในรถยนต์เบ็นเวลานาน หากเกิดความผันผวนของ อุณหภูมิสูงชั้น ปล่อยให้เครื่องมือวัดปรับอุณหภูมิก่อนและตรวจสอบความแมนยํากอนเก้าเนินการต่อ (ดู "การตรวจสอบความแมนยําของเครื่องมือวัด", หน้า 224) อุณหภูมิที่สูงมากหรืออุณหภูมิที่เปลี่ยนแปลงมากอาจส่งผลต่อความแมนยําของเครื่องมือวัด
หลีกเสี่ยงอย่ำให้เครื่องมือวัดตกหลนหรือลูกกระทบอย่างรุนแรง เมื่อเครื่องมือวัดลูกกระทบจากภายนอกอย่างแรงขอแนะนําไททําการตรวจสอบความแมนยําทกครั้งกอนนํามาใช้งานต่อ (ดู "การตรวจสอบความแมนยําของเครื่องมือวัด", หน้า 224)
▶ ปิดเครื่องมือวัดเมื่อขนย้าย เมื่อบิดสวิทช์
ขุดกําระดับจะถูกล้อคุ ถ้าไม่เช่น
นั้นการเคลื่อนไหวอย่างรุนแรงอาจทำให้ขุดกําระดับเสีย
หายใด
การเปิด-ปิดเครื่อง
เมื่อต้องการเปิดสวิทช์ เครื่องมือวัด ให้ต้นสวิทช์เปิด- ปิด (12) ใบที่ตําแหน่ง 📊 on (สําหรับการกํางานโดยที่แน้น ล้อกอยู่) หรือใบที่ตําแหน่ง 📊 on (สําหรับการกํางานด้วย การกําระดับอัตโนมัติ) เครื่องมือวัดปลอยูเส้นเลเซอร์ออกมา จากช่องทางออก (1) ทันที่เมื่อเปิดสวิทช์
▶ อย่าส่องลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้อง
มองลำแสงเลเซอร์แม่จะอยู่ในระยะไกล
เมื่อตองการบิดสวิทชเครื่องมือวัด ใหญ่เลือนสวิทชเปิด-บิด
(12) ไปที่Ceแหน่ง Off เมื่อปิดสวิทชชุดลูกดิ่งจะลูกล้อค
▶ อย่าวางเครื่องมือวัดที่เปิดสวิทย์ทั่งไวโ底盘ไม่มีผู้ดูแลและให้บิดสวิทย์เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจตาพร่จากแสงเลเซอร์ได้
หากเครื่องมือumnทุลกเกินกว่าอุณทุลมิใช้งานสูงสุดที่อนญาตคือ 40 ℃ เครื่องจะปีดลวิทช ทั้งนี้เพื่อบกปองเลเซอร์ใดโอด เมื่อ เครื่องมือวัดเย็นลงแล้ว เครื่องพรอมจะกํางาน โพเบิดสวิทช เครื่องอีกครั้งไต
การยกเลิกการปิดอัตโนมัติ
หากไม่มีการกดปุ่มใดๆ บนเครื่องมือวัตนานประมาณ 30 นาที่ เครื่องมือวัดจะบิดลวิทช์โดยอัดโนมัติเพื่อประหยัดแบตเตอรี่
224|ไทย
เมื่อต้องการยกเลิกการบิดอัตโนมัติ ให้ดับม่ลําหรับรูปแบบการกํางานของเลเซอร (4) ดวงไว 3 วินาที่เมื่อเปิดสวิทชเครื่องมือวัด เมื่อการบิดสวิทช์โดยอัตโนมัติลุกยกเลิกแล้วหลังจากนั้น 3 วินาที่ลําแสงเลเซอร์จะกะพริบลั่นๆ เมื่อต้องการเรียกใช้งานการบิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิทช์เครื่องมือวัดและเปิดสวิทช์อีกครั้ง (โดยไม่กดบุ่มสําหรับรูปแบบการกํางานของเลเซอร (4))
รูปแบบการทำงาน
เครื่องมือวัตนี้มีหลายรูปแบบการทำงาน ชิ่งท่านสามารถ สลับใช้ไตตลอตเวลา:
- การทำงานตามแนวนอนรวมกับการทำงานตามแนวตั้ง: ผลิตเส้นเลเซอรแนวนอนหนึ่งเส้นและเชิงตั้งจากสองเส้น
- กรุงทำงานตามแนวนอน: ผลิตเส้นเลเซอร์แนวนอนหนึ่ง เส้น
- การทำงานแบบเส้น guitarบาท: ผลิตเสนเลเซอร์แนวนอน หนึ่งเสนและแนวตั้งหนึ่งเสน
- กรุงทำงานตามแนวตั้ง: ผลิตเส้นเลเซอร์เชิงตั้งจากสอง เสน
ในทุกรูปแบบการกํางาน จุดติ่งจะลูกฉายลงบนพื้น หลังจากเปิดสวัทซ์ เครื่องมือวัดจะอยู่ในรูปแบบการกํางาน ตามแนวนอนรวมกับการกํางานตามแนวตั้ง กดปุ่มสําหรับรูป แบบการกํางานของเลเซอร (4) เพื่อเปลี่ยนรูปแบบการ กํางาน
ทานสามารถเลือกทำงานด้วยการปรับระดับอัดโนมัติและ โดยที่แป้นล้อกอยุ
โหมดอุปกรณ์รับ
เมื่อกํางานกับอุปกรณ์รับแสงเลเซอร (23) ตองเรียกใช้งาน โหมดอุปกรณ์รับ – ไม่ว่าจะเลือกรูปแบบการกํางานใต้ก็ตาม ในโหมดอุปกรณ์รับ เส่นเลเซอร์จะกะพริบที่ความถี่สูงมาก และดวยเหตุนี้อุปกรณ์รับแสงเลเซอร (23) จึงสามารถคนพบ เส้นเลเซอร
เมื่อต้องการเปิดสวิทช์ใหมดอุปกรณ์รับ ไหกดบุ่มใหมดอุปกรณ์รับ (3) ไฟแสดงใหมดอุปกรณ์รับ (2) สีเขียวจะติดขึ้น เมื่อใหมดอุปกรณ์รับเปิดสวิทช์อยู่ ความสามารถของตามนุษย์ ในการมองเห็นเส้นเลเซอรุจจะลูดลง ดังนั้นมือกํางานโดยไม่ ใชอุปกรณรับแสงเลเซอร์ จึงต้องบิดสวิทช์ใหมดอุปกรณรับ โดยกดบุ่มใหมดอุปกรณ์รับ (3) อักครั้ง ไฟแสดงใหมด อุปกรณรับ (2) จะตับลง
การกำหนดอัตโนมัติ
การทำงานด้วยการกำหนดอัตโนมัติ
ว่างเครื่องมือวัดบนพื้นที่มั่นคงและราบเสมอกัน ติดตั้งเครื่องเขานแทนหมุน (16) หรือขาดตั้งแบบสามชา (21)
สำหรับการทำงานโดยมีการทำระดับอัตโนมัติ ไห้ดันสวิทช์ เปิด-บิด (12) ไปที่ cetําแหน่ง "On"
ฟังก์ชันการกําระดับอัตโนมัติจะปรับความไม่ร่างเรียบให้สมดุลภายในย่านการกําระดับอัตโนมัติ ±4° ได้เอง ทันที่ที่เครื่องมือวัดกําระดับเสร็จ สําแสงเลเซอรจะหยุดกะพริบทอกฟังก์ชันการกําระดับอัตโนมัติไม่สามารถทำงานใด ด. ย. เช่น เนื่องจากพื้นผิวที่เครื่องมือวัดตั้งอยู่เบี่ยงเบนมากกว่า 4° จากระนายราบ สําแสงเลเซอรจะเริ่ megพริบเร็วๆ
ตั้งเครื่องมือวัดบนพื้นราบเสมอกันและรอให้เกิดการทําระดับ อัตโนมัติทันที่ที่เครื่องมือวัดอยู่ในย่านการทําระดับอัตโนมัติ ±4° ลําแสงเลเซอรจะสองสว่างยางตอนื่อง
ในกรณีที่พื้นสั่นสะเทือนหรือเปลี่ยนตําแหน่งขณะกํางาน เครื่องมือวัดจะกําระดับโดยอัตโนมัติธีอีกรุง เมื่อกําระดับข้า อีกรุง ไหตรวจสอบตําแหน่งของเส้นเลเซอร์ในแนวนอนหรือ แนวตั้งที่เกี่ยวกับจุดอางอิงเพื่อหลักเลียงความผิดพลาด เนื่องจากได้เลื่อนเครื่องมือวัด
การทำงานโดยที่แป้นล้อกอยู่
สำหรับการทำงานโดยที่แป้นล็อกอยู่ ให้นตันสวิทย์เปิด- ปิด (12) ใบที่ตู้แหน่ง "On" เมื่อก่างานกับทำงานกับ กุารล็อกแป้น เสนเลเซอร์จะพริบอย่างต่อเนื่องในอัตราที่ ซา
สำหรับการทำงานโดยที่แป้นล้อกอยู่ การปรับระดับอัตโนมด้ จะบิดทำงาน คุณสามารถถือเครื่องมื้อวัดไว้ในมื้อหรือวางไว้ บนพัฒนาที่ลําต์อยึ่ง เสนุลเซอรจะไม่ปรับระดับอีกต่อใบและ ไม่เป็นตองวิ่งในแนวตั้งตรงซึ่งกันและกันอีกต่อไป
การตรวจสอบความแม่นยำของเครื่องมือวัด
ผลกระทบต่อความแม่นยํา
อุณหภูมิรอบด้านมีผลต่อความแมนยํามากที่สุด โดย เฉพาะอย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นขึ้น ใบที่ระดับสูงกว่าสามารถเบี่ยงเบนลําแสงเลเซอร์ได้ เพื่อลดอิทธิพลทางความร้อนเนื่องด้วยความร้อนที่เพิ่มขึ้นจาก พื้น ขุอแนะนําให้ใช่เครื่องมือวัดพร่อมชาตั้ง หากเป็นใบ ใด hindตั้งเครื่องมือวัดไวกลางพื้นที่กํางานด้วย นอกจากสาเหตุและบัจจัยจากภายในอกแล้ว สาเหตุและบัจจัย เฉพาะตัวอุปกรณแอง (ด. ย. เช่น การตกหล่น หรือการ กระแทกอย่างรุนแรง) อาจนําไปสู่การเบี่ยงเบนน์ไต้ด้วย ดังนั้น ไหตรวจสอบความแมนยําการกําระดับทุกครรังกอนเริ่มกํางาน ในเบี้ยงต้น ไห้ตรวจสอบความแมนยําความสูงและความ แมนยําการกําระดับของเส้นแลเซอร์แนวนอนุ จากนั้นจึงตรวจ สอบความแมนยําการกําระดับของเส้นแลเซอร์แนวตั้ง หากเครื่องมือวัดเบี่ยงเบนเกินคู่เบี่ยงเบนสูดในระหว่าง การทดสอบครั้งใดครั้งหนึ่ง ไหสงเครื่องไหศุนยบริการหลัง การขาย Bosch ซ่อมแซ่ม

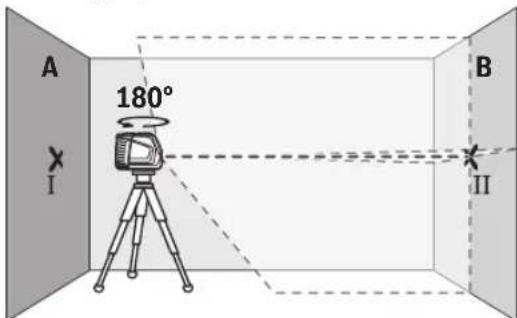

การตรวจสอบความแผ่นยําความสูงของเส้นแนวนอน
สำหรับการตรวจสอบ ตองใช้ระยะทางวัดวางเปล่า 5 ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B
- ติดตั้งเครื่องมือวัดเข้าบนชาตั้งแบบสามุชาหรือวางเครื่อง บนุพื้นผิวที่มั่นคงและราบเสมอกันไกลกับผนัง A ปูดัสวิ ทชเครื่องมือวัด เล็อกการทำงานแบบ campusมาทพรอมการ กําระตับอัดโนมติ
- ชี้เลเซอร์ไปยังผนังฝั่งไกล A และปล่อยใหญ่เครื่องมื้อวัดกําระดับ ทำเครื่องหมายตรงกลางจุดตรงที่เสนาเลเซอร์ไขวกันที่ผนัง A (จุด 1)
- หมุ่นเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดไขวของเส้นเลเซอรบนผนังฝั่งตรง ขาม B (จุด II)
- วางเครื่องมือวัดไกลผนัง B โดยไม่หมุนเครื่อง เปิดสวิทช เครื่องมือวัดและปลอยไฟทำระดับ
- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ สามชาหรือใช้สิ่งของรองทางใด หากอําเป็น) ในลักษณะ ไหจุดไขวของสนุลเซอรตกลงบนจุดเครื่องหมายอันกอน II บนผนัง B อย่างพอติบพอดี
- หมุนเครื่องมือวัดไป 180°, โดยไม่เปลี่ยนความสูงซื้นเซอร์ ไปยังผนัง A ในลักษณะให้สนเลูเซอร์แนวตั้งวิ่งผ่านจุดที่ กําเครื่องหมายไว้แล้ว | ปลอยู่ใหญ่เรื่องมือวู้ตําระดับ และกําเครื่องหมายที่จุดใช้วของเส้นเซอร์บนผนัง A (จุด III)
- ความทาง d ของจุดเครื่องหมายทั้งสูง | และ || บนผนั้ง A แสดงความเมี่ยงเบนความสูงที่แทจริงของเครื่องมือวัด ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเมี่ยงเบนสูงสุดที่ อนญาตคือ:
10 ม. × ±0.3 มม./ม. = ±3 มม. ตั้งนั้นความต่าง d ระหว่างจุด | และ Ⅲ ต้องไม่เกิน 3 มม.

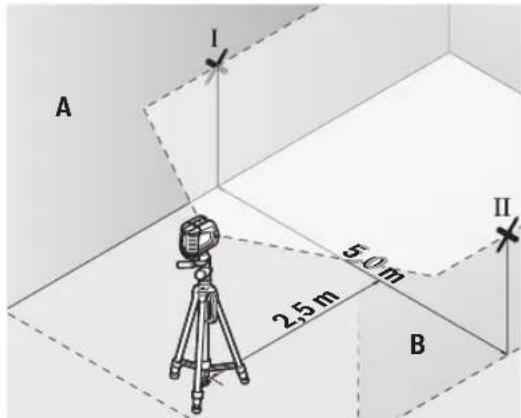

การตรวจสอบความแม่นยําการกําระดับของเส้นแนวนอน สำหรับการตรวจสอบ ต้องใช้พื้นผิวว่างเปล่าประมาณ 5 × 5 ม.
- ติดตั้งเครื่อมื้อวัดเขานชาตั้งแบบสามุขาหรือวางเครื่อง บนพื้นผิวที่มั่นคงและรายเสมอกันระหว่างผนัง A และ B เลือกการกํางานตามแผนนอนพร้อมการกําระดับอัตโนมัติ และปลอยใหเครื่อมื้อวัดกําระดับ
- ที่ระยะ 2.5 ม. ทางจากเครื่องมือวัด Johกําเครื่องหมาย ตรงกลางเสนเลเซอรบนผนังทั้งสองต้าน (จุด I บนผนัง A และจุด II บนผนัง B)
226|ไทย

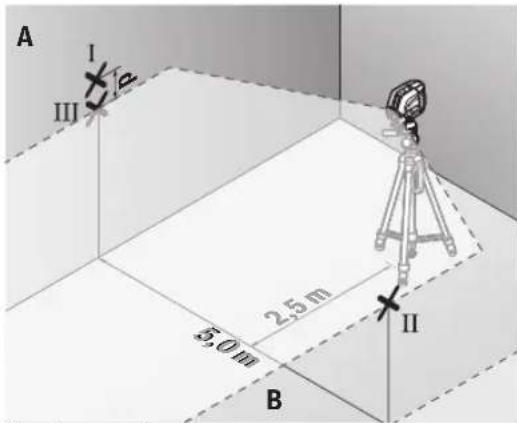

-ตั้งเครื่องมือวัดห่างออกใบ 5 ม. โดยหมุนเครื่องใบ 180° และปล่อยitheเครื่องมือวัดกำหนดับ
- ปรับความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบ
ลวมชาหรือไซลิงของรองช่างใด หากจําเป็น) ในลักษณะ
ไหจุดกลางของเส้นเลเซอรตกลงบนจุดเครื่องหมายอัน
กอน II บนแน้ง B อย่างพอดิบพอดี
-ทำเครื่องหมาย Documentaryกลางเสนเลเซอร์เป็นจุด III (อยู่ในแนวตรงเหนือหรือไตจุด I) บนผนัง A
- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ III บนผนัง A แสดงความเบี่ยงเบนของเครื่องมือวัดจากระนาบราบใน ขณะนั้น
ที่ระยะทางวัด 2 × 5 ม. = 10 ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ:
10 ม. × ±0.3 มม./ม. = ±3 มม. ดังนั้นความต่าง d ระหว่างจุด | และ Ⅲ ตองไม่เกิน 3 มม.

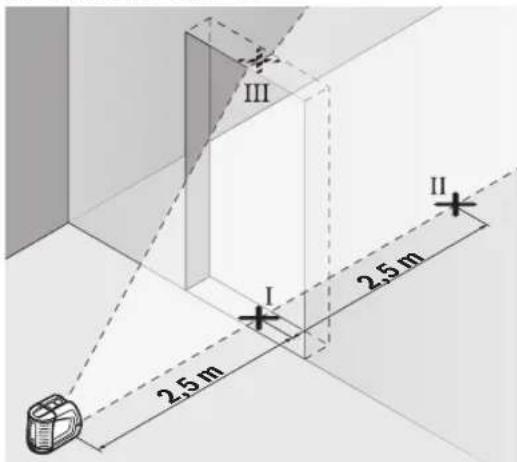

การตรวจสอบความแม่นยําการกําระดับของเส้นแนวตั้ง สําหรับการตรวจจสอยู ต้องใช้ของประตูที่มีพื้นที่ว่างแต่ละด้าน ทางจากประตูอย่างน้อย 2.5 เมตร (บนพื้นผิวที่มั่นคง)
- วางเครื่องมู้อวัดไว้บนพื้นผิที่มั่นคูงและราบูลสมอกัน (ไม่ววนขาตั้งแบบสามขา) โดยใหทางจากช่องประตู 2.5 ม. เลือกการกู่งานแบบเสนากษาทพร้อมการกำหนดับอัตโนมัติ ซี显示屏เลขอรแนวตั้งไปที่ช่องประตูและปลายใหเครื่องมู้อวัดกําระดับ
- กําเครื่องหมายตรงกลางเส้นเลเซอร์แนวดั้งที่พื้นของช่อง ประตู (จุด 1) ที่ระยะหางออกใบ 5 เมตรเลยไปอีกดาน
หนึ่งของช่องประตู (จุด 11) และที่ขอบด้านบนของช่อง ประตู (จุด 11)
- หมุนเครื่องมือวัดไป 180° และวางเครื่องไวอีกตานหนึ่งของประดูตรงแผยหลังจุด || ปลอยู่传承เครื่องมือวัดกําระดับ และวางแนวเสุนเลเซอร์แนวตั้งในลักษณะ tinyจุดกลางของเส้นเลเซอร์วิงผ่านจุด | และ || อย่างพอดิบพอดิ
- ทำเครื่อยูหมายตรงกลางเสนเลเซอร์ที่ขอบดานบนของช่อง ประตูใหญ่นจุด IV
- ความทาง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดง ความเบี่ยงเบนที่แทจริงของเครื่องมือวัดจากแนวตั้ง
- วัดความสูงของช่องประดู ความเบี่ยงเบนสูงสุดที่อนุญาตคํานวณตั้งต่อไปนี้: สองเท่าของความสูงของประดู × 0.3 มม./ม. ตัวอย่าง: ลาความสูงของประดูคือ 2 ม. ความเบี่ยงเบนสูงสุด ตองไม่เกิน
2 × 2 ม. × ±0.3 มม./ม. = ±1.2 มม. ดังนั้นจุด III และ IV ตองหางจากกันไมเกิน 1.2 มม.

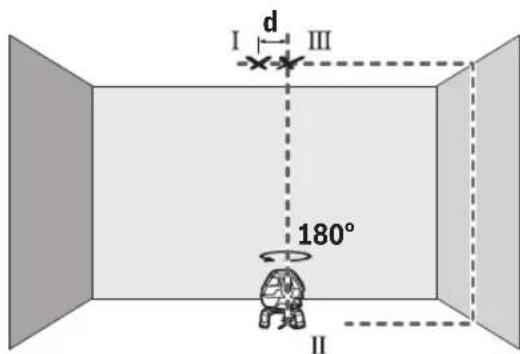

การตรวจสอบความแม่นยำเส้นติ่ง
สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดวางเปล่าประมาณ 5 ม. บนพื้นผิวที่มั่นคงระหว่างพื้นและเพดาน
- ติดตั้งเครื่องมือวัดเข้าบนแทนหมุน (16) และวางไว้บนพื้น เลือกการทำงานตามแนวตั้งพร้อมการกำหนดับอัตโนมัติ และปล่อยให้เครื่องมือวัด가ระดับ
- ทำเครื่องหมายตรงกลางจุดไว้วของเส้นเลเซอรดานบนที่ เพตาน (จุด Ⅰ) นอกจากนี้ให้ทำเครื่องหมายตรงกลางจุด ดิ่งบนพื้น (จุด Ⅱ)
- หมุนเครื่อมือวัดไป 180° จัดเท่าแหน่งเหตุรงกลางจุดดึง ตกลงบนจุดเครื่องหมายอันกอน II ปลอยู่เหครื่อมือวัดทํา ระดับ กําเครื่องหมายตรงกลางจุดใช้วของเสนาเชอร์ดาน บน (จุด III)
- ความต่าง d ของจุดเครื่องหมายทั้งสอง | และ || บน เพดานแสดงความเบี่ยงเบนของเครื่องมือวัดต่อเสนดิ่งใน ขณะนั้น
ความเบี่ยงเบนส่งสุดที่อนุญาตคำนวณดังต่อไปนี้:
สองเทาของระยะทางระหว่างพื้นและเพดาน × 0.6 มม./ม. ตัวอย่าง: ลํารยะห่างระหว่างพื้นและเพดานคือ 5 ม. ความ เบี่ยงเบนสังสดต้องไม่เกิน
2 × 5 ม. × ±0.6 มม./ม. = ±6 มม. ดังนั้นจุด | และ || ต้อง หางจากกันไม่เกิน 6 มม.
ข้อแนะนำในการทำงาน
▶ กำหนดประเทศไทยจุดเลเซอร์หรือเส้นเลเซอร์ เสมอ ขนาดของจุดเลเซอร์และความกวางของเส้นเลเซอร์ เปลี่ยนไปตามระยะทาง
การทำงานกับแผ่นเป้าหมายเลเซอร์
แผ่นเป้าหมายเลเซอร์ (19) ช่วยให้มองเห็นลําแสงเลเซอร์ได้ดียิ่งขึ้นในสถานะที่ไม่เหมาะสมและในระยะทางไกลฯ ส่วนพื้นผิวสะท้อนกลับของแผ่นเป้าหมายเลเซอร์ (19) ช่วยให้มองเห็นเส้นเลเซอร์ได้ดียิ่งขึ้น เนื่องจากมีส่วนโปร่งใส่ จึงสามารถมองเห็นเส้นเลเซอร์จากทางด้านหลังของแผนพื้นผิวเป้าหมายเลเซอร์ได้ด้วย
การปฏิบัติงานโดยใช้ชาตั้ง
ชาตั้งแบบสามชาช่วยให้สามารถกําการวัดได้อย่างมั่นคงและ ปรับความสูงใด สวมเครื่องมือวัดผ่านของประกอบของชาตั้ง แบบสามชาขนาด 1/4" (6) เขายนเกลียวของชาตั้งแบบ สามชา (21) หรือชาตั้งกลองที่มีจําหนายทั่วไป สําหรับการ ยืดกับชาตั้งก่อสร้างที่มีจําหนายทั่วไป ไห่ใช่ช่องประกอบของ ชาตั้งแบบสามชาขนาด 5/8" (9) ยืดเครื่องมือวัดโดยขันสก รุล็คของชาตั้งแบบสามชาเข่าไหนแน ปรับชาตั้งแบบสามขายอย่างคร่าวๆ ก่อนเบิดสวิทช์เครื่องมือวัด
การปฏิบัติงานโดยใช้อุปกรณรับแสงเลเซอร์ (ดูภาพประกอบ E)
ในภาวะแสงที่ไม่เหมาะสม (สภาพแวดลอมที่สว่างจำ แสงแคดสองตรง) และสําหรับระยะทางไกลฯ ให้ใช้อุปกรณ์ รับแสงเลเซอร์ (23) เพื่อจะได้คนหาเส้นเลเซอร์ได้วยขึ้น เมื่อกํางานกับอุปกรณรับแสงเลเซอร์ ให้เบิดสวิทช์หมด อุปกรณ์รับ (ดู "ไหมตอุปกรณ์รับ", หน้า 224)
แว่นตาสำหรับมองแสงเลเซอร์
แวนสำหรับมองแสงเลเซอรช่วยกรองสถานะแสงกายนอก ออกไป ทำให้ตามองเห็นแสงเลเซอร์ได้ซัดเจนยิ่งขึ้น
อย่าใช้แวนสําหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็น
แวนนิรภัย แววนสําหรับมองแสงเลเซอร์ใช้สําหรับมอง
ลําแสงเลเซอร์ให้เห็นชัดเจนยึ่งขึ้น แต่ไม่ได้ช่วยป้องกัน
รังสีเลเซอร์
อย่าใช้เว้นสําหรับมองแสงเลเซอร (อุปกรณเสริม) เป็น
แวนกันแดดหรือไสซับรถยนตเว้นสําหรับมองแสง
เลเซอร์ไม่สามารถป้องกันจังสี่ยัลตราไวโอเลด (UV) ได้
อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นสี
ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ A-F)
ตัวอย่างการใช้งานที่เป็นไปได้ของเครื่องมือวัด กรุณาดในหนาภาพประกอบ
การบํารุงรักษาและการบริการ
การปํารุงรักษาและการกำความสะอาด
รักษาเครื่องมือวัตโต้สะอาดตลอดเวลา
อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ
เช็ดสิ่งสกปรกออกด้วยผ่านุมที่เปียกหมดๆอย่าใช่สารชักฟอก หรือตัวกำละลาย
ทำความสะอาดพื้น
ผิวตรุงช่องทางออกลำแสงเลเซอร์เป็นประจํา และเอาใจ ใสอยาใหญ่ผาติด
เก็บรักษาและขนย้ายเครื่องมือวัดโดยบรรจุลงในที่บ (26) เทานั้น
สำหรับการช่อมแซม ต้องส่งเครื่องมือวัดโดยบรรจุลงในหีบ (26) เทานั้น
การบริการหลังการขายและการให้คำปรึกษาการ ใช้งาน
ศุนย์บริการหลังการขายของเรายินดีตอุบคําถามของ
ทานที่เกี่ยวกับการบํารุงรักษาและการซอมแซมผลิตภัณฑรวม ทั้งเรื่องอะไรหล ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไรหล กรนวดใน: www.bosch-pt.com
ที่มงานที่ปรึกษาของ บอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ ของเราและอุปกรณ์ประกอบต่างๆ
เมื่อต้องการสอบถามและสั่งข้ออะไหล กรุณาแจงหมายเลข สินค้า 10 หลักบนแผ่นปายรุนของผลิตภัณฑทุกครั้ง
ไทย
ไทย บริษัท โรเบิร์ต บ้อช จำกัด
เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5
เลขที่ 2525 ถนนพระราม 4
แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110
โทร: +66 2012 8888
แพกซ์: +66 2064 5800
www.bosch.co.th
ศูนย์บริการข้อมและฝึกอบรม บ่อช
อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2
บ้านเลขที่ 10/11 หมู่ 16
ถนครีนครินทร ตําบลบางแก้ว อำเภอทางพลี
จังหวัดสมุทรปราการ 10540
ประเทศไทย
โทรศัพท 02 7587555
โทรสาร 02 7587525
สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:
เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ตองนำ ใบแยกประเภทวัสดุเพื่อสงเข้าสู่กระบวนการรีไซเคิลที่เป็นมิตร ต่อสิ่งแวดล้อม
อย่าทิ้งเครื่องมือวัดและแบตเตอรี่ลงในขยะบ้าน!
Bahasa Indonesia
- กฎระเบียบเพื่อความปลอดภัย
- รายละเอียดผลิตภัณฑ์และข้อมูล จำเพาะ
- ประโยชน์การใช้งานของเครื่อง
- ส่วนประกอบที่แสดงภาพ
- การติดตั้ง
- การใส่/การเปลี่ยนแบตเตอรี่
- การทำงานกับแทนหมุน
- การปฏิบัติงาน
- การเริ่มต้นปฏิบัติงาน
- การเปิด-ปิดเครื่อง
- การยกเลิกการปิดอัตโนมัติ
- 224|ไทย
- รูปแบบการทำงาน
- โหมดอุปกรณ์รับ
- การกำหนดอัตโนมัติ
- การทำงานด้วยการกำหนดอัตโนมัติ
- การทำงานโดยที่แป้นล้อกอยู่
- การตรวจสอบความแม่นยำของเครื่องมือวัด
- ผลกระทบต่อความแม่นยํา
- การตรวจสอบความแผ่นยําความสูงของเส้นแนวนอน
- ข้อแนะนำในการทำงาน
- การบํารุงรักษาและการบริการ
- ไทย
- Bahasa Indonesia
แบรนด์ : BOSCH
รุ่น : GLL 3-50 Professional
หมวดหมู่ : เครื่องวัดระยะทาง
