GLL 3-80 P Professional - เครื่องวัดระยะทาง BOSCH - คู่มือผู้ใช้ฟรี

ประเภทสินค้า	เลเซอร์แนวไขว้
ยี่ห้อ	Bosch
รุ่น	GLL 3-80 P Professional
การใช้งาน	มืออาชีพ
เทคโนโลยีเลเซอร์	เลเซอร์ไดโอดสีแดง 635 นาโนเมตร
จำนวนเส้น	3 เส้น (แนวนอน 2 เส้น, แนวตั้ง 1 เส้น)
ระยะการทำงานโดยไม่ใช้เครื่องรับ	สูงสุด 20 เมตร (เส้นผ่านศูนย์กลาง)
ระยะการทำงานพร้อมเครื่องรับ	สูงสุด 80 เมตร (เส้นผ่านศูนย์กลาง)
ความแม่นยำในการปรับระดับ	±0,3 mm/m
ช่วงการปรับระดับอัตโนมัติ	±4°
เวลาในการปรับระดับ	ประมาณ 4 วินาที
อุณหภูมิการทำงาน	-10 °C ถึง 50 °C
ระดับการป้องกัน	IP54 (ป้องกันละอองน้ำและฝุ่น)
แหล่งจ่ายไฟ	แบตเตอรี่อัลคาไลน์ AA จำนวน 4 ก้อน 1.5 V
อายุการใช้งานแบตเตอรี่	ประมาณ 30 ชั่วโมง (ใช้งานต่อเนื่อง)
น้ำหนัก	0,65 กก. (รวมแบตเตอรี่)
ขนาด (ยาว x กว้าง x สูง)	130 x 70 x 120 มม.
สิ่งที่มาพร้อมในกล่อง	เครื่องเลเซอร์, แบตเตอรี่ AA 4 ก้อน, เครื่องรับเลเซอร์, ขายึดผนัง, กระเป๋าพกพา
การบำรุงรักษาและการทำความสะอาด	ทำความสะอาดช่องเลเซอร์ด้วยผ้านุ่มแห้ง ห้ามใช้ตัวทำละลาย เปลี่ยนแบตเตอรี่หากจำเป็น
ความปลอดภัย	คลาสเลเซอร์ 2 (≤ 1 มิลลิวัตต์, ห้ามมองลำแสงโดยตรง) ใช้อุปกรณ์เสริมที่ Bosch แนะนำเท่านั้น
การซ่อมแซม	ซ่อมโดยศูนย์บริการที่ได้รับอนุญาตของ Bosch เท่านั้น ดูคู่มือสำหรับอะไหล่

คำถามที่พบบ่อย - GLL 3-80 P Professional BOSCH

วิธีเปิดเครื่องเลเซอร์ GLL 3-80 P ?

กดปุ่มเปิด/ปิดที่ด้านข้าง เครื่องจะเปิดและปรับระดับอัตโนมัติ ใช้โหมดการทำงานที่ต้องการโดยกดปุ่มซ้ำ

ระยะการทำงานสูงสุดของเครื่องเลเซอร์นี้คือเท่าไร ?

ไม่ใช้เครื่องรับ ระยะทำงานประมาณ 20 เมตรเส้นผ่านศูนย์กลาง เมื่อใช้เครื่องรับเลเซอร์ Bosch LR 7 ระยะทำงานสูงสุด 80 เมตรเส้นผ่านศูนย์กลาง ขึ้นอยู่กับสภาพแสง

วิธีเปลี่ยนแบตเตอรี่ของ GLL 3-80 P ?

เปิดช่องใส่แบตเตอรี่ใต้เครื่อง ใส่แบตเตอรี่ AA 1.5 V จำนวน 4 ก้อนโดยให้ถูกขั้ว (+/-) ปิดฝา ใช้แบตเตอรี่อัลคาไลน์เพื่ออายุการใช้งานสูงสุด

เครื่องเลเซอร์ไม่ปรับระดับอัตโนมัติ ต้องทำอย่างไร ?

ตรวจสอบว่าเครื่องวางบนพื้นผิวที่มั่นคงและมุมเอียงไม่เกิน ±4° หากไม่ปรับระดับ แบตเตอรี่อาจอ่อนหรือเครื่องเสีย ติดต่อศูนย์บริการ Bosch

สามารถใช้เครื่องเลเซอร์นี้กลางแจ้งได้หรือไม่ ?

ได้ เครื่องมีระดับ IP54 ทนต่อฝุ่นและละอองน้ำ เพื่อให้มองเห็นได้ดีขึ้นกลางแจ้ง ให้ใช้เครื่องรับเลเซอร์ Bosch LR 7

วิธีทำความสะอาดช่องเลเซอร์ ?

ใช้ผ้านุ่มแห้ง หากจำเป็นให้ชุบน้ำหมาด ๆ ห้ามใช้สารเคมีหรือตัวทำละลายที่อาจทำลายผิวเคลือบ

ถ้าลำแสงเลเซอร์อ่อนหรือไม่สม่ำเสมอ ต้องทำอย่างไร ?

ตรวจสอบแบตเตอรี่และเปลี่ยนถ้าจำเป็น ทำความสะอาดช่องเลเซอร์ หากยังมีปัญหา ติดต่อศูนย์ซ่อมที่ได้รับอนุญาตของ Bosch

เครื่องเลเซอร์นี้เข้ากับขาตั้งกล้องได้หรือไม่ ?

ได้ GLL 3-80 P มีเกลียวขนาด 1/4 นิ้ว (20 เกลียวต่อนิ้ว) สำหรับติดตั้งบนขาตั้งกล้อง ใช้ขาตั้งกล้องมืออาชีพเพื่อความมั่นคง

จะรู้ได้อย่างไรว่าระดับถูกปรับเทียบอย่างถูกต้อง ?

วางเครื่องบนพื้นเรียบ เปิดเครื่องและรอการปรับระดับ ตรวจสอบเส้นเลเซอร์เทียบกับจุดอ้างอิง หากสงสัย ให้ทดสอบง่ายๆ: หมุนเครื่อง 180° แล้วเปรียบเทียบเส้น ดูคู่มือสำหรับขั้นตอนทั้งหมด

ระยะเวลารับประกันสำหรับผลิตภัณฑ์นี้คือเท่าไร ?

Bosch Professional ให้การรับประกัน 3 ปีนับจากวันที่ซื้อ โดยต้องลงทะเบียนออนไลน์ภายใน 4 สัปดาห์หลังซื้อ เก็บใบเสร็จและลงทะเบียนที่เว็บไซต์ Bosch Professional

คู่มือผู้ใช้ GLL 3-80 P Professional BOSCH

กฎระเบียบเพื่อความปลอดภัย

ท่านสามารถใช้เครื่องมือวัดกํางานได้อย่าง ปลอดภัย หากได้อ่านข้อมูลเกี่ยวกับการปฏิบัติ งานและข้อมูลเพื่อความปลอดภัยพัฒนด เท่านั้น รวมทั้งต้องปฏิบัติตามคำแนะป่าที่

เซียนไว้อย่างเคร่งครัดด้วย อยากำให้ป้ายเตือนที่อยู่บน เครื่องมือวัตนี้ลบเลือน เก็บรักษาคำแนะปำเหล่านี้ไว้ให้ดี

▶ ระวัง - การใช้งานผิดประเภท หรือการปรับแต่งอุปกรณ์เอง หรือ Bü้ําไปใช้กับงานอย่างอื่น อาจ Büําให้เกิดอันตรายจากรังสีได้
▶เครื่องมือวัตนี้มบ้ายเตือนเป็นภาษาอังกฤษ (หมายเลข 13 ในภาพประกอบของเครื่องมือวัต)

▶ ก่อนใช้งานครั้งแรก ให้ติดสติกเกอร์ที่จัดส่งมาที่พิมพ์เป็น ภาษาของท่าน ทับลงบนภาษาอังกฤษที่อยู่บนป้ายเดือน
▶ อย่างสําแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่างมองสําแสงเลเซอร์ เครื่องมีอวัดนี้ผลิตสํา แสงเลเซอร์ระดับ 2 ตาม มาตรฐาน IEC 60825-1 รังสนี้สามารถทำไห้คนตาบอดได้
อย่าใช้วน้สําหรับมองแสงเลเซอร์เป็นแวนนิรภัย ววน สําหรับมองแสงเลเซอร์ใช้วสําหรับมองลําแสงเลเซอร์ให้น้น ชัดเจนขั้น แต่ไม่ได้ช่วยป้องกันรังสีจากลําแสงเลเซอร์
▶ อย่าใช้แวนสําหรับมองแสงเลเซอร์เป็นแวนกันแดนหรือไส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังกําไหมองเห็นแสงสีไม่ชัดเจน
การช่อมแซมเครื่องมีอวัตตวรกําโดยผู้เชี่ยวชาญและใช้อะไรแลแทเท่านั้น ทั้งนี้เพื่อใหม่นใจ一直以来สามารถใช้งาน เครื่องมีอวัตได้อย่างปลอดภัยเสมอ

▶ อย่าให้เด็กใช้เครื่องมือวัตด้วยเลเซอร์โดยไม่มีผู้ควบคุม ดูแล เด็กๆ อาจทำให้ผู้อื่นตาบอดโดยไม่ตั้งใจ
อย่าใช้เครื่องมือวัดในบรรยายศาสตร์ที่มีโอกาสระเบิด เช่น ในบริเวณที่มีของเหลวติดไฟได้ แก้ส หรือผุ่นและออง ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นและอองหรือ Wildernessให้ติดไฟได้

ต้องกันเครื่องมือวัดและแผ่นเป้าหมาย เลขอร์ 15 ให้น่างจากเครื่องปรับจังหวะ การเต้นของหัวใจด้วยไฟฟ้า แม่เหล็กของ เครื่องมือวัดและแผ่นเป้าหมายเลขอร์จะสร้าง สนามแม่เหล็ก ซึ่งสามารถเก้า ให้เครื่องปรับ จังหวะการเต้นของหัวใจด้วยไฟฟ้ากํางาน บกพร่องใด

ต้องกันเครื่องมือวัดและแผ่นเป้าหมายเลเซอร์ 15 ให้น่างจากสื่อป้าข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่ไวต่อแรงดึงดูดแม่เหล็ก เมเหล็กของเครื่องมือวัดและแผ่นเป้าหมายเลเซอร์สามารถกําให้ข้อมูลสูญหายอย่างเวียกลับไม่ได้

ลักษณะหน้าที่

โปรดคลิ่น้ำที่พับไว้ชึ่งแสดงภาพประกอบเครื่องมือวัด และคลี่ไว้ ตลอดเวลาที่อ่านหนังสื่อคู่มือการใช้งาน

ประโยชน์การใช้งาน

เครื่องมือวัตนี้เชี้สำหรับกำหนดและตรวจสอบเส้นแนวนอนและ แนวตั้ง

266 | ภาษาไทย

ข้อมูลทางเทคนิค

กล่องเลเซอร์แบบเส้น	GLL 3-80 PProfessional
หมายเลขสินค้า 3 601 K63 300
ย่านการกํางาน
-มาตรฐาน	20 ม.
-ใช้พังชั่นการอิงแสงเป็นช่วงสิ้น	15 ม.
-ใช้อุปกรณ์รับแสงเลเซอร์	5-80 ม.
ความแม่นยําการกําระตับ	± 0.2 มม./ม
ย่านการกําระตับอัดโนมัติปกติ	± 4^
ระยะเวลากําระตับปกติ	<4วินาที
อุณหภูมิปฏิบัติงาน	-10 °C ... +40 °C
อุณหภูมิเก็บรักษา	-20 °C ... +70 °C
ความชิ้นสัมหัทธ์ สูงสุด	90 %
ระดับเลเซอร์	2
ชนิดเลเซอร์	640 nm, <1 mW
C_6	1
ช่วงส่งคลื่นสิ้นที่สุด	1/1600 วินาที
ช่องประกอบกับชาตั้งแบบสามขา	1/4", 5/8"
แบตเตอร์	4 x 1.5 โวลท์ LR06 (AA)
ระยะเวลากํางาน
-ใช้ 3 ระนาบเลเซอร์	5 ชั่วโมง
-ใช้ 2 ระนาบเลเซอร์	9 ชั่วโมง
-ใช้ 1 ระนาบเลเซอร์	18 ชั่วโมง
น้ําหนักตามระเบียบการ-EPTA-Procedure 01/2003	0.75 nn.
ขนาด	159 x 141 x 75 มม.
ระดับการคุ้มกัน	IP 54 (ป้องกันผุ่นและน้ํากระเดินเปียก)
1) ย่านการกํางานอาจลตลงหากมี formattingแวดล้อมที่ไม่เหมาะสม (ต.บ. เช่น แสงอาทิตย์ต้องโดยตรง)เครื่องแต่ละเครื่องอาจมีชื่อทางการลําแตกต่างกัน ดังนั้นกรุณาสังเกตระมาลเลเซสินล้านแน่ป้ายรุนรองเครื่องมือวัดครองท่านเครื่องมือวัตนี้มีหมายเลขเครื่อง 14 บนแน่บ้ายรุ่น

ภาษาไทย | 267

ส่วนประกอบผลิตภัณฑ์

ลําดับเลขของส่วนประกอบผลิตภัณฑ์อ่างถึงส่วนประกอบของ เครื่องมือวัดที่แสดงในหน้าภาพประกอบ

1 ช่องทางออกสำแสงเลเซอร์
2ไฟเตือนแบตเตอรี่ต้ำ
3 บุ่มฟังชั้นการยิงแสงเป็นช่วงสั้น
4 ปุ่มรูปแบบการทำงาน
5 ตัญลักษณ์ฟังชั่นการยิงแสงเป็นช่วงต้น
6 ไฟแสดงการทำงานโดยไม่มีการทำระดับอัตโนมัติ
7 สวิทซ์เปิด-ปิด
8 แม่เหล็ก
9 ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8"
10 ของประกอบของชาตั้งแบบสามชาขนาด 1/4"
11 ตัวล้อคฝาแบตเตอร์
12 ฝ่าแบตเตอรี่
13 ป้ายเตือนแสงเลเซอร์
14หมายเลขเครื่อง
15 แผ่นเป้าหมายเลเซอร์
16 แผ่นวัดพร้อมชาตั้ง*
17 อุปกรณ์รับแสงเลเซอร์*
18 Minneapolisไสเครื่องมือวัด*
19 ด้ามจับอนกประสงค์
20 แวนสำหรับมองแสงเลเซอร์*
21 ชาตั้งแบบสามชา*
22 ไม่วัด*

*อุปกรณ์ประกอบในภาพประกอบหรือในคําอธิบาย ไม่รวมอยู่ในการจัดส่งมาตรฐาน

การประกอบ

การใส่/การเปลี่ยนแบตเตอรี่

ขอแนะนําให้ใช่แบตเตอรี่แบบอัลคาไลน์แมงกานีสกับเครื่องมือวัตนี้ เปิดฝ่าแบตเตอรี่ 12 โดยดันตัวล้อค 11 ไปตามทิศลูกสร และพับผ่า แบตเตอรี่ขึ้น ใน่แบตเตอรี่เข้าไป ขณะใส่แบตเตอรี่ ต้องดู ให้ว แบตเตอรี่อยู่ในถ้าแหน่งที่ถูกต้องตามที่กําหนดไว้ที่ด้านในผ้าแบตเตอรี่

หากแบตเตอรี่ออน เสียงสัญญาณจะตั้งชั้นหนึ่งครั้งนาน 5 วินาทีไฟเตือนแบตเตอรี่ต่ํา 2 กะพริบดีแดงอย่างต่อเนื่อง เครื่องมือวัด สามารถทำงานต่อไปได้ม่เกิน 2 ช่วโมง หากแบตเตอรี่ออนขณะเปิดเครื่องมือวัด เสียงสัญญาณจะตั้งชั้นนาน 5 วินาทีในหังที่ที่เปิดสวัทซ์เครื่องมือวัด เปลี่ยนแบตเตอรี่ทุกก่อนพร้อมกันเสมอ โดยใช้แบตเตอรี่ชี่ห้อ เดียวกันทั้งหมดและมีความจุเท่ากันทุกก่อน

▶ เมื่อไม่ใช้งานเป็นเวลานาน ให้ปำแบตเตอร์ออกจาก เครื่องมีอวัด หากใส่แบตเตอร์ที่ยังไหวันวนๆ แบตเตอร์จะเกิด การกัดกร่อนและปล่อยประจุฬาออกมา

การปฏิบัติงาน

การเริ่มต้นไซ้งาน

▶ ภายใต้เงื่อนไขบางประการ ขณะกํางานเครื่องมือวัดจะ ปล่อยสัญญาณเสียงตั้งออกมา ดังนั้นต้องเอาเครื่องมือ วัด ออกห่างจากหูของท่านหรือบุคคลอื่น สัญญาณเสียงตั้ง อาจกําให้การได้อินบกพรองได้
▶ ป้องกันไม่ให้เครื่องมือวัดได้รับความชื้นและโดน แสงแคตส่องโดยตรง
อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ตัวอย่าง เช่น อย่าปล่อยเครื่องไว้น รถยนต์เป็นเวลานาน ในกรณีที่อุณหภูมิมีการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับเจ้ากับอุณหภูมิรอบด้านก่อนใช้ เครื่องก้างาน ในกรณีที่ได้รับอุณหภูมิที่สู微笑 หรือรับอุณหภูมิที่ เปลี่ยนแปลงมาก เครื่องมือวัด asociามีความเมน่งย้านอยลง
หลักเลี่ยงอย่าให้เครื่องมือวัดตกหน์หรือถูกกระทบอย่างแรง เมื่อเครื่องมือวัดถูกกระทบจากภายนอกอย่างแงคว triangularจดอบความแมนยำก่อนnPําไปใช้งานต่อเสมอ (ดู "ความแมนยําการกําระดับ")
▶ ปิดเครื่องมือวัดขณะเคลื่อนย้าย เมื่อปิดสวิท์ ชุดกําระดับ จะถูกล็อก ถ้าไม่เซนั้มการเคลื่อนไหวอย่างรุนแรงอาจกําให้ ชุดกําระดับเสียหายได้

268 | ภาษาไทย

การเปิดและปิดเครื่อง

เปิดเครื่องมือวัดทำงานโดยดันสวิทช์เปิด-ปิด 7 ไปที่ตําแหน่ง • on" (เมื่อทำงานโดยไม่มีการกําระดับอัตโนมัติ) หรือไปที่ตําแหน่ง

"on" (เมื่อกำงานด้วยการ fingerprintดับอัตโนมัติ) ทันที่ที่เป็ดสวิทย์ เครื่องมือวัดจะปล่อยสำแสงเลเซอรอรอกจากช่องทางออก 1

▶ อย่าส่องสําแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่า จ้องมองสําแสงเลเซอร์แม่จะอยู่ในระยะไกล

ปิดเครื่องมือวัดโดยต้นสวิทช์เปิด-บิด 7 ไปที่ตําแหน่ง "off" เมื่อ บิดสวิทช์ ชุดกําระดับจะถูกล้อค

หากเครื่องมีอุณหภูมิเกินกว่าอุณหภูมิการใช้งานสุงสุดที่อนุญาตคือ 45 °C เครื่องจะปิดสวิทซ์ พังนี้เพื่อปกป้องหลอดเลเซอร์แบบ ไตโอด เมื่อเครื่องแย็นลงแล้ว เครื่องพร้อมจะ Fijiงาน ให้ปิดสวิทซ์ เครื่องอีกครั้งใด

การยกเลิกการปิดอัตโนมัติ

หากไม่มีการกดปุ่งใดฯ ที่เครื่องมือวัดเป็นเวลานานประมาณ 30 นาที่ เครื่องมือวัดจะปิดสวัทซ์โดยอัตโนมิติเพื่อบกําป่องแบตเตอรี่ เมื่อต้องการเปิดสวิทซ์เครื่องมือวัดหลังการปิดสวัทซ์โดยอัตโนมิติ ให้ต้นสวิทซ์เปิด-ปิด 7 ไปที่ตําแหน่ง "off" และจากนั้นจึงเปิดสวิทซ์ เครื่องมือวัดอีกครั้งหนึ่ง หรือให้กดปุ่มรูปแบบการกํางาน 4 หนึ่งครั้ง หรือกดปุ่มฟังชันการยิงแสงเป็นช่วงสั้น 3 หนึ่งครั้ง

เมื่อต้องการยกเลิการปิดสวิทช์โดยอัตโนมัติ ไห้กดปุ่มรูปแบบการกํางาน 4 นานอย่างน้อยที่สุด 3 วินาที (ขณะเครื่องเมื่อวัดเปิดสวิทช์อยู่) เพื่อยืนยันการยกเลิการปิดสวิทช์โดยอัตโนมัติ ลําแสงเลเซอร์จะกะพรับขึ้นส้นๆ

▶ อย่าเปิดเครื่องมีอวัดทั้งไว้โดยไม่ควบคุมตูแล และให้ปิด เครื่องมีอวัดหลังใช้งาน สำแสงเลเซอร์อาจทำให้บุคคล อื่นตาพร่าได้

เมื่อต้องการเรียกใช้งานการปิดสวิทช์โดยอัตโนมัติ ให้ปิดสวิทช์ เครื่องมือวัดและเปิดสวิทช์อีกคร้าง หรือกดบุ่มรูปแบบการทำงาน 4 ค้างไว้นานอย่างน้อยที่สุด 3 วินาที

การยกเลิกเสียงสัญญาณ

เมื่อเป็ดสวิทซ์เครื่องมือรัด เสียงสัญญาณจะทำงานเสมอ หากต้องการยกเลิก/เรียกใช้งานเสียงสัญญาณ ให้กดบุ่มรูปแบบ การทำงาน 4 และบุ่มพังขึ่มการยิงแสงเบ็นช่วงสั้น 3 พร้อมฯ กัน ค้างไวนานอย่างน้อยที่สุด 3 วินาที

เพื่อยืนยันการยกเลิกและการเรียกใช้งานเสียงสัญญาณ จะมีเสียง ปื้บต้นๆ ตั้งขึ้นตามครั้งสำหรับทั้งสองกรณี

วิธีการปฏิบัติงาน

เครื่องมือวัตนี้มีรูปแบบการทำงานหลายประเภท ซึ่งทานสามารถ สับเปลี่ยนใช้ได้ทุกเวลา รูปแบบการทำงานเหล่านี้มีไว้สำหรับ:

• ผลิตระนาบเลเซอร์แนวนอนหนึ่งระนาบ
• ผลิตระนาบเลเซอร์แนวตั้งหนึ่งระนาบ
• ผลิตระนาบเลเซอร์แนวดั้งสองระนาบ
• ผลตระนาบเลเซอร์แนวนอนหนึ่งระนาบ และระนาบเลเซอร์ แนวตั้งสองระนาบ

เมื่อเปิดสวัทซ์ เครื่องเมื่อวัดจะผลิตระนาบเลเซอร์แนวนอนหนึ่ง ระนาบ เมื่อต้องการเปลี่ยนรูปแบบการทำงาน ให้กดุ่มรูปแบบ การทำงาน 4

ท่านสามารถเลือกทำงานด้วยการทำระดับอัตโนมัติ และไม่มีการทำระดับอัตโนมัติ กับทุกรูปแบบการทำงาน

ฟังชั่นการอิงแสงเป็นช่วงสั้น (pulse)

เมื่อกํางานกับอุปกรณ์รับแสงเลเซอร์ 17 ต้องเรียกใช้งานฟังชั่นการยิงแสงเป็นช่วงสั้น – ไม่ว่าจะเสืกรูปแบบการกํางานได้กิตามในฟังชั่นการยิงแสงเป็นช่วงสั้น เส้นเลเซอร์จะกระทรวงที่ความถึงมาก และด้วยเหตุนัจุปกรณ์รับแสงเลเซอร์ 17 จึงสามารถค้นพบเส้นเลเซอร์

เมื่อต้องการเปิดสวิทช์ฟังชั่นการยิงแสงเป็นช่วงสั้น ไหกตบุ่ม 3 เมื่อ ฟังชั่นการยิงแสงเป็นช่วงสั้นแปดสวิทชอยู่ สัญลักษณ์ฟังชั่นการยิง แสงเป็นช่วงสั้น 5 ตีเขียวจะติดขึ้น

เมื่อฟังชั่นการยิงแสงเป็นช่วงสั้นเปิดสวิท์ซอยู่ ความสามารถของ ตามนุษย์ในการมองเห็นเส้นเลขอร์จะลดลง ดังนั้นเมื่อกำงานโดย ไม่มีอุปกรณ์รับแสงเลเซอร์ จีต้องปิดฟังชั่นการยิงแสงเป็นช่วงสั้น โดยกดบุ่ม 3 อีกรครั้ง เมื่อฟังชั่นการยิงแสงเป็นช่วงสั้นปิดสวิท์ซอยู่ ล้อมลักษณ์ฟังชั่นการยิงแสงเป็นช่วงสั้น 5 จะตับลง

การทำระดับอัตโนมัติ

การทำงานด้วยการทำระดับอัดโนมัติ

วางเครื่องมือวัตบนอุปกรณ์หนุนที่มั่นคงและราบเสมอกัน ประกอบ เครื่องเจ้ากับตามจับ 19 หรือกับชาติ้งแบบสามชา 21

เมื่อกำงานด้วยการทำระดับอัตโนมัติ ให้ต้นสวิทช์เปิด-ปิด 7 ไปที่ detailแหน่ง "o n "

เมื่อเปิดสวัทซ์ พังชั่นการทำระดับจะปรับความไม่ราบเวียบไห้ สมดุลภายในย่านการทำระดับอัตโนมติ ±4°ได้เอง การทำระดับ สิ้นสุดลงทันที่ที่ standaloneเพลงเซอร์ไม่เคลื่อนไหวอีกต่อไป

หากไม่สามารถก็ระดับอัตโนมติได้ ต.ย. เช่น เนื่องจากพื้นผิวที่ เครื่องมือวัดตั้งอยู่ เมื่งเบนมากกว่า 4° จากระนาบราบ สําแสง เลขเซอร์จะเริ่มกะพริบอย่างรวดเร็ว เมื่อมีการเรียกใช้เสียงสัญญาณ สัญญาณจังหวะเร็วๆ จะตั้งขึ้นนาน 30 วินาที (สูงสุด) เดียงบอกเหตุ นี้จะถูกยกเลิกภายใน 10 วินาทีหลังเปิดสวิทร์ เพื่อปล่อยให้เครื่องมือ วัดก็การปรับ

ตั้งเครื่องมือวัดในตําแหน่งราบ และรอให้เกิดการกําระดับอัตโนมัติ ในทันที่เครื่องมือวัดอยู่กายในย่านการกําระดับอัตโนมัติ ±4° ลําแสงเลขอร์ทั้งหมดจะติดขึ้นอย่างต่อเนื่อง และเสียงสัญญาณ จะปิดสวิทซ์ลง

ในกรณีที่พันส่วนสะเทือนหรือเปลี่ยนตําแหน่งขณะกํางาน เครื่องเมื่อวัดจะกระดับโดยยัตโนม์ติอกครั้ง เพื่อหลักเพียงความมิศพลาด ให้ตรวจสอบตําแหน่งของเส้นลเซอร์แนวนอนและแนวตั้งกับจุดอาชิงเมื่อกระดับซ้ายอีกรัง

การทำงานโดยไม่มีการทำระดับอัตโนมัติ

สำหรับการทำงานโดยไม่มีการทำระดับอัตโนมติให้นตสวิทช์เปิด-บิด 7 ไปที่ deb แหน่ง • on" เมื่อการทำระดับอัตโนมติบัตสวิทช์ไฟ 6 จะติดขึ้นสีแดง และใน 30 วินาทีแรก สำแสง Vaccอร์จะกะพริบ อย่างชาๆ

เมื่อการกําระดับอัตโนมัติปิดสวิทชอยู่ ทานสามารถเกื่อเครื่องเมื่อวัด ในเมื่อได้อย่างอิสระ หรือวางเครื่องบนพื้นผิวลาดเอี่ยงไだ้ เ้น้เฉเซอร์ ไม่จำเป็นต้องวิ่งในแนวตั้งตรงขึ่งกันและกันอิกต่อไป

ความแม่นยำการทำระดับ

ผลกระทบต่อความแม่นย้ำ

อุณหภูมิรอบด้านมีผลต่อความแม่นยํามากที่สุด โดยเฉพาะอย่างยิ่งความแตกต่างของอุณหภูมิจากพื้นชั้นไปที่ระดับสูงกว่าสามารถ เบี่ยงเบนสําแสงเลเซอร์ด้

เนื่องจากบริเวณไกลพื้นมีการผันผวนของชั้นอุณหภูมิมากที่ตุด ตั้งนั้นเมื่อระยะทางวัดไกลภา 20 ม. จึงควรประกอบเครื่องมือวัด เชากับชาตั้งแบบสามชาเสมอ หากเป็นไปได้ให้ตั้งเครื่องมือวัด hierกลางพื้นที่ทำงานด้วย

นอกจากผลกระทบจากภายนอกแล้ว ผลกระทบโดยเฉพาะต่อตัว เครื่อง (เซน ถูกกระทอย่างแรงหรือตกพื้น) สามารถ Tian Inักเกิด ความเบี่ยงแน่ได้ ดังนั้นต้องตรวจสอบความแม่นยําของเครื่องมือ วัดทุกครั้งก่อนเนื้มกํางาน

ในชั้นแรก ให้ตรวจสอบความแม่นยำการทำระดับของเส้นเซอร์ แนวนอน จากนั้นจึงตรวจสอบความแม่นยำการทำระดับของเส้น เลเซอร์แนวตั้ง

หากเครื่องมือวัดมีความเปี่ยงเบนมากกว่าความเปี่ยงเบนสูงสุดใน ขณะกําการทดสอบครั้งไตครั้งหนึ่ง กรุณาส่งเครื่องให้ศูนย์บริการ หลังการขาย บอช ซอมแซม

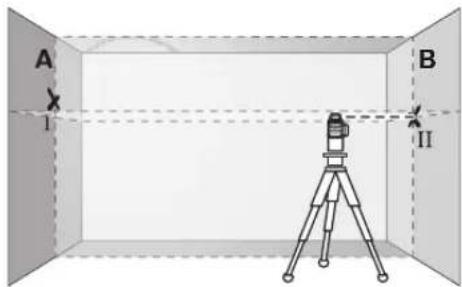

การตรวจสอบความแม่นยำการทำระดับแนวนอนสำหรับ แกนขวาง

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดวางเปล้ายว 5 ม. บน พัฒนาวิที่มั่นคงระหว่างผนัง A และ B

- ประกอบเรื่องเมื่อวัดเข้านขาตั้งแบบสามขา หรือวางเรื่อบน พื้นผิวที่มั่นคงและราบเสมอกันโกลักษะนั่ง A เปิดสวิทย์เครื่องเมื่อ วัดไปที่การทำงานด้วยการกําระดับอัตโนมัติ เล็อรูปแบบ การทำงานที่ผลิตระนาบเลขอร์แนวนคนหนึ่งระนาบ และระนาบ เลขอร์แนวนตั้งหนึ่งระนาบ ที่ออกจากต้านหน้าเครื่องเมื่อวัด

- ขั้มเซอร์ไปยังผนังฝั่งใกล้ A และปล่อยเห็นเครื่องเมื่อวัดทำระดับ ก็าเครื่องหมายตรงกลางจุดตรงที่เส้นเลขอร์ไขวกันที่ผนัง A (จุด I)

270 | ภาษาไทย

• หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัด paraระดับ และ para เครื่องหมายที่จุดไข้วของเส้นเลเซอร์บนสนังฟึ่งตรงข้าม B (จุด II)
• วางเครื่องมือวัดไกลุ่นัง B โดยไม่หมุนเครื่อง เปิดลวิทช เครื่องมือวัดและปล่อยให้ำระดับ

- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาติ้งแบบสามชา หรือใช้ติ้งของรองข้างใด หากจําเป็น) ในลักษณะให้จุดใช้วของ เส้นเลเซอรตกลงบนจุดเครื่องหมายอันก่อน II บนมนัง B อย่าง พอดิบพอดี

• หมุนเครื่องมือรัดไป 180° โดยไม่เปลี่ยนความสูง ซีเลเซอร์ไปยัง หนัง A ในลักษณะให้เส้นเลขเซอร์แนวตั้งวิงผ่านจุดที่ทำ เครื่องหมายไว้แล้ว 1 Libyaให้เครื่องมือรัด"—ระดับ และทำ เครื่องหมายที่จุดใช้วของเส้นเลขเซอร์บนนมัง A (จุด III)
  ความต่าง d ของจุดเครื่องหมายทั้งสอง I และ III บนผนัง A แสดงความเบี่ยงเบนความสูงของเครื่องมือวัดตามทาง แกนขวางในขณะนั้น

บนระยะทางราบของ 2 × 5 ม. = 10 ม. ความเบี่ยงเบนสูงสุดที่อนุญาตคือ: 10 ม. × ±0.2 มม./ม. = ±2 มม. ตั้งนั้น ความทาง d ระหว่างจุด I และ III ต้องไม่มากกว่า 2 มม (สูงสุด)

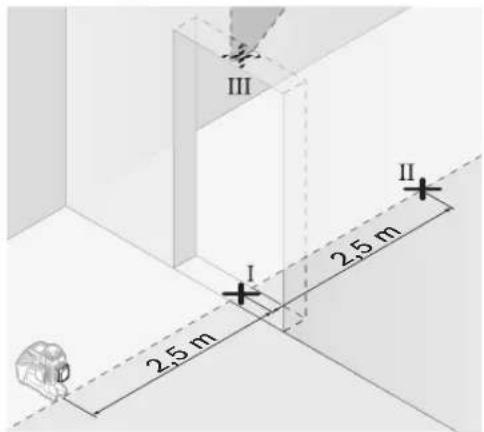

การตรวจสอบความแม่นยําการกํารดับของเส้นแนวนตั้ง สำหรับการตรวจสอบ ต้องใช่ของประตูที่มพื้นที่ว่างแต่ละต้าน ห่างจากประตูอย่างน้อย 2.5 เมตร (บนพื้นผิวที่มั่นคง)

- ว่างเครื่องมือ้วัดบนพื้นผิเวที่มั่นคงและราบเสมอกัน (ไม่วางบนชาตั้งแบบสามชา) ให้ห่างจากช่องประดู 2.5 ม. เปิดสวิพร์เครื่องมือ้วัดไปที่การทำงานด้วยการ FIFAระดับอัตโนมัติ เลอกรูปแบบการ FIFAงานที่ผลิตระนาบเลขอร์แนวตั้งหนึ่งระนาบที่ออกจากด้านหน้าเครื่องมือวัด

- ทำเครื่องหมายตรงกลางเส้นเลเซอร์นวนตั้งที่พื้นของช่องประตู (จุด I) ที่ระยะห่างออกไป 5 เมตรเลยไปอีกต้านหนึ่งของช่อง ประตู (จุด II) และที่ชอบด้านบนของช่องประตู (จุด III)

ภาษาไทย | 271

• หมุนเครื่องมือรักไป 180° และวางเครื่องไว้อีกล้านหนึ่งของช่อง ประตูตรงแผงหลังจุด II ปลอยให้เครื่องมือรักกําระดับ และ วางแผนสั่นเลเซอร์เนวดตั้งในสักษณะให้จุดกลางของเส้น เลเซอร์วังผ่านจุด I และ II อย่างพอดิบพอดี
• ทำ เครื่องหมายตรงกลางเส้นเลเซอร์ที่ขอบด้านบนของช่องประยู ไหเป็นจุด IV
• ความต่าง d ของจุดเครื่องหมายทั้งสอง III และ IV แสดงความเบี่ยงเบนของเครื่องมือรัตจากเส้นดิ่งในขณะนั้น
• วัดความสูงของของประตู

กําซ้าขั้นตอนการวัดสําหรับระนาบเลเซอร์แนวตั้งระนาบ ที่สอง สําหรับการกําซ้า ในเลือกรุปแบบการกํางานที่ผลิตระนาบ เลเซอร์แนวตั้งหนึ่งระนาบที่ออกจากด้านช้างเครื่องมือวัด และหมุน เครื่องมือวัดไป 90° ก่อนเริ่มต้นขันตอนการวัด

ความเปี่ยงเบนสูงสุดที่อนุญาตคํานวณตั้งต่อไปนี้: สองเท่าของความสูงช่องประด์ × 0.2 มม./ม.

ตัวอย่าง: สำหรับความสูงของประตู 2 ม. ความเบี่ยงเบนสูงสุด ควรเป็น

2 × 2 ม. × ±0.2 มม./ม. = ±0.8 มม. ดังนั้นจุด III และ IV ต้อง ห่างจากกันไม่มากกว่า 0.8 มม. (สูงสุด) สําหรับการวัดแต่ละครั้ง

ข้อแนะน้ำในการทำงาน

▶ ทำเครื่องหมายตรงกลางเส้นเลเซอร์เสมอ ความกว้างของ เส้นเลเซอร์เปลี่ยนไปตามระยะทาง

การก้างานกับแผ่นเป้าหมายเลเซอร์

แผนเป้าหมายเลเซอร์ 15 ช่วยใหม่องเห็นสำแผงเลเซอร์ได้ดี้ยึ่งขึ้นใน ศภาวะที่ไม่เหมาะสมและในระยะทางไกลๆ

สวนสะทอนกลับของแผนเป้าหมายเลเซอร 15 ช่วยใหม่มองเห็นเสน เลเซอร์ได้ตัยงี่ชั้น เนื่องจากมีส่วนโปรงไต จึงสามารถมองเห็นเสน เลเซอร์จากทางด้านหลังของแผ่นเป้าหมายเลเซอร์ได้ด้วย

การทำงานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ชาตั้งแบบสามชาช่วยให้สามารถวัดได้อย่างมั่นคงและปรับความสูงได้ รวมเครื่องมือวัดผ่านช่องประกอบของชาตั้งแบบสามชาขนาด 1/4" 10 เข้าบนเทสี่ยวของชาตั้งแบบสามชา 21 หรือชาตั้งกล้องที่มีจําหน่ายทั่วไป สําหรับการยืดกับชาตั้งก่อสร้างที่มีจําหน่ายทั่วไป ให้ใช้ของประกอบของชาตั้งแบบสามชาขนาด 5/8" 9 และพัน สกรูลิ้อคของชาตั้งแบบสามชาเข้าให้แน่น

การยืดกับด้วยจับอนกประสงค์ (อุปกรณ์ประกอบ) (ดูภาพประกอบ D)

เมื่อใช้ตามจับอเนาประสงค์ 19 ช่วย ทานสามารถติดเครื่องมือวัด ต.ย. เช่น เข้ากับพื้นผิวแวนตั้ง ท่อ หรือวัตถุที่กําให้เป็นแม่เหล็ก ได้ เป็นต้น ตามจับอเมกประสงค์ยังเหมาะสมสําหรับใช้เป็นชาตั้งแบบ สามชาชนิดตั้งพื้น และกําให้ปรับความสูงของเครื่องมือวัดได้ง่ายขึ้น ด้วย

การทำงานกับแผ่นวัด (อุปกรณ์ประกอบ) (ดูภาพประกอบ A-B)

แผ่นวัด 16 ช่วยให้สามารถคัดลอกเส้นเลเซอร์ไว้บนพื้นหรือคัดลอก ความสูงเลเซอร์เว็บบนผนังใต้

ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดสวนทางของความสูง ที่ต้องการและน้ำไปร่วงเทียบยังสถานที่จุดอื่น ชั้นี้เพื่อตัดปัญหาการ ปรับตั้งเครื่องมือวัดไปยังความสูงที่จะต้องคัดลอก ซึ่งต้องปรับตั้ง อย่างเทียงตรง

แผ่นวัด 16 เดล็อบสารสะท้อนกลับที่ช่วยให้มองเห็นลำ แสงเสเซอร์ ได้ชัดเจนซื้นในระยะทางไกลฯ หรือเมื่ออยู่ทามกลางแรงงนติดจา ทาน จะเห็นความสว่างที่เข้มชนเฉพาะเมื่อมองขนานลูกับลำ แสงเลเซอร์ ไปยังแผ่นวัดเท่านั้น

การทำงานกับอุปกรณ์รับแสงเลเซอร์ (อุปกรณ์ประกอบ) (ดูภาพประกอบ D)

ในสภาวะแสงที่ไม่เหมาะสม (สภาพแวดล้อมที่สว่างจำ แสงแต่ต่องตรง) และสําหรับระยะทางรายที่ไกลๆ ให้ใช้อุปกรณ์รับแสงเลเซอร์ 17 เพื่อค้นหาเส้นเลเซอร์ได้ง่ายชั้น เมื่อก้างานกับอุปกรณ์รับแสงเลเซอร์ ให้เปิดสวิทธ์พังชั่นการยิงแสงเป็นช่วงสั้น (ดู "ฟังชั่นการยิงแสงเป็นช่วงสั้น (pulse)" หน้า 268)

272 | ภาษาไทย

แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แวนสำหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด้านออกไป ทำให้ตามองเห็นแสงสีแดงของเลเซอร์ได้ชัดเจนชิ้น

อย่าใช้แวนสำหรับมองแสงเลเซอร์เป็นแวนนิรภัย vegan สำหรับมองแสงเลเซอร์ใช้สำหรับมองสำแสงเลเซอร์ให้เห็น ขัดเจนชั้นแต่ไม่ได้ช่วยป้องกันรังสีจากสำแสงเลเซอร์
▶ อย่าใช้วน่วงสําหรับมองแสงเลเซอร์เป็นแวนกันแดนหรือไส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังกําให้มองเห็นแสงสีไม่ชัดเจน

ตัวอย่างการปฏิบัติงาน (ดูภาพประกอบ C-H)

ตัวอย่างการใช้งานของเครื่องมือวัด กรุณาดูในหน้าแสดงภาพ

การปํารุงรักษาและการบริการ

การปํารุงรักษาและการทำความสะอาด

เก็บรักษาและขนย้ายเครื่องมือรัตโดยบรรจุในกระเป๋าใส่เครื่องมือ หรือในหับเท่านั้น

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา

อย่าจุมเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ

เช็ดสิ่งสกปรกออกด้วยผ่านุ่มที่เปียกหมายฯ ห้ามใช้สารทำความสะอาดหรือสารละลายใดฯ

ทำความสะอาดพื้นผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจําและเอาใจใส่อย่าให้ขุยน้ำติด

เครื่องมือวัตน์ผ่านกรรมวิธีการผลิตและการทดสอบอย่างละเอียด ถี่ถ้วนมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดของ ต้องส่งเครื่องใหม่ศุนย์ บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า บ่อช ซ่อมแซม อย่าเปิดเครื่องมือวัดด้วยตัวเอง

เมื่อต้องการสอบถามและสั่งซื้ออะไหล กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นบ้ายรุ่นของเครื่องมือวัดทุกครั้ง

ในกรณีซ่อมแซม ไหล่งเครื่องมือวัดโดยบรรจุลงในกระเบ่าใส่ เครื่องมือวัด 18

การบริการหลังการขายและการให้คำแนะนำลูกค้า

ศูนย์บริการหลังการขายของเทายินดีตอบคําถามของทานที่ เที่ยวกับการป้ารุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมทั้งเรื่อง อะไหล ภาพขายและข้อมูลเกี่ยวกับอะไร inst กรุณาดูใน.

www.bosch-pt.com

แผนก์ให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะน้ำที่ดีที่สุดแกทาน ในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์ และอุปกรณ์ประกอบต่างๆ

ในกรณีประกัน ซอมแซม หรือชื่อชิ้นส่วนมาเปลี่ยน กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น

ประเทศไทย

สำนักงาน

บริษัท โรเบิร์ต บืช จำกัด

ชั้น 11 ตึกดิเบอร์ตี สแควรร์

287 ถนนสีลม

กรุงเทพฯ 10500

โทรศัพท์ +66 (0)2 / 6 31 18 79 - 18 88 (10หมายเลข)

โทรสาร +66 (0)2 / 2 38 47 83

ตู้ไปรษณีย์

บริษัท โรเบิร์ต บ้อช จํากัด

แผนกเครื่องมือไฟฟ้า

ปณ. 20 54

กรุงเทพฯ 10501

ประเทศไทย

ศูนย์บริการซ่อมและฝึกอบรม

ศูนย์บริการซ่อมและฝึกอบรมบัตซ

2869-2869/1 ขอยบานกลวย

ถนนพระรามที่ 4 (ใกล้ทางรถไฟสายปากน้ำเก่า)

พระโขนง

กรุงเทพฯ 10110

ประเทศไทย

โทรศัพท์ +66 (0)2 / 6 71 78 00 -4

โทรสาร +66 (0)2 / 2 49 42 96

โทรสาร +66 (0)2 / 2 49 52 99

ภาษาไทย | 273

การกำจัดขยะ

เครื่องมือวัด อุปกรณ์ประกอบ และหีบห่อ ต้อง^nำไปแยกประเภท รัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม

แพ็คแบตเตอรี่/แบตเตอรี่:

อย่างนักแบตเตอร์/แบตเตอร์ลงในชยะบ้าน โยนลงน้ํา หรือโยน เข้ากองไฟ ต้องเก็บรวบรวมแม่แพ็คแบตเตอร์/แบตเตอร์ และป้าเข้าสู่ กระบวนการนักลับมาใช้ใหม่ หรือนําไปกําจัดในลักษณะที่ไม่ กำหนดสภาพแวดล้อม

ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
