Type de produit	Niveau laser à lignes croisées
Marque	Bosch
Modèle	GLL 3-80 P Professional
Usage	Professionnel
Technologie laser	Laser diodique rouge 635 nm
Nombre de lignes	3 (2 horizontales, 1 verticale)
Portée sans récepteur	Jusqu'à 20 m (diamètre)
Portée avec récepteur	Jusqu'à 80 m (diamètre)
Précision de nivellement	±0,3 mm/m
Plage d'auto-nivellement	±4°
Temps de nivellement	Environ 4 s
Température de fonctionnement	-10 °C à 50 °C
Indice de protection	IP54 (protégé contre les projections d'eau et la poussière)
Alimentation	4 piles alcalines AA de 1,5 V
Autonomie	Environ 30 h (en continu)
Poids	0,65 kg (avec piles)
Dimensions (L x P x H)	130 x 70 x 120 mm
Contenu de la livraison	Niveau laser, 4 piles AA, récepteur laser, support mural, mallette de transport
Entretien et nettoyage	Nettoyer les fenêtres de sortie laser avec un chiffon doux et sec. Ne pas utiliser de solvants. Remplacer les piles si nécessaire.
Sécurité	Classe laser 2 (≤ 1 mW, ne pas regarder directement le faisceau). Utiliser uniquement des accessoires recommandés par Bosch.
Réparabilité	Réparation par un service agréé Bosch uniquement. Voir la notice pour les pièces détachées.

FOIRE AUX QUESTIONS - GLL 3-80 P Professional BOSCH

Comment allumer le niveau laser GLL 3-80 P ?

Appuyez sur le bouton marche/arrêt situé sur le côté. Le laser s'allume et s'auto-nivelle automatiquement. Utilisez le mode de fonctionnement souhaité en appuyant plusieurs fois sur le bouton.

Quelle est la portée maximale de ce niveau laser ?

Sans récepteur, la portée est d'environ 20 m de diamètre. Avec le récepteur laser Bosch LR 7, la portée peut atteindre 80 m de diamètre, selon les conditions d'éclairage.

Comment changer les piles du GLL 3-80 P ?

Ouvrez le compartiment à piles situé sous l'appareil. Insérez 4 piles AA de 1,5 V en respectant la polarité (+/-). Refermez le couvercle. Utilisez des piles alcalines pour une autonomie optimale.

Le niveau laser ne s'auto-nivelle pas, que faire ?

Vérifiez que l'appareil est posé sur une surface stable et que l'angle d'inclinaison ne dépasse pas ±4°. Si l'auto-nivellement ne se déclenche pas, les piles sont peut-être faibles ou l'appareil est défectueux. Consultez le service Bosch.

Puis-je utiliser ce niveau laser en extérieur ?

Oui, l'appareil est classé IP54, donc résistant à la poussière et aux éclaboussures. Pour une meilleure visibilité en extérieur, utilisez le récepteur laser Bosch LR 7.

Comment nettoyer les fenêtres de sortie laser ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau. N'utilisez jamais de produits chimiques ou de solvants qui pourraient endommager le revêtement.

Que faire si le faisceau laser devient faible ou intermittent ?

Vérifiez l'état des piles et remplacez-les si nécessaire. Nettoyez les fenêtres de sortie laser. Si le problème persiste, contactez un centre de réparation agréé Bosch.

Ce niveau laser est-il compatible avec un trépied ?

Oui, le GLL 3-80 P dispose d'un filetage de 1/4 pouce (20 filets par pouce) pour montage sur trépied. Utilisez un trépied professionnel pour une stabilité optimale.

Comment savoir si le niveau est correctement calibré ?

Placez l'appareil sur une surface plane. Allumez-le et attendez l'auto-nivellement. Vérifiez la ligne laser par rapport à un repère connu. En cas de doute, effectuez un test simple : tournez l'appareil de 180° et comparez les lignes. Consultez la notice pour la procédure complète.

Quelle est la durée de garantie pour ce produit ?

Bosch Professional offre une garantie de 3 ans à compter de la date d'achat, sous réserve d'enregistrement en ligne dans les 4 semaines suivant l'achat. Conservez votre facture et enregistrez-vous sur le site Bosch Professional.

MODE D'EMPLOI GLL 3-80 P Professional BOSCH

Avertissements de sécurité

Il est impératif que toutes les instructions soient lues et prises en compte pour pouvoir travailler sans risques et en toute sécurité avec cet appareil de mesure.

Veillez à ce que les plaques signalétiques se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS DE SECURITE.

▶ Attention – si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement.
Cet appareil de mesure est fourni avec une plaque d'avertissement en langue anglaise (dans la représentation de l'appareil de mesure se trouvant sur la page des graphiques elle porte le numéro 13).

Rayonnement laser classe 2 ne pas regarder dans le faisceau IEC 60825-1:2007-03 <1 mW, 640 nm

Avant la première mise en service, recouvrir le texte anglais de la plaque d'avertissement par l'autocollant fourni dans votre langue.
▶ Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser.
Cet appareil de mesure génère des rayonnements laser Classe laser 2 selon la norme IEC 60825-1. D'autres personnes peuvent être éblouies.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.

▶ Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure.
▶ Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient d'éblouir d'autres personnes par mégarde.
▶ Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.

Ne pas mettre l'appareil de mesure et la mire de visée laser 15 à proximité de stimulateurs cardiaques. Les aimants de l'appareil de mesure et de la mire de visée laser génèrent un champ qui peut entraver le fonctionnement des stimulateurs cardiaques.

Maintenir l'appareil de mesure et la mire de visée laser 15 éloignés des supports de données magnétiques et des appareils réagissant aux sources magnétiques. L'effet des aimants de l'appareil de mesure et de la mire de visée laser peut entraîner des pertes de données irréversibles.

Description du fonctionnement

Dépliez le volet sur lequel l'appareil de mesure est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales.

26 | Français

Caractéristiques techniques

Laser linéaire GLL 3-80 P
	Professional
N° d'article 3 601 K63 300
Portée1)
- s t a n d a r d	20 m
- avec fonction d'impulsion	15 m
- avec récepteur	5-80 m
Précision de nivellement	± 0,2 mm/m
Plage typique de nivellement automatique	± 4°
Temps typique de nivellement	<4 s
Température de fonctionnement	-10 °C ... +40 °C
Température de stockage	-20 °C ... +70 °C
Humidité relative de l'air max.	90 %
Classe laser	2
Type de laser	640 nm, <1 mW
C6	1
Durée minimum de l'impulsion	1/1600 s
Raccord de trépied	1/4", 5/8"
Piles	4 x 1 , 5 V L R 0 6 ( A A )
Autonomie
- avec 3 lignes laser	5 h
- avec 2 lignes laser	9 h
- avec 1 ligne laser	18 h
Poids suivant EPTA-Procedure 01/2003	0,75 kg
Dimensions	159 x 141 x 75 mm
Type de protection	IP 54 (étanche à la poussière et aux projections d'eau)
1) La portée peut être réduite par des conditions défavorables (par ex. exposition directe au soleil).
Attention au numéro d'article se trouvant sur la plaque signalétique de l'appareil de mesure. Les désignations commerciales des différents appareils peuvent varier.
Le numéro de série 14 qui se trouve sur la plaque signalétique permet une identification précise de votre appareil.

Français | 27

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.

1 Orifice de sortie du faisceau laser
2 Alerte du niveau d'alimentation des piles
3 Touche fonction d'impulsion
4 Touche de présélection du mode de fonctionnement
5 Indicateur fonction d'impulsion
6 Témoin de mode opératoire sans nivellement automatique
7 Interrupteur Marche/Arrêt
8 Aimants
9 Raccord de trépied 5/8"
10 Raccord de trépied 1/4"
11 Dispositif de blocage du couvercle du compartiment à piles
12 Couvercle du compartiment à piles
13 Plaque signalétique du laser
14 Numéro de série
15 Mire de visée laser
16 Platine de mesure avec pied*
17 Récepteur*
18 Etui de protection*
19 Support de fixation universelle*
20 Lunettes de vision du faisceau laser*
21 Trépied*
22 Mire*
* Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture.

Montage

Mise en place/changement des piles

Pour le fonctionnement de l'appareil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse.

Pour ouvrir le couvercle du compartiment à piles

12, poussez le dispositif de blocage 11 dans le sens de la flèche et relevez le couvercle du compartiment à piles. Introduisez les piles. Veillez à respecter les polarités qui doivent correspondre à la figure se trouvant à l'intérieur du couvercle du compartiment à piles.

Si les piles sont faibles, un signal sonore d'une durée de 5 s se fait entendre une fois. L'alerte du niveau d'alimentation des piles 2 clignote rouge en permanence. On peut continuer à utiliser l'appareil de mesure pour une durée maximum de 2 h.

Si les piles sont faibles lors de la mise en marche de l'appareil de mesure, le signal sonore de 5 s se fait entendre directement après la mise en marche de l'appareil de mesure.

Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.

Sortez les piles de l'appareil de mesure au cas où l'appareil ne serait pas utilisé pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder et se décharger.

Fonctionnement

Mise en service

Sous certaines conditions, des signaux sonores se font entendre lors de l'utilisation de l'appareil de mesure. Maintenez pour cette raison l'appareil de mesure éloigné de l'oreille ou d'autres personnes. Un niveau sonore élevé peut provoquer des séquelles auditives.

Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.

N'exposez pas l'appareil de mesure à des températures extrêmes ou de forts changements de température. Ne le stockez pas trop longtemps dans une voiture par ex. S'il est exposé à d'importants changements de température, laissez-le revenir à la température ambiante avant de le remettre en marche. Des températures extrêmes ou de forts changements de température peuvent réduire la précision de l'appareil de mesure.

28 | Français

Evitez les chocs ou les chutes de l'appareil de mesure. Lorsque l'appareil de mesure a été soumis à de fortes influences extérieures, effectuez toujours un contrôle de précision avant de continuer à travailler (voir « Précision de nivellement »).
▶ Eteignez l'appareil de mesure quand vous le transportez. Lorsque l'appareil est éteint, l'unité pendulaire se verrouille afin de prévenir un endommagement lors du transport.

Mise en marche/arrêt

Pour mettre en marche l'appareil de mesure, poussez l'interrupteur Marche/Arrêt 7 dans la position « 🍼 o n » (pour travailler sans nive automatique) ou dans la position « 🍼 o n » travailler avec nivellement automatique). Immédiatement après avoir été mis en marche, l'appareil de mesure projète un faisceau laser à travers les orifices de sortie 1.

▶ Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier.

Pour éteindre l'appareil de mesure, poussez l'interrupteur Marche/Arrêt 7 dans la position « o f f ». Lorsque l'appareil est éteint, l'unité pendulaire est verrouillée.

Lorsque la température de service maximale admissible de 45 °C est dépassée, l'appareil s'éteint automatiquement afin de protéger la diode laser. Une fois l'appareil de mesure refroidi, il est de nouveau prêt à être mis en service, et peut être remis en marche.

Désactiver la coupure automatique

Si l'on n'appuie sur aucune touche sur l'appareil de mesure pendant env. 30 min, l'appareil de mesure s'arrête automatiquement afin d'économiser les piles.

Pour remettre l'appareil de mesure en marche après la coupure automatique, vous pouvez d'abord pousser l'interrupteur Marche/Arrêt 7 sur la position « o f f » puis remettre ensuite l'appareil de mesure en marche ou bien appuyer une fois sur la touche Mode de fonctionnement 4 ou sur la touche Fonction d'impulsion 3.

Afin de désactiver la coupure automatique, maintenez la touche du mode de fonctionnement 4 appuyée pendant au moins 3 s (l'appareil de mesure mis en marche). Si la coupure automatique est désactivée, les faisceaux laser clignotent brièvement pour confirmer.

▶ Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.

Pour activer la coupure automatique, arrêtez l'appareil et remettez-le en marche ou bien maintenez la touche Mode de fonctionnement 4 appuyée pendant au moins 3 s.

Désactiver le signal sonore

Après la mise en marche de l'appareil de mesure, le signal sonore est toujours activé.

Pour désactiver ou réactiver le signal sonore, appuyez simultanément sur les touches Mode de fonctionnement 4 et Fonction d'impulsion 3 et maintenez-les appuyées au moins pendant 3 s.

Pour confirmer la désactivation ou la réactivation, trois courts signaux sonores se font entendre.

Modes opératoires

L'appareil de mesure dispose de plusieurs modes de fonctionnement entre lesquels vous pouvez commuter à tout moment :

• génération d'une ligne laser à niveau horizontal,
• génération d'une ligne laser à niveau vertical,
• génération de deux lignes laser à niveau vertical,
• génération d'une ligne laser à niveau horizontal et de deux lignes laser à niveau vertical.

Après chaque mise en fonctionnement, l'appareil de mesure génère une ligne laser à niveau horizontal. Pour changer le mode de fonctionnement, appuyez sur la touche du mode de fonctionnement 4.

Il est possible de choisir chacun des modes de fonctionnement avec ou sans nivellement automatique.

Fonction d'impulsion

Pour travailler avec le récepteur 17, la fonction d'impulsion doit être activée, - indépendamment du mode de service sélectionné -.

En mode impulsions, les lignes laser clignotent à très haute fréquence et peuvent ainsi être détectées par le récepteur 17.

Pour activer la fonction d'impulsion, appuyez sur la touche 3. Lorsque le mode impulsions est activée, l'affichage 5 s'allume en vert.

Pour l'œil humain, la visibilité des lignes laser est réduite lorsque la fonction d'impulsion est mise en marche. Pour travailler sans récepteur, désactivez alors la fonction d'impulsion en appuyant à nouveau sur la touche 3. Lorsque la fonction d'impulsion est désactivée, l'affichage 5 disparaît.

Nivellement automatique

Travailler avec nivellement automatique

Placez l'appareil de mesure sur un support horizontale stable, montez-le sur le support de fixation 19 ou sur le trépied 21.

Pour travailler avec nivellement automatique, poussez l'interrupteur Marche/Arrêt 7 en position « 🚗 o n » .

Le nivellement automatique compense automatiquement les déviations d'inclinaisons à l'intérieur de la plage de nivellement automatique de ± 4°. Dès que les lignes laser se stabilisent, le nivellement est terminé.

Si un nivellement automatique n'est pas possible, par ex. parce que la surface sur laquelle est posé l'appareil de mesure présente une inclinaison supérieure à 4° par rapport à l'horizontale, les lignes laser se mettent à clignoter. Si le signal sonore est activé, un signal sonore au rythme rapide se fait entendre pendant 30 s max. Au cours des 10 s suivant la mise en service, cette alerte est désactivée pour permettre l'alignement de l'appareil de mesure.

Placez l'appareil de mesure à l'horizontale et attendez le nivellement automatique. Dès que l'appareil de mesure se trouve à l'intérieur de la

plage de nivellement automatique de ±4°, les faisceaux laser restent allumés en permanence et le signal sonore est éteint.

En cas de chocs ou de modifications de place pendant l'utilisation, l'appareil de mesure se renivèle à nouveau automatiquement. Après un nivellement, vérifiez la position de la ligne laser horizontale ou verticale par rapport aux points de référence afin d'éviter des erreurs.

Travailler sans nivellement automatique

Pour travailler sans nivellement automatique, poussez l'interrupteur Marche/Arrêt 7 dans la position « 🍼 o n » . Si le nivellement automatique est désactivé, l'affichage 6 passe au rouge et les lignes laser se mettent à clignoter lentement pendant 30 s.

Lorsque le nivellement automatique est désactivé, il est possible de tenir l'appareil de mesure simplement en main ou de le poser sur un support approprié. Les lignes laser ne sont plus forcément perpendiculaires l'une par rapport à l'autre.

Précision de nivellement

Influences sur la précision

C'est la température ambiante qui exerce la plus grande influence. Ce sont notamment les différences de température entre le sol et la hauteur de travail qui peuvent faire dévier le faisceau laser.

Puisque la stratification de la température est à son maximum à proximité du sol, l'appareil de mesure devrait toujours être monté sur un tré-pied à partir d'une distance à mesurer de 20 m. En plus, si possible, installez l'appareil de mesure au centre de la zone de travail.

Outre les influences extérieures, des influences spécifiques à l'appareil (par ex. chutes ou chocs violents) peuvent entraîner de légères divergences. Avant de commencer tout travail, contrôlez donc la précision de l'appareil de mesure.

Contrôlez d'abord la précision de nivellement de la ligne laser horizontale, ensuite la précision de nivellement des lignes laser verticales.

Si l'appareil de mesure dépasse l'écart maximal de précision pour un des contrôles, faites-le réparer par un Service Après-Vente Bosch.

30 | Français

Contrôler la précision de nivellement horizontal de l'axe transversal

Pour ce contrôle, il est nécessaire de travailler sur une distance dégagée de 5 m sur un sol stable entre deux murs A et B.

- Montez l'appareil de mesure près du mur A sur un trépied ou placez-le sur un sol stable et plan. Mettez l'appareil de mesure en marche en mode de fonctionnement avec nivellement automatique. Choisissez le mode dans lequel une ligne laser à niveau horizontal ainsi qu'une ligne laser à niveau vertical sont générées directement devant l'appareil de mesure.

- Dirigez le laser sur le mur le plus proche A et laisser l'appareil de mesure se niveler automatiquement. Marquez le milieu du point sur le mur A où les lignes laser se croisent (point I).

- Tournez l'appareil de mesure de 180°, laissez-le se niveler automatiquement et marquez le point de croisement des faisceaux laser sur le mur en face B (point II).

- Placez l'appareil de mesure – sans le tourner - près du mur B, mettez-le en marche et laissez-le se niveler automatiquement.

- Ajustez l'appareil de mesure en hauteur (à l'aide du trépied ou, le cas échéant, par des cales appropriées) de sorte que le point de croisement des faisceaux laser touche le point II sur le mur B tracé auparavant.

- Tournez l'appareil de mesure de 180° sans en modifier la hauteur. Dirigez-le vers mur A de sorte que la ligne laser verticale passe à travers le point I déjà marqué. Laissez l'appareil de mesure se niveler automatiquement et marquez le point de croisement des faisceaux laser sur le mur A (point III).

- L'écart d entre les deux points I et III marqués sur le mur A indique l'écart réel de précision de l'appareil de mesure pour la hauteur le long de l'axe transversal.

Pour une distance à mesurer de 2 x 5 m = 10 m, l'écart de précision max. admissible est de : 10 m x ±0,2 mm/m = ±2 mm.

Par conséquent, la différence d entre les points I et III ne doit être que 2 mm max.

Français | 31

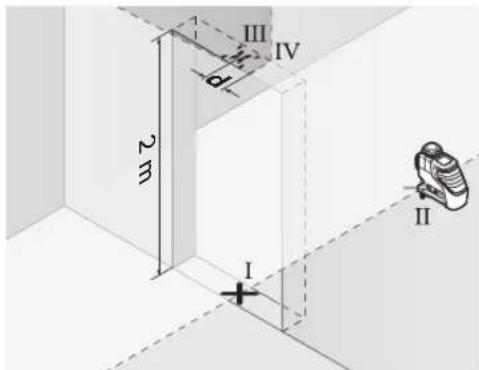

Contrôler la précision de nivellement des lignes verticales

Pour ce contrôle, on nécessite un jour de porte d'au moins 2,5 m d'entrebâillement (sur sol stable) de chaque côté de la porte.

- Placez l'appareil de mesure à une distance de 2,5 m du cadre de porte sur un support stable et plan (pas sur un trépied). Mettez l'appareil de mesure en marche en mode de fonctionnement avec nivellement automatique. Choisissez un mode de fonctionnement dans lequel une ligne laser à niveau vertical est générée directement devant l'appareil de mesure.

- Marquez le milieu de la ligne laser verticale au sol à l'aplomb du cadre de porte (point I), à une distance de 5 m sur le coté opposé du cadre de porte (point II), ainsi qu'au bord supérieur du cadre de porte (point III).

- Tournez l'appareil de mesure de 180° et placez-le de l'autre côté du cadre de porte directement derrière le point II. Laissez l'appareil

de mesure se niveler automatiquement et al- gnez la ligne laser verticale de sorte que son point médian passe exactement à travers les points I et II.

• Marquez le milieu de la ligne laser au bord supérieur du cadre de porte en tant que point IV.
• L'écart d entre les deux points marqués III et IV indique l'écart réel de l'appareil de mesure de la verticale.
• Mesurez la hauteur du cadre de porte.

Répétez ce processus de mesure pour la deuxième ligne laser à niveau vertical. Choisissez un mode de fonctionnement dans lequel une ligne laser à niveau vertical est générée à côté de l'appareil de mesure et faites pivoter l'appareil de mesure de 90° avant le processus de mesure.

L'écart maximum admissible se calcule comme suit :

double hauteur du cadre de porte x 0,2 mm/m Exemple : Pour une hauteur du cadre de porte de 2 m, l'écart ne doit pas dépasser

2 x 2 m x ±0,2 mm/m = ±0,8 mm au maximum. En conséquence, les points III et IV ne doivent pas être à plus de 0,8 mm l'un de l'autre.

Instructions d'utilisation

Lors du marquage, n'utilisez que le milieu de la ligne laser. La largeur de la ligne laser varie en fonction de la distance.

Travailler avec la mire de visée laser

La mire de visée laser de mesure laser 15 améliore la visibilité du faisceau laser dans des conditions défavorables d'utilisation et sur des distances plus importantes.

La partie réflectrice de la mire de visée laser 15 améliore la visibilité du faisceau laser, la partie transparente rend le faisceau laser visible même lorsque l'utilisateur se tient à l'arrière de la mire de visée laser.

32 | Français

Travailler avec le trépied (accessoire)

Un trépied offre l'avantage d'être un support de mesure stable à hauteur réglable. Placez l'appareil de mesure avec le raccord de trépied 1/4" 10 sur le filet du trépied 21 ou d'un trépied d'appareil photo disponible dans le commerce. Pour la fixation sur un trépied de chantier disponible dans le commerce, utilisez le raccord de trépied 5/8" 9. Serrez l'appareil de mesure au moyen de la vis de blocage du trépied.

Fixer avec la fixation universelle (accessoire) (voir figure D)

A l'aide de la fixation universelle 19, vous pouvez fixer l'appareil de mesure p.ex. sur des surfaces verticales, des tuyaux ou des matériaux magnétisables. La fixation universelle est également appropriée pour servir de trépied de sol et facilite l'alignement en hauteur de l'appareil de mesure.

Travailler avec la platine de mesure (accessoire) (voir figures A-B)

A l'aide de la platine de mesure 16, il est possible de reporter le marquage du faisceau laser sur le sol ou de reporter la hauteur du laser sur le mur.

Le point zéro et la graduation permettent de mesurer l'écart par rapport à la hauteur souhaitée et de le reporter sur un autre emplacement. Il n'est donc pas nécessaire d'ajuster l'appareil de mesure précisément sur la hauteur à reporter.

La platine de mesure 16 dispose d'un revêtement réfléchissant pour améliorer la visibilité du faisceau laser à une distance plus importante ou en cas d'un fort ensoleillement. L'augmentation de la luminosité n'est visible que lorsqu'on regarde en parallèle avec le faisceau laser sur la platine de mesure.

Travailler avec récepteur (accessoire) (voir figure D)

Dans des conditions d'éclairage défavorables (environnement éclairé, soleil en direct) et sur des grandes distances, utilisez le récepteur 17 afin de détecter plus facilement les lignes laser. Lorsque vous travaillez avec le récepteur, activez la fonction d'pulsion (voir « Fonction d'impulsion », page 29).

Lunettes de vision du faisceau laser (accessoire)

Les lunettes de vision du faisceau laser filtrent la lumière ambiante. L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire.

▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.

Exemples d'utilisation (voir les figures C-H)

Vous trouverez des exemples d'utilisation de l'appareil de mesure sur les pages graphiques.

Entretien et Service Après-Vente

Nettoyage et entretien

Ne transportez et rangez l'appareil de mesure que dans son étui de protection fourni avec l'appareil ou dans le coffret.

Maintenez l'appareil de mesure propre.

N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.

Nettoyez régulièrement en particulier les surfaces se trouvant près de l'ouverture de sortie du laser en veillant à éliminer les poussières.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil de mesure, celui-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour l'outillage Bosch. Ne démon-tez pas l'appareil de mesure vous-même.

Français | 33

Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article à dix chiffres de l'appareil de mesure indiqué sur la plaque signalétique.

Au cas où l'appareil devrait être réparé, l'envoyer dans son étui de protection 18.

Service Après-Vente et Assistance Des Clients

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage

Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax: [phone]

E-Mail:

[e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Belgique, Luxembourg

Tel. : [phone]

Fax : [phone]

E-Mail : [e-mail]

Suisse

Tel.: [phone]

Fax : [phone]

Autres pays

Pour avoir des renseignements concernant la garantie, les travaux d'entretien ou de réparation ou les pièces de rechange, veuillez contacter votre détaillant spécialisé.

Elimination des déchets

Les appareils de mesure ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union

Européenne :

Ne pas jeter votre appareil de mesure avec les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa mise

en vigueur conformément aux législations nationales, les appareils de mesure dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Cellules de batterie rechargeables/piles :

Ne jetez pas les cellules de batterie rechargeables/piles dans les ordures ménagères, ni dans les flammes ou l'eau. Les cellules de batterie rechargeables/piles doivent être collectées, recyclées ou éliminées en conformité avec les réglementations se rapportant à l'environnement.

Seulement pour les pays de l'Union

Européenne :

Les cellules de batterie rechargeables/piles usées ou défectueuses doivent être recyclées conformément à la directive européenne 91/157/CEE.

Les cellules de batterie rechargeables/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.

34 | Español

12 Coperchio del vano batterie

- giver et vandret laserniveau,

- giver et lodret laserniveau,

- giver to lodrette laserniveauer,

- giver et vandret laserniveau samt to lodrette laserniveauer.

Battericeller/batterier:

Battericeller/batterier:
