Type de produit	Télémètre laser
Marque	Bosch
Modèle	GLM 30 Professional
Plage de mesure	0,15 à 30 m
Précision de mesure	±2 mm (typique)
Classe laser	2
Longueur d'onde laser	635 nm
Indice de protection	IP54
Alimentation	2 piles AAA (1,5 V)
Autonomie	Environ 5 000 mesures
Dimensions (L x l x H)	Environ 100 x 30 x 60 mm
Poids (avec piles)	Environ 100 g
Fonctions principales	Mesure de distance, surface, volume ; mesure continue ; fonction Min/Max ; niveau à bulle ; affichage rétroéclairé
Mémoire	Dernières 10 mesures
Arrêt automatique	Oui (après env. 5 min d'inactivité)
Entretien et nettoyage	Nettoyer la lentille et le boîtier avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas regarder directement dans le faisceau laser ; ranger hors de portée des enfants
Pièces détachées et réparabilité	Piles standard AAA ; l'appareil n'est pas réparable par l'utilisateur ; contacter un centre agréé Bosch en cas de panne
Accessoires inclus	Piles, étui de protection, dragonne
Garantie	2 ans (selon conditions Bosch)

FOIRE AUX QUESTIONS - GLM 30 Professional BOSCH

Comment allumer et mesurer avec le GLM 30 Professional ?

Appuyez sur la touche Marche/Mesure pour allumer l'appareil. Visez la cible et appuyez à nouveau pour effectuer une mesure. La distance s'affiche immédiatement.

Quelle est la précision de ce télémètre ?

La précision typique est de ±2 mm dans des conditions favorables. Pour une précision maximale, utilisez l'appareil sur une surface stable et propre.

Comment passer d'une unité de mesure à une autre ?

Appuyez sur la touche Unité (souvent marquée 'u' ou une icône) pour basculer entre mètres, pieds/pouces et autres unités.

Que faire si l'écran affiche 'Error' ou un résultat incohérent ?

Vérifiez que la surface cible est réfléchissante ou utilisez une plaque cible. Nettoyez la lentille avec un chiffon doux. Évitez les mesures en plein soleil ou sur des surfaces très brillantes.

Comment utiliser la fonction de mesure continue ?

Maintenez la touche Marche/Mesure enfoncée pendant environ 2 secondes pour activer le mode continu. L'appareil mesure en boucle et affiche la distance en temps réel. Appuyez une fois pour arrêter.

Comment changer les piles ?

Ouvrez le compartiment à piles situé à l'arrière de l'appareil. Insérez 2 piles AAA neuves en respectant la polarité. Refermez le couvercle.

Le GLM 30 est-il étanche ?

Il est certifié IP54, ce qui signifie qu'il résiste aux projections d'eau et à la poussière, mais ne peut pas être immergé.

Comment effacer la dernière mesure ou la mémoire ?

Appuyez brièvement sur la touche Effacer/Retour pour supprimer la dernière valeur. Pour effacer toute la mémoire, maintenez-la enfoncée quelques secondes.

Peut-on utiliser cet appareil en extérieur ?

Oui, mais la portée peut être réduite en plein soleil. Utilisez la cible de mesure fournie ou une surface blanche pour améliorer la visibilité.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'état des piles : remplacez-les si elles sont usées. Assurez-vous que le compartiment est bien fermé. Si le problème persiste, contactez le service après-vente Bosch.

MODE D'EMPLOI GLM 30 Professional BOSCH

Avertissements de sécurité

Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte. Si l'appareil de mesure n'est pas utilisé conformément aux présentes instructions, les dispositifs de protection intégrés dans l'appareil sont susceptibles d'être endommagés.

Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles. CONSERVEZ CES INSTRUCTIONS DANS UN LIEU SÛR ET REMETTEZ-LES À TOUT NOUVEL UTILISATEUR DE L'APPAREIL DE MESURE.

▶ Attention – si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement.
Cet appareil de mesure est fourni avec une plaque d'avertissement (dans la représentation de l'appareil de mesure se trouvant sur la page des graphiques elle est marquée du numéro 6).

- Avant la première mise en service, recouvrir le texte de la plaque d'avertissement par l'autocollant fourni dans votre langue.

Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser. Vous risquez sinon d'éblouir des personnes, de causer des accidents ou de blesser les yeux.

Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau. Ne jamais apporter de modifications au dispositif laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de protection. Les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser.
▶ Ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière. Les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs.
▶ Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil de mesure.
▶ Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance. Ils risqueraient d'éblouir d'autres personnes par mégarde.
▶ Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. L'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs.
▶ Ne jamais apporter de modifications au dispositif laser.

Description et performances du produit

Dépliez le volet sur lequel l'appareil de mesure est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.

Utilisation conforme

L'appareil de mesure est destiné à la mesure de distances, de longueurs, de hauteurs et d'écartements. L'appareil de mesure est conçu pour les mesures en intérieur.

Bosch Power Tools 1 609 92A 25N | (18.12.15)

30 | Français

Caractéristiques techniques

Télémettre laser GLM 30
N° d'article	3 601 K72 5.. 3 601 K72 57.
Portée (typique)	0,15-30 mA)	0,15-30 mA)
Portée (typique, dans des conditions défavorables)	20 mB)	20 mB)
Précision de mesure (typique) ±2,0mm	A)	±2,0mmA)
Précision de mesure (typique, dans des conditions défavorables)	±3,0mmB)	±3,0mmB)
Plus petite unité d'affichage 1 mm 1 mm
Température de fonctionnement	-10 °C...+45°C	-10 °C...+45°C
Température de stockage	-20 °C...+70 °C	-20 °C...+70 °C
Humidité relative de l'air max.	90%	90%
Classe laser	2	2
Type de laser	635 nm, <1 mW	635 nm, <1 mW
Diamètre du faisceau laser env.(à 25 °C)
- à une distance de 10 m	9 mmC)	9 mmC)
- à une distance de 30 m	27 mmC)	27 mmC)
Coupure automatique après env.
- Laser
- Appareil de mesure(sans mesure)	20 s	20 s
	5 min	5 min
Poids suivant EPTA-Procedure01:2014	0,09 kg	0,09 kg
Dimensions	105 x 41 x 24 mm	105 x 41 x 24 mm
Type de protection	IP 54 (protection contre la poussière et les projections d'eau)D)	IP 54 (protection contre la poussière et les projections d'eau)D)
Piles	2 x 1,5 V L R O 3 (AAA)2 x 1,5 V L R O 3 (AAA)
Cellules de batterie rechargeables	2 x 1,2 V H R O 3 (AAA)2 x 1,2 V H R O 3 (AAA)
Nombre de mesures par jeu de piles	5000	5000

1 609 92A 25N | (18.12.15) Bosch Power Tools

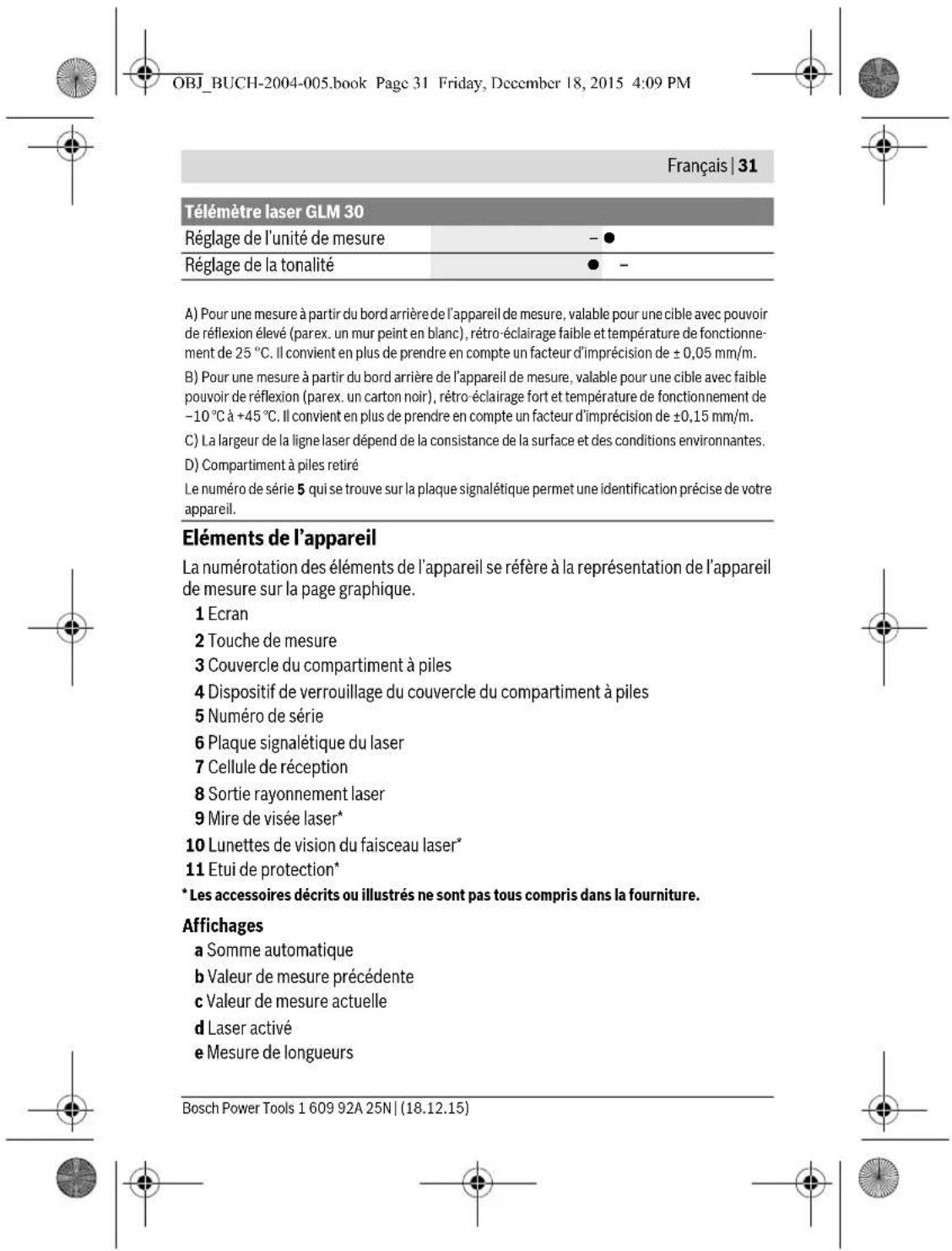

	Français | 31
Télémettre laser GLM 30
Réglage de l'unité de mesure	- ●
Réglage de la tonalité	● -

A) Pour une mesure à partir du bord arrière de l'appareil de mesure, valable pour une cible avec pouvoir de réflexion élevé (parex. un mur peint en blanc), rétro-éclairage faible et température de fonctionnement de 25 °C. Il convient en plus de prendre en compte un facteur d'imprécision de ± 0,05 mm/m.

B) Pour une mesure à partir du bord arrière de l'appareil de mesure, valable pour une cible avec faible pouvoir de réflexion (parex. un carton noir), rétro éclairage fort et température de fonctionnement de -10^ à +45^ . Il convient en plus de prendre en compte un facteur d'imprécision de ± 0,15mm / m .

C) La largeur de la ligne laser dépend de la consistance de la surface et des conditions environnantes.

D) Compartiment à piles retiré

Le numéro de série 5 qui se trouve sur la plaque signalétique permet une identification précise de votre appareil.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.

1 Ecran
2 Touche de mesure
3 Couvercle du compartiment à piles
4 Dispositif de verrouillage du couvercle du compartiment à piles
5 Numéro de série
6 Plaque signalétique du laser
7 Cellule de réception
8 Sortie rayonnement laser
9 Mire de visée laser*
10 Lunettes de vision du faisceau laser*
11 Etui de protection*

* Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture.

Affichages

a Somme automatique
b Valeur de mesure précédente
c Valeur de mesure actuelle
d Laser activé
e Mesure de longueurs

Bosch Power Tools 1 609 92A 25N | (18.12.15)

revenir à la température ambiante avant de le remettre en marche. Des températures extrêmes ou de forts changements de température peuvent réduire la précision de l'appareil de mesure.

Evitez les chocs ou les chutes de l'appareil de mesure. Lorsque l'appareil de mesure a été soumis à de fortes sollicitations extérieures, effectuez toujours un contrôle de précision avant de continuer à travailler (voir « Contrôle de précision de la mesure des distances », page 35).

Mise en marche/arrêt

Pour mettre en marche l'appareil de mesure, appuyez brièvement sur la touche de mesure 2. L'appareil de mesure et le laser sont activés.

▶ Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation. D'autres personnes pourraient être éblouies par le faisceau laser.

Pour arrêter l'appareil de mesure, appuyer de façon prolongée sur la touche de mesure 2.

Processus de mesure (voir figure A)

Après sa mise en marche, l'appareil de mesure se trouve dans le mode Mesure de longueurs.

Le plan de référence pour la mesure est toujours le bord arrière de l'appareil de mesure.

Placez l'appareil de mesure au point de départ souhaité de la mesure (parex. contre un mur).

Pour déclencher la mesure, appuyez brièvement sur la touche de mesure 2. Le faisceau laser s'éteint. Pour réactiver le faisceau laser, appuyez brièvement sur la touche de mesure 2. Pour déclencher une nouvelle mesure, appuyez à nouveau brièvement sur la touche de mesure 2.

▶ Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier.

Note : La valeur de mesure s'affiche normalement dans un délai allant de 0,5 s à 4 s. La durée de mesure dépend de la distance, des conditions de luminosité et des propriétés de réflexion de la surface cible. Au terme de la mesure, le faisceau laser s'éteint automatiquement.

Somme automatique (voir figure B)

La fonction « Somme automatique » affiche automatiquement la somme de toutes les valeurs mesurées (utile par ex. lors du calcul de matériaux).

Bosch Power Tools 1 609 92A 25N | (18.12.15)

Français | 35

Eclairage de l'écran

L'éclairage de l'écran reste activé en permanence. 10 s après le dernier actionnement d'une touche, l'intensité de l'éclairage diminue pour économiser les piles. Après 30 s d'inactivité, l'éclairage de l'écran s'éteint automatiquement.

Instructions d'utilisation

Indications générales

La cellule de réception 7 et la sortie du faisceau laser 8 ne doivent pas être couvertes lors d'une mesure.

L'appareil de mesure doit rester immobile pendant les mesures. Posez-le pour cette raison sur une surface stable ou appuyez-le contre un rebord.

Influences sur la plage de mesure

La portée est fonction des conditions de luminosité et des propriétés de réflexion de la surface cible. Pour améliorer la visibilité du faisceau laser en cas de forte luminosité ambiante, portez les lunettes de vision du faisceau laser 10 (accessoire) et utilisez la mire de visée laser 9 (accessoire) ou bien faites en sorte que la surface cible se trouve dans l'ombre.

Influences sur le résultat de mesure

En raison de phénomènes physiques, il n'est pas exclu que les mesures effectuées sur des surfaces différentes donnent des résultats erronés. Ce sont par ex. :

- les surfaces transparentes (telles que verre, eau),

- les surfaces réfléchissantes (telles que métal, verre),

- les surfaces poreuses (telles que matériaux isolants),

- les surfaces à relief (telles que crépi, pierre naturelle).

Le cas échéant, utilisez la mire de visée laser 9 (accessoire) pour ces surfaces.

Les mesures erronées sont également possibles sur les surfaces visées en biais.

Des couches d'air à températures différentes ou les réfléchissements indirects peuvent également influencer la valeur de mesure.

Contrôle de précision de la mesure des distances

La précision de mesure de l'appareil de mesure peut être vérifiée de la manière suivante :

- Choisissez une distance à mesurer invariable dans le temps, dont la longueur (de 3 à 10 m) vous est parfaitement connue (par ex. largeur d'une pièce, largeur d'une porte). La mesure est à effectuer dans des conditions favorables, par exemple à l'intérieur d'une pièce en choisissant une surface cible lisse et bien réfléchissante.

- Mesurez la distance 10 fois de suite.

Bosch Power Tools 1 609 92A 25N | (18.12.15)

Dans des conditions favorables, l'écart des valeurs mesurées par rapport à la valeur moyenne ne doit pas excéder ±4 mm. Consignez par écrit les valeurs mesurées pour pouvoir effectuer ultérieurement des mesures de précision comparatives.

Défaut - Causes et remèdes

Cause Remède
Alerte de température (g) clignote, mesure n'est pas possible
L'appareil de mesure se trouve en dehors de la plage de température de fonctionnement allant de -10^ à +45^ .	Attendre jusqu'à ce que l'appareil de mesure ait atteint la température de fonctionnement
Affichage de « Error » sur l'écran
La surface cible réfléchit trop fortement (par ex. miroir) ou trop faiblement (par ex. tissu noir), ou la lumière ambiante est trop forte.	Utilisez la mire de visée laser 9 (accessoire)
La sortie du faisceau laser 8 ou la cellule de réception 7 sont couvertes de rosée (par ex. à cause d'un changement rapide de température).	A l'aide d'un chiffon mou, essuyez et séchez la sortie du faisceau laser 8 ou la cellule de réception 7
La somme automatique calculée est supérieure à 99999 m.	Divisez les calculs en étapes intermédiaires
Résultat de mesure invraisemblable
La surface cible ne réfléchit pas précisément (par ex. eau, verre). Couvrez la surface cible
La sortie du faisceau laser 8 ou la cellule de réception 7 est couverte.	Dégagez la sortie du faisceau laser 8 ou la cellule de réception 7
Obstacle dans le tracé du faisceau laser	Le point laser doit reposer complètement sur la surface cible.
L'affichage reste inchangé ou l'appareil de mesure réagit de manière imprévue à une pression sur une touche
Erreur de logiciel Retirez les piles et redémarrez l'appareil de mesure après les avoir remises en place.
L'appareil de mesure gère son bon fonctionnement à chaque mesure. S'il détecte un défaut, tous les affichages se mettent à clignoter. En pareil cas ou si les préconisa-

1 609 92A 25N | (18.12.15) Bosch Power Tools

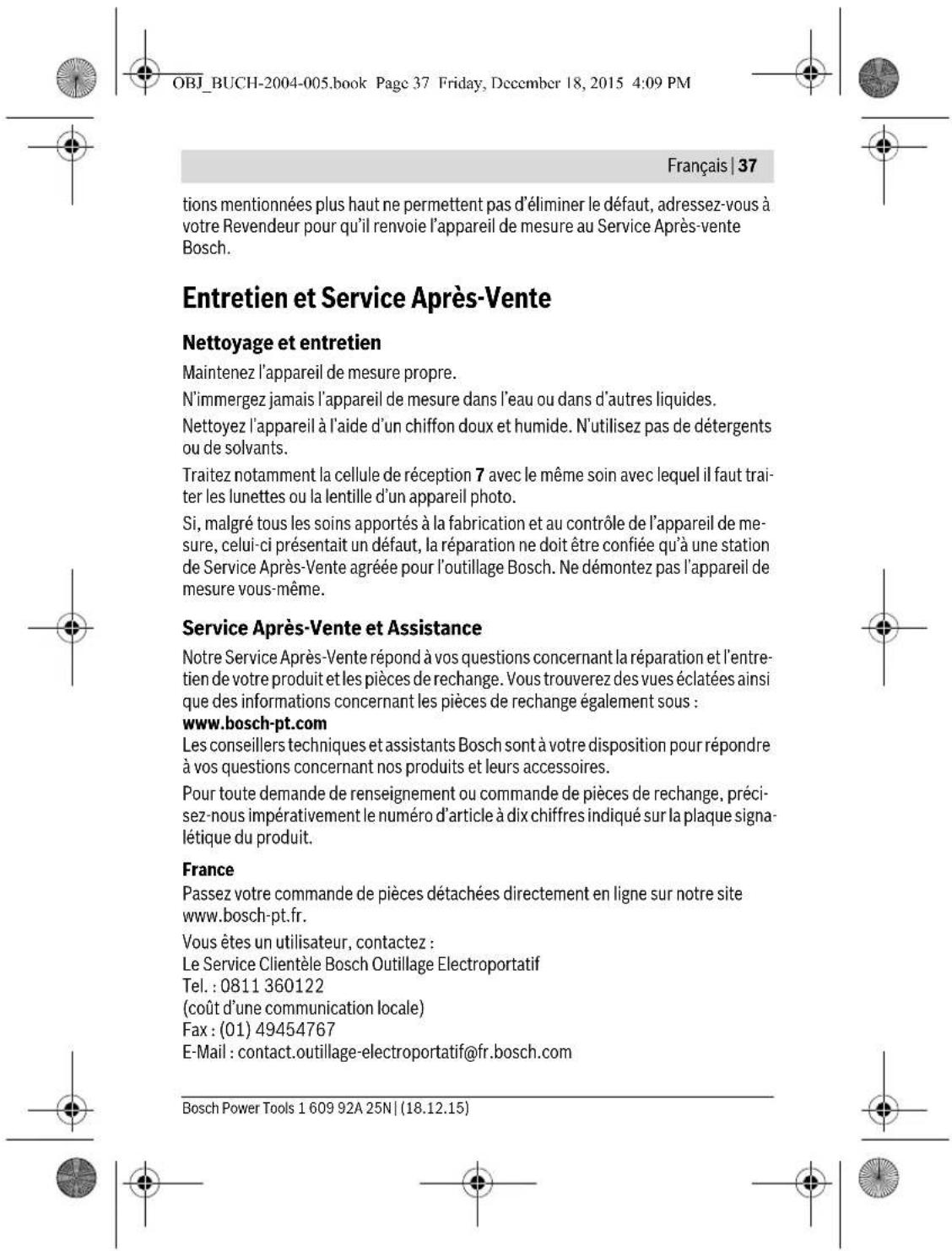

Français | 37

tions mentionnées plus haut ne permettent pas d'éliminer le défaut, adressez-vous à votre Revendeur pour qu'il renvoie l'appareil de mesure au Service Après-vente Bosch.

Entretien et Service Après-Vente

Nettoyage et entretien

Maintenez l'appareil de mesure propre.

N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides.

Nettoyez l'appareil à l'aide d'un chiffon doux et humide. N'utilisez pas de détergents ou de solvants.

Traitez notamment la cellule de réception 7 avec le même soin avec lequel il faut traiter les lunettes ou la lentille d'un appareil photo.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil de mesure, celui-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour l'outillage Bosch. Ne démontez pas l'appareil de mesure vous-même.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel.: [phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Bosch Power Tools 1 609 92A 25N | (18.12.15)

Les cellules de batterie rechargeables/piles dont on ne peut plus se servir peuvent être déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Sous réserve de modifications.
