GLL 3-80 P Professional - Dálkoměr BOSCH - Bezplatný návod k obsluze

Typ produktu	Křížový laserový nivelační přístroj
Značka	Bosch
Model	GLL 3-80 P Professional
Použití	Profesionální
Laserová technologie	Červený diodový laser 635 nm
Počet linií	3 (2 horizontální, 1 vertikální)
Dosah bez přijímače	Až 20 m (průměr)
Dosah s přijímačem	Až 80 m (průměr)
Přesnost nivelace	±0,3 mm/m
Rozsah samočinné nivelace	±4°
Doba nivelace	Přibližně 4 s
Provozní teplota	-10 °C až 50 °C
Stupeň krytí	IP54 (chráněno proti stříkající vodě a prachu)
Napájení	4 alkalické baterie AA 1,5 V
Výdrž	Přibližně 30 h (nepřetržitě)
Hmotnost	0,65 kg (s bateriemi)
Rozměry (D x Š x V)	130 x 70 x 120 mm
Obsah dodávky	Laserový nivelační přístroj, 4 baterie AA, laserový přijímač, nástěnný držák, přepravní kufr
Údržba a čištění	Čistěte výstupní okénka laseru měkkým suchým hadříkem. Nepoužívejte rozpouštědla. V případě potřeby vyměňte baterie.
Bezpečnost	Třída laseru 2 (≤ 1 mW, nedívat se přímo do paprsku). Používejte pouze příslušenství doporučené společností Bosch.
Opravitelnost	Opravu provádí pouze autorizovaný servis Bosch. Náhradní díly viz návod.

Často kladené otázky - GLL 3-80 P Professional BOSCH

Jak zapnout laserový nivelační přístroj GLL 3-80 P?

Stiskněte tlačítko zapnutí/vypnutí na boku. Laser se zapne a automaticky se samočinně vyrovná. Požadovaný režim provozu vyberete opakovaným stisknutím tlačítka.

Jaký je maximální dosah tohoto laserového nivelačního přístroje?

Bez přijímače je dosah přibližně 20 m v průměru. S laserovým přijímačem Bosch LR 7 může dosah dosáhnout až 80 m v průměru v závislosti na světelných podmínkách.

Jak vyměnit baterie v GLL 3-80 P?

Otevřete přihrádku na baterie umístěnou pod přístrojem. Vložte 4 baterie AA 1,5 V při dodržení polarity (+/-). Zavřete víčko. Pro optimální výdrž používejte alkalické baterie.

Laserový nivelační přístroj se samočinně nevyrovnává, co dělat?

Zkontrolujte, zda je přístroj umístěn na stabilním povrchu a úhel sklonu nepřesahuje ±4°. Pokud se samočinná nivelace nespustí, mohou být baterie slabé nebo je přístroj vadný. Obraťte se na servis Bosch.

Mohu tento laserový nivelační přístroj používat venku?

Ano, přístroj má stupeň krytí IP54, je tedy odolný proti prachu a stříkající vodě. Pro lepší viditelnost venku použijte laserový přijímač Bosch LR 7.

Jak čistit výstupní okénka laseru?

Použijte měkký suchý hadřík. V případě potřeby hadřík mírně navlhčete vodou. Nikdy nepoužívejte chemické přípravky nebo rozpouštědla, která by mohla poškodit povrch.

Co dělat, když laserový paprsek zeslábne nebo je přerušovaný?

Zkontrolujte stav baterií a v případě potřeby je vyměňte. Vyčistěte výstupní okénka laseru. Pokud problém přetrvává, kontaktujte autorizované servisní středisko Bosch.

Je tento laserový nivelační přístroj kompatibilní se stativem?

Ano, GLL 3-80 P má závit 1/4 palce (20 závitů na palec) pro montáž na stativ. Pro optimální stabilitu použijte profesionální stativ.

Jak poznám, že je nivelační přístroj správně zkalibrován?

Umístěte přístroj na rovný povrch. Zapněte jej a počkejte na samočinné vyrovnání. Zkontrolujte laserovou linii vzhledem ke známému referenčnímu bodu. V případě pochybností proveďte jednoduchý test: otočte přístroj o 180° a porovnejte linie. Úplný postup naleznete v návodu.

Jaká je záruční doba pro tento produkt?

Bosch Professional poskytuje záruku 3 roky od data nákupu za předpokladu registrace online do 4 týdnů od nákupu. Uschovejte si fakturu a zaregistrujte se na webu Bosch Professional.

NÁVOD K OBSLUZE GLL 3-80 P Professional BOSCH

cs Původní návod k použivání

sk Povodny návod na použitie

Bezpečnostní předpisy

Čtěte a respektujte veškeré pokyny, aby se s měřicím přístrojem pracovalo bezpečně a spolehlivě. Nikdy nezpůsobte varovné štítky na měřicím přístroji nerozpoznatelné. TYTO POKYNY DOBŘE USCHOVEJTE.

Pozor - pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.
▶ Měříci přístroj se dodává s varovným štitkem v anglickém jazyce (v zobrazení měřícího přístroje na grafické straně označený číslem 13).

Laserové záření třídy 2 nedívejte se do paprsku IEC 60825·1:2007-03 <1 mW, 640 nm

▶ Pred prvním uvedením do provozu přelepte anglický text varovného štítku přiloženou samolepkou ve Vašem národním jazyce.
Nikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se do paprsku laseru nedívejte. Tento měřící přístroj vytváří laserové záření třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.
Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
▶ Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

▶ Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
Nenechte děti používat laserový měřící přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřicím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Nedávejte měřící přístroj a cílovou tabulku laseru 15 do blízkosti kardiostimulátorů. Díky magnetům měřícího přístroje a cílové tabulky laseru se vytváří pole, jež může omezovat funkci kardiostimulátorů.

Udržujte měřici přístroj a cílovou tabulku laseru 15 daleko od magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů měřícího přístroje a cílové tabulky laseru může dojít k nevratným ztrátám dat.

Funkční popis

Otočte vyklápěcí stranu se zobrazením měřícího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.

Určující použití

Měřicí přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar.

130 | Česky

Technická data

Přímkový laser GLL 3-80 P
	Professional
Objednací číslo 3 601 K63 300
Pracovní rozsah1)
- standardně	20 m
- s pulzní funkcí	15 m
- s přijímačem laseru	5-80 m
Přesnost nivelace	± 0,2 mm/m
Rozsah samonivelace typicky	± 4°
Doba nivelace typicky	<4 s
Provozní teplota	-10 °C ... +40 °C
Skladovací teplota	-20 °C ... +70 °C
Relativní vlhkost vzduchu max.	90 %
Třída laseru	2
Typ laseru	640 nm, <1 mW
C6	1
nejkratší délka impulzu	1/1600 s
Otvor stativu	1/4", 5/8"
Baterie	4 x 1 , 5 V L R 0 6 ( A A )
Provozní doba
- se 3 laserovými rovinami	5 h
- se 2 laserovými rovinami	9 h
- s 1 laserovou rovinou	18 h
Hmotnost podle EPTA-Procedure 01/2003	0,75 kg
Rozměry	159 x 141 x 75 mm
Stupeň krytí	IP 54 (ochrana proti prachu a stříkající vodě)

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.
Dbejte prosím objednaciho čísla na typovém štítku Vašeho měřicího přístroje, obchodní označení jednotlivých měřicích přístrojů se může měnit.
K jednoznačné identifikaci Vašeho měříciho přístroje slouží sériové číslo 14 na typovém štítku.

Česky | 131

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.

1 Výstupní otvor laserového paprsku
2 Výstraha baterie
3 Tlačitko pulzní funkce
4 Tlačítko druhů provozu
5 Ukazatel pulzní funkce
6 Ukazatel práce bez nivelační automatiky

7 Spínač

8 Magnety

9 Upnutí pro stativ 5/8"

10 Upnutí pro stativ 1/4"

11 Aretace krytu prihrádky pro baterie

12 Kryt přihrádky baterie

13 Varovný štítek laseru

14 Sériové číslo

15 Cílová tabulka laseru

16 Měřící deska s patkou*

17 Přijímač laseru*

18 Ochranná taška*

19 Univerzální úchytka*

20 Brýle pro práci s laserem*

21 Stativ*

22 Měřicí lat*

* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Montáž

Nasazení/výměna baterií

Pro provoz měřícího přístroje je doporučeno používaní alkalicko-manganových baterií.

Pro otevření krytu přihrádky pro baterie 12 posuňte aretaci 11 ve směru šipky a kryt přihrádky pro baterie odklopte. Vložte baterie. Dbejte přitom na správnou polaritu podle zobrazení na vnítřní straně krytu přihrádky pro baterie.

Oslábnou-li baterie, zazní jeden jediný signální tón s trváním 5 s. Výstraha baterie 2 bliká setrvale červeně. Měřící přístroj lze ještě necelé 2 h provozovat.

Jsou-li baterie při zapnutí měřícího přístroje slabé, zazní tento 5 s trvající signální tón bezprostředně po zapnutí měřícího přístroje.

Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delším skladování korodovat a samy se vybít.

Provoz

Uvedení do provozu

Při provozu měřicího přístroje znějí za určitých podmínek hlasité signální tóny. Držte proto měřící přístroj daleko od ucha příp. od jiných osob. Hlasitý tón může poškodit sluch.

▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.

▶ Nevystavujte měříci přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

Zabraňte prudkým nárazům nebo pádům měřícího přístroje. Po silných vnějších vli- vech na měřící přístroj by se měla před další prací vždy provést kontrola přesnosti (viz „Přesnost nivelace“).

▶ Pokud měřící přístroj přepravujete, vypněte jej. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

132 | Česky

Zapnutí - vypnutí

Pro zapnutí měřicího přístroje posuňte spínač 7 do polohy „☑ on“ (pro práce bez nivelační automatiky) nebo do polohy „☑ on“ (pro práce s nivelační automatikou). Měřicí přístroj vysílá ihned po zapnutí z výstupních otvorů 1 laserové přímky.

Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti.

Pro vypnutí měřícího přístroje posuňte spínač 7 do polohy „off“. Při vypnutí se kyvná jednotka zajistí.

Při překročení nejvyšší dovolené provozní teploty 45 °C následuje vypnutí kvůli ochraně diody laseru. Po ochlazení je měřící přístroj opět připraven k provozu a lze jej znovu zapnout.

Deaktivace vypinaci automatiky

Nestiskne-li ca. 30 min na měřícím přístroji žádné tlačítko, pak se kvůli šetření baterií měřící přístroj automaticky vypne.

Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžete bud' posunout spínač 7 nejprve do polohy „off“ a poté měřící přístroj opět zapnout nebo jednou stisknout tlačitko druhů provozu 4 nebo tlačitko pulzní funkce 3. Pro deaktivaci vypínací automatiky podržte (při zapnutém měřicím přístroji) minimálně 3 s stisknuté tlačitko druhů provozu 4. Je-li vypínací automatika deaktivovaná, zablikají krátce kvůli potvrzení laserové paprsky.

Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

Pro aktivaci automatického vypnutí měřící přístroj vypněte a znovu zapněte nebo místo toho podržte minimálně 3 s stisknuté tlačítko druhů provozu 4.

Deaktivace signálního tónu

Po zapnutí měřícího přístroje je signální tón vždy aktivovaný.

Pro deaktivaci resp. aktivaci signálního tónu stiskněte současně tlačitko druhů provozu 4 a tlačitko pulzní funkce 3 a podržte je minimálně 3 s stlačené.

Jak při aktivaci, tak i při deaktivaci zazní pro potvrzení tři krátké signální tóny.

Druhy provozu

Měřicí přístroj disponuje několika druhy provozu, mezi kterými můžete kdykoli měnit:

• vytvoření jedné vodorovné laserové roviny,
• vytvoření jedné svislé laserové roviny,
• vytvoření dvou svislých laserových rovin,
• vytvoření jedné vodorovné laserové roviny a též dvou svislých laserových rovin.

Po zapnutí vytvoří měřicí přístroj jednu vodorovnou laserovou rovinu. Pro změnu druhu provozu stlačte tlačitko druhů provozu 4.

Všechny druhy provozu lze zvolit jak s nivelační automatikou, tak i bez ní.

Pulzní funkce

Pro práce s přijímačem laseru 17 musí být – nezávisle na zvoleném druhu provozu – aktivována pulzní funkce.

V pulzní funkci blikají laserové přímky s velmi vysokou frekvenci a budou tím zjevné pro přijímač laseru 17.

Pro zapnutí pulzní funkce stlačte tlačitko 3. Při zapnuté pulzní funkci svítí ukazatel 5 zeleně.

Pro lidské oko je viditelnost laserových přímek při zapnuté pulzní funkci snížena. Proto pro práce bez přijímače laseru pulzní funkci novým stlačením tlačítka 3 vypněte. Při vypnuté pulzní funkci zhasne ukazatel 5.

Nivelační automatika

Práce s nivelační automatikou

Měřící přístroj dejte na vodorovný, pevný podklad, upevněte jej na úchytku 19 nebo na stativ 21.

Pro práce s nivelační automatikou posuňte spínač 7 do polohy „ 📋 on“.

Nivelační automatika automaticky vyrovná nerovnosti uvnitř rozsahu samonivelace ±4°. Nivelace je ukončena, jakmile se už laserové přímky nepohybují.

Není-li automatická nivelace možná, např. proto, že se plocha stanoviště měřícího přístroje odchyluje více než 4° od horizontály, začnou laserové přímky v rychlém taktu blikat. Při aktivovaném signálním tónu zazní na maximálně

30 s v rychlém taktu signální tón. Po dobu 10 s po zapnutí je tento alarm deaktivovaný, aby se umožnilo seřízení měřícího přístroje.

Měřící přístroj postavte vodorovně a vyčkejte samonivelace. Jakmile se měřící přístroj nachází uvnitř rozsahu samonivelace ±4°, svití laserové paprsky trvale a signální tón se vypne.

Při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje. Po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabránilo chybám.

Práce bez nivelační automatiky

Pro práce bez nivelační automatiky posuňte spínač 7 do polohy „on“. Při vypnuté nivelační automatice svítí ukazatel 6 červeně a laserové přímky 30 s blikají v pomalém taktu.

Při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad. Laserové přímky už neprobíhají nutně vzájemně kolmo.

Přesnost nivelace

Vlivy na presnost

Největším vlivem působí teplota okolí. Zvláště od podlahy nahoru probíhající teplotní rozdíly mohou paprsek laseru odchýlit.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli by jste měřící přístroj od měřené dráhy 20 m vždy namontovat na stativ. Mimo to postavte měřící přístroj podle možností do středu pracovní plochy.

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem specifikované vlivy (jako např. pády nebo prudké nárazy). Zkontrolujte proto před každým začátkem práce přesnost měřicího přístroje.

Zkontrolujte pokaždé nejprve přesnost nivelace vodorovné laserové přímky a poté přesnost nivelace svislých laserových přímek.

Pokud by měřící přístroj při jedné z kontrol překročil maximální odchylku, pak jej nechte v servisu Bosch opravit.

Kontrola vodorovné presnosti nivelace příčné osy

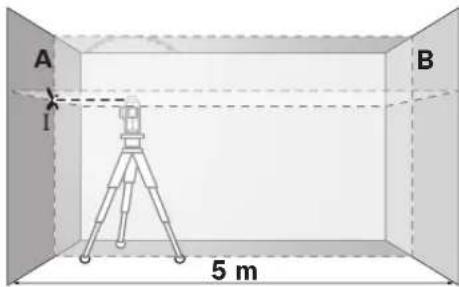

Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na pevném základu mezi dvěma stěnami A a B.

- Namontujte měřicí přístroj blízko stěny A na stativ nebo jej položte na pevný, rovný podklad. Měřicí přístroj zapněte v provozu s nivelační automatikou. Zvolte druh provozu, v němž se vytvoří jedna vodorovná laserová rovina a též jedna svislá laserová rovina čelně před měřicím přístrojem.

- Nasměrujte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, na němž se laserové přímky na stěně A kříží (bod I).

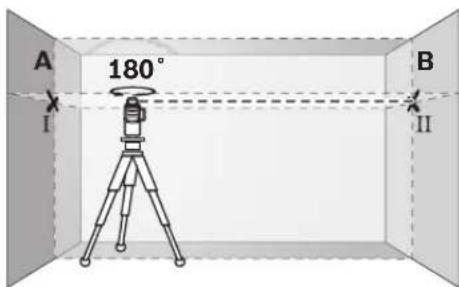

- Otočte měřící přístroj o 180°, nechte jej zni- velovat a označte střed křížení přímek laseru na protější stěně B (bod II).

134 | Česky

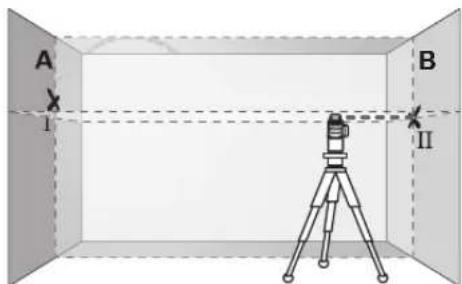

- Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B, zapněte jej a nechte znivelovat.

– Výrovnejte měřící přístroj výškově tak (s pomocí stativu nebo případně podložením), aby bod křížení přímek laseru přesně zasáhl předtím označený bod II na stěně B.

• Otočte měřící přístroj o 180° bez změny výšky. Nasměrujte jej na stěnu A tak, aby svislá přímka laseru běžela skrz již označený bod I. Nechte měřící přístroj znivelovat a označte bod krížení přímek laseru na stěně A (bod III).
• Rozdíl d obou označených bodů I a III na stěně A udává skutečnou výškovou odchylku měříciho přístroje podél příčné osy.

Na měřící dráze 2 x 5 m = 10 m činí maximální přípustná odchylka:

10 m x ±0,2 mm/m = ±2 mm.

Rozdíl d mezi body I a III smí tedy činit nejvýše 2 mm.

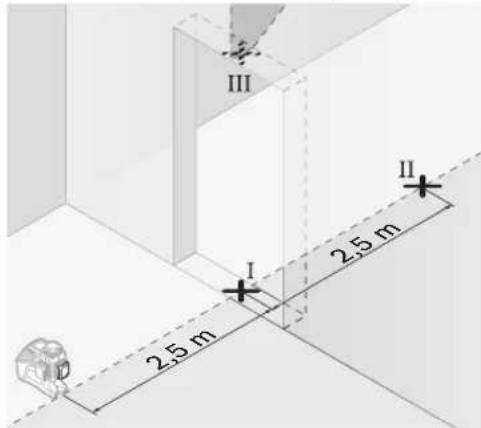

Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném základu) na každé straně dveří nejméně 2,5 m místa.

- Postavte měřicí přístroj ve vzdálenosti 2,5 m od otvoru dveří na pevný, rovný podklad (nikoli na stativ). Měřicí přístroj zapněte v provozu s nivelační automatikou. Zvolte druh provozu, v němž se vytvoří jedna svislá laserová rovina čelně před měřicím přístrojem.

- Označte střed svislé přímky laseru na podlaze otvoru dveří (bod I), ve vzdálenosti 5 m na druhé straně otvoru dveří (bod II) a též na horním okraji otvoru dveří (bod III).

• Otočte měřící přístroj o 180° a postavte jej na druhé straně otvoru dveří přímo za bod II. Nechte měřící přístroj znivelovat a vyrovnejte svislou přímku laseru tak, aby její střed procházel přesně body I a II.
  – Označte střed přímky laseru na horním okraji otvoru dveří jako bod IV.

Česky | 135

• Rozdíl d obou označených bodů III a IV udává skutečnou odchylku měřícího přístroje od vertikály.
• Změřte výšku otvoru dveří.

Opakujte postup měření pro druhou svislou laserovou přímku. Zvolte k tomu druh provozu, v němž se vytvoří jedna svislá laserová rovina bokem vedle měřicího přístroje, a měřicí přístroj otočte před začátkem procesu měření o 90°.

Maximální přípustnou odchylku vypočítáte následovně:

dvojnásobná výška otvoru dveří x 0,2 mm/m Příklad: při výšce otvoru dveří 2 m smí činit maximální odchylka

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Body III a IV smějí tedy při každém z obou měření ležet nejvýše 0,8 mm od sebe.

Pracovní pokyny

K označení použivejte pouze střed přímky laseru. Šířka laserové přímky se mění se vzdáleností.

Práce s cílovou tabulkou laseru

Cílová tabulka laseru 15 zlepšuje viditelnost laserového paprsku pri nepříznivých podmínkách a větších vzdálenostech.

Odrazivá polovina cílové tabulky laseru 15 zlepšuje viditelnost přímky laseru, skrz průsvitnou polovinu je paprsek laseru patrný i ze zadní strany cílové tabulky laseru.

Práce se stativem (příslušenství)

Stativ nabízí stabilní, výškově nastavitelný měřící podstavec. Měřící přístroj umístěte pomocí upnutí pro stativ 10 velikosti 1/4" na závit stativu 21 nebo běžného fotostativu. Pro upevnění na běžný stavební stativ použijte upnutí pro stativ 9 velikosti 5/8". Měřící přístroj pevně přišroubujte pomocí zajišťovacího šroubu stativu.

Upevnění pomocí univerzální úchytky (příslušenství) (viz obr. D)

S pomocí univerzální úchytky 19 můžete měřicí přístroj upevnit např. na svislých plochách, trubkách nebo magnetizovatelných materiálech. Univerzální úchytka je rovněž vhodná jako podlahový stativ a usnadňuje výškové vyrovnání měřícího přístroje.

Práce s měřicí deskou (příslušenství) (viz obrázky A–B)

S pomocí měřící desky 16 můžete prénést označení laseru na podlahu příp. výšku laseru na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k požadované výšce a na jiném místě je opět nanést. Tím odpadá přesné nastavení měřicího přístroje na prénášenou výšku.

Měřící deska 16 má reflexní vrstvu, která zlepšuje viditelnost laserového paprsku ve velké vzdálenosti ev. za silného slunečního záření.

Zesílení jasu lze rozpoznat jen tehdy, pokud se díváte na měřící desku rovnoběžně s paprskem laseru.

Práce s přijímačem laseru (příslušenství) (viz obr. D)

Při nepříznivých světelných poměrech (světlé okolí, přímý sluneční svit) a na větší vzdálenosti použijte pro lepší vyhledání laserových přímek přijímač laseru 17. Při pracech s přijímačem laseru zapněte pulzní funkci (viz „Pulzní funkce“, strana 132).

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.

Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu.

Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

Příklady práce (viz obrázky C-H)

Příklady možností použití měřícího přístroje naleznete na grafických stranách.

136 | Česky

Údržba a servis

Údržba a čištění

Uskladňujte a převážejte měřicí přístroj pouze v dodávané ochranné tašce nebo kufru.

Udržujte měřící přístroj vždy čistý.

Měřící přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.

Pokud by došlo přes pečlivou výrobu a zkušební metody u měřícího přístroje někdy k výpadku, nechte opravu provést v autorizovaném servisu pro elektronářadí Bosch. Měřící přístroj sami neotvírejte.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku měřícího přístroje.

V případě opravy zašlete měřící přístroj v ochranné tašce 18.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Měřící přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoško-zujícímu životní prostředí.

Pouze pro země EU:

Nevyhazujte měřící přístroje do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních záko-

nech musí být neupotřebitelné měřící přístroje rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátorové články/baterie:

Nevyhazujte akumulátorové články/baterie do domovního odpadu, do ohně nebo vody. Akumulátorové články/baterie se mají shromažďovat, recyklovat nebo ekologickým způsobem zlikvidovat.

Pouze pro země EU:

Podle směrnice 91/157/EHS musejí být vadné nebo vypotřebované akumulátorové články/baterie recyklovány.

Změny vyhrazeny.

Slovensky | 137

Bezpečnostné pokyny

▶ Nesmerujte laserový lůč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lůča, dokonca ani z vačšej vzdiale-nosti.

Deaktivovanie zvukového signálu

Pri práci s nivelačnou automatikou posuňte vypínač 7 do polohy „on“.

dvojitá výška otvoru dverí x 0,2 mm/m Príklad: Pri výške otvoru dverí 2 m smie mat' maximálna dovolená odchýlka hodnotu

Servisné stredisko a poradenská služba pre zákazníkov

Akumulátorové články/batérie:

Opotrebované akumulátorové články/batérie neodhadzujte do komunálneho odpadu, do ohňa ani do vody. Opotrebované akumulátorové články/batérie treba dat’ do zberu, na recykláciu alebo na likvidáciu neohrozujúcu životné prostredie.

Len pre krajiny EÚ:

Podl'a smernice 91/157/EHS treba dat' pokazené alebo opotrebované akumulátorové články/batérie na recykláciu.

Zmeny vyhradené.

146 | Magyar
