| Produkttyp | Korslinjelasernivå |
| Märke | Bosch |
| Modell | GLL 3-80 P Professional |
| Användning | Professionell |
| Laserteknik | Röd diodlaser 635 nm |
| Antal linjer | 3 (2 horisontella, 1 vertikal) |
| Räckvidd utan mottagare | Upp till 20 m (diameter) |
| Räckvidd med mottagare | Upp till 80 m (diameter) |
| Nivelleringsnoggrannhet | ±0,3 mm/m |
| Självnivelleringsområde | ±4° |
| Nivelleringstid | Cirka 4 s |
| Driftstemperatur | -10 °C till 50 °C |
| Skyddsklass | IP54 (skyddad mot vattenstänk och damm) |
| Strömförsörjning | 4 alkaliska AA-batterier 1,5 V |
| Drifttid | Cirka 30 h (kontinuerligt) |
| Vikt | 0,65 kg (med batterier) |
| Mått (L x B x H) | 130 x 70 x 120 mm |
| Leveransinnehåll | Lasernivå, 4 AA-batterier, lasermottagare, väggfäste, transportväska |
| Underhåll och rengöring | Rengör laserutgångsfönstren med en mjuk, torr trasa. Använd inte lösningsmedel. Byt batterier vid behov. |
| Säkerhet | Laserklass 2 (≤ 1 mW, titta inte direkt in i strålen). Använd endast tillbehör som rekommenderas av Bosch. |
| Reparationsmöjlighet | Reparation endast av auktoriserad Bosch-verkstad. Se bruksanvisningen för reservdelar. |
Vanliga frågor - GLL 3-80 P Professional BOSCH
Användarfrågor om GLL 3-80 P Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Avståndsmätare i PDF-format gratis! Hitta din manual GLL 3-80 P Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GLL 3-80 P Professional av märket BOSCH.
BRUKSANVISNING GLL 3-80 P Professional BOSCH
Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA VÄL VARA PÅ ANVISNINGARNA.
Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition.
Mätverktyget levereras med en varningssskylt på engelska (visas på bilden av mätverktyget på grafiksidan märkt med nummer 13).

Laserstrålen i klass 2 rikta inte blicken mot laserstrålen IEC 60825-1:2007-03 <1 mW, 640 nm
Klistra medföljande dekal i ditt eget språk över engelska texten på varningsskylten innan du tar elverktyget i bruk.
Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Detta mätverktyg alstrar laserstrålning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer.
▶ Lasersiktglasögonen får inte användas som skyddsglas-ögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls.
- Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas.
Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna.

Håll inte mätverktyget och inte heller lasermåltavlan 15 nära an pacemaker. Risk finns att magneterna i mätverktyget och lasermåltavlan alstrar ett fält som menligt kan påverka pacemakers funktion.
Håll mätverktyget och lasermåltavlan 15 på betryggande avständ från magnetiska data-media och magnetiskt känsliga apparater.
Magneterna i mätverktyget och lasermåltavlan kan leda till irreversibla dataförluster.
Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvisningen.
Ändamålsenlig användning
Mätverktyget är avsett för bestämning och kontroll av vägräta och lodräta linjer.








80 | Svenska
Tekniska data
| Linjelaser GLL 3-80 P | |
| Professional | |
| Produktnummer 3 601 K63 300 | |
| Arbetsområde1) | |
| - standard d | 20 m |
| - med pulsfunktion | 15 m |
| - med lasermottagare | 5–80 m |
| Nivelleringsnoggrannhet | ± 0,2 mm/m |
| Självivelleringsområde typiskt | ± 4° |
| Nivelleringstid typisk | <4 s |
| Driftstemperatur | -10 °C ... +40 °C |
| Lagringstemperatur | -20 °C ... +70 °C |
| Relativ luftfuktighet max. | 90 % |
| Laserklass | 2 |
| Lasertyp | 640 nm, <1 mW |
| C6 | 1 |
| kortaste impulstid | 1/1600 s |
| Stativfäste | 1/4", 5/8" |
| Batterier | 4 x 1 , 5 V L R 0 6 ( A A ) |
| Drifttid | |
| - med 3 lasernivåer | 5 h |
| - med 2 lasernivåer | 9 h |
| - med 1 lasernivå | 18 h |
| Vikt enligt EPTA-Procedure 01/2003 | 0,75 kg |
| Mått | 159 x 141 x 75 mm |
| Kapslingsklass | IP 54 (damm- och spolsäker) |
1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t. ex. direkt solbelysning).
Kontrollera mätverktygets produktnummer som finns på typskylten, handelsbeteckningarna för enskilda mätverktyg kan variera.
Seriennumret 14 på typskylten identifierar mätverktyget entydigt.
Svenska | 81
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan.
1 Utloppsöppning för laserstrålning
2 Batterivarning
3 Knapp för pulsfunktion
4 Funktionsknapp
5 Indikering av pulsfunktion
6 Indikering utan nivelleringsautomatik
7 Strömställare Till/Från
8 Magneter
9 Stativfäste 5/8"
10 Stativfäste 1/4"
11 Spärr på batterifackets lock
12 Batterifackets lock
13 Laservarningsskylt
14 Serienummer
15 Lasermåltavla
16 Mätplatta med fot*
17 Lasermottagare*
18 Skyddsfodral*
19 Universalfäste*
20 Lasersiktglasögon*
21 Stativ*
22 Mätstav*
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.
Montage
Insättning/byte av batterier
För mätverktyget rekommenderar vi alkali-mangan-batterier.
För att öppna batterifackets lock 12 skjut spärren 11 i pilens riktning och fäll upp batterifackets lock. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batterifacklockets insida.
När batterierna blir svaga avges en ljudsignal för 5 s. Batterivarningen 2 blinkar med rött ljus. Mätverktyget kan härefter användas högst 2 timmar.
När batterierna vid påslag av mätverktyget är svaga avges för 5 s en ljudsignal omedelbart efter det mätverktyget slagits på.
Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet.
Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring.
Drift
Driftstart
När mätverktyget används avges i vissa fall tydliga ljudsignaler. Håll därför mätverktyget på avständ från örat och andra personer. Den högljudda signalen kan skada hörseln.
Skydda mätverktyget mot väta och direkt solljus.
Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt.
▶ Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se "Nivelleringsnoggrannhet").
Koppla från mätverktyget före transport. Vid frånkoppling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraftiga rörelser.









82 | Svenska
In- och urkoppling
För Inkoppling av mätverktyget skjut strömställaren 7 till läget "on" (för arbeten utan nivelleringsautomatik) eller till läget "o n" beten med nivelleringsautomatik). Mätverktyget sänder genast efter inkoppling laserlinjer ur utloppsöppningarna 1.
Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ.
För urkoppling av mätverktyget skjut strömstäl- laren 7 till läget "off". Vid frånslag läses pen- delenheten.
Om den högsta tillåtna driftstemperaturen på 45 °C överskrids, stängs mätverktyget av för att skydda laserdioden. När mätverktyget svalnat är det åter driftklart och kan kopplas på.
Avaktivering av frånkopplingsautomatiken
När för ca 30 minuter ingen knapp trycks på mätverktyget stängs det automatiskt av för att skona batterierna.
Mätverktyget kan efter automatisk avstängning åter slås på genom att skjuta strömställaren 7 först till läget "off" och sedan slå på mätverktyget eller genom att trycka funktionsknappen 4 eller knappen för pulsfunktion 3.
Den automatiska avstängningen avaktiveras genom att (vid avstängt mätverktyg) trycka funktionsknappen 4 minst 3 s. Vid avaktiverad avstängningsautomatik blinkar laserstrålarna helt kort.
Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.
För att aktivera automatisk avstängning slå mätverktyget från och åter på eller håll funktionsknappen 4 minst 3 s nedtryckt.
Vid inkoppling av mätverktyget är signalen alltid aktiverad.
(för av) För avaktivering resp. aktivering av ljudsignalen tryck samtidigt funktionsknappen 4 och knappen för pulsfunktion 3 och håll dem nedtryckta minst 3 s.
Både aktiveringen och avaktiveringen bekräftas med tre korta ljudsignaler.
Driftsätt
Mätverktyget har ett flertal olika funktionssätt som kan bytas när som helst:
- Alstra ett vägrätt laserplan,
- Alstra ett lodrätt laserplan,
- Alstra två lodräta laserplan,
- Alstra ett vågrätt laserplan och två lodräta laserplan.
Efter inkopplingen visar mätverktyget ett vågrätt laserplan. Byt funktion genom att trycka på funktionsknappen 4.
Alla funktionssätt kan väljas med eller utan nivelleringsautomatik.
Pulsfunktion
För arbeten med lasermottagare 17 måste – oberoende av vald funktion – pulsfunktionen aktiveras.
Vid tillslagen pulsfunktion blinkar laserlinjerna med mycket hög frekvens och därför kan lasermottagaren 17 lätt registrera dem.
För tillslag av pulsfunktionen tryck på knappen 3. Vid tillslagen pulsfunktion lyser indikeringen 5 med grönt ljus.
Vid tillslagen pulsfunktion är laserlinjernas siktbarhet för människans öga reducerad. För arbeten utan lasermottagare slå därför från pulsfunktionen genom att på nytt trycka ned knappen 3. Vid frånslagen pulsfunktion slocknar indikeringen 5.








Nivelleringsautomatik
Användning med nivelleringsautomatik
Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast det på fästet 19 eller stativet 21. Skjut för arbeten med nivelleringsautomatik strömställaren Till/Från 7 till läget "on".
Inom självnivelleringsområdet kompenserar nivelleringsautomatiken automatiskt ojämnheter på ±4°. Nivelleringen är avslutad när laserlinjerna inte längre rör på sig.
Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avviker mer än 4° från horisontalplanet börjar laserlinjerna blinka i snabb takt. Vid aktiverad ljudsignal avges en ljudsignal i snabb takt för högst 30 s. Inom 10 s efter påslag avaktiveras larmet för inställning av mätverktyget.
Ställ i detta fall mätverktyget vågrätt och vänta medan självnivelleringen utförs. När mätverktyget åter ligger inom självnivelleringsområdet på ± 4° lyser laserstrålarna kontinuerligt och ljudsignalen stängs av.
Vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt. Kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning.
Användning utan nivelleringsautomatik
Skjut för arbeten utan nivelleringsautomatik strömställaren 7 till läget "on". Vid frånslagen nivelleringsautomatik lyser indikeringen 6 med rött ljus och för 30 s blinkar laserlinjerna i långsam takt.
Vid frånkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta. Laserlinjerna löper inte längre ovillkorligen i rät vinkel mot varandra.
Nivelleringsnoggrannhet
Noggrannhetsinverkan
Det största inflytandet utövar omgivningstemperaturen. Speciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen.
Eftersom temperaturskiktningen nära marken är störst, bör mätverktyget fr.o.m. en mätsträcka på 20 m monteras på ett stativ. Ställ helst upp mätverktyget i arbetsytans centrum.
Förutom yttre påverkan kan även verktygsspecifika inflytanden (som t.ex. fall eller häftiga stötar) leda till avvikelser. Kontrollera därför mätverktygets noggrannhet innan arbetet påbörjas. Kontrollera först den vägräta laserlinjens nivelleringsnoggrannhet och därefter den lodräta laserlinjens nivelleringsnoggrannhet.
Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.

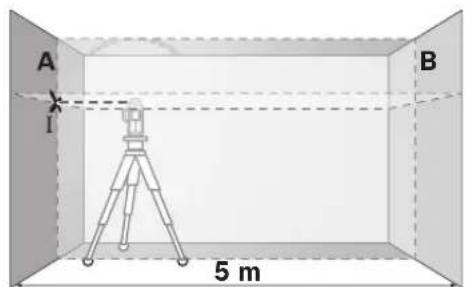

Kontroll av tväraxelns vägräta nivelleringsnoggrannhet
För kontroll behövs en fri mätsträcka på 5 m på stadigt underlag mellan två väggar A och B.
- Montera mätverktyget nära vägg A på ett stativ eller ställ upp det på en plant stabilt underlag. Slå på mätverktyget med inkopplad nivelleringsautomatik. Välj den funktion där ett vågrätt laserplan och ett lodrätt laserplan visas framför mätverktyget.

- Rikta lasern mot den närbelägna väggen A och låt mätverktyget nivelleras. Sätt ett märke i mitten på den punkt där laserlinjerna korsar varandra på vägg A (punkt).

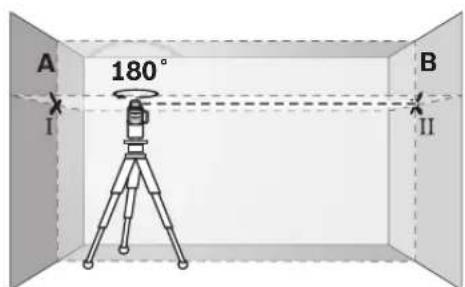

- Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserlinjernas korsningspunkt på motsatta väggen B (punkt II).








84 | Svenska
- Placera mätverktyget - utan att vrida det - nära väggen B, koppla på och låt verktyget nivelleras.

- Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserlinjernas korsningspunkt står exakt mot tidigare märkt punkt II på väggen B.

– Vrid nu mätverktyget 180°, utan att ändra höjden. Rikta lasern mot väggen A så att laserlinjen förlöper genom den märkta punkten I. Låt mätverktyget nivelleras och märk ut laserlinjernas korsningspunkt på väggen A (punkt III).
- Differensen d mellan de båda märkta punkterna I och III på väggen A anger mätverktygets faktiska höjdavvikelse längs tväraxeln.
På mätsträckan som omfattar 2 x 5 m = 10 m får avvikelsen uppgå till högst:
10 m x ±0,2 mm/m = ±2 mm.
Differensen d mellan punkterna I och III får vara högst 2 mm.

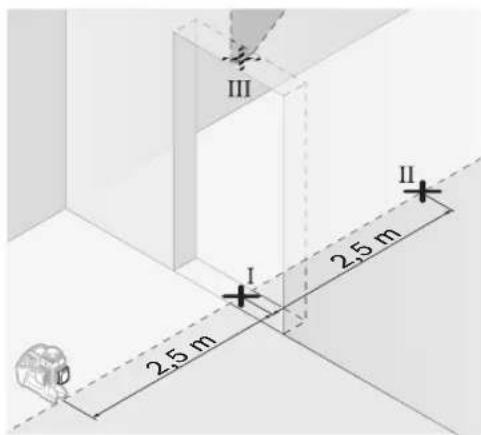

Kontroll av den lodräta linjens nivelleringsnoggrannhet
För kontroll behövs en dörröppning (på stadigt underlag) som på båda sidorna har ett fritt utrymme på minst 2,5 m.
- Ställ upp mätverktyget på 2,5 m avständ från dörröppningen på en plan, stabil yta (inte på stativ). Slå på mätverktyget med inkopplad nivelleringsautomatik. Välj den funktion där ett lodrätt laserplan visas framför mätverktyget.

- Sätt ett märke i mitten på den lodräta laserlinjen nertill i dörröppningen (punkt I), på ett avständ om 5 m på dörröppningens andra si da (punkt II) samt på dörröppningens övre kant (punkt III).

- Vrid mätverktyget 180° och ställ upp det på dörröppningens andra sida omedelbart bakom punkten II. Låt mätverktyget nivelle-
Svenska | 85
ras och rikta in den lodräta laserlinjen så att dess centrum går exakt genom punkterna I och II.

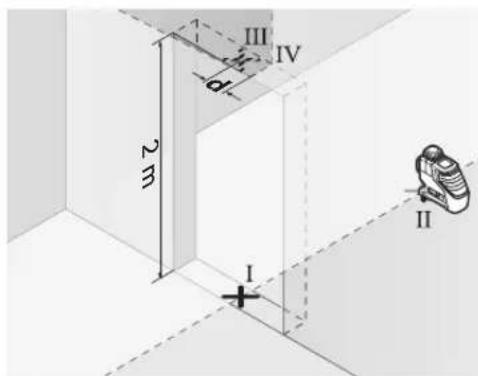

- Märk upp laserlinjens mitt på dörröppningens övre kant som punkt IV.
- Differensen d mellan de båda märkta punkterna III och IV anger mätverktygets faktiska avvikelse från lodlinjen.
- Mät dörröppningens höjd.
Upprepa mätningen för de två lodräta laserplanen. Välj den funktion där ett lodrätt laserplan visas sidledes nära mätverktyget och vrid mätverktyget före varje mätning 90°.
Maximalt tillåten avvikelse beräknas så här: dörröppningens dubbla höjd x 0,2 mm/m Exempel: Vid en 2 m hög dörröppning får den maximala avvikelsen vara
2 x 2 m x ±0,2 mm/m = ±0,8 mm. Vid vardera mätningen får punkterna III och IV ligga högst 0,8 mm från varandra.
Arbetsanvisningar
Använd alltid laserlinjens centrum för märkning. Laserpunktens bredd förändras i relation till avständet.
Användning av lasermåltavla
Lasermåltavlan 15 förbättrar laserstrålens siktbarhet vid ogynnsamma omständigheter och större avständ.
Den reflekterande halva delen av lasermåltavlan 15 förbättrar laserlinjens synlighet. Laserlinjen är också synlig bakom lasermåltavlan genom den transparenta delen.
Användning med stativ (tillbehör)
Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Lägg upp mätverktyget med 1/4"-gängfästet 10 på stativet 21 eller på ett gängse kamerastativ. Vid användning av ett normalt byggstativ, utnyttja 5/8"-stativgängfästet 9.
Skruva fast mätverktyget med stativets lässkruv.
Infästning med universalfäste (tillbehör) (se bild D)
Med universalfästet 19 kan mätverktyget fästas t.ex. på lodräta ytor, rör eller magnetiserbart material. Universalfästet kan även användas som golvstativ och för att underlätta mätverktygets uppriktning i höjdled.
Användning med mätplatta (tillbehör) (se bilder A-B)
Med hjälp av mätplattan 16 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen.
Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras.
Mätplattan 16 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avständ eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan.
Användning av lasermottagare (tillbehör) (se bild D)
Vid ogynnsamma ljusförhållanden (ljus omgivning, klart solsken) och på längre avstånd ska lasermottagare 17 för bättre registrering av laserlinjerna användas. Slå vid arbeten med lasermottagare på pulsfunktionen (se "Pulsfunktion", sidan 82).
Lasersiktglasögon (tillbehör)
Lasersiktglasögonen filtrerar bort omgivningsljustet. Härvid verkar laserns röda ljus klarare.
▶ Lasersiktglasögonen får inte användas som skyddsglas-ögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
▶ Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Användningsexempel (se bilder C-H)
Exempel på olika möjligheter att använda mätverktyget finns på bildsidorna.









86 | Svenska
Underhåll och service
Underhåll och rengöring
Förvara och transportera mätverktyget endast i det medföljande skyddsfodralet eller i hantverkarväskan.
Se till att mätverktyget alltid hålls rent.
Mätverktyget får inte doppas i vatten eller andra vätskor.
Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel.
Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas.
Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktoriserad serviceverkstad för Bosch elverktyg. Ta inte isär mätverktyget på egen hand.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt.
För reparation ska mätverktyget skickas in i skyddsfodralet 18.
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.
Svenska
Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:

Släng inte mätverktyg i hushållsavfall!
Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell
rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Förbrukade battericeller/batterier får inte kas- tas i hushållsavfallet och inte heller i eld eller vatten. Battericellerna/batterierna ska samlas in, återvinnas eller omhändertas på miljövänligt sätt.
Endast för EU-länder:
Defekta eller förbrukade battericeller/batterier måste omhändertas för återvinning enligt direktivet 91/157/EEG.
Ändringar förbehålles.









Norsk | 87
