Tip produs	Nivel laser cu linii încrucișate
Marcă	Bosch
Model	GLL 3-80 P Professional
Utilizare	Profesional
Tehnologie laser	Laser cu diodă roșie 635 nm
Număr de linii	3 (2 orizontale, 1 verticală)
Rază fără receptor	Până la 20 m (diametru)
Rază cu receptor	Până la 80 m (diametru)
Precizie de nivelare	±0,3 mm/m
Interval de auto-nivelare	±4°
Timp de nivelare	Aproximativ 4 s
Temperatură de funcționare	-10 °C până la 50 °C
Grad de protecție	IP54 (protejat împotriva stropilor de apă și prafului)
Alimentare	4 baterii alcaline AA de 1,5 V
Autonomie	Aproximativ 30 h (continuu)
Greutate	0,65 kg (cu baterii)
Dimensiuni (L x l x H)	130 x 70 x 120 mm
Conținutul livrării	Nivel laser, 4 baterii AA, receptor laser, suport de perete, geantă de transport
Întreținere și curățare	Curățați ferestrele de ieșire laser cu o cârpă moale și uscată. Nu utilizați solvenți. Înlocuiți bateriile dacă este necesar.
Siguranță	Clasă laser 2 (≤ 1 mW, nu priviți direct fasciculul). Utilizați numai accesorii recomandate de Bosch.
Reparabilitate	Reparație numai de către un service autorizat Bosch. Consultați manualul pentru piese de schimb.

Întrebări frecvente - GLL 3-80 P Professional BOSCH

Cum se pornește nivelul laser GLL 3-80 P?

Apăsați butonul de pornire/oprire situat pe lateral. Laserul se aprinde și se auto-nivelează automat. Utilizați modul de funcționare dorit apăsând de mai multe ori butonul.

Care este raza maximă a acestui nivel laser?

Fără receptor, raza este de aproximativ 20 m diametru. Cu receptorul laser Bosch LR 7, raza poate ajunge până la 80 m diametru, în funcție de condițiile de iluminare.

Cum se schimbă bateriile la GLL 3-80 P?

Deschideți compartimentul bateriilor situat sub dispozitiv. Introduceți 4 baterii AA de 1,5 V respectând polaritatea (+/-). Închideți capacul. Utilizați baterii alcaline pentru o autonomie optimă.

Nivelul laser nu se auto-nivelează, ce să fac?

Verificați dacă dispozitivul este așezat pe o suprafață stabilă și unghiul de înclinare nu depășește ±4°. Dacă auto-nivelarea nu se declanșează, bateriile pot fi slabe sau dispozitivul este defect. Consultați service-ul Bosch.

Pot folosi acest nivel laser în exterior?

Da, dispozitivul este clasificat IP54, deci rezistent la praf și stropi. Pentru o vizibilitate mai bună în exterior, utilizați receptorul laser Bosch LR 7.

Cum se curăță ferestrele de ieșire laser?

Utilizați o cârpă moale și uscată. Dacă este necesar, umeziți ușor cârpa cu apă. Nu folosiți niciodată produse chimice sau solvenți care ar putea deteriora stratul de protecție.

Ce să fac dacă fasciculul laser devine slab sau intermitent?

Verificați starea bateriilor și înlocuiți-le dacă este necesar. Curățați ferestrele de ieșire laser. Dacă problema persistă, contactați un centru de reparații autorizat Bosch.

Este acest nivel laser compatibil cu un trepied?

Da, GLL 3-80 P are un filet de 1/4 inch (20 filete per inch) pentru montare pe trepied. Utilizați un trepied profesional pentru o stabilitate optimă.

Cum știu dacă nivelul este calibrat corect?

Așezați dispozitivul pe o suprafață plană. Porniți-l și așteptați auto-nivelarea. Verificați linia laser în raport cu un reper cunoscut. În caz de îndoială, efectuați un test simplu: rotiți dispozitivul cu 180° și comparați liniile. Consultați manualul pentru procedura completă.

Care este durata de garanție pentru acest produs?

Bosch Professional oferă o garanție de 3 ani de la data achiziției, cu condiția înregistrării online în termen de 4 săptămâni de la cumpărare. Păstrați factura și înregistrați-vă pe site-ul Bosch Professional.

MANUAL DE UTILIZARE GLL 3-80 P Professional BOSCH

Română ......Pagina 175

Instrucțiuni privind siguranța și protecția muncii

Pentru a putea lucra nepericulos și sigur cu aparatul de măsură, trebuie să citiți și să respectați toate instrucțiunile. Nu disrugeti niciodată plăcuțele de avertizare

ale aparatului de măsură, făcându-le de nerecunoscut. PĂSTRAȚI ÎN CONDIȚII BUNE PREZENTELE INSTRUCTIUNI.

• Atenție – în cazul în care se folosesc alte dispositive de comandă sau de ajustare decât cele indicate în prezenta sau dacă se execută alte proceduri, acest lucru poate duce la o expunere periculoasă la radiații.
  Aparatul de măsură se livrează cu o plăcuță de avertizare în limba engleză (în schița aparatului de măsură de la pagina grafică marcată cu numărul 13).

Radiatie laser clasa 2

nu priviti în rază

IEC 60825-1:2007-03 <1 mW, 640 nm

Înainte de prima punere în funcțiune, lipiți deasupra textului în limba engleză al plăcuței de avertizare, eticheta în limba țării dumneavoastră, din setul de livrare.
Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți nici dumneavaostră spre aceasta. Aparatul de măsură generează raze laser din clasa laser 2 conform IEC 60825-1. Acestea pot provoca orbirea persoanelor.
Nu folosiți ochelarii pentru laser drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
Nu folosiți ochelarii pentru laser drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu vă oferă protecție totală împotriva razelor ultraviolete și vă diminuează gradul de percepție a culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
Nu permiteți copiilor să folosească ne-supravegheați aparatul de măsură cu laser. Ei pot provoca în mod accidental orbirea persoanelor.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.

Nu aduceți aparatul de măsură și panoul de vizare laser 15 în apropierea stimulatoarelor cardiace. Magneții aparatului de măsură și cei ai panoului de vizare laser generează un câmp, care poate afecta funcționarea stimulatoarelor cardiace.

▶ Tineți aparatul de măsură și panoul de vizare laser 15 departe de suporturile magnetice de date și de aparatele sensibile magnetic. Prin acțiunea magnetilor aparatului de măsură și a celor ai panoului de vizare laser se poate ajunge la pierderi ireversibile de date.

Descrierea funcționării

Vă rugăm să desfaceți pagina pliantă cu ilustrarea aparatului de măsură și să o lăsați desfăcută cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Aparatul de măsură este destinat determinării și verificării liniilor orizontale și verticale.

176 | Română

Date tehnice

Nivelă laser cu linii GLL 3-80 P
	Professional
Număr de identificare 3 601 K63 300
Domeniu de lucru ^1)
- standard	20 m
- cu funcție laser pulsat	15 m
- cu receptor laser	5-80 m
Precizie de nivelare	± 0,2 mm/m
Domeniu normal de autonivelare	± 4°
Timp normal de nivelare	<4 s
Temperatură de lucru	-10 °C... +40 °C
Temperatură de depozitare	-20 °C... +70 °C
Umiditate relativă maximă a aerului	90 %
Clasa laser	2
Tip laser	640 nm, <1 mW
C_6	1
durată minimă impuls	1/1600 s
Orificiu de prindere pentru stativ	1/4", 5/8"
Baterii	4 x 1 , 5 V L R 0 6 ( A A )
Durata de funcționare
- cu 3 planuri laser	5 h
- cu 2 planuri laser	9 h
- cu 1 plan laser	18 h
Greutate conform EPTA-Procedure 01/2003	0,75 kg
Dimensiuni	159 x 141 x 75 mm
Tip de protecție	IP 54 (protejat împotriva prafului și a stropilor de apă)

1) Domeniul de lucru poate fi diminuat din cauza condițiilor de mediu nefavorabile (de exemplu expunere directă la radiații solare).
Vă rugăm să luați în considerare numărul de identificare de pe plăcuța indicatoare a tipului aparatului dumneavoastră de măsură, denumirile comerciale ale diferitelor aparate de măsură pot varia.
Numărul de serie 14 de pe plăcuța indicatoare a tipului servește la identificarea aparatului dumneavoastră de măsură.

Română | 177

Elemente componente

Numerotarea componentelor illustrate se referă la schița de la pagina grafică.

1 Orificiu de ieşire radiatie laser
2 Avertizare baterii descărcate
3 Tastă funcție laser pulsat
4 Tastă moduri de funcționare
5 Indicator functie laser pulsat
6 Indicator lucru fără nivelare automată
7 Întrerupător pornit/oprit
8 Magneti
9 Orificiu de prindere pe stativ 5/8"
10 Orificiu de prindere pe stativ 1/4"
11 Dispozitiv de blocare compartiment baterie
12 Capac compartiment baterie
13 Plăcuță de avertizare laser
14 Număr de serie
15 Panou de vizare laser
16 Placă de măsurare cu picior*
17 Receptor laser*
18 Geantă de protectie*
19 Suport universal*
20 Ochelari optici pentru laser*
21 Stativ*
22 Riglă de măsurare*

* Accesoriiile illustrate sau descrise nu sunt incluse în setul de livrare standard.

Montare

Montarea/schimbarea bateriilor

Pentru buna funcționare a aparatului de măsură se recomandă folosirea bateriilor alcaline cu mangan.

Pentru deschiderea capacului compartimentului de baterii 12 împingeti dispozitivul de blocare

11 în direcția săgeții și deschideți capacul compartimentului de baterii. Introduceți bateriile. Respectați în acest sens polaritatea corectă conform schiței de pe partea interioară a capacului compartimentului de baterii.

Când bateriile s-au descărcat, se aude un semnal sonor continuu timp de 5 s. Indicatorul de avertizare pentru baterii descărcate 2 clipește continuu roşu. Aparatul de măsură mai poate fi folosit în continuare mai puțin de 2 h.

Dacă în momentul conectării aparatului de măsură bateriile sunt descărcate, imediat după conectarea aparatului de măsură se aude un semnal sonor timp de 5 s.

Înlocuiti întotdeauna toate bateriile în același timp. Folositi numai baterii de aceeași fabricație și capacitate.

Extrageți bateriile din aparatul de măsură în cazul în care nu-l veți folosi un timp mai îndelungat. În caz de depozitare mai îndelungată bateriile se pot coroda și autodescărca.

Functionare

Punere în funcțiune

În timpul funcționării aparatului de măsură se aud, în anumite condiții, semnale sonore puternice. De aceea, țineți aparatul de măsură departe de ureche resp. departe de alte persoane. Sunetul puternic poate afecta auzul.
▶ Feriți aparatul de măsură de umezeală și de expunere directă la radiații solare.
Nu expuneți aparatul de măsură unor temperaturi sau unor variații extreme de temperatură. De ex. nu-l lăsați prea mult timp în auto-turism. În cazul unor variații mai mari de temperatură lăsați mai întâi aparatul să se acomodeze înainte de a-l pune în funcțiune. Temperaturile sau variațiile extreme de temperatură pot afecta precizia aparatului de măsură.
Evitați șocurile puternice sau căderile aparatului de măsură. După acțiunea unor factori exteriori puternici asupra aparatului de măsură, înainte de a-l utiliză în continuare, ar trebui să efecuați o verificare a preciziei acestuia (vezi „Precizie de nivelare“).
▶ Deconectați aparatul de măsură înainte de a-l transporta. În momentul deconectării pendulul se blochează deoarece altfel s-ar putea deteriora în cazul unor mișcări ample.

178 | Română

Conectare/deconectare

Pentru conectarea aparatului de măsură, împingeți întrerupătorul pornit/oprit 7 în poziția „on“ (pentru lucrul fără nivelare automată) sau în poziția „on“ (pentru lucrul cu nivelare automată). Imediat după conectare, aparatul de măsură emite raze laser prin orificiile de ieșire 1.

Nu îndreptați raza laser asupra persoanelor sau animalelor și nu priviți direct în raza laser, nici chiar de la distanță mai mare.

Pentru deconectarea aparatului de măsură împingeți întrerupătorul pornit/oprit 7 în poziția „off“. În momentul deconectării pendulul se blochează.

La depășirea temperaturii de lucru maxime admise de 45 °C are loc deconectarea de protejare a diodei laser. După răcire, instrumentul de măsurare este din nou gata de funcționare și poate fi reconectat.

Dezactivarea deconectării automate

Dacă timp de aprox. 30 min. nu se apasă nicio tastă la aparatul de măsură, acesta se deconectează automat, pentru menajarea bateriilor.

Pentru a reconecta aparatul după deconectarea automată, puteți împinge întrerupătorul pornit/oprit 7 mai întâi în poziția „off“ și apoi puteți conecta din nou aparatul de măsură, sau în loc de toate acestea apăsați o dată tasta modurilor de funcționare 4 sau tasta funcției de laser pulsat 3.

Pentru a dezactiva deconectarea automată, tine-ți apăsată tasta modurilor de funcționare 4 (cu aparatul de măsură conectat) timp de cel puțin 3 s. Când deconectarea automată s-a dezactivat, razele laser clipesc scurt pentru confirmare.

Nu lăsați nesupraveghiat aparatul de măsură pornit și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.

Pentru activarea deconectării automate, opriți și apoi reporniți aparatul de măsură, sau apăsați și mențineți apăsată tasta modurilor de funcționare 4 timp de cel puțin 3 s.

Dezactivarea semnalului sonor

După conectarea aparatului de măsură semnalul sonor rămâne activ permanent.

Pentru dezactivarea resp. activarea semnalului sonor apăsați în același timp tasta modurilor de funcționare 4 și tasta funcției de laser pulsat 3 și mențineți-le apăsate cel puțin 3 s.

Atât la activare cât și la dezactivare se aud 3 semnale sonore scurte în semn de confirmare.

Moduri de functionare

Aparatul de măsură dispune de mai multe moduri de funcționare, între care puteți comuta oricând:

• generarea unui plan laser orizontal,
• generarea unui plan laser vertical,
• generarea a două planuri laser verticale,
• generarea unui plan laser orizontal și a două planuri laser verticale.

După conectare, aparatul de măsură generează un plan laser orizontal. Pentru a comuta modul de funcționare, apăsați tasta modurilor de funcționare 4.

Toate modurile de functionare pot fi selectate atât cu nivelare automată cât și fără.

Pentru a putea lucra cu receptorul laser 17, indiferent de modul de funcționare selectat, trebuie activată funcția de laser pulsat.

În funcția de laser pulsat, liniile laser clipesc cu o frecvență foarte înaltă, putând fi astfel detectate de receptorul laser 17.

Pentru activarea funcției de laser pulsat apăsați tasta 3. Atunci când funcția de laser pulsat este conectată, indicatorul 5 luminează verde.

Pentru ochiul uman vizibilitatea liniilor laser este diminuată atunci când este activată funcția de laser pulsat. De aceea, pentru a lucra fără receptorul laser, dezactivați funcția de laser pulsat apăsând din nou tasta 3. La dezactivarea funcției de laser pulsat, indicatorul 5 se stinge.

Nivelare automată

Lucrul în funcția de nivelare automată

Aşezati aparatul de măsură pe o suprafață orizontală, tare, fixați-l pe suportul 19 sau stativul 21.

Pentru lucrul cu nivelare automată împingeți întrerupătorul pornit/oprit 7 aducându-l în poziția „n“.

Nivelarea automată compensează denivelările în cadrul domeniului de autonivelare de ±4°. Nivelarea este încheiată imediat ce liniile laser nu se mai mișcă.

Dacă nivelarea automată nu este posibilă, de ex. pentru că suprafața pe care este așezat aparatul de măsură se abate de la orizontală cu mai mult de 4°, liniile laser încep să clipească în cadență rapidă. Dacă semnalul sonor este activat, timp de maximum 30 s se va auzi un semnal sonor de cadență rapidă. Acest semnal de alarmă se va dezactiva în interval de 10 s de la conectare, pentru a permite alinierea aparatului de măsură.

Aşeteziți aparatul de măsură în poziție orizontală și așteptați să se încheie autonivelarea. Imediat ce aparatul de măsură se află în domeniul de autonivelare de ±4°, razele laser vor lumina continuu iar semnalul sonor va fi oprit.

În caz de şocuri sau modificări de poziție în timpul funcționării, aparatul de măsură se renivelează automat. După o renivelare verificați poziția liniei laser orizontale respectiv a celei verticale în raport cu punctele de reper, pentru evitarea erorilor.

Lucrul fără nivelare automată

Pentru a lucra fără nivelare automată, împingeți întrerupătorul pornit/oprit 7 în poziția „on“. Când nivelarea automată este deconectată indicatorul 6 luminează roșu și timp de 30 s liniile laser clipesc într-o cadență lentă.

Cu nivelarea automată deconectată puteți ține aparatul de măsură în mână sau îl puteți așeza pe o suprafață înclinată. Liniile laser nu vor mai fi proiectate în mod obligatoriu perpendicular una pe celalaltă.

Influente asupra preciziei

Cea mai mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură care pleacă de la nivelul solului și se propagă în sus pot devia raza laser.

Deoarece stratificarea temperaturilor este maximă în apropierea solului, începând cu un tronson de măsurare de 20 m, ar trebui să lucrați întotdeauna cu aparatul de măsură montat pe un stativ. În afară de aceasta, pe cât posibil, așezați aparatul de măsură în mijlocul suprafetei de lucru.

În afara influențelor exterioare, și influențe specifice aparatului (ca de ex. căderi sau șocuri puternice) ar putea provoca abateri. De aceea, întotdeauna înainte de a începe lucrul verificați precizia aparatului de măsură.

Verificați de fiecare dată mai întâi precizia de nivelare a liniei laser orizontale și apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l pentru reparare la un centru de asistență tehnică și service post-vânzări Bosch.

180 | Română

Verificarea preciziei de nivelare în plan orizontal a axei orizontale

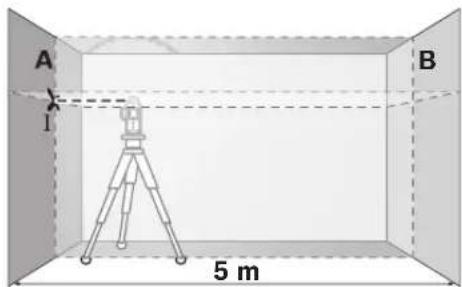

Pentru verificare vă trebuie un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montați aparatul de măsură aproape de peretele A pe un stativ sau așezați-l pe o suprafață tare, plană. Puneți în funcțiune aparatul de măsură activând nivelarea automată. Selectați modul de funcționare în care în fața aparatului de măsură sunt generate frontal un plan laser orizontal și un plan laser vertical.

– îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului, în care se încrucisează liniile laser pe peretele A (punctul 1).

- Rotiți aparatul de măsură la 180°, lăsați-l să se niveleze și marcați punctul de intersecție a liniilor laser pe peretele opus B (punctul II).

- Amplasați aparatul de măsură – fără a-l roti – aproape de peretele B, conectați-l și lăsați-l să se niveleze.

- Aliniați astfel aparatul de măsură în înălțime (cu ajutorul unui stativ sau eventual supraînălțându-l), încât punctul de intersecție a liniilor laser să nimerească exact punctul II marcat anterior pe peretele B.

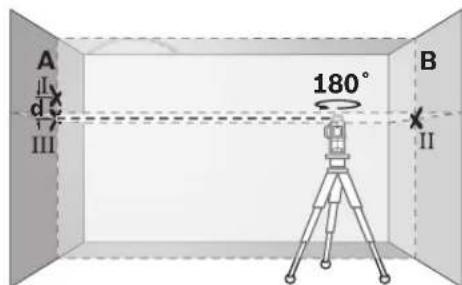

- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea. Îndreptați-l astfel spre peretele A, încât linia verticală să treacă prin punctul I marcat anterior. Lăsați aparatul de măsură să se niveleze și marcați punctul de intersecție a liniilor laser pe peretele A (punctul III).

- Din diferența d dintre cele două puncte I și III marcate pe peretele A rezultă abaterea efectivă în înălțime a aparatului de măsură de-a lungul axei orizontale.

Pe tronsonul de măsurare de 2 x 5 m = 10 m abaterea maximă admisă este de:

10 m x ±0,2 mm/m = ±2 mm.

În consecință diferența d dintre punctele I și III nu trebuie să fie mai mare de 2 mm.

Română | 181

Verificarea preciziei de nivelare a liniilor verticale

Pentru verificare aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii există loc de câte cel puțin 2,5 m.

- Asezați aparatul de măsură la o distanță de 2,5 m de golul de ușă pe o suprafață tare, netedă (nu pe un stativ). Puneți în funcțiune aparatul de măsură activând nivelarea automată. Selectați un mod de funcționare în care în fața aparatului este generat frontal un plan laser vertical.

- Marcați centrul liniei laser verticale pe podea, în golul de ușă (punctul I), la o distanță de 5 m în celealtă parte a golului de ușă (punctul II), cât și pe marginea superioară a golului de ușă (punctul III).

- Rotiți aparatul de măsură la 180° și așezați în cealaltă parte a golului de ușă, direct în spatele punctului II. Lăsați aparatul de

măsură să se niveleze și orientați astfel raza laser verticală, încât mijlocul acesteia să treacă exact prin punctele I și II.

• Marcați mijlocul razei laser pe marginea superioară a golului de ușă ca fiind punctul IV.
• Din diferența d a celor două puncte marcate III și IV rezultă abaterea efectivă a aparatului de măsură de la linia verticală.
• Măsurati înălțimea golului de ușă.

Repetați procesul de măsurare pentru cel de-al doilea plan laser vertical. Selectați în acest scop un mod de funcționare în care este generat un plan laser vertical în lateral, lângă aparatul de măsură și înainte de a începe procesul de măsurare rotiți aparatul de măsură 90°.

Abaterea maximă admisă se calculează după cum urmează:

de două ori înălțimea golului de ușă x 0,2 mm/m Exemplu: la o înălțime a golului de ușă de 2 m este permisă o abatere maximă de

2 x 2 m x ±0,2 mm/m = ±0,8 mm. În consecință, la fiecare dintre cele două măsurători, diferența maximă dintre punctele III și IV poate fi de maximum 0,8 mm.

Instrucțiuni de lucru

▶ Pentru marcare folosiți numai mijlocul razei laser. Lățimea razei laser se modifică în funcție de distanță.

Lucrul cu panoul de vizare laser

Panoul de vizare laser 15 îmbunătățește vizibilitatea razei laser în caz de condiții nefavorabile și la depărtări mai mari.

Jumătatea reflectantă a panoului de vizare laser 15 îmbunătățește vizibilitatea liniei laser, iar prin cealaltă jumătate transparentă, linia laser poate fi identificată și din spatele panoului de vizare laser.

Utilizarea stativului (accesoriu)

Stativul oferă un suport de măsurare stabil, cu înălțime reglabilă. Așezați aparatul de măsură cu orificiul de prindere pe stativ de 1/4" 10 pe filetul stativului 21 sau pe cel al unui stativ foto. Pentru fixarea pe un stativ de construcții uzual din comerț folosiți orificiul de prindere pe stativ de 5/8" 9. Fixați prin înșurubare aparatul de măsură cu șurubul de fixare al stativului.

182 | Română

Cu ajutorul suportului universal 19 puteți fixa aparatul de măsură de ex. pe suprafete verticale, țevi sau materiale care pot fi magnetizate. Suportul universal este adecvat și ca stativ de podea și ușurează alinierea pe înălțime a aparatului de măsură.

Utilizarea plăcii de măsurare (accesoriu) (vezi figurile A -B)

Cu placa de măsurare 16 puteți transfera marcajul de laser pe sol respectiv cota de laser pe un perete.

Cu ajutorul câmpului zero și al scalei puteți măsura și marca în alt amplasament decalajul față de cota dorită. Astfel nu mai este necesară reglarea precisă a aparatului de măsură la cota care trebuie transferată.

Placa de măsurare 16 este prevăzută cu un strat reflectorizant care îmbunătățește vizibilitatea razei laser la o distanță mai mare respectiv în caz de radiații solare puternice. Creșterea luminozității poate fi observată numai dacă priviți paralel cu raza laser pe placa de măsurare.

Lucrul cu receptor laser (accesoriu) (vezi figura D)

În cazul condițiilor de iluminare nefavorabilă (lumină puternică, radiații solare directe) și la distanțe mai mari, pentru mai buna detectare a razelor laser folosiți receptorul laser 17. Atunci când lucrați cu receptorul laser activați funcția de laser pulsat (vezi „Functie de laser pulsat“, pagina 178).

Ochelari optici pentru laser (accesoriu)

Ochelarii optici pentru laser filtrează lumina ambiantă. În acest mod lumina roșie a laserului pare mai puternică pentru ochi.

Nu folosiți ochelarii pentru laser drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser, dar nu vă protejează totuși împotriva radiatiei laser.
Nu folositi ochelarii pentru laser drept ochelari de soare sau în traficul rutier.

Ochelarii pentru laser nu vă oferă protectie totală împotriva razelor ultraviolete și vă diminuează gradul de perceție a culorilor.

Exemple de lucru (vezi figurile C-H)

Exemple privind posibilitățile de utilizare ale aparatului de măsură găsiți la paginile grafice.

Întreținere și service

Întreținere și curățare

Depozitați și transportați aparatul de măsură numai în geanta de protectie sau valiza din setul de livrare.

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsurare în apă sau în alte lichide.

Ştergeti-l de murdărie cu o lavetă umedă, moale. Nu folositi detergenti sau solventi.

Curățați regulat mai ales suprafețele din jurul orificiul de ieșire a laserului și aveți grijă să îndepărtați scamele.

Dacă, în ciuda procedeelor de fabricație și verificare riguroase, aparatul de măsură are totuși o defectiune, repararea acesteia se va efectua la un centru autorizat de service și asistență postvânzări pentru scule electrice Bosch. Nu deschideti singuri aparatul de măsură.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare format din 10 cifre, conform plăcuței indicatoare a tipului aparatului dumneavoastră de măsură.

Expediați aparatul de măsură în vederea reparării, ambalat în geanta sa de protectie 18.

Serviciu de asistență tehnică post- vânzări și consultanță clienți

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Tel. Consultanță tehnică: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Eliminare

Aparatele de măsură, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Numai pentru țările UE:

Nu aruncați aparatele de măsură în gunoiul menajer!

Conform Directivei Europene 2002/96/CE privind aparatura și maşinile electrice și electronice uzate și transpunerea acesteia în

legislația națională, aparatele de măsură scoase din uz trebuie colectate separat și direcționate către o stație de revalorificare ecologică.

Celule de accumulator/baterii:

Nu aruncați celulele de accumulator/bateriile în gunoiul menajer, în foc sau în apă. Celulele de accumulator/bateriile trebuie colectate, reciclate sau eliminate ecologic.

Numai pentru țările UE:

Conform Directivei 91/157/CEE celulele de accumulator/bateriile defecte sau consumate trebuie reciclate.

Sub rezerva modificărilor.

184 | Български
