用户手册 GLL 3-80 P Professional BOSCH

务必详细阅读说明书上所有的指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。

注意 - 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本仪器上贴着一块英文的警戒牌 （参考仪器详解图上，以号码 13 标示的部位）。

使用仪器之前，先把附带的贴纸（以贵国语言书写的贴纸）贴在英文标示上。
不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合IEC 60825-1标准的2级激光。它会扰乱旁人的视觉能力。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。

不可以让本测量仪器和激光靶15靠近心脏起搏器。仪器和激光靶上的磁铁会产生磁场，这个磁场会影响心脏起搏器的功能。

▶ 仪器和激光靶 15 都必须远离带磁性的记忆体和容易受磁场干扰的机器。透过仪器和激光靶的磁铁的干扰，可能造成无法捕救的资料损失。

功能解说

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照规定使用仪器

本测量仪适合测量和检验水平线、垂直线。

技术数据

线段激光测量仪器	GLL 3-80 PProfessional
物品代码	3 601 K63 300
测量范围 1)
- 基本	20 米
- 使用脉冲功能	15 米
- 使用激光接收器	5-80 米
找平精度	±0,2 毫米 / 米
一般的自动找平范围	±4°
一般的找平时间	<4 秒
工作温度范围	-10°C ... +40°C
储藏温度范围	-20°C ... +70°C
最大相对空气湿度	90 %
激光等级	2
激光种类	640 纳诺米,<1 毫瓦
C6	1
最短的脉冲时间	1/1600 秒
三脚架接头	1/4", 5/8"
电池	4 x 1 , 5 伏特 LR06 (AA)
操作时间
- 使用 3 个激光平面	5 小时
- 使用 2 个激光平面	9 小时
- 使用 1 个激光平面	18 小时
重量符合 EPTA-Procedure 01/2003	0,75 公斤
尺寸	159 x 141 x 75 毫米
保护种类 IP 54(防尘埃和防水花)

1) 不良的测量环境 （例如直接的日照）会缩小测量的范围。
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码（仪器详解上标示著14的位置）便是仪器的识别码。

246 | 中文

插图上的机件

机件的编号和仪器详解图上的编号一致。

1 激光放射口
2 电池电量警告标志
3脉冲功能键
4 操作功能转换键
5 脉冲功能显示灯
6 关闭自动找平功能时的指示灯

7 起停开关

8 磁铁

9 5/8" 的三脚架接头

10 1/4" 的三脚架接头

11 电池盒盖的固定扳扣

12 电池盒盖

13 激光警戒牌

14 序列号码

15 激光靶

16 带脚架的测量板*

17 激光接收器*

18 保护套*

19 通用支撑*

20 激光辨识镜*

21 三脚架 *

22 测量板*

*图表或说明上提到的附件，並非包含在供货范围中。

安装

安装 / 更换电池

操作本测量仪时最好使用碱性锰电池。

打开电池盒盖 12 时，得先朝着箭头的方向推压固定扳扣 11，接著再掀开电池盒盖。安装好附带的电池。安装时请注意电池极性的正确安装方向，电池室中有正确的安装参考图。

电池如果太弱了，仪器会响起一道长达5秒钟的信号声，电池电量警告标志2会持续闪烁红灯。此时测量仪器最多只能再使用2个小时。

如果在开动仪器时电池已经太弱了。开动之后仪器马上就会发出一道长达5秒钟的信号声。

务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。

不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。

正式操作

正式操作仪器

在某些操作状况下测量仪会发出响亮的信号声。此时测量仪必须远离耳朵和旁观者。这个响亮的信号声可能损坏您的听觉。
- 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。
避免强烈撞击测量仪器，勿让仪器掉落地面。如果测量仪曾经遭受强烈的外来冲撞，必须在使用仪器之前先检查仪器的测量精度（参考"找平精度"）。
▶ 搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

开动 / 关闭

开动测量仪器，把起停开关7推移到"on"位置（不使用自动找平功能操作仪器时），或"on"位置（使用自动找平功能操作仪器时）。开机后测量仪器马上从激光放射口1投射出激光线段。

不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。

关闭 测量仪器，把起停开关 7 推移到 "off" 位置。关闭仪器后，仪器的摆动单元会被锁定。

如果超过最高许可操作温度 45^ircC ，仪器会自动关闭以便保护激光二极管。待测量仪器冷却后使能够再度操作，此时您又可以再度开动仪器了。

关闭仪器的自动关机功能

如果长达 30 分钟未按下测量仪器上的任何按键，为了保护电池测量仪器会自动关闭。

在仪器自动关闭之后如果要再度启动仪器，可以先将起停开关7推到"off"的位置，然后再重新开动仪器，或者按一次操作功能转换键4或脉冲功能键3。

要关闭自动关机功能，（如果测量仪器已经被启动了）必须按住操作功能转换键4，最少按3秒钟，在关闭了自动关机功能后，激光光束会短暂闪烁以做回应。

看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。

关闭测量仪器然后再开动仪器，或按住功能转换键4至少3秒钟，便可以再启动自动关机功能。

关闭信号声功能

开动测量仪器时信号声功能便随着被启动。

要关闭或启动信号声必须同时按住 操作功能转换键 4 和脉冲功能键 3。至少得按住 3 秒钟。

在关闭和启动信号声功能时，仪器都会发出三道短暂的信号声来确认。

操作功能

本测量仪器有数种不同的测量功能，您可以随时在这些功能之间进行转换：

• 产生水平激光面，
• 产生垂直激光面，
• 产生两个垂直激光面，
• 产生一个水平和两个垂直的激光面。

开动仪器后测量仪会产生一道水平激光面。按下操作功能转换键4后能够改变仪器的测量功能。

进行以上的测量方式时，可以开动自动找平功能或关闭自动找平功能。

脉冲功能

使用激光接收器 17 时，不管选择何种测量方式，都必须开启脉冲功能。

启动脉冲功能后，激光线段会以极高的频率闪烁，这样激光接收器17才能够接收仪器投射出的激光。

按下按键 3 可以开动脉冲功能。启动脉冲功能之后显示灯 5 会亮起绿光。

就肉眼而言，在启动脉冲功能之后，激光线段的辨识程度会降低。因此不使用激光接收器时，最好重新按下按键3来关闭脉冲功能。关闭脉冲功能之后显示灯5会熄灭。

自动找平功能

使用自动找平功能进行测量

把测量仪器放置在平坦、坚固的地面上，或者把它固定在支撑 19 或三脚架 21 上。

使用自动找平功能测量时必须把起停开关7推到

"o n " 的位置。

自动找平功能能够校平小的起伏，它的校平范围在 ±4^irc 度之间。只要激光束不再移动，则表示测量仪已经完成找平的工作。

如果不可能进行找平，例如测量仪器的放置位置的水平倾斜度超过 4^irc ，激光会快速闪烁。如果启动了信号声功能，仪器会发出快速信号声，最长可达 30 秒。在开动仪器后 10 秒钟之内，这个警告功能便会被解除，以便操作者能够调整好测量仪器。

把测量仪器摆好在水平的位置上，并且让仪器自动找平。只要测量仪器放置的位置在仪器自动找平的范围内（±4°度），激光便会持续亮着而且信号声会被关闭。

如果在测量中途碰了仪器或移动了仪器，仪器会重新自动找平。此时，最好拿一个基准点重新检查水平激光束和垂直激光束的位置，以避免测量错误。

248 | 中文

不使用自动找平功能时的测量工作

操作仪器时如果不想使用自动找平功能，要将起停开关7推向"on"。关闭了自动找平功能之后，指示灯6会亮起红光，激光线段会缓慢地闪烁30秒。

关闭了自动找平功能后使可以把测量仪拿在手上，或者放在合适的底垫上操作。此时激光线段不再强制性地彼此垂直。

找平精度

影响精度的因素

操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。

除了外来的影响因素之外，仪器本身的状况（例如仪器摔落了或遭受强烈撞击）也会影响找平精度。所以操作仪器之前，一定要先检查仪器的精度。

先检查水平激光束的找平精度，然后再检查垂直激光束的找平精度。

如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。

检查横轴的水平水准精度

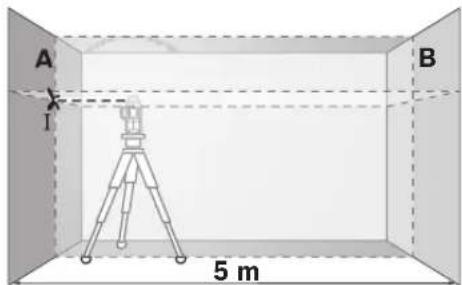

针对这项检查，您必须找一段无障碍物的 5 米长线段，而且该测量线段必须介于两面墙 A 和 B 之间。

- 把测量仪安装在三脚架上，并把三角架摆在靠近墙

A 的位置，或者把仪器放置在靠近墙的坚实、平坦的地面上。开动测量仪，选择测量功能并启动自动找平功能。选择会在测量仪器正前方产生一个水平激光面和一个垂直激光面的操作模式。

- 把激光束对准比较靠近的墙 A 并让测量仪找平。找出激光束在墙 A 上的交叉点，并在该点的中心位置打上记号（点 I）。

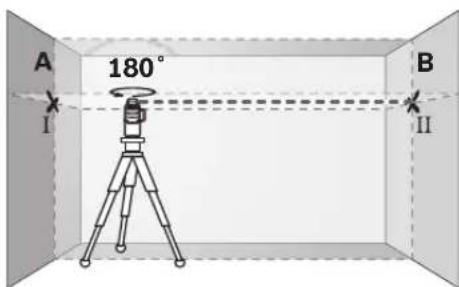

- 把测量仪旋转 180 度，让仪器找平。找出激光束在墙 B 上的交叉点，并在该点的中心位置打上记号（点 II）。

- 把测量仪移近墙 B（无须旋转测量仪），开动测量仪，并让仪器找平。

- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的交叉点，准确地投射在墙 B 的点 II 上。

- 把测量仪旋转 180 度，但是不可改变测量仪的高度。调整测量仪，让垂直方向的激光束穿过墙 A 的点 I。让测量仪找平，并且在墙 A 的激光束交叉点上做记号（点 III）。

- 墙 A 上点 1 和点 III 的差距 d，便是测量仪在横轴上的实际高度偏差。

测量的距离是 2 × 5 米 = 10 米。而最大的许可误差为：10 米 x ± 0.2 毫米 / 米 = ± 2 毫米。

点 I 和点 III 的差距 d 不可以超过 2 毫米。

检查垂直方向的激光束的找平精度

针对这项检验，您必须寻找一处有门孔而且地板坚实的场地。此外，门孔的左右两侧至少要有2.5米的空间。

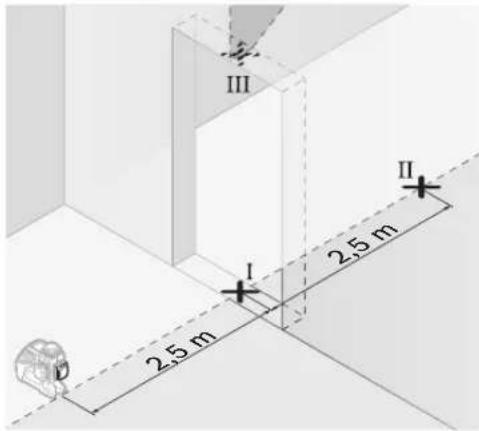

- 把测量仪放置在距离门孔 2.5 米处的坚实、平坦的地面上（不可以使用三脚架）。开动测量仪，选择测量功能并启动自动找平功能，必须选择会在测量仪器正前方产生一个垂直激光面的操作模式。

- 找出投射在门孔地板上的垂直激光束的中心点，并在该中心点打上记号（点 I）。在门孔的另一侧约5米远处再做一个记号（点 II），在门孔的上缘做第三个记号（点 III）。

- 先把测量仪器旋转 180 度并将它放在门孔的另一侧，要直接放在点Ⅱ之下。让测量仪器找平，调整垂直激光线段让激光束的中心点准确地穿过点Ⅰ和点Ⅱ。

- 在门孔上缘的激光线段中心点打记号，并将它定为点 IV。

• 点 III 和点 IV 的差距 d 便是测量仪在垂直方向的实际偏差。
• 测量门孔的高度。

重复以上过程来检查第二道垂直激光面。此时必须选择能够在测量仪器侧面产生一道垂直激光面的操作功能。开始测量之前先把测量仪器旋转 90°。

您可以使用以下的公式计算最大的许可偏差：

两倍的门孔高度 x0,2 毫米 / 米

范例：如果门孔的高度为2米，那麼最大的许可偏差

2×2 米 x ± 0.2 毫米 / 米 = ±0.8 毫米。所以两次测量时点 III 和点 IV 之间的距离，不可以超过 0.8 毫米。

有关操作方式的指点

▶ 记号一定要打在激光束的中心位置。激光束的宽度会随著距离的远近而改变。

使用激光靶工作

在工作环境条件不良以及测量距离遥远时，使用激光靶15可以改善激光光束的能见度。

激光靶 15 上的反射部分，能够改善激光的辨识度。如果使用激光靶的透明部分，也能够从激光靶的背面看见激光。

使用三脚架工作 （附件）

三脚架是稳固而且能够改变高度的测量底架。把测量仪器的1/4"三脚架接头10拧入三脚架21上的螺杆中，或一般的三脚架中。如果把仪器安装在一般的工地用三脚架上，则要使用5/8"的三脚架接头9。使用三脚架上的固定螺丝固定好测量仪器。

使用通用支撑固定 （附件）（参考插图 D）

使用通用支架 19 可以将测量仪器固定在倾斜面、管子或能够让磁铁吸附的材料上。通用支撑也可以充当地面三脚架，它可以减轻调整测量仪器高度的工作。

使用测量板工作 （附件）（参考插图 A-B）

借助测量板 16，可以把地板上的激光记号点，或者把激光的高度转载到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。

测量板 16 覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。

250 | 中文

操作仪器时使用激光接收器 （附件）（参考插图 D）

在光线不利操作的环境中（操作环境太亮，直接日照）以及测量距离很远时，为了容易辨识激光可以使用激光接收器17。使用激光接收器时得开动脉冲功能（参考"脉冲功能"，页数247）。

激光辨识镜 （附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

工作范例（参考插图 C-H）

有关测量仪器的使用范例请参考说插图说明。

维修和服务

维修和清洁

储存和搬运测量仪器时，一定要把它放置在防护套或箱子中。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

虽然本公司生产的仪器在出厂之前都经过严格的品质检验，如果仍然发生故障，请将仪器交给博世电动工具公司授权的客户服务处修理。不可以擅自打开测量仪器。

查询和订购备件时，务必提供仪器铭牌上标示的 10 位数物品代码。

将仪器送修之前，必须先把仪器放入防护套18中。

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：800 820 8484

传真：[phone]

电邮：[e-mail]

电话：[phone]

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特·博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：[phone]

傳真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.cn

制造商地址：

罗伯特博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登）

Deutschland（德国）

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。

蓄电池 / 电池 :

蓄电池 / 电池不可以丢弃在一般的家庭垃圾、火或水中，必须收集不用的蓄电池 / 电池，将它们送到资源回收中心，或者以符合环保要求的方式清除。

保留修改权。
