| 产品类型 | 线激光器（三线激光） |
| 型号 | Bosch GLL 3-50P |
| 尺寸（约） | 160 x 80 x 100 毫米 |
| 重量（含电池） | 约 0.5 千克 |
| 电源 | 4 x 1.5 V AA（五号） |
| 电池续航时间 | 约 10 小时（连续运行） |
| 激光等级 | 2M (IEC 60825-1) |
| 波长 | 635 nm（红色） |
| 自调平范围 | ± 4° |
| 调平精度 | ± 0.3 mm/m |
| 工作范围（直径） | 高达 50 米 |
| 激光线数量 | 3（水平、垂直、十字） |
| 运行持续时间 | 100%（连续运行） |
| 三脚架螺纹 | 1/4 英寸 |
| 工作温度 | -10 °C 至 +40 °C |
| 存储温度 | -20 °C 至 +70 °C |
| 防尘和防溅水保护 | IP 5X（防尘） |
| 清洁 | 用柔软干布清洁光学部件 |
| 安全提示 | 请勿直视激光束；注意眼睛保护 |
| 备件 | 电池，可能包括护目镜和目标板 |
| 保修 | 参见使用说明书 |
常见问题 - GLL 3-50P BOSCH
用户关于以下问题的提问 GLL 3-50P BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 测距仪 免费PDF格式！查找您的手册 GLL 3-50P - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GLL 3-50P 品牌 BOSCH.
用户手册 GLL 3-50P BOSCH
务必详细阅读说明书上所有的指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。
注意 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本仪器上贴着一个英文的警戒牌（参考仪器详解图上，以号码 12 标示的部位）。
使用仪器之前，先把附带的贴纸（以贵国语言书写的贴纸）贴在英文标示上。
不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合 IEC 60825-1 标准的 2 级激光。它会扰乱旁人的视觉能力。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。
激光瞄准靶
不可以让激光靶 21 靠近心脏起搏器。激光靶上的磁铁会产生磁场，该磁场会影响心脏起搏器的功能。
激光靶 21 必须远离带磁性的记忆体和容易受磁场干扰的机器。激光靶上的磁铁会产生干扰，可能造成无法捕救的资料损失。
产品和功率描述
请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。
按照规定使用机器
本测量仪适合测量和检验水平线、垂直线。
技术数据
| 交叉线激光水平仪 | GLL 3-50 | |
| 物品代码 | 3601 K63 8.. | |
| 工作范围1) | ||
| -标准 | 米 | 10 |
| -带激光接收器 | 米 | 5-50 |
| 找平精度 | 毫米/米 | ±0.3 |
| 焊点工作范围 米 | 5 | |
| 焊点精度 毫米/米 | ±0.6 | |
| 一般的自动找平范围 | ° | ±4 |
1）不良的测量环境（例如直接的日照）会缩小测量的范围。
* 防尘、防溅
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码（仪器详解上标示著 13 的位置）便是仪器的识别码。
中文|189
| 交叉线激光水平仪 | GLL 3-50 | |
| 一般的找平时间 | 秒 | <4 |
| 工作温度范围 | °C | -10...+40 |
| 储藏温度范围 | °C | -20...+70 |
| 最大相对空气湿度 | % | 90 |
| 激光等级 | 2 | |
| 激光种类 | 纳诺米 | 635 |
| 毫瓦 | <1 | |
| C_6 | 1 | |
| 最短的脉冲时间 | 秒 | 1/1600 |
| 三脚架接头 | " | 1/4 |
| " | 5/8 | |
| 电池 | 4x1.5伏特LR6(AA) | |
| 最短运行时间 | 小时 | 6 |
| 约几分钟后自动切断电源 | 分 | 30 |
| 重量符合 EPTA-Procedure 01/2003 | 公斤 | 0.9 |
| 尺寸 | ||
| -无旋转平台 | 毫米 | 146x83x117 |
| -带旋转平台 | 毫米 | ∅201x197 |
保护种类 IP 54*
1）不良的测量环境 （例如直接的日照）会缩小测量的范围。
* 防尘、防溅
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码（仪器详解上标示著 13 的位置）便是仪器的识别码。
插图上的机件
机件的编号和仪器详解图上的编号一致。
1 激光放射口
2脉冲功能显示灯
3脉冲功能键
4 操作功能转换键
5 电池的显示灯
61/4"的三脚架接头
7 电池室
8 电池盒盖
9极性标识
10 电池盒盖的固定扳扣
115/8"的三脚架接头
12 激光警戒牌
13 序列号码
14 起停开关
15 导槽
16 导轨
17 可抽出支脚的固定螺丝
190|中文
18转轮
19 旋转平台
20磁铁
21 激光靶
22 组合式三脚架 BS 150*
23 激光辨识镜*
24通用支撑BM1*
25 伸缩杆 BT 350*
26 带脚架的测量板*
27 激光接收器*
28 支撑*
29 提箱*
*图表或说明上提到的附件，並非包含在供货范围中。
安装
安装 / 更换电池
操作本测量仪时最好使用碱性锰电池。
要打开电池盒盖 8，拉动止动件 10 并翻开电池盒盖。装入电池。根据电池盒盖外面的图示，注意电极是否正确。
如果电池的显示灯 5 闪烁红灯，便需要更换电池。
务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。
▶ 不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。
使用旋转平台
将测量仪的导槽 15 放在旋转平台 19 的导轨 16 上，然后将测量仪推到平台上，直到极限位置。分开时以相反的方向将测量仪从旋转平台上拉出。
拉出伸缩脚
拧上可抽出支脚的固定螺丝 17。拉出支脚。通过拧紧固定螺丝 17 将支脚锁定。对另外两个支脚重复该过程。
正式操作
正式操作仪器
▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。
避免强烈撞击测量仪器，勿让仪器掉落地面。如果测量仪曾经遭受强烈的外来冲撞，必须在使用仪器之前先检查仪器的测量精度（参考“找平精度”）。
▶ 搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。
开动 / 关闭
开动 测量仪器，把起停开关 14 推移到 "on" 位置（不使用自动找平功能操作仪器时），或 “on” 置（使用自动找平功能操作仪器时）。开机后测量仪器马上从激光放射口 1 投射出激光线段。
▶ 不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。
关闭 测量仪器，把起停开关 14 推移到 "off" 位置。关闭仪器后，仪器的摆动单元会被锁定。
如果超过最高许可操作温度 40^ C，仪器会自动关闭以便保护激光二极管。待测量仪器冷却后便能够再度操作，此时您又可以再度开动仪器了。
关闭仪器的自动关机功能
在操作 30 分钟后，测量仪器会自动关闭。为了关闭仪器的自动关机功能，在开动仪器时得按住操作功能转换键 4，并在 3 秒钟后放开按键。如果自动关机功能被关闭了，激光线段会在 3 秒钟后快闪一下。
看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。
启动仪器的自动关机功能时，先关闭仪器并再度开动仪器（不必按住操作功能转换键 4）。
运行模式（参考插图 A D）
测量仪具有四种运行模式，可以随时切换：
- 水平模式 （模式 A）：生成一条水平激光线
- 十字线模式 （模式 B）：生成一条水平激光线和一条垂直激光线
- 垂直模式 （模式 C）：生成两条垂直的正交激光线
- 水平模式与垂直模式组合 （模式 D）：生成一条水平激光线和两条垂直激光线
在所有运行模式中都会在地面上投射一个焊点。
开机后，测量仪处于运行模式 "D" 中。要切换运行模式，请按压运行模式按钮 4。
在所有四种运行模式中均可选择使用或不使用自动找平功能。
在十字线模式和垂直模式中可通过转轮 18 将垂直线准确地对准测量物体。
脉冲功能
使用激光接收器 27 时，不管选择何种测量方式，都必须开启脉冲功能。
启动脉冲功能后，激光线段会以极高的频率闪烁，这样激光接收器 27 才能够接收仪器投射出的激光。
按下按键 3 可以开动脉冲功能。启动脉冲功能之后显示灯 2 会亮起绿光。
就肉眼而言，在启动脉冲功能之后，激光线段的辨识程度会降低。因此不使用激光接收器时，最好重新按下按键3来关闭脉冲功能。关闭脉冲功能之后显示灯2会熄灭。
自动找平功能
使用自动找平功能进行测量
把测量仪器放置在水平、坚固的底垫上。或者把仪器固定在一般的三脚架上。
使用自动找平功能测量时必须把起停开关 14 推到 "o n" 的位置。
自动找平功能能够校平小的起伏，它的校平范围在±4度之间。只要激光束不再闪烁，则表示测量仪已经完成找平的工作。
如果仪器无法自动找平，例如仪器的放置位置的水平倾斜度超过 4 度，激光束会持续闪烁，此时必须把仪器移动到平坦的水平的位置上，并且静待仪器自动找平。
如果在测量中途碰了仪器或移动了仪器，仪器会重新自动找平。此时，最好拿一个基准点重新检查水平激光束和垂直激光束的位置，以避免测量错误。
不使用自动找平功能时的测量工作
不使用自动找平功能测量时必须把起停开关 14 推移到 "o n" 的位置。测量时如果不使用自动找平功能，激光束会保持在闪烁的状态。
关闭了自动找平功能后，便可以把测量仪拿在手上，或者放在合适的底垫上操作。进行交叉测量时，水平激光束和垂直激光束的交叉角便不会被强制成90度。
找平精度
影响精度的因素
操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。
由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。
除了外来的影响因素之外，仪器本身的状况（例如仪器摔落了或遭受强烈撞击）也会影响找平精度。所以操作仪器之前，一定要先检查仪器的精度。
先检查水平激光束的高度精度及找平精度，然后再检查垂直激光束的找平精度。
如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。
检查水平激光束的高度精度

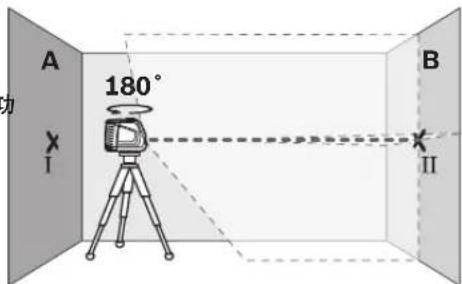

针对这项检查，您必须找一段无障碍物的 5 米长线段，而且该测量线段必须介于两面墙 A 和 B 之间。
- 把测量仪安装在三脚架上，并把三角架摆在靠近墙 A 的位置，或者把仪器放置在靠近墙的坚实，平坦的地面上。开动测量仪，并选择有自动找平功能的交叉测量。
- 把激光束对准比较靠近的墙 A，并让测量仪找平。找出激光束在墙上的交叉点，并在该点的中心位置打上记号（点 I）。
- 把测量仪旋转 180 度，让仪器找平。找出激光束在墙 B 上的交叉点，并在该点的中心位置打上记号（点 II）。
192|中文
- 把测量仪移近墙 B （无须旋转测量仪），开动测量仪，并让仪器找平。
- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的交叉点，准确地投射在墙 B 的点 II 上。
- 把测量仪旋转 180 度，但是不可改变测量仪的高度。调整测量仪，让垂直方向的激光束穿过墙 A 的点 I。让测量仪找平，并且在墙 A 的激光束交叉点上做记号（点 III）。
- 墙 A 上点 I 和点 III 的差距 d，便是测量仪的实际高度偏差。
您可以使用以下的公式计算最大的许可偏差 d_max :
d_max= 两倍的墙壁间距 x0.3 毫米 / 米
范例：如果墙壁的间距为 5 米，那麽最大的许可偏差
d_max=2×5 米×0.3毫米/米=3毫米。所以记
号之间的距离，不可以超过 3 毫米。
检查水平方向的激光束的找平精度

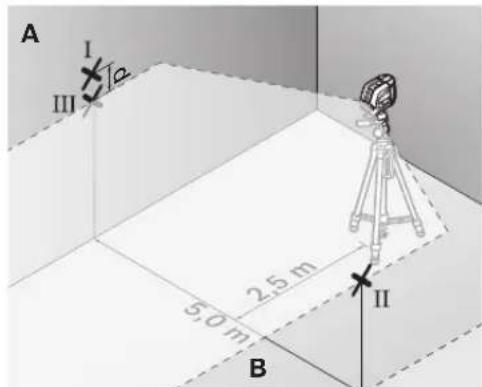

针对这项检验，您需要一个无障碍物的 5 × 5 米空旷场地。
- 把测量仪摆放在坚固、平坦，而且到墙 A 和墙 B 等距的位置上。让测量仪在水平方向找平。
- 在距离测量仪 2.5 米处的墙上寻找激光束的投射点，并在该点的中心打上记号（墙 A 上的记号为点 I，墙 B 上的记号为点 II）。
- 把测量仪旋转 180 度后，再把仪器移动到 5 米远的位置上。让仪器找平。
- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光束的中心点，准确地落在墙 B 的点 II 上。
- 在墙 A 上寻找激光束的中心点并打上记号，此记号便是点 III（点 III 应该为在点 I 的正上方或正下方）。
- 墙 A 上点 I 和点 III 之间的距离 d，是测量仪在水平方向的实际偏差值。
您可以使用以下的公式计算最大的许可偏差 d_max ：
d_max= 两倍的墙壁间距 x 0.3 毫米 / 米
范例：如果墙壁的间距为 5 米，那麼最大的许可偏差
d_max=2×5 米×0.3毫米/米=3毫米。所以记
号之间的距离，不可以超过 3 毫米。
中文|193
检查垂直方向的激光束的找平精度

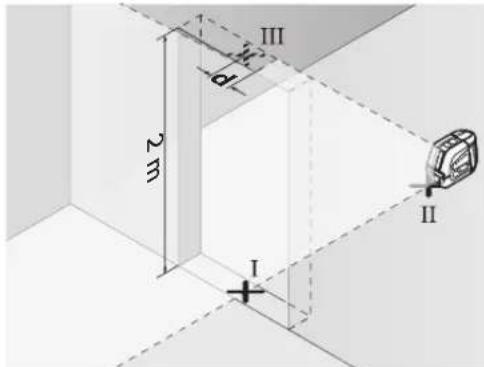

针对这项检验，您必须寻找一处有门孔而且地板坚实的场地。此外，门孔的前后两侧至少要有 2.5 米的空间。
- 把测量仪放置在距离门孔 2.5 米处的坚实、平坦的地面上（不可以使用三脚架）。让测量仪在交叉测量的功能上找平，并且把激光束朝向门孔。
找出投射在门孔地板上的垂直激光束的中心点，并在该中心点打上记号（点 I）。在门孔的另一侧约5米远处再做一个记号（点 II），在门孔的上缘做第三个记号（点 III）。
- 把测量仪移动到门孔的另一侧，并将它放置在点 II 的后面。让仪器找平，并且调整好激光束，垂直激光束的中心必须穿过点 I 和点 II。
- 投射在门孔上缘的激光束的中心点和点 III 之间的距离 d，便是测量仪在垂直方向的实际偏差。
- 测量门孔的高度。
您可以使用以下的公式计算最大的许可偏差 d_max : d_max = 两倍的门孔高度 x 0.3 毫米 / 米
范例：如果门孔的高度为 2 米，那麽最大的许可偏差
d_max = 2 × 2 米 × 0.3 毫米 / 米 = 1.2 毫米。所以记号之间的距离，不可以超过 1.2 毫米。
检查焊点精度

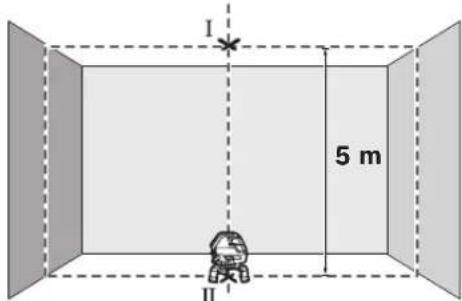

检查的工作要在空旷的空间执行，地板和天花板的距离必须在 5 米左右，地板得结实平坦。
- 将测量仪安装到旋转平台上，然后放在地面上。
- 接通测量仪并令其找平。
- 标记天花板上的上部交叉点的中心 （点 I）。此外，标记地板上的下部激光点的中心 （点 II）。

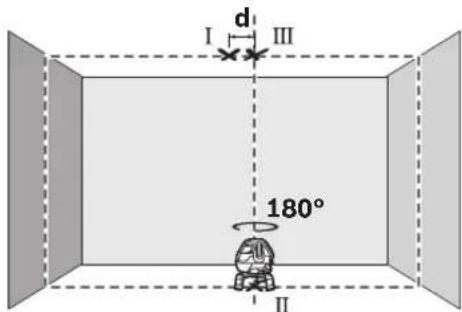

- 将测量仪旋转 180^ 。将其定位，使得下部激光点的中心位于已标记的点 II 上。让测量仪找平。标记上部激光点的中心（点 III）。
- 天花板上点 I 和点 III 的差距 d，便是测量仪在垂直方向的实际偏差。
在 5 米的测量距离内允许的最大偏差为：
$$ 5 \mathrm{m} \times \pm 0. 6 \mathrm{mm} / \mathrm{m} \times 2 = \pm 6 \mathrm{mm} 。 $$
就是说，点 I 和 III 的差值 d 最大允许为 6 毫米。
有关操作方式的指点
▶ 记号一定要打在激光束的中心位置。激光束的宽度会随著距离的远近而改变。
使用测量板工作 （附件） （参考插图 G-H）
借助测量板 26，可以把地板上的激光记号点，或者把激光的高度转载到墙上。
使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。
测量板 26 覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。
194|中文
使用三脚架工作（附件）
三脚架提供稳定的、高度可调的测量底座。将测量仪用 5/8" 三脚架接头 11 安装到三脚架 22 或市售组合式三脚架的螺纹上。要固定在市售照相机三脚架上，请使用 1/4" 三脚架接头 6。用三脚架固定螺丝将测量仪拧紧。
操作仪器时使用激光接收器（附件）（参考插图 E）
在光线不利操作的环境中（操作环境太亮，直接日照）以及测量距离很远时，为了容易辨识激光可以使用激光接收器27。使用激光接收器时得开动脉冲功能（参考“脉冲功能”，页数191）。
激光辨识镜（附件）
激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。
工作范例
工作范例（参见图 A F）
有关测量仪器的使用范例请参考说插图说明。
维修和服务
维修和清洁
储存和搬运测量仪器时务必把它放入供货时附带的箱子中。
测量仪器必须随时保持清洁。
不可以把仪器放入水或其它的液体中。
使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。
务必定期清洁激光出口，清洁时不可以在出口残留绒毛。
送修时必须把测量仪器放入箱子中。
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答
有关本公司产品及附件的问题。
查询和订购备件时，务必提供仪器铭牌上标示的10位数物品代码。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具 （中国）有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码：310052
免费服务热线：4008268484
传真：(0571) 87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
羅伯特·博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
罗伯特博世有限公司
营业范围电动工具
邮箱号码 100156
必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。
不可以把损坏的探测仪和蓄电池 / 电池丢弃在一般的家庭垃圾中！
充电电池 / 电池：
不可以把蓄电池 / 电池丢入一般的家庭垃圾，火或水中。可能的话必须先让蓄电池 / 电池放电，然后再收集、回收，或者以符合环保的方式处理它们。
保留修改权。
中文
安全規章
務必詳細閱讀說明書上所有的指示，如此才能夠安全而且有把握地操作儀器。切勿涂抹或遮蓋了儀器上的警戒牌。請妥善保存本說明書。
注意 - 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。
本儀器上貼著一塊英文的警戒牌（參考儀器詳解圖上，以號碼 12 標示的部位）。
中文|195
使用儀器之前先把附帶的貼紙（以貴國語言書寫的貼紙）貼在英文標示上。
不可以把雷射光束光束指向人或動物，本身也不要直視雷射光束光束。本測量儀投射的是符合 IEC 60825-1 標準的 2 級雷射光束。它會擾亂旁人的視覺能力。
▶ 雷射光束辨識鏡不可以充電防護眼鏡。戴上雷射光束辨識鏡之后，可以幫助您辨識雷射光束，它並不能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可以戴著雷射光束辨識鏡上街。雷射光束辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。
本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。如此才能夠確保儀器的安全性能。
不可以讓兒童在無人監護的情況下使用雷射光束測量儀。他們可能會因為輕心而擾亂旁人的視線。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作測量儀器。測量儀器內可能產生火花並點燃粉塵和氣體。
激光瞄準靶
不可以讓激光靶 21 靠近心髒起搏器。激光靶上的磁鐵會產生磁場，這個磁場會影響心髒起搏器的功能。
激光靶 21 必須遠離帶磁性的記憶體和容易受磁場干擾的機器。透過激光靶上磁鐵的干擾，可能造成無法捕救的資料損失。
產品和功率描述
請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁參考。
按照規定使用機器
本測量儀適合測量和檢驗水平線、垂直線。
技術性數據
| 交叉線激光水平儀 | GLL 3-50 | |
| 物品代碼 | 3601 K63 8.. | |
| 工作範圍1) | ||
| -標準 | 米 | 10 |
| -使用雷射接收器 | 米 | 5-50 |
| 找平精度 | 毫米/米 | ±0.3 |
1) 不良的測量環境（例如直接的日照）會縮小測量的範圍。
* 防塵、防濺設計
請認清儀器銘牌上的物品代碼。儀器在銷售市場上沒有統一的商品名稱。
儀器銘牌上的序列號碼（儀器詳解圖上標示 13 的位置）便是儀器的識別碼。
Bosch Power Tools 1 618 C00 99J | (11.10.13)
| 交叉線激光水平儀 | GLL 3-50 | |
| 鉛垂點工作範圍 米 | 5 | |
| 鉛垂點精準度 毫米 / 米 | ±0.6 | |
| 一般自動測平範圍 | ° | ±4 |
| 典型的找平時間 | 秒 | <4 |
| 工作溫度範圍 | °C -10... +40 | |
| 儲藏溫度範圍 | °C -20 ... +70 | |
| 最大相對空氣濕度 | % | 90 |
| 雷射光束等級 | 2 | |
| 雷射光束種類 | 納米 | 635 |
| 豪瓦 | <1 | |
| C_6 | 1 | |
| 最短的脈沖時間 | 秒 | 1/1600 |
| 三腳架接頭 | " | 1/4 |
| " | 5/8 | |
| 電池 | 4×1.5伏特LR6 (AA) | |
| 最短持續工作時間 | 小時 | 6 |
| 約幾分鐘後自動切斷電源 | 分 | 30 |
| 重量符合 EPTA-Procedure 01/2003 | 公斤 | 0.9 |
| 尺寸 | ||
| -無轉檯 | 毫米 | 146×83×117 |
| -含轉檯 | 毫米 | ∅ 201×197 |
| 保護種類 | IP 54* | |
1) 不良的測量環境（例如直接的日照）會縮小測量的範圍。
* 防座、防濺設計
請認清儀器銘牌上的物品代碼。儀器在銷售市場上沒有統一的商品名稱。
儀器銘牌上的序列號碼（儀器詳解圖上標示 13 的位置）便是儀器的識別碼。
插圖上的機件
機件的編號和儀器詳解圖上的編號一致。
1 激光放射口
2 脈沖功能顯示燈
3 脈沖功能鍵
4 操作功能轉換鍵
5 電池的顯示燈
61/4"的三腳架接頭
7 電池室
8 電池盒蓋
9 電極標示
10 電池盒蓋的固定扳扣
115/8"的三腳架接頭
12 雷射光束警戒牌
13 序列號碼
14 起停開關
15 導槽
196|中文
16 導軌
17 伸縮腳架的止付螺絲
18 旋鈕
19 轉檯
20磁鐵
21 雷射光束靶
22 土木用三腳架 BS 150*
23 雷射光束辨識鏡*
24通用支撑 BM 1*
25 伸縮桿 BT 350*
26 帶腳架的測量板*
27 激光接收器*
28 支撑*
29 提箱*
*插圖中或說明書中提到的附件，並不包含在正常的供貨範圍中。
安装
安裝 / 更換電池
操作本測量儀時最好使用鹼性錳電池。
若要打開電池盒蓋 8，請拉開鎖扣 10 並翻開電池盒蓋。裝入電池。此時請您注意是否有依照電池盒外蓋上的電極標示正確放入。
如果電池的顯示燈 5 閃燦紅燈，便需要更換電池。
務必同時更換所有的電池。請使用同一制造廠商，容量相同的電池。
如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期擱置，電池會腐蝕或自行放電。
使用轉檯
將測量工具的導槽 15 置於轉檯 19 的導軌 16 上，並將測量工具推到最底位置的平台上。若要拆開，請將測量工具朝轉檯的相反方向推移即可。
拉出伸縮腳
旋上伸縮腳架的止付螺絲 17。將伸縮腳拉出來。鎖緊止付螺絲 17 即可將伸縮腳固定住不動。請對另兩支伸縮腳重複相同程序。
正式操作
操作
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。
避免強烈撞擊測量儀器，勿讓儀器掉落地面。如果測量儀曾經遭受強烈的外來沖撞，必須在使用儀器之前先檢查儀器的測量精度（參考”找平精度“）。
搬運儀器之前必須先關閉儀器。關機後擺動零件會被鎖定，否則擺動零件可能因為強烈的震動而受損。
開動 / 關閉
開動測量儀器，把起停開關14推移到“on”位置（不使用自動找平功能操作儀器時），或“on”位置（使用自動找平功能操作儀器時）。開機後測量儀器馬上從激光放射口1投射出激光線段。
▶ 不可以把雷射光束指向人或動物，您本人也不可以直視雷射光束。就算您與雷射光束之間尚有一段距離，也不可以忽視雷射光束的傷害力。
關閉 測量儀器，把起停開關 14 推移到 "off" 位置。關閉儀器後，儀器的擺動單元會被鎖定。
如果超過最高許可操作溫度 40^ C，儀器會自動關閉以便保護激光二極管。待測量儀器冷卻後又能夠再度操作，此時您又可以再度開動儀器了。
關閉儀器的自動關機功能
在操作 30 分鐘後，測量儀器會自動關閉。為了關閉儀器的自動關機功能，在開動儀器時得按住操作功能轉換鍵 4，並在 3 秒鐘後放開按鍵。如果自動關機功能被關閉了，激光線段會在 3 秒鐘後快閃一下。
看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。雷射光束可能擾亂旁人的視線。
啟動儀器的自動關機功能時，先關閉儀器並再度開動儀器（不必按住操作功能轉換鍵 4）。
操作模式（參考插圖 A - D）
測量工具只有四種操作模式，您可隨時進行切換：
- 水平操作 （操作模式 A）：發射出水平雷射標線
- 十字線操作 （操作模式 B）：發射出水平及垂直雷射標線
- 垂直操作 （操作模式 C）：發射出兩條垂直直角標線，
- 水平操作結合垂直操作 （操作模式 D）：發射出水平及兩條垂直雷射標線
所有操作模式皆可在地面上投射出鉛垂點。
測量工具開機後處於操作模式 "D"。若要切換操作模式，請按操作模式按鍵 4。
四種操作模式皆可選擇是否要使用自動水平面調整。
執行十字線操作與垂直操作時，您可利用旋鈕 18 將垂直線精確直接對準測量目標物。
脈沖功能
使用激光接收器 27 時，不管選擇何種測量方式，都必須開啟脈沖功能。
啟動脈沖功能後，激光線段會以極高的頻率閃爍，這樣激光接收器 27 才能夠接收儀器投射出的激光。
按下按鍵 3 可以開動脈沖功能。啟動脈沖功能之后顯示燈 2 會亮起綠光。
就肉眼而言，在啟動脈沖功能之后，激光線段的辨識程度會降低。因此不使用激光接收器時，最好重新按下按鍵3來關閉脈沖功能。關閉脈沖功能之后顯示燈2會熄滅。
自動找平功能
使用自動找平功能進行測量
把測量儀器放置在水平、堅固的底墊上。或者把儀器固定在一般的三腳架上。
使用自動找平功能測量時必須把起停開關 14 推到 "o n" 的位置。
自動找平功能能夠校平小的起伏，它的校平範圍在±4度之間。只要激光束不再閃爍，則表示測量儀已經完成找平的工作。
如果儀器無法自動找平，例如儀器的放置位置的水平傾斜度超過 4 度，激光束會持續閃爍，此時必須把儀器移動到平坦的水平的位置上，並且靜待儀器自動找平。
如果在測量中途碰了儀器或移動了儀器，儀器會重新自動找平。此時，最好拿一個基準點重新檢查水平激光束和垂直激光束的位置，以避免測量錯誤。
不使用自動找平功能時的測量工作
不使用自動找平功能測量時必須把起停開關 14 推移到 "○ o n" 的位置。測量時如果不使用自動找平功能，激光束會保持在閃爍的狀態。
關閉了自動找平功能後，便可以把測量儀拿在手上，或者放在合適的底墊上操作。進行交叉測量時，水平激光束和垂直激光束的交叉角便不會被強制成90度。
找平精度
影響精度的因素
操作環境的溫度是最大的影響因素。尤其當溫度從地面朝著天花板逐漸改變時，極可能改變激光束的投射方向。
由于接近地面的溫差最大，所以當測量距離超過20米時最好把測量儀安裝在三腳架上，另外盡可能把測量儀器放置在測量場所的中央。
除了外來的影響因素之外，儀器本身的狀況（例如儀器摔落了或遭受強烈撞擊）也會影響找平精度。所以操作儀器之前，一定要先檢查儀器的精度。
先檢查水平激光束的高度精度及找平精度，然后再檢查垂直激光束的找平精度。
如果在檢查時發現測量儀器的偏差超過最大極限。必須把儀器交給博世顧客服務處修理。
檢查水平激光束的高度精度
針對這項檢查，您必須找一段無障礙物的 5 米長線段，而且該測量線段必須介于兩面牆 A 和 B 之間。
- 把測量儀安裝在三腳架上，並把三腳架擺在靠近牆 A 的位置，或者把儀器放置在靠近牆的堅實、平坦的地面上。開動測量儀，並選擇有自動找平功能的交叉測量。
- 把激光束對準比較靠近的牆 A，並讓測量儀找平。找出激光束在牆上的交叉點，並在該點的中心位置打上記號（點 I）。
- 把測量儀旋轉 180 度，讓儀器找平。找出激光束在牆 B 上的交叉點，並在該點的中心位置打上記號（點 II）。
198|中文
- 把儀器移近牆 B （無須旋轉測量儀），開動測量儀，並讓儀器找平。
- 調整測量儀的高度 （借助三腳架，必要時得使用墊塊），讓激光束的交叉點，準確地投射在牆 B 的點 II 上。
- 把測量儀旋轉 180 度，但是不可改變測量儀的高度。調整測量儀，讓垂直方向的激光束穿過牆 A 的點 I。讓測量儀找平，並且在牆 A 的激光束交叉點上做記號（點 III）。
- 牆 A 上點 I 和點 III 的差距 d，便是測量儀的實際高度偏差。
您可以使用以下的公式計算最大的許可偏差 d_max :
d_max = 兩倍的牆壁間距 x 0.3 毫米 / 米
範例：如果牆壁的間距為 5 米，那麼最大的許可偏差
d_max = 2 × 5 米 × 0.3 毫米 / 米 = 3 毫米。所以記號之間的距離，不可以超過 3 毫米。
檢查水平方向的激光束的找平精度
針對這項檢驗，您需要一個無障礙物的 5 × 5 米空曠場地。
- 把測量儀擺放在堅固、平坦，而且到牆 A 和牆 B 等距的位置上。讓測量儀在水平方向找平。
- 在距離測量儀 2.5 米處的牆上尋找激光束的投射點，並在該點的中心打上記號（牆 A 上的記號為點 I，牆 B 上的記號為點 II）。
- 把測量儀旋轉 180 度後，再把儀器移動到 5 米遠的位置上。讓儀器找平。
- 調整測量儀的高度 （借助三腳架，必要時得使用墊塊），讓激光束的中心點，準確地落在牆 B 的點 II 上。
- 在牆 A 上尋找激光束的中心點並打上記號，此記號便是點 III （點 III 得位在點 I 的正上方或正下方）。
- 牆 A 上點 I 和點 III 之間的距離 d，是測量儀在水平方向的實際偏差值。
您可以使用以下的公式計算最大的許可偏差 d_max :
d_max= 兩倍的牆壁間距 x 0.3 毫米 / 米
範例：如果牆壁的間距為 5 米，那麼最大的許可偏差
d_max=2×5 米 x 0.3 毫米 / 米 = 3 毫米。所以記號之間的距離，不可以超過 3 毫米。
檢查垂直方向的激光束的找平精度
針對這項檢驗，您必須尋找一處有門孔而且地板堅實的場地。此外，門孔的前后兩側至少要有 2.5 米的空間。
- 把測量儀放置在距離門孔 2,5 米處的堅實、平坦的地面上（不可以使用三腳架）。讓測量儀在交叉測量的功能上找平，並且把激光束朝向門孔。
- 找出投射在門孔地板上的垂直激光束的中心點，並在該中心點打上記號 （點 I）。在門孔的另一側約5米遠處再做一個記號 （點 II），在門孔的上緣做第三個記號 （點 III）。
- 把測量儀移動到門孔的另一側，並將它放置在點 II 的后面。讓儀器找平，並且調整好激光束，垂直激光束的中心必須穿過點 I 和點 II。
- 投射在門孔上緣的激光束的中心點和點 III 之間的距離 d，便是測量儀在垂直方向的實際偏差。
- 測量門孔的高度。
您可以使用以下的公式計算最大的許可偏差 d_max
d_max = 兩倍的門孔高 x 0.3 毫米 / 米
範例：如果門孔的高度為 2 米，那麼最大的許可偏差
d_max 2 x 2 米 x 0.3 毫米 / 米 = 1.2 毫米 . - 所以記號之間的距離，不可以超過 1.2 毫米。
檢查鉛垂精準度
檢查的工作要在空曠的空間執行，地板和天花板的距離必須在 5 米左右，地板得結實平坦。
- 將測量工具安裝至轉檯上後，再放置到地面上。
- 啟動測量工具，然後讓它進行水平面調整。
- 請在天花板上，標示出上方交叉點的中心位置
（點 I）。然後再到地面上，標示出下方雷射點的中心位置 （點 II）。
- 將測量工具旋轉 180° 度後，讓下方雷射點的中心位置定位在已標示出來的點 II 上。讓測量工具進行水平面調整。標示出上方雷射點的中心位置（點 III）。
- 天花板上點 I 和點 III 的差距 d，便是測量儀在垂直方向的實際偏差。
測量距離為 5 公尺時的最大容許偏差為：
$$ 5 \mathrm{m} \times \pm 0. 6 \mathrm{mm} / \mathrm{m} \times 2 = \pm 6 \mathrm{mm} 。 $$
因此，點Ⅰ與Ⅲ之間的差距d最多只能有6 mm。
有關操作方式的指點
▶ 記號一定要打在激光束的中心位置。 激光束的寬度會隨著距離的遠近而改變。
使用测量板工作 （附件） （参考插圖 G-H）
借助測量板 26，可以把地板上的激光記號點，或者把激光的高度轉載到牆上。
使用零面和刻度盤可以測量改變高度後的位移距離，並且把它轉載到其它的位置。因此不必重新調整測量儀的高度。
測量板 26 覆蓋了反射膜，可以幫助操作者在遠距離或日照強烈的環境中辨識激光束。當您的視線與激光平行時，才能體會反射膜的加強激光功能。
200|한국어
使用三脚架工作（附件）
三腳架可為您提供一個可調整高度的穩固測量基座。請將測量工具透過 5/8" 三腳架固定座 11 安裝至三腳架 22 或一般市售土木用三腳架的螺紋孔上。您必須使用 1/4" 三腳架固定座 6 才能將本產品固定在一般市售相機三腳架上。請使用該三腳架的止付螺絲來鎖緊測量工具。
操作儀器時使用激光接收器 （附件） （參考插圖 E）
在光線不利操作的環境中（操作環境太亮，直接日照）以及測量距離很遠時，為了容易辨識激光可以使用激光接收器27。使用激光接收器時得開動脈沖功能（參考”脈沖功能”，頁數197）。
激光辨識鏡（附件）
激光辨識鏡會過濾周圍環境的光線。因此激光束的紅光會顯得更亮。
▶ 雷射光束辨識鏡不可以充電防護眼鏡。戴上雷射光束辨識鏡之后，可以幫助您辨識雷射光束，它並不能保護您免受雷射光束輻射傷害。
不可以使用雷射光束辨識鏡充當太陽眼鏡，也不可以戴著雷射光束辨識鏡上街。雷射光束辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。
操作範例
操作範例 （請參考附圖 A F）
有關測量儀器的使用範例請參考說插圖說明。
維修和服務
維修和清潔
儲存和搬運測量儀器時務必把它放入供貨時附帶的箱子中。
測量儀器必須隨時保持清潔。
不可以把儀器放入水或其它的液體中。
使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。
務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。
送修時必須把測量儀器放入箱子中。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答
有關本公司產品及附件的問題。
查詢和定購備件時，務必提供儀器銘牌上標示的10位數物品代碼。
台灣
台灣羅伯特博世股份有限公司
建國北路一段 90 號 6 樓
台北市 10491
電話：(02) 2515 5388
傳真：(02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
羅伯特博世有限公司
營業範圍電動工具
郵箱號碼 100156
70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登）
Deutschland (德國)
處理廢棄物
必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。
不可以把損壞的測距儀和蓄電池 / 電池丟棄在一般的家庭垃圾中！
蓄電池 / 一般電池 :
不可以把蓄電池／電池丟入一般的家庭垃圾，火或水中。可能的話必須先讓蓄電池／電池放電，然后再收集、回收，或者以符合環保的方式處理它們。
保留修改權。
한국어
안전 수칙
- 激光瞄准靶
- 产品和功率描述
- 按照规定使用机器
- 插图上的机件
- 190|中文
- 安装
- 安装 / 更换电池
- 使用旋转平台
- 拉出伸缩脚
- 正式操作
- 正式操作仪器
- 开动 / 关闭
- 关闭仪器的自动关机功能
- 运行模式（参考插图 A D）
- 脉冲功能
- 自动找平功能
- 使用自动找平功能进行测量
- 不使用自动找平功能时的测量工作
- 找平精度
- 影响精度的因素
- 检查水平激光束的高度精度
- 192|中文
- 检查垂直方向的激光束的找平精度
- 检查焊点精度
- 有关操作方式的指点
- 194|中文
- 使用三脚架工作（附件）
- 操作仪器时使用激光接收器（附件）（参考插图 E）
- 激光辨识镜（附件）
- 工作范例
- 工作范例（参见图 A F）
- 维修和服务
- 维修和清洁
- 顾客服务处和顾客咨询中心
- 中国大陆
- 羅伯特·博世有限公司
- 制造商地址：
- 中文
- 安全規章
- 激光瞄準靶
- 產品和功率描述
- 按照規定使用機器
- 插圖上的機件
- 196|中文
- 導軌
- 安裝 / 更換電池
- 使用轉檯
- 拉出伸縮腳
- 操作
- 開動 / 關閉
- 關閉儀器的自動關機功能
- 操作模式（參考插圖 A - D）
- 脈沖功能
- 自動找平功能
- 使用自動找平功能進行測量
- 不使用自動找平功能時的測量工作
- 影響精度的因素
- 檢查水平激光束的高度精度
- 198|中文
- 檢查垂直方向的激光束的找平精度
- 檢查鉛垂精準度
- 有關操作方式的指點
- 激光辨識鏡（附件）
- 操作範例
- 維修和服務
- 維修和清潔
- 顧客服務處和顧客咨詢中心
- 台灣
- 處理廢棄物
- 蓄電池 / 一般電池 :
- 한국어
- 안전 수칙
品牌 : BOSCH
型号 : GLL 3-50P
类别 : 测距仪
