Typ výrobku	Liniový laser (3-liniový laser)
Model	Bosch GLL 3-50P
Rozměry (cca.)	160 x 80 x 100 mm
Hmotnost (s bateriemi)	cca. 0,5 kg
Napájení	4 x 1,5 V AA (Mignon)
Životnost baterie	cca. 10 h (v nepřetržitém provozu)
Třída laseru	2M (IEC 60825-1)
Vlnová délka	635 nm (červená)
Rozsah samonivelace	± 4°
Přesnost nivelace	± 0,3 mm/m
Pracovní oblast (průměr)	až 50 m
Počet laserových linií	3 (vodorovná, svislá, kříž)
Doba zapnutí	100 % (nepřetržitý provoz)
Závit stativu	1/4"
Provozní teplota	-10 °C až +40 °C
Skladovací teplota	-20 °C až +70 °C
Ochrana proti prachu a stříkající vodě	IP 5X (chráněno proti prachu)
Čištění	Optiku čistěte měkkým suchým hadříkem
Bezpečnostní pokyny	Nedívejte se do laserového paprsku; dbejte ochrany očí
Náhradní díly	Baterie, případně ochranné brýle a cílová tabulka
Záruka	Viz návod k obsluze

Často kladené otázky - GLL 3-50P BOSCH

Jak zapnu Bosch GLL 3-50P?

Stiskněte tlačítko zapnutí/vypnutí na boku přístroje. Laser se zapne a zahájí samonivelaci. Ujistěte se, že přístroj stojí na stabilním podkladu.

Co znamená blikající laserová linie?

Blikající linie signalizuje, že přístroj je mimo rozsah samonivelace (více než ±4°) nebo není možné nivelaci provést. Postavte přístroj více vodorovně.

Jaké baterie potřebuje GLL 3-50P?

GLL 3-50P vyžaduje čtyři AA baterie (Mignon, 1,5 V). Doporučujeme alkalické baterie pro delší provoz.

Jak dlouho vydrží baterie?

Při nepřetržitém provozu vydrží baterie cca. 10 hodin. Při použití akumulátorů může být provozní doba kratší.

Jak mohu zkontrolovat přesnost laseru?

Zkontrolujte přesnost pomocí nivelačního přístroje nebo vodováhy. Podrobný návod najdete v návodu k obsluze na straně 12.

Mohu používat GLL 3-50P venku?

Ano, ale dosah je při denním světle omezen. Použijte laserový přijímač pro lepší viditelnost linií.

Jak čistím čočky?

Čočky opatrně čistěte měkkým suchým hadříkem. Nepoužívejte agresivní čisticí prostředky ani tekutiny.

Je GLL 3-50P vodotěsný?

Přístroj je dle IP 5X chráněn proti prachu, ale není vodotěsný. Chraňte jej před deštěm a vlhkostí.

Co je součástí dodávky?

Obsah balení: Liniový laser GLL 3-50P, 4 x AA baterie, cílová tabulka, ochranný kufr, návod k obsluze.

Jak mohu laser připevnit na stativ?

GLL 3-50P má na spodní straně závit 1/4 palce. Přišroubujte jej přímo na běžný stativ nebo použijte přiložený držák.

NÁVOD K OBSLUZE GLL 3-50P BOSCH

SK Povodny napocna počiznje

hu Eredeti hasznalati utasitas

Bezpečnostní upozornění

Čtěte a respektujte veškeré pokyny, aby se s měřícím přístrojem pracovalo bezpečně a spolehlivě. Nikdy nezpůsobte varovné štítky na měřícím přístroji nerozpoznatelné. TYTO POKYNY DOBŘE USCHOVEJTE.

• Pozor – pokud se použije jiné než zde uvedené ovládací nebo seřizovací vybavení nebo provedou jiné postupy, může to vést k nebezpečné expozici zářením.
  ▶ Měřící přístroj se expeduje s varovným štítkem v angličtině (v zobrazení měřícího přístroje na grafické stra-ně označený číslem 12).

- Před prvním uvedením do provozu přelepte anglický varovný štítek dodávanou samolepkou ve Vašem národním jazyce.

Nikdy nesměřujte laserový paprsek na osoby nebo zvířata a ani sami se do paprsku laseru nedívejte. Tento měřicí přístroj vytváří laserové záření třídy 2 podle IEC 60825-1. Tím můžete osoby oslnit.

Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšimu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.
Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.
Měřící přístroj nechte opravit kvalifikovaným odborným personálem a jen originálními náhradními díly. Tím bude zajištěno, že bezpečnost přístroje zůstane zachována.
▶ Nenechte děti používat laserový měřící přístroj bez dozoru. Mohou neúmyslně oslnit osoby.
▶ Nepracujte s měřícím přístrojem v prostředí s nebezpečím výbuchu, v němž se nacházejí hořlavé kapaliny, plyny nebo prach. V měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny.

Cílová tabulka laseru

Nedávejte cílovou tabulku laseru 21 do blízkosti kardiostimulátorů. Díky magnetům na cílové tabulce laseru se vytváří pole, které může omezovat funkci kardiostimulátorů.

Cílovou tabulku laseru 21 udržujte daleko od magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů na cílové tabulce laseru může dojít k nevratným ztrátám dat.

Popis výrobku a specifikací

Otočte vyklápěcí stranu se zobrazením měřicího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.

Určující použití

Měřící přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar.

Technická data

Laser křížových přímek GLL 3-50
Objednací číslo		3 601 K63 8..
Pracovní dosah1)
- s t a n d a r d n í	m	10
- s laserovým přijímačem	m	5 - 50
Přesnost nivelace	mm/m ± 0,3
Pracovní dosah kolmého bodu	m	5
Přesnost kolmého bodu	mm/m ± 0,6
Rozsah samonivelace typicky	°	± 4
Doba nivelace typicky	s	<
Provozní teplota	°C -10... +40
Skladovací teplota	°C -20 ... +70
Relativní vlhkost vzduchu max.	%	90
Třída laseru		2
Typ laseru	nm	635
	mW	<1
C6		1
nejkratší délka impulzu	s	1
Otvor stativu	"	1/4
	"	5/8
Baterie		4 x 1 , 5 V LR6 ( A A )

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.

* Ochrana proti prachu a střikající vodě

Dbejte prosím objednaciho čísla na typovém štitku Vašeho měřiciho přístroje, obchodní označení jednotlivých měřicích přístrojů se může měnit.

K jednoznačné identifikaci Vašeho měřicího přístroje slouží sériové číslo 13 na typovém štitku.

96 | Česky

Laser křižových přímek GLL 3-50

Doba provozu min.	h	6
Vypinaci automatika po ca.	min 30
Hmotnost podle
EPTA-Procedure 01/2003	kg 0,9
Rozměry
- bez otočné základny	mm	146 × 83 × 117
- s to o č n ou z á k l a d n o mm	mm	201 × 197
Stupeň krytí		IP 54*

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.
* Ochrana proti prachu a stříkající vodě
Dbejte prosim objednaciho čísla na typovém štitku Vašeho měřicího přístroje, obchodní označení jednotlivých měřicích přístrojů se může měnit.
K jednoznačné identifikaci Vašeho měřiciho přístroje slouží sériové číslo
13 na typovém štítku.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení měřícího přístroje na obrázkové straně.

1 Výstupní otvor laserového paprsku

2 Ukazatel pulzní funkce

3 Tlačítko pulzní funkce

4 Tlačítko druhů provozu

5 Ukazatel baterie

6 Upnutí pro stativ 1/4"

7 Přihrádka pro baterie

8 Kryt prihrádky baterie

9 Vyznačení polarity

10 Aretace krytu přihrádky pro baterie

11 Upnutí pro stativ 5/8"

12 Varovný štítek laseru

13 Sériové číslo

14 Spínač

15 Vodicí drážka

16 Vodicí kolejnice

17 Aretační šroub výsuvné patky

18 Otočné kolo

19 Otočný podstavec

20 Magnety

21 Cílová tabulka laseru

22 Stavební stativ BS 150*

23 Brýle pro práci s laserem*

24 Univerzální úchytka BM 1*

25 Teleskopická tyč BT 350*

26 Měřící deska s patkou*

27 Přijímač laseru*

28 Držák*

29 Kufr*

* Zobrazené nebo popsané příslušenství nepatří do standardní dodávky.

Montáž

Nasazení/výměna baterií

Pro provoz měřícího přístroje je doporučeno použivaní alka-licko-manganových baterií.

Pro otevření krytu přihrádky pro baterie 8 zatáhněte za aretaci 10 a kryt přihrádky pro baterie odklopte. Vložte baterie.

Dbejte prítom na správnou polaritu podle vyobrazení vně krytu prihrádky pro baterie.

Bliká-li ukazatel baterie 5 červeně, pak musíte baterie vyměnit. Nahrad'te vždy všechny baterie současně. Použijte pouze baterie jednoho výrobce a stejné kapacity.

Pokud měřící přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou pří delšim skladování koro-dovat a samy se vybít.

Nasadte měřicí přístroj vodicí drážkou 15 do vodicí kolejníčky 16 v otočném podstavci 19 a n a su ūt e měřicí přístroj až nadoraz na podstavec. Pro demontáž vytáhněte měřicí přístroj z otočného podstavce opačným směrem.

Vytažení teleskopických patek

Vyšroubujte aretační šroub 17 výsuvné patky. Vytáhněte patku. Zašroubováním aretačního šroubu 17 patku zaaretujte. Postup opakujte u zbývajících dvou patek.

Provoz

Uvedení do provozu

▶ Chraňte měřící přístroj před vlhkem a přímým slunečním zářením.
Nevystavujte měřící přístroj žádným extrémním teplotám nebo teplotním výkyvům. Nenechávejte jej např. delší dobu ležet v autě. Při větších teplotních výkyvech nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.
Zabraňte prudkým nárazům nebo pádům měřícího přístroje. Po silných vnějších vlivech na měřící přístroj by se měla před další prací vždy provést kontrola přesnosti (viz „Přesnost nivelace“).
▶ Pokud měřicí přístroj přepravujete, vypněte jej. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Česky|97

Zapnutí - vypnutí

Pro zapnutí měřicího přístroje posuňte spínač 14 do polohy pulzní funkci snížena. Proto pro práce bez přijímače laseru „o n “ (pro práce bez nivelacní automatiky) nebo do polphzní funkci novým stlačením tlačítka 3 vypněte. Při vypnuté „o n “ (pro práce s nivelacní automatikou). Měřicí půdžní funkci zhasne ukazatel 2.

vysílá ihned po zapnutí z výstupních otvorů 1 laserové přímky.

▶ Nesměrujte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj a to ani z větší vzdálenosti.

Pro vypnutí měřícího přístroje posuňte spínač 14 do polohy „off“. Při vypnutí se kyvná jednotka zajistí.

Při překročení nejvyšší dovolené provozní teploty 40 °C následuje vypnutí kvůli ochraně diody laseru. Po ochlazení je měřící přístroj opět připraven k provozu a lze jej znovu zapnout.

Deaktivace vypínací automatiky

Měřící přístroj se po 30 min. doby provozu automaticky vypne. Pro deaktivaci vypínací automatiky podržte při zapnutí měřicího přístroje 3 sec. stlačené tlačitko druhů provozu 4. Je-li vypínací automatika deaktivovaná, laserové přímky krátce na 3 sec. zablikají.

Neponechávejte zapnutý měřící přístroj bez dozoru a po používání jej vypněte. Mohly by být laserovým paprskem oslněny jiné osoby.

Pro aktivaci vypínací automatiky měřicí přístroj vypněte a opět zapněte (bez stlačeného tlačítka druhů provozu 4).

Druhy provozu (viz obrázek A - D)

Měřicí přístroj má čtyři druhy provozu, mezi kterými můžete kdykoli přecházet:

• Horizontální provoz (druh provozu A): promítá vodorovnou laserovou čáru.
• Provoz s křížovými čarami (druh provozu B): promítá jednu vodorovnou a jednu svislou laserovou čáru.
• Vertikální provoz (druh provozu C): promítá dvě svislé, ortogonální laserové čáry.
• Horizontální provoz kombinovaný s vertikálním provozem (druh provozu D): promítá jednu vodorovnou a dvě svislé laserové čáry.

U všech druhů provozu se na podlahu promítá kolmý bod.

Po zapnutí se měřicí přístroj nachází v druhu provozu „D“. Pro změnu druhu provozu stiskněte tlačitko druhů provozu 4.

Všechny čtyři druhy provozu lze zvolit s nivelační automatikou nebo bez ní.

Při provozu s křížovými čarami a vertikálním provozu lze otočným kolem 18 vyrovnat svislé čáry přesně podle měřeného objektu.

Pulzní funkce

Pro práce s přijímačem laseru 27 musí být – nezávisle na zvoleném druhu provozu – aktivována pulzní funkce.

V pulzní funkci blikají laserové přímky s velmi vysokou frekvencí a budou tím zjevné pro přijímač laseru 27.

Pro zapnutí pulzní funkce stlačte tlačitko 3. Při zapnuté pulzní funkci svítí ukazatel 2 zeleně.

Pro lidské oko je viditelnost laserových přímek při zapnuté pulzní funkci snížena. Proto pro práce bez přijímače laseru přihzní funkci novým stlačením tlačítka 3 vypněte. Při vypnuté půroj funkci zhasne ukazatel 2.

Nivelační automatika

Práce s nivelační automatikou

Měřící přístroj postavte na vodorovný, pevný podklad nebo jej upevněte na běžný fotostativ.

Pro práce s nivelační automatikou posuňte spínač 14 do polohy „ o n “ .

Nivelační automatika automaticky vyrovná nerovnosti uvnitř rozsahu samonivelace ±4°. Jakmile už laserové přímky neblikaji, je měřicí přístroj znivelován.

Není-li automatická nivelace možná, např. proto, že se plocha stanoviště měřicího přístroje odchyluje více než 4° od horizontály, pak laserové přímky blikají. V tom případě postavte měřící přístroj vodorovně a vyčkejte samonivelace.

Při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje. Po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabránilo chybám.

Práce bez nivelační automatiky

Pro práce bez nivelační automatiky posuňte spínač 14 do polohy „on“. Při vypnuté nivelační automatice laserové přímky trvale blikají.

Při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad. V provozu křížových přímek už neprobíhají dvě laserové přímky nutně vzájemně kolmo.

Přesnost nivelace

Vlivy na presnost

Největším vlivem působí teplota okolí. Zvláště od podlahy nahoru probíhající teplotní rozdíly mohou paprsek laseru odchýlit.

Poněvadž je vrstvení teploty v blízkosti podlahy největší, měli by jste měřící přístroj od měřené dráhy 20 m vždy namontovat na stativ. Mimo to postavte měřící přístroj podle možností do středu pracovní plochy.

Vedle vnějších vlivů mohou vést k odchylkám i přístrojem specifikované vlivy (jako např. pády nebo prudké nárazy). Zkontrolujte proto před každým začátkem práce přesnost měřícího přístroje.

Zkontrolujte pokaždé nejprve výškovou přesnost a též přesnost nivelace vodorovné přímky laseru, poté přesnost nivelace svislé přímky laseru.

Pokud by měřící přístroj při jedné z kontrol překročil maximální odchylku, pak jej nechte v servisu Bosch opravit.

98 | Česky

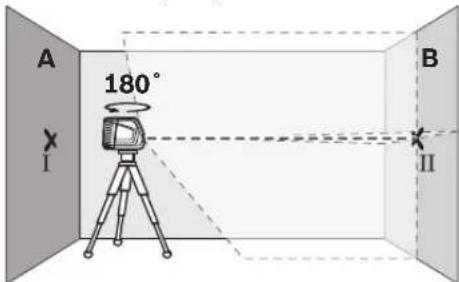

Pro kontrolu potřebujete 5 m dlouhou volnou měřící dráhu na pevném základu mezi dvěma stěnami A a B.

- Namontujte měřící přístroj blízko stěny A na stativ nebo jej položte na pevný, rovný podklad. Měřící přístroj zapněte. Zvolte provoz křížových přimek s nivelační automatikou.

- Nasměrujte laser na blízkou stěnu A a nechte měřící přístroj znivelovat. Označte střed bodu, na němž se přímky laseru na stěně kříží (bod I).

• Otočte měřící přístroj o 180°, nechte jej znivelovat a označte střed křížení přímek laseru na protější stěně B (bod II).
• Umístěte měřící přístroj – bez jeho otočení – poblíž stěny B, zapněte jej a nechte znivelovat.

- Vyrovnejte měřící přístroj výškově tak (s pomocí stativu nebo případně podložením), aby bod křížení přímek laseru přesně zasáhl předtím označený bod II na stěně B.

– Otočte měřící přístroj o 180° bez změny výšky. Nasměrujte jej na stěnu A tak, aby svislá přímka laseru běžela skrz již označený bod 1. Nechte měřící přístroj znivelovat a označte bod křížení přímek laseru na stěně A (bod IIT).
- Rozdíl d obou označených bodů I a III na stěně A udává skutečnou výškovou odchylku měřícího přístroje.

Maximální dovolenou odchylku d_max vypočítáte následovně: d_max = dvojnásobná vzdálenost stěn x 0,3 mm/m

Příklad: při vzdálenosti stěn 5 m smí činit maximální odchylka

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Značkysmějítedyležet nejvýše 3 mm od sebe.

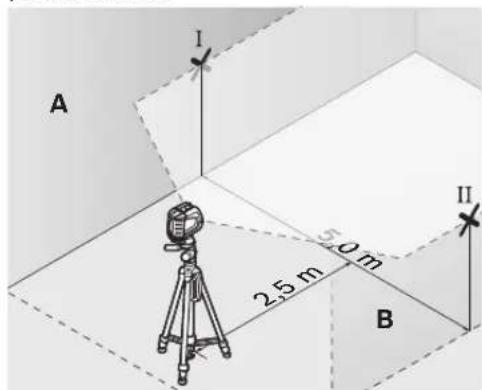

Pro kontrolu potřebujete volnou plochu ca. 5 x 5 m.

– Postavte měřící přístroj na pevný, rovný základ doprostřed mezi stěny A a B. Nechte měřící přístroj ve vodorovném provozu znivelovat.

– Označte ve vzdálenosti 2,5 m od měřícího přístroje na obou stěnách střed přímky laseru (bod I na stěně A a bod II na stěně B).

Česky|99

• Postavte měřící přístroj otočený o 180° ve vzdálenosti 5 m a nechte jej znivelovat.
• Vyrovnejte měřící přístroj výškově tak (s pomocí stativu nebo případně podložením), aby bod střed přímky laseru přesně zasáhl předtím označený bod 11 na stěně B.
• Označte na stěně A střed přímky laseru jako bod III (svisle nad příp. pod bodem 1).
• Rozdíl d obou označených bodů I a III na stěně A udává skutečnou odchylku měřícího přístroje od vodorovné roviny.

Maximální dovolenou odchylku d_max vypočítáte následovně: d_max = dvojnásobná vzdálenost stěn x 0,3 mm/m Příklad: při vzdálenosti stěn 5 m smí činit maximální odchylka d_max = 2 × 5 × 0, 3 mm/m = 3 mm . Značky smějí tedy nejvýše 3 mm od sebe.

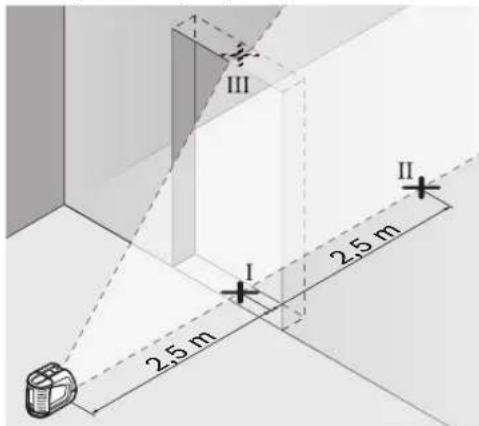

Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném základu) na každé straně dveří nejméně 2,5 m místa.

- Postavte měřící přístroj ve vzdálenosti 2,5 m od otvoru dveří na pevný, rovný podklad (nikoli na stativ). Nechte měřící přístroj v provozu křížových přímek znivelovat a nasměrujte laserové přímky na otvor dveří.

– Označte střed svislé přímky laseru na podlaze otvoru dveří (bod I), ve vzdálenosti 5 m na druhé straně otvoru dveří (bod II) a též na horním okraji otvoru dveří (bod III).

– Položte měřící přístroj na druhé straně otvoru dveří přímo za bod II. Nechte měřící přístroj znivelovat a vyrovnejte svislou přímku laseru tak, aby její střed procházel přesně body I a II.
- Rozdíl d mezi bodem TIT a středem přímky laseru na horním okraji otvoru dveří udává skutečnou odchylku měřicího přístroje od svislé roviny.
- Změřte výšku otvoru dveří.

Maximální dovolenou odchylku d_max vypočítáte následovně: d_max = dvojnásobná výška otvoru dveří x 0,3 mm/m Příklad: při výšce otvoru dveří 2 m smí činit maximální odchylka

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Značky smějí tedy ležet nejvyše 1,2 mm od sebe.

Kontrola presnosti kolmice

Pro kontrolu potřebujete volnou měřicí dráhu na pevném podkladu se vzdáleností ca. 5 m mezi podlahou a stropem.

– Namontujte měřicí přístroj na otočnou základnu a postavte ho na podlahu.
- Měřící přístroj zapněte a nechte jej znivelovat.

- Označte střed horního průsečíku na stropě (bod I). Kromě toho označte střed dolního laserového bodu na podlaze (bod II).

100 | Česky

• Měřicí přístroj otočte o 180°. Umístěte ho tak, aby se střed dolního laserového bodu shodoval s již vyznačeným bodem TI. Nechte měřicí přístroj znivelovat. Vyznačte střed horního laserového bodu (bod III).
• Rozdíl d obou označených bodů T a III na stropě udává sku tečnou odchylku měřícího přístroje od svislic.

U měřené dráhy 5 m činí maximální přípustná odchylka: 5 m x ± 0, 6 mm / m x 2 = ± 6 mm.

Rozdíl d mezi body I a III smí tedy činit maximálně 6 mm.

Pracovní pokyny

▶ K označení používejte pouze střed přímky laseru. Šířka laserové přímky se mění se vzdáleností.

Práce s měřící deskou (příslušenství) (viz obrázky G-H)

S pomocí měřící desky 26 můžete prénést označení laseru na podlahu přip. výšku laseru na stěnu.

Pomocí nulového pole a stupnice můžete změřit přesazení k požadované výšce a na jiném místě je opět nanést. Tím odpadá přesné nastavení měřícího přístroje na prénášenou výšku. Měřící deska 26 má reflexní vrstvu, která zlepšuje viditelnost laserového paprsku ve velké vzdálenosti ev. za silného slunečního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se díváte na měřící desku rovnoběžně s paprskem laseru.

Práce se stativem (příslušenství)

Stativ poskytuje stabilní, výškově nastavitelnou měřicí základnu. Měřicí přístroj umistěte otvorem 5/8" 11 na závit stativu 22 nebo běžného stavebního stativu. Pro upevnění na běžný fotostativ použijte otvor 1/4" 6. Měřicí přístroj pevně přišroubujte pomocí zajištovacího šroubu stativu.

Práce s přijímačem laseru (příslušenství) (viz obr. E)

Při nepřiznivých světelných poměrech (světlé okolí, přímý sluneční svit) a na větší vzdálenosti použijte pro lepší vyhledání laserových přímek přijímač laseru 27. Při pracech s přijímačem laseru zapněte pulzní funkci (viz „Pulzní funkce“, strana 97).

Brýle pro práci s laserem (příslušenství)

Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví červené světlo laseru pro oko světlejší.

Nepoužívejte brýle pro práci s laserem jako ochranné brýle. Brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem.

▶ Nepoužívejte brýle pro práci s laserem jako sluneční brýle nebo v silničním provozu. Brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev.

Příklady práce

Příklady práce (viz obrázky A – F)

Příklady možností použití měřícího přístroje naleznete na grafických stranách.

Údržba a servis

Údržba a čištění

Měřící přístroj skladujte a přepravujte pouze v dodaném kufru.

Udržujte měřicí přístroj vždy čistý.

Měřící přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky.

V případě opravy zašlete měřící přístroj v kufru.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednaci číslo podle typového štítku měřícího přístroje.

Czech Republic

Robert Bosch odbytová s.r.o.

Měřicí přístroje, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte měřicí přístroje a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musejí být neupotřebitelné měřící přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Slovensky | 101

Akumulátory/baterie:

Akumulátory/baterie neodhazujte do domovního odpadu, do ohně nebo do vody. Akumulátory/baterie mají být, pokud možno vybité, shromaždovány, recyklovány nebo zlikvidovány způsobem nepoškozujícím životní prostředí.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Križový laser GLL 3-50

25 Teleskopická tyč BT 350*

26 Meracia platnička s pätkou*

Pri práci s nivelačnou automatikou posuňte vypínač 14 do polohy „ 🚗 o n “ .

Darba režimi (attěli A – D)
