NÁVOD NA OBSLUHU GLL 3-50P BOSCH

Použití otočného podstavce

Kontrola výškové presnosti vodorovné prímky

Kontrola presnosti nivelace vodorovné prímky

Kontrola presnosti nivelace svislé prímky

Aby ste mohli s týmto meracím prístrojom pracovať bez ohrozenia a bezpečne, musíte si prečítať a dodržiavať všetky pokyny. Nikdy neporušte identifikovatel’nost výstražných značiek na meracom prístroji. TIETO POKYNY SI DOBRE USCHOVAJTE.

Bud'te opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mať za následok nebezpečnú expozíciu žiarenia.
Tento merací prístroj sa dodáva s výstražným štítkom v anglickom jazyku (na grafickej strane tohto Návodu je na obrázku merací prístroj označený číslom 12).

- Predtým ako začnete merací prístroj používať, prelepte anglický text výstražného štítka dodanou nálepkou v jazyku Vašej krajiny.

Nesmerujte laserový lůč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lůča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjst k oslepeniu osôb.

Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.

Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Merací prístroj nechávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná.

Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použit deti. Mohli by neúmyselne oslepiť iné osoby.

▶ Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť.

Nedávajte laserovú ciel'ovú tabul'ku 21 do blízkosti kardiostimulátorov. Prostredníctvom magnetov laserovej ciel'ovej tabul'ky sa vytvára magnetické pole, ktoré môže negativne ovplyvňovať fungovanie kardiostimulátorov.

▶ Laserovú ciel'ovú tabuľku 21 majte v dostatočnej vzdialenosti od magnetických dátových nosičov a prístrojov citlivých na magnetické polia. Následkom účinku magnetov laserovej ciel'ovej tabuľky môže príst k nenávratnej strate uložených dát.

Popis produktu a výkonu

Vyklopte si láskavo vyklápaciu stranu s obrázkami meracieho prístroja a nechajte si ju vyklopenú po celý čas, ked'čítate ten-to Návod na používanie.

Používanie podl'a určenia

Tento meraci prístroj je určený na zistovanie a kontrolu vodo-rovných a zvislých línií.

Technické údaje

Křížový laser GLL 3-50
Vecné číslo		3 601 K63 8..
Pracovný dosah1)
- š t a n d a r d n e	m	10
- s prijímačom laserového lúča	m	5 - 50
Presnost nivelácie	mm/m ±0,3
Pracovný dosah - bod zvislice	m	5
Presnost - bod zvislice	mm/m ±0,6
Rozsah samonivelácie typicky	°	±4
Doba nivelácie typicky	s	<
Prevádzková teplota	°C -10... +40
Skladovacia teplota °C -20 ... +70
Relatívna vlhkost' vzduchu max.	%	90
Laserová trieda		2
Typ lasera	nm	635
	mW	<1
C_6		1
minimálna doba impulzu	s	1/1600
Statívové uchytenie	"	1/4
	"	5/8
Batérie		4 x 1 , 5 V LR6 ( A A )

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšit.
* chránené proti prachu a striekajúcej vode
Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracich prístrojov sa môžu odlišovať.
Na jednoznačnú identifikáciu Vášho meracieho pristroja slúži sériové číslo 13 na typovom štítku.

102 | Slovensky

Doba prevádzky min.	h	6
Vypinacia automatika po cca	min 30
Hmotnosť podľa
EPTA-Procedure 01/2003	kg 0,9
Rozmery
- bez otočnej platformy	mm	146 × 83 × 117
- s otočnou platformou	mm	201 × 197
Druh ochrany		IP 54*

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšit.
* chránené proti prachu a striekajúcej vode
Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracích prístrojov sa môžu odlišovat.
Na jednoznačnú identifikáciu Vášho meracieho pristroja slúži sériové číslo 13 na typovom štítku.

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vztahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

1 Výstupný otvor laserového lúča

2 Indikácia Pulzová funkcia

3 Tlačidlo Pulzová funkcia

4 Tlačidlo druhu prevádzky

5 Indikácia batérie

6 Statívové uchytenie 1/4"

7 Priehradka na batérie

8 Viečko priehradky na batérie

9 Označenie pólov

10 Aretácia veka priehradky na batérie

11 Statívové uchytenie 5/8"

12 Výstražný štítok laserového prístroja

13 Sériové číslo

14 Vypínač

15 Vodiaca drážka

16 Vodiaca lišta

17 Aretačná skrutka pre teleskopickú nožičku

18 Otočné koleso

19 Otočná platforma

20 Magnety

22 Stavebný statív BS 150*

23 Okuliare na zviditel'nenie laserového lúča*

24 Univerzálny držiak BM 1*

27 Laserový prijímač*

28 Držiak*

29 Kufrík*

* Zobrazené alebo popísané prislušenstvo nepatrí do základnej výbavy produktu.

Montáž

Vkladanie/výmena batérií

Pri prevádzke tohto meracieho prístroja odporúčame použivanie alkalicko-mangánových batérií.

Ak chcete otvorit viečko priehradky na batérie 8 potiahnite za aretáciu 10 a viečko priehradky na batérie vyklopte smerom hore. Vložte príslušné batérie. Dávajte pritom pozor na správne pólovanie podľa vyobrazenia na viečku priehradky na batérie. Ked’ indikácia batérie bliká 5 červeno, musíte batérie vymeníť.

Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú rovnakú kapacitu.

Ked' merací prístroj nebudete dlhší čas používať, vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovať a samočinne sa vybitř.

Používanie otočnej platformy

Nasad'te merací prístroj s vodiacou drážkou 15 na vodiacu lištu 16 otočnej platformy 19 a nas uňte merací prístroj až na doraz na platformu. Pre oddelenie vytiahnite merací prístroj z otočnej platformy v opačnom poradí.

Vytiahnutie teleskopických nožičiek

Uvoľnite aretačnú skrutku 17 pre teleskopickú nožičku. Vytiahnite nožičku. Zaaretujte nožičku dotiahnutím aretačnej skrutky 17. Postup zopakujte aj pri obidvoch zvyšných nožičkách.

Používanie

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj pred jeho použitím temperovať na teplotu prostredia, v ktorom ho budete používať. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negativne ovplyvnená preciznosť meracieho prístroja.
- Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zása-

Slovensky | 103

hu by ste mali predtým, ako budete pokračovať v práci, vždy vykonať skúšku presnosti (pozri „Presnosť nivelácie“).

Ak budete meraci prístroj prepravovať na iné miesto, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudších pohyboch poškodiť.

Zapínanie/vypínanie

Na zapnutie meracieho prístroja posuňte vypínač 14 do polohy „on“ (pre prácu bez nivelačnej automatiky), alebo do polohy „on“ (pre prácu s nivelačnou automatikou). Ihned po zapnutí začne merací prístroj vysielat laserové lúče z výstupných otvorov 1.

▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z vačšej vzdialenosti.

Ak chcete merací prístroj vypnút posuňte vypínač 14 do polohy „off“. Pri vypnutí sa výkyvná jednotka zablokuje.

Pri prekročení maximálnej prípustnej teploty 40 °C nastáva vypnutie meracieho prístroja kvôli ochrane laserovej diódy. Po vychladnutí je merací prístroj opát pripravený na prevádzku a možno ho znova zapnút.

Deaktivovanie vypínacej automatiky

Po prevádzkovej dobe 30 min. sa merací prístroj automaticky vypne. Ak chcete deaktivovať vypínaciu automatiku zapnutého meracieho prístroja, podržte tlačidlo druhu prevádzky 4 stlačené na dobu 3 sekundy. Ked je vypínacia automatika deaktivovaná, laserové čiary po 3 sekundách krátko blikajú.

Nenechávajte zapnutý merací prístroj bez dozoru a po použití merací prístroj vždy vypnite. Laserový lůč by mohol oslepiť iné osoby.

Ak chcete aktivovat automatické vypínanie, merací prístroj vypnite a opat'ho zapnite (bez stlačenia tlačidla druhu prevádzky 4).

Režimy prevádzky (pozri obrázky A – D)

Merací prístroj disponuje štyrmi režimami prevádzky, medzi ktorými môžete kedykol'vek prepínať:

- Horizontálny režim (režim prevádzky A): vytvára jednu vodorovnú laserovú líniu

- Režim krížových línií (režim prevádzky B): vytvára jednu vodorovní a jednu zvislú laserovú líniu

- Vertikálny režim (režim prevádzky C): vytvára dve zvislé, ortogonálne laserové línie

- Horizontálny režim v kombinácii s vertikálnym režimom (režim prevádzky D): vytvára jednu vodorovnú a dve zvislé laserové línie

Vo všetkých režimoch prevádzky je na podlahu premietaný bod zvislice.

Po zapnutí sa merací prístroj nachádza v režime prevádzky s označením „D“. Na prepnutie režimu prevádzky stlačte tlačidlo pre režimy (druhy) prevádzky 4.

Všetky štyri režimy prevádzky sa dajú zvolit tak s nivelačnou automatikou, ako aj bez nej.

Pri režime krížových línií a vertikálnom režime sa dajú otočným kolieskom 18 presne zarovnávať vertikálne línie na meranom objekte.

Pulzová funkcia

Pre prácu s laserovým prijimačom 27 treba – bez ohľadu na zvolený druh prevádzky prístroja – aktivovať pulzovú funkciu. V pulzovej funkcií blikajú laserové čiary vo veľmi vysokej frekvencii a tým sa stávajú pre laserový prijímač 27 identifikovateľné.

Ak chcete zapnúť pulzovú funkciu, stlačte tlačidlo 3. Ked' je pulzová funkcia zapnutá, svieti indikácia 2 zeleno.

Ked' je zapnutá pulzová funkcia, je viditel'nost laserových lúčov pre ľudské oko znížená. Pre prácu bez laserového prijímača vypnite preto pulzovú funkciu opátovným stlačením tlačidla 3. Ked' je pulzová funkcia vypnutá, indikácia 2 zhasne.

Nivelačná automatika

Práca s nivelačnou automatikou

Postavte merací prístroj na vodorovnú a pevnú podložku, alebo ho upevnite na nejaký bežný fotografický statív.

Nivelačná automatika vyrovnáva nerovnosti v rozsahu samonivelácie ±4° automaticky. Len čo prestanú laserové lúče blikat, je merací prístroj nivelovaný.

Ak nie je automatická nivelácia možná, napr. preto, že plocha stanoviska meracieho prístroja sa odchyluje od vodorovnej roviny o viac ako 4°, laserové lúče blikajú. V takomto prípade postavte merací prístroj do vodorovnej polohy a počkajte, kým sa uskutoční samonivelácia.

V prípade otrasov alebo pri zmenách dĺžky počas prevádzky sa merací prístroj opăt automaticky niveluje. Po novej nivelácii znovu skontrolujte polohy vodorovnej resp. zvislej laserovej línie k referenčným bodom, aby ste sa vyhli chybám merania.

Práca bez nivelačnej automatiky

Pre prácu bez nivelačnej automatiky posuňte vypínač 14 do polohy „on“. Ked’ je nivelačná automatika vypnutá, laserové lúče blikajú trvalo.

Pri vypnutej nivelačnej automatike môžete zobrať merací prístroj voľne do rúk, alebo ho môžete položiť na šikmú plochu. Pri krížovej prevádzke už nebudú dve laserové línie prebiehať navzájom voći sebe v pravom uhle.

Presnost nivelácie

Faktory ovplyvňujúce presnost

Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobit vychýlenie laserového lúča.

Pretože teplotné vrstvy sú v blízkosti zeme najväčšie, mali by ste merací prístroj pri vzdialenostiach od 20 m vždy namontovať na statív. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Odchýlky môžu okrem vonkajších vplyvov vyvolávať aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnosť meracieho prístroja pred každým začiatkom práce.

Vždy najprv skontrolujte výškovú presnosť ako aj presnosť nivelácie vodorovnej laserovej línie, potom presnosť nivelácie zvislej laserovej línie.

104 | Slovensky

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

Kontrola výškovej presnosti vodorovnej línie

Na túto kontrolu budete potrebovať voľnú meraciu trasu dĺžky 5 m na pevnom podklade medzi dvoma stenami A a B.

– Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj. Nastavte krížovú prevádzku s nivelačnou automatikou.

- Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte stred bodu, na ktorom sa laserové línie na stene križujú (bod I).

• Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových línií na protiľahlej stene B (bod II).
• Umiestnite merací prístroj do blízkosti steny B – bez toho, aby ste ho otáčali –, zapnite ho a nechajte merací prístroj, aby sa naniveloval.

- Pristroj vyrovnajte výškovo tak (pomocou statívu alebo v prípade potreby podložením), aby krížový bod laserovej línie smeroval presne na predtým označený bod TI na stene B.

– Otočte merací prístroj o 180° bez toho, aby ste zmenili jeho výšku. Nasmerujte ho na stenu A tak, aby zvislá laserová línia prechádzala už označeným bodom I. Nechajte merací prístroj, aby sa niveloval a označte krížový bod laserovej línie na stene A (bod III).
- Rozdiel d oboch označených bodov 1 a III na stene A dáva skutočnú výškovú odchýlku meracieho prístroja.

Maximálna prípustná odchýlka d _max sa vypočita nasledovne:

d_max = dvojnásobok vzdialenosti stien x 0,3 mm/m Príklad: Pri vzdialenosti stien 5 m smie byt maximálna dovole- ná odchýlka

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Spomínané značkysmú ležat od seba vo vzdialenosti maximálne 3 mm.

Kontrola presnosti nivelácie vodorovnej línie

Na túto kontrolu budete potrebovať vol'nú plochu s rozmermi cca 5 x 5 m.

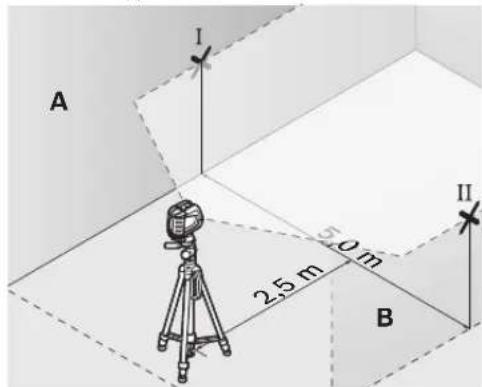

- Postavte merací prístroj na pevný a rovný podklad do stredu medzi steny A a B. Nechajte merací prístroj nivelovať sa v horizontálnej prevádzke.

- Vo vzdialenosti 2,5 m od meracieho prístroja označte na oboch stenách stredy laserovej linie (bod I na stene A a bod II na stene B).

Slovensky | 105

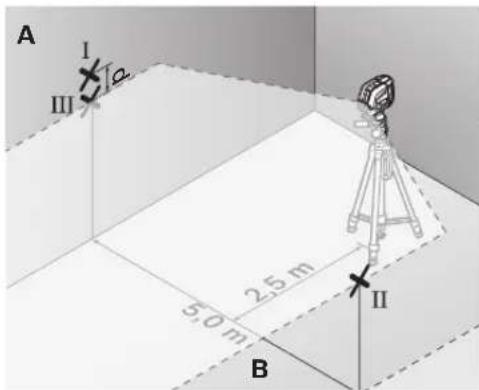

• Postavte merací prístroj otočený o 180° do vzdialenosti 5 m a nechajte ho nivelovať.
• Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v prípade potreby podložením), aby stred laserovej línie smeroval presne na predtým označený bod II na stene B.
• Na stene A označte stred laserovej línie ako bod III (zvislo nad resp. pod bodom 1).
• Rozdiel d oboch označených bodov I a III na stene A dáva skutočnú odchýlku meracieho prístroja od vodorovnej roviny.

Maximálna prípustná odchýlka d_max sa vypočita nasledovne: d_max = dvojnásobok vzdialenosti stien × 0,3 mm/m

Příklad: Pri vzdialenosti stien 5 m smie byť maximálna dovolená odchýlka

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Spominané značky ležat od seba vo vzdialenosti maximálne 3 mm.

Kontrola presnosti nivelácie zvislej línie

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

- Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Nechajte prístroj nanivelovať v krížovej prevádzke a nasmerujte laserový lůč do otvoru dverí.

– Označte stred zvislej laserovej linie na podlahe otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

• Postavte merací prístroj na druhej strane otvoru dverí priamo za bodom II. Nechajte merací prístroj nivelovať a laserovú líniu nasmerujte tak, aby jej stred prebiehal presne bodmi 1 a II.
• Rozdiel d medzi bodom TIT a stredom laserovej linie na hornom okraji otvoru dverí dáva skutočnú odchýlku meracieho prístroja od zvislice.
• Odmerajte výšku otvoru dverí.

Maximálna dovolená odchýlka d max sa vypočita nasledovne: d max = dvojnásobok výšky otvoru dverí x 0,3 mm/m Príklad: Pri výške otvoru dverí 2 m smie byť maximálna dovolená odchýlka

d_max^m 12 × 2 m × 0.3 mm = 1.2 mm . Spomínané značky smú ležat teda od seba maximálne vo vzdialenosti 1,2 mm.

Kontrola presnosti zvislice

Na túto kontrolu budete potrebovať volnú meraciu trasu na pevnom podklade so vzdialenostou cca 5 m medzi podlahou a stropom.

– Namontujte merací prístroj na otočnú platformu a postavte ho na podlahu.
– Zapnite merací prístroj a nechajte ho nanivelovať sa.

– Označte si stred horného bodu križovania, na strope (bod I). Okrem toho si označte aj stred dolného laserového bodu na podlahe (bod II).

106 | Slovensky

• Otočte meraci prístroj o 180°. Nastavte jeho pozíciu tak, aby stred dolného laserového bodu ležal na bode II, ktorý ste si už označili. Nechajte meraci prístroj dokončit niveláciu. Označte si stred horného laserového bodu (bod III).
• Rozdiel d oboch označených bodov I a III na strope dáva skutočnú odchýlku meracieho prístroja od zvislice (zvislej polohy).

Na dráhu merania 5 m je maximálna prípustná odchýlka: 5 m x ± 0, 6 mm / m x 2 = ± 6 mm.

Rozdiel d medzi bodmi 1 a III smie teda byt maximálne 6 mm.

Pokyny na používanie

▶ Na označovanie používajte vždy iba stred laserovej línie. Šírka laserovej línie sa vzdialenostou mení.

Práca s meracou platničkou (Príslušenstvo) (pozri obrázky G–H)

Pomocou meracej platničky 26 môžete značku laserového lúča nanášat na podlahu, resp. laserovú výšku na stenu.

Pomocou nulového polička a stupnice sa dá odmerať vzájomné prestavenie v želanej výške a opäť naniest na inom mieste. Takýmto spôsobom odpadne exaktné nastavovanie prístroja na prenášanú výšku.

Meracia platnička 26 je kvóli lepšej viditel'nosti laserového lúča na väčšie vzdialenosti, resp. pri dopade silného slnečného svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je však identifikovatel'né len vtedy, keď pozeráte na meraciu platničku paralelne k laserovému lúču.

Práca so statívom (Príslušenstvo)

Statív poskytuje stabilná a výškovo nastavitelnú meraciu podložku. Upevnite meraci prístroj pomocou statívového uchytenia 5/8" 11 na závit statívu 22 alebo nejakého bežne predávaného stavebného statívu. Na upevnenie na bežný fotografický statív použite statívové uchytenie 1/4" 6. Pomocou aretačnej skrutky dobre upevnite meraci prístroj na statív.

Práca s laserovým prijímačom (Príslušenstvo) (pozri obrázok E)

Za nepriaznivých svetelných podmienok (svetlé okolie, priame slnečné žiarenie a pod.) a pri práci na väčšie vzdialenosti používajte na lepšiu identifikáciu laserových lúčov laserový prijímač 27. Pri práci s laserovým prijímačom majte zapnutú pulzovú funkciu (pozri odsek „Pulzová funkcia“, strana 103).

Okuliare na zviditeľnenie laserového lúča (Príslušenstvo)

Okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva červené svetlo lasera pre oko svetlejším.

Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Príklady postupov

Priklady postupov (pozrite si obrázky A – F)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte iba v kufríku, ktorá sa dodáva spolu s meracím prístrojom.

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepouživajte žiadne čistiace prostriedky ani rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

V prípade opravy zasielajte merací prístroj v kufríku.

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Magyar | 107

Likvidácia

Výrobok, príslušenstvo a obal treba dat na recykláciu šetriacu životné prostredie.

Neodhadzujte opotrebované meracie prístroje ani akumulá- tory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ sa musia už nepoužitelné meracie prístroje a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.

Akumulátory/batérie:

Neodhadzujte opotrebované akumulátory/batérie do komunálneho odpadu, do ohňa ani do vody. Opotrebované akumulátory/batérie treba dať do zberu, na recykláciu alebo na likvidáciu neohrozujúcu životné prostredie.

Zmeny vyhradené.

Magyar
