Tipo de produto	Laser de linha (laser de 3 linhas)
Modelo	Bosch GLL 3-50P
Dimensões (aprox.)	160 x 80 x 100 mm
Peso (com pilhas)	aprox. 0,5 kg
Alimentação elétrica	4 x 1,5 V AA (Mignon)
Duração da bateria	aprox. 10 h (em operação contínua)
Classe do laser	2M (IEC 60825-1)
Comprimento de onda	635 nm (vermelho)
Faixa de autonivelamento	± 4°
Precisão de nivelamento	± 0,3 mm/m
Área de trabalho (diâmetro)	até 50 m
Número de linhas laser	3 (horizontal, vertical, cruz)
Tempo de operação	100% (operação contínua)
Rosca para tripé	1/4"
Temperatura de operação	-10 °C a +40 °C
Temperatura de armazenamento	-20 °C a +70 °C
Proteção contra poeira e jatos de água	IP 5X (protegido contra poeira)
Limpeza	Limpe a ótica com um pano macio e seco
Instruções de segurança	Não olhe para o feixe laser; observe a proteção ocular
Peças de reposição	Pilhas, eventualmente óculos de proteção e placa alvo
Garantia	Consulte o manual de instruções

Perguntas frequentes - GLL 3-50P BOSCH

Como ligo o Bosch GLL 3-50P?

Pressione o botão liga/desliga na lateral do dispositivo. O laser liga e começa a autonivelar-se. Certifique-se de que o dispositivo está numa superfície estável.

O que significa a linha laser intermitente?

Uma linha intermitente indica que o dispositivo está fora da faixa de autonivelamento (mais de ±4°) ou que o nivelamento não é possível. Coloque o dispositivo mais nivelado.

Que pilhas necessita o GLL 3-50P?

O GLL 3-50P necessita de quatro pilhas AA (Mignon, 1,5 V). Recomendamos pilhas alcalinas para maior duração.

Quanto duram as pilhas?

Em funcionamento contínuo, as pilhas duram aprox. 10 horas. Ao usar pilhas recarregáveis, a duração pode ser menor.

Como posso verificar a precisão do laser?

Verifique a precisão com um nível ou um nível de bolha. Encontre instruções detalhadas no manual do utilizador, página 12.

Posso usar o GLL 3-50P ao ar livre?

Sim, mas o alcance é limitado à luz do dia. Use um recetor de laser para melhor deteção das linhas.

Como limpo as lentes?

Limpe as lentes cuidadosamente com um pano macio e seco. Não use produtos de limpeza agressivos ou líquidos.

O GLL 3-50P é à prova de água?

O dispositivo tem proteção IP 5X contra poeira, mas não é à prova de água. Proteja-o da chuva e humidade.

O que está incluído no fornecimento?

Conteúdo da embalagem: Laser de linha GLL 3-50P, 4 pilhas AA, placa alvo, estojo de proteção, manual de instruções.

Como posso fixar o laser a um tripé?

O GLL 3-50P tem uma rosca de 1/4 de polegada na parte inferior. Aparafuse-o diretamente num tripé padrão ou use o suporte fornecido.

MANUAL DE UTILIZADOR GLL 3-50P BOSCH

Português.... Página 33

Italiano ...... Pagina 39

Nederlands....Pagina 46

Dansk ....Side 52

Svenska Sida 58

Norsk....Side 64

Suomi....Sivu 69

25 Barra telescópica BT 350*

Calle San Eugênio, 40

Nuñoa - Santiago

Buzón Postal 7750000

Tel.: [phone]

Eliminación

Indicações de segurança

Ler e seguir todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. GUARDE BEM ESTAS INSTRUÇÕES.

Cuidado - se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.
O instrumento de medição é fornecido com uma placa de advertência em idioma inglês (marcada com número 12 na figura do instrumento de medição que se encontra na página de esquemas).

- Antes de colocar pela primeira vez em funcionamento, deverá colar o adesivo, no idioma do seu país, sobre a placa de advertência existente em idioma inglês.

Não apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 60825-1. Desta forma poderá cegar outras pessoas.

- Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.

- Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário.

Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer.
- Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

Placa de alvo laser

A placa-alvo para laser 21 deve ser mantida afastada de estimuladores cardíacos. Com os ímans na placa-alvo de laser é produzido um campo magnético que pode prejudicar o funcionamento de marca-passos.

▶ Manter a placa-alvo de laser 21 longe de porta-dados magnéticos e de aparelhos com sensibilidade magnética. O efeito dos ímans na placa-alvo de laser pode provocar irreversíveis perdas de dados.

Descrição do produto e da potência

Abrir a página basculante contendo a apresentação do instrumento de medição, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais.

Dados técnicos

Laser de linhas cruzadas GLL 3-50
No do produto		3 601 K63 8..
Raio de acção1)
-standard	m	10
-com receptor laser	m	5 - 50
Exactidão de nivelamento	mm/m ±0,3
Raio de acção ponto de prumada	m	5
Exactidão ponto de prumada	mm/m ±0,6
Faixa de autonivelamento, tipicamente	°	±4
Tempo de nivelamento, tipicamente	s	<
1) A área de trabalho pode ser reduzida devido a condições ambientais (p.ex. insolação directa) desfavoráveis.* protegido contra pó e projecção de águaObserve o número do produto sobre a placa de identificação do seu instrumento de medição, pois as designações comerciais dos diversos instrumentos de medição podem variar.O número de série 13 sobre a placa de características serve para a identificação inequivoca do seu instrumento de medição.

34 | Português
Laser de linhas cruzadas GLL 3-50

Temperatura de funcionamento	°C -10... +40
Temperatura de armazenamento	°C -20 ... +70
Máx. humidade relativa do ar	%	90
Classe de laser		2
Tipo de laser	nm	635
	mW	<1
C_6		1
minima duração de impulso	s	1
Fixação do tripé	"	1/4
	"	5/8
Pilhas		4 x 1, 5 V L R 6 (A
Tempo de autonomia min.	h	6
Desligamento automático após aprox.	min 30
Peso conforme EPTA-Procedure 01/2003	kg 0,9
Dimensões
- sem plataforma rotativa	mm	146 x 83 x 117
- com plataforma rotativa	mm	∅ 201 x 197
Tipo de protecção		IP 54*

1) A área de trabalho pode ser reduzida devido a condições ambientais (p.ex. insolação directa) desfavoráveis.
* protegido contra pó e projecção de água
Observe o número do produto sobre a placa de identificação do seu instrumento de medição, pois as designações comerciais dos diversos instrumentos de medição podem variar.
O número de série 13 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.

1 Abertura para saída do raio laser
2 Indicação da função de pulsação
3 Tecla da função de pulsação
4 Tecla de tipos de funcionamento
5 Indicação da pilha
6 Alojamento do tripé 1/4"
7 Compartimento da pilha
8 Tampa do compartimento da pilha
9 Identificação pólos
10 Travamento da tampa do compartimento da pilha
11 Alojamento do tripé 5/8"
12 Placa de advertência laser
13 Número de série
14 Interruptor de ligar-desligar
15 Ranhura de guia
16 Carril de guia
17 Parafuso de fixação para pé extraível
18 Roda giratória

19 Plataforma rotativa
20 Imans
21 Placa-alvo para laser
22 Tripé BS 150*
23 Óculos para visualização de raio laser*
24 Suporte universal BM 1*
25 Vara telescópica BT 350*
26 Placa de medição com pé*
27 Receptor de laser ^* 6 0 0
29 Mala*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.

Montagem

Introduzir/substituir pilhas

Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas.

Para abrir a tampa do compartimento da pilha 8, deverá puxar pelo travamento 10 e abrir a tampa do compartimento da pilha. Introduzir as pilhas. Observar a polaridade correcta, de acordo com a indicação no lado de fora da tampa do compartimento das pilhas.

Se a indicação da pilha 5 piscar em vermelho, deverá trocar as pilhas.

Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.

▶ Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.

Utilização da plataforma rotativa

Coloque o instrumento de medição com a ranhura de guia 15 na calha de guia 16 da plataforma rotativa 19 e empurre o instrumento de medição até ao batente na plataforma. Para separar, puxe o instrumento de medição no sentido oposto da plataforma rotativa.

Extrair pernas telescópicas

Solte o parafuso de fixação 17 para o pé extraível. Puxe o pé para fora. Prenda o pé apertando o parafuso de fixação 17. Repita este procedimento para os outros dois pés.

Funcionamento

Colocação em funcionamento

▶ Proteger o instrumento de medição contra humidade ou insolação directa.
Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Evitar que o instrumento de medição sofra fortes golpes ou quedas. Após fortes influências exteriores sobre o instrumento de medição, deveria sempre realizar um controlo de precisão antes de continuar a trabalhar (ver "Exactidão de nivelamento").
▶ Desligue o instrumento de medição antes de transportá-lo. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos.

Ligar e desligar

Para ligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 14 para a posição “on” (para trabalhos sem nivelamento automático) ou para a posição “on” (para trabalhos com nivelamento automático diatamente após ser ligado, o instrumento de medição emite linhas de laser pelas aberturas de saída 1.

- Não apontar o raio laser na direcção de pessoas nem de animais, e não olhar no raio laser, nem mesmo de maiores distâncias.

Para desligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 14 para a posição "off". A unidade de nivelamento é bloqueada ao desligar o instrumento.

Ao ultrapassar a máxima temperatura de funcionamento admissível de 40 °C, o aparelho é desligado para proteger o diodo de laser. Após o arrefecimento, o instrumento de medição estará novamente pronto para funcionar e pode ser ligado novamente.

Desactivar a desconexão automática

O instrumento de medição desliga-se automaticamente após 30 min de funcionamento. Para desactivar o desligamento automático, mantenha a tecla de tipos de funcionamento 4 premida durante 3 s ao ligar o instrumento de medição. Quando o desligamento automático está desactivado, as linhas de laser piscam após 3 s.

▶ Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser.

Para activar a desconexão automática, deverá desligar o instrumento de medição e ligar novamente (tecla de tipos de funcionamento não premida 4).

Modos de operação (veja figura A - D)

O instrumento de medição dispõe de quatro modos de operação, entre os quais pode alternar sempre que desejar:

• Operação horizontal (modo de operação A): cria uma linha laser horizontal
• Operação com linhas cruzadas (modo de operação B): cria uma linha laser horizontal e uma vertical
• Operação vertical (modo de operação C): cria duas linhas laser verticais, ortogonais,
• Operação horizontal combinada com operação vertical (modo de operação D): cria uma linha laser horizontal e duas verticais

Em todos os modos de operação é projectado um ponto de prumada no chão.

O instrumento de medição encontra-se no modo de operação "D" quando é ligado. Para mudar o modo de operação, pressione a tecla do modo de operação 4.

Os quatro modos de operação podem ser seleccionados com e sem função automática de nivelação.

Na operação com linhas cruzadas e com linha vertical, as linhas verticais podem ser alinhadas de forma exacta com um objecto de medição através da roda 18.

Função de pulsação

Para o trabalho com o receptor de laser 27 é necessário que a função de pulsação seja activada – independentemente do tipo de funcionamento seleccionado –.

Na função de pulsação as linhas de laser piscam com uma frequência muito alta, de modo que podem ser encontradas pelo receptor de laser 27.

Premir a tecla 3 para ligar a função de pulsação. Quando a função de pulsação está ligada, a indicação 2 está iluminada em verde.

Com a função de pulsação ligada, a visibilidade das linhas de laser, para o olho humano, é reduzida. Para trabalhos sem o receptor de laser deverá portanto desligar a função de pulsação premindo novamente a tecla 3. Quando a função de pulsação está desligada, a indicação 2 se apaga.

Trabalhar com o nivelamento automático

Colocar o instrumento de medição sobre uma superfície horizontal e firme ou fixar o instrumento num tripé de fotografia de tipo comercial.

Para trabalhos com o nivelamento automático, deverá empurrar o interruptor de ligar-desligar 14 para a posição “on”.

O nivelamento automático compensa automaticamente desníveis de ±4º dentro da faixa de auto-nivelamento. Quando as linhas laser não piscarem mais, significa que o instrumento de medição está nivelado.

Se não for possível realizar o nivelamento automático, p.ex. porque a superfície de apoio do instrumento de medição diverge mais do que 4º da horizontal, as linhas de laser piscam. Neste caso, deverá colocar o instrumento de medição na horizontal e aguardar o auto-nivelamento.

O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcio-

36 | Português

namento. Após um renivelamento, deverá controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros.

Trabalhos sem nivelamento automático

Para trabalhos sem o nivelamento automático, deverá empurrar o interruptor de ligar-desligar 14 para a posição “on”. Quando o nivelamento automático está desligado, as linhas de laser piscam permanentemente.

Com o nivelamento automático desligado, é possível segurar o instrumento de medição nas mãos ou colocá-lo sobre uma superfície inclinada. No funcionamento de linhas cruzadas, as duas linhas de laser não percorrem necessariamente perpendicularmente uma em direcção da outra.

Exactidão de nivelamento

Influências sobre a precisão

A temperatura ambiente é o factor que tem a maior influência. O raio laser pode especialmente ser desviado por diferenças de temperatura que percorrem do chão para cima.

As camadas de temperatura próximas ao chão são maiores, o instrumento de medição deveria sempre ser montado sobre um tripé, a partir de uma distância de medição de 20 m. De preferência também deverá colocar o instrumento de medição no centro da superfície de trabalho.

Além de influências externas, as influências específicas do aparelho (como p.ex. quedas ou golpes fortes) também podem levar a divergências. Portanto deverá controlar a precisão do instrumento de medição antes de iniciar cada trabalho.

Controlar primeiramente a exactidão da altura e do nivelamento da linha de laser horizontal, e em seguida a exactidão de nivelamento da linha de laser vertical.

Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch.

Controlar a exactidão da altura da linha horizontal

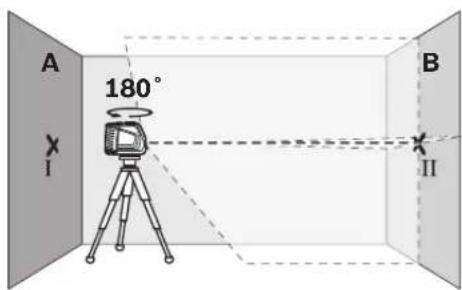

Para o controlo é necessária uma distância de 5 m, livre de obstáculos, sobre solo firme entre duas paredes A e B.

- Montar o instrumento de medição próximo à parede A, sobre um tripé ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento de medição. Seleccionar o funcionamento de linhas cruzadas com nivelamento automático.

- Apontar o laser para a parede A próxima e permitir que o instrumento de medição possa se nivelar. Marcar o centro do ponto, no qual as linhas de laser se cruzam na parede (ponto I).

- Girar o instrumento de medição 180°, permitir que possa se nivelar e marcar o ponto de cruzamento das linhas de laser na parede B oposta (ponto II).

- Posicionar o instrumento de medição - sem girar - perto da parede B, ligá-lo e aguardar o nivelamento.

- Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o ponto de cruzamento das linhas de laser atinja exactamente o ponto marcado anteriormente 11 na parede B.

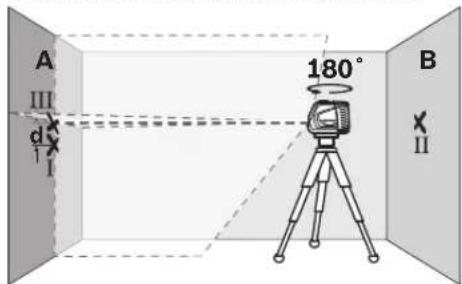

- Girar o instrumento de medição 180°, sem modificar a altura. Alinhá-lo à parede A, de modo que a linha de laser vertical passe pelo ponto 1 marcado anteriormente. Aguardar o fim do nivelamento do instrumento de medição e marcar o ponto de cruzamento das linhas de laser na parede A (ponto III).

- A diferença d entre os dois pontos marcados I e III sobre a parede A, é a divergência real da altura do instrumento de medição.

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max = distância dupla das paredes x 0,3 mm/m

Exemplo: A uma distância de 5 m entre as paredes, a divergência máxima

d_max só pode ser = 2 x 5 m x 0,3 mm/m = 3 mm. Portanto, só deve haver no máximo a uma distância de 3 mm entre as marcações.

Português | 37

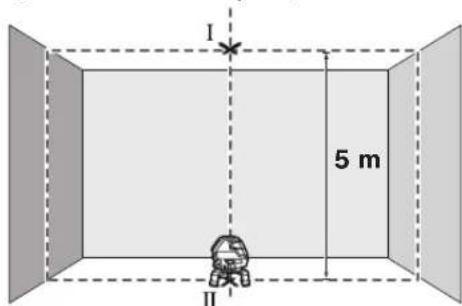

Controlar a exactidão do nivelamento da linha horizontal Para o controlo é necessária uma superfície livre de obstáculos de aprox. 5x5m.

- Colocar o instrumento de medição sobre uma superfície firme e plana, no meio entre as paredes A e B. Permitir que o instrumento de medição possa se nivelar no funcionamento horizontal.

- Marcar, a 2,5 m de distância do instrumento de medição, em ambas as paredes, o centro da linha de laser (ponto I na parede A e ponto II na parede B).

• Girar o instrumento de medição 180º e colocá-lo a 5 m de distância, permitindo que possa se nivelar.
• Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o centro da linha de laser atinja exactamente o ponto II marcado anteriormente na parede B.
• Marcar na parede A o centro da linha de laser como ponto III (na vertical, acima ou abaixo do ponto I).
• A diferença d entre os dois pontos marcados I e III sobre a parede A, é a divergência real do instrumento de medição em relação à horizontal.

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max = distância dupla das paredes x 0,3 mm/m Exemplo: A uma distância de 5 m entre as paredes, a divergência máxima

d_max só pode ser = 2 x 5 m x 0, 3 mm/m = 3 mm. Portanto, só deve haver no máximo a uma distância de 3 mm entre as marcações.

Controlar a exactidão do nivelamento da linha vertical

Para o nivelamento é necessário um vão de porta, com no mínimo 2,5 m de espaço de cada lado do vão (sobre chão firme).

- Colocar o instrumento de medição a 2,5 m de distância do vão de porta, sobre uma superfície firme e plana (não sobre um tripé). Permitir que o instrumento de medição se nivele no funcionamento de linhas cruzadas e aponte as linhas de laser para o vão da porta.

- Marcar o centro da linha de laser vertical no chão do vão de porta (ponto 1), numa distância de 5 m, do outro lado do vão de porta (ponto 11), como também no canto superior do vão de porta (ponto III).

• Colocar o instrumento de medição no outro lado do vão de porta, directamente atrás do ponto II. Permitir que o instrumento de medição possa se nivelar e alinhe a linha de laser vertical de modo que o seu centro percorra exactamente pelos pontos I e II.
• A diferença d entre o ponto III e o centro da linha de laser, no canto superior do vão de porta, é a divergência real entre o instrumento de medição e a vertical.
• Medir a altura do vão de porta.

38 | Português

A máxima divergência admissível d_max é calculada da seguinte maneira:

d_max= altura dupla do vão de porta x 0,3 mm/m

Exemplo: Para um vão de porta com uma altura de 2 m, a divergência máxima

d_max só pode ser = 2 x 2 m x 0, 3 mm / m = 1, 2 mm. Port só deve haver no máximo a uma distância de 1,2 mm entre as marcações.

Verificar a exactidão prumo

Para o controlo é necessário um percurso de medição livre sobre solo firme, com uma distância de aprox. 5 m entre o chão e o tecto.

• Monte o instrumento de medição na plataforma rotativa e coloque-o no chão.
• Ligar o instrumento de medição e aguardar o nivelamento.

- Marque o centro do ponto de cruzamento superior no tecto (ponto I). Marque também o centro do ponto laser inferior no chão (ponto II).

• Rode o instrumento de medição em 180°. Posicione-o de forma a que o centro do ponto laser inferior se encontre no ponto II já marcado. Deixe o instrumento de medição executar a nivelação. Marque o centro do ponto laser superior (ponto III).
• A diferença d entre os dois pontos marcados I e III sobre o tecto, é a divergência real do instrumento de medição em relação à vertical.

No trajecto de medição de 5 m, o desvio máximo permitido é de: 5 m x ±0,6 mm/m x 2 = ±6 mm.

A diferença d entre os pontos I e III só pode ser no máximo de 6 mm.

Indicações de trabalho

Para marcar, só deve ser utilizado o centro da linha de laser. A largura da linha de laser modifica-se com a distância.

Trabalhar com a placa de medição (acessório) (a)veja figuras G-H)

Com a placa de medição 26 é possível transferir a marcação de laser para o chão ou a altura do laser para uma parede.

Com o campo nulo e com a escala é possível marcar o deslocamento em relação à altura desejada e transferir para um outro local. Desta forma não é mais necessário ajustar o instrumento de medição exactamente à altura a ser transferida.

A placa de medição 26 possui uma camada de reflexão, que melhora a visibilidade do raio laser em maiores distâncias ou a forte incidência de raios solares. A intensificação da claridade só pode ser reconhecida, se olhar para a placa de medição, paralelamente ao raio laser.

Trabalhar com o tripé (acessório)

Um tripé oferece uma base de medição estável e de altura ajustável. Coloque o instrumento de medição, com a fixação de tripé de 5/8" 11, sobre a rosca do tripé 22 ou de um tripé de construção de tipo comercial. Para a fixação em um tripé de fotografia de tipo comercial, use a fixação de tripé de 1/4" 6. Aparafuse o instrumento de medição com o parafuso de fixação do tripé.

Trabalhar com receptor de laser (accessório) (veja figura E)

Sob condições de iluminação desfavoráveis (ambiente claro, raios solares directos) e maiores distâncias, deverá usar um receptor de laser 27 para encontrar as linhas de laser com maior facilidade. Ligar a função de pulsação para trabalhar com o receptor de laser (veja "Função de pulsação", página 35).

Óculos para visualização de raio laser (acessório)

Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.

• Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
  Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.

Exemplos de trabalhos

Exemplos de trabalhos (ver figuras A - F)

Nas páginas de gráficos encontram-se exemplos das diversas aplicações do instrumento de medição.

Italiano | 39

Manutenção e serviço

Manutenção e limpeza

Só armazenar e transportar o instrumento de medição na bolsa de protecção fornecida.

Manter o instrumento de medição sempre limpo.

Não mergulhar o instrumento de medição na água ou em outros líquidos.

Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes.

Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verificar que não hajam pêlos.

Em caso de reparações, deverá enviar o instrumento de medição dentro da mala.

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características do instrumento de medição.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de instrumentos de medição europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.

Accumuladores/pilhas:

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser, se possível descarregados, recolhidos, reciclados ou eliminados de forma ecológica.

Sob reserva de alterações.

Italiano

Norme di sicurezza

Ideal Eletronik Bobinaj
