Тип продукта	Линейный лазер (3-линейный лазер)
Модель	Bosch GLL 3-50P
Размеры (прибл.)	160 x 80 x 100 mm
Вес (с батареями)	прибл. 0,5 кг
Питание	4 x 1,5 В AA (Mignon)
Срок службы батарей	прибл. 10 ч (в непрерывном режиме)
Класс лазера	2M (IEC 60825-1)
Длина волны	635 нм (красный)
Диапазон самонивелирования	± 4°
Точность нивелирования	± 0,3 мм/м
Рабочая зона (диаметр)	до 50 м
Количество лазерных линий	3 (горизонтальная, вертикальная, крест)
Время работы	100 % (непрерывный режим)
Резьба штатива	1/4"
Рабочая температура	от -10 °C до +40 °C
Температура хранения	от -20 °C до +70 °C
Защита от пыли и брызг	IP 5X (защита от пыли)
Очистка	Очищайте оптику мягкой сухой тканью
Указания по безопасности	Не смотрите в лазерный луч; соблюдайте защиту глаз
Запасные части	Батареи, возможно защитные очки и мишень
Гарантия	См. руководство по эксплуатации

Часто задаваемые вопросы - GLL 3-50P BOSCH

Как включить Bosch GLL 3-50P?

Нажмите кнопку включения/выключения на боковой панели устройства. Лазер включится и начнет самонивелирование. Убедитесь, что устройство стоит на устойчивой поверхности.

Что означает мигающая лазерная линия?

Мигающая линия указывает, что устройство находится за пределами диапазона самонивелирования (более ±4°) или нивелирование невозможно. Установите устройство более горизонтально.

Какие батареи нужны для GLL 3-50P?

GLL 3-50P требует четыре батареи AA (Mignon, 1,5 В). Рекомендуем щелочные батареи для более длительной работы.

Как долго работают батареи?

При непрерывной работе батареи служат около 10 часов. При использовании аккумуляторов время работы может быть меньше.

Как проверить точность лазера?

Проверьте точность с помощью нивелира или уровня. Подробная инструкция на странице 12 руководства по эксплуатации.

Можно ли использовать GLL 3-50P на улице?

Да, но дальность при дневном свете ограничена. Используйте лазерный приемник для лучшего распознавания линий.

Как чистить линзы?

Осторожно протрите линзы мягкой сухой тканью. Не используйте агрессивные чистящие средства или жидкости.

Водонепроницаем ли GLL 3-50P?

Устройство защищено от пыли по IP 5X, но не водонепроницаемо. Берегите его от дождя и влаги.

Что входит в комплект поставки?

Комплект поставки: линейный лазер GLL 3-50P, 4 батареи AA, мишень, защитный кейс, руководство по эксплуатации.

Как закрепить лазер на штативе?

GLL 3-50P имеет резьбу 1/4 дюйма на нижней части. Прикрутите его напрямую к стандартному штативу или используйте прилагаемый держатель.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLL 3-50P BOSCH

ПИ Оригинальное руководство

По эксплуатации

ИК ОРИПНАЛЬНАЯ ПОНДУКЦЯ 3

[Unreadable]

Метандалия, писударный;

Trinity

Русский ...... Страница 113

Казакша...... Бет 127

Указания по безопасности

Для обеспечения безопасной и надежной работы с измерительным инструментом должны быть прочитаны и соблюдаться все инструкции. Никогда не доводите предупредительные таблички на измери-

тельном инструменте до состояния неузнаваемости. ХОРОШО СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ.

Внимание – использование других не упомянутых здесь элементов управления и регулирования или других методов эксплуатации может подвергнуть Вас опасному для здоровья излучению.
Настоящий измерительный инструмент поставляется с предупредительной табличкой на английском языке (на рис. инструмента обозначена номером 12).

▶ Перед первым применением инструмента наклейте на английскую предупредительную табличку поставленную наклейку с текстом на языке Вашей страны.

Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч. Настоящий измерительный инструмент создает лазерное излучение класса 2 согласно IEC 60825-1. Этим излучением Вы можете непредна-меренно ослепить людей.

▶ Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.
Ремонт Вашего измерительного инструмента поручайте только квалифицированному персоналу, используя только оригинальные запасные части. Этим обеспечивается безопасность измерительного инструмента.
▶ Не разрешайте детям пользоваться лазерным измерительным инструментом без надзора. Они могут неумышленно ослепить людей.
Не работайте с измерительным инструментом во взрывоопасной среде, поблизости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары.

114 | Русский

Визирный щит для лазерного луча

Не устанавливайте лазерную визирную марку 21 вблизи кардиостимуляторов. Магниты на лазерной визирной марке создают магнитное поле, которое может оказать влияние на работу кардиостимулятора.

Держите лазерную визирную марку 21 вдали от магнитных носителей данных и от приборов, чувствительных к магнитному полю. Действие магнитов лазерной визирной марки может привести к невосполнимой потере данных.

Описание продукта и услуг

Пожалуйста, откройте раскладную страницу с иллюстрациями инструмента и оставляйте ее открытой, пока Вы изучаете руководство по эксплуатации.

Применение по назначению

Настоящий измерительный прибор предназначен для построения и контроля горизонтальных и вертикальных линий.

Технические данные

Перекрестный лазер GLL 3-50

Товарный No	3 601 K63 8..
Рабочий диапазон ^1)
– стандартно	м	10
– слазерным приемником	5 – 50
Точность нивелирования	мм/м ± 0,3
Рабочий диапазон, отвес	м	5
Точность, отвес	мм/м ± 0,6
Типичный диапазон автоматического нивелирования	°	± 4
Типичное время нивелирования	с	<
Рабочая температура	°C –10... +40
Температура хранения	°C –20 ... +70
Относительная влажность воздуха не более	%	90
Класс лазера		2
Тип лазера	нм	635
	мВт	<1
C_6		1
минимальная длительность импульса	с	1

1) Рабочий диапазон может уменьшаться в результате неблагоприятных окружающих условий (например, прямые солнечные лучи). * с защитой от пыли и брызг воды

Учитывайте товарный номер на заводской табличке Вашего измерительного инструмента, торговые названия отдельных инструментов могут различаться.

Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 13 на заводской табличке.

Перекрестный лазер GLL 3-50

Резьба для штатива	"	1/4
	"	5/8
Батарейки		4 x 1, 5 B LR6 (A A)
Срок службы, мин.	ч	6
Автоматическое выключение прибл. через	мин	30
Вес согласноEPTA-Procedure 01/2003	кг	0,9
Размеры– без поворотной платформы– с поворотной платформой	мммм	146 x 83 x 117∅ 201 x 197
Степень защиты		IP 54*

1) Рабочий диапазон может уменьшаться в результате неблагоприятных окружающих условий (например, прямые солнечные лучи).

* с защитой от пыли и брызг воды

Учитывайте товарный номер на заводской табличке Вашего измерительного инструмента, торговые названия отдельных инструментов могут различаться.

Однозначная идентификация Вашего измерительного инструмента возможна по серийному номеру 13 на заводской табличке.

Изображенные составные части

Нумерация представленных составных частей выполнена по изображению измерительного инструмента на странице с иллюстрациями.

1 Отверстие для выхода лазерного луча

2 Индикатор импульсной функции

3 Кнопка импульсной функции

4 Кнопка переключения режимов работы

5 Индикатор заряда батареи

6 Гнездо под штатив 1/4"

7 Отсек для батарей

8 Крышка батарейного отсека

9 Обозначение направленности полюсов

10 Фиксатор крышки батарейного отсека

11 Гнездо под штатив 5/8"

12 Предупредительная табличка лазерного излучения

13 Серийный номер

14 Выключатель

15 Направляющий паз

16 Направляющая рейка

17 Крепежный винт вытяжной ножки

18 Колесо

19 Поворотная платформа 16 0 0 20 Магниты

21 Визирная марка

22 Строительный штатив BS 150*

23 Очки для работы с лазерным инструментом*

24 Универсальное крепление BM 1*

25 Телескопический шест ВТ 350*

26 Измерительный шаблон с опорой*

Русский | 115

27 Лазерный приемник*

28 Держатель*

29 Футляр*

* Изображенные или описанные принадлежности не входят в стандартный комплект поставки.

Сборка

Установка/замена батареек

В измерительном инструменте рекомендуется использовать щелочно-марганцевые батарейки.

Чтобы открыть крышку батарейного отсека 8, нажмите на фиксатор 10 и поднимите крышку. Вставьте батарейки. При этом следите за правильной полярностью в соответствии с изображением с наружной стороны крышки батарейного отсека.

Мигает индикатор батарей 5 красным светом, то следует заменить батареи.

Всегда заменяйте все батарейки одновременно. Применяйте только батарейки одного изготовителя и с одинаковой емкостью.

Если Вы не пользуетесь продолжительное время измерительным инструментом, то батарейки должны быть вынуты из инструмента. При продолжительном хранении батарейки могут окислиться и разрядиться.

Использование поворотной платформы

Приставьте измерительный ин- струмент направляющим пазом 15 к направляющей рейке 16 по- воротной платформы 19 и встав- те измерительный инструмент до упора на поворотную платформу. Для снятия потяните измеритель- ный инструмент в обратном направлении с поворотной плат- формы.

Вытягивание телескопических ножек

Открутите крепежный винт 17 вытяжной ножки. Вытяните ножку. Зафиксируйте ножку, затянув крепежный винт 17. Повторите эту операцию также и для двух других ножек.

Работа с инструментом

Эксплуатация

Защищайте измерительный инструмент от влаги и прямых солнечных лучей.
▶ Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных

перепадов. В частности, не оставляйте его на длительное время в машине. При больших перепадах температуры сначала дайте измерительному инструменту стабилизировать свою температуру, прежде чем начинать работать с ним. Экстремальные температуры и температурные перепады могут отрицательно влиять на точность измерительного инструмента.

Защищайте измерительный инструмент от сильных ударов и падений. После сильного наружного воздействия на измерительный инструмент необходимо перед продолжением работы всегда проверять точность (см. «Точность нивелирования»).
▶ При транспортировке выключайте измерительный инструмент. При выключении блокируется маятниковый механизм, который иначе при резких движениях может быть поврежден.

Включение/выключение

Чтобы включить измерительный инструмент, передвиньте выключатель 14 в положение « 📞 on » (для работ без автоматического самонивелирования) или в положение

«о п » (для работ с автоматическим самонивелированием). Сразу же после включения измерительный инструмент излучает из отверстий 1 лазерные лучи.

▶ Не направляйте лазерный луч на людей или животных и не смотрите сами в лазерный луч, в том числе и с большого расстояния.

Чтобы выключить измерительный прибор, передвиньте выключатель 14 в положение «off». При выключении маятниковый механизм блокируется.

При превышении предельно допустимой рабочей температуры в 40 °C происходит выключения для защиты лазерного диода. После охлаждения измерительный инструмент опять готов к работе и может быть снова включен.

Деактивизация автоматического выключения

После 30 мин. работы измерительный инструмент автоматически выключается. Чтобы дезактивировать автоматическое отключение, держите при включении измерительного инструмента кнопку режимов работы 4 нажатой в течение 3 с. После дезактивации автоматического отключения лазерные лучи коротко мигают через 3 с.

Не оставляйте без присмотра включенный измерительный инструмент и выключайте его после использования. Другие лица могут быть ослеплены лазерным лучом.

Чтобы активировать автоматическое отключение, выключите измерительный инструмент и снова включите его (не нажимая на кнопку режимов работы 4).

Режимы работы (см. рис. А - D)

Измерительный инструмент имеет четыре режима работы, которые можно в любое время переключать:

• горизонтальный режим (режим A): одна горизонтальная лазерная линия
• режим перекрестных линий (режим В): одна горизонтальная и одна вертикальная лазерная линия

116 | Русский

• вертикальный режим (режим C): две вертикальные ортогональные линии
  – горизонтальный режим в комбинации с вертикальным режимом (режим D): одна горизонтальная и две вертикальные лазерные линии

Во всех режимах на пол проецируется отвес.

После включения измерительный инструмент находится в рабочем режиме «D». Чтобы сменить режим, нажмите на кнопку режимов работы 4.

Все четыре режима работы можно включать с автоматическим нивелированием и без.

В режиме перекрестных линий и в вертикальном режиме вертикальные линии можно с помощью колесика 18 направлять точно на измеряемый объект.

Импульсная функция

При работе с лазерным приемником 27 – независимо от выбранного режима работы – должна быть активирована импульсная функция.

С импульсной функцией лазерные лучи мигают с большой частотой и становятся видимыми для лазерного приемника 27.

Чтобы включить импульсную функцию, нажмите на кнопку 3. При включенной импульсной функции индикатор 2 светится зеленым цветом.

Видимость лазерных линий для человеческого глаза при включенной импульсной функции уменьшена. Поэтому для работ без лазерного приемника выключите импульсную функцию повторным нажатием на кнопку 3. При выключенной импульсной функции индикатор 2 гаснет.

Автоматическое нивелирование

Работа с автоматическим нивелированием

Установите измерительный инструмент на прочное горизонтальное основание или закрепите его на обычном фотоштативе.

Для работы с автоматическим нивелированием передвиньте выключатель 14 в положение « 📋 on».

Функция автоматического нивелирования выравнивает неровности в рамках диапазона автоматического нивелирования в ±4°. Измерительный инструмент нивелирован, как только лазерные лучи прекратили мигать.

Если автоматическое нивелирование невозможно, напр., если основание, на котором расположен измерительный прибор, отклонено от горизонтали более чем на 4°, лазерные лучи быстро мигают. В таком случае установите измерительный инструмент горизонтально и подождите, пока прибор не произведет автоматическое самонивелирование.

При толчках и изменениях положения во время работы измерительный инструмент автоматически производит нивелирование. После повторного нивелирования проверьте положение горизонтальной и вертикальной лазерной линии по отношению к реперным точкам для предотвращения ошибок.

Работа без автоматического нивелирования

При работе без автоматического самонивелирования передвиньте выключатель 14 в положение « 📷 on». При выключенном автоматическом самонивелировании лазерные лучи постоянно мигают.

При выключенном автоматическом нивелировании Вы можете свободно держать инструмент в руке или поставить на подходящую поверхность. В режиме перекрещивающихся линий лазерные линии не обязательно находятся под прямым углом по отношению друг к другу.

Точность нивелирования

Факторы, влияющие на точность

Наибольшее влияние на точность оказывает окружающая температура. В особенности изменения температуры по мере удаления от грунта могут вызывать отклонения лазерного луча.

Поскольку перепад температуры наиболее ощутим вблизи грунта, то на участках длиной свыше 20 м измерительный инструмент следует устанавливать на штатив. Кроме того, устанавливайте измерительный инструмент, по возможности, в середине рабочей площади.

Наряду с внешними факторами отклонения могут вызываться также и причинами, кроющимися в самом измерительном инструменте (например, падениями или сильными толчками). Поэтому каждый раз до начала работы проверяйте точность измерительного инструмента.

Проверяйте всегда сначала точность высоты и точность нивелирования по горизонтали, а затем точность нивелирования по вертикали.

Если во время одной из проверок измерительный инструмент превысит максимально допустимое отклонение, отдайте его в ремонт в сервисную мастерскую Bosch.

Контроль точности высоты горизонтальной линии

Для контроля Вам необходим свободный отрезок в 5 м на прочном грунте между стенами А и В.

– Закрепите измерительный инструмент вблизи стены А на штативе или установите его на прочное, плоское основание. Включите измерительный инструмент. Вы- берите режим перекрещивающихся линий с автоматическим нивелированием.

– Направьте лазер на ближнюю стену А и обождите само- нивелирование инструмента. Отметьте середину точ- ки, в которой перекрещиваются на стене лазерные ли- нии (точка I).

Русский | 117

– Поверните измерительный инструмент на 180°, подождите, пока он не произведет самонивелирование, и отметьте точку перекрещивания лазерных линии на противоположной стене В (точка П).
– Установите измерительный инструмент – не поворачивая его – вблизи стены В, включите его и дайте ему время нивелироваться.

– Настройте измерительный инструмент по высоте (с помощью штатива или подкладок) так, чтобы точка перекрещивания лазерных линий точно совпала с ранее отмеченной точкой II на стене В.

– Поверните измерительный инструмент на 180°, не изменяя высоты. Направьте инструмент на стену А так, чтобы вертикальная лазерная линия проходила через уже отмеченную точку I. Подождите, пока инструмент не закончит самонивелирование, и отметьте точку перекрещивания лазерных линий на стене А (точка ПТ).
- Разница d между обеими отмеченными точками I и III на стене A является действительным отклонением по высоте измерительного инструмента.

Максимальное допустимое отклонение d_max рассчитывают следующим образом:

d_max = двойное расстояние между стенами x 0,3 мм/м Пример: При расстоянии между стенами 5 м максималь- ное отклонение не должно превышать d_max = 2 x 5 м x 0, 3 мм / м = 3 мм. Таким образом, расстоя- ние между отметками не должно превышать 3 мм.

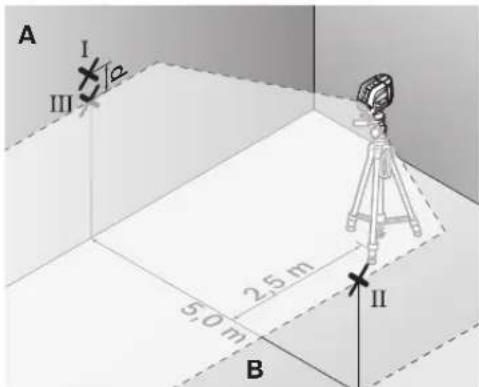

Проверка точности нивелирования горизонтальной линии

Для выполнения проверки требуется свободный участок площадью 5 x 5 м.

– Поставьте измерительный инструмент на прочное, ровное основание посередине между стенами А и В. Подождите, пока инструмент не произведет самонивелирование в горизонтальном режиме.

– Отметьте на расстоянии в 2,5 м от измерительного инструмента на обеих стенах середину лазерной линии (точка I на стене А и точка II на стене В).

• Размернув измерительный инструмент на 180°, передвиньте его на 5 м и подождите, пока он не произведет самонивелирование.
  – Настройте измерительный инструмент по высоте (с помощью штатива или подкладок) так, чтобы середина лазерной линии точно совпала с ранее отмеченной точкой П на стене В.

118 | Русский

– Отметьте на стене А середину лазерной линии как точку III (вертикально над или под точкой I).
- Разница d между обеими отмеченными точками 1 и Ш на стене A является действительным отклонением по высоте измерительного инструмента.

Максимальное допустимое отклонение d_max рассчитывают следующим образом:

d_max = двойное расстояние между стенами x 0,3 мм/м Пример: При расстоянии между стенами 5 м максималь- ное отклонение не должно превышать

d_max = 2 × 5 м × 0, 3 м м / м = 3 м м . Таким образом, расстояние между отметками не должно превышать 3 мм.

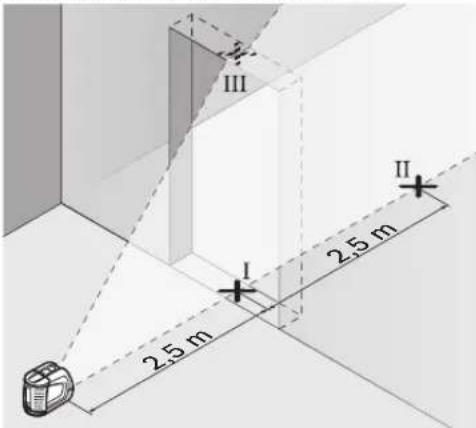

Проверка точности нивелирования вертикальной линии

Для проверки Вам требуется проем двери, в обе стороны от которого (на прочном полу) есть свободное пространство длиной не менее 2,5 м.

– Установите измерительный прибор на расстоянии 2,5 м от дверного проема на твердое, ровное основание (не на штатив). Дайте измерительному прибору самонивелироваться в режиме перекрестных линий и направьте лазерные лучи на дверной проем.

– Отметьте середину вертикальной линии на полу в проеме двери (точка 1), на расстоянии в 5 м с другой стороны проема двери (точка II), а также по верхнему краю проема двери (точка III).

– Переставьте измерительный инструмент на другую сторону дверного проема прямо за точкой II. Подождите, пока измерительный инструмент не произведет само-нивелирование, и направьте вертикальную лазерную линию так, чтобы ее середина проходила точно через точки I и II.
- Разница d между точкой III и серединой лазерной линии на верхнем крае проема двери является действительным отклонением измерительного инструмента от вертикали.
– Измерьте высоту проема двери.

Максимальное допустимое отклонение d_max рассчитывают следующим образом:

d_max = двойная высота проема двери x 0,3 мм/м Пример: При высоте проема двери 2 м максимальное от- клонение не должно превышать d_max = 2 x 2 м x 0, 3 мм/м = 1, 2 мм. Таким образом, расстоя- ние между отметками не должно превышать 1,2 мм.

Проверка точности отвеса

Для проверки Вам требуется свободный измерительный участок на твердом основании с расстоянием ок. 5 м между полом и потолком.

– Монтируйте измерительный инструмент на поворотную платформу и установите его на пол.
– Включите измерительный инструмент и подождите окончания самонивелирования.

– Отметьте середину точки пересечения лазерных линий на потолке (точка I). Отметьте, кроме того, середину нижней лазерной точки на полу (точка II).

– Разверните измерительный инструмент на 180°. Расположите его так, чтобы середина нижней лазерной точки находилась в ранее отмеченной точке II. Дайте измерительному инструменту нивелироваться. Отметьте середину верхней лазерной точки (точка III).

Русский | 119

- Расстояние d между двумя обозначенными точками 1 и III на потолке отображает фактическое отклонение измерительного инструмента от вертикали.

На участке в 5 м максимально допустимое отклонинение составляет: 5 м х ±0,6 мм/м х 2 = ±6 мм.

Таким образом, разница d между точками I и III не должна превышать максимум 6 мм.

Указания по применению

- Используйте всегда только середину лазерной линии для отметки. Ширина лазерной линии изменяется по мере удаления.

Работа с измерительным шаблоном (принадлежности) (см. рисунки G–H)

С помощью измерительного шаблона 26 Вы можете перенести лазерную отметку на пол или высоту лазера на стену.

С помощью нуля и шкалы можно измерить расстояние до желаемой высоты и перенести его на другое место. Благодаря этому не нужно настраивать измерительный инструмент на переносимую высоту.

Для улучшения видимости лазерного луча на большом расстоянии и при сильном солнце измерительный шаблон 26 имеет отражающее покрытие. Однако усиление яркости заметно только, если смотреть на измерительный шаблон параллельно лазерному лучу.

Работа со штативом (принадлежности)

Штатив обеспечивает стабильную, регулируемую по высоте опору для измерений. Поставьте измерительный инструмент гнездом под штатив 5/8" 11 на резьбу штатива

22 или обычного строительного штатива. Для установки на обычный фотоштатив используйте гнездо под штатив 1/4" 6. Зафиксируйте измерительный инструмент с помощью крепежного винта штатива.

Работа с лазерным приемником (принадлежности) (см. рис. Е)

При неблагоприятной освещенности (светлое окружение, прямые солнечные лучи) и на большом расстоянии используйте для лучшего нахождения лазерных лучей лазерный приемник 27. При работе с лазерным приемником включайте импульсную функцию (см. «Импульсная функция», стр. 116).

Очки для работы с лазерным инструментом (принадлежности)

Лазерные очки отфильтровывают окружающий свет. Благодаря этому красный свет лазера становится более ярким для человеческого глаза.

Не применяйте лазерные очки в качестве защитных очков. Лазерные очки служат для лучшего распознавания лазерного луча, однако они не защищают от лазерного излучения.
Не применяйте лазерные очки в качестве солнечных очков или в уличном движении. Лазерные очки не дают полной защиты от ультрафиолетового излучения и ухудшают восприятие красок.

Примеры возможных видов работы

Примеры возможных видов работы (см. рис. А - F)

Примеры возможных применений измерительного инструмента приведены на страницах с рисунками.

Техобслуживание и сервис

Техобслуживание и очистка

Храните и транспортируйте измерительный инструмент только в оригинальном прилагающемся футляре.

Содержите измерительный инструмент постоянно в чистоте.

Никогда не погружайте измерительный инструмент в воду или другие жидкости.

Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте никаких очищающих средств или растворителей.

Очищайте регулярно особенно поверхности у выходного отверстия лазера и следите при этом за ворсинками.

Отправляйте измерительный инструмент на ремонт в футляре.

Сервис и консультирование на предмет использования продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке измерительного инструмента.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изготов- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро- берт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

120 | Українська

Россия

ООО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента ул. Академика Королева, стр. 13/5

129515, Москва

Россия

Тел.: [phone]

E-Mail: [e-mail]

Полную информацию о расположении сервисных центров Вы можете получить на официальном сайте www.bosch-pt.ru либо по телефону справочно-сервисной службы Bosch 8-800-100-8007 (звонок бесплатный).

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020

220035, г. Минск

Беларусь

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»

Сервисный центр по обслуживанию электроинструмента

г. Алматы

Казахстан

050050

пр. Райымбека 169/1

уг. ул. Коммунальная

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch.kz; www.bosch-pt.kz

Утилизация

Отслужившие свой срок измерительные инструменты, принадлежности и упаковку следует сдавать на экологически чистую рекуперацию отходов.

Не выбрасывайте измерительные инструменты и аккумуляторные батареи/батарейки в бытовой мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2012/19/EU обслужившие измерительные инструменты и в соответствии с европейской директивой 2006/66/EC поврежденные либо отработанные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологически чистую рекуперацию.

Аккумуляторы, батареи:

Не выбрасывайте аккумуляторные элементы/батарейки в бытовой мусор, не бросайте их в огонь или воду. Аккумуляторные элементы/батарейки следует собирать – по возможности, в разряженном состоянии – для вторичной переработки или экологически чистой утилизации.

Возможны изменения.

Українська

Акумулятори/батарейки:

Лазер нысандык тактасы

24 Универсална стойка BM 1*

27 Лазерен приемник*

28 Стойка*

29 Kyφap*

Пускане в експлоатация

Автоматика за исклучувањепо околу	мин	30
Тежина согласноEPTA-Procedure 01/2003	кг	0,9
Димензии– без ротирачка платформа– со ротирачка платформа	мммм	146 × 83 × 117 201 × 197
Вид на заштита		IP 54*

Начини на работа (види слики A–D)
