Tipo di prodotto	Laser a linee (laser a 3 linee)
Modello	Bosch GLL 3-50P
Dimensioni (circa)	160 x 80 x 100 mm
Peso (con batterie)	circa 0,5 kg
Alimentazione	4 x 1,5 V AA (Mignon)
Durata batteria	circa 10 h (in funzionamento continuo)
Classe laser	2M (IEC 60825-1)
Lunghezza d'onda	635 nm (rosso)
Campo di autolivellamento	± 4°
Precisione di livellamento	± 0,3 mm/m
Campo di lavoro (diametro)	fino a 50 m
Numero di linee laser	3 (orizzontale, verticale, incrocio)
Tempo di accensione	100 % (funzionamento continuo)
Filettatura per treppiede	1/4"
Temperatura di esercizio	-10 °C a +40 °C
Temperatura di stoccaggio	-20 °C a +70 °C
Protezione contro polvere e schizzi d'acqua	IP 5X (protetto contro la polvere)
Pulizia	Pulire l'ottica con un panno morbido e asciutto
Avvertenze di sicurezza	Non guardare il raggio laser; proteggere gli occhi
Parti di ricambio	Batterie, eventualmente occhiali protettivi e tavoletta di mira
Garanzia	Vedere il manuale di istruzioni

Domande frequenti - GLL 3-50P BOSCH

Come accendo il Bosch GLL 3-50P?

Premere il pulsante di accensione/spegnimento sul lato dello strumento. Il laser si accende e inizia l'autolivellamento. Assicurarsi che lo strumento sia su una superficie stabile.

Cosa significa la linea laser lampeggiante?

Una linea lampeggiante segnala che lo strumento è al di fuori del campo di autolivellamento (oltre ±4°) o che il livellamento non è possibile. Posizionare lo strumento in modo più orizzontale.

Quali batterie necessita il GLL 3-50P?

Il GLL 3-50P necessita di quattro batterie AA (Mignon, 1,5 V). Si consigliano batterie alcaline per una maggiore durata di funzionamento.

Quanto durano le batterie?

In funzionamento continuo, le batterie durano circa 10 ore. Con l'uso di batterie ricaricabili, la durata può essere inferiore.

Come posso verificare la precisione del laser?

Verificare la precisione con uno strumento di livellamento o una livella a bolla. Istruzioni dettagliate sono disponibili nel manuale di istruzioni a pagina 12.

Posso usare il GLL 3-50P all'aperto?

Sì, ma la portata è limitata alla luce del giorno. Utilizzare un ricevitore laser per vedere meglio le linee.

Come pulisco le lenti?

Pulire delicatamente le lenti con un panno morbido e asciutto. Non utilizzare detergenti aggressivi o liquidi.

Il GLL 3-50P è impermeabile?

Lo strumento è protetto contro la polvere secondo IP 5X, ma non è impermeabile. Proteggerlo da pioggia e umidità.

Cosa è incluso nella confezione?

Contenuto: Laser a linee GLL 3-50P, 4 batterie AA, tavoletta di mira, custodia protettiva, manuale di istruzioni.

Come posso fissare il laser a un treppiede?

Il GLL 3-50P ha una filettatura da 1/4 di pollice sul fondo. Avvitarlo direttamente su un treppiede standard o utilizzare il supporto fornito.

MANUALE UTENTE GLL 3-50P BOSCH

Tutte le istruzioni devono essere lette ed osservate per lavorare con lo strumento di misura senza pericoli ed in modo sicuro. In nessun caso rendere irriconoscibili le targhette di avvertenza poste sullo strumento di misura. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI.

• Attenzione - In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa.
  Lo strumento di misura viene fornito con una targhetta di indicazione di pericolo in lingua inglese (contrassegnata con il numero di riferimento 12 nell'illustrazione grafica dello strumento di misura).

- Prima del primo utilizzo, applicare sulla targhetta di indicazione di pericolo in inglese l'autoadesivo nella lingua del Vostro Paese che trovate fornito a corredo.

Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo strumento di misura genera un raggio laser della classe laser 2 conforme alla norma IEC 60825-1. Vi è dunque il pericolo di abbagliare altre persone.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.

Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.

40 | Italiano

Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Pannello di puntamento per raggio laser

Non portare il pannello di puntamento per raggi laser 21 in prossimità di pace-maker. Tramite i magneti sul pannello di puntamento per raggi laser viene generato un campo che può pregiudicare il funzionamento di pace-maker.

▶ Tenere il pannello di puntamento per raggi laser 21 lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione dei magneti sul pannello di puntamento per raggi laser possono verificarsi perdite irreversibili di dati.

Descrizione del prodotto e caratteristiche

Si prega di aprire il risvolto di copertina su cui si trova raffigurato schematicamente lo strumento di misura e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

Lo strumento di misura è adatto per rilevare e verificare linee orizzontali e verticali.

Dati tecnici

Livella laser multifunzione GLL 3-50
Codice prodotto		3 601 K63 8..
Raggio d'azione1)
- s t a n d a r d	m	10
- con ricevitore laser	m	5 - 50
Precisione di livellamento	mm/m ± 0,3
Raggio d'azione punto a piombo	m	5
Precisione punto a piombo	mm/m ± 0,6
Campo di autolivellamento tipico	°	± 4
Tempo di autolivellamento tipico	s	<
Temperatura di esercizio	°C -10... +40

1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p.es. esposizione diretta ai raggi solari).

* con protezione contro la polvere e gli schizzi d'acqua

Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura perché le denominazioni commerciali dei singoli strumenti di misura possono variare.

Per un'inequivocabile identificazione del Vostro strumento di misura fa-te riferimento al numero di serie 13 riportato sulla targhetta di costruzione.

Livella laser multifunzione GLL 3-50

Temperatura di magazzino °C -20 ... +70
Umidità relativa dell'aria max.	%	90
Classe laser		2
Tipo di laser	nm	635
	mW	< 1
C_6		1
Durata di impulsi più breve	s	1/1600
Attacco treppiede	"	1/4
	"	5/8
Batterie		4 x 1, 5 V LR6 ( A A )
Autonomia min.	h	6
Disinserimento automatico dopo ca.	min	30
Peso in funzione della EPTA-Procedure 01/2003	kg	0,9
Dimensioni
– senza piattaforma girevole	mm	146 x 83 x 117
– con piattaforma girevole	mm	∅ 201 x 197
Tipo di protezione		IP 54*

1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p.es. esposizione diretta ai raggi solari).

* con protezione contro la polvere e gli schizzi d'acqua

Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura perché le denominazioni commerciali dei singoli strumenti di misura possono variare.

Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 13 riportato sulla targhetta di costruzione.

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

1 Uscita del raggio laser
2 Indicatore funzionamento ad impulsi
3 Tasto funzionamento ad impulsi
4 Tasto per la selezione del modo operativo
5 LED spia dello stato della batteria
6 Attacco treppiede 1/4"

7 Vano batterie

9 Identificazione polarità

10 Bloccaggio del coperchio del vano batterie

11 Attacco treppiede 5/8"

12 Targhetta di indicazione di pericolo del raggio laser

13 Numero di serie

14 Interruttore di avvio/arresto

15 Scanalatura di guida

16 Binario di guida

17 Vite di fissaggio per piedino estraibile

Italiano | 41

18 Impugnatura ruotante

19 Piattaforma girevole

20 Magneti

21 Pannello di puntamento per raggi laser

22 Treppiede BS 150*

23 Occhiali per la visualizzazione del laser*

24 Supporto universale BM 1*

25 Asta telescopica BT 350*

26 Piastra di misurazione con piedino*

27 Ricevitore laser*

28 Supporto*

29 Valigetta*

* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Montaggio

Applicazione/sostituzione delle batterie

Per il funzionamento dello strumento di misura si consiglia l'impiego dei batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 8 tirare al bloccaggio 10 ed aprire il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione applicata all'esterno sul vano batterie.

Quando l'indicazione dello stato della batteria 5 lampeggia in rosso, significa che le batterie devono essere sostituite.

Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.

In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure e si possono scaricare.

Utilizzo della piattaforma girevole

Sistemare lo strumento di misura, con la scanalatura di guida 15, sul binario di guida 16 della piattaforma girevole 19 e spingere fino all'arresto lo strumento di misura sulla piattaforma. Per separare le parti, estrarre lo strumento di misura dalla piattaforma girevole nella direzione opposta.

Estrazione dei supporti telescopici

Svitare la vite di fissaggio 17 del piedino estraibile. Estrarre il piedino. Bloccare il piedino avvitando la vite di fissaggio 17. Ripetere la procedura per gli altri due piedini.

Uso

Messa in funzione

▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.

Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.

Evitare urti violenti oppure cadute dello strumento di misura. Nel caso in cui lo strumento di misura abbia subito forti influssi esterni, prima di rimetterlo in funzione è necessario eseguire prima un controllo della precisione (vedere «Precisione di livellamento»).

Durante il trasporto spegnere lo strumento di misura. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Accensione/spegnimento

Per accendere lo strumento di misura spingere l'interruttore di avvio/arresto 14 in posizione « 🚫 on » (per lavori senza sistema di autolivellamento) oppure in posizione « 🚫 on » (per lavori con sistema di autolivellamento). Subito dopo l'accensione, lo strumento di misura emette linee laser dalle uscite 1.

Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori.

Per spegnere lo strumento di misura spingere l'interruttore di avvio/arresto 14 in posizione «off». Spegnendo lo strumento l'unità oscillante viene bloccata.

Superando la temperatura massima d'esercizio ammessa, pa-ri a 40 °C lo spegnimento automatico interviene a protezione del diodo al laser. Dopo la fase di raffreddamento lo strumen-to di misura è di nuovo pronto per l'esercizio e può essere nuovamente acceso.

Disattivazione del sistema di disinserimento automatico

Lo strumento di misura si spegne automaticamente dopo 30 min di durata di funzionamento. Per disattivare il sistema di disinserimento automatico, all'accensione dello strumento di misura tenere premuto il tasto per la selezione del modo operativo 4 per 3 s. Se il sistema di disinserimento automatico è disattivato, le linee laser lampeggiano brevemente dopo 3 s.

▶ Non lasciare mai lo strumento di misura senza custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser.

Per attivare il sistema di disinserimento automatico, spegnere lo strumento di misura e riaccenderlo (senza tasto per la selezione del modo operativo 4 premuto).

42 | Italiano

Modalità di funzionamento (vedi figura A - D)

Lo strumento di misura dispone di quattro modalità di funzionamento, fra le quali è sempre possibile scegliere:

• Modalità in orizzontale (modalità di funzionamento A): genera un raggio laser orizzontale
• Modalità multifunzione (modalità di funzionamento B): genera un raggio laser orizzontale ed uno verticale
• Modalità in verticale (modalità di funzionamento C): genera due raggi laser verticali, reciprocamente ortogonali
• Modalità combinata orizzontale/verticale (modalità di funzionamento D): genera un raggio laser orizzontale e due verticali

In tutte le modalità di funzionamento sul pavimento viene proiettato un punto a piombo.

Una volta acceso, lo strumento di misura si troverà in modalità di funzionamento «D». Per cambiare modalità, premere l'apposito tasto 4.

È possibile scegliere fra tutte e quattro le modalità di funzionamento con o senza livellamento automatico.

Nelle modalità multifunzione e verticale, l'apposita manopola 18 consente di allineare con precisione i raggi verticali su un oggetto in misurazione.

Funzionamento ad impulsi

Per lavorare con il ricevitore laser 27 deve essere attivato – indipendentemente dal modo operativo selezionato – il funzionamento ad impulsi.

Nel funzionamento ad impulsi, le linee laser lampeggiano con una frequenza molto elevata e di conseguenza sono rintracciabili dal ricevitore laser 27.

Per attivare il funzionamento ad impulsi premere il tasto 3. Con funzionamento ad impulsi inserito l'indicatore 2 è illuminato in verde.

Con funzionamento ad impulsi inserito, la visibilità delle linee laser ad occhio nudo si riduce. Per lavori senza ricevitore laser, disinserire pertanto il funzionamento ad impulsi premen-do di nuovo il tasto 3. Con funzionamento ad impulsi disinse- rito, l'indicatore 2 si spegne.

Sistema di autolivellamento

Utilizzo del sistema di autolivellamento

Posizionare lo strumento di misura su un supporto stabile ed orizzontale oppure fissarlo su un treppiede fotografico comunemente in commercio.

Per un utilizzo con il sistema di autolivellamento, spingere l'interruttore di avvio/arresto 14 nella posizione « 🚗 on».

Il sistema di autolivellamento livella automaticamente l'area circostante di ±4^ . Non appena le linee laser non lampeggiano più, lo strumento di misura è livellato.

Qualora non fosse possibile l'operazione automatica di livellamento, p.es. poiché la superficie di appoggio dello strumento di misura differisce di oltre 4º rispetto alla linea orizzontale, i raggi laser lampeggiano. In questo caso posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento.

In caso di urti o di modifiche di posizione durante l'esercizio, lo strumento di misura esegue di nuovo un'operazione automatica di livellamento. In seguito ad una nuova operazione di livellamento, per evitare errori si deve controllare la posizione orizzontale o verticale del raggio lineare in relazione ai punti di riferimento.

Operare senza il sistema di autolivellamento

Per lavori senza il sistema di autolivellamento spingere l'interruttore di avvio/arresto 14 in posizione « 📄 on ». Con sistema di autolivellamento disinserito le linee laser lampeggiano permanentemente.

In caso di livellamento automatico disinserito è possibile tenere lo strumento di misura liberamente in mano oppure posarlo su una base inclinata. In modalità squadro, i due raggi laser non seguono necessariamente una linea in posizione reciprocamente verticale.

Precisione di livellamento

Fattori che influenzano la precisione

L'influenza più significativa è quella esercitata dalla temperatura ambientale. In modo particolare le differenze di temperatura che dal basso vanno verso l'alto possono disturbare le funzioni del laser.

Dato che la stratificazione della temperatura nelle vicinanze del pavimento è al massimo, si raccomanda di montare sempre lo strumento di misura su un treppiede a partire dai 20 m di misurazione. Inoltre cercare possibilmente di mettere lo strumento di misura al centro del luogo di lavoro.

Oltre ad effetti esterni vi possono essere anche influenze legate allo strumento (come p.es. cadute violente oppure urti) che possono comportare divergenze. Per questo motivo, prima di iniziare a lavorare, controllare ogni volta il livello di precisione dello strumento di misura.

Controllare rispettivamente prima la precisione delle altezze e la precisione di livellamento del raggio lineare orizzontale e poi la precisione di livellamento del raggio lineare verticale.

Qualora durante uno dei controlli lo strumento di misura dovesse superare le differenze massime, farlo riparare da un servizio di assistenza clienti Bosch.

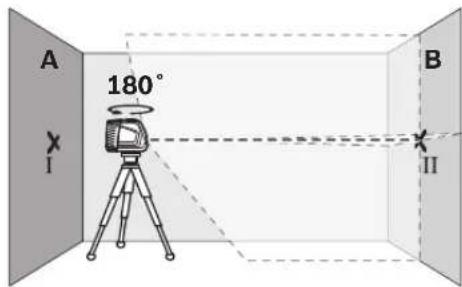

Controllo della precisione in altezza della linea orizzontale

Per questo controllo è necessario un tratto di misura libero di 5 m su una base fissa tra due pareti A e B.

- Montare lo strumento di misura nelle vicinanze della parete A su un treppiede oppure posarlo su una base stabile e piana. Accendere lo strumento di misura. Selezionare il modo operativo squadro con autolivellamento.

- Dirigere il raggio laser sulla vicina parete A ed eseguire l'operazione di livellamento dello strumento di misura. Marcare il centro del punto in cui i raggi laser si incrociano sulla parete (punto 1).

Italiano | 43

• Ruotare lo strumento di misura di 180°, eseguire l'operazione di livellamento e marcare il punto d'incrocio dei raggi laser sulla parete contrapposta B (punto II).
• Installare lo strumento di misura - senza girarlo - vicino alla parete B, accenderlo e lasciare che esegua l'operazione di livellamento.

- Regolare lo strumento di misura in altezza in modo tale (mediante treppiede oppure se necessario utilizzando appositi supporti) che il punto d'incrocio delle linee laser arrivi precisamente sul punto II precedentemente marcato sulla parete B.

• Ruotare lo strumento di misura di 180° senza modificare l'altezza. Dirigerlo sulla parete A in modo che la linea laser verticale scorra sul punto I precedentemente marcato. Sottoporre lo strumento di misura ad un'operazione di livellamento e marcare il punto d'incrocio delle linee laser sulla parete A (punto III).
• Dalla differenza d dei due punti marcati I e III sulla parete A risulta l'effettiva deviazione in altezza dello strumento di misura.

Il calcolo della deviazione massima ammessa d_max si effettua come segue:

d_max = doppia distanza delle pareti x 0,3 mm/m

Esempio di calcolo: In caso di distanza di 5 m delle pareti la deviazione massima può essere

d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Quindi, le marcature possono avere una distanza reciproca massima di 3 mm.

Controllo della precisione di livellamento della linea orizzontale

Per il controllo è richiesta una superficie libera di ca. 5 x 5 m.

- Posare lo strumento di misura su una base compatta e piana in posizione centrale tra le pareti A e B. Sottoporre lo strumento di misura ad operazione di livellamento nel modo operativo orizzontale.

- Alla distanza di 2,5 m dallo strumento di misura, marcare dunque sulle due pareti il centro della linea laser (punto I sulla parete A e punto II sulla parete B).

• Installare lo strumento di misura ad una distanza di 5 m, ruotarlo di 180° e sottoporlo ad operazione di livellamento.
• Regolare lo strumento di misura in altezza in modo tale (mediante treppiede oppure se necessario utilizzando appositi supporti) che il centro della linea laser arrivi precisamente sul punto II precedentemente marcato sulla parete B.
• Marcare sulla parete A il centro della linea laser come punto III (in posizione perpendicolare, sopra oppure sotto il punto 1).
• Dalla differenza d dei due punti marcati 1 e 111 sulla parete. A risulta l'effettiva deviazione dello strumento di misura dalla linea orizzontale.

44 | Italiano

Il calcolo della deviazione massima ammessa d_max si effettua come segue:

d_max = doppia distanza delle pareti x 0,3 mm/m

Esempio di calcolo: In caso di distanza di 5 m delle pareti la deviazione massima può essere

d_max=2×5m×0,3mm/m=3mm. Quindi, le marcatu il calcolo della deviazione massima ammessa d_max si effettua possono avere una distanza reciproca massima di 3 mm. come segue:

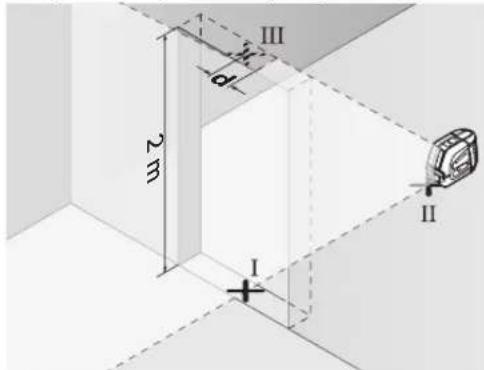

Controllo della precisione di livellamento della linea verticale

Per un controllo è necessaria l'apertura della porta (su base compatta) ed ogni lato della porta deve avere uno spazio di almeno 2,5 m.

- Posizionare lo strumento di misura a 2,5 m di distanza dall'apertura della porta su una base solida e piana (non su un treppiede). Lasciare eseguire l'operazione di livellamento dallo strumento di misura in funzionamento squadro e dirigere le linee laser sull'apertura della porta.

- Marcare il centro della linea laser verticale sul pavimento dell'apertura della porta (punto 1), alla distanza di 5 m sull'altro lato dell'apertura della porta (punto 11) e al margine superiore dell'apertura della porta (punto 111).

- Posizionare lo strumento di misura sull'altro lato dell'apertura della porta direttamente dietro il punto II. Sottoporre lo strumento di misura ad operazione di livellamento ed allineare la linea laser verticale in modo tale che il suo centro scorra esattamente attraverso i punti I e II.

• Dalla differenza d tra il punto 111 ed il centro della linea la-ser al margine superiore dell'apertura della porta risulta l'effettiva deviazione dello strumento di misura dalla linea verticale.
• Misurare l'altezza dell'apertura della porta.

Il «alcolo della deviazione massima ammessa d _max si effettua come segue:

d_max = doppia altezza dell'apertura della porta x 0,3 mm/m Esempio di calcolo: In caso apertura della porta con un'altezza pari a 2 m la deviazione massima può essere d_max = 2 x 2 m x 0,3 mm/m = 1,2 mm. Quindi, le marcature possono avere una distanza reciproca massima di 1,2 mm.

Controllo della precisione del punto a piombo

Per il controllo è necessario un tratto libero di misura su base fissa con una distanza di ca. 5 m tra pavimento e soffitto.

• Montare lo strumento di misura sulla piattaforma girevole e sistemarlo sul pavimento.
• Accendere lo strumento di misura e lasciarlo effettuare l'operazione di autolivellamento.

- Contrassegnare il centro del punto d'incrocio superiore sul soffitto (punto I). Contrassegnare quindi il centro del punto laser inferiore sul pavimento (punto II).

• Ruotare lo strumento di misura di 180°. Posizionare lo strumento in modo che il centro del punto laser inferiore si trovi sul punto II già contrassegnato. Far eseguire il livella- mento allo strumento di misura. Contrassegnare il centro del punto laser superiore (punto III).
• La differenzad di entrambi i punti marcati I e III sul soffitto indica la deviazione effettiva dello strumento di misura dalla posizione verticale.

Sui 5 m del percorso di misurazione, lo scostamento massimo consentito è pari a: 5 m x ±0,6 mm/m x 2 = ±6 mm.

La differenza d fra i punti I e III non dovrà, quindi, superare i 6 mm.

Italiano | 45

Indicazioni operative

Per la marcatura utilizzare sempre e soltanto il centro della linea laser. La larghezza della linea laser cambia con la distanza.

Lavorare con la piastra di misurazione (accessori) (vedere figure G-H)

Utilizzando la piastra di misurazione 26 è possibile trasmettere la marcatura del raggio laser sul pavimento oppure l'altezza del raggio laser sulla parete.

Con il campo zero e la scala è possibile misurare la sfalsatura rispetto all'altezza desiderata per poi ritracciarla su un altro punto. In questo modo viene a mancare la regolazione esatta dello strumento di misura sull'altezza che si vuole trasmettere.

La piastra di misurazione 26 è dotata di un rivestimento riflettente in grado di migliorare la visibilità del raggio laser su lunghe distanze oppure in caso di forte radiazione solare. L' aumento della luminosità può essere riscontrata guardando parallelamente verso il raggio laser e verso la piastra di misurazione.

Utilizzo del treppiede (accessori)

Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Posizionare lo strumento di misura con l'attacco treppiede da 5/8" 11 sul filetto del treppiede 22 oppure di un treppiede per edilizia comunemente in commercio. Per il fissaggio su un treppiede per macchine fotografiche comunemente in commercio, utilizzare l'attacco treppiede 1/4" 6. Avvitare lo strumento di misura con la vite di fermo del treppiede.

Lavorare con ricevitore laser (accessori) (vedi figura E)

In caso di condizioni di luce sfavorevoli (ambiente luminoso, irradiazione solare diretta) e su grandi distanze utilizzare il ricevitore laser 27 per una migliore individuazione delle linee laser. Per lavori con il ricevitore laser inserire il funzionamento ad impulsi (vedi «Funzionamento ad impulsi», pagina 42).

Occhiali visori per raggio laser (accessori)

Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.

Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Esempi di applicazione

Esempi di applicazione (vedi figure A - F)

Esempi per possibilità di impiego dello strumento di misura sono riportati sulle illustrazioni.

Manutenzione ed assistenza

Manutenzione e pulizia

Immagazzinare e trasportare lo strumento di misura esclusivamente nella valigetta fornita in dotazione.

Avere cura di tenere lo strumento di misura sempre pulito.

Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura.

Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi. Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.

In caso di riparazione inviare lo strumento di misura nella valigetta.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell'ambiente.

Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli strumenti di misura diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

46 | Nederlands

Batterie ricaricabili/Batterie:

Non gettare le batterie ricaricabili/batterie tra i rifiuti domestici, nel fuoco o nell'acqua. Le batterie ricaricabili/batterie, possibilmente scariche, devono essere raccolte, riciclate oppure smaltite rispettando rigorosamente la protezione dell'ambiente.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Nederlands

Laserová ciel'ová tabul'ka

21 Laserová ciel'ová tabul'ka
