GLL 3-50P - Kaugusmõõtja BOSCH - Tasuta kasutusjuhend

Toote tüüp	Joondlaser (3-joondlaser)
Mudel	Bosch GLL 3-50P
Mõõtmed (u.)	160 x 80 x 100 mm
Kaal (koos patareidega)	u. 0,5 kg
Toiteallikas	4 x 1,5 V AA (Mignon)
Patareide tööiga	u. 10 h (pidevalt töötades)
Laserklass	2M (IEC 60825-1)
Lainepikkus	635 nm (punane)
Isetasandusvahemik	± 4°
Tasandustäpsus	± 0,3 mm/m
Tööpiirkond (läbimõõt)	kuni 50 m
Laserjoonte arv	3 (horisontaalne, vertikaalne, rist)
Sisselülituse kestus	100 % (pidev töö)
Statiivi keere	1/4"
Töötemperatuur	-10 °C kuni +40 °C
Ladustamistemperatuur	-20 °C kuni +70 °C
Tolmu- ja pritsmekaitse	IP 5X (tolmukaitse)
Puhastamine	Optika puhastamine pehme, kuiva lapiga
Ohutusjuhised	Ärge vaadake laserkiire sisse; järgige silmade kaitset
Varuosad	Patareid, vajadusel kaitseprillid ja sihttahvel
Garantii	Vt kasutusjuhendit

Korduma kippuvad küsimused - GLL 3-50P BOSCH

Kuidas lülitada sisse Bosch GLL 3-50P?

Vajutage seadme küljel olevat sisse/välja nuppu. Laser lülitub sisse ja alustab isetasandust. Veenduge, et seade seisab stabiilsel aluspinnal.

Mida tähendab vilkuv laserjoon?

Vilkuv joon tähendab, et seade on väljaspool isetasandusvahemikku (rohkem kui ±4°) või tasandus pole võimalik. Asetage seade horisontaalsemalt.

Milliseid patareisid vajab GLL 3-50P?

GLL 3-50P vajab nelja AA-patareid (Mignon, 1,5 V). Pikema tööea saavutamiseks soovitame leelispatareisid.

Kui kaua patareid vastu peavad?

Pideval tööl peavad patareid vastu u. 10 tundi. Akude kasutamisel võib tööaeg olla lühem.

Kuidas kontrollida laseri täpsust?

Kontrollige täpsust nivelleerimisseadme või vesiloodi abil. Üksikasjalikud juhised leiate kasutusjuhendi leheküljelt 12.

Kas ma saan GLL 3-50P kasutada väljas?

Jah, kuid päevavalguses on ulatus piiratud. Kasutage laseri vastuvõtjat, et jooni paremini näha.

Kuidas puhastada läätsi?

Puhastage läätsi ettevaatlikult pehme, kuiva lapiga. Ärge kasutage tugevaid puhastusvahendeid ega vedelikke.

Kas GLL 3-50P on veekindel?

Seade on IP 5X tolmukaitsega, kuid mitte veekindel. Kaitske seda vihma ja niiskuse eest.

Mida sisaldab tarnekomplekt?

Tarnekomplekt: joondlaser GLL 3-50P, 4 x AA-patareid, sihttahvel, kaitsekott, kasutusjuhend.

Kuidas kinnitada laser statiivile?

GLL 3-50P allosas on 1/4-tolline keere. Kruvige see otse tavalisele statiivile või kasutage kaasasolevat hoidikut.

KASUTUSJUHEND GLL 3-50P BOSCH

Mõõteseadmega ohutu ja turvalise töö tagamiseks lugege läbi kõik juhised ning järgige neid. Ärge katke mõõteseadmel olevaid hoiatussilte kunagi kinni. HOIDKE KõIK JUHISED HOOLIKALT ALLES.

▶ Ettevaatust - siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke.

Mööteseade väljastatakse ingliskeelse hoiatussildiga (seadme jooniste leheküljel tähistatud numbriga 12).

▶ Enne seadme kasutuselevõttu katke ingliskeelne hoia-tussilt tarnekomplekti kuuluva eestikeelse kleebisega.

Ärge suunake laserkiirt inimeste ega loomade peale ja ärge vaadake ise laserkiire suunas. Mööteseade tekitab standardi IEC 60825-1 kohasele laseri klassile 2 vastavat laserkiirgust. Sellega võite pimestada teisi inimesi.

Eesti|171

• Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
• Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täie- likku kaitset UV-kiirguse eest ja vähendavad värvide eristamise vöimet.
  Laske mööteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate mööteseadme ohutu töö.
• Ärge lubage lastel lasermööteseadet kasutada järelevalveta. Lapsed vöivad teisi inimesi tahtmatult pimestada.
• Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Laserkiire sihttahvel

Ärge asetage laserkiire sihttahvlit 21 südamestimulaatorite lähedusse. Laserkiire sihttahvli magnetid tekitavad välja, mis võib südamestimulaatorite tööd negatiivselt mõjutada.

▶ Hoidke laserkiire sihttahvliit 21 eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Laserkiire sihttahvli magnetite toime võib andmed põördumatult hävitada.

Seadme ja selle funktsioonide kirjeldus

Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks.

Nõuetekohane kasutus

Mööteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks.

Tehnilised andmed

Ristjoonlaser GLL 3-50
Tootenumber		3 601 K63 8..
Tööpiirkond1)
- S t a n d a r d n e	m	10
- l a s e r v a s t u v ö t j a g a m		5 - 50
Nivelleerumistäpsus	mm/m ± 0,3
Jootepunkti tööpiirkond	m	5
1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) vöivad tööpiirkonda kitsendada.
* tolmu- ja pritsveekaitsmega
Pöörake tähelepanu oma mööteseadme tootenumbrile, mööteseadmete kaubanduslik tähistus vöib olla erinev.
Oma mööteseadet saate identifitseerida andmesildil oleva seeria-numbri 13 järgi.

Ristjoonlaser GLL 3-50

Jootepunkti täpsus mm/m ±0,6
Nivelleerumisvahemik üldjuhul	°	±4
Nivelleerumisaeg üldjuhul	s	<
Töötemperatuur	°C -10... +40
Hoiutemperatuur	°C -20 ... +70
Suhteline öhuniiskus max.	%	90
Laseri klass		2
Laseri tüüp	nm	635
	mW	< 1
C_6		1
lühim impulsi aeg	s	1/1600
Statiivi keere	"	1/4
	"	5/8
Patareid		4 x 1, 5 VLR6 (AA)
Töö kestus (min)	h	6
Automaatne väljalülitus ca	min	30
Kaal EPTA-Procedure 01/2003 järgi	kg	0,9
Mõötmed
- ilma pöördplatvormita	mm	146 x 83 x 117
- koos pöördplatvormiga	mm	∅ 201 x 197
Kaitseaste		IP 54*

1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda kitsendada.
* tolmu- ja pritsveekaitsmega
Pöörake tähelepanu oma mööteseadme tootenumbrile, mööteseadmete kaubanduslik tähistus vöib olla erinev.
Oma mööteseadet saate identifitseerida andmesildil oleva seerianumbri 13 järgi.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Laserkiire väljumisava
2 Pulsifunktsiooni näit
3 Pulsifunktsiooni nupp
4 Töörežiimi nupp
5 Patarei madala pinge sümbol
6 1/4"-keermega statiivi ava
7 Patareipesa
8 Patareikorpuse kaas
9 Polaarsuse tähis

21 Laserkiire sihttahvel

22 Statiiv BS 150*

23 Laserkiire nähtavust parandavad prillid*

24 Universaalne kandur BM 1*

25 Teleskoopvars BT 350*

26 Mööteplaat koos jalaga*

27 Laserkiire vastuvõtja*

28 Kandur*

29 Kohver*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Montaž

Patareide paigaldamine/vahetamine

Mõõteseadmes on soovitav kasutada leelis-mangaan-patarei-sid.

Patareikorpuse kaane 8 avamiseks tömmake lukustust 10 ja võtke patareikorpuse kaas maha. Asetage patareid kohale. Seejuures jälgige õiget polaarsust vastavalt patareikorpuse välisküljel olevatele sümbolitele.

Kui patarei madala pinge indikaator 5 vilgub punase tulega, tuleb patareid välja vahetada.

Vahetage alati välja köik patareid ühekorraga. Kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid.

Kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja. Patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda.

Pöördplatvormi kasutamine

Asetage mööteseade juhtsoonde 15 pöördplatvormi 19 juhtsiinil 16 ja tömmake mööteseade kuni piirikuni platvormile. Eraldamiseks tömmake mööteseade vastupidises suunas pöördplatvormilt ära.

Teleskoopjalgade väljatömbamine

Keerake väljatömmatava aluse kinnituskruvi 17 lahti. Tömmake alus välja. Fikseerige alus kinnituskruvi 17 kinnikeeramise teel. Korrake toimingut ka teistel kahel alusel.

Kasutamine

Kasutuselevött

• Kaitske mööteseadet niiskuse ja otsese päikesekiirguse eest.
• Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda. Äärmuslikel temperatuuridel ja temperatuurikõikumiste korral võib seadme mõõtetäpsus väheneda.
  Kaitske mõõteseadet tugevate lõõkide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne edasitöötamist alati teostada täpsuskontroll (vt „Nivelleerumistäpsus“).
  ▶ Transportimisel lülitage mõõteseade välja. Pendliüksus võib seadme tugeval rappumisel kahjustuda ja seetõttu lukustub see väljalülitamisel.

Sisse-/väljalülitus

Mõõteseadme sisselülitamiseks lükake lüliiti (sisse/välja) 14 asendisse „øn“ (töödeks ilma automaatse nivelleerumiseta) või asendisse „øn“ (töödeks, mille puhul kasutatakse automaatset nivelleerumist). Mõõteseade saadab kohe pärast sisselülitamist laserkiire väljumisavast 1 välja laserkiired.

- Ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant.

Mõõteseadme väljalülitamiseks lükake lülti (sisse/välja) 14 asendisse „off“. Väljalülitumisel lukustub pendliüksus. Kui seadme töökeskkonna temperatuur ületab 40 °C, lülitub seade laserdioodi kaitseks välja. Pärast jahutamist on mõõte-seade taas töövalmis ja selle võib uuesti sisse lülitada.

Automaatse väljalülituse funktsiooni väljalülitamine

Mõõteseade lülitub pärast 30-minutilist tööaega automaat-selt välja. Automaatse väljalülituse funktsiooni väljalülitamiseks hoidke seadme sisselülitamisel töörežiimi lülitit 4 3 sekundit all. Kui automaatne väljalülitus on maha võetud, vilguvad laserkiired 3 sekundi möödumisel korraks.

- Ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja. Laserkiir vöib teisi inimesi pimestada.

Automaatse väljalülituse funktsiooni aktiveerimiseks lülitage seade välja ja uuesti sisse (ilma et vajutaksite alla töörežiimi lüliti 4).

Töörežiimid (vt jooniseid A - D)

Mõõteseade töötab neljal režiimil ja neid saab alati omavahel vahetada:

• Horisontaalrežiim (töörežiim A): loob horisontaalse laserkiire
• Ristkiire režiim (töörežiim B): loob ühe horisontaalse ja ühe vertikaalse laserkiire

Eesti|173

• Vertikaalrežiim (töörežiim C): loob kaks vertikaalset, täis-nurkset laserkiirt
• Horisontaalrežiim kombineerituna vertikaalrežiimiga (töörežiim D): loob ühe horisontaalse ja kaks vertikaalset laserkiirt

Kõigil töörežiimidel projitseeritakse põrandale jootepunkt.

Pärast sisselülitamist on mõõteseade töörežiimil „D“. Töörežiimi vahetamiseks vajutage töörežiimi-klahvile 4.

Kõiki nelja töörežiimi saab kasutada nii koos automaatse nivelleerumisega kui ilma selleta.

Ristkiire režiimil ja vertikaalrežiimil saab vertikaalsed kiired suunata pöördketta 18 abil täpselt mõõteobjektile.

Pulsifunktsioon

Töötamiseks laserkiire vastuvõtjaga 27 tuleb – söltumata valitud töörežiimist – aktiveerida pulsifunktsioon.

Pulsifunktsiooni korral vilguvad laserkiired suure sagedusega, tänu millele on laserkiire vastuvõtjal 27 võimalik neid tuvas-tada.

Pulsifunktsiooni sisselülitamiseks vajutage nupule 3. Sisselülitatud pulsifunktsiooni korral põleb näit 2 rohelise tulega.

Inimsilma jaoks on laserkiirte nähtavus sisselülitatud pulsifunktsiooni puhul halvem. Seetõttu lülitage pulsifunktsioon ilma laserkiire vastuvõtjata töötades välja; selleks vajutage uuesti nupule 3. Väljalülitatud pulsifunktsiooni puhul näit 2 kustub.

Automaatne nivelleerumine

Automaatne nivelleerumine

Asetage mõõteseade tasasele stabiilsele aluspinnale või kinnitage standardsele statiivile.

Automaatse loodimisega tehtavate tööde korral lükake lüliti (sisse/välja) 14 asendisse „on“.

Automaatne nivelleerumine tasakaalustab körvalekalded automaatse nivelleerumise vahemikus ±4° automaatselt. Niipea kui laserkiired enam ei vilgu, on mõõteseade nivelleerunud.

Kui automaatne nivelleerumine ei ole võimalik, näiteks kuna mõõteseadme pind kaldub horisontaalist kõrvale rohkem kui 4°, hakkavad laserkiired vilkuma. Sellisel juhul asetage seade horisontaalasendisse ja oodake ära seadme automaatne nivelleerumine.

Rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti. Vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes.

Töötamine ilma automaatse loodimiseta

Ilma automaatse nivelleerumiseta tehtavate tööde korral lükake lüliti (sisse/välja) 14 asendisse „on“ Kui automaatse nivelleerumise funktsioon on välja lülitatud, vilguvad laserkiired pidevalt.

Kui automaatse loodimise funktsioon on välja lülitatud, saate seadet hoida vabalt käes või asetada diagonaalsele pinnale. Ristjoonrežiimis ei kulge kaks laserjoont enam üksteise suhtes tingimata vertikaalselt.

Nivelleerumistäpsus

Täpsust möjutavad tegurid

Suurimat möju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt (pörandalt) ülespoole kulgevad temperatuurierinevused vöivad laserkiire körvale kallutada.

Kuna temperatuuride erinevus on kõige suurem just maapinna (põranda) lähedal, on soovitav mõõtmiste teostamisel seadmest alates 20 m kaugusel paigaldada seade alati statiivile. Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.

Lisaks välistele möjudele vöib körvalekaldeid pöhjustada ka seadmele endale avalduv toime (nt kukkumine vöi tugev löök). Seetöttu kontrollige seadme täpsust iga kord enne töö alustamist.

Kontrollige köigepealt horisontaalse laserjoone körguse ja nivelleerumise täpsust, seejärel vertikaalse laserjoone nivelleerumise täpsust.

Kui mõõteseade ületab lubatud kõrvalekalde, toimetage sea-de Boschi mõõteseadmete volitatud parandustöökotta.

Horisontaaljoone körguse kontroll

Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba mõõte-piirkonda kahe seina A ja B vahel.

- Paigaldage seade seina A lähedale statiivile või asetage tu-gevale siledale aluspinnale. Lülitage seade sisse. Valige ristjoonrežiim koos automaatse loodimisega.

- Suunake laserkiir seinale A ja laske seadmel nivelleeruda. Märkige seinale punkt, kus laserjooned ristuvad (punkt 1).

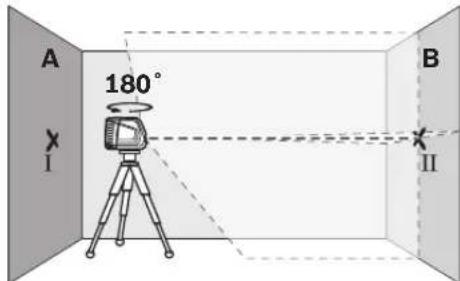

- Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt vastasasuvale seinale B (punkt II).

174|Eesti

- Asetage seade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske seadmel nivelleeruda.

- Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserjoonte ristumispunkt ühtiks eelnevalt seinale B märgitud punktiga II.

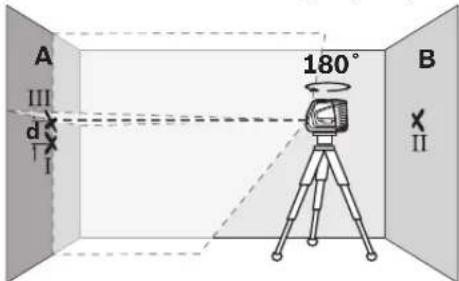

• Pöörake seadet 180°, muutmata seadme körgust. Rihtige seade seina A suhtes välja nii, et vertikaalne laserjoon läbiks eelnevalt märgitud punkti I. Laske seadmel nivelleeruda ja märkige laserjoonte ristumispunkt seinale A (punkt III).
• Vahe d seinale A märgitud punktide I ja III vahel annab seadme tegeliku körvalekalde körguse osas.

Maksimaalse lubatud körvalekalde d_max saate arvutada järgmiselt:

d_max = seinte kahekordne vahekaugus x 0,3 mm/m Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne körvalekalle olla
d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Märgistused tohivad relikult olla üksteisest köige rohkem 3 mm kaugusel.

Horisontaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja umb es 5x5m suurust vaba pinda.

- Asetage seade stabiilsele siledale pinnale seinte A ja B vahele. Laske seadmel horisontaalrežiimis nivelleeruda.

• Pöörake seadet 180° ja asetage see 5 m kaugusele ning laske nivelleeruda.
• Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel midagi seadme alla asetades), et laserkiire keskpunkt läbiks eelnevalt seinale B märgitud punkti II.
• Märkige seinale A laserkiire keskpunkt punktina III (vertikaalselt punkti I kohale või alla).
• Vahe d seinale A märgitud punktide T ja III vahel annab seadme tegeliku körvalekalde horisontaalist.

Maksimaalse lubatud körvalekalde d _max saate arvutada järgmiselt:

d_max = seinte kahekordne vahekaugus x 0,3 mm/m Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne körvalekalle olla

d_max = 2 × 5 m × 0, 3 mm/m = 3 mm. Märgistused tohivadjärelikult olla üksteisest köige rohkem 3 mm kaugusel.

Vertikaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja ukseava, mille mölemal pool on vähemalt 2,5 m vaba (stabiilset) pinda.

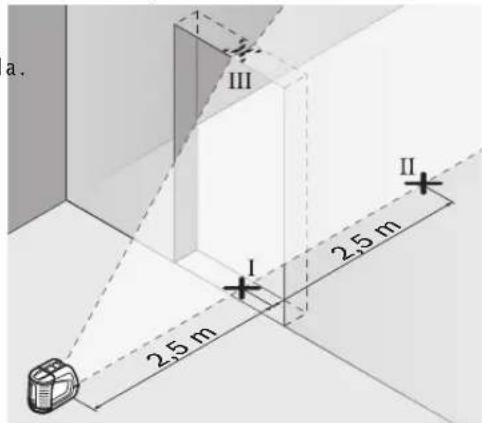

- Asetage seade ukseavast 2,5 m kaugusele stabiilsele sile- dale pinnale (mitte statiivile). Laske seadmel ristjoonrežii- mis nivelleeruda ja suunake laserkiired ukseavale.

- Märkige vertikaalse laserkiire keskpunkt ukseava põrandale (punkt I), 5 m kaugusele ukseavast (punkt II) ning ukseava ülemisele servale (punkt III).

Eesti|175

• Asetage seade teisele poole ukseava otse punkti II taha. Laske seadmel nivelleeruda ja suunake vertikaalne laserkiir nii, et selle keskpunkt läbiks täpselt punkte I ja II.
• Vahe d punkti ITI ja laserkiire keskpunkti vahel ukseava ülemises servas annab seadme tegeliku körvalekalde vertikaalist.
• Möötke ära ukseava körgus.

Maksimaalse lubatud körvalekalde d_max arvutate järgmiselt: d_max = ukseava kahekordne körgus × 0,3 mm/m

Näide: Kui ukseava kõrgus on 2 m, siis tohib maksimaalne kõrvalekalle olla

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Märgistused tohivad järelikult olla üksteisest köige rohkem 1,2 mm kaugusel.

Jootmistäpsuse kontrollimine

Kontrollimiseks läheb vaja vaba mõõtepiirkonda, mille puhul vahemaa põranda ja lae vahel on ca 5 m.

– Paigaldage mõõteseade pöördplatvormile ja asetage see põrandale.
- Lülitage mõõteseade sisse ja laske sellle nivelleeruda.

- Märgistage laes ülemise ristumispunkti kese (punkt 1). Lisaks märgistage pörandal alumise laserpunkti kese (punkt 11).

– Pöörake mööteseadet 180°. Paigutage see nii, et alumise laserpunkti kese asetseb juba märgistatud punktil II. Laske mööteseadmel sisse nivelleeruda. Märgistage ülemise laserpunkti kese (punkt III).
- Vahe d kahe märgitud punkti I ja III vahel annab mööte-seadme tegeliku kõrvalekalde vertikaalist.

5 m alal on maksimaalne lubatud hälve:

5mx±0.6mm/m×2=±6mm.

Erinevus d punktide I ja III vahel ei tohi seetõttu olla suurem kui 6 mm.

Tööjuhised

Märgistamiseks kasutage alati ainult laserjoone keskpunkti. Laserjoone laius muutub kauguse muutudes.

Töö mööteplaadiga (lisatarvik) (vt jooniseid G-H)

Mõõteplaadi 26 abil saab laserkiirt maapinnale ja laserkiire kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja seda teises kohas uuesti ära märkida. Sellega jääb ära seadme täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat 26 on kaetud peegelduva kattega, mis teeb laserkiire suurema vahemaa tagant või tugeva päikesekiirguse käes paremini nähtavaks. Suurem heledus on näha vaid siis, kui vaatate piki laserkiirt mõõteplaadi suunas.

Töö statiiviga (lisatarvik)

Statiiv on stabiilne reguleeritava körgusega alus. Asetage mõõteseadme 5/8"-keermega ava 11 statiivi 22 või standard-se ehitusstatiivi keermele. Tavalisele fotoaparaadistatiivile kinnitamiseks kasutage 1/4"-keermestatud ava 6. Kinnitage mõõteseade lukustuskruviga statiivi külge.

Töö laserkiire vastuvõtjaga (lisatarvik) (vt joonist E)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene päikesepaiste) ja suuremate vahemaade puhul kasutage laserkiirte paremaks leidmiseks laserkiire vastuvõtjat 27. Laserkiire vastuvõtjaga töötades lülitage sisse pulsifunktsioon (vt „Pulsifunktsioon“, Ik 173).

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad ümbritseva valguse. Tänu sellele võtab silm laserkiire punast valgust paremini vastu.

• Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest.
• Ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsöidukit juhtides. Laserkiire nähtavust parandavad prillid ei anna täie- likku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited

Kasutusnäited (vaadake jooniseid A - F)

Näiteid mööteseadme kasutamise kohta leiate jooniste leheküljelt.

176 | Latviešu

Hooldus ja teenindus

Hooldus ja puhastus

Hoidke ja transportige mööteseadet üksnes tarnekomplekti kuuluvas kohvris.

Hoidke mõõteseade alati puhas.

Ärge kastke mõõteseadet vette ega teistesse vedelikesse.

Pühkige seade puhtaks niiske, pehme lapiga. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed.

Parandustöökotta toimetamiseks asetage mööteseade kohvrisse.

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Mööteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.

Ärge käidelge mööteseadmeid ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb kasutusressursi ammendanud mõõteseadmed ja defektsed või kasutusressursi ammendanud akud/pata-reid eraldi kokku koguda ja keskkonna-säästlikult korduskasutada.

Akud/patareid:

Ärge visake akuelemente/patareisid olmejäätmete hulka, tul-le ega vette. Akuelemendid/patareid tuleb võimaluse korral kokku koguda, ringlusse võtta või keskkonnahoidlikul viisil hä-vitada.

Tootja jätab endale öiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi
