Produkta tips	Līniju lāzers (3 līniju lāzers)
Modelis	Bosch GLL 3-50P
Izmēri (apm.)	160 x 80 x 100 mm
Svars (ar baterijām)	apm. 0,5 kg
Barošana	4 x 1,5 V AA (Mignon)
Baterijas darbības ilgums	apm. 10 h (nepārtrauktā darbībā)
Lāzera klase	2M (IEC 60825-1)
Viļņa garums	635 nm (sarkans)
Pašizlīdzināšanas diapazons	± 4°
Izlietošanas precizitāte	± 0,3 mm/m
Darba zona (diametrs)	līdz 50 m
Lāzera līniju skaits	3 (horizontāla, vertikāla, krusts)
Ieslēgšanas ilgums	100 % (nepārtraukta darbība)
Statīva vītne	1/4"
Darba temperatūra	-10 °C līdz +40 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Aizsardzība pret putekļiem un ūdens šļakatām	IP 5X (putekļu aizsardzība)
Tīrīšana	Optiku tīrīt ar mīkstu, sausu drānu
Drošības norādījumi	Neskatieties lāzera starā; ievērojiet acu aizsardzību
Rezerves daļas	Baterijas, iespējams, aizsargbrilles un mērķa plāksne
Garantija	Skatiet lietošanas instrukciju

Bieži uzdotie jautājumi - GLL 3-50P BOSCH

Kā ieslēgt Bosch GLL 3-50P?

Nospiediet ieslēgšanas/izslēgšanas pogu ierīces sānos. Lāzers ieslēdzas un sāk pašizlīdzināšanos. Pārliecinieties, ka ierīce atrodas uz stabilas pamatnes.

Ko nozīmē mirgojošā lāzera līnija?

Mirgojoša līnija norāda, ka ierīce atrodas ārpus pašizlīdzināšanas diapazona (vairāk par ±4°) vai izlīdzināšana nav iespējama. Novietojiet ierīci horizontālāk.

Kādas baterijas nepieciešamas GLL 3-50P?

GLL 3-50P nepieciešamas četras AA baterijas (Mignon, 1,5 V). Mēs iesakām sārma baterijas ilgākam darbības laikam.

Cik ilgi darbojas baterijas?

Nepārtrauktā darbībā baterijas darbojas apm. 10 stundas. Lietojot uzlādējamās baterijas, darbības laiks var būt īsāks.

Kā pārbaudīt lāzera precizitāti?

Pārbaudiet precizitāti ar nivelēšanas instrumentu vai līmeņrādi. Detalizēti norādījumi atrodami lietošanas instrukcijas 12. lappusē.

Vai es varu izmantot GLL 3-50P ārā?

Jā, bet darbības attālums dienasgaismā ir ierobežots. Izmantojiet lāzera uztvērēju, lai labāk redzētu līnijas.

Kā tīrīt lēcas?

Uzmanīgi tīriet lēcas ar mīkstu, sausu drānu. Neizmantojiet agresīvus tīrīšanas līdzekļus vai šķidrumus.

Vai GLL 3-50P ir ūdensizturīgs?

Ierīce ir putekļu aizsardzība atbilstoši IP 5X, bet nav ūdensizturīga. Aizsargājiet to no lietus un mitruma.

Kas ir komplektācijā?

Komplektācija: līniju lāzers GLL 3-50P, 4 x AA baterijas, mērķa plāksne, aizsargkaste, lietošanas instrukcija.

Kā piestiprināt lāzeru pie statīva?

GLL 3-50P apakšpusē ir 1/4 collu vītne. Pieskrūvējiet to tieši uz standarta statīva vai izmantojiet komplektācijā iekļauto turētāju.

LIETOŠANAS INSTRUKCIJA GLL 3-50P BOSCH

et Algunārāc jasutusiuhond

be lurtakutiar principaladis

Original Instukella

2.1.3.2017年1月1日

cn 正本使用说明书

tw原始使用能明言

ko사용 설명서 원문

Latviešu ....Lappuse 176

Lai varētu droši un netraucēti strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādijumus. Sekojiet, lai brīdinošas uzlīmes uz mērinstrumenta būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS.

▶ leverībai! Veicot citas, nekā lietošanas pamācibā aprakstītās apkalpošanas vai regulēšanas operācijas vai rikojoties ar mērinstrumentu lietošanas pamācibā neparedzētā veidā, lietotājs var saņemt veselībai kaitīgu starojuma devu.
▶ Mērinstruments tiek piegādāts kopā ar brīdinošu uzli-mi anglu valodā (grafikas lappusē parāditajā mērin-strumenta attēlā tā ir apzimēta ar numuru 12).

Pirmo reizi uzsākot darbu, pārlimējiet pāri angļu tek- stam kopā ar mērinstrumentu piegādāto brīdinošo uzli- mi jūsu valsts valodā.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară. Šis mërinstruments izstrădă 2. klases lăzera starojumu atbilstoši standartam IEC 60825-1. Ar to var nejauši apžilbinât citas personas.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes līdzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.
Nodrošiniet, lai mērinstrumentu remontētu tikai kvalificēts speciālists, nomaiņai izmantojot vienīgi originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības limeni, strādājot ar mērinstrumentu.
▶ Neļaujiet ērniem lietot lāzera mērinstrumentu bez uzraudzības. Viņi var nejauši apžilbināt citas personas.
Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši škidrumi, gāzes vai puteklī. Mērinstrumentā var rasties dzirksteles, kas var izraisīt puteklū vai tvaiku aizdegšanos.

Lāzera mērka plāksne

Netuviniet lāzera mērklāksni 21 sirds stimulatoriem. Uz lāzera mērklāksnes iz-vietotie magnēti rada magnētisko lauku, kas var ietekmēt sirds stimulatoru darbību.

▶ Netuviniet lāzera mērkplāksni 21 magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētis-

Latviešu | 177

kais lauks. Uz lāzera mērķplāksnes izvietoto magnētu iedarbība var izraisīt neatgriezeniskus informācijas zudumus.

Izstrādājuma un tā darbības apraksts

Atveriet atlokāmo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Tehniskie parametri

Krustliniju lāzers		GLL 3-50
Izstrādājuma numurs		3 601 K63 8..
Darbības tālums1)
- s t a n d a r t a r e ž īmā	m	10
- ar lāzera starojuma uztvērēju	m	5 - 50
Izlīdzināšanas precizitāte	mm/m ±0,3
Svērteņa punkta projicēšanas tālums	m	5
Svērteņa punkta projicēšanas precizitāte	mm/m ±0,6
Pašizlīdzināšanās diapazons, tipiskā vērtība	°	±4
Pašizlīdzināšanās laiks, tipiskā vērtība	s	<
Darba temperatūra °C -10... +40
Uzglabāšanas temperatūra	°C	-20 ... +70
Maks. relativais gaisa mitrums	%	90
Lāzera klase		2
Lāzera starojums	nm	635
	mW	< 1
C_6		1
Mazākais impulsa ilgums	s	1/1 600
Vītne stiprināšanai uz statīva	"	1/4
	"	5/8
Baterijas		4 x 1,5 V LR6 (AA)
Min. darbības laiks	st.	6
Automātiska izslēgšanās pēc apt.	min.	30
Svars atbilstoši
EPTA-Procedure 01/2003	kg	0,9
Izmēri
- bez pagriežamās platformas	mm	146 x 83 x 117
- ar pagriežamo platformu	mm	∅ 201 x 197
Aizsardzības tips		IP 54*

1) Nelabveligos darba apstaklos (piemēram, tiešos saules staros) darbības tālums samazinās.

* aizsargāts pret putekliem un ūdens šlakatām

Lūdzam vadities pēc izstrādājuma numura, kas atrodams uz mērinstrumenta markejuma plaksnites, jo tā tirdzniecības apzimejums var mainities.

Mērinstrumenta viennozimīgai identifikācijai kalpo sērijas numurs 13, kas atrodams uz markējuma plāksnītes.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

1 Lāzera stara izvadlūka
2 Impulsu funkcijas indikators
3 Taustiņš impulsu funkcijas ieslēgšanai
4 Taustiņš darba režīma pārslēgšanai
5 Bateriju indikators
6 1/4" vitne stiprināšanai uz statīva
7 Bateriju nodalijums
8 Bateriju nodalijuma vāciņš
9 Polaritātes apzīmējums

10 Baterijas nodalijuma vāciņa fiksators

11 5/8" vitne stiprināšanai uz statīva

12 Bridinoša uzlime

13 Sērijas numurs

14 leslēdzējs

15 Padeves grope

16 Vadotne

17 Fiksējošā skrūve izvelkamajam balstam

18 Padeves rats

19 Pagriežamā platforma

20 Magnēti

21 Lāzerāmērkplāksne

22 Statīvs BS 150*

23 Lāzera skatbrilles*

24 Universālais turētājs BM 1*

25 Teleskopiskais stienis BT 350*

26 Mērplāksne ar balstu*

27 Lāzera starojuma uztvērējs*

28 Turētājs*

29 Koferis*

* Attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalijuma vāciņu 8, pavelciet fiksatoru 10 un izvelciet vāciņu. levietojiet baterijas nodalijumā. levē- rojiet pareizu pievienošanas polaritāti, kas attēlota uz bateriju nodalijuma vāciņa.

Ja bateriju indikators 5 mirgo sarkanā krāsā, baterijas nepieciešams nomainīt.

Vienlaicigi nomainiet visas nolietotas baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties.

178 | Latviešu

Pagriežamās platformas lietošana

Novietojiet mēinstrumentu ar vadotnes gropi 15 uz vadotnes 16, kas paredzeta pagriežamās platformas 19 stiprināšanai, un līdz galam uzbīdiet mēinstrumentu uz platformas. Lai atvienotu mēinstrumentu no pagriežamās platformas, rīkojieties secībā, kas pretēja iepriekš aprakstītajai.

Teleskopisko balstu izvilkšana

Atskrūvējiet izvelkamā balsta fiksejošo skrūvi 17. Izvelciet balstu. Nostipriniet izvilkto balstu, pieskrūvējot fiksejošo skrūvi 17. Atkārtojiet minētās darbības arī pārejiem balstiem.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu loti augstas vai loti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Pie straujām temperatūras izmainām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Eks-tremālu temperatūras vērtību vai strauju temperatūras iz-mainu iedarbība uz mērinstrumentu var nelabvelīgi ietek-mēt tā precizitāti.

Sargājiet mēinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stipriem triecieniem, pirms lietošanas vienmēr pārbaudiet tā precizitāti (skatīt sadālu „lzīdzināšanas precizitāte“).

▶ Transportēšanas laikā izslēdziet mērinstrumentu. |zslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls, kas pretējā gadījumā var tikt bojāts strauju kustību dēļ.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 14 stāvokli „on“ (strādājot bez automatiskās pašizlīdzināšanas) vai stāvokli „on“ (strādājot ar automatisko pašizlīdzināšanas). Tūlit pēc ieslēgšanas mērinstruments no izvadlūkām 1 izstaro lāzera starus, kas veido redzamas līnijas.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attäluma.

Lai izslēgtu mērinstrumentu, pārvietojiet tā ieslēdzēju 14 stāvokli „off“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls.

Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra 40 °C, mērinstruments automatiski izslēdzas, šādi pasargājot lāzera diodi no sabojāšanas. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskās izslēgšanās deaktivizēšana

Pēc 30 minūšu ilgas darbības mērinstruments automatiski izslēdzas. Lai deaktivētu automatiskās izslēgšanas funkciju, mērinstrumenta ieslēgšanas brīdī 3 sekundes ilgi turiet nospiestu darba režīma pārslēgšanas taustīņu 4. Ja auto-mātiskās izslēgšanas funkcija ir deaktivēta, pēc 3 sekundēm lāzera staru veidotās līnijas uz īsu brīdi izdziest.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbi-nāt citas tuvumā esošās personas.

Lai aktivētu automatīskās izslēgšanas funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu (nenospiežot darba režima pārslēgšanas taustiņu 4).

Mērinstruments var darboties četros dažados režimos, kurus jebkurā brīdi var viegli mainīt:

• horizontālais režīms (darba režīms A): lāzera stars veido vienu limenisku līniju,
• krustliniju režims (darba režims B): lāzera stari veido vienu limenisku un vienu statenisku liniju,
• vertikālais režīms (darba režīms C): lāzera stari veido divas stateniskas, ortogonālas līnijas,
• horizontālā un vertikālā režīma kombinācija (darba režīms D): lāzera stari veido vienu līmenisku un divas state-niskas līnijas.

Visos darba režimos uz grīdas tiek projicēts svērteņa punkts. Pēc ieslēgšanas mērinstruments uzsak darboties darba režīmā „D“. Lai izmainītu darba režīmu, nospiediet darba režīma pārslēgšanas taustiņu 4.

Mērinstrumentu var izmantot jebkurā no minētajiem darba režīmiem ar automātisko pašizlīdzināšanos vai bez tās.

Mērinstrumentam darbojoties krustlīniju režīmā un vertikālajā režīmā, vertikālas lāzera staru veidotās līnijas ar roktura 18 palīdzību var precīzi savietot ar mērāmo objektu.

Impulsu funkcija

Strādājot ar lāzera starojuma uztvērēju 27, nepieciešams – neatkarīgi no izvēlēta darba režima – aktivēt impulsu funkciju.

Ja ir aktivēta impulsu funkcija, lāzera stari mirgo ar visai augstu frekvenci un tāpēc ir daudz vieglāk atklājami ar lāzera starojuma uztvērēja 27 palīdzību.

Lai ieslēgtu impulsu funkciju, nospiediet taustiņu 3. Ja ir ieslēgta impulsu funkcija, indikators 2 mirdz zaļā krāsā.

Pie ieslēgtas impulsu funkcijas lāzera staru veidotās līnijas cilvēka acīm kļūst sliktāk saskatāmas. Tāpēc laikā, kad netiek izmantots lāzera starojuma uztvērējs, izslēdziet impulsu funkciju, vēlreiz nospiežot taustiņu 3. Ja ir izslēgta impulsu funkcija, indikators 2 izdziest.

Latviešu | 179

Automātiskā pašizlīdzināšanās

Darbs ar automātisko pašizlidzināšanos

Novietojiet mērinstrumentu uz limeniskas, stingras virsmas vai nostipriniet uz fotostatīva, ko var iegādāties tirdzniecības vietās.

Lai ieslēgtu mērinstrumentu darbam ar automatisko pašizlidzināšanos, pārvietojiet ieslēdzēju 14 stāvokli „on“.

Mērinstrumenta pašizlidzināšanās sistēma automātiski kompensē nolieci pašizlidzināšanās diapazona robežās, kas ir ±4°. Ja lāzera staru veidotās līnijas nemirgo, tas nozimē, ka mērinstruments ir izlidzinājies.

Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4° no līmeniska stāvokļa, lāzera staru veidotās līnijas mirgo. Šādā gadījumā novietojiet mērinstrumentu līmeniski un nogaidiet, līdz beidzas pašizlīdzināšanās process.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmainas. Tomēr, lai izvairitos no klūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera linijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites liniju.

Darbs bez automātiskās pašizlīdzināšanās

Ja vēlaties lietot mērinstrumentu bez automatiskās pašizlīdzināšanās, pārvietojiet ieslēdzēju 14 stāvokli „on“. Ja mērinstrumenta automatiskā pašizlīdzināšanās ir izslēgta, lāzera staru veidotās linijas mirgo pastāvīgi.

Ja mērinstrumenta automātiskā pašizlīdzināšanās ir izslēgta, to var brīvi turēt rokās vai arī novietot uz slīpas balsta virsmas. Ja mērinstruments darbojas krustlīniju režimā bez automātiskās pašizlīdzināšanās, tad abas lāzera stara veidotās līnijas var vairs nebūt savstarpēji stingri perpendikulāras.

Izlīdzināšanas precizitāte

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients, kas veidojas zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam mērinstrumentu jācenšas uz-stādīt darba virsmas vidū.

Bez ārējo faktoru iedarbības lāzera stara nolieci var izraisīt arī citi faktori, kas saistīti ar pašu mērinstrumentu (piemēram, kritiens vai spēcīgs trieciens). Tāpēc ik reizi pirms darba jāpārbauda mērinstrumenta precizitāte.

Vispirms jāpārbauda horizontālās lāzera stara veidotās līnijas augstuma un izlidzinājuma precizitāte un pēc tam – vertikālās lāzera stara veidotās līnijas izlidzinājuma precizitāte.

Ja mērinstrumenta pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jāremontē Bosch pilnvarotā remonta darbnicā.

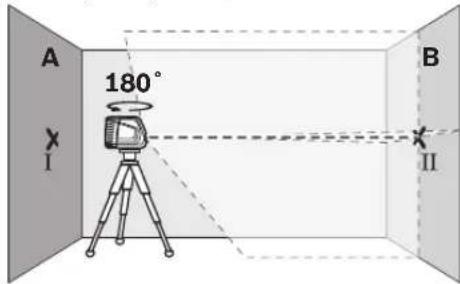

Horizontālās linijas augstuma precizitātes pārbaude

Pārbaudei nepieciešama brīva telpa ar limenisku, stingru pamatu un 5 m lielu attālumu starp divām sienām A un B.

- Nostipriniet mērinstrumentu horizontālā stāvoklī sienas A tuvumā uz statīva vai novietojiet to uz limeniska, stingra pa-mata. leslēdziet mērinstrumentu. Izvēlieties krustlīniju darba režimu ar automātisko pašizlīdzināšanos.

- Novirziet lāzera staru uz tuvāko sienu A un nogaidiet, lidz beidzas mērinstrumenta paśizlīdzināšanās process. Atzīmējiet uz sienas lāzera stara veidoto līniju krustošanās vietas viduspunktu (punkts 1).

- Pagrieziet mērinstrumentu par 180°, nogaidiet, lidz beidzas pašizlidzināšanās process, un atzimējiet lāzera staru veidoto liniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

– Nepagriežot mērinstrumentu, novietojiet to sienas B tu- vumā, ieslēdziet un nogaidiet, līdz beidzas pašizlīdzināša- nās process.

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto liniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

180|Latviešu

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Novirziet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš atzīmēto punktu 1. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un atzīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts ITI).
• Attālums d starp abiem atzīmētajiem punktiem 1 un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara faktisko nolieci no horizontāles.

Maksimālās pieļaujamās nolieces vērtība d _max ir aprēķināma šādi:

d_max = divkāršs attālums starp sienām x 0,3 mm/m

Piemērs. Ja attālums starp sienām ir 5 m, tad maksimālā pie- ļaujamā noliece

d_max = 2 × 5 m × 0,3 mm/m = 3 mm. Tas nozimē, ka attālums starp atzīmētajiem punktiem nedrikst pārsniegt 3 mm.

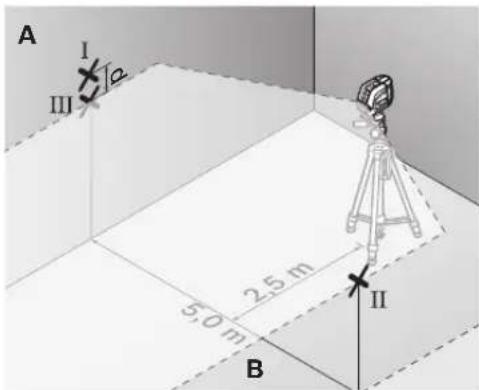

Horizontālās līnijas izlīdzinājuma precizitātes pārbaude

Pârbaudei nepieciešama briva telpa, kuras izmēri ir aptuveni 5 x 5 m.

- Novietojiet mērinstrumentu uz cieta, līdzena pamata vidū starp sienām A un B. leslēdziet mērinstrumentu darbam horizontālā režimā un nogaidiet, līdz beidzas tā pašizlīdzināšanās process.

- 2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B).

• P a g r i ēeinstiureenturpar 180°, pārvietojiet to 5 m at-tālumā un nogaidiet, līdz beidzas pašizlīdzināšanas process.
  – Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera stara veidotās līnijas vidus precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.
• Atzimējiet lāzera stara veidotās linijas vidu uz sienas A kā punktu III (tieši virs vai zem punkta I).
• Attālums d starp abiem atzīmētajiem punktiem 1 un 111 uz sienas A ir vienāds ar lāzera stara veidotās horizontālās līnijas faktisko nolieci no horizontāles.

Maksimālās pieļaujamās nolieces vērtība d _max ir aprēķināma šādi:

d_max = divkāršs attālums starp sienām x 0,3 mm/m

Piemērs. Ja attālums starp sienām ir 5 m, tad maksimālā pie-laujamā noliece

d_max = 2 × 5 m × 0.3 mm/m = 3 mm . Tas nozimē, ka attālums starp atzīmētajiem punktiem nedrikst pārsniegt 3 mm.

Vertikālās līnijas izlīdzinājuma precizitātes pārbaude

Pärbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

- Novietojiet mērinstrumentu uz cieta, līdzena pamata 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process krustlīniju režimā, un tad novirziet lāzera starus uz durvju atvērumu.

- Atzimējiet lāzera stara veidotās vertikālās linijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusė (punkts II), kā ari uz durvju atvēruma augšējās malas (punkts III).

• Novietojiet mērinstrumentu durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta paśizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus sakristu ar iepriekš atzīmētajiem punktiem I un II.
• Attālums d starp punktu TII un lāzera stara veidotās linijas vidus projekciju uz durvju atvēruma augšējās malas ir vienāds ar lāzera stara veidotās vertikālās linijas faktisko no-lieci no vertikāles.
• Izmēriet durvju atvēruma augstumu.

Maksimālās pieļaujamās nolieces vērtība d _max ir aprēķināma šādi:

d_max = divkāršs durvju atvēruma augstums x 0,3 mm/m Piemērs. Ja durvju atvēruma augstums ir 2 m, tad maksimālā pieļaujamā noliece

d_max = 2 × 2 m × 0,3 mm/m = 1,2 mm. Tas nozimē, ka attālums starp atzīmētajiem punktiem nedrīkst pārsniegt 1,2 mm.

Svērteņa punkta projicēšanas precizitāte

Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, li-dzenu pamatu un aptuveni 5 m lielu attālumu starp grīdu un griestiem.

• Nostipriniet mērinstrumentu uz pagriežamās platformas un novietojiet to uz grīdas.
• leslēdziet mērinstrumentu un nogaidiet, līdz beidzas tā pašizlīdzināšanās.

- Atzimējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punkts I). Tad atzimējiet apakšējā lāzera stara projicēšanas vietas viduspunktu uz grīdas (punkts II).

• Pagri erizstruentmpär 180°. Novietojiet mérinstrumentu tã, lai apakšejã lâzera stara projicēšanas vietas viduspunkts uz grīdas sakristu ar jau atzimēto punktu II. Nogaidiet, lidz beidzas mérinstrumenta pašizlidzināšanās. Atzimējiet augšejã lâzera stara projicēšanas vietas viduspunktu uz griestiem (punkts III).
• Attālums d starp abiem uz griestiem atzīmētajiem punktiem I un TIT ir vienāds ar mērinstrumenta lāzera stara faktisko nolieci no vertikāles.

Ja projicēšanas tālums ir 5 m, maksimālā pieļaujamā noliece ir šād a: 5 m x ± 0, 6 m m / m x 2 = ± 6 m m.

No tā izriet, ka attālums d starp punktiem 1 un III nedrīkst pārsniegt 6 mm.

Norādījumi darbam

▶ Vienmër veidojiet atzīmes uz lāzera stara viduslinijas. Lāzera staru veidoto līniju platums mainās atkarībā no attā luma.

Darbs ar mērplāksni (papildpiederums) (attēli G–H)

Lietojot mērplāksni 26, ar mērinstrumenta palīdzību var izdarīt atzīmes uz grīdas vai arī pārnest tās uz sienas lāzera stara augstumā.

Izmantojot kvadrātisko nullauku un skalu, iespējams izmērit un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestādīšana atbilstoši markešanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attālumā vai spilgtā saules gaismā, mērplāksnes 26 virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novērotājs raugās uz mērplāksni paralēli staram.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 5/8" vītni 11, nostipriniet to uz statīva 22 vītnes vai arī uz parasta fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama fotostatīva, izmantojiet 1/4" stiprinošo vītni 6. Ar stiprinošo skrūvi stingri pieskrūvējiet mērinstrumentu pie statīva.

182 | Lietuviškai

Darbs ar lāzera starojuma uztvērēju (papildpiederums) (attēls E)

Lai atvieglotu lāzera staru atklāšanu nelabvėligos apgaismojuma apstāklos (piemēram, gaišas telpās vai tiešos saules staros), kā arī lielā attālumā, izmantojiet lāzera starojuma uztvērēju 27. Strādājot ar lāzera starojuma uztvērēju, ieslēdziet impulsu funkciju (skatīt sadaju „Impulsu funkcija“, lappusē 178).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, kā rezultātā lāzera sarkanā gaisma liekas spilgtāka.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saulesbrilles un kā aizsargbrilles, vadot satiksmes lidzekļus. Lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju.

Darba operāciju piemēri

Darba operāciju piemēri (attēli A – F)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzglabājiet un transportējiet mērinstrumentu tikai kopā ar to piegādātajā koferī.

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei ķimiski aktīvus tīrīšanas līdzekļus vai organiskos škī-dinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Ja mērinstruments jānosūta remontam, pirms nosūtišanas ie-vietojiet to koferī.

Klientu konsultāciju dienests un konsultācijas par lietošanu

Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves dalu iegādi. Izklājuma zimējumus un informāciju par rezerves dalām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz-strādājumiem un to piederumiem.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt 10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas ielā 120 S

LV-1021 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesainojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstim

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Neizmetiet akumulatorus un baterijas sadzīves atkritumu tvertnē un nemēginiet no tiem atbrīvoties, sadedzinot vai nogremdējot ūdenskrātuvē. Akumulatori un baterijas pēc iespējas jāizlādē un tad jāsavāc un jānogādā otrreizējai pārstrādei vai arī no tiem jāatbrīvojas apkārtējai videi nekaitigā veidā.

Tiesības uz izmainām tiek saglabātas.

Lietuviškai

Saugos nuorodos
