GPL 5 Professional - Attālummērītājs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Lāzera tālmērs
Zīmols	Bosch
Modelis	GPL 5 Professional
Maksimālā darbības distance	30 metri
Mērījumu precizitāte	± 2 mm
Barošana	2 AA baterijas (1,5 V)
Izmēri (G x P x A)	100 x 60 x 30 mm
Svars (ar baterijām)	Apmēram 200 g
Galvenās funkcijas	Attāluma mērīšana, saskaitīšana, atņemšana, nepārtraukta mērīšana, pēdējo mērījumu atcerēšanās
Lāzera klase	2. klase (redzams lāzers, viļņa garums 635 nm)
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu; neizmantot agresīvus tīrīšanas līdzekļus
Drošība	Nevērst staru acīs; izvairīties no atstarošanas uz atstarojošām virsmām
Rezerves daļas un remontējamība	Standarta AA baterijas, transporta siksniņa, aizsargmaciņš (pēc izvēles)
Vispārīga informācija	Profesionāla ierīce, izturīga pret putekļiem un ūdens šļakatām (IP54)

Bieži uzdotie jautājumi - GPL 5 Professional BOSCH

Kā ieslēgt Bosch GPL 5 Professional lāzera tālmēru?

Nospiediet pogu ON/Mērīt, kas atrodas ierīces sānā. Īss skaņas signāls apstiprina ieslēgšanu.

Kāda ir GPL 5 Professional maksimālā darbības distance?

Maksimālā distance ir 30 metri normālos apgaismojuma apstākļos. Ar atstarojošu mērķi tā var sasniegt 40 metrus.

Kā nomainīt tālmēra baterijas?

Atveriet bateriju nodalījumu ierīces aizmugurē, pabīdot vāku. Nomainiet abas AA baterijas, ievērojot norādīto polaritāti.

Ko darīt, ja ekrānā parādās 'Kļūda'?

Pārbaudiet, vai mērīšanas virsma nav pārāk atstarojoša vai pārāk tumša. Notīriet lēcu un mēģiniet vēlreiz. Ja kļūda joprojām pastāv, nomainiet baterijas.

Kā izmantot nepārtrauktas mērīšanas funkciju?

Turiet nospiestu pogu ON/Mērīt 2 sekundes, lai aktivizētu nepārtrauktas mērīšanas režīmu. Ierīce veic mērījumus katru sekundi.

Vai lāzers ir bīstams acīm?

GPL 5 Professional izmanto 2. klases lāzeru (635 nm). Tas ir drošs īslaicīgai iedarbībai, bet izvairieties tieši skatīties starā.

Kā tīrīt tālmēra lēcu?

Izmantojiet mīkstu, sausu drānu, īpaši paredzētu optikai. Nekad neizmantojiet šķīdinātājus vai abrazīvus līdzekļus.

Vai es varu izmantot tālmēru ārpus telpām?

Jā, ierīce ir klasificēta kā IP54: izturīga pret putekļiem un ūdens šļakatām. Tomēr spožā saulē darbības distance var samazināties.

Kā pievienot vai atņemt mērījumus?

Pēc pirmā mērījuma nospiediet pogu +/ , lai saskaitītu, vai -/ , lai atņemtu, pēc tam veiciet otro mērījumu. Rezultāts tiek parādīts automātiski.

Kur atrast rezerves daļas, piemēram, siksniņu?

Sazinieties ar Bosch pēcpārdošanas servisu vai pilnvarotu izplatītāju. Transporta siksniņa ir pieejama ar atsauces numuru 2 609 141 231.

LIETOŠANAS INSTRUKCIJA GPL 5 Professional BOSCH

Iv Instrukcijas original valodā

It Originali instrukcija

zh 正本使用说明书

zh原始使用說明書

ko사용 손동서 원는

Latviešu .... Lappuse 135

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem

norādijumiem, tas var nelabvēligi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.

▶ Mērinstruments tiek piegādāts ar brīdinājuma uzlimi (ilustratīvajā lappusē parādītajā mērinstrumenta attēlā tā ir iezimēta).

Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties tiešajă vai atstarotajă lăzera stară. Šâda rîcîba var apžilbinât tuvumă esošas personas, izraisît nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acis, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.

▶ Neveiciet nekādas izmainas ar lāzera ierīci.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.

▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvertīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju.

Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomainai izmantojot originālas rezerves daļas. Tas laus saglabāt vajadzigo darba drošības limeni, strādājot ar mērinstrumentu.

▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas.

Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai puteklī. Mērinstrumentā var rasties dzirksteles, kas var izraisīt puteklū vai tvaiku aizdegšanos.

Netuviniet mērinstrumentu un turētāju sirds stimulatoriem. Mērinstrumenta un turētāja magnēti rada magnētisko lauku, kas var ietekmēt sirds stimulatoru funkcionēšanu.

Netuviniet mērinstrumentu un turētāju magnētiskajiem datu nesējiem un iericēm, kuru darbību ietekmē magnētiskais lauks. Mērinstrumenta un turētāja magnētu iedarbība var izraisit neatgriezenisku datu zudumu.

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan arī ārpus tām.

136 | Latviešu

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera stara izvadlūka
(2) leslēdzējs
(3) Bateriju nodalijuma vāciņa fiksators
(4) Bateriju nodalijuma vāciņš
(5) Sērijas numurs
(6) 1/4" vītne nostiprināšanai uz statīva
(7) Brīdinošā uzlime
(8) Turētājs
(9) Turētāja fiksējošā skrūve

(10) Turētāja skrūves atvērums

(11) Magnêts

(12) Jostas vadotne

(13) Turētāja 5/8" vītne stiprināšanai uz statīva

(14) Turëtaja 1/4" vitne stiprināšanai uz statīva

(15) Mērplāksne ar balstu ^A)

(16) Statīvs ^A

(17) Lāzera skatbrilles ^A)

(18) Aizsargsoma

A) Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Punkta lāzers GPL 5
Izstrādājuma numurs	3 601 K66 2..
Darbības tālums A)	30 m
Pašizlidzināšanās precizitāte ±0,3 mm/m
Pašizlidzināšanas diapazons, tipiskā vērtība
- pa garenisko asi ±5°
- pa škērsasi ±3°
Pašizlidzināšanās laiks tipiskā vērtība	<4 s
Darba temperatūra -10 °C...+40 °C
Uzglabāšanas temperatūra -20 °C...+70 °C
Maks. darba augstums virs atskaites limena	2000 m
Maks. relatīvais gaisa mitrums 90 %
Piesārņojuma pakāpe atbilstoši standartam IEC 61010-1	2 B)
Lāzera klase 2
Lāzera starojums 635 nm, <1 mW
C6	1
Divergence 0,8 mrad (pilns lenkis)
Vītne stiprināšanai uz statīva 1/4"

Punkta lāzers GPL 5
Baterijas 3 × 1,5 V LR6 (AA)
Darbības laiks, apt. 24 st.
Svars atbilstoši EPTA-Procedure 01:2014	0,25 kg
Izmēri (garums × platums × augstums)	104 × 40 × 80 mm
Aizsardzības tips IP 5X

A) Nelabvėligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.

B) Piezime: parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisitas pagaidu elektrovadāmības parādišanās.

Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (5), kas atrodams uz tā markējuma plāksnītes.

Montāža

Bateriju ievietošana/nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārmamangāna baterijas.

Lai atvērtu bateriju nodalījuma vāciņu (4), pagrieziet fiksatoru (3) pulksteņa rāditāju kustibas virzienā lidz stāvoklim un tad novelciet bateriju nodalījuma vāciņu. levietojiet nodalījumā baterijas.

levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā.

Lai aizvērtu bateriju nodalījuma vāciņu (4), no apakšas ievietojiet to korpusā un tad paspiediet to augšup. Lai fiksētu bateriju nodalījuma vāciņu, pagrieziet fiksatoru (3) pretēji pulksteņa rādītāju kustības virzienam līdz stāvoklim.

Ja baterijas ir nolietojušās, lāzera stari mirgo lēnā tempā. Pēc mirgošanas sākuma mērinstruments spēj darboties vēl aptuveni 8 stundas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu ľoti augstas vai ľoti zemas temperatūras iedarbībai un straujām temperatūras izmainām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmainu iedarbība uz mērinstrumentu var nelabvėligi ietekmēt tā precizitāti.

Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadalā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 137).
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana un izslēgšana

Lai ieslēgtu mērinstrumentu, pabīdiet ieslēdzēju (2) augšup, līdz klūst redzams apzīmējums „I“. Tūlit pēc mērinstrumenta ieslēgšanas no tā izvadlūkām (1) tiek izstaroti lāzera stari.
▶ Nevërsiet lăzera staru citu personu vai măjdzivnieku virzienă un neskatieties lăzera stară pat no liela attăluma.

Lai izslēgtu mērinstrumentu, pabīdiet ieslēdzēju (2) lejup, līdz klūst redzams apzīmējums „0“. Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Automātiskās izslēgšanās laika iestatīšana

Mérinstruments automātiski izslēdzas pēc 20 minūšu ilgas darbības.

Automātiskās izslēgšanās laiku var iestatīt robežās no 20 minūtēm lidz 8 stundām. Šim nolūkam ieslēdziet un tūlīt pat izslēdziet mērinstrumentu un tad 4 sekunžu laikā to no jauna ieslēdziet. Pēc mērinstrumenta otrās ieslēgšanas visi tā lāzera stari 2 sekundes ilgi mirgo ātrā tempā, šādi apstiprinot automātiskās izslēgšanās laika palielināšanu. leslēdzot mērinstrumentu nākošo reizi, no jauna tiek iestatīta automātiskās izslēgšanās laika minimālā vērtība 20 minūtes.

Automātiskā pašizlīdzināšanās

Novietojiet mērinstrumentu uz limeniska, stingra pamata, nostipriniet to uz turētāja (8) vai uz statīva (16).

Pēc mērinstrumenta ieslēgšanas automātiskās pašizlīdzināšanās funkcija automātiski kompensē tā iespējamo nolieci no līmeniska stāvokļa pašizlīdzināšanās diapazona robežās, kas ir ±5° (pa garenisko asī) vai ±3° (pa šķērsasi). Pašizlīdzināšanās ir beigusies brīdī, kad lāzera līnijas vairs nepārvietojas.

Ja automātiskā paśizlīdzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz 5° vai 3° no limeniska stāvokļa, lāzera stari mirgo ātrā tempā.

Šādā gadījumā novietojiet mērinstrumentu limeniskā stāvokli un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstrumenta noliece nonāk pašizlīdzināšanās diapazona robežās, kas ir ±5° vai ±3°, lāzera stari pārstāj mirgot un iegaismojas pastāvīgi.

Ja mērinstruments ir saņēmis triecīenu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai

izvairitos no klūdām, pēc mērinstrumenta automatiskās pašizlidzināšanās lāzera horizontālo vai vertikālo staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā.

Tā kā vislielākais temperatūras gradients ir zemes tuvumā, tad, ja stara garums pārsniedz 20 m, mērinstruments vienmēr jānostiprina uz statīva. Bez tam mērinstrumentu jācenšas uzstādit darba virsmas vidū.

Papildus ârêjo faktoru iedarbîbai, mérinstrumenta darbîbu var iespaidot arî îpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radît mērijumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Ja izlīdzināšanas precizitāte limeniskajiem lāzera stariem pa garenisko asi un škērsasi nepārsniedz pielaujamās nolieces vērtības, ir jāpārbauda izlīdzināšanas precizitāte arī svērteņa stariem (pa statenisko asi).

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pielaujamo vērtību, mērinstruments jānogādā remontam

Bosch pilnvarotā remonta darbnicā.

Horizontālās izlidzināšanās precizitātes pārbaude gareniskās ass virzienā

Pārbaudei nepieciešama brīva telpa ar limenisku, stingru pamatu un 20 m lielu attālumu starp divām sienām A un B.

- Nostipriniet mērinstrumentu sienas A tuvumā uz turētāja vai statīva vai ari novietojiet to uz stingras, līdzenas virsmas. leslēdziet mērinstrumentu.

– Novirziet uz sienu A vienu no horizontālajiem lāzera sānu stariem, kas tiek izstaroti paralēli mērinstrumenta gareniskai asij. Nogaidiet, līdz beidzas mērinstrumenta automātiskās pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera sānu stara projekcijas apla viduspunktu (punkts I).

• Pagrieziet mērinstrumentu aptuveni par 180°, neizmainot tā augstumu, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad atzīmējiet uz pretējās sienas B lāzera sānu stara projekcijas apla viduspunktu (punkts II).
• Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlidzināšanās process.

- lestatiet tādu mērinstrumenta augstumu (ar statīva palīdzibu vai, vajadzibas gadījumā izmantojot paliktņus), lai lāzera sānu stara projekcijas apla viduspunkts precīzi sakristu ar iepriekš atzīmēto punktu II uz sienas B.

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Nogaidiet, līdz beidzas mērinstrumenta automatiskās pašizlīdzināšanās process, un tad atzīmējiet uz sienas A lāzera sānu stara projekcijas apla viduspunktu (punkts III). Sekojiet, lai punkts III atrastos pēc iespējas vertikāli virs vai zem punkta I.
• Attālums d starp abiem uz sienas A atzīmētajiem punktiem I un III ir vienāds ar mērinstrumenta lāzera staru faktisko nolieci no horizontāles gar tā garenisko asi.

Pie mērišanas attāluma 2 × 20 m = 40 m maksimālā pieļaujamā noliece ir šāda:

40 m × ±0,3 mm/m = ±12 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 12 mm.

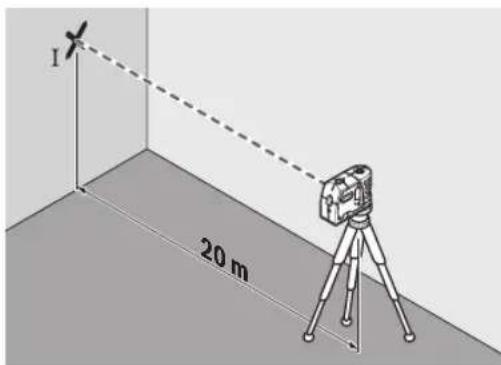

Horizontālās izlidzināšanās precizitātes pārbaude škērsass virzienā

Precizitātes pārbaudei nepieciešama brīva telpa ar cietu, lidzenu pamatu un 20 m lielu attālumu no sienas.

- Nostipriniet mērinstrumentu 20 m attālumā no sienas uz turētāja vai uz statīva vai ari novietojiet to uz stingra, līdzena pamata. leslēdziet mērinstrumentu.

- Novirziet uz sienu vienu no horizontālajiem lāzera sānu stariem, kas tiek izstaroti mērinstrumenta škērsass virzienā. Nogaidiet, līdz beidzas mērinstrumenta automatātiskās pašizlīdzināšanās process. Atzīmējiet uz sienas lāzera sānu stara projekcijas apla viduspunktu (punkts I).

• Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Nogaidiet, lidz beidzas mērinstrumenta automātiskās paśizlīdzināšanās process, un tad atzīmējiet uz sienas lāzera otra sānu stara projekcijas apļa viduspunktu (punkts II). Sekojiet, lai punkts II atrastos pēc iespējas vertikāli virs vai zem punkta I.
• Attālums d starp abiem uz sienas atzīmētajiem punktiem I un II ir vienāds ar mērinstrumenta lāzera staru faktisko nolieci no horizontāles gar tā šķērsasi.

Ja mērišanas attālums ir 2 × 20 m = 40 m, maksimalā pielaujamā stara noliece ir:

40 m × ±0,3 mm/m = ±12 mm. Tas nozimē, ka attālums d starp punktiem I un II nedrikst pārsniegt 12 mm.

Norādījumi darbam

Markëjumu veidošanai vienmër izmantojiet lâzera stara veidotā projekcijas apla viduspunktu. Lâzera stara veidotā projekcijas apla izmëri mainãs lîdz ar attâlumu no lâzera.

Lietojot mērkplāksni (15), ar mērinstrumenta palīdzību var izdarīt atzīmes uz grīdas vai ari pārnest tās uz sienas lāzera stara augstumā.

Izmantojot kvadrātisko nulllauku un skalu, iespējams izmērīt un atzīmēt attālumu no lāzera stara līdz vēlamajam augstumam, ko pēc tam var pārnest un atzīmēt citās mērka vietās. Šādi nav nepieciešama mērinstrumenta augstuma precīza iestatišana atbilstoši markešanas augstumam.

Lai uzlabotu lāzera stara redzamību lielā attālumā vai spožā saules gaismā, mērklāksnes (15) virsma ir pārklāta ar gaismu atstarojošu slāni. Lāzera stara redzamība uzlabojas tad, ja novērotājs raugās uz mērklāksni paralēli staram.

Darbs ar stativu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (6) atrastos pret statīva (16) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Nostiprināšana ar turētāja palīdzību

Lai mēinstrumentu nostiprinātu ar turētāja (8) palīdzību, stingri ieskrūvējiet turētāja fiksējošo skrūvi (9) mēinstrumenta 1/4" vītnē stiprināšanai uz statīva (6). Pirms mēinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju.

Lai mērinstrumentu pagrieztu uz turētāja (8), nedaudz atskrūvējiet fiksējošo skrūvi (9).

– Pagrieziet mērinstrumentu uz turētāja (8) sānu virzienā vai arī uz aizmuguri, lai padarītu redzamu apakšējo svērteņa staru.
– Pagrieziet mērinstrumentu uz turētāja (8), lai pārnestu augstumu ar limeniskā lāzera stara palīdzību.

Pastāv šādas iespējas, lai nostiprinātu mērinstrumentu ar turētāja (8) palīdzību:

• Nostipriniet turētāju (8) ar turētāja 1/4" vītni (14) uz statīva (16) vai arī uz tirdzniecībā pieejama foto statīva. Lai turētāju nostiprinātu uz tirdzniecībā pieejama foto statīva, lietojiet turētāja 5/8" vītni stiprināšanai uz statīva (13).
• Turētāju (8) ar magnētu (11) palīdzību var nostiprināt uz tērauda daļām.
• Pie sausbūves vai koka sienām turētāju (8) var stingri pieskrūvēt ar skrūvēm. Šim nolūkam izbīdiet vismaz 60 mm garas skrūves caur turētāja skrūvju atvērumiem (10).

– Uz caurulēm vai citiem līdzīgiem priekšmetiem turētāju (8) var nostiprināt ar tirdzniecībā pieejamas jostas palīdzību, izvelkot to caur jostas vadotni (12).

Lāzera skatbrilles (papildpiederums)

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes lidzekli. Lāzera skatbrilles nenodrošina pilnvertīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentuūdenī vai citos škīdrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai škīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu kopā ar to piegādātajā aizsargsomā (18). Ja mērinstrumentam nepieciešams remonts, nosūtiet to, ievietojot aizsargsomā (18).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iesainojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
