РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GPL 5 Professional BOSCH

Български ...... Страница 107

Указания за сигурност

За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измервателният уред не бъде използван съобраз-

но настоящите указания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД.

▶ Внимание – ако се използват други, различни от по-сочените тук съоръжения за управление или калибриране или се извършват други процедури, това може да доведе до опасно излагане на лъчение.
▶ Измервателният уред се доставя с предупредителна табелка (в изображението на измервателния уред на страницата с фигурите).
▶ Ако текстът на предупредителната табела не е на Вашия език, залепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език.

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да

заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите.

▶ Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч.
▶ Не извършвайте изменения по лазерното оборудване.
▶ Не използвайте лазерните очила като защитни очила. Лазерните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение.
▶ Не използвайте лазерните очила като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възприемането на цветовете.
Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Те могат неволно да заслепят хора
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервател-

ния уред могат да възникнат искри, които да възпламенят праха или парите.

Не оставяйте измервателния уред и стойка- та в близост до сърдечни стимулатори. Маг- нитите на измервателния уред и на въртящата се стойка създават поле, което може да пре- дизвика смущения в работата на сърдечни сти- мулатори.

Дръжте измервателния уред и въртящата се стойка на безопасно разстояние от магнитни носители на информация и чувствителни към магнитни полета уреди. Вследствие на влиянието на магнитите на измервателния уред и на въртящата се стойка може да се стигне до невъзвратима загуба на информация.

Описание на продукта и дейността

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии, както и на пети на отвеси.

Измервателният уред е подходящ за работа на открито и в затворени помещения.

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

(1) Отвор за изходящия лазерен лъч
(2) Пусков прекъсвач
(3) Бутон за застопоряване на капака на гнездото за батерии
(4) Капак на гнездото за батерии
(5) Сериен номер
(6) Гнездо за монтиране към статив 1/4"
(7) Предупредителна табелка за лазерния лъч
(8) Поставка
(9) Бутон за застопоряване на стойката

(10) Отвор за завинтване на държача

(11) Магнит

(12) Водач за колана

(13) Резбови отвор 5/8" на стойката за монтиране към статив

(14) Резбови отвор 1/4" на стойката за монтиране към статив

(15) Измервателна плоча с краче

(16) Статив ^A)

(17) Лазерни очила ^A)

(18) Предпазна чанта

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Точкови лазери GPL 5
Каталожен номер	3 601 K66 2..
Работна зонаA)	30 m
Точност на нивелиране ± 0,3 mm/m
Типичен диапазон на автоматично нивелиране спрямо
– надljжната ос ± 5^
– напречната ос ± 3^
Време за автоматично нивелира-не, типично	<4 s
Работна температура -10^...+40^
Температурен диапазон за съхраняване	-20^...+70^
макс. работна височина над базовата височина	2000 m
Относителна влажност макс. 90 %
Степен на замърсяване съгласно IEC 61010-1	2^B)
Клас лазер 2
Тип лазер 635 nm, <1 mW
C_5	1
Дивиргенция 0,8 mrad (пъленъгъл)
Гнездо за монтиране към статив 1/4"
Батерии 3 × 1,5 V LR6 (AA)
Продължителност на работа, прибл.	24 ч
Маса съгласно EPTA-Procedure 01:2014	0,25 kg
Размери (дължина × ширина × височина)	104 × 40 × 80 mm
Вид защита IP 5X

A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък.
В) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз.
За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (5) на табелката на уреда.

Монтиране

Използване/смяна на батериите

За захранване на измервателния уред се препоръчва из- ползването на алкално-манганови батерии.

За отваряне на капака на гнездото за батерии (4) завъртете бутона (3) по посока на часовниковата стрелка до позиция. Поставете батериите.

Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии.

За затваряне на капака на гнездото за батерии (4) го поставете отделу върху корпуса и го натиснете нагоре. За-въртете бутона за застопоряване (3) обратно на часовника в позиция за да заключите капака на гнездото за батерии.

Ако батериите са изтощени, лазерните лъчи ще мигат бавно. След началото на мигането измервателният уред може да работи още прибл. 8 часа.

Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да използвате уреда, изваждайте батериите от него. При продължително съхраняване в нея батериите могат да кородират и да се саморазредят.

Работа

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.
▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставайте измервателният уред първо да се темперира преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
▶ Избягвайте силни удари или изпускане на измервателния уред. След ударни въздействия върху измервателния уред трябва да извършвате проверка на точността му, преди да продължите да го използвате (вж. „Проверка за точност на измервателния инструмент“, Страница 109).
Kogato preнасяте уреда, предварително го изключайте. При изключване модульт за колебателни движения се застопорява, тъй като при силни вибрации може да бъде повреден.

Включване и изключване

За включване на измервателния уред преместете пусковия прекъсвач (2) нагоре, така че символът "I" да стане видим. Веднага след включване измервателният уред изљчва по един лазерен лъч през отворите (1).

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

За изключване на измервателния уред преместете пусковия прекъсвач (2) надолу, така че символът "0" да ста-

не видим. При изключване модулът за колебателните движения се блокира.

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

Настройване на автоматичното изключване

След 20 min работа измервателният уред се изключва автоматично.

Автоматичното изключване може да се пренастройва от 20 min на 8 h. За целта включете измервателния уред, изключете го веднага и го включете повторно в рамките на 4 s. За потвърждаване на промяната след второто включване всички лазерни лъчи мигат бързо в продължение на 2 s.

При следващото включване на измервателния инструмент автоматичното му изключване е настроено отново на 20 min.

Автоматично нивелиране

Поставете измервателния уред на хоризонтална здрава основа, захванете го на универсалната стойка (8) или на статив (16).

След включване системата за автоматично нивелиране изравнява отклонения в диапазона от ±5° (спрямо над- лъжната ос) респ. ±3° (спрямо напречната ос). Процесът на нивелиране е приключил, когато лазерните лъчи спрат да се преместват.

Ако автоматичното нивелиране не е възможно, напр. когато повърхността, на която уредът е поставен, се отклонява от хоризонталата повече от 5°, респ. 3°, лазерните линии започват да мигат бързо.

В такъв случай поставете измервателния уред хоризонтално и изчакайте автоматичното му нивелиране. Когато измервателният уред бъде поставен в границите на диапазона за автоматично нивелиране от ±5°, респ. ±3°, лазерните лъчи започват да светят непрекъснато.

При разърсвания или промяна на положението по време на работа измервателният уред се нивелира отново автоматично. След повторното нивелиране проверете позициите на хоризонталния, респ. вертикалния лазерен лъч спрямо референтни точки, за да избегнете грешки от изместване на измервателния уред.

Проверка за точност на измервателния инструмент

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Специално температурната разлика от пода нагоре може да предизвика отклонения на лазерния лъч.

Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.

Наред с външните фактори, причина за отклонения могат да бъдат също и фактори, свързани с уреда (напр. падане

или силни вибрации/удари). Затова винаги преди започване на работа проверявайте точността на нивелиране.

Ако точността на нивелиране на хоризонталните лазерни лъчи, успоредни съответно на надлъжната и напречната ос, е в рамките на максимально допустимото отклонение, с това е гарантирана и точността на нивелиране на отвесните лъчи (перпендикулярна ос).

Ако при някоя от проверките измервателният уред надх- върли максимально допустимото отклонение, той трябва да бъде ремонтиран в оторизиран сервис за електроинструменти на Bosch.

Проверка на хоризонталната точност на нивелиране по направление на надljжната ос

За проверката трябва да имате свободна зона за измерване с твърда основа с дължина 20 m между две стени А и В.

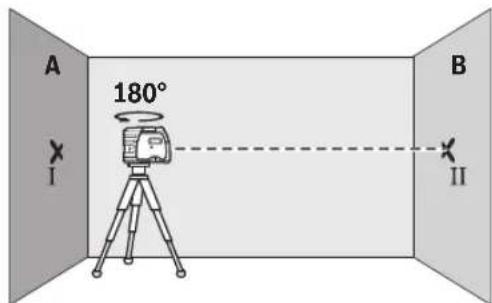

– Монтирайте измервателния уред в близост до стената А на стойката, респ. на статив или го поставете върху твърда равна повърхност. Включете измервателния уред.

- Насочете към близката стена А хоризонталния лъч, който е успореден на надлъжната ос на измервателния уред. Оставете измервателния уред да се нивелира. Маркирайте центъра на лазерната точка на стената (точка I).

– Завъртете измервателния уред на 180°, изчакайте го да се нивелира и маркирайте центъра на петното на лазерния лъч на срещуположната стена В (точка II).

– Поставете измервателния уред – без да го въртите – близо до стената В, включете го и го оставете да се нивелира.

– Подравнете лазерния лъч по височина така (с помощта на статива или чрез подлагане), че центърът на петното му върху стената В да съвпада точно с направената преди това маркирана точка II.

– Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте го да се нивелира и маркирайте центъра на лазерния лъч на стената А (точка III). При това се постарайте точка III да е по възможност вертикално над, респ. под точка I.

- Разликата d между двете маркирани точки I и III на сте- ната А дава действителното отклонение по височина на измервателния уред по дължина на надljeggната ос.

40 m × ±0,3 mm/m = ±12 mm. Следователно разликата d между точките I и III трябва да е най-много 12 mm.

Проверка на хоризонталната точност на нивелиране по направление на напречната ос

За проверката се нуждаете от свободна отсечка за измерване пред стена с дължина от 20 m върху твърда основа.

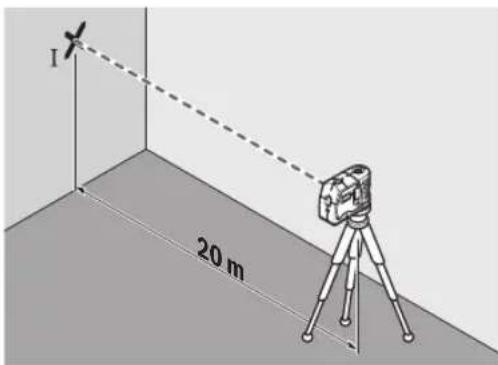

– Монтирайте измервателния уред на разстояние 20 m от стената върху стойка или статив или го поставете върху твърда равна повърхност. Включете измервателния уред.

– Насочете към стената един от двата странични лъча, които са успоредни на напречната ос на измервателния уред. Изчакайте автоматичното нивелиране на измервателния уред. Маркирайте центъра на лазерната точка на стената (точка I).

• Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте го да се нивелира и маркирайте на стената центъра на точката от другия страничен лазерен лъч (точка II). При това се постарайте точка II да е по възможност вертикално над, респ. под точка I.
• Разликата d между двете маркирани точки I и II на сте- ната дава действителното отклонение по височина на измервателния уред по дължина на напречната ос.

40 m × ±0,3 mm/m = ±12 mm. Следователно разликата d между точките I и II трябва да е най-много 12 mm.

Указания за работа

Kogato маркирате, отбелязвайте винаги само центъра на лазерното петно. Големината на лазерното петно се променя с разстоянието.

Работа с мерителната плочка (принадлежност)

С помощта на измервателната плочка (15) можете да пренесете лазерния маркер на пода, респ. на височината на лазерния лъч на стена.

С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта

от прецизно настройване на измервателния уред на висо- чината, която трябва да нанесете.

Измерватelnата плочка (15) има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавать мерителната плочка по направление, успоредно на лазерния лъч.

Работа със статив (принадлежност)

Използването на статив осигурява стабилно, регулируемо по височина монтиране на измервателния уред. Поставете измервателния уред с 1/4" поставката за статив (6) върху присъединителния винт на статива (16) или на обикновен триножник за фотоапарат. Затегнете измервателния уред с винта на статива.

Преди да включите измервателния уред, насочете статива грубо.

Захвашане в стойка

За захващане на измервателния инструмент върху стойката (8), затегнете фиксиращия винт (9) на стойката в резбовия отвор 1/4" (6) върху измервателния инструмент. Преди да включите измервателния уред, подравнете стойката грубо.

За завъртане на измервателния инструмент върху стойка- та (8) разхлабете фиксиращия винт (9) леко.

• За да направите видим долния отвесен лъч, завъртете настрани или назад измервателния уред спрямо стойката (8).
• За да можете да пренасяте коти с хоризонталния лазерен лъч, завъртете измервателния уред върху стойка- та (8).

С помощта на стойката (8) имате следните възможности за захващане на измервателния уред:

– Монтирайте стойката (8), като използвате резбовия отвор 1/4" за статив (14), към статива (16) или към стандартен фото-статив. За монтирането към стандартен строителен триножник използвайте 5/8" поставката за статив (13).
- Към стоманени повърхности стойката (8) може да бъде захваната с помощта на магнитите (11).
– Към гипс-картонови или дървени плоскости стойка- та (8) може да бъде захваната с винтове. За целта вка- райте винтове с дължина най-малко 60 mm в отвори- те (10) на стойката.
- Към тръби или други подобни детайли стойката (8) може да бъде захваната с обикновен колан, който се прекарва през водача (12).

Очила за наблюдаване на лазерния лъч (принадлежност)

Очилата за наблюдаване на лазерния лъч филтрират околната светлина. Така лазерният лъч става по-лесно различим.

▶ Не използвайте лазерните очила като защитни очила. Лазерните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение.

112 | Македонски

He използвайте лазерните очила като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възприемането на цветовете.

Поддържане и сервис

Поддържане и почистване

Поддържайте измервателния уред винаги чист.

Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внимавайте да не остават власинки.

Съхранявайте и пренасяйте измервателния уред само във включената в окомплектовката предпазна чанта (18).

При необходимост от ремонт предоставяйте измервателния уред в чантата (18).

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Измервателният уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Не изхвърляйте измервателните уреди и батериите при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC измервателните уреди, които не могат да се ползват повече, а съг- ласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.

Македонски

A) Работното поле може да се намали поради неповолни услови на околината (на пр. директна изложеност на сончеви зраци).
