Typ produktu	Dalmierz laserowy
Marka	Bosch
Model	GPL 5 Professional
Maksymalny zasięg	30 metrów
Dokładność pomiaru	± 2 mm
Zasilanie	2 baterie AA (1,5 V)
Wymiary (dł. x szer. x wys.)	100 x 60 x 30 mm
Waga (z bateriami)	Około 200 g
Główne funkcje	Pomiar odległości, dodawanie, odejmowanie, pomiar ciągły, zapamiętywanie ostatnich pomiarów
Klasa lasera	Klasa 2 (laser widzialny, długość fali 635 nm)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką; nie używać agresywnych środków
Bezpieczeństwo	Nie kierować wiązki w oczy; unikać odbić od powierzchni odblaskowych
Części zamienne i naprawialność	Standardowe baterie AA, pasek transportowy, opcjonalne etui ochronne
Informacje ogólne	Profesjonalne urządzenie odporne na kurz i zachlapania (IP54)

Często zadawane pytania - GPL 5 Professional BOSCH

Jak włączyć dalmierz Bosch GPL 5 Professional?

Naciśnij przycisk ON/Pomiar znajdujący się z boku urządzenia. Krótki sygnał dźwiękowy potwierdza włączenie.

Jaki jest maksymalny zasięg GPL 5 Professional?

Maksymalny zasięg wynosi 30 metrów w normalnych warunkach oświetleniowych. Z odblaskową tarczą może osiągnąć 40 metrów.

Jak wymienić baterie w dalmierzu?

Otwórz komorę baterii znajdującą się z tyłu urządzenia, przesuwając pokrywę. Wymień dwie baterie AA zgodnie z oznaczoną polaryzacją.

Co zrobić, gdy na ekranie pojawi się błąd?

Sprawdź, czy powierzchnia pomiarowa nie jest zbyt odblaskowa lub zbyt ciemna. Wyczyść soczewkę i spróbuj ponownie. Jeśli błąd nadal występuje, wymień baterie.

Jak korzystać z funkcji pomiaru ciągłego?

Przytrzymaj przycisk ON/Pomiar przez 2 sekundy, aby aktywować tryb pomiaru ciągłego. Urządzenie wykonuje pomiary co sekundę.

Czy laser jest niebezpieczny dla oczu?

GPL 5 Professional wykorzystuje laser klasy 2 (635 nm). Jest bezpieczny przy krótkiej ekspozycji, ale unikaj patrzenia bezpośrednio w wiązkę.

Jak wyczyścić soczewkę dalmierza?

Użyj miękkiej, suchej ściereczki przeznaczonej do optyki. Nigdy nie używaj rozpuszczalników ani środków ściernych.

Czy mogę używać dalmierza na zewnątrz?

Tak, urządzenie jest sklasyfikowane jako IP54: odporne na kurz i zachlapania. Jednak zasięg może być ograniczony w pełnym słońcu.

Jak dodawać lub odejmować pomiary?

Po pierwszym pomiarze naciśnij przycisk +/ , aby dodać, lub -/ , aby odjąć, a następnie wykonaj drugi pomiar. Wynik wyświetli się automatycznie.

Gdzie znaleźć części zamienne, takie jak pasek?

Skontaktuj się z serwisem Bosch lub autoryzowanym sprzedawcą. Pasek transportowy jest dostępny pod numerem referencyjnym 2 609 141 231.

INSTRUKCJA OBSŁUGI GPL 5 Professional BOSCH

Polski ...... Strona 66

Wskazówki dotyczące bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiaro-

we nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI, A ODDAJĄC LUB SPRZEDAJĄC URZĄDZENIE POMIAROWE, PRZEKAZAĆ JE NOWEMU UŻYTKOWNIKOWI.

Ostrożnie: Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych oraz zastosowanie innych metod postępowania może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe.

W zakres dostawy urządzenia pomiarowego wchodzi tabliczka ostrzegawcza (na schemacie urządzenia pomiarowego znajdującym się na stronie graficznej oznaczona jest ona numerem).
Jeżeli tabliczka ostrzegawcza nie została napisana w języku polskim, zaleca się, aby jeszcze przed pierwszym uruchomieniem urządzenia nakleić na nią wchodzącą w zakres dostawy etykietę w języku polskim.

Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również społądać w wiązkę ani w jej odbicie. Można w ten sposób spowodować czyjeś oślepienie, wypadki lub uszkodzenie wzroku.

W przypadku gdy wiązka lasera zostanie skierowane na oko, należy zamknąć oczy i odsunąć głowę tak, aby znalazła się poza zasięgiem padania wiązki.
▶ Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego.
▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji punktu lub linii lasera, nie chronią jednak przed promieniowaniem laserowym.
Nie należy używać okularów do pracy z laserem jako okularów przeciwsłonecznych ani używać ich podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.
▶ Naprawę urządzenia pomiarowego należy zlecać wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.
▶ Laserowe urządzenie pomiarowe nie powinno być używane przez dzieci bez nadzoru osoby dorosłej. Moga one nieumyślnie oślepić inne osoby,
▶ Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów.

Nie należy umieszczać urządzenia pomiarowego i uchwytu w pobliżu rozruszników serca.

Magnesy umieszczone na urządzeniu pomiarowym i uchwycie wytwarzają pole, które może zakłócić działanie rozrusznika serca.

Urządzenie pomiarowe i uchwyt należy przechowywać z dala od magnetycznych nośników danych oraz urządzeń wrażliwych magnetycznie. Pod wpływem działania magnesów znajdujących się w urządzeniu pomiarowym i w uchwycie może dojść do nieodwracalnej utraty danych.

Opis urządzenia i jego zastosowania

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie pomiarowe przeznaczone jest do wyznaczenia i sprawdzenia linii poziomych i pionowych oraz punktów w pionie.

Urządzenie pomiarowe dostosowane jest do pracy w po- mieszczeniach i na zewnątrz.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Otwór wyjściowy wiązki lasera
(2) Włącznik/wyłącznik
(3) Blokada pokrywki wnęki na baterie
(4) Pokrywka wnęki na baterie
(5) Numer seryjny
(6) Przyłącze statywu 1/4"
(7) Tabliczka ostrzegawcza lasera
(8) Uchwyt
(9) Śruba ustalająca uchwytu

(10) Otwór na wkręty do zamocowania uchwytu

(11) Magnes

(12) Prowadnica pasa

(13) Przyłącze statywu 5/8" na uchwycie

(14) Przyłącze statywu 1/4" na uchwycie

(15) Płytka pomiarowa ze stopką A)

(16) Statyw ^A)

(17) Okulary do pracy z laserem ^A

(18) Pokrowiec

A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Laser punktowy GPL 5
Numer katalogowy	3 601 K66 2..
Zasięg pracy ^A)	30 m
Dokładność niwelacyjna ± 0,3 mm/m
Typowy zakres automatycznej niwelacji dla
- osi wzdłużnej ± 5^
- osi poprzecznej ± 3^
Czas niwelacji (typowy) <4 s
Temperatura robocza -10^...+40^
Temperatura przechowywania -20^...+70^
Maks. wysokość stosowania ponad wysokością referencyjną	2000 m
Względna wilgotność powietrza, maks.	90 %

68 | Polski

Laser punktowy GPL 5

Stopień zabrudzenia zgodnie zIEC 61010-1	28)
Klasa lasera 2
Typ lasera 635 nm, <1 mW
C_6	1
Rozbieżność 0,8 mrad (kąt pełny)
Przyłącze statywu 1/4"
Baterie 3 × 1,5 V LR6 (AA)
Czas pracy ok. 24 h
Waga zgodnie zEPTA-Procedure 01:2014	0,25 kg
Wymiary (długość × szerokość ×wysokość)	104 × 40 × 80 mm
Stopień ochrony IP 5X

A) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bezpośrednie nasłonecznienie).
B) Występuje jedynie zabrudzenie nieprzewodzące, jednak od czasu do czasu okresowo należy spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.
Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (5) podany na tabliczce znamionowej.

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych.

Aby otworzyć pokrywkę wnęki na baterie (4) należy obrócić blokadę (3) w kierunku zgodnym z ruchem wskazówek zegara, ustawiając ją w pozycji, rozjdąć pokrywkę. Włożyć baterie do wnęki.

Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości, zgodnej ze schematem umieszczonym we- wnątrz wnęki.

Aby zamknąć pokrywkę wnęki na baterie (4), należy nałożyć ją od dołu na obudowę i docisnąć do góry. Obrócić bloka-dę (3) w kierunku przeciwnym do ruchu wskazówek zegara, ustawiając ją w pozycjił zaby zablokować pokrywkę wnęki na baterie.

Gdy poziom naładowania baterii jest niski, wiązki lasera migają w wolnym rytmie. Po rozpoczęciu migania urządzenie pomiarowe można użytkować jeszcze przez ok. 8 h.

Baterie należy zawsze wymieniać w komplecie. Należy stosować tylko baterie tego samego producenta i o jednakowej pojemności.

▶ Jeżeli urządzenie pomiarowe będzie przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Baterie, które są przez dłuższy czas przechowywane, mogą ulec korozji i samorozładowaniu.

Praca

Uruchamianie

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem.
Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. Nie należy go na przykład pozostawiać przez dłuższy czas w samochodzie. W sytuacjach, w których urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed przystąpieniem do jego użytkowania odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru.
Urządzenie pomiarowe należy chronić przed silnymi uderzeniami oraz przed upuszczeniem. W przypadku silnego oddziaływania na urządzenie pomiarowe, należy przed dalszą pracą przeprowadzić kontrolę dokładności (zob. „Sprawdzanie dokładności pomiarowej urządzenia pomiarowego“, Strona 69).
Urządzenie pomiarowe należy transportować w stanie wyłączonym. Wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu.

Włączanie/wyłączanie

Aby włączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (2) do góry, aby na włączniku widoczny był symbol „I”. Natychmiast po włączeniu urządzenia pomiarowego z otworów wyjściowych emitowane są wiązki lasera (1).

▶ Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości).
Aby wyłączyć urządzenie pomiarowe, należy przesunąć włącznik/wyłącznik (2) do dołu, tak aby na włączniku pojawił się symbol „0”. Po wyłączeniu jednostka wahadłowa blokuje się automatycznie.
▶ Nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłącać. Wiązka laserowa może oślepić osoby postronne.

Ustawianie automatycznego wyłącznika

Urządzenie pomiarowe wyłącza się samoczynnie po upływie 20 min.

Automatyczny wyłącznik można przestawić z 20 min na 8 h. W tym celu należy włączyć urządzenie pomiarowe, natychmiast je wyłączyć, a następnie w ciągu 4 s ponownie włączyć. Zmianę sygnalizuje miganie w szybkim rytmie (przez 2 s) wszystkich wiązek lasera po powtórnym włączeniu.

Po kolejnym włączeniu urządzenia pomiarowego, automatyczny wyłącznik jest ustawiony ponownie na 20 min.

Funkcja automatycznej niwelacji

Ustawić urządzenie pomiarowe na poziomym, stabilnym podłożu, zamocować je w uchwycie (8) lub na statywie (16).

Zaraz po włączeniu funkcja automatycznej niwelacji automatycznie wyrównuje nierówności w zakresie ±5° (oś wzdłużna) oraz ±3° (oś poprzeczna). Gdy wiązki lasera przestają się poruszać, procedura automatycznej niwelacja została zakończona.

Jeżeli automatyczna niwelacja nie jest możliwa, na przykład w sytuacji, gdy kąt nachylenia podstawy urządzenia pomiarowego jest większy niż 5° lub 3° od poziomu, wiązki lasera zaczynają migać w szybkim tempie.

W takiej sytuacji należy ustawić urządzenie pomiarowe w pozycji poziomej i odczekać, aż zakończy ono automatyczną niwelację. Gdy urządzenie pomiarowe ponownie znajdzie się w zakresie automatycznej niwelacji wynoszącym ±5° lub ±3°, wiązki lasera świecą się światłem ciągłym.

Wstrząsy i zmiany położenia podczas pracy urządzenia pomiarowego są niwelowane automatycznie. Aby uniknąć błędów w pomiarze, spowodowanych przemieszczeniem urządzenia pomiarowego, należy po przeprowadzeniu ponownej niwelacji skontrolować pozycję poziomej lub pionowej wiązki lasera w odniesieniu do punktów referencyjnych.

Sprawdzanie dokładności pomiarowej urządzenia pomiarowego

Wpływ na dokładność niwelacji

Największy wpływ wywiera temperatura otoczenia. W szczególności różnica temperatur przebiegająca od podłoża do góry może wpływać na przebieg wiązki laserowej.

Ponieważ warstwowy rozkład temperatury jest największy w pobliżu podłoża, w przypadku odcinka pomiarowego większego niż 20 m, urządzenie pomiarowe powinno być zamontowane zawsze na statywie. Oprócz tego należy starać się ustawić urządzenie pomiarowe w miarę możliwości pośrodku powierzchni roboczej.

Na odchylenia pomiarowe mogą mieć wpływ, oprócz czynników zewnętrznych, także charakterystyczne dla danego typu urządzenia czynniki (takie jak na przykład upadek lub silne wstrząsy). Z tego powodu należy przed każdym pomiarem skontrolować dokładność niwelacyjną.

Jeżeli dokładność niwelacyjna poziomych wiązek lasera dla osi wzdłużnej i poprzecznej znajduje się w zakresie maksymalnie dopuszczalnego odchylenia, oznacza to, że sprawdzona została także dokładność niwelacyjna pionowych wiązek lasera (oś pionowa).

Jeżeli któraś z kontroli wykazałaby, iż urządzenie pomiarowe przekracza maksymalnie dopuszczalne odchylenie, urządzenie należy oddać do naprawy w jednym z punktów serwisowych firmy Bosch.

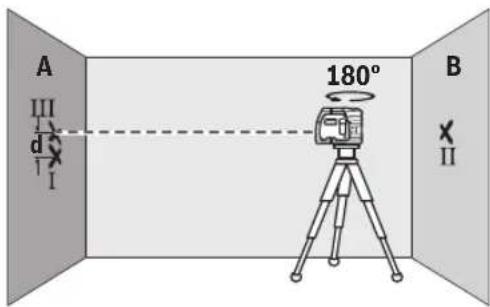

Kontrola dokładności niwelacyjnej osi wzdłużnej w poziomie

Do przeprowadzenia kontroli dokładności wysokości linii poziomej potrzebny jest wolny odcinek o długości 20 m i ze stabilnym podłożem pomiędzy dwiema ścianami A i B.

- Zamocować urządzenie pomiarowe w pobliżu ściany A w uchwycie lub na statywie, ewentualnie ustawić na stałym, równym podłożu. Włączyć urządzenie pomiarowe.

- Skierować poziomą wiązkę lasera, przebiegającą równolegle do osi wzdłużnej urządzenia pomiarowego, na znajdująca się w pobliżu ścianę A. Zaczekać, aż zakończy się proces automatycznej niwelacji. Zaznaczyć środek punktu laserowego na ścianie (punkt I).

- Obrócić urządzenie pomiarowe o 180°, zaczekać, aż zakończy się proces automatycznej niwelacji i zaznaczyć środek punktu wiązki na przeciwegłej ścianie B (punkt II).

- Umieścić urządzenie pomiarowe – nie obracając go – w pobliżu ściany B, włączyć je i zaczekać, aż się wypoziomuje.

- Urządzenie pomiarowe należy ustawić na takiej wysokości (za pomocą statywu lub podkładek), by środek punktu wiązki lasera trafiał dokładnie w środek punktu II na ścianie B.

70 | Polski

• Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Zaczekać, aż zakończy się proces automatycznej niwelacji, i zaznaczyć środek punktu wiązki lasera na ścianie A (punkt III). Należy przy tym zwrócić uwagę, by punkt III znajdował się możliwe dokładnie w pionie nad lub pod punktem I.
• Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i III na ścianie A wyniknie odchylenie rzeczywiste w wysokości urządzenia pomiarowego wzdłuż osi wzdłużnej.

Na odcinku pomiarowym wynoszącym 2 × 20 m = 40 m maksymalnie dopuszczalne odchylenie nie może przekraczać:

40 m × ±0,3 mm/m = ±12 mm. Różnica d pomiędzy punktami I i III może zatem wynosić maksymalnie 12 mm.

Kontrola dokładności niwelacyjnej osi poprzecznej w poziomie

Do przeprowadzenia kontroli konieczny jest swobodny odcinek pomiarowy wynoszący 20 m, znajdujący się na stałym podłożu, przed ścianą.

- Zamocować urządzenie pomiarowe w odległości 20 m od ściany w uchwycie lub na statywie ew. ustawić na stabilnym, równym podłożu. Włączyć urządzenie pomiarowe.

- Skierować na ścianę jedną z dwóch bocznych wiązek lasera, przebiegających wzdłuż osi poprzecznej urządzenia pomiarowego. Poczekać, aż urządzenie pomiarowe zakończy automatyczną niwelację. Zaznaczyć środek punktu laserowego na ścianie (punkt I).

– Obrócić urządzenie pomiarowe o 180°, nie zmieniając jego wysokości. Zaczekać, aż zakończy się proces automatycznej niwelacji, i zaznaczyć środek punktu drugiej, bocznej wiązki lasera na ścianie (punkt II). Należy przy tym zwrócić uwagę, by punkt II znajdował się możliwie dokładnie w pionie nad lub pod punktem I.
- Z różnicy d pomiędzy obydwoma zaznaczonymi punktami I i II na ścianie wyniknie odchylenie rzeczywiste w wysokości urządzenia pomiarowego wzdłuż osi poprzecznej.

Na odcinku pomiarowym wynoszącym 2 × 20 m = 40 m maksymalne dopuszczalne odchylenie nie może przekraczać:

40 m × ±0,3 mm/m = ±12 mm. Różnica d pomiędzy punktami I i II może zatem wynosić maksymalnie 12 mm.

Wskazówki dotyczące pracy

Do zaznaczania należy używać zawsze tylko środka punktu laserowego. Wielkość punktu laserowego zmienia się w zależności od odległości.

Praca z płytką pomiarową (osprzęt)

Za pomocą płytki pomiarowej (15) można przenieść znacznik lasera na podłoże względnie jego wysokość na ścianę. Za pomocą pola zerowego i podziałki można dokonać pomiaru przesunięcia do żądanej wysokości i nanieść je na innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania urządzenia na wysokość, która ma zostać przeniesiona.

Płytka pomiarowa (15) pokryta jest powłoką antyodblaskową, poprawiającą widoczność wiązki lasera na większych odległościach względnie w przypadku silnego nasłonecznienia. Zwiększona widoczność promienia jest zauważalna tylko wtedy, gdy spojrzy się na płytkę równolegle do emitowanej wiązki lasera.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wysokością, zaleca się użycie statywu. Urządzenie pomiarowe z przyłączem do statywu 1/4" (6) założyć na gwint statywu (16) lub dowolnego statywu fotograficznego. Dokręcić urządzenie pomiarowe za pomocą śruby ustalającej statywu. Przed włączeniem urządzenia pomiarowego, należy z grubsza wyregulować statyw.

Mocowanie za pomocą uchwytu

Aby zamocować urządzenie pomiarowe w uchwycie (8), należy dokręcić śrubę ustalającą uchwytu (9) w przyłączu statywu 1/4" (6) na urządzeniu pomiarowym. Przed włączeniem urządzenia pomiarowego, należy z grubsza wyregulować uchwyt.

Aby obrócić urządzenie pomiarowe w uchwycie (8), należy lekko poluzować śrubę ustalającą (9).

• Obrócić urządzenie pomiarowe w uchwycie (8) na bok lub do tyłu tak, aby widoczna była wiązka pionowa skierowana w dół.
• Obrócić urządzenie pomiarowe w uchwycie (8) tak, aby za pomocą poziomej wiązki lasera można było przenosić wysokości.

Za pomocą uchwytu (8) można zamocować urządzenie pomiarowe na kilka sposobów:

• Zamocować uchwyt (8) za pomocą przyłącza statywu 1/4" (14) na statywie (16) lub na dostępnym w handlu statywie fotograficznym. Do zamocowania urządzenia pomiarowego na statywie budowlanym dostępnym w handlu należy użyć przyłącza statywu 5/8" (13).
• Do elementów stalowych uchwyt (8) można zamocować za pomocą magnesów (11).
• Na ścianach w zabudowie suchej lub ścianach drewnianych uchwyt (8) można zamocować za pomocą wkrętów. W tym celu wkręty o długości co najmniej 60 mm należy włożyć w otwory do zamocowania uchwytu (10).
• Na rurach lub innych podobnych elementach uchwyt (8) można zamocować za pomocą dostępnego w handlu pasa, który należy przełożyć przez prowadnicę pasa (12).

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowują światło otoczenia. Dzięki temu wiązka laserowa wydaje się jaśniejsza.

▶ Nie należy używać okularów do pracy z laserem jako okularów ochronnych. Okulary do pracy z laserem służą do łatwiejszej identyfikacji punktu lub linii lasera, nie chronią jednak przed promieniowaniem laserowym.
▶ Nie należy używać okularów do pracy z laserem jako okularów przeciwsłonecznych ani używać ich podczas prowadzenia samochodu. Okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy utrzymywać w czystości.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

W szczególności należy regularnie czyścić płaszczyzny przy otworze wyjściowym wiązki laserowej, starannie usuwając kłączki kurzu.

Urządzenie pomiarowe należy przechowywać i transportować tylko w załączonym pokrowcu (18).

W przypadku konieczności naprawy, urządzenie pomiarowe należy odesłać w pokrowcu (18).

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Urządzenia pomiarowe, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z przepisami ochrony środowiska.

Nie wolno wyrzucać urządzeń pomiarowych ani baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.
