Τύπος προϊόντος	Αποστασιόμετρο λέιζερ
Μάρκα	Bosch
Μοντέλο	GPL 5 Professional
Μέγιστη εμβέλεια	30 μέτρα
Ακρίβεια μέτρησης	± 2 mm
Τροφοδοσία	2 μπαταρίες AA (1,5 V)
Διαστάσεις (Μ x Π x Υ)	100 x 60 x 30 mm
Βάρος (με μπαταρίες)	Περίπου 200 g
Κύριες λειτουργίες	Μέτρηση απόστασης, πρόσθεση, αφαίρεση, συνεχής μέτρηση, αποθήκευση των τελευταίων μετρήσεων
Κατηγορία λέιζερ	Κλάση 2 (ορατό λέιζερ, μήκος κύματος 635 nm)
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί· μην χρησιμοποιείτε επιθετικά προϊόντα
Ασφάλεια	Μην κατευθύνετε τη δέσμη προς τα μάτια· αποφύγετε οποιαδήποτε αντανάκλαση σε ανακλαστικές επιφάνειες
Ανταλλακτικά και επισκευασιμότητα	Τυπικές μπαταρίες AA, ιμάντας μεταφοράς, προαιρετική θήκη προστασίας
Γενικές πληροφορίες	Επαγγελματική συσκευή ανθεκτική στη σκόνη και στις πιτσιλιές νερού (IP54)

Συχνές ερωτήσεις - GPL 5 Professional BOSCH

Πώς ανάβω το αποστασιόμετρο Bosch GPL 5 Professional;

Πατήστε το κουμπί ON/Μέτρηση που βρίσκεται στο πλάι της συσκευής. Ένα σύντομο ηχητικό σήμα επιβεβαιώνει την ενεργοποίηση.

Ποια είναι η μέγιστη εμβέλεια του GPL 5 Professional;

Η μέγιστη εμβέλεια είναι 30 μέτρα υπό κανονικές συνθήκες φωτισμού. Με ανακλαστικό στόχο, μπορεί να φτάσει τα 40 μέτρα.

Πώς αλλάζω τις μπαταρίες του αποστασιόμετρου;

Ανοίξτε το διαμέρισμα μπαταριών στο πίσω μέρος της συσκευής σύροντας το κάλυμμα. Αντικαταστήστε τις δύο μπαταρίες AA τηρώντας την υποδεικνυόμενη πολικότητα.

Τι να κάνω αν η οθόνη εμφανίζει 'Σφάλμα';

Ελέγξτε ότι η επιφάνεια μέτρησης δεν είναι πολύ ανακλαστική ή πολύ σκοτεινή. Καθαρίστε τον φακό και δοκιμάστε ξανά. Εάν το σφάλμα επιμένει, αντικαταστήστε τις μπαταρίες.

Πώς χρησιμοποιώ τη λειτουργία συνεχούς μέτρησης;

Κρατήστε πατημένο το κουμπί ON/Μέτρηση για 2 δευτερόλεπτα για να ενεργοποιήσετε τη λειτουργία συνεχούς μέτρησης. Η συσκευή εκτελεί μετρήσεις κάθε δευτερόλεπτο.

Είναι το λέιζερ επικίνδυνο για τα μάτια;

Το GPL 5 Professional χρησιμοποιεί λέιζερ κλάσης 2 (635 nm). Είναι ασφαλές για σύντομη έκθεση, αλλά αποφύγετε να κοιτάτε απευθείας τη δέσμη.

Πώς καθαρίζω τον φακό του αποστασιόμετρου;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί, ειδικά σχεδιασμένο για οπτικά. Μην χρησιμοποιείτε ποτέ διαλύτες ή λειαντικά προϊόντα.

Μπορώ να χρησιμοποιήσω το αποστασιόμετρο σε εξωτερικό χώρο;

Ναι, η συσκευή είναι βαθμονομημένη ως IP54: ανθεκτική στη σκόνη και στις πιτσιλιές νερού. Ωστόσο, η εμβέλεια μπορεί να μειωθεί σε έντονο ηλιακό φως.

Πώς προσθέτω ή αφαιρώ μετρήσεις;

Μετά από μια πρώτη μέτρηση, πατήστε το κουμπί +/ για πρόσθεση ή −/ για αφαίρεση, και στη συνέχεια εκτελέστε τη δεύτερη μέτρηση. Το αποτέλεσμα εμφανίζεται αυτόματα.

Πού μπορώ να βρω ανταλλακτικά όπως ο ιμάντας;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch ή με έναν εξουσιοδοτημένο μεταπωλητή. Ο ιμάντας μεταφοράς διατίθεται με τον κωδικό 2 609 141 231.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GPL 5 Professional BOSCH

Ελληνικά...... Σελίδα 56

Υποδείξεις ασφαλείας

Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε

χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία.
▶ Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών).
Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας.

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε

άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

▶ Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
▶ Μη χρησιμποιείτε τα γυαλιά λέιζερ ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όρως δεν προστατεύουν από την ακτίνα λέιζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.
Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.

▶ Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιήσουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακούσια να τυφλώσουν άτομα.
▶ Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

Μη φέρετε το όργανο μέτρησης και το στήριγμα κοντά σε βηματοδότες καρδιάς. Από τους μαγνήτες του οργάνου μέτρησης και του στηρίγματος δημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των βηματοδοτών καρδιάς.

▶ Κρατάτε το όργανο μέτρησης και το στήριγμα μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευές. Από τη δράση των μαγνητών του οργάνου μέτρησης και του στηρίγματος μπορεί να προκληθούν μη αναστρέψιμες απώλειες δεδομένων.

Περιγραφή προϊόντος και ισχύος

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και σημείων κατακορύφου.

Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

(1) 'Εξοδος ακτίνας λέιζερ
(2) Διακόπτης On/Off
(3) Ασφάλιση του καλύμματος της θήκης των μπαταριών
(4) Κάλυμμα της θήκης της μπαταρίας
(5) Αριθμός σειράς
(6) Υποδοχή τρίποδα 1/4"
(7) Προειδοποιητική πινακίδα λέιζερ
(8) Στήριγμα
(9) Βίδα σταθεροποίησης για το στήριγμα
(10) Οπή βιδώματος του στηρίγματος
(11) Μαγνήτης
(12) Οδήγηση μάντα
(13) Υποδοχή τρίποδα 5/8" στο στήριγμα
(14) Υποδοχή τρίποδα 1/4" στο στήριγμα
(15) Πλάκα μέτρησης με πόδι ^A)
(16) Τρίποδας ^A

(17) Γυαλιά λέιζερ ^A)

(18) Τσάντα προστασίας

A) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

Λέιζερ κουκίδων GPL 5
Κωδικός αριθμός	3 601 K66 2..
Περιοχή εργασίαςA)	30 m
Ακρίβεια χωροστάθμησης ±0,3 mm/m
Περιοχή αυτοχωροστάθμησης τυπική κατά μήκος του
- διαμήκους άξονα ±5°
- εγκάρσιου άξονα ±3°
Χρόνος χωροστάθμησης, τυπικός <4 s
Θερμοκρασία λειτουργίας -10 °C...+40 °C
Θερμοκρασία φύλαξης/αποθήκευσης	-20 °C...+70 °C
Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς	2000 m
Μέγιστη σχετική υγρασία αέρα 90 %
Βαθμός ρύπανσης κατάIEC 61010-1	2B)
Κατηγορία λέιζερ 2
Τύπος λέιζερ 635 nm, <1 mW
C_6	1
Απόκλιση 0,8 mrad	(πλήρης γωνία)
Υποδοχή τρίποδα 1/4"
Μπαταρίες 3 × 1,5 V LR6 (AA)
Διάρκεια λειτουργίας περίπου 24 ώρες
Βάρος κατάEPTA-Procedure 01:2014	0,25 kg
Διαστάσεις (μήκος × πλάτος × ύψος)	104 × 40 × 80 mm
Βαθμός προστασίας IP 5X

A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. ἀμεση ηλιακή ακτινοβολία).
B) Εμφανίζεται μόνο μη αγώγιμη ρύπανοη, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου.
Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (5) πάνω στην πινακίδα τύπου.

Συναρμολόγηση

Τοποθέτηση/αλλαγή μπαταριών

Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου.

58 | Ελληνικά

Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (4) γυρίστε την ασφάλιση (3) προς τη φορά των δεικτών του ρολογιού στη θέση ται αφαιρέστε το καλυμμα της θήκης των μπαταριών. Τοποθετήστε μέσα τις μπαταρίες.

Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών. Για το κλείσιμο του καλύμματος της θήκης των μπαταριών (4) τοποθετήστε το κάτω στο περίβλημα και στη συνέχεια πιέστε το επάνω. Γυρίστε την ασφάλιση (3) αντίθετα στη φορά των δεικτών του ρολογιού στη θέση Φγια να ασφαλίσετε το κάλυμμα της θήκης των μπαταριών.

'Отан οι μπαταρίες εξασθενίσουν, τότε αναβοσβήνουν οι ακτίνες λέζερ με αργό ρυθμό. Μετά το πρώτο αναβόσβημα το όργανο μέτρησης μπορεί να χρησιμοποιηθεί ακόμη για περίπου 8 ώρες.

Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το όργανο μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες μπορεί να οξειδωθούν σε περίπτωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
▶ Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίππωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
Αποφεύγετε τα δυνατά κτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «'Ελεγχος ακριβείας του οργάνου μέτρησης», Σελίδα 58).
▶ Απενεργοποιείτε το όργανο μέτρησης, όταν το μεταφέρετε. Κατά την απενεργοποίηση κλειδώνεται η μονάδα παλινδρόμησης, η οποία διαφορετικά θα μπορούσε να υποστεί βλάβη από τις ισχυρές κινήσεις.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε τον διακόπτη On/Off (2) προς τα επάνω, έτσι ώστε στον διακόπτη να εμφανίζεται «Ι». Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση από μια ακτίνα λέίζερ από τα ανοίγματα εξόδου (1).

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.
Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε τον διακόπτη On/Off (2) προς τα κάτω, έτσι ώστε στον διακόπτη να εμφανίζεται «0». Κατά την απενεργοποίηση η μονάδα παλινδρόμησης ασφαλίζεται.
▶ Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέίζερ.

Ρύθμιση της αυτόματης απενεργοποίησης

Το όργανο μέτρησης μετά από 20 λεπτά αδράνειας απενεργοποιείται αυτόματα.

Η αυτόματη απενεργοποίηση μπορεί να αλλάξει από 20 λεπτά σε 8 ώρες. Για να το επιτύχετε αυτό θέστε το όργανο μέτρησης σε λειτουργία και αμέσως μετά εκτός λειτουργίας μέσα 4 s. Για την επιβεβαίωση της αλλαγής αναβοσβήνουν όλες οι ακτίνες λείζερ μετά τη δεύτερη ενεργοποίηση για 2 s σε γρήγορο ρυθμό.

Κατά την επόμενη ενεργοποίηση του οργάνου μέτρησης η αυτόματη απενεργοποίηση είναι ξανά ρυθμισμένη στα 20 λεπτά.

Αυτόματη χωροστάθμηση

Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια, στερεώστε το πάνω στο στήριγμα (8) ή στον τρίποδα (16).

Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθμησης από ±5° (διαμήκης άξονας) ή ±3° (εγκάρσιος άξονας). Η χωροστάθμηση ολοκληρώνεται, μόλις οι ακτίνες λέιζερ δεν κινούνται πλέον.

'Отан η αυτόματη χωροστάθμηση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 5° ή 3° από το οριζόντιο επίπεδο, αναβοσβήνουν οι ακτίνες λέίζερ με γρήγορο ρυθμό.

Σε αυτή την περίπωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργανο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμησης των ±5° ή ±3° ανάβουν οι ακτίνες λέιζερ συνεχώς.

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λειτουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από μια εκ νέου χωροστάθμηση ελέγξετε τη θέση των οριζόντιων ή κάθετων ακτίνων λέιζερ σε σχέση με τα σημεία αναφοράς, για την αποφυγή σφαλμάτων λόγω μιας μετατόπισης του οργάνου μέτρησης.

'Ελεγχος ακριβείας του οργάνου μέτρησης

Επιδράσεις στην ακρίβεια

Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασίας που διαδίδονται από το δάπεδο με φορά προς τα πάνω.

Επειδή η μέγιστη διαστρωμάτωση της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, καλό θα ήταν, σε μετρήσεις αποστάσεων μεγαλύτερων από 20 m να τοποθετείτε το όργανο μέτρησης πάντοτε επάνω σ' έναν τρίποδα. Αν είναι δυνατό, να τοποθετείτε επίσης το όργανο μέτρησης στο κέντρο της υπό μέτρησης επιφάνειας.

Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι' αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης.

'Отан η ακρίβεια χωροστάθμησης των οριζόντιων ακτίνων λέίζερ για τον διαμήκη και τον εγκάρσιο άξονα βρίσκεται εντός της μέγιστης επιτρεπόμενης απόκλισης, είναι έτοι ελεγμένη και η ακρίβεια χωροστάθμησης των κατακόρυφων ακτίνων (κάθετος άξονας).

Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπόμενη απόκλιση, τότε αναθέστε την επισκευή του σε ένα κέντρο σέρβις Bosch.

'Ελεγχος της ακρίβειας της οριζόντιας χωροστάθμησης του διαμήκους άξονα

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 20 m πάνω σε μια σταθερή επιφάνεια, μεταξύ δυο τοίχων Α και Β.

- Στερεώστε το εργαλείο μέτρησης στο στήριγμα ή σε ένα τρίποδο κοντά τον τοίχο Α, ή τοποθετήστε το επάνω σε μια στερεή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης.

- Κατευθύνετε την οριζόντια ακτίνα λέιζερ, η οποία περνά παράλληλα με τον διαμήκη άξονα του οργάνου μέτρησης, πάνω στον κοντινό τοίχο Α. Αφήστε το όργανο μέτρησης να χωροσταθμηστεί. Μαρκάρετε το κέντρο της κουκίδας λέιζερ στον τοίχο (σημείο 1).

- Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χωροσταθμηστεί και μαρκάρετε το κέντρο της ακτίνας λέιζερ στον απέναντι ευρισκόμενο τολχο Β (σημείο ΙΙ).

- Τοποθετήστε το όργανο μέτρησης - χωρίς να το γυρίσετε - κοντά στον τοίχο Β, ενεργοποιήστε το και αφήστε το να χωροσταθμιστεί.

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι, ώστε το κέντρο της ακτίνας λείζερ να συμπίπει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο ΙΙ πάνω στον τοίχο Β.

– Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Αφήστε το να χωροσταθμηστεί και μαρκάρετε το κέντρο της ακτίνας λέιζερ πάνω στον τοίχο Α (σημείο III). Προσέξτε, να βρίσκεται το σημείο III κατά το δυνατόν κάθετα πάνω ή κάτω από το σημείο I.

- Η διαφορά d των δύο μαρκαρισμένων σημείων I και III πάνω στον τοίχο Α δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης κατά μήκος του διαμήκους άξονα.

Σε μια απόσταση μέτρησης 2 × 20 m = 40 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα:

40 m × ±0,3 mm/m = ±12 mm. H διαφορά d μεταξύ των σημείων I και III επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 12 mm.

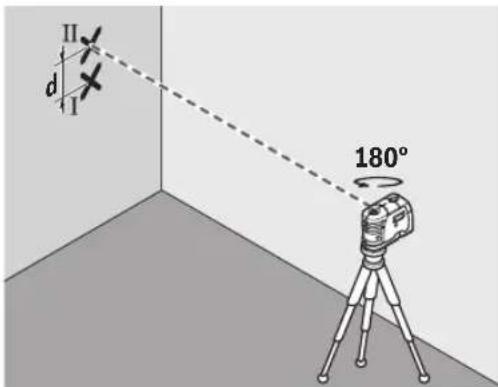

'Ελεγχος της ακρίβειας χωροστάθμησης του εγκάρσιου άξονα

Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 20 m πάνω σε μια σταθερή επιφάνεια μπροστά από έναν τολχο.

- Συναρμολογήστε το όργανο μέτρησης σε 20 m απόσταση από τον τοίχο πάνω στο στήριγμα ή πάνω σε έναν τρίποδα, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης.

- Κατευθύνετε επάνω στο τοίχο μια από τις δυο ακτίνες λέιζερ που τρέχουν κατά μήκος του εγκάρσιου άξονα του οργάνου μέτρησης. Αφήστε το όργανο μέτρησης να χωροσταθμιστεί. Μαρκάρετε το κέντρο της κουκίδας λέιζερ στον τοίχο (σημείο 1).

• Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Αφήστε το να χωροσταθμηστεί και μαρκάρετε το κέντρο της άλλης πλευρικής ακτίνας λείζερ πάνω στον τοίχο (σημείο II). Προσέξτε, να βρίσκεται το σημείο II κατά το δυνατόν κάθετα πάνω ή κάτω από το σημείο I.
• Η διαφορά d των δύο μαρκαρισμένων σημείων I και II πάνω στον τοίχο δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης κατά μήκος του εγκάρσιου άξονα.

Σε μια απόσταση μέτρησης 2 × 20 m = 40 m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα:

40 m × ±0,3 mm/m = ±12 mm. Η διαφορά d μεταξύ των σημείων I και II επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 12 mm.

Υποδείξεις εργασίας

Χρησιμοποιείτε πάντοτε μόνο το κέντρο της κουκίδας λέιζερ για μαρκάρισμα. Το μέγεθος του σημείου λέιζερ εξαρτάται από την απόσταση.

Εργασία με την πλάκα μέτρησης (εξάρτημα)

Με τη βοήθεια της πλάκας μέτρησης (15) μπορείτε να μεταφέρετε το μαρκάρισμα λέιζερ πάνω στο δάπεδο ή το ύψος λέιζερ πάνω σε έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη διαφορά από το επιθυμητό ύψος και ακολούθως να το μεταφέρετε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να

ρυθμίσετε το όργανο μέτρησης ακριβώς στο προς μεταφορά ύψος.

Η πλάκα μέτρησης (15) έχει μια ανακλαστική επίστρωση, η οποία βελτώνει την ορατότητα της ακτίνας λέίζερ σε μεγάλη απόσταση ή σε περίπτωση ισχυρής ηλιακής ακτινοβολίας. Η ενίσχυση της φωτεινότητας μπορεί να αναγνωριστεί, όταν κοιτάτε παράλληλα με την ακτίνα λέίζερ πάνω στην πλάκα μέτρησης.

Εργασία με τον τρίποδα (εξάρτημα)

Ο τρίποδας αποτελεί μια σταθερή στο ύψος ρυθμιζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (6) στο σπείρωμα του τρίποδα (16) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. Βιδώστε το όργανο μέτρησης με τη βίδα σταθεροποίησης του τρίποδα σταθερά.

Ρυθμίστε κατά προσέγγιση τον τρίποδα προτού ενεργοποιήσετε το όργανο μέτρησης.

Στερέωση με το στήριγμα

Για τη στερέωση του οργάνου μέτρησης στο στήριγμα (8) σφίξτε τη βίδα σταθεροποίησης (9) του στηρίγματος στην υποδοχή τρίποδα 1/4" (6) στο όργανο μέτρησης. Ευθυγραμμίστε το στήριγμα κατά προσέγγιση, προτού ενεργοποιήσετε το όργανο μέτρησης.

Για να γυρίσετε το οργάνου μέτρησης πάνω στο στήριγμα (8) χαλαρώστε ελαφρά τη βίδα σταθεροποίησης (9).

• Γυρίστε το όργανο μέτρησης πάνω στο στήριγμα (8) στα πλάγια ή προς τα πίσω, για να καταστήσετε ορατή την κάτω κατακόρυφη ακτίνα.
• Γυρίστε το όργανο μέτρησης πάνω στο στήριγμα (8), για να μεταφέρετε ύψη με την οριζόντια ακτίνα λέιζερ.

Με τη βοήθεια του στηρίγματος (8) έχετε τις ακόλουθες δυνατότητες, να στερεώσετε το όργανο μέτρησης:

• Συναρμολογήστε το στήριγμα (8) με την υποδοχή τρίποδα 1/4" (14) πάνω τον τρίποδας (16) ή σε έναν φωτογραφικό τρίποδα του εμπορίου. Για τη στερέωση σε έναν δομικό τρίποδα του εμπορίου χρησιμοποιείτε την υποδοχή τρίποδα 5/8" (13).
• Σε χαλύβδινα μέρη μπορεί να στερεωθεί το στήριγμα (8) με του μαγνήτες (11).
• Σε ξηρές κατασκευές ή ξύλινες τοιχοποιες μπορεί να βιδωθεί το στήριγμα (8) με βίδες. Περάστε γι' αυτό βίδες με ένα ελάχιστο μήκος 60 mm μέσα στις οπές βιδώματος (10) του στηρίγματος.
• Σε σωλήνες ή παρόμοια μπορεί να στερεωθεί το στήριγμα (8) με έναν ψάντα του εμπορίου, που τραβιέται μέσα από τον οδηγό του ψάντα (12).

Γυαλιά λέιζερ (αξεσουάρ)

Τα γυαλιά παρατήρησης λέίζερ φιλτράρουν το φως του περιβάλλοντος. Έτοι διακρίνεται καλύτερα το φως του λέίζερ.

▶ Μη χρησιμοποιείτε τα γυαλιά λέίζερ ως προστατευτικά γυαλιά. Τα γυαλιά λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέίζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν

προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Na διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανοη μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια. Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τσάντα προστασίας (18). Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τσάντα προστασίας (18).

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tnλ.: 210 5701380

Φαξ: 210 5701607

Απόσυρση

Τα όργανα μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μη ρίχνετε τα όργανα μέτρησης και τις μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
