GPL 5 Professional - 测距仪 BOSCH - 免费用户手册

产品类型	激光测距仪
品牌	博世
型号	GPL 5 Professional
最大测量距离	30米
测量精度	± 2毫米
电源	2节AA电池（1.5V）
尺寸（长 x 宽 x 高）	100 x 60 x 30毫米
重量（含电池）	约200克
主要功能	距离测量、加减运算、连续测量、记录最近测量结果
激光等级	2级（可见激光，波长635纳米）
维护与清洁	用柔软干布清洁；请勿使用腐蚀性清洁剂
安全注意事项	不要将光束对准眼睛；避免在反光表面产生反射
备件与可维修性	标准AA电池、运输带、可选保护套
一般信息	专业设备，防尘防水（IP54）

常见问题 - GPL 5 Professional BOSCH

如何打开博世GPL 5 Professional激光测距仪？

按下设备侧面的开机/测量按钮。短暂的提示音确认开机。

GPL 5 Professional的最大测量距离是多少？

在正常光照条件下，最大测量距离为30米。使用反射目标时，可达40米。

如何更换测距仪的电池？

滑动打开设备背面的电池仓盖。按照指示的极性更换两节AA电池。

如果屏幕显示'错误'怎么办？

检查测量表面是否过于反光或过暗。清洁镜头后重试。如果错误仍然存在，请更换电池。

如何使用连续测量功能？

按住开机/测量按钮2秒可激活连续测量模式。设备每秒进行一次测量。

激光对眼睛有害吗？

GPL 5 Professional使用2级激光（635纳米）。短暂接触无害，但避免直视光束。

如何清洁测距仪的镜头？

使用专为光学设备设计的柔软干布。切勿使用溶剂或研磨性产品。

我可以在户外使用测距仪吗？

是的，设备防护等级为IP54：防尘和防溅水。但在强光下测量距离可能缩短。

如何加减测量值？

第一次测量后，按+/ 按钮进行加法，或按-/ 按钮进行减法，然后进行第二次测量。结果自动显示。

哪里可以找到如运输带这样的备件？

请联系博世售后服务或授权经销商。运输带的零件号为2 609 141 231。

用户手册 GPL 5 Professional BOSCH

必须阅读并注意所有说明，以安全可靠地操作测量仪。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。测量仪上的警戒牌应保持清晰可读的状态。请妥善保存本说明

书，并在转交测量仪时将本说明书一起移交。

▶ 小心 - 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不同的过程方法，可能会导致危险的光束泄露。

▶ 交付的测量仪带有一块警戒牌（在图形页的测量仪示意图中标记）。

如果警戒牌的文字并非贵国语言，使用仪器之前，先把附带的以贵国语言书写的的贴纸贴在警戒牌上。

不得将激光束指向人或动物，请勿直视激光束或反射的激光束。可能会致人炫目、引发事故或损伤眼睛。

如果激光束射向眼部，必须有意识地闭眼，立即从光束位置将头移开。

▶ 请不要对激光装置进行任何更改。

激光视镜不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。

激光视镜不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。

仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。

▶ 不得让儿童在无人看管的情况下使用激光测量仪。可能意外地让人炫目

请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。

不要将测量仪和支架靠近心脏起搏器。测量仪和支架的磁性会产生磁场，这可能对心脏起搏器的功能产生不利影响。

使测量仪和支架远离磁性数据媒体和磁性敏感设备。测量仪和支架的磁性作用可能会导致不可逆的数据丢失。

产品和性能说明

请注意本使用说明书开头部分的图示。

按照规定使用

测量仪用于确定和检测水平线、垂直线以及下对点。

本测量仪适合在室内和室外使用。

插图上的机件

机件的编号和仪器详解图上的编号一致。

(1) 激光放射口
(2) 电源开关
(3) 电池盒盖的固定扳扣
(4) 电池盒盖
(5) 序列号
(6) 1/4英寸三脚架接头
(7) 激光警戒牌
(8) 支撑
(9) 支撑的拧紧螺丝

(10) 支架的螺孔

(11) 磁铁

(12) 带子插缝

(13) 支架上的5/8英寸三脚架接头

(14) 支架上的1/4英寸三脚架接头

(15) 带支脚的测量板 ^A)

(16) 三脚架 ^A)

(17) 激光护目镜A)

(18) 保护袋

A) 图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术数据

点式激光仪	GPL 5
物品代码	3601K662..
工作范围 ^A)	30米
找平准确性	±0.3毫米/米
一般自调平范围,沿着
-纵轴	±5°
-横轴	±3°
一般找平时间	<4秒
工作温度	-10摄氏度至+40摄氏度
仓储温度	-20摄氏度至+70摄氏度
基准高度以上的最大使用高度	2000米
最大相对空气湿度	90%
脏污程度符合IEC 61010-1	2 ^B)
激光等级	2

点式激光仪	GPL 5
激光种类	635纳米,<1毫瓦
C_6	1
发散角	0.8毫弧度(全角)
三脚架接头	1/4英寸
电池	3×1.5伏LR6(AA)
运行时间大约	24小时
重量符合EPTA-Procedure 01:2014	0.25千克
尺寸(长×宽×高)	104×40×80毫米
防护类型	IP 5X

A) 工作范围可能会因为环境条件不利（比如阳光直射）而缩小。
B) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。

型号铭牌上的序列号(5)是测量仪唯一的识别码。

安装

装入/更换电池

建议使用碱性电池运行测量仪。

将固定扳扣(3)顺时针旋转到位置 🖼 打开电池盒盖 (4)，然后取下电池盒盖。装入电池。

根据电池盒内部的图示，注意电极是否正确。

将电池盒盖的下部插到外壳上，然后按压上部以关闭电池盒盖(4)。将固定扳扣(3)逆时针旋转到位置，以锁定电池盒盖。

当电池电量弱时，激光束缓慢地闪烁。测量仪可能在首次闪烁后还能工作约8小时。

务必同时更换所有的电池。请使用同一制造厂商所生产的相同容量电池。

▶ 长时间不用时，请将电池从测量仪中取出。在长时间存放的情况下，电池可能会腐蚀以及自行放电。

工作

投入使用

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。比如请勿将测量仪长时间放在汽车内。温度波动较大的情况下，使用测量仪之前先使其温度稳定下来。在极端温度或温度波动较大的情况下，测量仪的精度可能会受到影响。
避免让测量仪发生剧烈碰撞或将其跌落。测量仪受到强烈的外部作用之后，在重新使用之前务必进行精度检查(参见“测量仪精度检查”，页146)。
▶ 运输时，请关闭测量仪。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

146|中文

接通/关闭

接通电动工具时，需向上推动电源开关(2)，使开关上出现“I”符号。接通后，测量仪立即从放射口(1)各射出一条激光束。

▶ 不得将激光束对准人或动物，也请勿直视激光束，即使和激光束相距甚远也不可以做上述动作。

关闭电动工具时，需向下推动电源开关(2)，使开关上出现“0”符号。关闭状态下，摆动单元会被锁止。

▶ 测量仪接通后应有人看管，使用后应关闭。激光可能会让旁人炫目。

调整仪器的自动关机功能

测量仪会在20分钟后自动关闭。

可将自动关机功能从20分钟调到8小时。为此，请接通电动工具，然后立即关闭并在4秒内重新接通。第二次接通后，所有激光束快速闪烁2秒钟以确认更改。

下次接通测量仪时，自动关机功能会被重新调到20分钟。

自动找平功能

将测量仪放到一个水平的、稳固的底板上，将其固定到支架(8)或三脚架(16)上。

接通后，在±5度（纵轴）或±3度（横轴）的自找平范围内自动校平。只要激光束不再移动，则表示测量仪已经完成找平工作。

如果无法自动找平，比如因为测量仪的支承面与水平偏差超过5度或3度，激光束会以快节拍闪烁。

发生上述情况时，必须先水平放置测量仪，然后等其自动找平。一旦测量仪在自调平范围±5度或±3度内，激光束会长亮。

运行中若出现抖动或位置改变，测量仪会自动再次找平。重新找平后基于参考点检查水平或垂直激光束的位置，以避免由于测量仪移动而导致的错误。

测量仪精度检查

影响精度的因素

操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差异可能会转移激光束。

由于接近地面的温度积层最大，所有当测量距离超过20米时最好把仪器安装在三脚架上。另外，尽可能把测量仪摆在测量场所的中央。

除了外部影响，对设备特殊的影响（例如掉落或强烈撞击）也会导致出现偏差。因此，每次工作前都要检查校准准确性。

如果纵轴和横轴的水平激光束找平准确性在允许的最大偏差之内，说明也检测了铅垂线（垂直轴）的找平准确性。

如果在检查时发现测量仪的偏差超过最大极限，则将其交给Bosch客户服务处进行修理。

检查纵轴的水平找平精度

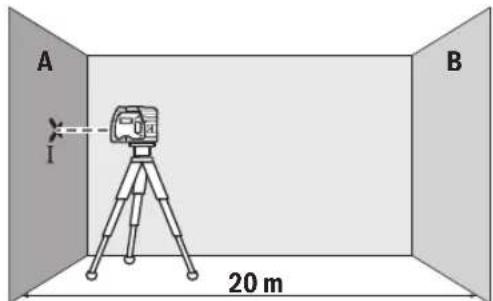

针对这项检查，您必须找一段无障碍物的20米长线段，而且该测量线段必须介于两面墙A和B之间。

- 将测量仪器靠近墙壁A安装在支座或三脚架上，或者将它放置在稳固、平坦的底垫上。接通测量仪。

- 将与测量仪纵轴平行的水平激光束调整到靠近墙壁A。让测量仪找平。在墙壁上标记激光点的中心（点I）。

- 将测量仪旋转 180^ , 找平, 然后在对面的墙B上标记激光束的点中心 (点II)。

- 靠近墙B放下测量仪，不要旋转，接通，找平。

- 调整测量仪的高度（借助三脚架，必要时通过垫板），使激光束的点中心正好与墙B上之前标记的点Ⅱ重合。

• 将测量仪旋转 180^ , 不要改变高度。找平, 然后在墙壁A上标记激光束的点中心 (点Ⅲ)。注意, 点Ⅲ尽可能地在点I的上方或下方垂直。
• 墙A上标记的点I和点Ⅲ之间的差值d就是测量仪沿纵轴的实际高度差。

在 2 × 20 米 = 40米的测量距离内允许的最大偏差为：

40米 × ±0.3毫米/米 = ±12毫米。就是说，点I和点Ⅲ之间的差值d最大允许为12毫米。

检查横轴的水平水准精度

针对这项检查，您必须在墙壁前稳固的地面上找一段无障碍物的20米长的测量距离。

- 将测量仪安装在距离墙壁20米远的支座或三脚架上，或者将它放置在稳固、平坦的底垫上。接通测量仪。

- 让和测量仪横轴平行的两条侧面激光的其中一条激光指向墙壁。让测量仪找平。在墙壁上标记激光点的中心（点I）。

• 将测量仪旋转180°，不要改变高度。找平，然后在墙壁上标记其他侧面激光束的点中心（点Ⅱ）。注意，点Ⅱ尽可能地在点Ⅰ的上方或下方垂直。
• 墙壁上标记的点I和点II之间的差值d就是测量仪沿横轴的实际高度差。

在 2 × 20 米 = 40 米的测量距离内允许的最大偏差为：

40 米 × ±0.3 毫米/米 = ±12 毫米。就是说，点I和点II之间的差值d最大允许为12毫米。

工作提示

▶ 仅使用激光点中心来标记。激光点的大小会随著距离的远近而改变。

使用测量板（附件）工作

借助测量板(15)您可以将激光标记转移到地面上或将激光高度转移到墙壁上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。

测量板(15)有一层反射膜，可以增强激光束在远距离或强烈光照下的可见度。当您的视线与激光平行时，才能体会反射膜的加强激光功能。

使用三脚架（附件）工作

三脚架提供稳定且高度可调的测量底座。将测量仪用1/4英寸三脚架接头(6)安装到三脚架(16)或市售摄影三脚架的螺纹上。使用三脚架的固定螺栓拧紧测量仪。

在开动测量仪之前，先大略地调整好三脚架的位置。

用支架固定

要将测量仪固定到支架(8)上，请将支架的固定螺丝(9)拧紧到测量仪上的1/4英寸三脚架接头(6)中。接通测量仪前，请先大略地调整好支架。

要将测量仪旋转到支架(8)上，请略微松开固定螺丝(9)。

• 将支架(8)上的测量仪旋转到一侧或向后转动，以便可以看到下部铅垂线。
• 转动支架(8)上的测量仪，以便通过水平激光束传输高度。

借助支架(8)您可以通过以下方式固定测量仪:

• 通过1/4英寸三脚架接头(14)将支架(8)安装到三脚架(16)或市售摄影三脚架上。要固定到市售组合式三脚架上，请使用5/8英寸三脚架接头(13)。
• 可通过磁铁(11)将支架(8)固定到钢件上。
• 可用螺栓将支架(8)拧到干墙或木墙上。为此，将至少60毫米长的螺栓插过支架上的螺孔(10)。
• 可使用通过皮带导向器(12)拉紧的市售皮带将支架(8)固定到管子或类似物体上。

激光辨识镜（附件）

激光辨识镜会过滤周围环境的光线。因此激光束会显得更亮。

激光视镜不得用作护目镜。激光视镜用于更好地识别激光束；然而对激光束并没有防护作用。
激光视镜不得用作太阳镜或在道路交通中使用。激光视镜并不能完全防护紫外线，还会干扰对色彩的感知。

维修和服务

维护和清洁

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

148|繁體中文

使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。

存储和搬运测量仪时，一定要将其放在保护袋(18)中。

需要修理时，请将测量仪装入保护袋(18)邮寄。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。

中国大陆

博世电动工具（中国）

有限公司，中国浙江省杭州市

滨江区滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

中华人民共和国

中国大陆

博世电动工具（中国）有限公司

博世服务中心

中国浙江省杭州市

滨江区

滨康路567号，

310052

电话：[phone] / 5588

传真：[phone] × 5566# / 5588#

电子邮件：[e-mail]

www.bosch-pt.com.cn

废弃处理

必须以符合环保要求的方式回收再利用测量仪、附件和包装材料。

请勿将测量仪和电池/蓄电池扔到生活垃圾里!

仅适用于欧盟国家：

无法再使用的测量仪根据欧盟第2012/19/EU号指令，损坏的或旧充电电池/蓄电池根据欧盟第2006/66/EC号指令必须单独收集并根据环保要求进行回收利用。

繁體中文

安全注意事項

為確保能夠安全地使用本測量工具，您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施

可能無法發揮應有功效。謹慎對待測量工具上的警告標示，絕對不可讓它模糊不清而無法辨識。請妥善保存說明書，將測量工具轉交給他人時應一併附上本說明書。

▶ 小心－若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操作方式，可能使您暴露於危險的雷射光照射環境之下。

▶ 本測量工具出貨時皆有附掛警示牌（請參見測量工具詳解圖中的標示）。

▶ 警示牌上的內容若不是以貴國語言書寫，則請於第一次使用前將隨附的當地語言說明貼紙貼覆於其上。

請勿將雷射光束對準人員或動物，您本人亦不可直視雷射光束或使雷射光束反射。因為這樣做可能會對他人眼睛產生眩光，進而引發意外事故或使眼睛受到傷害。

▶ 萬一雷射光不小心掃向眼睛，應立刻閉上眼睛並立刻將頭轉離光束範圍。

▶ 請勿對本雷射裝備進行任何改造。

請勿將雷射眼鏡當作護目鏡使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。

▶ 請勿將雷射眼鏡當作護目鏡使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。

本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。

▶ 不可放任兒童在無人監督之下使用本雷射測量工具。他們可能會不小心對他人眼睛產生眩光

▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。

測量工具與托架不得接近心律調節器。測量工具和托架中含有磁鐵，形成的磁場可能干擾心律調節器運作。

請讓測量工具與托架遠離磁性資料儲存裝置和易受磁場干擾的高靈敏器材。測量工具與托架內的磁鐵，形成的磁場可能造成無法挽救的資料遺失。

產品和功率描述

請留意操作說明書中最前面的圖示。

依規定使用機器

此測量工具的設計適合用來確認及檢查水平線、垂直線和鉛垂點。

本測量工具可同時適用於室內及戶外應用。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

(1) 雷射光束射出口
(2) 電源開關
(3) 電池盒蓋鎖扣
(4) 電池盒蓋
(5) 序號
(6) 1/4"三脚架固定座
(7) 雷射警示牌
(8) 托架
(9) 托架的止付螺絲
(10) 托架的螺栓固定孔
(11) 磁鐵
(12) 緩帶插縫
(13) 托架上的 5/8" 三腳架固定座
(14) 托架上的 1/4" 三脚架固定座
(15) 带有底座的测量板 A)
(16) 三腳架 ^A)
(17) 雷射眼鏡 ^A)
(18) 保護套袋

A) 圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

點式雷射	GPL 5
產品機號	3601K662..
工作範圍A)	30m
調平精準度	±0.3mm/m
自動調平範圍標準值
-縱軸	±5°
-橫軸	±3°
調平耗時標準值	<4秒
操作溫度	-10°C...+40°C
儲藏溫度範圍	-20°C...+70°C
從基準點高度算起的最大可測量高度	2000m
空氣相對濕度最大值	90%
依照IEC 61010-1,污染等級為	2B)

點式雷射	GPL 5
雷射等級	2
雷射種類	635 nm, <1 mW
C_6	1
光束發散角	0.8 mrad (全角度)
三腳架固定座	1/4"
電池	3 × 1.5 V LR6 (AA)
連續工作時間約略值	24小時
重量符合EPTA-Procedure 01:2014	0.25 kg
尺寸(長×寬×高)	104 × 40 × 80 mm
防護等級	IP 5X

A) 工作範圍在不利的環境條件下（例如陽光直射），工作範圍將縮小。
B) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。

從產品銘牌的序號(5)即可確定您的測量工具機型。

安装

装入 / 更換電池

建議使用鹼錳電池來驅動本測量工具。

若要打開電池盒蓋(4)，請將鎖扣(3)沿順時針方向轉至位置然後拆下電池盒蓋。裝入電池。

此時請您注意是否有依照電池盒內側上的電極標示正確放入。

若要闊上電池盒蓋(4)，請將它裝到機殼底部，然後往上推至密合。將鎖扣(3)逆時針旋轉至位置，以便將電池盒蓋上鎖。

電池快沒電時，雷射光束會開始慢速閃爍。從第一次閃爍後開始算起，本測量工具還能繼續運作約8小時。

務必同時更換所有的電池。請使用同一製造廠商，容量相同的電池。

▶ 長時間不使用時，請將測量工具裡的電池取出。電池可能因長時間存放不使用而自行放電。

操作

操作機器

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時間放在車內。測量工具歷經較大溫度起伏時，請先讓它回溫後再使用。如果儀器曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，一律必須先檢查其精準度，確認後才能繼續使用(參見「測量工具精準度檢查」，頁150)。

150|繁體中文

若要搬運測量工具時，請先將它關閉。關機後擺動零件應要被鎖定，否則擺動零件可能因為強烈的震動而受損。

啟動／關閉

若要啟動測量工具，請將電源開關(2)往上推，此時開關上出現「I」符號。本測量工具開機後，所有射出口(1)會各發射一道雷射光束。

▶ 雷射光束不可以對準人或動物，操作人本身也不要直視光束，即使和光束相距甚遠也不可以做上述動作。

若要關閉測量工具，請將電源開關(2)往下推，此時開關上會出現「0」符號。關閉時，擺動零件即遭鎖定。

不可放任啟動的測量工具無人看管，使用完畢後請關閉測量工具電源。雷射可能會對旁人的眼睛產生眩光。

設定儀器的自動關機功能

測量工具會在連續工作 20 分鐘後自動關機。

您可將自動關機功能設為 20 分鐘至 8 小時。此時必須先將測量工具開機，然後又馬上關機，接著在 4 秒鐘內將它重新啟動。為了讓您確認這項設定變更成功，第二次開機後所有的雷射光束會快閃 2 秒鐘。

測量工具下一次開機時，自動關機功能將重新設為20分鐘。

自動調平功能

請將本測量工具放置在一個穩固的水平平面上，或將它固定在托架(8)或三腳架(16)上。

啟動後，自動調平功能會在 ±5°（縱軸）或 ±3°（橫軸）的自動調平範圍內自動調整。雷射光束靜止不動時，表示調平結束。

若無法使用自動調平功能，例如一旦測量工具的所在平面與水平面之間相差達 5^ 或 3^ 以上時，雷射光束將快速閃爍。

發生上述情況時，請將本測量工具架設在水平平面上，然後等待其自動調平。測量工具一進入 ±5° 或 ±3° 的自動調平範圍時，雷射光束隨即再度持續亮起。

測量工具在運轉期間若有振動或移位，將重新進行調平。重新調平之後，請全面檢查水平或垂直雷射光束相對於基準點的位置，以免因測量工具移位而發生錯誤。

測量工具精準度檢查

影響精度的因素

操作環境的溫度是最大的影響因素。尤其是由地面往上延伸的漸進式溫度差異可能會使雷射光束改變方向。

靠近地面的位置其溫度分層變化最大，因此當測量距離超過 20 m 以上，一律應將本測量工具安裝在三腳架上。此外，請您將測量工具儘量架設在作業區的中央。

除了外在因素，發生偏差的原因亦可能來自機器本身（例如機器曾翻倒或受到猛力撞擊）。因此，每次開始工作之前，請您先進行調平精準度檢查。

如果水平雷射光束的縱軸及橫軸調平精準度低於最大容許偏差，應同時檢查鉛垂線的調平精準度（垂直軸）。

如果檢查時發現測量工具的偏差超過最大極限。必須把儀器交給 Bosch 顧客服務處修理。

檢查縱軸的水平調平精準度

針對這項檢查，您必須在兩面牆 A 和牆 B 之間找出一段無障礙物、長度 20 m 的測量距離。

- 請將測量工具先安裝在托架或三腳架上後，再架設到 A 牆附近的位置，或將測量工具放置在穩固的平坦基座上。啟動測量工具。

- 與測量工具縱軸平行的水平雷射光束要對準比較靠近的 A 牆。讓測量工具進行調平。標出牆上點雷射的中心位置（I 點）。

- 將測量工具旋轉 180°，讓它進行調平，然後在對面的 B 牆上標出雷射光束的中心點（II 點）。

- 將測量工具（不用旋轉）移至靠近 B 牆附近，然後啟動電源，讓它進行調平。

- 調整測量工具的高度（利用三腳架或者必要時可再墊高），讓雷射光束的中心點正好對準先前在B牆上標出的Ⅱ點。

• 將測量工具旋轉 180°，但不用再改變其高度。讓測量工具進行調平，接著再到 A 簡上標出雷射光束的中心點（Ⅲ點）。請注意 Ⅲ點應儘可能與 I 點呈一垂直線，可能位於 I 點之上或之下。
  -A 牆上標出的 I 與 III 兩點相差的高度 d 即是測量工具縱軸方向的實際高度偏差。

測量距離為 2 × 20 m = 40 m 時的最大容許偏差是：

40 m × ± 0.3 mm/m = ± 12 mm 。因此，Ⅰ和Ⅲ兩點之間相差的距離 d 最多只能有 12 mm。

檢查橫軸的水平水準精度

針對這項檢查，您必須在牆前的穩固地面上找出一段無障礙物、長度 20 m 的測量距離。
- 請將測量工具先安裝在托架或三腳架上後，再架設到與 A 牆相距 20 m 的位置，或將測量工具放置在穩固的平坦基座上。啟動測量工具。

- 與測量工具橫軸平行的兩道側邊雷射光束中必須有一雷射光束對準牆壁。讓測量工具進行調平。標出牆上點雷射的中心位置（1點）。

• 將測量工具旋轉 180°，但不用再改變其高度。讓測量工具進行調平，接著再到牆上標出另一側雷射光束的中心點（Ⅱ點）。請注意Ⅱ點應儘可能與Ⅰ點呈一垂直線，可能位於Ⅰ點之上或之下。
• 簡上標出的 I 與 II 兩點相差的高度 d 即是測量工具橫軸方向的實際高度偏差。

測量距離為 2 × 20 m = 40 m 時的最大容許偏差是：

測量距離為 2 × 20 m = 40 m 時的最大容許偏差是：

40 m × ±0.3 mm/m = ±12 mm。因此，Ⅰ和Ⅱ兩點之間相差的距離 d 最多只能有 12 mm。

作業注意事項

▶ 做記號時，一律以雷射點的中心點位置為準。雷射點的大小會隨著距離的遠近而改變。

使用測量板（配件）進行作業

您可借助測量板(15)將地板上的雷射標記或雷射高度移植至牆面上。

利用零場和刻度尺即可測量改變高度後的位移距離，並且把它轉載到其它位置。因此不必重新調整測量儀的高度。

測量板 (15) 上有反光塗層，可增強雷射光束的能見度，即使是距離較遠或是在陽光照射強烈下也能看清楚雷射光束。當您的視線與雷射平行時，才能體會反光塗層的加強雷射效用。

使用三腳架（配件）進行測量

三腳架可為您提供一個可調整高度的穩固測量基座。請利用 1/4" 三腳架固定座 (6) 將測量工具安裝到三腳架 (16) 或一般市售相機三腳架的螺紋孔上。利用三腳架的止付螺絲，將測量工具旋緊固定。

在啟動測量工具之前，先大略地調整好三腳架的位置。

利用托架進行固定

若要將測量工具固定於托架 (8) 上，請將托架的止付螺絲 (9) 旋入測量工具的 1/4"-三腳架固定座 (6) 中並鎖緊。在啟動測量工具之前，先大略調整好托架的位置。

若欲轉動已安裝在托架 (8) 上的測量工具，請稍微鬆開止付螺絲 (9)。

- 將托架 (8) 上的測量工具轉至側邊或往後轉，即可射出下鉛垂線。

152|한국어

• 藉由轉動托架 (8) 上的測量工具，即可利用水平雷射光束，找出相同高度的位置。
  使用托架(8)時，可透過以下方式固定測量工具：
• 利用 1/4" 三腳架固定座 (14) 將托架 (8) 安装在三腳架 (16) 或一般市售相機三腳架上。若要將本產品固定在一般市售的土木用三腳架上，則請您使用 5/8" 三腳架固定座 (13)。
• 托架 (8) 的鐵件部份具有磁鐵 (11)，可利用磁吸方式固定物品。
• 托架 (8) 可用螺栓直接鎖在石膏或木質牆面上固定。此時，請使用至少 60 mm 長的螺栓，並將它穿過托架的螺栓固定孔 (10)。
• 若是想要將托座 (8) 固定於管件或其他類似物品上，請用一般市售綁帶，此時須將它穿過綁帶插縫 (12)。

雷射視鏡（配件）

雷射視鏡可過濾掉周圍環境的光線。因此，您的眼睛看到雷射光時會覺得較亮。

▶ 請勿將雷射眼鏡當作護目鏡使用。雷射眼鏡是用來讓您看清楚雷射光束：但它對於雷射光照射並沒有保護作用。
▶ 請勿將雷射眼鏡當作護目鏡使用，或在道路上行進間使用。雷射眼鏡無法完全阻隔紫外線，而且還會降低您對於色差的感知能力。

維修和服務

維修和清潔

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑或溶液。

務必定期清潔雷射射出口，清潔時射出口不可殘留毛絮。

儲放和搬運測量工具時，一定要將它放置在保護套袋(18)內。

如需送修，請將測量工具放入保護套袋 (18) 內後，再轉交給相關單位。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有分解圖和備件的資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的10位項目編號。

廢棄物處理

必須以符合環保要求的方式回收再利用損壞的儀器、配件和包裝材料。

不得將測量工具與電池當成一般垃圾丟棄！

僅適用於歐盟國家：

依據歐盟指令 2012/19/EU，無法再繼續使用的測量工具必須分別收集起來，然後遵照環保相關法規進行資源回收。而歐盟指令 2006/66/EC 中則要求已故障或汰換下來的充電電池 / 抛棄式電池亦須比照辦理。

한국어

안전 수칙
