BEDIENUNGSANLEITUNG GPL 5 Professional BOSCH
de Originalbetriebsanleitung
en Original Instructions
fr Notice originale
es Manual original
pt Manual original
Deutsch......Seite 4
English Page 9
Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT.
Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.
▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Mess-
werkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Bringen Sie das Messwerkzeug und die Halterung nicht in die Nähe von Herzschrittmachern. Durch die Magnete von Messwerkzeug und Halterung wird ein Feld erzeugt, das die Funktion von Herzschrittmachern beeinträchtigen kann.
▶ Halten Sie das Messwerkzeug und die Halterung fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug und Halterung kann es zu irreversiblen Datenverlusten kommen.
Produkt- und Leistungsbeschreibung
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie Lotpunkten.
Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.
(1) Austrittsöffnung Laserstrahlung
(2) Ein-/Ausschalter
(3) Arretierung des Batteriefachdeckels
(4) Batteriefachdeckel
(5) Seriennummer
(6) Stativaufnahme 1/4"
(7) Laser-Warnschild
(8) Halterung
(9) Feststellschraube der Halterung
(10) Schraubloch der Halterung
(11) Magnet
(12) Gurtführung
(13) Stativaufnahme 5/8" an der Halterung
(14) Stativaufnahme 1/4" an der Halterung
(15) Messplatte mit Fuß ^A)
(16) Stativ ^4
(17) Laser-Sichtbrille ^A)
(18) Schutztasche
A) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
| Punktlaser GPL 5 | |
| Sachnummer | 3 601 K66 2.. |
| ArbeitsbereichA) | 30 m |
| Nivelliergenauigkeit ±0,3 mm/m | |
| Selbstnivellierbereich typisch entlang der | |
| - Längsachse ±5° | |
| - Querachse ±3° | |
| Nivellierzeit typisch <4 s | |
| Betriebstemperatur -10 °C...+40 °C | |
| Lagertemperatur -20 °C...+70 °C | |
| max. Einsatzhöhe über Bezugs-höhe | 2000 m |
| relative Luftfeuchte max. 90 % | |
| Verschmutzungsgrad entsprechend IEC 61010-1 | 2B) |
| Laserklasse 2 | |
| Lasertyp 635 nm, <1 mW | |
| C_6 | 1 |
| Divergenz 0,8 mrad (Vollwinkel) | |
| Stativaufnahme 1/4" | |
| Batterien 3 × 1,5 V LR6 (AA) | |
| Betriebsdauer ca. 24 h | |
| Gewicht entsprechend EPTA-Procedure 01:2014 | 0,25 kg |
| Maße (Länge × Breite × Höhe) 104 × 40 × 80 mm | |
| Schutzart IP 5X | |
A) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.
B) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (5) auf dem Typenschild.
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.
Zum Öffnen des Batteriefachdeckels (4) drehen Sie die Arretierung (3) im Uhrzeigersinn in Stellung und ziehen den Batteriefachdeckel ab. Setzen Sie die Batterien ein.
Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.
Zum Schließen des Batteriefachdeckels (4) setzen Sie ihn unten auf das Gehäuse und drücken Sie ihn danach oben an.
Drehen Sie die Arretierung (3) gegen den Uhrzeigersinn in Stellung, um den Batteriefachdeckel zu verriegeln.
Werden die Batterien schwach, dann blinken die Laserstrahlen in langsamem Takt. Das Messwerkzeug kann nach dem ersten Blinken noch ca. 8 h betrieben werden.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.
▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.
Betrieb
Inbetriebnahme
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Genauigkeitsüberprüfung des Messwerkzeugs“, Seite 6).
▶ Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) nach oben, sodass am Schalter „I“ erscheint. Das Messwerkzeug sendet sofort nach dem Einschalten je einen Laserstrahl aus den Austrittsöffnungen (1).
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.
Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter (2) nach unten, sodass am Schalter „0“ erscheint. Beim Ausschalten wird die Pendeleinheit verriegelt.
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.
Abschaltautomatik einstellen
Das Messwerkzeug schaltet sich nach 20 min Betriebsdauer automatisch ab.
Die Abschaltautomatik kann von 20 min auf 8 h umgestellt werden. Schalten Sie dazu das Messwerkzeug ein, sofort wieder aus und innerhalb von 4 s erneut ein. Zur Bestätigung
6|Deutsch
der Änderung blinken alle Laserstrahlen nach dem zweiten Einschalten für 2 s in schnellem Takt.
Beim nächsten Einschalten des Messwerkzeugs ist die Abschaltautomatik wieder auf 20 min eingestellt.
Nivellierautomatik
Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage, befestigen Sie es auf der Halterung (8) oder dem Stativ (16).
Nach dem Einschalten gleicht die Nivellierautomatik Un- ebenheiten innerhalb des Selbstnivellierbereiches von ±5° (Längsachse) bzw. ±3° (Querachse) automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserstrahlen nicht mehr bewegen.
Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 5° bzw. 3° von der Waagerechten abweicht, blinken die Laserstrahlen in schnellem Takt.
Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ±5^ bzw. ±3^ befindet, leuchten die Laserstrahlen dauerhaft. Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der waagerechten bzw. senkrechten Laserstrahlen in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.
Genauigkeitsüberprüfung des Messwerkzeugs
Genauigkeitseinflüsse
Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.
Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug ab einer Messstrecke von 20 m immer auf einem Stativ montieren. Stellen Sie das Messwerkzeug außerdem nach Möglichkeit in der Mitte der Arbeitsfläche auf.
Neben äußeren Einflüssen können auch gerätespezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Nivelliergenauigkeit.
Liegt die Nivelliergenauigkeit der waagerechten Laserstrahlen für Längs- und Querachse innerhalb der maximal erlaubten Abweichung, ist damit auch die Nivelliergenauigkeit der Lotstrahlen (senkrechte Achse) überprüft.
Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren.

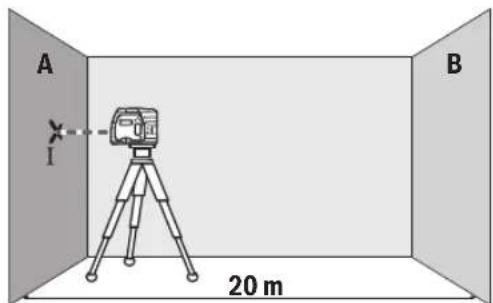

Waagerechte Nivelliergenauigkeit der Längsachse überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von 20 m auf festem Grund zwischen zwei Wänden A und B.
- Montieren Sie das Messwerkzeug nahe der Wand A auf der Halterung bzw. einem Stativ, oder stellen Sie es auf
festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

- Richten Sie den waagerechten Laserstrahl, der parallel zur Längsachse des Messwerkzeugs verläuft, auf die nahe Wand A. Lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Laserpunktes an der Wand (Punkt I).

- Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein- nivellieren und markieren Sie die Punktmitte des Laser- strahls an der gegenüberliegenden Wand B (Punkt II).
- Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

- Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe des Stativs oder gegebenenfalls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten Punkt II auf der Wand B trifft.

- Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls auf der Wand A (Punkt III). Achten Sie darauf, dass Punkt III möglichst senkrecht über bzw. unter Punkt I liegt.
- Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der Längsachse.
Auf der Messstrecke von 2 × 20 m = 40 m beträgt die maximal zulässige Abweichung:
40 m × ±0,3 mm/m = ±12 mm. Die Differenz d zwischen den Punkten I und III darf folglich höchstens 12 mm betragen.
Waagerechte Nivelliergenauigkeit der Querachse überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von 20 m auf festem Grund vor einer Wand.
- Montieren Sie das Messwerkzeug in 20 m Entfernung von der Wand auf der Halterung bzw. einem Stativ, oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

- Richten Sie einen der beiden seitlichen Laserstrahlen, die entlang der Querachse des Messwerkzeugs verlaufen, auf die Wand. Lassen Sie das Messwerkzeug einnivellieren. Markieren Sie die Mitte des Laserpunktes an der Wand (Punkt I).

- Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des anderen seitlichen Laserstrahls auf der Wand (Punkt II). Achten Sie darauf, dass Punkt II möglichst senkrecht über bzw. unter Punkt I liegt.
- Die Differenz d der beiden markierten Punkte I und II auf der Wand ergibt die tatsächliche Höhenabweichung des Messwerkzeugs entlang der Querachse.
Auf der Messstrecke von 2 × 20 m = 40 m beträgt die maximal zulässige Abweichung:
40 m × ±0,3 mm/m = ±12 mm. Die Differenz d zwischen den Punkten I und II darf folglich höchstens 12 mm betragen.
Arbeitshinweise
▶ Verwenden Sie immer nur die Mitte des Laserpunktes zum Markieren. Die Größe des Laserpunktes ändert sich mit der Entfernung.
Arbeiten mit der Messplatte (Zubehör)
Mithilfe der Messplatte (15) können Sie die Lasermarkierung auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.
Mit dem Nullfeld und der Skala können Sie den Versatz zur gewünschten Höhe messen und an anderer Stelle wieder antragen. Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu übertragende Höhe.
Die Messplatte (15) hat eine Reflexbeschichtung, die die Sichtbarkeit des Laserstrahls in größerer Entfernung bzw. bei starker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die Messplatte blicken.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme (6) auf das Gewinde des Stativs (16) oder eines handelsüblichen Fotostativs. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.
Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.
Befestigen mit der Halterung
Zur Befestigung des Messwerkzeugs auf der Halterung (8) drehen Sie die Feststellschraube (9) der Halterung in der
8 | Deutsch
1/4"-Stativaufnahme (6) am Messwerkzeug fest. Richten Sie die Halterung grob aus, bevor Sie das Messwerkzeug einschalten.
Zum Drehen des Messwerkzeugs auf der Halterung (8) lockern Sie die Feststellschraube (9) leicht.
- Drehen Sie das Messwerkzeug auf der Halterung (8) zur Seite oder nach hinten, um den unteren Lotstrahl sichtbar zu machen.
- Drehen Sie das Messwerkzeug auf der Halterung (8), um mit dem waagerechten Laserstrahl Höhen zu übertragen.
Mithilfe der Halterung (8) haben Sie folgende Möglichkeiten, das Messwerkzeug zu befestigen:
- Montieren Sie die Halterung (8) mit der 1/4"-Stativaufnahme (14) auf dem Stativ (16) oder einem handelsüblichen Fotostativ. Für die Befestigung auf einem handelsüblichen Baustativ benutzen Sie die 5/8"-Stativaufnahme (13).
- An Stahlteilen kann die Halterung (8) mit den Magneten (11) befestigt werden.
- An Trockenbau- oder Holzwänden kann die Halterung (8) mit Schrauben festgeschraubt werden. Stecken Sie dazu Schrauben von mindestens 60 mm Länge durch die Schraublöcher (10) der Halterung.
- An Rohren oder Ähnlichem kann die Halterung (8) mit einem handelsüblichen Gurt befestigt werden, der durch die Gurtführung (12) gezogen wird.
Laser-Sichtbrille (Zubehör)
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das Licht des Lasers für das Auge heller.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls; sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.
Lagern und transportieren Sie das Messwerkzeug nur in der Schutztasche (18).
Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (18) ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung:
Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung.ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Luxemburg
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-Mail: outillage.gereedschap@be.bosch.com
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
English
Safety Instructions

Automatische nivellering
Frakoblingsautomatik indstilles
Tel.: +420 519 305700
Fax: +420 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch.cz
Likvidace
Tel.: +40 21 405 7541
Fax: +40 21 233 1313
E-Mail: BoschServiceCenter@ro.bosch.com
www.bosch-pt.ro
Moldova
RIALTO-STUDIO S.R.L.
Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ
2069 Chisinau
Tel.: + 373 22 840050/840054
Fax: +373 22 840049
Email: info@rialto.md
Eliminarea
Pro Servis NS d.o.o.
Temerinski put 17
21000 Novi Sad
Tel./Fax: +381 21 419-546
E-Mail: office@proservis.rs
www.proservis.rs
Bosnia
Elektro-Servis Vl. Mehmed Nalić
Dzemala Bijedića bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ba
Uklanjanje dubreta
Merni alati, pribor i ambalaža treba da se uključe u reciklažu koja odgovara zaštiti čovekove okoline.

Merne alate i baterije nemojte bacati u kućni otpad!
Samo za EU-zemlje:
Prema evropskoj direktivi 2012/19/EU merni alati koji se više ne mogu koristiti, a prema evropskoj direktivi 2006/66/EC akumulatorske baterije/baterije koje su u kvaru ili istrošene moraju se odvojeno sakupljati i uključiti u reciklažu koja odgovara zaštiti čovekove sredine.
Slovenščina
Varnostna opozorila

E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Bosnia
Elektro-Servis VI. Mehmed Nalić
Dzemala Bijedića bb
71000 Sarajevo
Tel./Fax: +387 33454089
E-Mail: bosch@bih.net.ba
Zbrinjavanje
Mjerne alate, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje.

Mjerne alate i baterije ne bacajte u kućni otpad!
Samo za zemlje EU:
Sukladno europskoj Direktivi 2012/19/EU mjerni alati koji više nisu uporabivi i sukladno europskoj Direktivi 2006/66/EZ neispravne ili istrošene aku-baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje.
Eesti
Ohutusnõuded
