Produkttyp	Laser-Entfernungsmesser
Marke	Bosch
Modell	GPL 5 C Professional
Maximale Reichweite	50 m
Genauigkeit	±2 mm
Maßeinheiten	mm, cm, m, ft/in
Messfunktionen	Entfernung, Fläche, Volumen, indirekte Messung (Pythagoras), fortlaufende Addition/Subtraktion
Laserklasse	2 (<1 mW) – Augenschutz erforderlich
Stromversorgung	4 AA-Batterien 1,5 V
Batterielebensdauer	Ca. 30.000 Messungen
Automatische Abschaltung	Nach 5 Minuten
Display	LCD 4-zeilig
Speicher	Letzte 10 Messungen
Schutzart	IP54 (geschützt gegen Staub und Spritzwasser)
Stativgewinde	1/4 Zoll
Gewicht	250 g (mit Batterien)
Abmessungen	120 x 65 x 36 mm
Betriebstemperatur	-10 °C bis +50 °C
Lagertemperatur	-20 °C bis +60 °C
Pflege und Reinigung	Objektiv mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Strahl nicht auf die Augen richten. Verwendung Klasse 2. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparierbarkeit	Reparatur nur durch autorisierten Kundendienst. Keine vom Benutzer reparierbaren Teile.
Lieferumfang	Gerät, Batterien, Handschlaufe, Transporttasche, Bedienungsanleitung

Häufig gestellte Fragen - GPL 5 C Professional BOSCH

Wie wechsle ich die Batterien des Bosch GPL 5 C Professional?

Öffnen Sie den Deckel des Batteriefachs auf der Rückseite des Geräts. Entfernen Sie die alten Batterien und legen Sie 4 neue AA-Batterien unter Beachtung der Polarität ein. Schließen Sie den Deckel wieder.

Wie führe ich eine Flächenmessung durch?

Drücken Sie die Taste Funktion, um den Flächenmodus auszuwählen. Führen Sie eine erste Längenmessung durch, drücken Sie erneut für die Breite. Das Gerät berechnet automatisch die Fläche.

Wie genau ist dieses Gerät?

Die typische Genauigkeit beträgt ±2 mm über die gesamte Reichweite unter günstigen Bedingungen. Sie kann je nach Beleuchtung und Beschaffenheit der Oberfläche variieren.

Was tun, wenn das Gerät nichts anzeigt?

Überprüfen Sie, ob die Batterien korrekt eingelegt und ausreichend geladen sind. Bleibt das Display leer, ersetzen Sie die Batterien. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wie verwende ich die indirekte Messung (Pythagoras)?

Aktivieren Sie den Pythagoras-Modus. Messen Sie eine erste Entfernung (z. B. sichtbare Höhe), dann eine zweite geneigte Entfernung. Das Gerät berechnet automatisch die unzugängliche Entfernung (z. B. Höhe einer Wand).

Wie reinige ich die Linse des Entfernungsmessers?

Verwenden Sie ein weiches, trockenes Tuch, um die Linse vorsichtig abzuwischen. Verwenden Sie niemals Chemikalien, Lösungsmittel oder Scheuertücher.

Ist das Gerät wasserdicht?

Es verfügt über einen IP54-Schutz gegen Staub und Spritzwasser. Es ist nicht für das Eintauchen in Wasser ausgelegt. Vermeiden Sie längere Einwirkung von Regen.

Wie stelle ich die Maßeinheit ein?

Halten Sie die Taste Einheit einige Sekunden lang gedrückt. Das Display zeigt die verfügbaren Einheiten an: mm, cm, m, ft/in. Lassen Sie los, wenn die gewünschte Einheit blinkt.

Wie lange hält die Batterie?

Mit neuen Alkali-Batterien beträgt die Lebensdauer ca. 30.000 Messungen bei normalem Gebrauch. Die automatische Abschaltung nach 5 Minuten spart Energie.

Was tun bei Fehler 'Err' auf dem Display?

Ein Err-Code zeigt eine ungültige Messung an (zu reflektierendes Ziel, zu dunkel oder außerhalb der Reichweite). Zielen Sie auf eine geeignetere Oberfläche oder verringern Sie die Entfernung. Wenn der Fehler bestehen bleibt, starten Sie das Gerät neu.

BEDIENUNGSANLEITUNG GPL 5 C Professional BOSCH

de Originalbetriebsanleitung

Sämtliche Anweisungen sind zu lesen, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild in englischer Sprache ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 10 gekennzeichnet).

Überkleben Sie den englischen Text des Warnschildes vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch können Sie Personen blenden.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

▶ Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.

▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Bringen Sie das Messwerkzeug und die Laser-Zieltafel 14 nicht in die Nähe von Herzschrittmachern. Durch die Magnete von Messwerkzeug und Laser-Zieltafel wird ein Feld erzeugt, das die Funktion von Herzschrittmachern beeinträchtigen kann.

▶ Halten Sie das Messwerkzeug und die Laser-Zieltafel 14 fern von magnetischen Daten-trägern und magnetisch empfindlichen Geräten. Durch die Wirkung der Magnete von Messwerkzeug und Laser-Zieltafel kann es zu irreversiblen Datenverlusten kommen.

Funktionsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien sowie Lotpunkten.

Geräuschinformation

Der A-bewertete Schalldruckpegel des Signal- tons beträgt in einem Meter Abstand 80 dB(A). Halten Sie das Messwerkzeug nicht dicht ans Ohr!

8 | Deutsch

Technische Daten

Punktlaser GPL 5 C
	Professional
Sachnummer	3 601 K66 3..
Arbeitsbereich1)
- waagerechte Punktstrahlen	30 m
- Kreuzungspunkt Laserlinien nach oben	10 m
- Laserlinien nach oben	7 m
- Kreuzungspunkt Laserlinien nach unten	5 m
- Laserlinien nach unten	3 m
Nivelliergenauigkeit ±0,2 mm/m
Winkelgenauigkeit (90°)
- Punktstrahlen	±0,4 mm/m
- Lotkreuze	±0,4 mm/m
Selbstnivellierbereich typisch	± 4°
Nivellierzeit typisch	<4 s
Betriebstemperatur	-10 °C ... +40 °C
Lagertemperatur	-20 °C ... +70 °C
Relative Luftfeuchte max.	90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
C_6	1
Stativaufnahme	1/4", 5/8"
Batterien	4 x 1 , 5 V L R 6 ( A A )
Betriebsdauer bei Betriebsart
- Lotkreuze und Laserpunkte	9 h
- Laserpunkte	20 h
- Lotkreuze und Frontpunkt	12 h
Gewicht entsprechend EPTA-Procedure 01/2003	0,6 kg
Maße	146 x 57 x 119 mm
Schutzart	IP 54 (staub- und spritzwassergeschützt)
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonneneinstrahlung) verringert werden.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Messwerkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge können variieren.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 11 auf dem Typenschild.

Deutsch | 9

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1 Austrittsöffnung Laserstrahlung
2 Betriebsarten-Taste
3 Batteriewarnung
4 Ein-/Ausschalter
5 Magnete
6 Stativaufnahme 5/8"
7 Stativaufnahme 1/4"
8 Arretierung des Batteriefachdeckels
9 Batteriefachdeckel

10 Laser-Warnschild

11 Seriennummer

12 Schutztasche

13 Universelle Halterung*

14 Laser-Zieltafel

15 Laser-Sichtbrille*

16 Messplatte mit Fuß*

17 Stativ*

* Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 9 schieben Sie die Arretierung 8 in Pfeilrichtung und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels.

Werden die Batterien schwach, ertönt ein einmaliger Signalton von 5 s Dauer. Die Batteriewarnung 3 blinkt dauerhaft rot. Das Messwerkzeug kann noch weniger als 2 h betrieben werden.

Sind die Batterien beim Einschalten des Messwerkzeugs schwach, ertönt der 5 s lange Signalton direkt nach dem Einschalten des Messwerkzeugs.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Beim Betrieb des Messwerkzeugs ertönen unter bestimmten Bedingungen laute Signaltöne. Halten Sie deshalb das Messwerkzeug vom Ohr bzw. von anderen Personen fern. Der laute Ton kann das Gehör schädigen.
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchführen (siehe „Nivelliergenauigkeit“).
▶ Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

10 | Deutsch

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 4 in die Position

„o n“. Das Messwerkzeug sendet sofort dem Einschalten Laserstrahlen aus den Austrittsöffnungen 1.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 4 in die Position „off“. Beim Ausschalten wird die Pendeleinheit verriegelt.

Bei Überschreiten der höchstzulässigen Betriebstemperatur von 40 °C erfolgt die Abschaltung zum Schutz der Laserdiode. Nach dem Abkühlen ist das Messwerkzeug wieder betriebsbereit und kann erneut eingeschaltet werden.

Abschaltautomatik deaktivieren

Wird ca. 30 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.

Um das Messwerkzeug nach der automatischen Abschaltung wieder einzuschalten, können Sie entweder den Ein-/Ausschalter 4 erst in Position „off“ schieben und das Messwerkzeug dann wieder einschalten, oder Sie drücken einmal die Betriebsarten-Taste 2.

Um die Abschaltautomatik zu deaktivieren, halten Sie (bei eingeschaltetem Messwerkzeug) die Betriebsarten-Taste 2 mindestens 3 s lang gedrückt. Ist die Abschaltautomatik deaktiviert, blinken die Laserstrahlen kurz zur Bestätigung.

▶ Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab.

Andere Personen könnten vom Laserstrahl geblendet werden.

Um die automatische Abschaltung zu aktivieren, schalten Sie das Messwerkzeug aus und wieder ein.

Signalton deaktivieren

Nach dem Einschalten des Messwerkzeugs ist der Signalton immer aktiviert.

Zum Deaktivieren des Signaltons schalten Sie das Messwerkzeug aus. Halten Sie die Betriebsarten-Taste 2 für mindestens 1 s gedrückt, während Sie das Messwerkzeug wieder einschalten. Zur Bestätigung der Signalton-Deaktivierung ertönen drei kurze Signaltöne.

Zum Aktivieren des Signaltons schalten Sie das Messwerkzeug aus und ohne Drücken der Betriebsarten-Taste 2 wieder ein.

Betriebsarten

Das Messwerkzeug verfügt über drei Betriebsarten, zwischen denen Sie jederzeit wechseln können:

• Lotkreuze und Laserpunkte: Das Messwerkzeug erzeugt je zwei gekreuzte Laserlinien nach oben und unten sowie drei waagerechte Punktstrahlen.
• Laserpunkte: Das Messwerkzeug erzeugt drei waagerechte Punktstrahlen.
• Lotkreuze und Frontpunkt: Das Messwerkzeug erzeugt je zwei gekreuzte Laserlinien nach oben und unten sowie einen waage-rechten Punktstrahl nach vorn.

Die Punktstrahlen verlaufen im 90°-Winkel zueinander, die Laserlinien kreuzen sich ebenfalls im 90°-Winkel. Punktstrahlen und Laserlinien verlaufen senkrecht übereinander.

Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart „Lotkreuze und Laserpunkte“. Um die Betriebsart zu wechseln, drücken Sie die Betriebsarten-Taste 2.

Arbeiten mit Nivellierautomatik

Stellen Sie das Messwerkzeug auf eine waage-rechte, feste Unterlage, befestigen Sie es auf der Halterung 13 oder dem Stativ 17.

Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4^ automatisch aus. Die Nivellierung ist abgeschlossen, sobald sich die Laserpunkte bzw. Laserlinien nicht mehr bewegen.

Ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, beginnen die Laserlinien zu blinken. Bei aktiviertem Signalton ertönt für maximal 30 s ein Signalton in schnellem Takt. Innerhalb von 10 s nach dem Einschalten ist dieser Alarm deaktiviert, um das Einrichten des Messwerkzeugs zu ermöglichen.

Stellen Sie das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerkzeug innerhalb des Selbstnivellierbereiches von ± 4° befindet, leuchten die Laserstrahlen dauerhaft und der Signalton wird abgeschaltet.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach der Nivellierung die Position der Laserstrahlen in Bezug auf Referenzpunkte, um Fehler durch eine Verschiebung des Messwerkzeugs zu vermeiden.

Nivelliergenauigkeit

Genauigkeitseinflüsse

Den größten Einfluss übt die Umgebungstemperatur aus. Besonders vom Boden nach oben verlaufende Temperaturunterschiede können den Laserstrahl ablenken.

Da die Temperaturschichtung in Bodennähe am größten ist, sollten Sie das Messwerkzeug nach Möglichkeit auf einem handelsüblichen Stativ montieren und es in der Mitte der Arbeitsfläche aufstellen.

Neben äußeren Einflüssen können auch geräte-spezifische Einflüsse (wie z.B. Stürze oder heftige Stöße) zu Abweichungen führen. Überprüfen Sie deshalb vor jedem Arbeitsbeginn die Genauigkeit des Messwerkzeugs.

Sollte das Messwerkzeug bei einer der Prüfungen die maximale Abweichung überschreiten, dann lassen Sie es von einem Bosch-Kundendienst reparieren.

Liegt die Nivelliergenauigkeit der waagerechten Laserstrahlen innerhalb der maximal erlaubten Abweichung, ist damit auch die Nivelliergenauigkeit der gekreuzten Laserlinien (senkrechte Achse) überprüft.

12 | Deutsch

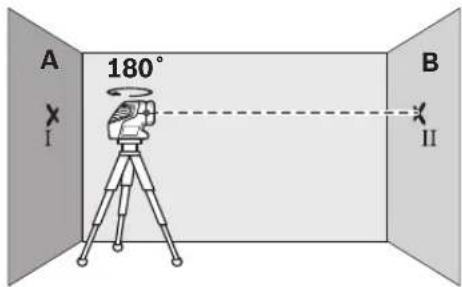

Waagerechte Nivelliergenauigkeit überprüfen

Für die Überprüfung benötigen Sie eine freie Messstrecke von 20 m auf festem Grund zwischen zwei Wänden A und B.

- Montieren Sie das Messwerkzeug nahe der Wand A auf einem Stativ oder stellen Sie es auf festen, ebenen Untergrund. Schalten Sie das Messwerkzeug ein.

- Richten Sie einen waagerechten Punktstrahl auf die nahe Wand A. Lassen Sie das Messwerkzeug einivellieren. Markieren Sie die Mitte des Laserpunktes an der Wand (Punkt I).

- Drehen Sie das Messwerkzeug um 180°, lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls an der gegenüberliegenden Wand B (Punkt II).

- Platzieren Sie das Messwerkzeug – ohne es zu drehen – nahe der Wand B, schalten Sie es ein und lassen Sie es einnivellieren.

- Richten Sie das Messwerkzeug in der Höhe so aus (mit Hilfe des Stativs oder gegebenenfalls durch Unterlegen), dass die Punktmitte des Laserstrahls genau den zuvor markierten Punkt II auf der Wand B trifft.

- Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu verändern. Lassen Sie es einnivellieren und markieren Sie die Punktmitte des Laserstrahls auf der Wand A (Punkt III). Achten Sie darauf, dass Punkt III möglichst senkrecht über bzw. unter Punkt I liegt.

– Die Differenz d der beiden markierten Punkte I und III auf der Wand A ergibt die tatsächliche Höhenabweichung des Messwerkzeugs für den ersten Punktstrahl.

Wiederholen Sie den Messvorgang für die anderen beiden Punktstrahlen. Drehen Sie dazu das Messwerkzeug vor dem Beginn jedes Messvorganges um jeweils 90°.

Auf der Messstrecke von 2 x 20 m = 40 m beträgt die maximal zulässige Abweichung:

40 m x ±0,2 mm/m = ±8 mm.

Die Differenz d zwischen den Punkten I und III darf folglich bei jedem einzelnen der drei Messvorgänge höchstens 8 mm betragen.

Arbeitshinweise

▶ Verwenden Sie immer nur die Mitte des Laserpunktes bzw. der Laserlinie zum Markieren. Die Größe des Laserpunktes bzw. die Breite der Laserlinie ändern sich mit der Entfernung.

Arbeiten mit der Laser-Zieltafel

Die Laser-Zieltafel 14 verbessert die Sichtbarkeit des Laserstrahls bei ungünstigen Bedingungen und größeren Entfernungen.

Die reflektierende Hälfte der Laser-Zieltafel 14 verbessert die Sichtbarkeit der Laserlinie, durch die transparente Hälfte ist die Laserlinie auch von der Rückseite der Laser-Zieltafel erkennbar.

Arbeiten mit dem Stativ (Zubehör)

Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme 7 auf das Gewinde des Stativs 17 oder eines handelsüblichen Fotostativs. Für die Befestigung auf einem handelsüblichen Baustativ benutzen Sie die 5/8"-Stativaufnahme 6. Schrauben Sie das Messwerkzeug mit der Feststellschraube des Stativs fest.

Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten.

Befestigen mit der universellen Halterung (Zubehör)

Mit Hilfe der universellen Halterung 13 können Sie das Messwerkzeug z.B. an senkrechten Flächen, Rohren oder magnetisierbaren Materialien befestigen. Die universelle Halterung ist ebenso als Bodenstativ geeignet und erleichtert die Höhenausrichtung des Messwerkzeugs.

Richten Sie die universelle Halterung 13 grob aus, bevor Sie das Messwerkzeug einschalten.

Arbeiten mit der Messplatte (Zubehör) (siehe Bilder A–B)

Mit Hilfe der Messplatte 16 können Sie die Lasermarkierung auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.

Mit dem Nullfeld und der Skala können Sie den Versatz zur gewünschten Höhe messen und an anderer Stelle wieder antragen. Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu übertragende Höhe.

Die Messplatte 16 hat eine Reflexbeschichtung, die die Sichtbarkeit des Laserstrahls in größerer Entfernung bzw. bei starker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die Messplatte blicken.

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller.

▶ Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
▶ Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr.

Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

14 | Deutsch

Arbeitsbeispiele

Allgemeine Hinweise

Stellen Sie das Messwerkzeug immer nah an die Fläche oder Kante, die überprüft werden soll, und lassen Sie es vor Beginn jeder Messung ein- nivellieren.

Messen Sie Abstände zwischen Laserstrahl bzw. Laserlinie und einer Fläche oder Kante immer an zwei möglichst weit auseinanderliegenden Punkten (z.B. mit der Messplatte 16).

Überprüfen von Senkrechten und Waagerechten (siehe Bilder C-D)

Für die Überprüfung von Senkrechten (z.B. Flächen) wählen Sie eine der Betriebsarten mit Lotkreuzen. Messen Sie an zwei Punkten den Abstand zwischen dem Kreuzungspunkt der Laserlinien und der zu prüfenden Fläche. Sind beide Abstände gleich, ist die Fläche senkrecht. Für die Überprüfung von Waagerechten prüfen Sie auf die gleiche Weise den Abstand zwischen einem waagerechten Punktstrahl und der zu prüfenden Fläche.

Höhen übertragen (siehe Bilder E-F)

Montieren Sie das Messwerkzeug möglichst auf dem Stativ 17 oder der Halterung 13. Richten Sie Stativ bzw. Halterung grob aus, bevor Sie das Messwerkzeug einschalten. Richten Sie einen Punktstrahl auf die gewünschte Höhe aus. Drehen Sie das Messwerkzeug zum Zielort, ohne es in der Höhe zu verändern, und übertragen bzw. überprüfen Sie die Höhe am Zielort.

Anzeigen und Überprüfen von rechten Winkeln (siehe Bilder G-H)

Für die Prüfung von rechten Winkeln in der horizontalen Ebene (z.B. zwischen zwei Flächen) wählen Sie eine der Betriebsarten mit drei Laserpunkten. Richten Sie das Messwerkzeug so aus, dass der Abstand zwischen der Fläche A und dem ersten Punktstrahl an zwei Punkten gleich ist. Prüfen Sie nun den Abstand zwischen Fläche B und dem zweiten Punktstrahl an zwei Punkten. Ist der Abstand ebenfalls gleich, stehen die Flächen in rechtem Winkel.

Für die Überprüfung des rechten Winkels in der vertikalen Ebene wählen Sie eine der Betriebsarten mit Lotkreuzen und prüfen, ob die Fläche A senkrecht und die Fläche B waagerecht ist.

Bodenpunkt (Lot) an Decke übertragen (siehe Bilder I-J)

Wählen Sie eine der Betriebsarten mit Lotkreuzen. Richten Sie den Kreuzungspunkt der unteren Laserlinien auf den zu übertragenden Lotpunkt. Zeichnen Sie den Kreuzungspunkt der oberen Laserlinien auf der Decke an. Genauso lassen sich Punkte von der Decke auf den Boden übertragen.

Legen Sie bei der Montage von Metallprofilen im Trockenbau das Messwerkzeug mit beiden Magneten 5 an ein montiertes Profil an. Messen Sie den Abstand vom Kreuzungspunkt der Laserlinien zum Profilrand. Übertragen Sie den Abstand zum gegenüberliegenden Metallprofil an der Decke bzw. auf dem Boden.

Rechte Winkel anzeichnen (siehe Bild K)

Wählen Sie die Betriebsart „Lotkreuze und Laserpunkte“. Richten Sie das Messwerkzeug mit dem Kreuzungspunkt der Laserlinien an dem Referenzpunkt aus, von dem aus der rechte Winkel beginnen soll. Zeichnen Sie an den Laserlinien entlang die beiden Seiten des Winkels an.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche.

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln.

Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 12 ein.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Messwerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Messwerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Akkuzellen/Batterien:

Werfen Sie Akkuzellen/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkuzellen/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkuzellen/Batterien recycelt werden.

Nicht mehr gebrauchsfähige Akkuzellen/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

16 | English

Safety Notes

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

E-Mail: [e-mail]

Akkucellen/batterier:

E-Mail: [e-mail]

Uklanjanje djubreta

Merni alati, pribor i pakovanja treba da se dovoze na regeneraciju koja odgovara zaštiti čovekove okoline.

Samo za EU-zemlje:
