MANUAL DE UTILIZADOR GPL 5 C Professional BOSCH
Português.... Página 44
Italiano....Pagina 53
Nederlands....Pagina 62
Dansk Side 70
Svenska .... Sida 78
Norsk Side 86
Suomi....Sivu 94
Indicações de segurança

Ler todas as instruções, para poder trabalhar com o instrumento de medição sem riscos e de forma segura. Jamais permita que as placas de advertência no instrumento de medição se tornem ilegíveis. GUARDE BEM ESTAS INSTRUÇÕES.
Cuidado – se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação.
O instrumento de medição é fornecido com uma placa de advertência em idioma inglês (marcada com número 10 na figura do instrumento de medição que se encontra na página de esquemas).

Radiação laser da classe 2 não olhar para a radiação IEC 60825-1:2007-03 <1 mW, 635 nm
Antes da primeira colocação em funcionamento, deverá colar o adesivo com o texto de advertência no seu idioma nacional sobre a placa de advertência em idioma inglês.
Não apontar o raio laser na direcção de pessoas ou animais e não olhar directamente para o raio laser. Este instrumento de medição produz raios laser da classe de laser 2, conforme IEC 60825-1. Desta forma poderá cegar outras pessoas.
- Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
- Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não permita que crianças utilizem o instrumento de medição a laser sem supervisão. Poderá cegar outras pessoas sem querer.
- Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.

O instrumento de medição, e a placa-alvo para laser 14 devem ser mantidos afastados de estimuladores cardíacos. Com os ímans do instrumento de medição e da placa-alvo de laser é produzido um campo magnético que pode prejudicar o funcionamento de estimuladores cardíacos.
▶ Manter o instrumento de medição, e a placa-alvo para laser 14 longe de porta-dados magnéticos e de aparelhos com sensibilidade magnética. O efeito dos ímans do instrumento de medição e da placa-alvo de laser pode provocar irreversíveis perdas de dados.
Descrição de funções
Abrir a página basculante contendo a apresentação do instrumento de medição, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.
Utilização conforme as disposições
O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais, assim como pontos de prumo.
Informação sobre ruidos
O nível de pressão acústica, avaliado como A, do sinal acústico é de 80 dB(A) para uma distância de um metro. Não segurar o instrumento de medição rente às orelhas!









Português | 45
Dados técnicos
| Laser de ponto GPL 5 C | |
| Professional | |
| N° do produto | 3 601 K66 3.. |
| Área de trabalho1) | |
| - Raios de pontos horizontais | 30 m |
| - Ponto de cruzamento das linhas de laser para cima | 10 m |
| - Linhas de laser para cima | 7 m |
| - Ponto de cruzamento das linhas de laser para baixo | 5 m |
| - Linhas de laser para baixo | 3 m |
| Exactidão de nivelamento ±0,2 mm/m | |
| Exactidão de ângulo (90°) | |
| - Raios de pontos | ±0,4 mm/m |
| - Cruzes de prumo | ±0,4 mm/m |
| Faixa de autonivelamento, tipicamente | ± 4° |
| Tempo de nivelamento, tipicamente | <4 s |
| Temperatura de funcionamento | -10 °C ... +40 °C |
| Temperatura de armazenamento | -20 °C ... +70 °C |
| Máx. humidade relativa do ar | 90 % |
| Classe de laser | 2 |
| Tipo de laser | 635 nm, <1 mW |
| C_6 | 1 |
| Fixação do tripé | 1/4", 5/8" |
| Pilhas | 4 x 1,5 V LR6 (AA) |
| Duração de funcionamento no tipo de funcionamento | |
| - Cruzes de prumo e pontos de laser | 9 h |
| - Pontos de laser | 20 h |
| - Cruzes de prumo e ponto frontal | 12 h |
| Peso conforme EPTA-Procedure 01/2003 | 0,6 kg |
| Dimensões | 146 x 57 x 119 mm |
| Tipo de protecção | IP 54 (protegido contra pó e salpicos de água) |
1) A área de trabalho pode ser reduzida devido a condições ambientais (p.ex. insolação directa) desfavoráveis.
Observe o número do produto sobre a placa de identificação do seu instrumento de medição, pois as designações comerciais dos diversos instrumentos de medição podem variar.
O número de série 11 sobre a placa de características serve para a identificação inequívoca do seu instrumento de medição.
46 | Português
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.
1 Abertura para saída do raio laser
2 Tecla de tipos de funcionamento
3 Advertência da pilha
4 Interruptor de ligar-desligar
5 Imans
6 Alojamento do tripé 5/8"
7 Alojamento do tripé 1/4"
8 Travamento da tampa do compartimento da pilha
9 Tampa do compartimento da pilha
10 Placa de advertência laser
11 Número de série
12 Bolsa de protecção
13 Suporte universal*
14 Placa-alvo para laser
15 Óculos para visualização de raio laser*
16 Placa de medição com pé*
17 Tripé*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Montagem
Introduzir/substituir pilhas
Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas.
Para abrir a tampa do compartimento da pilha 9, deverá empurrar o travamento 8 no sentido da seta e levantar a tampa do compartimento da pilha. Introduzir as pilhas. Observar que a polaridade esteja correcta, de acordo com a ilustração que se encontra no lado interior da tampa do compartimento da pilha.
Se as pilhas se tornarem fracas, soa um único sinal acústico durante 5 seg. A advertência da pilha 3 pisca permanentemente em vermelho. O instrumento de medição ainda pode ser utilizado por menos do que 2 h.
Se as pilhas estiverem fracas quando o instrumento de medição for ligado, soa o sinal acústico durante 5 seg, directamente após ligar o instrumento de medição.
Sempre substituir todas as pilhas ao mesmo tempo. Só utilizar pilhas de uma marca e com a mesma capacidade.
▶ Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado.
As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.
Funcionamento
Colocação em funcionamento
Durante o funcionamento do instrumento de medição soam, em certas circunstâncias, altos sinais acústicos. Portanto, ao ser ligado, o instrumento de medição deverá ser mantido afastado dos seus ouvidos e dos das outras pessoas. O som alto pode danificar os ouvidos.
▶ Proteger o instrumento de medição contra humidade ou insolação directa.
- Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura. Não deixá-lo p.ex. dentro de um automóvel durante muito tempo. No caso de grandes variações de temperatura deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição seja prejudicada.
Evitar que o instrumento de medição sofra fortes golpes ou quedas. Após fortes influências exteriores sobre o instrumento de medição, deveria sempre realizar um controlo de precisão antes de continuar a trabalhar (ver "Exactidão de nivelamento").
Desligue o instrumento de medição antes de transportá-lo. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos.
Ligar e desligar
Para ligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 4 para a posição “O n”. O instrumento de medição emite, imediatamente após ser ligado, raios laser das aberturas de saída 1.
- Não apontar o raio laser na direcção de pessoas nem de animais, e não olhar no raio laser, nem mesmo de maiores distâncias.
Para desligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 4 para a posição "off". A unidade de nivelamento é bloqueada ao desligar o instrumento.
Ao ultrapassar a máxima temperatura de funcionamento admissível de 40 °C, o aparelho é desligado para proteger o diodo de laser. Após o arrefecimento, o instrumento de medição estará novamente pronto para funcionar e pode ser ligado novamente.
Desactivar a desconexão automática
Se durante aprox. 30 min não for premida nenhumá tecla do instrumento de medição, este desligar-se-á automaticamente para poupar as pilhas.
Para ligar novamente o instrumento de medição, após o desligamento automático, poderá empurrar o interruptor de ligar-desligar 4 primeira-mente para a posição "off" e em seguida ligar novamente o instrumento de medição, ou pre-mir uma vez a tecla de tipo de funcionamento 2.
Para desactivar o desligamento automático, deverá manter (com o instrumento de medição ligado) a tecla de tipo de funcionamento 2 premida durante no mínimo 3 seg. Se o desligamento automático estiver desactivado, os raios laser piscam por instantes para confirmar.
- Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização. Outras pessoas poderiam ser cegadas pelo raio laser.
Para activar a desconexão automática, deverá desligar o instrumento de medição e o ligar novamente.
Quando o instrumento de medição é ligado, o sinal acústico está sempre activado.
^1 Para desactivar o sinal acústico é necessário desligar o instrumento de medição. Manter a tecla de tipo de funcionamento 2 premida durante no mínimo 1 seg., e ao mesmo tempo ligar o instrumento de medição. Como confirmação que o sinal acústico está desactivado, soam três curtos sinais acústicos.
Para activar o sinal acústico deverá desligar o instrumento de medição e ligar novamente sem premir a tecla de tipo de funcionamento 2.
Tipos de funcionamento
O instrumento de medição dispõe de três tipos de funcionamento, entre os quais poderá comutar sempre que desejar:
- Cruzes de prumo e pontos de laser: O instrumento de medição produz duas linhas de laser cruzadas para cima e duas para baixo, assim como três raios de pontos horizontais.
- Pontos de laser: O instrumento de medição produz três raios de pontos horizontais.
- Cruzes de prumo e ponto frontal: O instrumento de medição produz duas linhas de laser cruzadas para cima e duas para baixo, assim como um raio de pontos horizontal para frente.
Os raios de pontos percorrem num ângulo de 90° entre si, as linhas de laser também se cruzam num ângulo de 90°. Os raios de pontos e as linhas de laser percorrem verticalmente, uma por cima da outra.
Após ser ligado, o instrumento de medição encontra-se no tipo de funcionamento “Cruzes de prumo e pontos de laser”. Para comutar o tipo de funcionamento, deverá premir a tecla de tipos de funcionamento 2.








48 | Português
Trabalhar com o nivelamento automático
Colocar o instrumento de medição sobre uma superfície horizontal e firme, fixá-lo no suporte 13 ou no tripé 17.
Após ligar, o sistema de nivelamento automático compensa automaticamente os desníveis dentro da faixa de auto-nivelamento ±4°. O nivelamento está encerrado assim que os pontos de laser ou linhas de laser não se movimentarem mais.
Se não for possível realizar o nivelamento automático, p.ex. porque a superfície de apoio do instrumento de medição diverge mais do que 4º da horizontal, as linhas de laser começam a piscar. Com o sinal acústico activado, o sinal acústico soa durante no máximo 30 seg. em cadência rápida. O alarme está desactivado dentro de 10 seg. após o desligamento, para possibilitar a configuração do instrumento de medição.
Colocar o instrumento de medição na horizontal e aguardar o auto-nivelamento. Assim que o instrumento de medição estiver dentro da faixa de auto-nivelamento de ± 4°, os raios laser se iluminam permanentemente e o sinal acústico é desligado.
O instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento. Após o nivelamento deverá controlar a posição dos raios laser em relação aos pontos de referência, para evitar erros devido ao deslocamento do instrumento de medição.
Exactidão de nivelamento
Influências sobre a precisão
A temperatura ambiente é o factor que tem a maior influência. O raio laser pode especialmente ser desviado por diferenças de temperatura que percorrem do chão para cima.
Como a estratificação de temperatura é maior quanto mais perto do chão, os instrumentos de medição deveriam, na medida do possível, ser montados sobre um tripé comum no mercado, que por sua vez deveria ser colocado no centro da superfície de trabalho.
Além de influências externas, as influências específicas do aparelho (como p.ex. quedas ou golpes fortes) também podem levar a divergências. Portanto deverá controlar a precisão do instrumento de medição antes de iniciar cada trabalho.
Se o instrumento de medição ultrapassar a divergência máxima num dos controlos, deverá ser reparado por um serviço pós-venda Bosch.
Quando a exactidão de nivelamento dos raios laser horizontais está dentro da máxima divergência permitida, significa que com isto também é controlada a exactidão de nivelamento das linhas de laser cruzadas (eixo vertical).

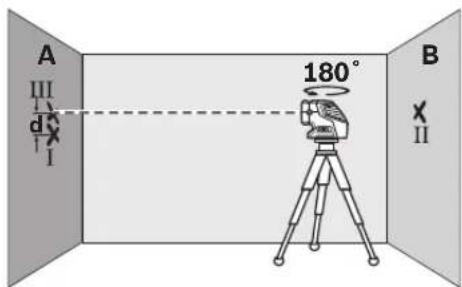

Controlar a exactidão de nivelamento horizontal
Para o controlo é necessária uma distância de 20 m, livre de obstáculos, sobre solo firme entre duas paredes A e B.
- Montar o instrumento de medição próximo à parede A, sobre um tripé ou colocá-lo sobre uma superfície firme e plana. Ligar o instrumento de medição.

- Apontar um raio de pontos horizontal para a parede A próxima. Permitir que o instrumento de medição possa se nivelar. Marcar o centro do ponto de laser na parede (ponto I).

- Girar o instrumento de medição por 180°, aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede oposta B (ponto II).









- Posicionar o instrumento de medição – sem girar – perto da parede B, ligá-lo e aguardar o nivelamento.

- Alinhar o instrumento de medição na altura (com o tripé ou se necessário, colocando algo por baixo), de modo que o centro do ponto do raio laser atinja exactamente o ponto marcado anteriormente 11 na parede B.

- Girar o instrumento de medição 180°, sem modificar a altura. Aguardar o fim do nivelamento e marcar o centro do ponto do raio laser na parede A (ponto III). Observe que o ponto III esteja o mais vertical possível acima ou abaixo do ponto I.
- A diferença d entre os dois I e III sobre a parede A, é a divergência real da altura do instrumento de medição para o primeiro raio de pontos.
Repetir o processo de medição para os outros dois raios de pontos. Girar o instrumento de medição por respectivamente 90° antes de cada processo de medição.
Numa distância de 2 x 20 = 40 m a máxima divergência admissível deverá ser de:
40 m x ±0,2 mm/m = ±8 mm.
A diferença d entre os pontos I e III só deve ser de no máximo 8 mm para cada um dos três processos de medição.
Indicações de trabalho
Para marcar só deve ser utilizado o centro do ponto do raio laser ou da linha de laser. O tamanho do ponto de laser ou da largura da linha de laser se modificam com a distância.
Trabalhar com a placa-alvo de laser
A placa-alvo de laser 14 melhora a visibilidade do raio laser em condições desfavoráveis e a maiores distâncias.
A metade da placa-alvo de laser 14 reflectora melhora a visibilidade da linha de laser, e devido à metade transparente, a linha de laser também pode ser vista pelo lado de trás da placa-alvo de laser.
Trabalhar com o tripé (acessório)
O tripé é um suporte de medição estável e com altura regulável. Colocar o instrumento de medição com a admissão de tripé de 1/4" 7 sobre a rosca do tripé 17 ou sobre um tripé de fotografia de tipo comercial. Para a fixação num tripé de tipo comercial deverá usar uma fixação de tripé de 5/8" 6. Aparafusar o instrumento de medição com o parafuso de fixação do tripé.
Alinhar aproximadamente o tripé antes de ligar o instrumento de medição.
Fixar com o suporte universal (acessório)
Com ajuda do suporte universal 13 é possível fixar o instrumento de medição, p.ex. em superfícies e tubos verticais ou em materiais magnéticos. O suporte universal também é apropriado como tripe de chão e facilita o alinhamento de altura do instrumento de medição.
Alinhar aproximadamente o suporte universal 13 antes de ligar o instrumento de medição.


Trabalhar com a placa de medição (acessório) (veja figuras A-B)
Com a placa de medição 16 é possível transferir a marcação de laser para o chão ou a altura do laser para uma parede.
Com o campo nulo e com a escala é possível marcar o deslocamento em relação à altura de-sejada e transferir para um outro local. Desta forma não é mais necessário ajustar o instrumento de medição exactamente à altura a ser transferida.
A placa de medição 16 possui uma camada de reflexão, que melhora a visibilidade do raio laser em maiores distâncias ou a forte incidência de raios solares. A intensificação da claridade só pode ser reconhecida, se olhar para a placa de medição, paralelamente ao raio laser.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.
- Não utilizar óculos de visualização de raio laser como óculos de protecção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
- Não utilizar óculos de visualização de raio laser como óculos de protecção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa protecção contra raios UV e reduzem a percepção de cores.
Exemplos de trabalhos
Indicações gerais
Sempre colocar o instrumento de medição perto da superfície ou do canto a serem controlados, e permitir que possa se nivelar antes do início de cada medição.
Medir as distâncias entre o raio laser ou a linha de laser e uma superfície ou canto, sempre em dois pontos que se encontrem o mais distantes possíveis (p.ex. com a placa de medição 16).
Controlar verticais e horizontais (veja figuras C-D)
Para o controlo de verticais (p.ex. superfícies) deverá seleccionar um dos tipos de funcionamento com cruzes de prumo. Medir a distância em dois pontos entre o ponto de cruzamento das linhas de laser e da superfície a ser controlada. Se as duas distâncias forem idênticas significa ue a superfície é vertical.
Para o controlo de horizontais, deverá controlar, do mesmo modo, a distância entre um raio de pontos horizontal e a superfície a ser controlada.
Transferir alturas (veja figuras E-F)
Se possível, deverá montar o instrumento de medição sobre um tripé 17 o sobre o suporte 13. Alinhar aproximadamente o tripé ou o suporte, antes de ligar o instrumento de medição. Alinhar o raio de pontos à altura desejada. Girar o instrumento de medição para o local de destino, sem alterar a altura, e transferir ou controlar a altura no local de destino.
Indicar e controlar ângulos rectos (veja figuras G-H)
Para o controlo de ângulos rectos no plano horizontal (p.ex. entre duas superfícies) deverá seleccionar um dos tipos de funcionamento com três pontos de laser. Alinhar o instrumento de medição de modo que a distância entre a superfície A e o primeiro raio de pontos, seja igual em dois pontos. Agora deverá controlar a distância entre a superfície B e o segundo raio de pontos,em dois pontos. Se a distância também for igual, significa que as superfícies estão num ângulo recto.
Para o controlo do ângulo recto no plano vertical, deverá seleccionar um dos tipos de funcionamento com cruzes de prumo e verifique se a superfície A está na vertical e se a superfície B está na horizontal.





Transferir ponto de chão (prumo) para o tecto (veja figuras I-J)
Seleccionar um dos tipos de funcionamento com cruzes de prumo. Alinhar o ponto de cruzamento das linhas de laser inferiores, a um ponto de prumo a ser transferido. Marcar no tecto o ponto de cruzamento das linhas de laser superiores. Do mesmo modo é possível transferir pontos do tecto para o chão.
Para a montagem de perfís metálicos em construções a seco, deverá colocar o instrumento de medição com os dois ímans 5 encostados num perfil montado. Medir a distância entre o ponto de cruzamento das linhas de laser e o canto do perfil. Transferir a distância entre o perfil metálico oposto e o tecto ou o chão.
Marcar ângulos rectos (veja figura K)
Seleccionar o tipo de funcionamento “cruzes de prumo e pontos de laser”. Alinhar o instrumento de medição, com um ponto de cruzamento das linhas de laser, ao ponto de referência, a partir do qual deve começar o ângulo recto. Marcar as linhas de laser ao longo dos dois lados do ângulo.
Manutenção e serviço
Manutenção e limpeza
Só armazenar e transportar o instrumento de medição na bolsa de protecção fornecida.
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em outros líquidos.
Limpar sujidades com um pano húmido e macio. Não utilizar produtos de limpeza nem solventes.
Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verificar que não hajam pêlos.
Se o instrumento de medição falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Não abrir pessoalmente o instrumento de medição.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na pla- ca de características do instrumento de medição.
Em caso de reparações, enviar o instrumento de medição dentro da bolsa de protecção 12.
Serviço pós-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br









Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Apenas países da União Europeia:

Não deitar instrumentos de medição no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações
nas leis nacionais, os instrumentos de medição que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.
Pilhas recarregáveis/pilhas:
Pilhas recarregáveis/pilhas não devem ser deitadas no lixo doméstico, nem no fogo nem na água. Pilhas recarregáveis/pilhas devem ser recolhidas, recicladas ou eliminadas de forma ecológica.
Apenas países CE:
Pilhas recarregáveis e pilhas defeituosas ou gas-taos devem ser reciclados conforme a directiva 91/157/CEE.
Sob reserva de alterações.





Italiano | 53
Norme di sicurezza
