GPL 5 C Professional - 测距仪 BOSCH - 免费用户手册

产品类型	激光测距仪
品牌	博世
型号	GPL 5 C Professional
最大测量范围	50 米
精度	±2 毫米
测量单位	毫米、厘米、米、英尺/英寸
测量功能	距离、面积、体积、间接测量（勾股定理）、连续加减
激光等级	2类（<1 mW）– 注意保护眼睛
电源	4节AA 1.5V电池
电池续航	约30,000次测量
自动关机	5分钟后
显示屏	4行LCD显示屏
内存	最近10次测量
防护等级	IP54（防尘和防溅水）
三脚架接口	1/4英寸
重量	250克（含电池）
尺寸	120 x 65 x 36毫米
工作温度	-10°C 至 +50°C
存储温度	-20°C 至 +60°C
维护与清洁	用柔软干布擦拭镜头。请勿使用溶剂。
安全须知	请勿将光束对准眼睛。使用2类激光。请放在儿童接触不到的地方。
备件与可维修性	仅由授权服务中心维修。无用户可维修部件。
包装内容	主机、电池、手绳、便携包、使用说明书

常见问题 - GPL 5 C Professional BOSCH

如何更换博世 GPL 5 C Professional 的电池？

打开设备背面的电池仓盖。取出旧电池，按极性正确装入4节新AA电池。合上盖子。

如何进行面积测量？

按下功能键选择面积模式。先测量长度，再按下测量宽度。设备自动计算面积。

这台设备的精度是多少？

在有利条件下，整个量程的典型精度为±2 毫米。精度可能因光照和表面性质而异。

如果设备无显示怎么办？

检查电池是否安装正确且电量充足。如果屏幕仍然空白，请更换电池。如果问题仍然存在，请联系博世售后服务。

如何使用间接测量（勾股定理）？

激活勾股定理模式。先测量一个距离（例如可见高度），再测量一个倾斜距离。设备自动计算无法直接测量的距离（例如墙的高度）。

如何清洁测距仪的镜头？

使用柔软干布轻轻擦拭镜头。切勿使用化学品、溶剂或粗糙布料。

设备防水吗？

该设备具有IP54防护等级，防尘和防溅水。不适用于浸水。避免长时间暴露在雨中。

如何设置测量单位？

长按单位键几秒钟。屏幕显示可用单位：毫米、厘米、米、英尺/英寸。当所需单位闪烁时松开。

电池能用多久？

使用新碱性电池，正常使用下可进行约30,000次测量。5分钟自动关机功能可节省电量。

如果屏幕显示 'Err' 错误怎么办？

Err 代码表示测量无效（目标反射过强、过暗或超出量程）。对准更合适的表面或缩短距离。如果错误持续，请重启设备。

用户手册 GPL 5 C Professional BOSCH

务必详细阅读说明书上的所有指示，如此才能够安全而且有把握地操作仪器。切勿涂抹或遮盖了仪器上的警戒牌。请妥善保存本说明书。

注意- 如果未按照本说明书中的指示操作仪器，未使用本说明书推荐的调整装备，或者使用本仪器进行其它的用途，都可能导致危险的辐射爆炸。
本仪器上贴着一块英文的警戒牌 （参考仪器详解图上，以号码 10 标示的部位）。

使用仪器之前，先把附带的贴纸（以贵国语言书写的贴纸）贴在英文标示上。
不可以把激光光束指向人或动物，本身也不要直视激光光束。本测量仪投射的是符合IEC 60825-1标准的2级激光。它会扰乱旁人的视觉能力。
激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。如此才能够确保仪器的安全性能。
▶ 不可以让儿童在无人监护的情况下使用激光测量仪。他们会因为不留心而扰乱旁人的视线。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作测量仪器。测量仪器内可能产生火花并点燃粉尘和气体。

不可以让本测量仪器和激光靶14靠近心脏起搏器。仪器和激光靶上的磁铁会产生磁场，这个磁场会影响心脏起搏器的功能。

仪器和激光靶 14 都必须远离带磁性的记忆体和容易受磁场干扰的机器。透过仪器和激光靶的磁铁的干扰，可能造成无法捕救的资料损失。

功能解说

请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。

按照规定使用仪器

本仪器适合测量和检查水平线段、垂直线段和铅垂点。

技术数据

点状激光测量仪	GPL 5 CProfessional
物品代码	3 601 K66 3..
测量范围 ^1)
-水平的点状激光束	30米
-十字交叉点的向上激光线段	10米
-向上的激光线段	7米
-十字交叉点的向下激光线段	5米
-向下的激光线段	3米
找平精度	±0,2毫米/米
角度精度(90°)
-点状激光束	±0,4毫米/米
-铅垂十字	±0,4毫米/米
一般的自动找平范围	±4°
一般的找平时间	<4秒
工作温度范围	-10°C...+40°C
储藏温度范围	-20°C...+70°C
最大相对空气湿度	90%
激光等级	2
激光种类	635纳诺米,<1毫瓦
C_6	1
三脚架接头	1/4",5/8"
电池	4x1,5伏特 LR6 (AA)
进行以下测量功能时的使用时间
-铅垂十字和点状激光	9小时
-点状激光	20小时
-铅垂十字和前置点	12小时
重量符合 EPTA-Procedure 01/2003 0,6公斤
尺寸	146x57x119毫米
保护种类	IP 54(防尘埃和防水花)
1)不良的测量环境(例如直接的日照)会缩小测量的范围。
请认清仪器铭牌上的物品代码。仪器在销售市场上没有统一的商品名称。
仪器铭牌上的序列号码(仪器详解上标示著11的位置)便是仪器的识别码。

238 | 中文

插图上的机件

机件的编号和仪器详解图上的编号一致。

1 激光放射口
2 操作功能转换键
3 电池电量警告标志
4 起停开关
5 磁铁
6 5/8" 的三脚架接头
7 1/4"的三脚架接头
8 电池盒盖的固定扳扣
9 电池盒盖

10 激光警戒牌

11 序列号码

12 保护套

13 通用支撑*

14 激光靶

15 激光辨识镜*

16 带脚架的测量板*

17 三脚架 *

*图表或说明上提到的附件，並非包含在供货范围中。

安装

安装 / 更换电池

操作本测量仪时最好使用碱性锰电池。

打开电池盒盖9时，得先朝着箭头的方向推压固定扳扣8，接著再掀开电池盒盖。安装好附带的电池。安装时请注意电池极性的正确安装方向，电池室中有正确的安装参考图。

电池如果太弱了，仪器会响起一道长达5秒钟的信号声。电池电量警告标志3会持续闪烁红灯。此时测量仪器最多只能再使用2个小时。

如果在开动仪器时电池已经太弱了。开动之后仪器马上就会发出一道长达5秒钟的信号声。

务必同时更换所有的电池。请使用同一制造厂商，相同容量的电池。

不使用测量仪时，必须从仪器中取出电池。长期搁置之后，电池会腐蚀或自行放电。

正式操作

正式操作仪器

在某些操作状况下测量仪会发出响亮的信号声。此时测量仪必须远离耳朵和旁观者。这个响亮的信号声可能损坏您的听觉。
- 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中，必须先等待仪器温度恢复正常后再使用仪器。如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。
避免强烈撞击测量仪器，勿让仪器掉落地面。如果测量仪曾经遭受强烈的外来冲撞，必须在使用仪器之前先检查仪器的测量精度（参考"找平精度"）。
搬运仪器之前必须先关闭仪器。关机后摆动零件会被锁定，否则摆动零件可能因为强烈的震动而受损。

开动/关闭

开动 测量仪器，把起停开关 4 推向 "on"。开动后，测量仪器马上从激光放射口 1 投射出激光束。

不可以把激光指向人或动物。您本人也不可以直视激光。就算您与激光之间尚有一段距离，也不可忽视激光的伤害力。

关闭 测量仪器，把起停开关 4 推移到 "off" 位置。关闭仪器后，仪器的摆动单元会被锁定。

如果超过最高许可操作温度 40^ ，仪器会自动关闭以使保护激光二极管。待测量仪器冷却后又能够再度操作，此时您又可以再度开动仪器了。

关闭仪器的自动关机功能

如果长达 30 分钟未按下测量仪器上的任何按键，为了保护电池测量仪器会自动关闭。

在仪器自动关闭之后如果要再度启动仪器，可以先将起停开关4推到"off"的位置，然后再重新开动仪器，或者按一次操作功能转换键2。

要关闭自动关机功能，（如果测量仪器已经被启动了）必须按住操作功能转换键2，最少按3秒钟。在关闭了自动关机功能后，激光光束会短暂闪烁以做回应。

看管好已经开动的仪器。使用完毕后务必随手关闭仪器。激光可能扰乱旁人的视线。

关闭测量仪器然后再开动仪器，便可以再启动自动关机功能。

关闭信号声功能

开动测量仪器时信号声功能使随著被启动。

要关闭信号声必须先关闭仪器，当您再度开动测量仪器时必须同时按住操作功能转换键2，至少得按住1秒钟。此时仪器会发出三道短暂的信号声来确认关闭信号声功能的动作。

关闭测量仪器然后再开动仪器 （但是不可以按下操作功能转换键 2），便可以再启动信号声功能。

操作功能

本测量仪器有三种不同的测量功能，您可以随时在这些功能之间进行转换：

• 铅垂十字和点状激光：在此操作模式下仪器会发出一道向上和一道向下的十字激光线段，以及三道水平的点状激光。
• 点状激光：在此操作模式下仪器会发出三道水平的点状激光。
• 铅垂十字和前置点：在此操作模式下仪器会发出一道向上和一道向下的十字激光线段，以及一道向前的水平点状激光。

仪器发射出的点状激光彼此之间成 90^ 角，交叉的激光线段之间也同样地彼此成 90^ 角。点状激光和激光线段是垂直放射而且彼此重叠的。

开动仪器时仪器是设定为"铅垂十字和点状激光"。的操作模式。使用功能转换键2能够改变仪器的操作模式。

使用自动找平功能进行测量

把测量仪器放置在平坦、坚固的地面上，或者把它固定在支撑 13 或三脚架 17 上。

开动仪器后，如果倾斜度在自动找平的范围 ±4^ 之内，仪器会自动进行找平。如果激光点或激光线段不再移动则代表找平过程已经结束。

如果不可能进行找平，例如测量仪器的放置位置的倾斜度超过 4^ 度，激光会开始闪烁。如果启动了信号声功能，仪器会发出长达约30秒钟的快速信号声。在开动仪器后10秒钟之内，这个警告功能便会被解除，以便操作者能够调整好测量仪器。

把测量仪器摆好在水平的位置上，并且让仪器自动找平。只要测量仪器放置的位置在仪器自动找平的范围内（±4°度），激光便会持续亮着而且信号声会被关闭。操作仪器时如果仪器的位置突然改变或者遭受振荡，仪器会自动进行找平。在找平之后得利用参考点检查激光的位置，以避免因为仪器的位置改变而造成误测。

找平精度

影响精度的因素

操作环境的温度是最大的影响因素。尤其当温度从地面朝著天花板逐渐改变时，极可能改变激光束的投射方向。由于接近地面的温差最大，所以最好把测量仪安装在三脚架上，并放置在测量场所的中央。

除了外来的影响因素之外，仪器本身的状况（例如仪器摔落了或遭受强烈撞击）也会影响找平精度。所以操作仪器之前，一定要先检查仪器的精度。

如果在检查时发现测量仪器的偏差超过最大极限。必须把仪器交给博世顾客服务处修理。

如果水平激光的找平后精度位在最大许可误差的范围中，则代表十字激光线段（垂直轴）的水平精度，也已经通过检验。

检查水平的找平精度

检查时要找两道距离 20 米的墙 A 和墙 B，地板得结实平坦而且测量距离上不可以有障碍物。

- 使用三脚架把测量仪固定在靠近墙 A 的地方，您也可以把仪器放置在结实平坦的地面上。开动测量仪。

- 把水平的点状激光投射在靠近仪器的墙 A 上，让仪器找平。在投射于墙上的激光中心点打上记号（点 I）。

240 | 中文

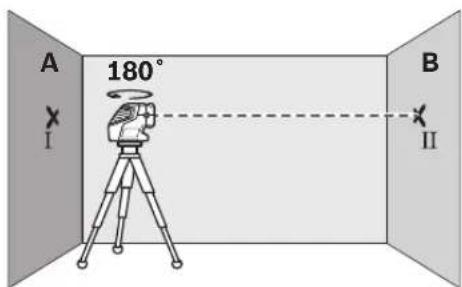

• 把测量仪旋转180度，让仪器找平，并在投射于墙B上的激光中心点上做记号（点II）。
• 把测量仪移近墙 B（无须旋转测量仪），开动测量仪，并让仪器找平。

- 调整测量仪的高度 （借助三脚架，必要时得使用垫块），让激光中心点准确地投射在墙 B 的点 II 上。

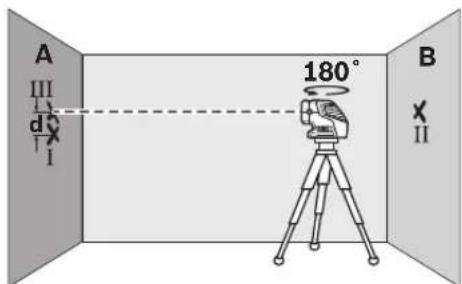

• 把测量仪旋转 180 度，但是不可改变测量仪的高度。让测量仪找平，并在投射于墙 A 上的激光中心点上做记号（点 III）。尽量让点 III 位在点 I 的正上方或正下方。
• 距离 d （墙 A 上点 I 和点 III 的差距）便是和第一道点状激光比较之后的测量仪器的实际高度偏差。

重复这个测量过程来检查其他两道点状激光。在开始每个测量过程之前，都必须将测量仪器各旋转90°。

在测量距离为 2 × 20 米 = 40 米时的最大许可误差为：40 米 ± 0.2 毫米 / 米 = ± 8 毫米。

距离 d （点 I 和点 III 之间的差距），在接下来的三个测量过程中都不可以超过 8 毫米。

有关操作方式的指点

▶ 记号要打在激光点或激光线段的中央位置。激光点的大小或激光线段的宽度会随著距离而改变。

使用激光靶工作

在工作环境条件不良以及测量距离遥远时，使用激光靶14可以改善激光光束的能见度。

激光靶 14 上的反射部分，能够改善激光的辨识度。如果使用激光靶的透明部分，也能够从激光靶的背面看见激光。

使用三脚架工作 （附件）

三脚架是稳固而且能够改变高度的测量底架。把测量仪器的1/4"三脚架接头7拧入三脚架17上的螺杆中，或一般的三脚架中。如果把仪器安装在一般的工地用三脚架上，则要使用5/8"的三脚架接头6。使用三脚架上的固定螺丝固定好测量仪器。

在开动测量仪器之前，先大略地调整好三脚架的位置。

使用通用支撑固定 （附件）

使用通用支架 13 可以将测量仪器固定在倾斜面、管子或能够让磁铁吸附的材料上。通用支撑也可以充当地面三脚架，它可以减轻调整测量仪器高度的工作。

在开动测量仪器之前，先大略地调整好通用支架 13 的位置。

使用测量板工作 （附件）（参考插图AB）

借助测量板 16，可以把地板上的激光记号点，或者把激光的高度转载到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，并且把它转载到其它的位置。因此不必重新调整测量仪的高度。

测量板 16 覆盖了反射膜，可以帮助操作者在远距离或日照强烈的环境中辨识激光束。当您的视线与激光平行时，才能体会反射膜的加强激光功能。

激光辨识镜 （附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红光会显得更亮。

激光辨识镜不可以充当防护眼镜。戴上激光辨识镜之后，可以帮助您辨识激光，它并不能保护您免受激光辐射伤害。
不可以使用激光辨识镜充当太阳眼镜，也不可以戴着激光辨识镜上街。激光辨识镜不具备防护紫外线的功能，并且会减弱您对颜色的识别能力。

工作范例

一般性的指示

测量仪器要尽量摆放在待测量表面和待测量边缘的附近。进行测量之前先让仪器找平。

测量激光束或激光线段之间的距离，或者测量到平面或缘角的距离时，必须从两个尽可能离得最远的点开始测量（例如使用测量杆16）。

检查垂直程度和水平程度 （参考插图 - ）

检查垂直程度时（例如平面）先选择有铅垂十字功能的操作模式。在两个点上测量激光线段十字交叉点和待检验面积之间的距离。如果两个距离都相同，代表平面是垂直的。

检查水平程度时，可以使用相同的方式测量水平的点状激光和待检查平面之间的距离。

转载高度 （参考插图 E-F）

尽可能地把测量仪器安装在三脚架17或支撑13上。开动测量仪器之前，先入略地调整好三脚架或通用支架。将一道点状激光投射到需要的高度上。转动测量仪器让它朝向待转载的目标处，转动时不可以改变仪器的高度。接著便可以把高度转载到目标处，或检查目标处的高度。

显示和检查直角 （参考插图 GH）

检查在水平方向 （例如两个平面之间）上的直角时，要选择有三个激光点的操作功能模式。调整测量仪器，先找出两个点并且让第一道点状激光到墙 A 上两个点的距离相同。接著检查第二道点状激光到墙 B 上两个点的距离。如果这两个点和激光束之间的距离是相等的，那麼两个平面的夹角是成直角。

检查在垂直方向 （例如两个平面之间）上的直角时，要选择一个有铅垂十字功能的操作模式，并检查 A 平面是否位在垂直的位置，以及 B 平面是否位在水平的位置。

把地板上的点 （铅垂线）转载到天花板上（参考插图 I-J）

选择一个有铅垂十字功能的操作模式。把下部的激光线段的激光十字交叉点对准即将转载的点，接著在上部的激光线段投射在天花板上的激光十字交叉点上打记号。也可以采取同样的方式把天花板上的点转载到地面上。

在工地上安装铁架时，可以借助测量仪器上的两块磁铁5，把仪器放置在已经安装好的金属条上。测量从激光线段的十字交叉点到金属条边缘的距离。接着再把这个距离转载到天花板上或地板上的相对应的金属条上。

画直角 （参考插图 K）

选择操作模式“铅垂十字和点状激光”。把激光线段的十字交叉点对准参考点（即直角的起点），接著再沿着激光线段画直角的两个边。

维修和服务

维修和清洁

使用附带的保护套储存和携带仪器。

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。

务必定期清洁激光出口，清洁时不可以在出口残留绒毛。虽然本公司生产的仪器在出厂之前都经过严格的品质检验，如果仍然发生故障，请将仪器交给博世电动工具公司授权的客户服务处修理。不可以擅自打开测量仪器。

查询和订购备件时，务必提供仪器铭牌上标示的 10 位数物品代码。

将仪器送修之前，必须先把仪器放入防护套12中。

242 | 中文

顾客服务处和顾客咨询中心

本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：

www.bosch-pt.com

博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。

有关保证，维修或更换零件事宜，请向合格的经销商查询。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区滨康路 567 号

邮政编码：310052

免费服务热线：800 820 8484

传真：[phone]

电邮：[e-mail]

电话：[phone]

传真：[phone]

电邮：[e-mail]

www.bosch-pt.com.cn

羅伯特 · 博世有限公司

香港北角英皇道 625 號 21 樓

客戶服務熱線：[phone]

傳真：[phone]

電郵：[e-mail]

網站：www.bosch-pt.com.cn

制造商地址：

罗伯博世有限公司

营业范围电动工具

邮箱号码 100156

70745 Leinfelden-Echterdingen (萊菲登-艾希德登)

Deutschland (德国)

处理废弃物

必须以符合环保要求的方式回收再利用损坏的仪器，附件和包装材料。

蓄电池 / 电池 :

蓄电池 / 电池不可以丢弃在一般的家庭垃圾、火或水中。必须收集不用的蓄电池 / 电池，将它们送到资源回收中心，或者以符合环保要求的方式清除。

保留修改权。

中文 | 243

安全規章

務必詳細閱讀說明書上所有的指示，如此才能夠安全而且有把握地操作儀器。切勿涂抹或遮蓋了儀器上的警戒牌。請妥善保存本說明書。

注意 - 如果未按照本說明書中的指示操作儀器，未使用本說明書推薦的調整裝備，或者使用本儀器進行其它的用途，都可能導致危險的輻射爆炸。
本儀器上貼著一塊英文的警戒牌 （參考儀器詳解圖上，以號碼 10 標示的部位）。

使用儀器之前，先把附帶的貼紙（以貴國語言書寫的貼紙）貼在英文標示上。
不可以把激光光束指向人或動物，本身也不要直視激光光束。本測量儀投射的是符合 IEC 60825-1 標準的 2 級激光。它會擾亂旁人的視覺能力。
激光辨識鏡不可以充電防護眼鏡。戴上激光辨識鏡之后，可以幫助您辨識激光，它並不能保護您免受激光輻射傷害。
不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴著激光辨識鏡上街。激光辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。

本測量儀只能交給合格的專業人員修理，而且只能使用原廠的備件。如此才能夠確保儀器的安全性能。
不可以讓兒童在無人監護的情況下使用激光測量儀。他們可能會因為輕心而擾亂旁人的視線。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作測量儀器。測量儀器內可能產生火花並點燃粉塵和氣體。

不可以讓本測量儀器和激光靶14靠近心髒起搏器。儀器和激光靶上的磁鐵會產生磁場，這個磁場會影響心髒起搏器的功能。

儀器和激光靶 14 都必須遠離帶磁性的記憶體和容易受磁場干擾的機器。透過儀器和激光靶的磁鐵的干擾，可能造成無法捕救的資料損失。

功能解說

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須翻開折疊頁參考。

按照規定使用機器

本儀器適合測量和檢查水平線段、垂直線段和鉛垂點。

244|中文

技術性數據

點狀激光測量儀	GPL 5 CProfessional
物品代碼	3 601 K66 3..
測量範圍1)
-水平的點狀激光束	30米
-十字交叉點的向上激光線段	10米
-向上的激光線段	7米
-十字交叉點的向下激光線段	5米
-向下的激光線段	3米
找不精度	±0,2毫米/米
角度精度(90°)
-點狀激光束	±0,4毫米/米
-鉛垂十字	±0,4毫米/米
一般自動測平範圍	±4°
典型的找不時間	<4秒
工作溫度範圍	-10°C...+40°C
儲藏溫度範圍	-20°C...+70°C
最大相對空氣濕度	90%
激光等級	2
激光種類	635納米,<1豪瓦
C_6	1
三腳架接頭	1/4",5/8"
電池	4x1,5伏特 LR6 (AA)
進行以下測量功能時的使用時間
-鉛垂十字和點狀激光	9小時
-點狀激光	20小時
-鉛垂十字和前置點	12小時
重量符合 EPTA-Procedure 01/2003 0,6公斤
尺寸	146x57x119毫米
保護種類	IP 54(防灰塵和防水花)
1)不良的測量環境(例如直接的日照)會縮小測量的範圍。
請認清儀器銘牌上的物品代碼。儀器在銷售市場上沒有統一的商品名稱。
儀器銘牌上的序列號碼(儀器詳解圖上標示11的位置)便是儀器的識別碼。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

1 激光放射口
2 操作功能轉換鍵
3 電池電量警告標志
4 起停開關
5 磁鐵
6 5/8"的三脚架接頭
7 1/4"的三腳架接頭
8 電池盒蓋的固定扳扣
9 電池盒蓋
10 激光警戒牌
11 序列號碼
12 保護套
13 通用支撑*
14 激光靶
15 激光辨識鏡*
16 带脚架的测量板*
17 三腳架 *

*插圖中或說明書中提到的附件，並不包含在正常的供貨範圍中。

安装

安裝 / 更換電池

操作本測量儀時最好使用鹼性錳電池。

打開電池盒蓋9時，得先朝著箭頭的方向推壓固定扳扣8，接著再掀開電池盒蓋。安裝好附帶的電池。安裝時請注意電池極性的正確安裝方向，電池室中有正確的安裝參考圖。

電池如果太弱了，儀器會響起一道長達5秒鐘的信號聲。電池電量警告標志3會持續閃爍紅燈。此時測量儀器最多只能再使用2個小時。

如果在開動儀器時電池已經太弱了。開動之后儀器馬上就會發出一道長達5秒鐘的信號聲。

務必同時更換所有的電池。請使用同一制造廠商，容量相同的電池。

如果長期不使用測量儀，必須從測量儀器中取出電池。經過長期擱置，電池會腐蝕或自行放電。

正式操作

操作

在某些操作狀況下測量儀會發出響亮的信號聲。此時測量儀必須遠離耳朵和旁觀者。這個響亮的信號聲可能損壞您的聽覺。
不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。
避免強烈撞擊測量儀器，勿讓儀器掉落地面。如果測量儀曾經遭受強烈的外來沖撞，必須在使用儀器之前先檢查儀器的測量精度（參考"找不精度"）。
搬運儀器之前必須先關閉儀器。關機後擺動零件會被鎖定，否則擺動零件可能因為強烈的震動而受損。

開動 / 關閉

開動測量儀器，把起停開關4推向“on”。開動後，測量儀器馬上從激光放射口1投射出激光束。

不可以把激光指向人或動物，您本人也不可以直視激光。就算您與激光之間尚有一段距離，也不可以忽視激光的傷害力。

關閉測量儀器，把起停開關4推移到"off"位置。關閉儀器後，儀器的擺動單元會被鎖定。

如果超過最高許可操作溫度 40^ ，儀器會自動關閉以便保護激光二極管。待測量儀器冷卻後又能夠再度操作，此時您又可以再度開動儀器了。

關閉儀器的自動關機功能

如果長達 30 分鐘末按下測量儀器上的任何按鍵，為了保護電池測量儀器會自動關閉。

在儀器自動關閉之后如果要再度啟動儀器，可以先將起停開關4推到"off"的位置，然后再重新開動儀器，或者按一次操作功能轉換鍵2。

要關閉自動關機功能，（如果測量儀器已經被啟動了）必須按住操作功能轉換鍵2，最少按3秒鐘。在關閉了自動關機功能後，激光光束會短暫閃爍以做回應。

246|中文

看管好已經開動的儀器。使用完畢後務必隨手關閉儀器。激光可能擾亂旁人的視線。

關閉測量儀器然后再開動儀器，便可以再啟動自動關機功能。

關閉信號聲功能

開動測量儀器時信號聲功能便隨著被啟動。

要關閉信號聲必須先關閉儀器，當您再度開動測量儀器時必須同時按住操作功能轉換鍵2，至少得按住1秒鐘。此時儀器會發出三道短暫的信號聲來確認關閉信號聲功能的動作。

關閉測量儀器然后再開動儀器 （但是不可以按下操作功能轉換鍵 2），便可以再啟動信號聲功能。

操作方式

本測量儀器有三種不同的測量功能，您可以隨時在這些功能之間進行轉換：

• 鉛垂十字和點狀激光：在此操作模式下儀器會發出道向上和一道向下的十字激光線段，以及三道水平的點狀激光。
• 點狀激光：在此操作模式下儀器會發出三道水平的點狀激光。
• 鉛垂十字和前置點：在此操作模式下儀器會發出一道向上和一道向下的十字激光線段，以及一道向前的水平點狀激光。

儀器發射出的點狀激光彼此之間成 90^ 角。交叉的激光線段之間也同樣地彼此成 90^ 角。點狀激光和激光線段是垂直放射而且彼此重疊的。

開動儀器時儀器是設定為 "鉛垂十字和點狀激光"。的操作模式。使用功能轉換鍵 2 能夠改變儀器的操作模式。

使用自動找平功能進行測量

把測量儀器放置在平坦、堅固的地面上，或者把它固定在支撐13或三腳架17上。

開動儀器後，如果傾斜度在自動找平的範圍 ±4° 度）之內，儀器會自動進行找平。如果激光點或激光線段不再移動則代表找平過程已經結束。

如果不可能進行找平，例如測量儀器的放置位置的傾斜度超過 4^ 度，激光會開始閃爍。如果啟動了信號聲功能，儀器會發出長達約 30 秒鐘的快速信號聲。在開動儀器后 10 秒鐘之內，這個警告功能便會被解除，以便操作者能夠調整好測量儀器。

把測量儀器攏好在水平的位置上，並且讓儀器自動找平。只要測量儀器放置的位置在儀器自動找下的範圍內（±4°度），激光便會持續亮著而且信號聲會被關閉。操作儀器時如果儀器的位置突然改變或者遭受振蕩，儀器會自動進行找平。在找平之后得利用參考點檢查激光的位置，以避免因爲儀器的位置改變而造成誤測。

找平精度

影響精度的因素

操作環境的溫度是最大的影響因素。尤其當溫度從地面朝著天花板逐漸改變時，極可能改變激光束的投射方向。

由于接近地面的溫差最大，所以最好把測量儀器安裝在三腳架上，並放置在測量場所的中央。

除了外來的影響因素之外，儀器本身的狀況（例如儀器摔落了或遭受強烈撞擊）也會影響找平精度。所以操作儀器之前，一定要先檢查儀器的精度。

如果在檢查時發現測量儀器的偏差超過最大極限。必須把儀器交給博世顧客服務處修理。

如果水平激光的找不後精度位在最大許可誤差的範圍中，則代表十字激光線段（垂直軸）的水平精度，也已經通過檢驗。

檢查水平的找平精度

檢查時要找兩道距離 20 米的牆 A 和牆 B，地板得結實平坦而且測量距離上不可以有障礙物。

- 使用三腳架把測量儀固定在靠近牆 A 的地方，您也可以把儀器放置在結實平坦的地面上。開動測量儀。

- 把水平的點狀激光投射在靠近儀器的牆 A 上，讓儀器找平。在投射于牆上的激光中心點打上記號（點 I）。

• 把測量儀旋轉 180 度，讓儀器找下，並在投射下牆 B 上的激光中心點打上記號（點 II）。
• 把儀器移近階 B（無須旋轉測量儀），開動測量儀，並讓儀器找不。

- 調整測量儀的高度 （借助三腳架，必要時得使用墊塊），讓激光中心點準確地投射在牆 B 的點 II 上。

• 把測量儀旋轉 180 度，但是不可改變測量儀的高度。讓測量儀找平，並在投射于牆 A 上的激光中心點上做記號（點 III）。盡量讓點 III 位在點 I 的正上方或正下方。
• 距離 d （牆 A 上點 I 和點 III 的差距），便是和第一道點狀激光比較之後的測量儀器的實際高度偏差。

重復這個測量過程來檢查其他兩道點狀激光。在開始每個測量過程之前，都必須將測量儀器各旋轉90°。

在測量距離為 2 × 20 米 = 40 米時的最大許可誤差為： 40 米 ±0.2 毫米 / 米 = ±8 毫米。

距離 d （點 I 和點 III 的差距），在接下來的三個測量過程中都不可以超過 8 毫米。

有關操作方式的指點

▶ 記號要打在激光點或激光線段的中央位置。激光點的大小或激光線段的寬度會隨著距離而改變。

使用激光靶工作

在工作環境條件不良以及測量距離遙遠時，使用激光靶14可以改善激光光束的能見度。

激光靶 14 上的反射部分，能夠改善激光的辨識度。如果使用激光靶的透明部分，也能夠從激光靶的背面看見激光。

使用三腳架工作 （附件）

三腳架是穩固而且能夠改變高度的測量底架。把測量儀器的 1/4" 三腳架接頭 7 撑入三腳架 17 上的螺桿中，或一般的三腳架中。如果把儀器安裝在一般的工地用三腳架上，則要使用 5/8" 的三腳架接頭 6。使用三腳架上的固定螺絲固定好測量儀器。

在開動測量儀器之前，先大略地調整好三腳架的位置。

使用通用支撑固定 （附件）

使用通用支架 13 可以將測量儀器固定在傾斜面、管子或能夠讓磁鐵吸附的材料上。通用支撐也可以充當地面三腳架，它可以減輕調整測量儀器高度的工作。

在開動測量儀器之前，先大略地調整好通用支架 13 的位置。

使用测量板工作 （附件）（参考插圖-8）

借助測量板 16，可以把地板上的激光記號點，或者把激光的高度轉載到牆上。

使用零而和刻度盤可以測量改變高度後的位移距離，並且把它轉載到其它的位置。因此不必重新調整測量儀的高度。

測量板 16 覆盖了反射膜，可以幫助操作者在遠距離或日照強烈的環境中辨識激光束。當您的視線與激光平行時，才能體會反射膜的加強激光功能。

248|中文

激光辨識鏡 （附件）

激光辨識鏡會過濾周圍環境的光線。因此激光束的紅光會顯得更亮。

激光辨識鏡不可以充電防護眼鏡。戴上激光辨識鏡之后，可以幫助您辨識激光，它並不能保護您免受激光輻射傷害。
不可以使用激光辨識鏡充當太陽眼鏡，也不可以戴著激光辨識鏡上街。激光辨識鏡不具備防止紫外線功能，而且會減弱您對顏色的辨識能力。

操作範例

一般性的指示

測量儀器要盡量擺放在待測量表面和待測量邊緣的附近。進行測量之前先讓儀器找平。

測量激光束或激光線段之間的距離，或者測量到下面或緣角的距離時，必須從兩個盡可能離得最遠的點開始測量（例如使用測量桿16）。

檢查垂直程度和水平程度 （參考插圖-DC）

檢查垂直程度時 （例如平面）先選擇有鉛垂十字功能的操作模式。在兩個點上測量激光線段十字交叉點和待檢驗面積之間的距離，如果兩個距離都相同，代表平面是垂直的。

檢查水平程度時，可以使用相同的方式測量水平的點狀激光和待檢查平面之間的距離。

轉載高度 （參考插圖-RE）

盡可能地把測量儀器安裝在三腳架17或支撐13.上，開動測量儀器之前，先大略地調整好三腳架或通用支架。將一道點狀激光投射到需要的高度上。轉動測量儀器讓它朝向待轉載的日標處，轉動時不可以改變儀器的高度。接著便可以把高度轉載到日標處，或檢查日標處的高度。

顯示和檢查直角 （參考插圖 6H）

檢查在水平方向 （例如兩個平面之間）上的直角時，要選擇有三個激光點的操作功能模式。調整測量儀器，先找出兩個點並且讓第一道點狀激光到牆 A 上兩個點的距離相同。接著檢查第二道點狀激光到牆 B 上兩個點的距離。如果這兩個點和激光束之間的距離是相等的，那麼兩個平面的夾角是成直角。

檢查在垂直方向 （例如兩個平面之間）上的直角時，要選擇一個有鉛垂十字功能的操作模式，並檢查A平面是否位在垂直的位置，以及B平面是否位在水平的位置。

把地板上的點（鉛垂線）轉載到天花板上（參考插圖 I-J）

選擇一個有鉛垂十字功能的操作模式。把下部的激光線段的激光十字交叉點對準即將轉載的點。接著在上部的激光線段投射在天花板上的激光十字交叉點上打記號，也可以采取同樣的方式把天花板上的點轉載到地面上。

在工地上安裝鐵架時，可以借助測量儀器上的兩塊磁鐵5，把儀器放置在已經安裝好的金屬條上。測量從激光線段的十字交叉點到金屬條邊緣的距離。接著再把這個距離轉載到天花板上或地板上的相對應的金屬條上。

畫直角 （參考插圖 K）

選擇操作模式"鉛垂十字和點狀激光”。把激光線段的十字交叉點對準參考點（即直角的起點），接著再沿著激光線段畫直角的兩個邊。

維修和服務

維修和清潔

使用附帶的保護套儲存和攜帶儀器。

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用潮湿、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。

務必定期清潔激光出口，清潔時不可以在出口殘留絨毛。雖然本公司生產的儀器在出廠之前都經過嚴格的品質檢驗，如果仍然發生故障，請將儀器交給博世電動工具公司授權的客戶服務處修理。不可以擅自打開測量儀器。

查詢和定購備件時，務必提供儀器銘牌上標示的 10 位數物品代碼。

將儀器送修之前，必須先把儀器放入防護套12中。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料

www.bosch-pt.com

博世顧客咨詢團隊非常樂意為您解答有關購買，使用和設定本公司產品及附件的問題。

台灣

德商美最時貿易股份有限公司

台灣分公司

台北市 10454 林森北路 380 號 9 樓

電話 : [phone]

傅真 : [phone]

客服專線 : 0800 051 051

原廠維修中心

桃園縣大園鄉中山南路 472 號

傳真 : [phone]

www.bosch-pt.com.tw

制造商地址：

羅伯博世有限公司

營業範圍電動工具

邮箱號碼 100156

70745 Leinfelden-Echterdingen (萊菲登-艾希德登)

Deutschland（德國）

處理廢棄物

必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。

蓄電池 / 電池 :

蓄電池 / 電池不可以丟棄在一般的家庭垃圾、火或水中。必須收集不用的蓄電池 / 電池，將它們送到資源回收中心，或者以符合環保要求的方式清除。

保留修改權。

250 | 한국어

안전 수칙
