GPL 5 C Professional - Лазерен измервател BOSCH - Безплатно ръководство за потребителя

Тип продукт	Лазерен далекомер
Марка	Bosch
Модел	GPL 5 C Professional
Максимален обхват	50 м
Точност	±2 mm
Мерни единици	mm, cm, m, ft/in
Функции за измерване	Разстояние, площ, обем, косвено измерване (Питагор), непрекъснато събиране/изваждане
Лазерен клас	2 (<1 mW) – защита на очите
Захранване	4 батерии AA 1,5 V
Автономия	Около 30 000 измервания
Автоматично изключване	След 5 минути
Екран	LCD 4 реда
Памет	Последните 10 измервания
Степен на защита	IP54 (защитен от прах и пръски)
Резба за статив	1/4 инч
Тегло	250 g (с батерии)
Размери	120 x 65 x 36 mm
Работна температура	-10 °C до +50 °C
Температура на съхранение	-20 °C до +60 °C
Поддръжка и почистване	Избършете обектива с мека и суха кърпа. Не използвайте разтворители.
Безопасност	Не насочвайте лъча към очите. Използвайте в клас 2. Съхранявайте на място, недостъпно за деца.
Резервни части и ремонтопригодност	Ремонт само от оторизиран сервиз. Няма части, ремонтируеми от потребителя.
Съдържание на кутията	Уред, батерии, гривна, транспортен калъф, ръководство за употреба

Често задавани въпроси - GPL 5 C Professional BOSCH

Как да сменя батериите на Bosch GPL 5 C Professional?

Отворете капака на отделението за батерии, намиращо се отзад на уреда. Извадете старите батерии и поставете 4 нови АА батерии, като спазвате полярността. Затворете капака.

Как да направя измерване на площ?

Натиснете бутона Функция, за да изберете режим за площ. Направете първо измерване на дължина, след това натиснете отново за ширина. Уредът автоматично изчислява площта.

Каква е точността на този уред?

Типичната точност е ±2 mm на целия обхват при благоприятни условия. Тя може да варира в зависимост от осветлението и характера на повърхността.

Какво да направя, ако уредът не показва нищо?

Проверете дали батериите са правилно поставени и достатъчно заредени. Ако екранът остане празен, сменете батериите. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти на Bosch.

Как да използвам косвеното измерване (Питагор)?

Активирайте режим Питагор. Измерете първо разстояние (напр. видима височина), след това второ наклонено разстояние. Уредът автоматично изчислява недостъпното разстояние (напр. височина на стена).

Как да почистя обектива на далекомера?

Използвайте мека и суха кърпа, за да избършете внимателно лещите. Никога не използвайте химически препарати, разтворители или абразивни кърпи.

Уредът водоустойчив ли е?

Той има защита IP54 срещу прах и пръски. Не е предназначен за потапяне във вода. Избягвайте продължително излагане на дъжд.

Как да настроя мерната единица?

Задръжте натиснат бутона Единица за няколко секунди. Екранът показва наличните единици: mm, cm, m, ft/in. Отпуснете, когато желаната единица започне да мига.

Колко време издържат батериите?

С нови алкални батерии автономията е около 30 000 измервания при нормална употреба. Автоматичното изключване след 5 минути спестява енергия.

Какво да направя при грешка 'Err' на екрана?

Код Err показва невалидно измерване (твърде отразяваща, твърде тъмна или извън обхвата цел). Насочете се към по-подходяща повърхност или намалете разстоянието. Ако грешката продължава, рестартирайте уреда.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GPL 5 C Professional BOSCH

Български ...... Страница 179

Srpski....Strana 188

Slovensko....Stran 196

Hrvatski ...... Stranica 204

Указания за безопасна работа

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете внимателно всички указания. Не допускайте предупредителните табелки върху

измервателния уред да станат нечетливи. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУР- НО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облаъчване.
▶ Измервателният уред се доставя с предупредителна табелка на английски език (означена на изображението на измервателния уред на графичната страница с номер 10).

Лазерно лъчение от клас 2 не гледайте срещу лазерния лъч IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Преди пускане в експлоатация залепете върху английския текст включената в окомплектовката лепенка на Вашия език.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.

He използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.

▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.

▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.

Не поставяйте измервателния уред и лазерната мерителна плоча 14 в близост до сърдечни стимулатори. Вследствие на магнитите на измервателния уред и на лазерната мерителна плоча се създава поле, което може да увреди дейността на сърдечни стимулатори.

Дръжте измервателния уред и лазерната мерителна плоча 14 на разстояние от магнитни носители на информация и чувствителни на магнитни полета уреди. Вследствие на действието на магнитите на измервателния уред и на лазерната мерителна плоча може да се стигне до невъзвратима загуба на информация.

Функционално описание

Моля, отворете разгъвашата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии, както и на коти.

Информация за излъчван шум

Определеното ниво на звуковото налягане А на сигналния звук на разстояние 1 метър възлиза на 80 dB(A).

Не дръжте уреда в близост до ушите си!

180 | Български

Технически данни

Точков лазер GPL 5 C
	Professional
Каталожен номер	3 601 K66 3..
Работен диапазон1)
– хоризонтални точкови лъчи	30 m
– кръстосани лазерни линии нагоре	10 m
– лазерни линии нагоре	7 m
– кръстосани лазерни линии надолу	5 m
– лазерни линии надолу	3 m
Точност на нивелиране	±0,2 mm/m
Ъглова точност (90°)
– точкови лъчи	±0,4 mm/m
– отвесни кръстосани линии	±0,4 mm/m
Диапазон на автоматично нивелиране, типично	± 4°
Време за автоматично нивелиране, типично	<4 s
Работен температурен диапазон	-10 °C ... +40 °C
Температурен диапазон за съхраняване	-20 °C ... +70 °C
Относителна влажност на въздуха, макс.	90 %
Клас лазер	2
Тип лазер	635 nm, <1 mW
C6	1
Отвор за монтиране към статив	1/4", 5/8"
Батерии	4 x 1 , 5 V L R 6 ( A A )
Продължителност на работа при режим на работа
– отвесни кръстосани линии и лазерни точки	9 h
– лазерни точки	20 h
– отвесни кръстосани линии и преден лъч	12 h
Маса съгласно EPTA-Procedure 01/2003	0,6 kg
Габаритни размери	146 x 57 x 119 mm
Вид защита	IP 54 (защитен от проникване на прах ина вода при напръскване)
1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък.Моля, обърнете внимание на каталогния номер на табелката на измервателния уред, търговските наименованиямогат в някои случаи да бъдат променяни.За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 11 на табелката му.

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

1 Отвор за изходящия лазерен лъч
2 Бутон за режима на работа
3 Символ за изтощени батерии
4 Пусков прекъсвач
5 Магнити
6 Гнездо за монтиране към статив 5/8"
7 Гнездо за монтиране към статив 1/4"
8 Бутон за застопоряване на капака на гнездото за батерии
9 Капак на гнездото за батерии

10 Предупредителна табелка за лазерния лъч

11 Сериен номер

12 Предпазна чанта

13 Универсална стойка*

14 Лазерна мерителна плоча

15 Очила за наблюдаване на лазерния лъч*

16 Измервателна плочка с поставка*

17 Статив*

* Изобразените на фигурите или описани в ръководството за експлоатация допълнителни приспособления не са включени в окомплектовката.

Монтиране

Поставяне/смяна на батериите

Препоръчва се за работа с измервателния уред да се ползват alkalно-манганови батерии.

За отваряне на капака на гнездото за батерии

9 преместете бутона 8 в посоката, указана със стрелка, и отворете капака на гнездото за батерии. Поставете батериите. При това внимавайте за правилната им полярност, означена на изображението от вътрешната страна на гнездото за батерии.

Когато батериите се изтощят, се излъчва еднократен звуков сигнал с продължителност 5 s. Предупредителният индикатор за батериите 3 започва да мига с червена светлина. Измервателният уред може да работи още не повече от 2 часа.

Ако при включване на измервателния уред батериите са слаби, предупредителният звуков сигнал с продължителност 5 s се чува непосредствено при включването.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.

Работа с уреда

По време на работа с измервателния уред при настъпването на определени обстоя-телства прозвучават силни звукови сигнали. Затова дръжте измервателния уред далеч от ушите си, респ. от други лица. Силният звуков сигнал може да увреди слуха.

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.

He излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.

Избягвайте резки удари или падане на измервателния уред. След силни външни механични въздействия върху измервателния уред, преди да продължите работа, винаги трябва да изпълнявате процедурата по проверка на точността му (вижте раздела «Точност на нивелиране»).

Kogato preнасяте уреда, предварително го изключвайте. Когато уредът е изключен, модуът за колебателните движения се застопорява автоматично; в противен случай при силни вибрации той може да бъде повреден.

182 | Български

Включване и изключване

За включване на измервателния уред пре- местете пусковия прекъсвач 4 до позицията, означена с « 🚗 o n » . Непосредствено включване измервателният уред излъчва лазерни лъчи през отворите 1.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

За изключване на измервателния уред пре- местете пусковия прекъсвач 4 до позицията «off». При изключване модульт за колебателни движения се блокира автоматично.

При преминаване на максимально допустимата температура от 40 °C уредът се изключва за предпазване на лазерния диод. След охлаждане измервателният уред е отново готов за работа и може да бъде включен.

Деактивиране на автоматичното изключване

Ако прибл. 30 min не бъде натиснат бутон на измервателния уред, за предпазване на батериите измервателният уред се изключва автоматично.

За да включите повторно измервателния уред след автоматично изключване, можете или да преместите пусковия прекъсвач 4 първо до позиция «off» и след това отново да включите измервателния уред, или да натиснете еднократно бутона за избор на режим на работа 2.

За да деактивирате автоматичното изключване, задръжте бутона за избор на режим на работа 2 натиснат най-малко в продължение на 3 s (при включен измервателен уред). Когато автоматичното изключване се деактивира, лазерните лъчи примигват кратко за потвърждение.

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

За да активирате автоматичното изключване, изключете и отново включете измервателния уред.

Деактивиране на звуковата сигнализация

След включване на измервателния уред звуковата сигнализация винаги е активирана.

За деактивиране на звуковата сигнализация изключете измервателния уред. Натиснете бутона за избор на режим 2 и, като включите измервателния уред, задръжте бутона натиснат най-малко за 1 s. За потвърждаване на деактивирането на звуковата сигнализация се излъчват три кратки звукови сигнала.

За активиране на звуковата сигнализация изключете измервателния уред и го включете отново, без да държите бутона за избор на режим 2 натиснат.

Режими на работа

Измервателният уред може да работи в три режима на работа, които могат да бъдат сменяни по всяко време:

– Отвесни кръстообразни лъчи и лазерни точки: Измервателният уред излъчва по две кръстосани лазерни линии нагоре и надолу, както и три хоризонтални точкови лъча.

– Лазерни точки: Измервателният уред излъчва три хоризонтални точкови лъча.

– Отвесни кръстообразни лъчи и преден точков лъч: Измервателният уред излъчва по две кръстосани лазерни линии нагоре и на-долу, както и един хоризонтален точков лъч.

Точковите лъчи са разположени под 90° един спрямо друг, лазерните линии също се кръстосват под ъгъл 90°. Точковите лъчи и лазерните линии преминават перпендикулярно едни над други.

След включване измервателният уред се намира в режим на работа «Отвесни кръстообразни лъчи и лазерни точки». За да смените режима на работа, натиснете бутона 2.

Работа със системата за автоматично нивелиране

Поставете измервателния уред на хоризонтална здрава основа, захванете го на универсалната стойка 13 или на статив 17.

След включване системата за автоматично нивелиране изравнява отклонения от хоризонталата в рамките на дипазона от ±4°. Лазерните точки, респ. лазерните линии престанат да се движат, процесът на автоматично нивелиране е приключил.

Ако автоматичното нивелиране не е възможно, напр. защото повърхността, върху която е поставен уредът, се отклонява от хоризонталата повече от 4°, лазерните линии започват да мигат. При активирана звукова сигнализация се чува бързо повтарящ се звуков сигнал в продължение най-много на 30 s. В рамките на 10 s след включване тази аларма е деактивирана, за да бъде възможно поставянето на измервателния уред.

Поставете измервателния уред хоризонтално и изчакайте автоматичното му нивелиране. Когато измервателният уред бъде поставен подъгъл в рамките на диапазона на автоматично нивелиране ±4°, лазерните лъчи започват да светят непрекъснато и звуковият сигнал се изключва.

При вибрации или промяна на положението по време на работа измервателният уред автоматично се нивелира отново. След приключване на нивелирането проверете позицията на лазерните лъчи по отношение на референтни точки, за да избегнете грешки вследствие на отместване на уреда.

Точност на нивелиране

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Тъй като градиентът на температурата в близост до пода е най-голям, по възможност трябва да монтирате уреда на стандартен статив и да го поставите в средата на работната повърхност.

Наред с външните влияния отклонения на результатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му.

Ако при някоя от проверките измервателният уред надхвърли максимально допустимото отклонение, той трябва да бъде ремонтиран в оторизиран сервис за електроинструменти на Бош.

Ако точността на нивелиране на хоризонталните лазерни лъчи е в рамките на максимально допустимото отклонение, с това е гарантирана и точността на нивелиране на кръстосаните лазерни линии (отвесна ос).

Проверка на точността на нивелиране

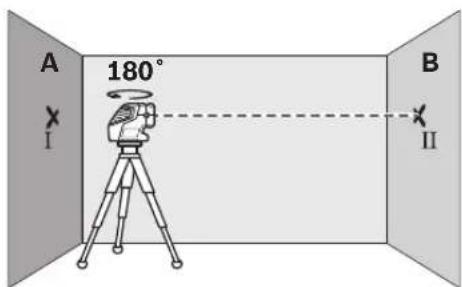

За проверката се нуждаете от свободна зона за измерване между две стени А и В върху твърда основа с дължина прибл. 20 m.

– Монтирайте измервателния уред на статив и го поставете в близост до стената А или го поставете на равна стабилна основа. Включете измервателния уред.

- Насочете един хоризонтален точков лъч към близката стена А. Изчакайте измервателният уред да се нивелира. Маркирайте центъра на лазерната точка на стената (точка 1).

184 | Български

– Завъртете измервателния уред на 180°, изчакайте го да се нивелира и маркирайте центъра на петното на лазерния лъч на срещуположната стена В (точка II).
– Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.

– Подравнете лазерния лъч по височина така (с помощта на статива или чрез подлагане), че центърът на петното му върху стената В да съвпада точно с направената преди това маркирана точка II.

– Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте го да се нивелира и маркирайте центъра на лазерния лъч на стената А (точка III). При това внимавайте точка III да е по възможност вертикално над, респ. под точка I.

- Разликата d на двете маркирани точки I и III на стената A дава действителното отклонение по височина на измервателния уред за първия точков лъч.

Повторете процеса на измерване за другите два точкови лъча. За целта преди започване на измерването завъртайте измервателния уред на по 90°.

Следователно разликата d между точките I и III при всяко едно от трите измервания не трябва да е повече от 8 mm.

Указания за работа

▶ Винаги маркирайте центъра на лазерната точка, респ. на лазерната линия. С разстоянието големината на лазерната точка, респ. на лазерната линия се променя.

Работа с лазерната мерителна плочка

Лазерната мерителна плоча 14 подобрява видимостта на лазерния лъч при неблагоприятни работни условия и по-големи разстояния.

Отразяващата половина на лазерната мерителна плоча 14 подобрява видимостта на лазерната линия, а през прозрачната половина лазерната линия може да се види и от обратната страна на лазерната мерителна плоча.

Работа със статив (допълнително приспособление)

Използването на статив осигурява стабилна основа с възможност за изместване по височина. Поставете измервателния уред с резбовия отвор 1/4" 7 върху присъединителния винт на статива 17 или на обикновен триножник за фотоапарат. За монтирането към стандартен строителен триножник използвайте резбовия отвор 5/8" 6. Затегнете измервателния уред със застопоряващия винт на статива.

Преди да включите измервателния уред, насочете статива грубо.

Монтиране с универсалната стойка (допълнително приспособление)

С помощта на универсалната стойка 13 можете да захважате измервателния уред напр. към вертикални повърхности, тръби или намагнетизиращи се материали. Универсалната стойка е подходяща също така и за поставяне на пода и облекчава настройването по височина на измервателния уред.

Преди да включите електроинструмента, у настройте грубо универсалната стойка 13.

Работа с мерителната плочка (допълнително приспособление) (вижте фигури А -В)

С помощта на мерителната плочка 16 можете да пренесете лазерния маркер на пода, респ. височината на лазерния лъч на стенета.

С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от пре- цизно настройване на измервателния уред на височината, която трябва да нанесете.

Мерителната плочка 16 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч фильтрират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение.

Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Примери

Общи указания

Винаги поставяйте измервателния уред близо до повърхността или ръба, които трябва да бъдат проверявани, и преди започване на всяко измерване изчаквайте да завърши автоматичното нивелиране.

Измервайте разстоянията между лазерния лъч, респ. лазерната линия и повърхност или ръб (напр. с мерителна летва 16) винаги в две точки отдалечени възможно най-много една от друга.

Проверка на вертикали и хоризонтали (вижте фигури C-D)

За проверката на вертикали (напр. стени) изберете един от режимите с отвесни кръсто- сани линии. Измерете в две TOЧИ разSTОЯНИЕTO мeежду TOЧКАТА НА ПЕСИЧАНЕ НА ЛAZERNITE ЛINIII и пOVERРЯВANATA ПОВЪРХНОСТ. АКО ДВete разSTОЯНЯ СА EДNAКВИ, ПОВЪРХНОСТТА E верTKALHA.

За проверката на хоризонтала проверете по аналогичен начин разстоянието между един хоризонтален точков лъч и проверяваната повърхност.

Пренасяне на коти (вижте фигури E-F)

Монтирайте измервателния уред по възможност на статив 17 или на универсалната стойка 13. Преди да включите измервателния уред, насочете грубо статива, респ. стойката. Насочете един от точковите лъчи на желаната височина. Завъртете измервателния уред към мястото, където ще пренасяте котата, без да променяте височината и маркирайте, респ. проверете височината.

186 | Български

Разчертаване и проверка на прави ъгли (вижте фигури G-H)

За проверката на прави ъгли в хоризонтална равнина (напр. между две повърхности) измерете един от режимите с три лазерни точки. Насочете измервателния уред така, че разстоянието между повърхността А и първия лъч в две точки на измерване да е равно. Проверете разстоянието между повърхността В и втория лазерен лъч в две точки. Ако разстоянието е също така равно, двете повърхности са под прав ъгъл една спрямо друга.

За проверка на прав ъъгъл във вертикална равнина изберете един от режимите с отвесни кръстосани лъчи и проверете, дали повърхността А е перпендикулярна, а повърхността В – съответно хоризонтална.

Пренасяне на точка от пода (отвес) на тавана (вижте фигури I-J)

Изберете един от режимите с отвесни кръсто- сани лъчи. Насочете точката на пресичане на долните лазерни линии към пренасяната точка. Маркирайте точката на пресичане на горните лазерни линии на тавана. По аналоги- чен начин могат да бъдат пренасяни точки от тавана върху пода.

При монтиране на метални профили за сухо строителство захванете измервателния уред с двата магнита 5 към вече монтиран профил. Измерете разстоянието от пресечната точка на лазерните линии до ръба на профила. Пренесете разстоянието към срещуположния метален профил на тавана, респ. на пода.

Маркиране на прави ъгли (вижте фиг. К)

Изберете режим на работа «Отвесни кръсто- сани лазерни линии и лазерни точки». Подрав- нете измервателния уред, като използвате пресечната точка на лазерните линии, спрямо референтна точка, която трябва да бъде пета на правия ъгъл. По продължение на лазерните линии маркирайте двете рамена на ъгъла.

Поддържане и сервис

Поддържане и почистване

Съхранявайте и пренасяйте уреда само във включената в окомплектовката предпазна чанта.

Подържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхнос-тите на изхода на лазерния лъч и внимавайте да не остават власинки.

Ако въпреки прецизното производство и внимателно изпитване измервателният уред се повреди, ремонтът трябва да бъде извършен в оторизиран сервис за електроинструменти на Бош. Не се опитвайте да отваряте измервателния уред.

Моля, когато се обръщате към представители- те на Бош с въпроси и когато поръчвате резервни части, непременно посочвайте 10-цифрения каталожен номер от табелката на измервателния уред.

При необходимост от ремонт предоставяйте измервателния уред в чантата 12.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Тел.: [phone]

Teʌ.: [phone]

Измервателния уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте уреда при битовите отпадъци!

Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани електрически и електронни устройства и утвърждаването й

като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Не изхвърляйте акумулаторни или обикновени батерии при битовите отпадъци, не ги хвърляйте в огън или във водни хранилища. Акумулаторни и обикновени батерии трябва да бъдат събирани и, рециклирани или изхвърляни по начин, опазващ околната среда.

Само за страни от ЕС:

Съгласно Директива 91/157/ЕИО дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.

Правата за изменения запазени.

188 | Srpski

Uputstva o sigurnosti

Sva uputstva se moraju čitati, da bi sa alatom radili bez opasnosti i sigurno. Nikada nemojte da tablice sa opomenom na mernom alatu budu nečitljive. DOBRO ČUVAJTE OVA UPUTSTVA.

• Oprez – ako se koriste drugi uredjaji za rad ili podešavanje od onih koji su ovde navedeni, ili izvode drugi postupci, može ovo voditi eksplozijama sa zračenjem.
  ▶ Merni alat se isporučuje sa pločicom upozorenja na engleskom jeziku (na slici mernog alata, na stranici sa slikama označena je sa brojem 10).

Lasersko zračenje klase 2

ne gledajte u zrak

IEC 60825-1:2007-03 <1 mW, 635 nm

▶ Prelepite engleski tekst tablice sa opomenom pre prvog puštanja u rad sa isporučenom nalepnicom na Vašem jeziku.
▶ Ne upravljajte laserski zrak na osobe ili životinje i ne gledajte sami u laserski zrak. Ovaj merni alat proizvodi lasersko zračenje klase lasera 2 prema IEC 60825-1. Na taj način možete zaslepiti osobe.
▶ Ne koristite laserske naočare za posmatranje kao zaštitne naočare. Laserske naočare za posmatranje služe za bolje prepoznavanje laserskog zraka, one ne štite od laserskog zračenja.
▶ Ne upotrebljavajte laserske naočare za posmatranje kao naočare za sunce ili u putnom saobraćaju. Laserske naočare za posmatranje ne pružaju punu UV zaštitu i smanjuju opažanje boja.
▶ Neka Vam merni alat popravlja stručno osoblje i samo sa originalnim rezervnim delovima. Time se obezbedjuje, da sigurnost mernog alata ostaje sačuvana.
