Tipo di prodotto	Telemetro laser
Marca	Bosch
Modello	GPL 5 C Professional
Portata massima	50 m
Precisione	±2 mm
Unità di misura	mm, cm, m, ft/in
Funzioni di misura	Distanza, area, volume, misura indiretta (Pitagora), addizione/sottrazione continua
Classe laser	2 (<1 mW) – proteggere gli occhi
Alimentazione	4 pile AA 1,5 V
Autonomia	Circa 30.000 misurazioni
Spegnimento automatico	Dopo 5 minuti
Schermo	LCD 4 righe
Memoria	Ultime 10 misurazioni
Grado di protezione	IP54 (protetto contro polvere e spruzzi)
Filettatura treppiede	1/4 pollice
Peso	250 g (con pile)
Dimensioni	120 x 65 x 36 mm
Temperatura di funzionamento	-10 °C a +50 °C
Temperatura di stoccaggio	-20 °C a +60 °C
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Non dirigere il raggio verso gli occhi. Utilizzare in classe 2. Tenere fuori dalla portata dei bambini.
Ricambi e riparabilità	Riparazione solo da centro assistenza autorizzato. Nessuna parte riparabile dall'utente.
Contenuto della confezione	Apparecchio, pile, cinghia, custodia, manuale di istruzioni

Domande frequenti - GPL 5 C Professional BOSCH

Come cambiare le pile del Bosch GPL 5 C Professional?

Aprire il coperchio del vano pile situato sul retro dell'apparecchio. Rimuovere le pile usate e inserire 4 pile AA nuove rispettando la polarità. Richiudere il coperchio.

Come effettuare una misura di area?

Premere il tasto Funzione per selezionare la modalità area. Effettuare una prima misura di lunghezza, quindi premere di nuovo per la larghezza. L'apparecchio calcola automaticamente l'area.

Qual è la precisione di questo apparecchio?

La precisione tipica è di ±2 mm su tutta la portata, in condizioni favorevoli. Può variare in base all'illuminazione e alla natura della superficie.

Cosa fare se l'apparecchio non visualizza nulla?

Verificare che le pile siano installate correttamente e sufficientemente cariche. Se lo schermo rimane vuoto, sostituire le pile. Se il problema persiste, contattare il servizio assistenza Bosch.

Come utilizzare la misura indiretta (Pitagora)?

Attivare la modalità Pitagora. Misurare una prima distanza (es: altezza visibile), quindi una seconda distanza inclinata. L'apparecchio calcola automaticamente la distanza inaccessibile (es: altezza di un muro).

Come pulire l'obiettivo del telemetro?

Usare un panno morbido e asciutto per pulire delicatamente la lente. Non usare mai prodotti chimici, solventi o panni abrasivi.

L'apparecchio è impermeabile?

Possiede una protezione IP54 contro polvere e spruzzi. Non è progettato per l'immersione in acqua. Evitare l'esposizione prolungata alla pioggia.

Come impostare l'unità di misura?

Tenere premuto il tasto Unità per alcuni secondi. Lo schermo mostra le unità disponibili: mm, cm, m, ft/in. Rilasciare quando l'unità desiderata lampeggia.

Quanto dura la batteria?

Con pile alcaline nuove, l'autonomia è di circa 30.000 misurazioni in uso normale. Lo spegnimento automatico dopo 5 minuti risparmia energia.

Cosa fare in caso di errore 'Err' sullo schermo?

Un codice Err indica una misura non valida (bersaglio troppo riflettente, troppo scuro o fuori portata). Mirare a una superficie più adatta o ridurre la distanza. Se l'errore persiste, riavviare l'apparecchio.

MANUALE UTENTE GPL 5 C Professional BOSCH

Tronjima, Piedine Camiati

È obbligatorio leggere completa- mente le istruzioni in modo di esse- re in grado di operare con lo stru- mento di misura senza nessun pericolo e con sicurezza. Mai rendere illeggibili le targhette di pericolo applicate allo strumento di misura. CUSTODIRE AC-CURATAMENTE LE PRESENTI ISTRUZIONI.

• Attenzione - In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa.
  Lo strumento di misura viene fornito con un cartello di avvertimento in lingua inglese (contrassegnato nell'illustrazione dello strumento di misura sulla pagina grafica con il numero 10).

Raggio laser Classe 2 non guardare nel raggio IEC 60825-1:2007-03 <1 mW, 635 nm

Prima della prima messa in funzione incollare l'etichetta fornita in dotazione con il testo nella Vostra lingua sopra al testo in inglese della targhetta di pericolo.
Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser. Questo strumento di misura genera un raggio laser della classe laser 2 conforme alla norma IEC 60825-1. Vi è dunque il pericolo di abbagliare altre persone.
Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.

Non portare lo strumento di misura ed il pannello di puntamento per raggio laser 14 in prossimità di pace-maker. Tramite i magneti dello strumento di misura e del pannello di puntamento per raggio laser viene generato un campo che può pregiudicare il funzionamento di pace-maker.

Tenere lo strumento di misura ed il pannello di puntamento per raggio laser 14 lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione dei magneti dello strumento di misura e del pannello di puntamento per raggio laser possono verificarsi perdite irreversibili di dati.

Descrizione del funzionamento

Si prega di aprire il risvolto di copertina su cui si trova raffigurato schematicamente lo strumento di misura e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

Lo strumento di misura è idoneo per il rilevamento ed il controllo di linee orizzontali e verticali nonchè di punti di filo a piombo.

Informazione sulla rumorosità

Il livello di pressione acustica stimato A del segnale acustico ad un metro di distanza ammonta a 80 dB(A).

Non tenere mai lo strumento di misura direttamente vicino all'orecchio!

54 | Italiano

Dati tecnici

Laser puntiforme GPL 5 C
	Professional
Codice prodotto	3 601 K66 3..
Campo operativo1)
- raggi puntiformi orizzontali	30 m
- punto di incrocio linee laser verso l'alto	10 m
- linee laser verso l'alto	7 m
- punto di incrocio linee laser verso il basso	5 m
- linee laser verso il basso	3 m
Precisione di livellamento ±0,2 mm/m
Precisione dell'angolo (90°)
- raggi puntiformi	±0,4 mm/m
- croci filo a piombo	±0,4 mm/m
Campo di autolivellamento tipico	± 4°
Tempo di autolivellamento tipico	<4 s
Temperatura di esercizio	-10 °C ... +40 °C
Temperatura di magazzino	-20 °C ... +70 °C
Umidità relativa dell'aria max.	90 %
Classe laser	2
Tipo di laser	635 nm, <1 mW
C_6	1
Attacco treppiede	1/4", 5/8"
Batterie	4 x 1,5 V LR6 (AA)
Autonomia con modo operativo
- Croci filo a piombo e punti laser	9 h
- P u n t i l a s e r	20 h
- Croci filo a piombo e punto anteriore	12 h
Peso in funzione della EPTA-Procedure 01/2003	0,6 kg
Misure	146 x 57 x 119 mm
Tipo di protezione	IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua)

1) Il campo operativo può subire delle riduzioni dovute a sfavorevoli condizioni ambientali (p. es. esposizione diretta ai raggi solari).
Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura perché le denominazioni commerciali dei singoli strumenti di misura possono variare.
Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 11 riportato sulla targhetta di costruzione.

Italiano | 55

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.

1 Uscita del raggio laser
2 Tasto per la selezione del modo operativo
3 Indicatore dello stato delle batterie
4 Interruttore di avvio/arresto
5 Magneti
6 Attacco treppiede 5/8"
7 Attacco treppiede 1/4"
8 Bloccaggio del coperchio del vano batterie
9 Coperchio del vano batterie

10 Targhetta di indicazione di pericolo del raggio laser

11 Numero di serie

12 Astuccio di protezione

13 Supporto universale*

14 Pannello di puntamento per raggi laser

15 Occhiali per la visualizzazione del laser*

16 Piastra di misurazione con piedino*

17 Treppiede*

* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Montaggio

Applicazione/sostituzione delle batterie

Per il funzionamento dello strumento di misura si consiglia l'impiego dei batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 9 spingere il bloccaggio 8 in direzione della freccia ed aprire il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione riportata sul lato interno del coperchio del vano batterie.

Quando le batterie sono quasi scariche, suona un unico segnale acustico della durata di 5 s. L'indicatore dello stato delle batterie 3 lampeggia permanentemente in rosso. Lo strumento di misura può essere fatto funzionare ancora per meno di 2 h.

Se all'accensione dello strumento di misura le batterie sono quasi scariche, il segnale acustico suona per 5 s subito dopo l'accensione dello strumento di misura stesso.

Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.

In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure e si possono scaricare.

Uso

Messa in funzione

Durante il funzionamento dello strumento di misura in determinate condizioni vengono emessi forti segnali acustici. Per questa ragione tenere l'apparecchio di misura lontano dall'orecchio o da altre persone. Il forte segnale acustico può danneggiare l'udito.
▶ Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura.
Evitare urti violenti oppure cadute dello strumento di misura. Nel caso in cui lo strumento di misura abbia subito forti influssi esterni, prima di rimetterlo in funzione è necessario eseguire prima un controllo della precisione (vedere «Precisione di livellamento»).
Durante il trasporto spegnere lo strumento di misura. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Accensione/spegnimento

Per accendere lo strumento di misura spingere l'interruttore di avvio/arresto 4 in posizione

« o n » . Subito dopo l'accensione, lo to di misura emette raggi laser dalle uscite 1.

Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori.

Per spegnere lo strumento di misura spingere l'interruttore di avvio/arresto 4 in posizione «off». Spegnendo lo strumento l'unità oscillante viene bloccata.

Superando la temperatura massima d'esercizio ammessa, pari a 40 °C lo spegnimento automatico interviene a protezione del diodo al laser. Dopo la fase di raffreddamento lo strumento di misura è di nuovo pronto per l'esercizio e può essere nuovamente acceso.

Disattivazione del sistema di disinserimento automatico

Se per ca. 30 min non viene premuto alcun tasto sullo strumento di misura, lo stesso si spegne automaticamente per proteggere le batterie.

Per accendere di nuovo lo strumento di misura dopo il disinserimento automatico, è possibile o spingere l'interruttore di avvio/arresto 4 prima in posizione «off» e quindi accendere di nuovo lo strumento di misura oppure premere una volta il tasto per la selezione del modo operativo 2. Per disattivare il sistema di disinserimento automatico, tenere premuto per almeno 3 s (con strumento di misura acceso) il tasto per la selezione del modo operativo 2. Se il sistema di disinserimento automatico è disattivato, i raggi laser lampeggiano brevemente per la conferma.

Non lasciare mai lo strumento di misura senza custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser.

Per attivare il sistema di disinserimento automatico, spegnere lo strumento di misura e riaccenderlo.

Disattivazione del segnale acustico

All'accensione dello strumento di misura il segnale acustico è sempre attivato.

perma disattivazione del segnale acustico spegnere lo strumento di misura. Tenere premuto per almeno 1 s il tasto per la selezione del modo operativo 2 mentre lo strumento di misura viene acceso di nuovo. Per la conferma della disattivazione del segnale acustico vengono emessi tre segnali acustici brevi.

Per l'attivazione del segnale acustico spegnere lo strumento di misura e riaccenderlo senza pre- mere il tasto per la selezione del modo opera- tivo 2.

Modi operativi

Lo strumento di misura dispone di tre modi operativi, tra i quali è possibile commutare in ogni momento:

- Croci filo a piombo e punti laser: Lo strumento di misura genera due linee laser incrociate verso l'alto e due verso il basso nonché tre raggi puntiformi orizzontali.

- Punti laser: Lo strumento di misura genera tre raggi puntiformi orizzontali.

- Croci filo a piombo e punto anteriore: Lo strumento di misura genera due linee laser incrociate verso l'alto e due verso il basso nonché un raggio puntiforme orizzontale in avanti.

I raggi puntiformi procedono uno verso l'altro con un angolo di 90°, anche le linee laser si incrociano con un angolo di 90°. I raggi puntiformi e le linee laser procedono uno sull'altra verticalmente.

Dopo l'accensione l'apparecchio di misura si trova nel modo operativo «Croci filo a piombo e punti laser». Per cambiare il modo operativo, premere il tasto per la selezione del modo operativo 2.

Utilizzo del sistema di autolivellamento

Posizionare lo strumento di misura su un supporto stabile ed orizzontale, fissarlo sul supporto 13 oppure sul treppiede 17.

Dopo l'accensione il sistema di autolivellamento livella automaticamente asperità all'interno del campo di autolivellamento di ± 4°. L'operazione di livellamento è terminata non appena i punti laser e le linee laser non si muovono più.

Italiano | 57

Qualora non fosse possibile l'operazione automatica di livellamento, p.es. poiché la superficie di appoggio dello strumento di misura differisce di oltre 4º rispetto alla linea orizzontale, i raggi laser iniziano a lampeggiare. In caso di segnale acustico attivato, un segnale acustico suona per massimo 30 s con frequenza veloce. Entro 10 s dall'accensione questo allarme è disattivato per consentire la preparazione dello strumento di misura.

Posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento. Non appena lo strumento di misura si trova all'interno del campo di autolivellamento di ± 4°, i raggi laser si illuminano permanentemente e viene disinserito il segnale acustico.

In caso di urti oppure cambiamenti di posizione durante il funzionamento, lo strumento di misura viene nuovamente livellato automaticamente. Dopo il livellamento controllare la posizione dei raggi laser relativamente ai punti di riferimento per evitare errori causati da uno spostamento dello strumento di misura.

Precisione di livellamento

Fattori che influenzano la precisione

L'influenza più significativa è quella esercitata dalla temperatura ambientale. In modo particolare le differenze di temperatura che dal basso vanno verso l'alto possono disturbare le funzioni del laser.

Dato che la stratificazione della temperatura nelle vicinanze del terreno raggiunge i livelli massimi, lo strumento di misura deve essere montato possibilmente su un treppiede comunemente esistente in commercio ed essere posizionato nel centro della superficie di lavoro.

Oltre ad effetti esterni vi possono essere anche influenze legate allo strumento (come p.es. cadute violente oppure urti) che possono comportare divergenze. Per questo motivo, prima di iniziare a lavorare, controllare ogni volta il livello di precisione dello strumento di misura.

Qualora durante uno dei controlli lo strumento di misura dovesse superare le differenze massime, farlo riparare da un servizio di assistenza clienti Bosch.

Se la precisione di livellamento dei raggi laser orizzontali si trova entro la deviazione massima ammessa, è conseguentemente controllata anche la precisione di livellamento delle linee laser incrociate (asse verticale).

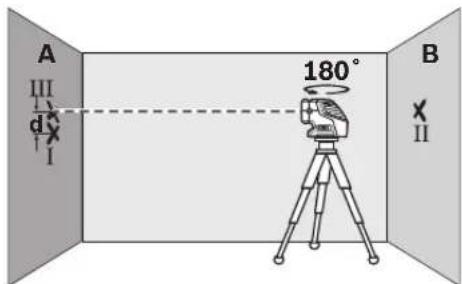

Controllo della precisione di livellamento orizzontale

Per il controllo è necessario un tratto libero di misura di 20 m su base fissa tra due pareti A e B.

- Montare lo strumento di misura vicino alla parete A su un treppiede, oppure posizionarlo su una base stabile e piana. Accendere lo strumento di misura.

- Dirigere un raggio puntiforme orizzontale sulla vicina parete A. Far effettuare l'operazione di livellamento dello strumento di misura. Marcare il centro del punto laser sulla parete (Punto 1).

- Ruotare lo strumento di misura di 180°, far eseguire l'operazione di livellamento e marcare il centro del punto del raggio laser alla contrapposta parete B (Punto II).

- Installare lo strumento di misura - senza girarlo - vicino alla parete B, accenderlo e lasciare che esegua l'operazione di livella- mento.

- Regolare lo strumento di misura in altezza (tramite il treppiede oppure, se il caso, applicandovi sotto degli spessori), in modo tale che il centro del punto del raggio laser arrivi a colpire esattamente il punto II precedente-mente marcato sulla parete B.

• Ruotare lo strumento di misura di 180°, senza modificarne l'altezza. Fare effettuare l'operazione di livellamento e marcare il centro del punto del raggio laser sulla parete A (Punto III). Prestare attenzione affinché il punto III si trovi possibilmente verticale sopra oppure sotto il punto I.
• La differenza d di entrambi i punti marcati I e III sulla parete A indica la deviazione dell'altezza effettiva dello strumento di misura per il primo raggio puntiforme.

Ripetere l'operazione di misurazione per gli altri due raggi puntiformi. Per effettuare questa operazione prima dell'inizio di ogni misurazione ruotare sempre lo strumento di misura di 90°.

Sul tratto di misura di 2 x 20 m = 40 m la deviazione ammessa può essere al massimo: 40 m x ±0,2 mm/m = ±8 mm.

La differenza d tra i punti 1 e III può essere pertanto, per ogni singola operazione delle tre operazioni di misurazione, al massimo di 8 mm.

Indicazioni operative

Per la marcatura utilizzare sempre solamente il centro del punto laser o della linea laser. La dimensione del punto laser e la larghezza della linea laser variano con la distanza.

Lavorare con il pannello di puntamento per raggi laser

Il pannello di puntamento per raggi laser 14 migliora la visibilità del raggio laser in caso di condizioni sfavorevoli e di grandi distanze.

La metà riflettente del pannello di puntamento per raggi laser 14 migliora la visibilità della linea laser, attraverso la metà trasparente la linea laser è riconoscibile anche dal retro del pannello di puntamento.

Utilizzo del treppiede (accessori)

Un treppiede permette di avere una base di misurazione stabile e regolabile in altezza. Posizionare lo strumento di misura con l'attacco treppiede da 1/4" 7 sul filetto del treppiede 17 oppure di un treppiede per macchina fotografica comunemente in commercio. Per il fissaggio su un treppiede comunemente in commercio, utilizzare l'attacco treppiede 5/8" 6. Avvitare lo strumento di misura con la vite di fermo del treppiede.

Allineare grossolanamente il treppiede prima di accendere lo strumento di misura.

Fissaggio con il supporto universale (accessori)

Con l'ausilio del supporto universale 13 è possibile fissare lo strumento di misura ad esempio su superfici verticali, tubi oppure materiali magnetizzabili. Il supporto universale è altrettanto adatto quale treppiede e facilita l'allineamento in altezza dello strumento di misura.

Allineare il supporto universale 13 grossolana- mente prima di accendere lo strumento di misura.

Lavorare con la piastra di misurazione (accessori) (vedere figure A-B)

Utilizzando la piastra di misurazione 16 è possibile trasmettere la marcatura del raggio laser sul pavimento oppure l'altezza del raggio laser sulla parete.

Con il campo zero e la scala è possibile misurare la sfalsatura rispetto all'altezza desiderata per poi ritracciarla su un altro punto. In questo modo viene a mancare la regolazione esatta dello strumento di misura sull'altezza che si vuole trasmettere.

La piastra di misurazione 16 è dotata di un rivestimento riflettente in grado di migliorare la visibilità del raggio laser su lunghe distanze oppure in caso di forte radiazione solare. L'aumento della luminosità può essere riscontrata guardando parallelamente verso il raggio laser e verso la piastra di misurazione.

Occhiali visori per raggio laser (accessori)

Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.

Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser.
Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.

Esempi di applicazione

Indicazioni generali

Posizionare sempre lo strumento di misura vicino alla superficie oppure al bordo che deve essere controllato e lasciare effettuare l'operazione di autolivellamento prima dell'inizio di ogni misurazione.

Misurare sempre le distanze tra il raggio laser o la linea laser ed una superficie o un bordo su due punti possibilmente situati lontano uno dall'altro (p.es. con la piastra di misurazione 16).

Controllo di linee verticali e linee orizzontali (vedere figure C-D)

Per il controllo di linee verticali (p.es superfici) selezionare uno dei modi operativi con croci filo a piombo. Misurare su due punti la distanza tra il punto di incrocio delle linee laser e la superficie da controllare. Se entrambe le distanze sono identiche significa che la superficie è verticale.

Per il controllo di linee orizzontali controllare allo stesso modo la distanza tra un raggio puntiforme orizzontale e la superficie da controllare.

Trasferimento di altezze (vedi figure E-F)

Montare possibilmente lo strumento di misura sul treppiede 17 oppure sul supporto 13. Alline- are grossolanamente il treppiede prima di accendere lo strumento di misura. Allineare un raggio puntiforme sull'altezza desiderata. Ruotare lo strumento di misura verso il punto di mira senza modificarlo in altezza e trasferire o controllare l'altezza sul punto di mira.

Indicazione e controllo di angoli retti (vedere figure G-H)

Per il controllo di angoli retti nel piano orizzontale (p.es. tra due superfici) selezionare uno dei modi operativi con tre punti laser. Allineare lo strumento di misura in modo che la distanza tra la superficie A ed il primo raggio puntiforme sia identica su due punti. Controllare la distanza tra la superficie B ed il secondo raggio puntiforme su due punti. Se anche la distanza è identica, significa che le superfici sono ad angolo retto.

Per il controllo dell'angolo retto nel piano verticale selezionare uno dei modi operativi con croci filo a piombo e controllare se la superficie A è verticale e la superficie B è orizzontale.

60 | Italiano

Trasmissione del punto del pavimento (filo a piombo a salire) al soffitto (vedere figure I-J)

Selezionare uno dei modi operativi con croci a piombo. Puntare il punto di incrocio delle linee laser inferiori sul punto filo a piombo da trasferire. Marcare il punto di incrocio delle linee laser superiore sul soffitto. Nello stesso modo è possibile trasferire punti dal soffitto sul pavimento.

Durante il montaggio di profili metallici in costruzione a secco posizionare lo strumento di misura con entrambi i magneti 5 su un montante montato. Misurare la distanza dal punto di incrocio delle linee laser al bordo del profilo. Trasferire la distanza al profilo metallico di fronte sul soffitto o sul pavimento.

Marcatura dell'angolo retto (vedi figura K)

Selezionare il modo operativo «Croci filo a piombo e punti laser». Allineare lo strumento di misura con il punto di incrocio delle linee laser sul punto di riferimento da cui deve iniziare l'angolo retto. Marcare lungo le linee laser entrambi i lati dell'angolo.

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare e trasportare lo strumento di misura utilizzando esclusivamente l'astuccio di protezione fornito in dotazione.

Avere cura di tenere lo strumento di misura sempre pulito.

Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura.

Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi.

Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria.

Se nonostante gli accurati procedimenti di produzione e di controllo lo strumento di misura dovesse guastarsi, la riparazione deve essere effettuata da un punto di assistenza autorizzato per gli elettroutensili Bosch. Non aprire da soli lo strumento di misura.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura.

In caso si presentasse la necessità di riparazioni, spedire lo strumento di misura mettendolo nell'apposito astuccio di protezione 12.

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Italiano | 61

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel pieno rispetto dell'ambiente.

Solo per i Paesi della CE:

Non gettare tra i rifiuti domestici gli strumenti di misura dismessi! Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attua-

zione del recepimento nel diritto nazionale, gli strumenti di misura diventati inservibili devono essere raccolti separatamente per un corretto smaltimento.

Pile ricaricabili/batterie:

Non gettare le pile ricaricabili/batterie tra i rifiuti domestici, nel fuoco o nell'acqua. Le pile ricaricabili/batterie devono essere raccolte, riciclate oppure smaltite rispettando rigorosamente la protezione dell'ambiente.

Solo per i paese della CE:

Secondo la direttiva 91/157/CEE le pile ricaricabili/batterie difettose oppure scariche devono essere riciclate.

Pile ricaricabili/batterie inutilizzabili possono essere consegnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Bosch Power Tools 1 609 929 S06 | (29.5.09)

62 | Nederlands
