ПОСІБНИК КОРИСТУВАЧА GPL 5 C Professional BOSCH

Українська....Сторінка 162

Вказівки з техніки безпеки

Прочитайте всі вказівки, щоб пра- цювати з вимірювальним прила- дом безпечно та надійно. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.

▶ Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечених вибухів випромінювання.
Вимірювальний прилад постачається з попереджувальною табличкою на англійській мові (на зображенні вимірювального приладу на сторінці з малюнком вона позначена номером 10.

Лазерне випромінювання класу 2 не дивіться на промінь IEC 60825-1:2007-03 <1 мВт, 635 нм

▶ Перед першим запуском в експлуатацію заклейте англійський текст попереджувальної таблички наклейкою на мові Вашої країни, що входить у комплект постачання.

Не направляйте промінь лазера на людей або тварин, і самі не дивіться на промінь лазера. Цей вимірювальний прилад створює лазерне випромінювання класу 2 відповідно до норми IEC 60825-1. Цим випромінюванням можна ненавмисне засліпити інших людей.

▶ Не використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.

▶ Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Віддавайте свій вимірювальний прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним.
Не дозволяйте дітям користуватися без нагляду лазерним вимірювальним приладом. Вони можуть ненавмисне засліпити інших людей.
Не працюйте з вимірювальним приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари.

Не встановлюйте вимірюваль- ний прилад і візирний щит 14 поблизу кардіостимуляторів. Магніти вимірювального приладу та візирного щита створюють поле, яке може негативно впли- вати на функціональну здатність кардіостимулятора.

- Тримайте вимірювальний прилад і візирний щит 14 на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Магніти вимірювального приладу та візирного щита своєю дією можуть призводити до необоротної втрати даних.

Описання принципу роботи

Будь ласка, розгорніть сторінку із зображенням вимірювального приладу і тримайте її розгорнутою весь час, поки будете читати інструкцію.

Призначення

Вимірювальний прилад призначений для визначення і перевірення горизонтальних і вертикальних ліній і точок виска.

Інформація щодо шуму

Рівень звукового тиску від звукового сигналу за класом А становить на відстані 1 метра 80 дБ(А). Не тримайте вимірювальний прилад близько до вуха!

Українська | 163

Технічні дані

Точковий лазер GPL 5 C
	Professional
Товарний номер	3 601 K66 3..
Робочий діапазон1)
– горизонтальні точкові промені	30 м
– точка перетину лазерних лінії вгору	10 м
– лазерні лінії вгору	7 м
– точка перетину лазерних лінії донизу	5 м
– лазерні лінії донизу	3 м
Точність нівелювання	± 0,2 мм/м
Кутова точність (90°)
– точкові промені	± 0,4 мм/м
– перпендикулярні хрести	± 0,4 мм/м
Діапазон автоматичного нівелювання, типовий	± 4^
Тривалість нівелювання, типова	<4 с
Робоча температура	-10 °C ... +40 °C
Температура зберігання	-20 °C ... +70 °C
Відносна вологість повітря макс.	90 %
Клас лазера	2
Тип лазера	635 нм, <1 мВт
C_6	1
Гніздо під штатив	1/4", 5/8"
Батарейки	4 x 1 , 5 B L R 6 ( A A )
Тривалість роботи в залежності від режиму роботи
– перпендикулярні хрести та лазерні точки	9 год .
– лазерні точки	20 год .
– перпендикулярні хрести та передня точка	12 год .
Вага відповідно до EPTA-Procedure 01/2003	0,6 кг
Розмір	146 x 57 x 119 мм
Ступінь захисту	IP 54 (захист від пилу та бризок води)

1) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні промені).
Будь ласка, зважайте на товарний номер, що зазначений на заводській табличці Вашого вимірювального приладу, адже торговельні назви окремих приладів можуть розрізнятися.
Для точної Ідентифікації вимірювального приладу на заводській табличці позначений серійний номер 11.

164 | Українська

Зображені компоненти

Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком.

1 Вихідний отвір для лазерного променя
2 Кнопка режимів роботи
3 Індикатор зарядженості батарейок
4 Вимикач
5 Магніти
6 Гніздо під штатив 5/8"
7 Гніздо під штатив 1/4"
8 Фіксатор секції для батарейок
9 Кришка секції для батарейок

10 Попереджувальна табличка для роботи з лазером

11 Серійний номер

12 Захисна сумка

13 Універсальне кріплення*

14 Візирний щит

15 Окуляри для роботи з лазером*

16 Вимірювальний шаблон з ніжкою*

17 Штатив*

* Зображене чи описане приладдя не належить до стандартного обсягу поставки.

Монтаж

Вставлення/заміна батарейок

Для вимірювального приладу рекомендується використовувати виключно нужно-марганцеві батареї.

Щоб відкрити кришку секції для батарейок 9, посуньте фіксатор 8 в напрямку стрілки і підніміть кришку секції для батарейок угору. Встроміть батарейки. Слід Kuwaitте при цьому за правильним розташуванням полюсів, як це показано з внутрішнього боку кришки секції для батарейок.

Якщо батарейки сідають, протягом 5 с подається одноразовий звуковий сигнал. Індикатор зарядженості батарейок 3 мигає червоним кольором. Вимірювальний прилад може працювати ще менше 2 год.

Якщо при ввімкненні вимірювального приладу напруга батарейок занадто мала, то безпосередньо після ввімкнення вимірювального приладу протягом 5 с лунає звуковий сигнал.

Завжди міняйте одночасно всі батарейки. Використовуйте лише батарейки одного виробника і однакової ємності.

Виймайте батарейки, якщо Ви тривалий час не будете користуватися вимірювальним приладом. При тривалому зберіганні батарейки можуть кородувати і саморозряджатися.

Експлуатація

Початок роботи

Під час експлуатації вимірювального приладу за певних умов роздаються голосні звуки. 3 цієї причини тримайте вимірювальний прилад далеко від вуха і від інших осіб. Гучний звук може пошкодити слух.
Захищайте вимірювальний прилад від вологи і сонячних променів.
Не допускайте впливу на вимірювальний прилад екстремальних температур та температурних перепадів. Зокрема, не залишайте його на тривалий час в машині. Якщо вимірювальний прилад зазнав впливу перепаду температур, перш ніж вмикати його, дайте йому стабілізувати свою температуру. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу.
Уникайте сильних поштовхів та падіння вимірювального приладу. Після сильних зовнішніх дій на вимірювальний прилад перед подальшою роботою з приладом обов'язково перевірте точність роботи приладу (див. «Точність нівелювання»).
Під час транспортування вимірювального приладу вимикайте його. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів.

Вмикання/вимикання

Щоб увімкнути вимірювальний прилад, посуньте вимикач 4 в положення « 🚫 on». Одразу після ввімкнення вимірювальний прилад посилає лазерні промені із вихідних отворів 1.

He спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані.

Щоб вимкнути вимірювальний прилад, посуньте вимикач 4 в положення «off». При вимкненні маятниковий вузол блокується.

При перевищенні максимально дозволеної робочої температури 40 °C лазерний промінь для захисту лазерного діода автоматично вимикається. Після того, як вимірювальний прилад охолоне, він знову готовий до експлуатації та його можна знову вмикати.

Деактивація функції автоматичного вимкнення

Якщо протягом прибл. 30 хвил. Ви не будете натискувати ні на яку кнопку на вимірювальному приладі, прилад, щоб заощадити батареї, автоматично вимикається.

Щоб знову ввімкнути вимірювальний прилад після автоматичного вимкнення, Ви можете посунути вимикач 4 спочатку в положення «off» і потім знову ввімкнути вимірювальний прилад, або один раз натиснути кнопку режимів роботи 2.

Для дезактивації автоматичного вимкнення тримайте (при ввімкненому приладі) кнопку режимів роботи 2 принаймні 3 с натиснутою. Для підтвердження дезактивації автоматичного вимкнення лазерні промені коротко миготять.

Не залишайте увімкнутий вимірювальний прилад без догляду, після закінчення роботи вимикайте вимірювальний прилад. Інші особи можуть бути засліплені лазерним променем.

Щоб активувати функцію автоматичного вимкнення, вимкніть вимірювальний прилад і знову увімкніть його.

Дезактивація звукового сигналу

При увімкненні вимірювального приладу звуковий сигнал завжди активований.

Для дезактивації звукового сигналу вимкніть вимірювальний прилад. Тримайте кнопку режимів роботи 2 принаймні 1 с натиснутою і одночасно увімкніть вимірювальний інструмент. Для підтвердження дезактивації звукового сигналу лунають 3 короткі звукові сигнали.

Для активації звукового сигналу вимкніть вимірювальний прилад і знову ввімкніть його, не натискуючи на кнопку режимів роботи 2.

Режими роботи

Вимірювальний прилад має три режими роботи, які можна в будь-який час перемикати:

– перпендикулярні хрести та лазерні точки: вимірювальний прилад випромінює по дві перехресні лінії вгору і вниз, а також три горизонтальні точкові промені. – лазерні точки: вимірювальний прилад випро- мінює три горизонтальні точкові промені. – перпендикулярні хрести та передня точка: вимірювальний прилад випромінює по дві перехресні лазерні лінії вгору і вниз, а також горизонтальний точковий промінь уперед.

Точкові промені розташовані під кутом 90° один до одного, лазерні лінії перехрещуються також під кутом 90°. Точкові промені та лазерні лінії розташовані вертикально одне над одним.

Після вмикання вимірювальний прилад знаходиться в режимі «перпендикулярних хрестів та лазерних точок». Щоб поміняти режим роботи, натисніть на кнопку режимів роботи 2.

Робота у режимі автоматичного нівелювання

Встановіть вимірювальний прилад на тверду горизонтальну поверхню, закріпіть його на кріпленні 13 або на штативі 17.

Після ввімкнення функція автоматичного ніве- лювання автоматично вирівнює нерівності в межах діапазону автоматичного нівелювання ±4°. Нівелювання закінчилось, якщо лазерні точки/лазерні лінії перестали рухатися.

Якщо автоматичне нівелювання не можливе, напр., якщо поверхня, на якій встановлений вимірювальний прилад, відрізняється від горизонталі більше ніж на 4°, лазерні промені мигають. При активованому звуковому сигналі подається звуковий сигнал протягом максимум 30 с в швидкому такті. Протягом 10 с після ввімкнення цей попереджувальний сигнал вимикається, щоб дати вимірювальному приладові можливість вирівнятися.

В такому разі встановіть вимірювальний прилад в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне нівелювання. Після того, як вимірювальний прилад увійде в діапазон автоматичного нівелювання ±4°, лазерні промені починаються безперервно світитися і звуковий сигнал вимикається.

При струсах та змінах положення протягом експлуатації вимірювальний прилад знову автоматично нівелюється. Після нівелювання перевірте положення лазерних променів стосовно реперних точок, щоб запобігти помилкам в результаті зсування вимірювального приладу.

Точність нівелювання

Фактори, що впливають на точність

Найбільший вплив справляє температура зовнішнього середовища. Особливо температурні коливання, що спостерігаються в міру віддалення від грунту, можуть спричиняти відхилення лазерного променя.

Оскільки температурні коливання є найбільшими близько до грунту, Вам необхідно за можливістю монтувати вимірювальний прилад на звичайному штативі і встановлювати його посередині робочого майданчика.

Крім зовнішніх факторів, також і фактори, що полягають у самому приладі (напр., падіння або сильні поштовхи), можуть спричиняти відхилення. З цієї причини треба кожний раз перед початком роботи перевіряти точність вимірювального приладу.

Якщо при одній з перевірок вимірювальний прилад перевищить максимально допустиме відхилення, його треба віднести в майстерню Bosch для перевірки.

Якщо точність нівелювання горизонтальних лазерних променів знаходиться в межах максимально допустимого відхилення, точність нівелювання перехрещених лазерних ліній (вертикальна вісь) також вважається перевіреною.

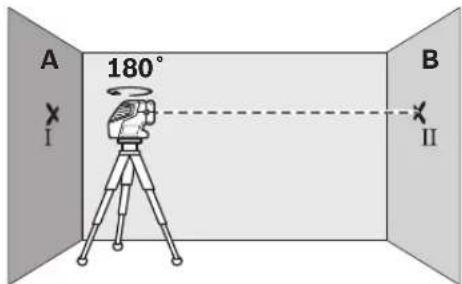

Перевірка точності горизонтального нівелювання

Для перевірки Вам на твердому грунті потрібна вільна вимірювальна ділянка довжиною 20 м між двома стінами А і В.

– Встановіть вимірювальний прилад коло стіни А на штатив або встановіть його на тверду, рівну поверхню. Увімкніть вимірювальний прилад.

– Спрямуйте горизонтальний точковий промінь на ближчу стіну А та дайте вимірювальному приладу самонівелюватися. Позначте середину лазерної точки на стіні (точка 1).

– Поверніть вимірювальний прилад на 180°, дайте йому нівелюватися і позначте середину лазерного променя на протилежній стіні В (точка II).
– Розташуйте вимірювальний прилад –, не повертаючи його, – коло стіни В, увімкніть його та дайте йому нівелюватися.

– Вирівняйте вимірювальний прилад по висоті таким чином (за допомогою штатива або підмостивши що-небудь під нього), щоб середина лазерного променя точно попадала на позначену на стіні В точку II.

– Не міняючи висоти, поверніть вимірювальний прилад на 180°. Дайте йому нівелюватися і позначте середину лазерного променя на стіні А (точка III). Слідкуйте за тим, щоб точка III знаходилася якомога рівніше над або під точкою I.

- Відстань д між двома позначеними на стіні А точками I і III – це фактичне відхилення вимірювального приладу по висоті для першого точкового променя.

Повторіть цю процедуру для обох інших точкових променів. Для цього повертайте вимірювальний прилад перед початком кожної процедури на 90°.

На відстані 2 x 20 м = 40 м допускається розбіжність максимум: 40 м x ±0,2 мм/м = ±8 мм. Тобто різниця d між точками I і Ш не повинна перебільшувати при кожному з трьох вимірювань макс. 8 мм.

Вказівки щодо роботи

▶ Для позначення завжди використовуйте середину лазерної точки/лазерної лінії.

Розмір лазерної точки/лазерної лінії змінюється в залежності від відстані.

Роботи з візирним щитом

Візирний щит 14 покращує видимість лазерного променю при несприятливих умовах та на великих відстанях.

Половина візирного щита 14, що віддзеркалює, покращує видимість лазерної лінії, через прозору половину лазерний промінь видно також і з тильного боку візирного щита.

Робота зі штативом (приладдя)

Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний прилад гніздом під штатив 1/4" 7 на різьбу штатива 17 або звичайного фотоштатива. Для закріплення на звичайному будівельному штативі використовуйте гніздо під штатив 5/8" 6. Затисніть вимірювальний прилад фіксуючим гвинтом штатива.

Грубо вирівняйте штатив, перш ніж вмикати вимірювальний прилад.

168 | Українська

Фіксація за допомогою універсального кріплення (приладдя)

За допомогою універсального кріплення 13 Ви можете зафіксувати вимірювальний прилад, напр., на вертикальних поверхнях, трубах або намагнічених матеріалах. Універсальне кріплення можна використовувати також в якості підставки. Воно полегшує вирівнювання приладу по висоті.

Грубо вирівняйте універсальне кріплення 13, перш ніж вмикати вимірювальний прилад.

Роботи з вимірювальним шаблоном (приладдя) (див. мал. А-В)

За допомогою вимірювального шаблона 16 Ви можете переносити лазерну позначку на підлогу або висоту лазера на стіну.

Користуючись нулем і шкалою, Ви можете вимірювати відстань до бажаної висоти і переносити її в інше місце. Завдяки цьому не треба точно настроювати вимірювальний прилад на висоту, що переноситься.

Вимірювальний шаблон 16 має дзеркальне покриття, що покращує видимість лазерного променя на великій відстані і при сильному сонці. Більша яскравість помітна лише тоді, коли Ви дивитеся на вимірювальний шаблон паралельно до лазерного променя.

Окуляри для роботи з лазером (приладдя)

Окуляри для роботи з лазером відфільтровують світло зовнішнього середовища. Завдяки цьому червоне світло лазера здається для очей світлішим.

He використовуйте окуляри для роботи з лазером в якості захисних окулярів. Окуляри для роботи з лазером призначені для кращого розпізнавання лазерного променя, але вони не захищають від лазерного проміння.
Не використовуйте окуляри для роботи з лазером для захисту від сонця і за кермом. Окуляри для роботи з лазером не захищають повністю від УФ-проміння і погіршують розпізнавання кольорів.

Приклади роботи

Загальні вказівки

Установлюйте вимірювальний прилад завжди близько коло поверхні або краю, що перевіряється, та дайте йому самонівелюватися перед початком кожної операції вимірювання.

Вимірюйте відстані між лазерним променем/лазерною лінією та поверхнею або краєм завжди в двох точках, що знаходяться по можливості подалі одна від одної (напр., з використанням вимірювального шаблону 16).

Перевірка вертикальних і горизонтальних ліній (див. мал. C–D)

Для перевірки вертикальних ліній (напр., поверхонь) виберіть один із режимів роботи з перпендикулярними хрестами. Виміряйте в двох точках відстань між точкою перетину лазерних ліній та поверхнею, що перевіряється. Якщо обидві відстані однакові, то поверхня вертикальна.

Для перевірки горизонтальних ліній перевірте у такий самий спосіб відстань між горизонтальним точковим променем та поверхнею, що перевіряється.

Перенесення висоти (див. мал. E-F)

За можливістю установіть вимірювальний прилад на штативі 17 або кріпленні 13. Грубо вирівняйте штатив/кріплення, перш ніж вмикати вимірювальний прилад. Спрямуйте точковий промінь на необхідну висоту. Поверніть вимірювальний прилад до бажаного місця, не змінюючи при цьому його висоту, та перенесіть/перевірте висоту на бажаному місці.

Індикація та перевірка прямих кутів (див.мал.G-H)

Для перевірки прямих кутів в горизонтальній площині (напр., між двома поверхнями) виберіть один із режимів роботи з трьома лазерними точками. Вирівняйте прилад таким чином, щоб відстань між поверхнею А та першим точковим променем в двох точках була однакова. Теперь перевірте відстань між поверхнею В та другим точковим променем у двох точках. Якщо відстань також однакова, то поверхні розміщені під прямим кутом.

Для перевірки прямих кутів у вертикальній площині виверіть один із режимів роботи з перпендикулярними хрестами та перевірте, чи поверхня А є вертикальною, а поверхня В – горизонтальною.

Перенесення на стелю точки з підлоги (висок) (див. мал. I-J)

Виберіть один з режимів роботи з перпенди- кулярними хрестами. Спрямуйте точку пере- тину нижніх лазерних ліній на точку виска, яку потребно перенести. Позначте точку перетину верхніх лазерних ліній на стелі. Так само Ви можете перенести точки зі стелі на підлогу.

Під час монтажу металевих профілів для установки гіпсокартонних плит прикладіть вимірювальний прилад за допомогою обох магнітів 5 до монтованого профілю. Виміряйте відстань від точки перетину лазерних ліній до краю профілю. Перенесіть відстань до металевого профілю, що знаходиться напроти на стелі або підлозі.

Позначення прямих кутів (див. мал. К)

Виберіть режим роботи «перпендикулярні хрести та лазерні точки». Вирівняйте прилад з точкою перетину лазерних ліній по реперній точці, з якої повинен починатися прямий кут. Позначте вздовж лазерних ліній обидві сторони кута.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

Зберігайте і переносьте вимірювальний при- лад лише в захисній сумці, яка іде в комплекті.

Завжди тримайте вимірювальний прилад в чистоті.

Не занурюйте вимірювальний прилад у воду або інші рідини.

Витирайте забруднення вологою м'якою ган- чіркою. Не користуйтеся мийними засобами і розчинниками.

Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок.

Якщо незважаючи на ретельну процедуру виготовлення і випробування вимірювальний прилад все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch. Не відкривайте самостійно вимірювальний інструмент.

При будь-яких запитаннях і замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці вимірювального приладу.

Надсилайте вимірювальний прилад на ремонт в захисній сумці 12.

Сервісна майстерня і обслуговування клієнтів

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них.

Україна

Бош Сервіс Центр Електроінструментів

вул. Крайня, 1, 02660, Київ-60

Тел.: [phone]

Тел.: [phone]

Tel.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Утилізація

Вимірювальні прилади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Лише для країн ЄС:

Не викидайте вимірювальні при- лади в побутове сміття! Відповідно до європейської ди- рективи 2002/96/ЕС про відтра- цьовані електро- і електронні прилади і її перетворення в на-

ціональному законодавстві вимірювальні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Акумуляторні елементи/батарейки:

Не викидайте акумуляторні елементи/батарейки в побутове сміття, не кидайте їх у вогонь або воду. Акумуляторні елементи/батарейки повинні здаватися окремо на повторну переробку або видалятися іншим екологічно чистим способом.

Лише для країн ЄС:

Відповідно до директиви 91/157/ЕЕС пошкоджені або відпрацьовані акумуляторні елементи/батарейки повинні здаватися на повторну переробку.

Можливі зміни.

Факс: [phone]

Бракуване
