BRUKSANVISNING GPL 5 C Professional BOSCH
Samtliga anvisningar bör läsas för effektiv och säker användning av mätverktyget. Håll varselskyltarna på mätverktyget tydligt läsbara. TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.
Se upp – om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition.
Mätverktyget levereras med en varningsskylt på engelska (visas på bilden av mätverktyget på grafiksidan märkt med nummer 10.)

Laserstrålen i klass 2 rikta inte blicken mot laserstrålen IEC 60825-1:2007-03 <1 mW, 635 nm
Klistra medföljande dekal i ditt eget språk över engelska texten på varningsskylten innan du tar elverktyget i bruk.
Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen. Detta mätverktyg alstrar laserstrålning i laserklass 2 enligt IEC 60825-1. Risk finns att strålen bländar personer.
Lasersiktglasögonen får inte användas som skyddsglas-ögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls.
Låt inte barn utan uppsikt använda lasermätverktyget. Risk finns för att personer oavsiktligt bländas.
Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna.

Håll inte mätverktyget och inte heller lasermåltavlan 14 nära an pacemaker. Risk finns att magneterna i mätverktyget och lasermåltavlan alstrar ett fält som menligt kan påverka pacemakerns funktion.
Håll mätverktyget och lasermåltavlan 14 på betryggande avständ från magnetiska data-media och magnetiskt känsliga apparater. Magneterna i mätverktyget och lasermåltavlan kan leda till irreversibla dataförluster.
Fäll upp sidan med illustration av mätverktyget och håll sidan uppfälld när du läser bruksanvisningen.
Ändamålsenlig användning
Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer samt lodpunkter.
Bullerinformation
Signalens A-vägda ljudtrycksnivå är 80 dB(A) på en meters avständ.
Håll inte mätverktyget nära öronen!









Svenska | 79
Tekniska data
| Punktlaser GPL 5 C | |
| Professional | |
| Produktnummer | 3 601 K66 3.. |
| Arbetsområde1) | |
| - Vågräta punktstrålar | 30 m |
| - Laserlinjernas korsningspunkter uppåt | 10 m |
| - Laserlinjer uppåt | 7 m |
| - Laserlinjernas korsningspunkter nedåt | 5 m |
| - Laserlinjer nedåt | 3 m |
| Nivelleringsnoggrannhet ±0,2 mm/m | |
| Vinkelnoggrannhet (90°) | |
| - P u n k t s t r å l a r | ±0,4 mm/m |
| - L o d k o r s | ±0,4 mm/m |
| Självnivelleringsområde typiskt | ± 4° |
| Nivelleringstid typisk | <4 s |
| Driftstemperatur | -10 °C ... +40 °C |
| Lagringstemperatur | -20 °C ... +70 °C |
| Relativ luftfuktighet max. | 90 % |
| Laserklass | 2 |
| Lasertyp | 635 nm, <1 mW |
| C_6 | 1 |
| Stativfäste | 1/4", 5/8" |
| Batterier | 4 x 1 , 5 V L R 6 ( A A ) |
| Drifttid för funktion | |
| - Lodkors och laserpunkter | 9 h |
| - Laserpunkter | 20 h |
| - Lodkors och frontpunkt | 12 h |
| Vikt enligt EPTA-Procedure 01/2003 | 0,6 kg |
| Mått | 146 x 57 x 119 mm |
| Kapslingsklass | IP 54 (damm- och spolsäker) |
| 1) Arbetsområdet kan minska till följd av ogynnsamma omgivningsvillkor (t.ex. direkt solbelysning). | |
| Kontrollera mätverktygets produktnummer som finns på typskylten, handelsbeteckningarna för enskilda mätverktyg kan variera. | |
| Seriennumret 11 på typskylten identiferar mätverktyget entydigt. | |
80 | Svenska
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan.
1 Utloppsöppning för laserstrålning
2 Funktionsknapp
3 Batterivarning
4 Strömställare Till/Från
5 Magneter
6 Stativfäste 5/8"
7 Stativfäste 1/4"
8 Spärr på batterifackets lock
9 Batterifackets lock
10 Laservarningsskylt
11 Serienummer
12 Skyddsfodral
13 Universalfäste*
14 Lasermåltavla
15 Lasersiktglasögon*
16 Mätplatta med fot*
17 Stativ*
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.
Montage
Insättning/byte av batterier
För mätverktyget rekommenderar vi alkali-mangan-batterier.
För att öppna batterifackets lock 9 skjut spärren 8 i pilens riktning och fäll upp batterifackets lock. Sätt in batterierna. Kontrollera korrekt polning enligt märkning på batterifacklockets insida.
När batterierna blir svaga avges en ljudsignal för 5 s. Batterivarningen 3 blinkar med rött ljus.
Mätverktyget kan härefter användas högst 2 timmar.
När batterierna vid påslag av mätverktyget är svaga avges för 5 s en ljudsignal omedelbart efter det mätverktyget slagits på.
Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet.
Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring.
Drift
Driftstart
När mätverktyget används avges i vissa fall tydliga ljudsignaler. Håll därför mätverktyget på avständ från örat och andra personer. Den högljudda signalen kan skada hörseln.
Skydda mätverktyget mot väta och direkt solljus.
Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt.
Undvik att utsätta mätverktyget för kraftiga stötar. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se "Nivelleringsnoggrannhet").
Koppla från mätverktyget före transport.
Vid frånkoppling läses pendelenheten, efter-
som risk finns att den i annat fall skadas vid
kraftiga rörelser.









In- och urkoppling
För inkoppling av mätverktyget skjut strömställaren 4 till läget "on". Genast efter påslag sänder mätverktyget sänder laserstrålar ur utgångsöppningarna 1.
Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avständ.
För urkoppling av mätverktyget skjut strömstäl- laren 4 till läget "off". Vid frånslag låses pendelenheten.
Om den högsta tillåtna driftstemperaturen på 40 °C överskrids, stängs mätverktyget av för att skydda laserdioden. När mätverktyget svalnat är det åter driftklart och kan kopplas på.
Avaktivering av fränkopplingsautomatiken
När för ca 30 minuter ingen knapp trycks på mätverktyget stängs det automatiskt av för att skona batterierna.
Mätverktyget kan efter automatisk avstängning åter slås på genom att skjuta strömställaren 4 först till läget "off" och sedan slå på mätverktyget eller genom att trycka funktionsknappen 2.
Den automatiska avstängningen avaktiveras genom att (vid avstängt mätverktyg) trycka funktionsknappen 2 minst 3 s. Vid avaktiverad avstängningsautomatik blinkar laserstrålarna helt kort.
Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.
För återaktivering av automatiska avstängningen, stäng av och slå åter på mätverktyget.
Vid inkoppling av mätverktyget är signalen alltid aktiverad.
För avaktivering av ljudsignalen stäng av mätverktyget. Häll funktionsknappen 2 nedtryckt för minst 1 s samtidigt som mätverktyget åter slås på. För att bekräfta ljudsignalens avaktivering avges tre korta ljudsignaler.
För återaktivering av ljudsignalen stäng av mätverktyget och slå åter på utan att trycka på funktionsknappen 2.
Driftsätt
Mätverktyget har tre funktioner som kan kopplas om när som helst.
- Lodkors och laserpunkter: Mätverktyget al- strar två korsande laserlinjer var uppåt och nedåt samt tre vägräta punktstrålar.
- Laserpunkter: Mätverktyget alstrar tre vägräta punktstrålar.
- Lodkors och frontpunkt: Mätverktyget alstrar två korsande laserlinjer var uppåt och nedåt samt en vågrät punktstråle framåt.
Punktstrålarna löper i 90° vinkel mot varandra, laserlinjerna korsar även i 90° vinkel. Punktstrålar och laserlinjer löper lodrätt över varandra.
Efter inkoppling står mätverktyget i funktionen "lodkors och laserpunkter". För omkoppling av funktion, tryck på funktionsknappen 2.
Användning med nivelleringsautomatik
Ställ upp mätverktyget på en vågrät, stadig yta eller spänn fast det på fästet 13 eller stativet 17.
Efter inkoppling kompenserar nivelleringsautomatiken automatiskt ojämnheter inom självnivelleringsområdet på ± 4°. Nivelleringen är avslutad när laserpunkterna resp. laserlinjerna inte längre rör på sig.
Om en automatisk nivellering inte är möjlig, t.ex. i fall av att mätverktygets uppställningsyta avviker mer än 4° från horisontalplanet börjar laserlinjerna blinka. Vid aktiverad ljudsignal avges för högst 30 s en ljudsignal i snabb takt. Inom 10 s efter påslag avaktiveras larmet för inställning av mätverktyget.
Ställ i detta fall mätverktyget vågrätt och vänta medan självnivelleringen utförs. När mätverktyget åter ligger inom självnivelleringsområdet på ± 4° lyser laserstrålarna kontinuerligt och ljudsignalen stängs av.
Vid vibrationer och lägesförändringar under användning efternivelleras mätverktyget automatiskt. Kontrollera efter nivelleringen laserstrålarnas läge i relation till referenspunkter för att undvika fel som kan uppstå om mätverktyget förskjuts.









82 | Svenska
Nivelleringsnoggrannhet
Noggrannhetsinverkan
Det största inflytandet utövar omgivningstemperaturen. Speciellt temperaturdifferenser från marken uppåt kan avlänka laserstrålen.
Eftersom temperaturskiktningen är störst i närheten av golvet ska mätverktyget helst monteras på ett stativ och ställas upp i centrum på arbetsytan.
Förutom yttre påverkan kan även verktygsspecifika inflytanden (som t.ex. fall eller häftiga stötar) leda till avvikelser. Kontrollera därför mätverktygets noggrannhet innan arbetet påbörjas.
Om mätverktyget vid en av dessa kontroller överskrider maximal avvikelse bör det lämnas in för reparation till en Bosch-service.
När de vågräta laserstrålarnas nivelleringsnoggrannhet ligger inom högsta tillåtna avvikelsen är även korsande laserlinjernas nivelleringsnoggrannhet (lodrät axel) godkänd.

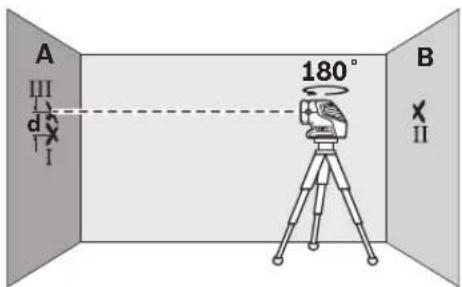

Kontroll av vägrät nivelleringsnoggrannhet
För kontroll behövs en fri mätsträcka på 20 m på stadigt underlag mellan två väggar A och B.
- Montera mätverktyget nära väggen A på ett stativ eller ställ upp det på en stadig och plan yta. Slå på mätverktyget.

- Rikta en vågrät punktstråle mot den närbelägna väggen A och låt mätverktyget nivelleras. Märk upp laserpunktens mitt på väggen (punkt I).

- Vrid nu mätverktyget 180°, låt det nivelleras och märk ut laserstrålens punktcentrum på motsatta väggen B (punkt II).
- Placera mätverktyget – utan att vrida det – nära väggen B, koppla på och låt verktyget nivelleras.

- Rikta upp mätverktyget i höjdläge (med hjälp av stativet eller eventuellt med underlägg) så att laserstrålens punktcentrum står exakt mot tidigare utmärkt punkt 11 på väggen B.

- Vrid mätverktyget 180° utan att förändra höjden. Låt det nivelleras och mark ut laserstrå lens punktcentrum på väggen A (punkt III). Kontrollera att punkten III ligger så långt möjligt lodrätt över resp. under punkten 1.
- Differensen d mellan de båda märkta punkterna 1 och III på väggen A anger för första punktstrålen mätverktygets faktiska höjdavvikelse.









Svenska | 83
Upprepa mätningen för de båda andra punktstrålarna. Vrid mätverktyget före varje mätning 90°.
På mätsträckan som omfattar 2 x 20 m = 40 m får avvikelsen uppgå till högst:
40 m x ±0,2 mm/m = ±8 mm.
Differensen d mellan punkterna I och III får vid de tre mätförloppen vara högst 8 mm.
Arbetsanvisningar
Använd alltid för märkning laserpunktens eller laserlinjens centrum. Laserlinjens storlek eller bredd förändras i relation till avständet.
Användning av lasermåltavla
Lasermåltavlan 14 förbättrar laserstrålens siktbarhet vid ogynnsamma omständigheter och större avständ.
Den reflekterande halva delen av lasermåltavlan 14 förbättrar laserlinjens synlighet. Laserlinjen är också synlig bakom lasermåltavlan genom den transparenta delen.
Användning med stativ (tillbehör)
Stativet är ett stabilt och i höjdläge inställbart mätunderlag. Lägg upp mätverktyget med 1/4"-gängfästet 7 på stativet 17 eller på ett gängse kamerastativ. Vid användning av ett normalt byggstativ, utnyttja 5/8"-stativgängfästet 6.
Skruva fast mätverktyget med stativets lässkruv.
Rikta grovt in stativet innan mätverktyget slås på.
Infästning med universalfäste (tillbehör)
Med universalfästet 13 kan mätverktyget fästas t.ex. på lodräta ytor, rör eller magnetiserbart material. Universalfästet kan även användas som golvstativ och för att underlätta mätverktygets uppriktning i höjdled.
Rikta grovt in universalfästet 13 innan mätverktyget slås på.
Användning med mätplatta (tillbehör) (se bilder A–B)
Med hjälp av mätplattan 16 kan lasermarkeringen projiceras mot golvet resp laserhöjden mot väggen.
Med nollfältet och skalan kan avvikelsen mot önskad höjd mätas och åter inmärkas på annat ställe. Härvid utgår den exakta inställningen av mätverktyget för den höjd som ska projiceras.
Mätplattan 16 har en reflexbeläggning för bättre siktbarhet av laserstrålen på längre avständ eller vid kraftigt solsken. Denna ljusförstärkning kan endast urskiljas när blicken riktas parallellt med laserstrålen mot mätplattan.
Lasersiktglasögon (tillbehör)
Lasersiktglasögonen filtrerar bort omgivnings- ljuset. Härvid verkar laserns röda ljus klarare.
Lasersiktglasögonen får inte användas som skyddsglas-ögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning.
Lasersiktglasögonen får inte användas som solglasögon eller i trafiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
Användningsexempel
Allmänna anvisningar
Ställ upp mätverktyget nära ytan eller kanten som skall kontrolleras och låt det nivelleras innan mätning startas.
Mät avständen mellan laserstrålen eller laserlinjen och en yta eller kant vid två punkter på så långt avstånd som möjligt (t.ex. med mätskiva 16).









84 | Svenska
Kontroll av lodlinjer och väglinjer (se bilder C-D)
För kontroll av lodlinjer (t.ex. ytor) välj en funktion med lodkors. Mät vid två punkter avständet mellan laserlinjernas korsningspunkt och ytan som kontrolleras. När båda avständen är lika, är ytan lodrät.
För kontroll av våglinjer mät på samma sätt avständet mellan en vägrät punktstråle och ytan som kontrolleras.
Mätning av höjder (se bilder E-F)
Montera mätverktyget helst på stativ 17 eller fäste 13. Rikta grovt in stativet eller fästet innan märverktyget slås på. Rikta en punktstråle mot önskad höjd. Vrid mätverktyget mot målet utan att ändra i höjdled och överför eller kontrollera höjden för målet.
Indikering och kontroll av räta vinklar (se bilder G-H)
För kontroll av räta vinklar i horisontalplanet (t.ex. mellan två ytor) välj en funktion med tre laserpunkter. Rikta upp mätverktyget så att avständet mellan ytorna A och den första punktstrålen är lika vid två punkter. Kontrollera nu avständet mellan ytan B och den andra punktstrålen vid två punkter. Är avständet lika står ytorna i en rät vinkel mot varandra.
För kontroll av rät vinkel i lodräta planet välj en funktion med lodkors och kontrollera att ytan A är lodrät och ytan B vågrät.
Överföring av golvpunkt (lod) till taket (se bilderna I-J)
Välj en funktion med lodkors. Rikta de undre laserlinjernas korsningspunkt mot lodpunkten som skall överföras. Märk de övre laserlinjernas korsningspunkt i taket. På samma sätt kan punkter överföras från taket till golvet.
Lägg vid montering av metallprofiler i inomhusbygge upp mätverktyget med båda magneterna 5 på en redan monterad profil. Mät avståndet från laserlinjernas korsningspunkt till profilens rand. Överför avståndet till motsatt metallprofil i taket eller på golvet.
Märkning av räta vinklar (se bild K)
Välj funktionen "lodkors och laserpunkter". Rikta upp mätverktyget med laserlinjernas korsningspunkter mot referenspunkten från vilken den räta vinkeln skall starta. Märk längs laserlinjerna vinkelns båda sidor.
Underhåll och service
Underhåll och rengöring
Lagra och transportera mätverktyget endast i det skyddsfodral som medlevererats.
Se till att mätverktyget alltid hålls rent.
Mätverktyget får inte doppas i vatten eller andra vätskor.
Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel.
Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas.
Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktoriserad serviceverkstad för Bosch elverktyg. Ta inte isär mätverktyget på egen hand.
Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt.
För reparation ska mätverktyget skickas in i skyddsfodralet 12.









Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.
Svenska
Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:

Släng inte mätverktyg i hushållsavfall!
Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell
rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Förbrukade battericeller/batterier får inte kas- tas i hushållsavfallet och inte heller i eld eller vatten. Battericellerna/batterierna ska samlas in, återvinnas eller omhändertas på miljövänligt sätt.
Endast för EU-länder:
Defekta eller förbrukade battericeller/batterier måste omhändertas för återvinning enligt direktivet 91/157/EEG.
Ändringar förbehålles.
86 | Norsk
Slå av måleverktøyet när du transporterer det. Ved utkopling låses pendelenheten, fordi den ellers kan skades ved sterke bevegelser.
Norsk | 89
