Typ produktu	Laserový diaľkomer
Značka	Bosch
Model	GPL 5 C Professional
Maximálny dosah	50 m
Presnosť	±2 mm
Jednotky merania	mm, cm, m, ft/in
Meracie funkcie	Vzdialenosť, plocha, objem, nepriame meranie (Pytagoras), nepretržité sčítanie/odčítanie
Trieda lasera	2 (<1 mW) – chráňte oči
Napájanie	4 batérie AA 1,5 V
Výdrž	Približne 30 000 meraní
Automatické vypnutie	Po 5 minútach
Displej	LCD 4 riadky
Pamäť	Posledných 10 meraní
Stupeň ochrany	IP54 (chránené proti prachu a striekajúcej vode)
Závit na statív	1/4 palca
Hmotnosť	250 g (s batériami)
Rozmery	120 x 65 x 36 mm
Prevádzková teplota	-10 °C až +50 °C
Skladovacia teplota	-20 °C až +60 °C
Údržba a čistenie	Otrite šošovku jemnou suchou handričkou. Nepoužívajte rozpúšťadlá.
Bezpečnosť	Nesmerujte lúč do očí. Používajte v triede 2. Uchovávajte mimo dosahu detí.
Náhradné diely a opraviteľnosť	Oprava iba autorizovaným servisom. Žiadne diely opraviteľné používateľom.
Obsah balenia	Prístroj, batérie, remienok, transportné puzdro, návod na použitie

Často kladené otázky - GPL 5 C Professional BOSCH

Ako vymeniť batérie v Bosch GPL 5 C Professional ?

Otvorte kryt priehradky na batérie na zadnej strane prístroja. Vyberte použité batérie a vložte 4 nové batérie AA s dodržaním polarity. Zatvorte kryt.

Ako vykonať meranie plochy ?

Stlačte tlačidlo Funkcia pre výber režimu plochy. Vykonajte prvé meranie dĺžky, potom znova stlačte pre šírku. Prístroj automaticky vypočíta plochu.

Aká je presnosť tohto prístroja ?

Typická presnosť je ±2 mm v celom rozsahu za priaznivých podmienok. Môže sa líšiť v závislosti od osvetlenia a povrchu.

Čo robiť, ak prístroj nič nezobrazuje ?

Skontrolujte, či sú batérie správne vložené a dostatočne nabité. Ak displej zostane prázdny, vymeňte batérie. Ak problém pretrváva, kontaktujte servis Bosch.

Ako použiť nepriame meranie (Pytagoras) ?

Aktivujte režim Pytagoras. Zmerajte prvú vzdialenosť (napr. viditeľnú výšku), potom druhú šikmú vzdialenosť. Prístroj automaticky vypočíta neprístupnú vzdialenosť (napr. výšku steny).

Ako vyčistiť šošovku diaľkomeru ?

Použite jemnú suchú handričku na jemné utretie šošovky. Nikdy nepoužívajte chemikálie, rozpúšťadlá ani abrazívne handričky.

Je prístroj vodotesný ?

Má ochranu IP54 proti prachu a striekajúcej vode. Nie je určený na ponorenie do vody. Vyhnite sa dlhodobému vystaveniu dažďu.

Ako nastaviť jednotku merania ?

Podržte tlačidlo Jednotka stlačené niekoľko sekúnd. Displej zobrazí dostupné jednotky: mm, cm, m, ft/in. Uvoľnite, keď požadovaná jednotka bliká.

Ako dlho vydrží batéria ?

S novými alkalickými batériami je výdrž približne 30 000 meraní pri bežnom používaní. Automatické vypnutie po 5 minútach šetrí energiu.

Čo robiť v prípade chyby 'Err' na displeji ?

Kód Err znamená neplatné meranie (cieľ príliš reflexný, príliš tmavý alebo mimo dosahu). Zamerajte vhodnejší povrch alebo znížte vzdialenosť. Ak chyba pretrváva, reštartujte prístroj.

NÁVOD NA OBSLUHU GPL 5 C Professional BOSCH

skřovodný naved na použitie

▶ Bud'te opatrný – ak používate iné ako tu uvedené obslužné a aretačné prvky alebo volíte iné postupy. Môže to mat' za následok nebezpečnú expozíciu žiarenia.
Tento merací prístroj sa dodáva s výstražným štítkom v anglickom jazyku (na grafickej strane tohto Návodu je na obrázku merací prístroj označený číslom 10).

Laserový lůč triedy 2 nepozerajte do laserového lůča IEC 60825-1:2007-03 <1 mW, 635 nm

Predtým ako začnete produkt prvýkrát používat', prelepte anglický text výstražného štítká dodanou nálepkou v jazyku Vašej krajiny.

Nesmerujte laserový lůč na osoby ani na zvieratá, ani sami sa nepozerajte do laserového lůča. Tento merací prístroj vyrába laserové žiarenie laserovej triedy 2 podľa normy IEC 60825-1. Pri nesprávnom zaobchádzaní by mohlo dôjst’ k oslepeniu osôb.

▶ Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.

Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Meraci prístroj nechávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnost' meracieho prístroja zostane zachovaná.

Zabráňte tomu, aby tento laserový merací prístroj mohli bez dozoru použit' deti. Mohli by neúmyselne oslepit' iné osoby.
▶ Nepracujte s týmto meracím prístrojom v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach.
V tomto meracom prístroji sa môžu vytvárat' iskry, ktoré by mohli uvedený prach alebo výpary zapálit'.

Nedávajte merací prístroj ani laserovú ciel'ovú tabul'ku 14 do blízkosti kardiostimulátorov.

Prostredníctvom magnetov meracieho prístroja a laserovej ciel'ovej tabul'ky sa vytvára magnetické pole, ktoré môže negativne ovplyvňovat' fungovanie kardiostimulátorov.

Merací prístroj a magnetickú ciel'ovú tabul'ku 14 majte v dostatočnej vzdialenosti od magnetických dátových nosičov a prístrojov citlivých na magnetické polia.

Následkom účinku magnetov meracieho prístroja a laserovej ciel'ovej tabul'ky môže príst' k nenávratnej strate uložených dát.

Popis fungovania

Vyklopte si láskavo vyklápaciu stranu s obrázkami meracieho prístroja a nechajte si ju vyklopenú po celý čas, ked' čítate tento Návod na používanie.

Používanie podl'a určenia

Tento merací prístroj je určený na zist'ovanie a kontrolu vodorovných a zvislých línií ako aj bodov na zvislici.

Informácie o hlučnosti

Hodnotená hladina hluku A zvukového signálu má vo vzdialenosti 1 meter hodnotu 80 dB(A). Nemajte merací prístroj tesne pri uchu!

Slovensky | 137

Technické údaje

Bodový laser GPL 5 C
	Professional
Vecné číslo	3 601 K66 3..
Pracovný dosah1)
- vodorovné bodové lúče	30 m
- priesečník laserových čiar smerom hore	10 m
- laserové čiary smerom hore	7 m
- priesečník laserových čiar smerom dole	5 m
- laserové čiary smerom dole	3 m
Presnost' nivelácie	±0,2 mm/m
Uhlová presnost' (90°)
- bodové lúče	±0,4 mm/m
- kríže zvislice	±0,4 mm/m
Rozsah samonivelácie typicky	± 4°
Doba nivelácie typicky	<4 s
Prevádzková teplota	-10 °C ... +40 °C
Skladovacia teplota	-20 °C ... +70 °C
Relativna vlhkost' vzduchu max.	90 %
Laserová trieda	2
Typ lasera	635 nm, <1 mW
C6	1
Statívové uchytenie	1/4", 5/8"
Batérie	4 x 1 , 5 V L R 6 ( A A )
Prevádzková životnosť pri druhu prevádzky
- kríže zvislice a laserové body	9 h
- laserové body	20 h
- kríže zvislice a čelný bod	12 h
Hmotnosť podľa EPTA-Procedure 01/2003	0,6 kg
Rozmery	146 x 57 x 119 mm
Druh ochrany	IP 54 (ochrana proti prachu a proti striekajúcej vode)

1) Pracovný dosah sa môže následkom nepriaznivých podmienok (napríklad priame žiarenie slnečného svetla) zmenšit.
Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracích prístrojov sa môžu odlišovat'.
Na jednoznačnú identifikáciu Vášho meracieho prístroja slúži sériové číslo 11 na typovom štítku.

138 | Slovensky

Vyobrazené komponenty

Číslovanie jednotlivých zobrazených komponentov sa vzt'ahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

1 Výstupný otvor laserového lúča
2 Tlačidlo druhu prevádzky
3 Výstraha slabej batérie
4 Vypínač
5 Magnety
6 Statívové uchytenie 5/8"
7 Statívové uchytenie 1/4"
8 Aretácia veka priehradky na batérie
9 Viečko priehradky na batérie
10 Výstražný štítok laserového prístroja
11 Sériové číslo
12 Ochranná taška
13 Univerzálny držiak*
14 Laserová ciel'ová tabul'ka
15 Okuliare na zviditel'nenie laserového lúča*
16 Meracia platnička s pätkou*
17 Statív*

* Zobrazené alebo popísané príslušenstvo nepatri do základnej výbavy produktu.

Montáž

Vkladanie/výmena batérií

Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-mangánových batérií.

Ak chcete otvorit'viečko priehradky na batérie 9, posuňte aretáciu 8 v smere šípky a viečko priehradky na batérie vyklopte. Vložte príslušné batérie. Dajte pritom pozor na správne pólovanie podľa vyobrazenia na vnútornej strane viečka priehradky na batérie.

Ked' batérie zoslabnú, ozve sa jednorazový zvukový signál v trvaní 5 sekúnd. Výstraha slabej batérie 3 trvalo bliká červeno. Merací prístroj sa bude dat' používať už len kratšie ako 2 hod. V takom prípade, ak sú batérie slabé pri zapnutí meracieho prístroja, zaznie na dobu 5 sekúnd dlhý zvukový signál hned' po zapnutí meracieho prístroja.

Vymieňajte vždy všetky batérie súčasne. Pri jednej výmene používajte len batérie jedného výrobcu a vždy také, ktoré majú rovnakú kapacitu.

Ked' merací prístroj nebudete dlhší čas používat', vyberte z neho batérie. Počas dlhšieho skladovania meracieho prístroja môžu batérie skorodovat' a samočinne sa vybit'.

Používanie

Uvedenie do prevádzky

▶ Pri prevádzke tohto meracieho prístroja zaznievajú za určitých okolností intenzívne zvukové signály. Držte preto merací prístroj v dostatočnej vzdialenosti od svojho ucha aj od uší iných osôb. Hlasný zvuk by mohol spôsobit' poškodenie sluchových orgánov.
▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením.
Merací prístroj nevystavujte extrémnym teplotám ani žiadnemu kolísaniu teplôt. Nenechávajte ho odložený dlhší čas napr. v motorovom vozidle. V prípade väčšieho rozdielu teplôt nechajte najprv merací prístroj pred jeho použitím temperovat' na teplotu prostredia, v ktorom ho budete používat'. Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byt' negativne ovplyvnená precíznost' meracieho prístroja.
Vyhýbajte sa prudkým nárazom alebo pádom meracieho prístroja. V prípade intenzívnejšieho vonkajšieho zásahu by ste mali predtým, ako budete pokračovat' v práci, vždy vykonat' skúšku presnosti (pozri „Presnost' nivelácie“).
Ak budete meraci prístroj prepravovat' na iné miesto, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudších pohyboch poškodít'.

Zapínanie/vypínanie

Ak chcete merací prístroj zapnút', posuňte vypínač 4 do polohy „on“. Ihned' po zapnutí začne merací prístroj vysielat' laserové lúče z výstupných otvorov 1.

Ak chcete merací prístroj vypnút' posuňte vypínač 4 do polohy „off“. Pri vypnutí sa výkyvná jednotka zablokuje.

Pri prekročení maximálnej prípustnej teploty 40 °C nastáva vypnutie meracieho prístroja kvôli ochrane laserovej diódy. Po vychladnutí je merací prístroj opät' pripravený na prevádzku a možno ho znova zapnút'.

Deaktivovanie vypínacej automatiky

Ak sa počas cca 30 min. nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa kvôli úspore spotreby energie batérii automaticky vypne.

Ked' chcete po automatickom vypnutí merací prístroj opät' zapnút', môžete bud' najprv posunút' vypínač 4 meracieho prístroja do polohy „off“ a potom merací prístroj znova zapnút', alebo stlačte jedenkrát tlačidlo druhu prevádzky 2.

Ak chcete vyradit' z činnosti vypínaciu automatiku (pri zapnutom meracom prístroji), podržte tlačidlo druhu prevádzky 2 stlačené na dobu minimálne 3 sekundy. Ked' je vypínacia automatika deaktivovaná, laserové lúče na potvrdenie krátko bliknú.

Nenechávajte zapnutý merací prístroj bez dozoru a po použití merací prístroj vždy vypnite. Laserový lůč by mohol oslepiť iné osoby.

Ked' chcete automatické vypínanie opät' uviest' do činnosti, merací prístroj vypnite a znova ho zapnite.

Po zapnutí meracieho prístroja je zvukový signál vždy aktivovaný.

Ak chcete zvukový signál vyradit' z činnosti, merací prístroj vypnite. Podržte tlačidlo pre druh prevádzky 2 stlačené na dobu minimálne 1 sek. počas doby, ked' zapínate merací prístroj. Na potvrdenie deaktivácie zvukového signálu zaznejú tri krátke zvukové signály.

Ak chcete zvukový signál opät' aktivovat', merací prístroj vypnite a zapnite ho znova bez toho, aby ste opät' stlačili tlačidlo druhu prevádzky 2.

Druhy prevádzky

Tento merací prístroj umožnuje používat' tri druhy prevádzky, medzi ktorými môžete kedykol'vek prepínat':

• Kríže zvislice a laserové body: Merací prístroj vytvára po dve prekrižované laserové čiary smerom hore a smerom dole a takisto tri vodorovné bodové lúče.
• Laserové body: Merací prístroj vytvára tri vodorovné bodové lúče.
• Kríže zvislice a čelný bod: Merací prístroj vytvára po dve prekrižované laserové čiary smerom hore a smerom dole a takisto jeden vodorovný bodový lúč smerom dopredu.

Bodové lúče prebiehajú navzájom voči sebe v uhle 90° laserové čiary sa križujú takisto v uhle 90°. Bodové lúče a laserové čiary prebiehajú zvislo nad sebou.

Po zapnutí sa merací prístroj nachádza v režime prevádzky „Kríže zvislice a laserové body“. Ak chcete zmenit’ druh prevádzky, stlačte tlačidlo druhu prevádzky 2.

Postavte merací prístroj na vodorovnú a pevnú podložku a upevnite ho na držiak 13 alebo na stativ 17.

Po zapnutí prístroja nivelačná automatika automaticky vyrovná nerovnosti v rámci rozsahu samonivelácie ±4°. Nivelácia je ukončená v tom okamihu, ked' sa laserové body resp. laserové čiary (lúče) prestanú pohybovať.

Ak nie je automatická nivelácia možná, napr. preto, že plocha stanoviska meracieho prístroja sa odchyluje od vodorovnej roviny o viac ako 4°, laserové lúče začnú blikat'. Ked' je aktivovaný zvukový signál, ozve sa zvukový signál v krátkych intervaloch na dobu maximálne 30 sek. V priebehu 10 sek. po zapnutí sa tento alarm deaktivuje, aby sa umožnilo nastavenie meracieho prístroja.

Postavte merací prístroj do vodorovnej polohy a počkajte, kým sa uskutoční samonivelácia. Len čo sa bude nachádzat' merací prístroj v rozsahu samonivelácie ±4°, laserové lúče budú svietit' trvalo a zvukový signál sa vypne.

V prípade otrasov alebo pri zmenách polohy počas prevádzky merací prístroj opát' vykoná automatickú samoniveláciu. Po uskutočnenej nivelácii prekontrolujte polohu laserových lúčov so zretel'om na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Presnost' nivelácie

Faktory ovplyvňujúce presnost'

Najväčší vplyv na presnost' merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobit' vychýlenie laserového lúča.

Pretože v blízkosti podlahy sú tepelné rozdiely najvyššie, mali by ste merací prístroj namontovat' na bežný fotografický statív a postavit' ho doprostred pracovnej plochy.

Odchýlky môžu okrem vonkajších vplyvov vyvolávat' aj vplyvy, ktoré sú špecifické pre daný merací prístroj (ako napr. pády alebo prudké nárazy). Skontrolujte preto presnost' meracieho prístroja pred každým začiatkom práce.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opravit v autorizovanom servise firmy Bosch.

Ak sa presnost' nivelácie vodorovných laserových lúčov nachádza v rámci maximálne povolenej odchýlky, je tým súčasne skontrolovaná aj presnost' nivelácie prekrižených laserových lúčov (zvislá os).

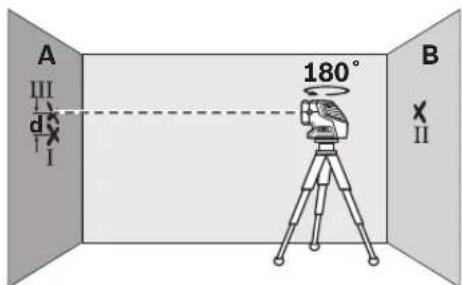

Kontrola presnosti vodorovnej nivelácie

Na túto kontrolu budete potrebovať vol'nú meraciu trasu dĺžky 20 m na pevnom podklade medzi dvoma stenami A a B.

- Namontujte merací prístroj v polohe blizko steny A na statív, alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj.

- Nasmerujte vodorovný bodový lůč na blízku stenu A. Nechajte merací prístroj, aby sa naniveloval. Označte stred laserového bodu na stene (bod I).

- Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte stred bodu laserového lúča na protil'ahlej stene B (bod II).

- Umiestnite merací prístroj do blízkosti steny B - bez toho, aby ste ho otáčali -, zapnite ho a nechajte merací prístroj, aby sa naniveloval.

– Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v prípade potreby podložením), aby stred bodu laserového lúča smeroval presne na predtým označený bod II na stene B.

- Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho výšku. Nechajte ho, aby sa naniveloval a označte stred bodu laserového lúča na stene A (bod III). Dávajte pritom pozor na to, aby sa bod III nachádzal podľa možnosti zvislo nad resp. pod bodom I.

- Rozdiel d oboch označených bodov 1 a III na stene A dáva skutočnú výškovú odchýlku meracieho prístroja pre prvý bodový lůč.

Zopakujte tento merací postup pre obidva ostatné bodové lúče. Na tento účel otočte merací prístroj pred začiatkom každého meracieho úkonu vždy o 90°.

Na meracej trase 2 x 20 m = 40 m smie mat' maximálne prípustná odchýlka hodnotu: 40 m x ±0,2 mm/m = ±8 mm.

Rozdiel d medzi bodmi I a III smie byt' potom pri každom jednotlivom meracom úkone maximálne 8 mm.

Pokyny na používanie

Na označovanie používajte vždy iba stred laserového bodu resp. stred laserovej čiary. Vel'kost' laserového bodu, resp. šírka laserovej čiary sa mení podl'a vzdialenosti.

Práca s laserovou ciel'ovou tabul'kou

Laserová cieľová tabul’ka 14 zlepšuje viditel’nost’ laserového lúča za nepriaznivých podmienok a pri väčších vzdialenostiach.

Reflektujúca polovica laserovej ciel'ovej tabul'ky 14 zlepšuje viditel'nost' laserovej čiary, cez priehladnú polovicu je laserová čiara viditel'ná aj zo zadnej strany laserovej ciel'ovej tabul'ky.

Práca so statívom (Príslušenstvo)

Statív poskytuje stabilnú a výškovo nastavitelnú meraciu podložku. Upevnite merací prístroj pomocou statívového uchytenia 1/4" 7 na závit statívu 17 Na upevnenie na bežný stavebný statív použite statívové uchytenie 5/8" 6. Pomocou aretačnej skrutky dobre upevnite merací prístroj na statív.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.

Upevnenie pomocou univerzálného držiaka (Príslušenstvo)

Pomocou univerzálného držiaka 13 môžete upevňovat' merací prístroj napríklad na zvislé plochy, rúry alebo na rôzne magnetizovatel'né materiály. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a ul'ahčuje výškové nastavovanie meracieho prístroja.

Ešte predtým, ako zapnete merací prístroj, univerzálny držiak 13 zhruba vyrovnajte.

Práca s meracou platničkou (Príslušenstvo) (pozri obrázky A -B)

Pomocou meracej platničky 16 môžete značku laserového lúča nanášat' na podlahu, resp. laserovú výšku na stenu.

Pomocou nulového políčka a stupnice sa dá odmerat' vzájomné prestavenie v želanej výške a opät' naniest' na inom mieste. Takýmto spôsobom odpadne exaktné nastavovanie prístroja na prenášanú výšku.

Meracia platnička 16 je kvôli lepšej viditel'nosti laserového lúča na väčšie vzdialenosti, resp. pri dopade silného slnečného svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je však identifikovatel'né len vtedy, keď pozeráte na meraciu platničku paralelne k laserovému lúču.

Okuliare na zviditel'nenie laserového lúča (Príslušenstvo)

Okuliare na zviditel'nenie laserového lúča filtrujú svetlo okolia. Vd'aka tomu sa stáva červené svetlo lasera pre oko svetlejším.

Nepoužívajte laserové okuliare ako ochranné okuliare. Laserové okuliare slúžia na lepšie zviditelnenie laserového lúča, pred laserovým žiarením však nechránia.
Nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave. Laserové okuliare neposkytujú úplnú ochranu pred ultrafialovým žiarením a znižujú vnímanie farieb.

Príklady postupov

Všeobecné upozornenia

Merací prístroj inštalujte vždy do blízkosti neja- kej plochy alebo hrany, ktorú treba prekontro- lovať, a pred začiatkom každého merania ho nechajte nanivelovat'.

Odmerajte vzdialenosti medzi laserovým lúčom, resp. laserovou čiarou a nejakou plochou alebo hranou na dvoch miestach, ktoré sa nachádzajú podľa možnosti čo najďalej od seba (napríklad pomocou meracej platničky 16).

Kontrola zvislic a vodorovných línií (pozri obrázky C–D)

Na kontrolu zvislíc (napríklad plôch) zvol'te niektorý druh prevádzky s krížami zvislice. Na dvoch bodoch odmerajte vzdialenost' medzi bodom prekríženia laserových čiar a kontrolo-vanej plochy. Ked' sú tieto vzdialenosti rovnaké, je plocha zvislá.

Na kontrolu vodorovných línií (plôch) skontrolujte podobným spôsobom vzdialenost' medzi jedným vodorovným bodovým lúčom a kontrolovanou plochou.

Prenášanie výšok (pozri obrázky E–F)

Namontujte merací prístroj podľa možnosti na statív 17, alebo ho upevnite na držiak 13. Ešte predtým, ako zapnete merací prístroj, statív, resp. držiak zhruba vyrovnajte. Nastavte bodový lúč na požadovanú výšku. Otočte merací prístroj k cieľovému miestu bez toho, aby ste zmenili výšku meracieho prístroja, a preneste resp. prekontrolujte výšku na cieľovom mieste.

Indikácia a kontrola pravých uhlov (pozri obrázky G-H)

Na kontrolu pravých uhlov v horizontálnej rovine (napríklad medzi dvoma plochami) zvol'te niektorý druh prevádzky meracieho prístroja s tromi laserovými bodmi. Merací prístroj vyrov-najte tak, aby bola vzdialenost' medzi plochou A a prvým bodovým lúčom v dvoch bodoch rovnaká. Skontrolujte teraz vzdialenost' medzi plochou B a druhým bodovým lúčom na dvoch bodoch. Ked' je táto vzdialenost' rovnaká, nachádzajú sa plochy proti sebe v pravom uhle.

Na kontrolu pravého uhla vo vertikálnej rovine zvol'te niektorý z druhov prevádzky s krížami zvislice a skontrolujte, či je plocha A zvislá a či je plocha B vodorovná.

Prenášanie bodu podlahy (zvislice) na strop (pozri obrázky I-J)

Zvol'te niektorý z druhov prevádzky s krížami zvislice. Nasmerujte bod prekríženia (priesečník) dolných laserových čiar na bod zvislice, ktorý máte preniest'. Nakreslite priesečník horných laserových čiar na strope. Presne takisto sa dajú body prenášat' zo stropu na podlahu.

Pri montáži kovových profilov pri technológii suchej stavby priložte merací prístroj oboma magnetmi 5 na niektorý namontovaný profil. Odmerajte vzdialenost' od priesečníka laserových čiar k okraju profilu. Preneste vzdialenost' k protilahlému kovovému profilu na strope resp. na podlahe.

Označovanie pravých uhlov (pozri obrázok K)

Zvol'te druh prevádzky „Križe zvislice a laserové body“. Vyrovnajte merací prístroj s priesečníkom laserových čiar k referenčnému bodu, od ktorého má začinat' pravý uhol. Nakreslite pozdíž laserových čiar obe strany uhla.

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte v ochrannej taške, ktorá sa dodáva spolu s meracím prístrojom.

Udržiavajte svoj meraci prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšt'adlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovat', treba dat' opravu vykonat'autorizovanej servisnej opravovni ručného elektrického náradia

Bosch. Merací prístroj sami nikdy neotvárajte.

Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

V prípade potreby zasielajte merací prístroj do opravy v ochrannej taške 12.

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Likvidácia

Výrobok, príslušenstvo a obal treba dat' na recykláciu šetriacu životné prostredie.

Len pre krajiny EÚ:

Neodhadzujte meracie prístroje do komunálneho odpadu!

Podl'a Európskej smernice 2002/96/ES o starých elektrických a elektronických výrob-

koch a podl'a jej aplikácií v národ-

nom práve sa musia už nepoužitel'né elektrické produkty zbierat' separovane a dat' na recykláciu zodpovedajúcu ochrane životného prostredia.
