คู่มือผู้ใช้ GPL 5 C Professional BOSCH

กฎระเบียบเพื่อความปลอดภัย

ท่านสามารถใช้เครื่องมือวัดกํางานได้อย่าง ปลอดภัย หากได้อ่านข้อมูลเกี่ยวกับการปฏิบัติ งานและข้อมูลเพื่อความปลอดภัยทั้งหมด เท่านั้น รวมทั้งต้องปฏิบัติตามคำแนะนําที่ เซียนไว้อย่างเคร่งครั้งด้วย อย่างกําให้ป้ายเตือนที่อยุ่น เครื่องมือวัตน์ลับเลือน เก็บรักษาคำแนะปำเหล่านี้ไว้ให้ดี

▶ ระวัง การใช้งานผิดประเภท หรือการปรับแต่งอุปกรณ์เอง หรือ Bü้ําไปใช้กับงานอย่างอื่น อาจ기ำให้เกิดอันตรายจากรังสีได้
▶เครื่องมือวัตนี้มีบ้ายเตือนเป็นภาษาอังกฤษ (หมายเลข 10 ในภาพประกอบของเครื่องมือวัต)

▶ ก่อนใช้งานครั้งแรก ให้ติดสติกเกอร์ที่จัดสง่มาที่พิมพ์เป็น ภาษาของท่าน ทับลงบนภาษาอังกฤษที่อยู่บนป้ายเตือน
อย่าส่องลําแสงเลเซอร์ไปยังคุนหรือสตัว และอย่างจ้องมอง ลําแสงเลเซอร์ เครื่องมื้อวัดนี้ผลิตสําแสงเลเซอร์ระดับ 2 ตาม มาตรฐาน IEC 60825-1 รังสัมสารกรกําไห้คนตาบอดได้
อย่าใช้วน้สําหรับมองแสงเลเซอร์เป็นแวนนิรภัย แวน สําหรับมองแสงเลเซอร์ใช้สําหรับมองสําแสงเลเซอร์ให้เห็น ชัดเจนชั้นแต่ไม่ได้ช่วยบ้องกันรังสีจากสําแสงเลเซอร์
อย่าใช้วน่าสําหรับมองแสงเลเซอร์เป็นแวนกันแดดหรือไส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังกําไหมของเห็นแสงสีไม่ชัดเจน
▶ การช่อมแซมเครื่องมือวัดควรกําโดยผู้เชี่ยวชาญและใช้อะไรหลำเท่านั้น ทั้งนี้เพื่อใหม่ใจได้ว่าสามารถใช้งาน เครื่องมือวัดได้อย่างปลอดภัยเสมอ

▶ อย่าให้เด็กใช้เครื่องมือวัตด้วยเลเซอร์โดยไม่มีผู้ควบคุม ดูแล เด็กๆ อาจทำให้ผู้อื่นตาบอดโดยไม่ตั้งใจ
อย่าใช้เครื่องมือวัดในบรรยายกาศที่มีโอกาสระเบิด เช่น ในบริเวณที่มีของเหลวติดไฟได้ แก้ส หรือผุ่นละออง ในเครื่องมือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นละอองหรือ hierะเหยนไหติดไฟได้

ต้องกันเครื่องมือวัดและแผ่นเป้าหมาย เลขอร์ 14 ให้น่างจากเครื่องปรับจังหวะ การเต้นของหัวใจด้วยไฟฟ้า แม่เหล็กของ เครื่องมือวัดและแผ่นเป้าหมายเลขอร์จะสร้าง สนามแม่เหล็ก ซึ่งสามารถกําให้เครื่องปรับ จังหวะการเต้นของหัวใจด้วยไฟฟ้ากํางาน บทพร่องใด

ต้องกันเครื่อเมืองัดและแผ่นเป้าหมายเลเซอร์ 14 ให้น่างจากสื่อป้าข้อมูลที่มีคุณสมบัติเป็นแม่เหล็กและอุปกรณ์ที่เวต่อแรงดึงดูดแม่เหล็ก เม่เหล็กของเครื่องเมืองัดและแผ่นเป้าหมายเลเซอร์สามารถทำให้ข้อมูลสูญหายอย่างเรียกลับไม่ได้

ลักษณะหน้าที่

โปรดคล์หน้าที่พับไว้ชึ่งแสดงภาพประกอบเครื่องมือวัด และตลี่ไว้ ตลอดเวลาที่อ่านหนังต่อคู่มือการใช้งาน

ประโยชน์การใช้งาน

เครื่องมือวัดนี้ใช้สำหรับกำหนดและตรวจสอบเส้นแนวนอนและ เส้นแนวตั้ง รวมทั้งจุดติ่ง

258 | ภาษาไทย

ข้อมูลทางเทคนิค

เลขอร์พอยท์เตอร์	GPL 5 CProfessional
หมายเลขสินค้า 3 601 K66 3...
ย่านการกํางาน
-ลําแสงจุดแนวนอน	30 ม.
-จุดตัดเส้นเลเซอร์ ขึ้นด้านบน	10 ม.
-เส้นเลเซอร์ ขึ้นด้านบน	7 ม.
-จุดตัดเส้นเลเซอร์ ลงด้านล่าง	5 ม.
-เส้นเลเซอร์ ลงด้านล่าง	3 ม.
ความแมนยําการกําระดับ	± 0.2 mm./ม.
ความแมนยําการวัตมุม (90)
-ลําแสงจุด	± 0.4 mm./ม.
-กากบาทดิ่ง	± 0.4 mm./ม.
ย่านการกําระดับอัตโนมัติปกติ	± 4
ระยะเวลากําระดับปกติ	<4 วินาที
อุณหภูมิปฏิบัติงาน	-10 °C ... +40 °C
อุณหภูมิเก็บรักษา	-20 °C ... +70 °C
ความชื่นสัมพัทธ์ สูงสุด	90 %
ระดับเลเซอร์	2
ชนิดเลเซอร์	635 nm, <1 mW
C_6	1
ช่องประกอบกับชาตั้งแบบสามชา	1/4", 5/8"
แบตเตอร์	4 x 1.5 ไวลท์ LR6 (AA)
อายุแบตเตอรี่สําหรับรูปแบบการกํางาน
- กากบาทดิ่งและจุดเลเซอร์	9 ชั่วโมง
-จุดเลเซอร์	20 ชั่วโมง
- กากบาทดิ่งและจุดหน้า	12 ชั่วโมง
น้ําหนักตามระเบียบการ-EPTA-Procedure 01/2003	0.6 กก.
ขนาด	146 x 57 x 119 มม.
ระดับการคุ้มกัน	IP 54 (ป้องกันผุ่นและน้ํากระเด็นเปียก)

1) ย่านการก้างานอาจลดลงหากมีสภาวะแวดล้อมที่เม่เหมาะสม (ต.ย. เช่น แสงอาทิตย์สองโดยตรง)
เครองแตะเครื่องอาจมัชอทางการตําตกตางกัน ตั้งนั้นกรุนมาสังเกตหมาย เซอต้นคําบนแผนป้ายรุ่นของเครองมิจรัตของท่าน
เครื่องมือวัตนี้มหมายเลขเครื่อง 11 บนแผ่นป้ายรุ่น

ภาษาไทย | 259

ส่วนประกอบผลิตภัณฑ์

สำดับเลขของสวนประกอบผลิตภัณฑ์อ้างถึงสวนประกอบของ เครื่องมือวัดที่แสดงในหน้าภาพประกอบ

1 ช่องทางออกลำแสงเลเซอร์
2 ปุ่มรูปแบบการทำงาน
3ไฟเตือนแบตเตอรี่ต่ำ
4 สวิทซ์เปิด-ปิด
5 แม่เหล็ก
6 ช่องประกอบของชาติ้งแบบสามขาขนาด 5/8"
7 ช่องประกอบของชาตั้งแบบสามขาขนาด 1/4"
8 ตัวล้อคฝ่าแบตเตอรี่
9 ผ่าแบตเตอร์
10 ป้ายเตือนแสงเลเซอร์
11หมายเลขเครื่อง
12 换届ป่าใส่เครื่องมือวัด
13 ด้ามจับอนกประสงค์
14 แผ่นเป้าหมายเลเซอร์
15 แวนสำหรับมองแสงเลเซอร์
16 แผ่นวัดพร้อมชาตั้ง*
17 ชาตั้งแบบสามชา*

*อุปกรณ์ประกอบในภาพประกอบหรือในคําอธิบาย ไม่รวมอยู่ในการจัดสงมาตรฐาน

การประกอบ

การใส่/การเปลี่ยนแบตเตอรี่

ขอแนะ^nำให้ใช่แบตเตอร์แบบอัลคาไลน์เมงกานีสกับเครื่องมือวัตนี้

เปิด事先แบตเตอร์ 9 โดยดันตัวล้อ 8 ไปตามทิศลูกร และพัฒนา แบตเตอร์รื่น ใน่แบตเตอร์เข้าไป ขณะใส่แบตเตอร์ ต้องดูไหัว แบตเตอร์อยู่ในถ้าแหน่งที่ถูกต้องตามที่กําหนดไว้ที่ด้านในผ่า แบตเตอร์

หากแบตเตอรี่อน เสียงสัญญาจจะตั้งขึ้นหนึ่งครั้งนาน 5 วินาที่ ไฟเตือนแบตเตอรี่ต่ํา 3 การบริบดีแดงอย่างต่อเนื่อง เครื่องมือวัด สามารถทำงานต่อไปได้ไม่เกิน 2 ซังโมง

หากแบตเตอร์ออนขณะเปิดเครื่องมือวัด เสียงสัญญาจะตังขึ้น นาน 5 วินาทีในพันที่ที่เปิดสวิทช์เครื่องมือวัด เปลี่ยนแบตเตอร์ทุก้อนพร้อมกันเสมอ โดยใช้แบตเตอร์ที่ห่อ เดียวกันพัฒนดและมีความจุเท่ากันทุก้อน

▶ เมื่อไม่ใช้งานเป็นเวลานาน ใน้ปำแบตเตอร์ออกจาก เครื่องมือรัต หากไส่แบตเตอร์ที่งไนนานๆ แบตเตอร์จะเกิด การกัดกรุ่นและปล่อยประจุฬาไฟฟ้าออกมา

การปฏิบัติงาน

การเริ่มต้นใช้งาน

▶ ภายใต้เงื่อนไขบางประการ ขณะกํางานเครื่องมือวัดจะ ปล่อยสัญญาณเสียงดังออกมา ดังนั้นต้องเอาเครื่องมือ วัด ออกห่างจากหูของท่านหรือบุคคลอื่น สัญญาณเสียงดัง อาจกําให้การได้อินบกพร่องได้
▶ ป้องกันไม่ให้เครื่องมือวัดได้รับความชื้นและโดน แสงแตดส่องโดยตรง
อย่าให้เครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก ตัวอย่าง เช่น อย่าปลอยเครื่อง ไว้ในรถยนต์เป็นเวลานาน ในกรณีที่อุณหภูมิการเปลี่ยนแปลง มาก ต้องปล่อยให้เครื่องมือวัดปรับข้ากับอุณหภูมิรอบด้าน ก่อนใช้เครื่องทำงาน ในกรณีที่ได้รับอุณหภูมิที่สูงมาก หรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัดอาจมีความแม่นยำ น้อยลง
หลักเลี่ยงอย่าให้เครื่องมีอวัตตกหล่นหรือถูกกระทบอย่างแรง เมื่อเครื่องเมื่อวัตถูกกระทบจากภายนอกอย่างแรงครวดวจตอบความแมนЬำกอนnPําไปใช้งานต่อเสมอ(ดู "ความแมนยําการทําระดับ")
▶ ปิดเครื่องมือวัดขณะเคลื่อนย้าย เมื่อบิดสวิทธ์ ชุดกําระดับ จะลูกล็อค ถ้าไม่เซนนั้นการเคลื่อนไหวอย่างรุนแรงอาจกําให้ ชุดกําระดับเสียหายได้

260 | ภาษาไทย

การเปิดและปิดเครื่อง

เปิดเครื่องมือวัดโดยต้นสวัทซ์เปิด-ปิด 4 ไปที่ตําแหนง "on" ในทันที่ที่เปิดสวัทซ์ เครื่องมือวัดจะปล่อยสําแสงเลเซอร์ออกจากช่องทางออกสําแสงเลเซอร์ 1

▶ อย่าส่องสำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่า จ้องมองสำแสงเลเซอร์แม่จะอยู่ในระยะไกล

ปิดเครื่องมือวัดโดยต้นสวัทซ์เบิด-ปิด 4 ไปที่ตําแหน่ง "ota" เมื่อ ปิดสวัทซ์ ชุดกําระดับจะถูกล้อค

หากเครื่องมีคุณหภูมิเกินกร่าจุณหภูมิการใช้งานสูงสุดที่อนุญาตตื้อ 40 °C เหรี่จะเปิดสวัฒน์ ทั้งนี้เพื่อปก่งเหตุดเลเซอร์แบบไต่อตเมื่อเครื่องเย็นลงแล้ว เครื่องหวอมจะกำหนด ให้เปิดสวัฒน์เครื่อง อีกครั้งได้

การยกเลิกการปิดอัตโนมัติ

หากไม่มีการกดบุ่มใดๆ ที่เครื่องมือวัดเป็นเวลานานประมาณ 30 นาที เครื่องมือวัดจะปิดสวิทช์โดยอัตโนมตีเพื่อบกป้องแบตเตอรี่ เมื่อต้องการเปิดสวิทช์เครื่องมือวัดหลังการปิดสวิทช์โดยอัตโนมติ ให้ต้นสวิทช์เปิด-ปิด 4 ไปที่ตําแหน่ง "offและจากนั้นจึง เปิดสวิทช์เครื่องมือวัดอีกครั้งหนึ่ง หรือให้ตกบุ่มรูปแบบการกํางาน 2 หนึ่งครั้ง

เมื่อต้องการยกเลิกการปิดสวิทซ์โดยอัตโนมัติ forecastsบุ่มรูปแบบการกํางาน 2 นายอย่างน้อยที่สุด 3 วินาที (ขณะเครื่องมือวัดเปิดสวิทซ์อยู่) เพื่อยืนยันการยกเลิกการปิดสวิทซ์โดยอัตโนมัติ ลําแสงเลเซอร์จะทะพริบขึ้นสั้นๆ

▶ อย่าเปิดเครื่องมือวัดทั้งไว้โดยไม่ควบคุมดูแล และให้ปิด เครื่องมือวัดหลังใช้งาน สำแสงเลเซอร์อาจกําให้บุคคล อื่นทาพร่ได้

เมื่อต้องการเรียกใช้งานการปิดสวิทซ์โดยอัตโนมัติ ให้ปิดสวิทซ์ เครื่องเมื่อวัดและเปิดสวิทซ์อักษรัง

การยกเลิกเสียงสัญญาณ

เมื่อเปิดสวิทช์เครื่องมือวัด เสียงสัญญาณจะกํางานเสมอ หากต้องการยกเลิกเสียงสัญญาณ ให้ปิดสวิทช์เครื่องมือวัด กดบุ่ม รูปแบบการกํางาน 2 ค้างไว้อย่างน้อยที่สุด 1 วินาทีขณะกําการ เปิดสวิทช์เครื่องมือวัดซึกรครั้งหนึ่ง เพื่อยี่นยันการยกเลิกเสียง สัญญาณ จะมีเสียงบื้บสั่นๆ ดังขึ้นตามครั้ง

เมื่อต้องการเรียกไข้งานเสียงสัญญาณ ให้ปิตสวิทซ์เครื่องมือวัด และเบิดสวิทซ์อักครั้งโดยไม่กดบุ่มรูปแบบการทำงาน 2

วิธีการปฏิบัติงาน

เครื่องมือวัดนี้มีสามรูปแบบการ faitงาน ซึ่งทานสามารถลับเปลี่ยนใช้ ได้ทุกเวลา:

• ภาพาทดิ์และจุดเลเซอร์: เครื่องมือวัดผลิตเส้นเลเซอร์ การบาทสองเส้น และเส้นวั่งขึ้นด้านบนและลงด้านลางเป็น แนวตั้งตรง และสําแสงจุดตามแนวทางตามสําแสง
• จุดเลเซอร์: เครื่องมือวัดผลิตสําแสงจุดตามแนวนอนสามสําแสง
• ภาพาทติ่งและจุดหน้า: เครื่องมือวัดผลิตเส้นเลเซอร์กากบาท สองเส้น แต่ละเส้นวิ้งขึ้นด้านบนและลงด้านลางเป็นแนวตั้งตรง และสําแสงจุดตามแผนอนอนหนึ่งสําแสงพริงปยังด้านหน้า

สำแสงจุดวิ่งทำมุม ซิธิ่งกันและกัน; เส้นเลเซอร์จะใช้วกันที่มุม 90° เช่นกัน.สำแสงจุดและเส้นเลเซอร์วิ่งเป็นแนวตั้งตรงเหนือกันและกัน เมื่อเปิดสวิทช์ เกรื่องมือวัดอยู่ในรูปแบบการทำงาน ʿกากบาทดิ่งและ จุดเลเซอร์ เมื่อต้องการเปลี่ยนรูปแบบการทำงาน ไหักดุ่มรูปแบบการทำงาน 2

การทำงานด้วยการทำระดับอัตโนมัติ

วางเครื่องมือวัตบนอุปกรณ์หนุนที่ม่นคงและราบเสมอกัน ประกอบ เครื่องเข้ากับตามจับ 13 หรือกับชาตั้งแบบตามชา 17

เมื่อเปิดสวิทช์ ฟังขันการทำระดับอัตโนมัติจะปรับความไม่ราบเรียบ ให้สมดุลภายในยานการทำระดับอัตโนมัติ±4° การทำระดับสั่นสุด ลงทันที่ที่จุดเลเซอร์ หรือเส้นเลเซอร์ ไม่เคลื่อนไหวอีกต่อไป

หากไม่สามารถ FIFAระดับอัตโนมัติได้ ต.ย. เช่น เนื่องจากพื้นผิวที่ เครื่องมีอําตั้งอยู่ เบ่งเบนมากกว่า 4° จากระ Canvasรับ สําแสง เลขอําจะ swimsะพร่บ เมื่อมีการเรียกใช้เสียงสัญญาณ สัญญาณ จังหวะเร็วฯ จะดังขึ้นนานสูงสุด 30 วินาที เลียงบอกเหตุนี้จะ ถูกยกเลิกภายใน 10 วินาทีหลังเปิดสวิทช์ เพื่อปล่อยให้เครื่องมีอวัด กําการปรับ

ตั้งเครื่องเมืองวัดในตําแหน่งราบ และอวัฒน์กําระดับอัตโนมัติ ในทันที่เครื่องเมืองวัดอยู่ภายในยานการกําระดับอัตโนมัติ± 4° ลําแสงเลเซอร์หังหมดจะติดขึ้นอย่างดุ่นเนื่อง และเสียงสัญญาณ จะบิดสวิทย์ช่อง

ในกรณีที่พื้นส่วนจะเทือนหรือเปลี่ยนตําแหน่งขณะกํางาน เครื่องมือรัดจะกําระดับโดยอัตโนมัติซีกรัง เพื่อนหลักเลี่ยงความมิตพลาดอัน เกิดจากการเสื่อนเครื่องมือวัด ให้ตรวจสอบตําแหน่งของสําแสง ลเซอร์กับจุดอ้างเมื่อกําระดับข้าซีกรัง

ภาษาไทย | 261

ความแม่นยำการทำระดับ

ผลกระทบต่อความแม่นย้ำ

อุณหภูมิรอบด้านมีผลต่อความแมนยํานักที่สุด โดยเจพาะอย่างยิ่ง ความแตกต่างของอุณหภูมิจากพันชั้นไปที่ระดับสูงกราสามารถ เบี่ยงเบนตําแสงเลเซอร์ได้

เนื่องจากบริเวณไกลฟื้นมีการผันผวนของอุณหภูมิมากที่สุด ดังนั้น หากเป็นไปได้ จึงควรประกอบเครื่องมืออัดเช้ากับชาตั้งแบบสามขา ที่มีอําหน่ายทั่วไป และวางไว้กลางพื้นที่ก้างาน

นอกจากผลกระทบจากภายในอกแล้ว ผลกระทบโดยเฉพาะต่อตัว เครื่อง (เช่น ถูกกระทอกอย่างแรงหรือตกพื้น) สามารถจำให้เกิด ความเบี่ยงเบนได้ ดังนั้นต้องตรวจสอบความแม่นยําของเครื่องมือ วัดทุครั้งก่อนเริ่มโรงงาน

หากเครื่องมือรัตมีความเปี่ยงเบนมากกว่าความเปี่ยงเบนสูงสุดใน ขณะ Scenarioทดสอบครั้งใดครั้งหนึ่ง กรุณาส่งเครื่องให้ศูนย์บริการ หลังการขาย บ่อช ซ่อมแซม

หากความแน่นยําการทำระดับของลำแสงเลเซอร์แนวนอนอยู่ภายใน ขอบเขตความเนื่องเบนสูงสุดที่อนุญาต ความแน่นยําการทำระดับ ของเส้นเลเซอร์กากบาท (แกนแนวผัง) ก็ได้รับการตรวจสอบด้วย

การตรวจสอบความแม่นยําการทำระดับแนวนอน

สำหรับการตรวจสอบ ต้องใช้ระยะทางวัดวางเปล้ายว 20 ม. บน พื้นผิวที่มั่นคงระหว่างผนัง A และ B

- ประกอบเครื่องมือวัดเข้าบนชาตั้งแบบสามชา หรือวางเครื่องบน พื้นผู้ที่มั่นคงและราบเสมอกันใกล้กับแน้ง A เปิดสวิทช เครื่องมือวัด

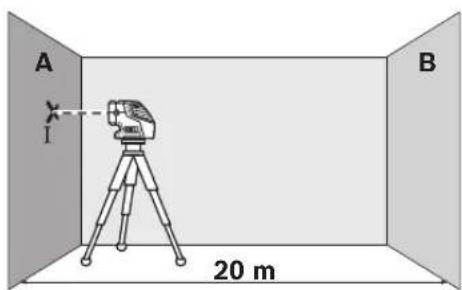

- ชี้畸形แสงจุดแนวนอนไปยังผนังฝ่งไกล A และปล่อยให้เครื่องมือวัดกําระดับ กําเครื่องหมายที่จุดกลางของ畸形แสงเลเซอร์บนผนัง (จุด I)

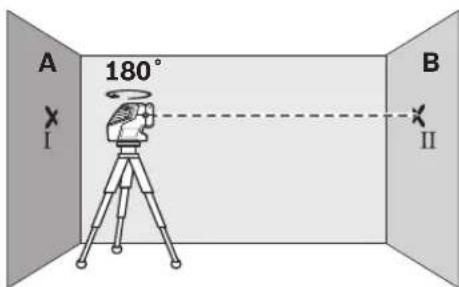

- หมุนเครื่องมือวัดไป 180° ปล่อยให้เครื่องมือวัดทำระดับ และทำเครื่องหมายที่จุดกลางของลำแสงเลเซอร์บนผนัง B ฝั่งตรงข้าม (จุด Ⅱ)

- วางเครื่องมือวัดไกลผนัง B โดยไม่หมุนเครื่อง เปิดสวัทซ์ เครื่องมือวัดและปล่อยให้กําระดับ

- วางแผนความสูงของเครื่องมือวัด (โดยปรับที่ชาตั้งแบบสามหาหรือใช้สิ่งของรองข้างได้ หากจําเป็น) ในลักษณะให้จุดกลางของสําแสงเลเซอร์ตกลงบนจุดเครื่องหมายอันาอนII บนผนัง Bอย่างพอดับพอตี

- หมุนเครื่องมือวัดไป 180° โดยไม่ปลียนความสูง ปลอยให้ เครื่องมือวัดกําระดับ และกําเครื่องหมายที่จุดกลางของสําแสง เลขอร์บนมัง A (จุด III) ระมัดระวังให้จุด III อยู่ในแนวทาง เห็นอห์อไห้จุด I เท่าที่จะกําได้

ความต่างดของจุดเครื่องหมายทั้งสองIและIIIบนแน่Aแสดงความเปี่ยงเบนความสูงของเครื่องมือวัดในขณะนั้น สำหรับลำแสงจุดแรก

262 | ภาษาไทย

ทำซ้าขันตอนสำหรับลำแสงจุดอื่นทั้งสองลำแสง โดยหมุนเครื่องมือ วัดไป 90° ทุกครั้งก่อนเริ่มต้นขันตอนการวัด

บนระยะทางวัด 2 × 20 ม. = 40 ม. ความเบี่ยงเบนสูงสุดที่ อนุญาตคือ: 40 ม. × ±0.2 มม./ม. = ±8 มม.

ตั้งนั้น ความต่าง d ระหว่างจุด I และ III สําหรับการวัดตามครั้ง ใน แต่ละครั้งต้องมีค่าไม่มากกว่า 8 มม.

ข้อแนะนำในการทำงาน

▶ ทำเครื่องหมายตรงกลางจุดเลเซอร์ หรือเส้นเลเซอร์ เสมอ ขนาดของจุดเลเซอร์ และความกว้างของเส้นเลเซอร์ เปลี่ยน ไปตามระยะทาง

การทำงานกับแผ่นเป้าหมายเลเซอร์

แผนเป้าหมายเลเซอร์ 14 ช่วยให้มองเห็นลําแสงเลเซอร์ได้ดิยิ่งขึ้นใน ตภาวะที่ไม่เหมาะสมและในระยะทางไกลฯ

สวนสะทอนกลับของแผนเป้าหมายเลเซอร์ 14 ช่วยใหม่องเห็น เส้นเลเซอร์ได้ตียงขึ้น เนื่องจากมีส่วนโปรงใส่ จึงสามารถ มองเห็นเส้นเลเซอร์จากทางด้านหลังของแผนเป้าหมายเลเซอร์ ไต้วย

การทำงานกับชาตั้งแบบสามชา (อุปกรณ์ประกอบ)

ชาตั้งแบบสามขาช่วยให้สามารถวัดได้อย่างมิ่นคงและปรับความสูงไต สวมเครื่องเมื่อวัดผ่านช่องประกอบของชาตั้งแบบสามขาขนาด 1/4" 7 เข้าบนเฉลี่ยวของชาตั้งแบบสามขา 17 หรือชาตั้งกล้องที่มีอําหน่ายทั่วไป สําหรับการยืดกับชาตั้งก่อสร้างที่มีอําหน่ายทั่วไป ให้ใช้ช่องประกอบของชาตั้งแบบสามขาขนาด 5/8" 6 และชัน สกรุล็คของชาตั้งแบบสามขาเข้าให้แน่น

ปรับชาตั้งแบบสามขาย่างคราวๆ ก่อนเปิดสวิทช์เครื่องมือวัด

การยืดกับด้ามจับอนกประสงค์ (อุปกรณ์ประกอบ)

เมื่อใช้ตามจับอน Nepalประสงค์ 13 ช่วย ทานสามารถติดเครื่องมือวัด ต.ย. เช่น เซากับพื้นผิวนวัตถัง ท่อ หรือวัตถุที่กําให้เป็นแม่เหล็ก ได้ เป็นต้น ด้านจับอน Nepalประสงค์ยังเหมาะสมสําหรับใช้เป็นชาติ้งแบบ สามขายนิตดังพื้น และกําให้ปรับความสูงของเครื่องมือวัดได้ง่ายขึ้น ด้วย

ปรับต้ามจับอเนกประสงค์ 13 อย่างคราวๆ ก่อนเปิดสวิทซ์เครื่องมือ รัต

การกํางานกับแผ่นวัด (อุปกรณ์ประกอบ) (ดูภาพประกอบ A-B) แผ่นวัด 16 ช่วยให้สามารถคัดลอกเส้นเลเซอร์ไว้บนพื้นหรือคัดลอก ความสูงเลเซอร์ไว้บนผนังได้

ท่านสามารถใช้จุดศูนย์และมาตราส่วนเพื่อวัดส่วนต่างของความสูง ที่ต้องการและปําไปางเทียบยังสถานที่จุดตื้อน ทั้งนี้เพื่อตัดปัญหาการ ปรับตั้งเครื่องมือวัดไปยังความสูงที่จะต้องคัดออก ชึ่งต้องปรับตั้ง อย่างเที่ยงตรง

แผ่นวัด 16 เคิดอีบสารสะท้อนกลับที่ช่วยให้มองเห็นลำแสงเลเซอร์ ใต้ซัดเจนขึ้นในระยะทางไกลๆ หรือเมื่ออุปทามกลางแสงแต่เจ้า ท่าน จะเห็นความตรวจสอบที่เข้มขันเฉพาะเมื่อมองขนานาลูกับลำแสงเลเซอร์ ไปยังแผ่นวัดเท่านั้น

แวนสำหรับมองแสงเลเซอร์ (อุปกรณ์ประกอบ)

แวนสำหรับมองแสงเลเซอร์ช่วยกรองแสงสว่างรอบด้านออกไป ทำให้ตามองเห็นแสงสีแดงของเลเซอร์ได้รัตเจนขึ้น

▶ อย่าใช้วน่วงสําหรับมองแสงเลเซอร์เป็นแวนนิรภัย แวนสําหรับมองแสงเลเซอร์ใช้สําหรับมองสําแสงเลเซอร์ให้เห็นชัดเจนขึ้น แต่ไม่ได้ช่วยป้องกันรังสีจากสําแสงเลเซอร์
▶ อย่าใช้วน่วงสําหรับมองแสงเลเซอร์เป็นแวนกันแตกหรือไส่ขับรถยนต์ แวนสําหรับมองแสงเลเซอร์ไม่สามารถป้องกัน รังสือลัตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังกําให้มอง เห็นแสงสีเมชัดเจน

ตัวอย่างการปฏิบัติงาน

ข้อแนะำทั่วไป

วางเครื่องมือวัตไว้ใกล้พื้นผิวหรือใกล้ขอบที่จะทำการตรวจสอบ เสมอ และปล่อยให้เครื่องทำระดับก่อนการวัดทุกครั้ง

วัตระยะห่างระหว่างลำ แสงเลเซอร์หรือเส้นเลเซอร์ กับพื้นผิวหรือ ชอบ ที่จุดสองจุด โดยให้จุดวัดอยู่ห่างจากกันมากที่สุดเท่าที่จะมาก ได้ (ด.ย. เช่น ด้วยแผ่นวัต 16)

การตรวจสอบเส้นติ่งและเส้นแนวนอน (ดูภาพประกอบ C-D)

สำหรับการตรวจสอบเส้นดิ่ง (ด.ย. เช่น พื้นผิว) ให้เลือกรูปแบบการทำงานแบบไตแบบหนึ่งที่มีกากบาติ์ ขัดระยะห่างระหว่างจุดตัดของเส้นเลขอร์ และพื้นผิวที่จะตรวจสอบ ที่จุดสองจุด หากระยะห่างทั้งสองมีค่าเทากัน แสดงว่าพื้นผิวนั้นเป็นแนวตั้งตรง

สำหรับการตรวจสอบแนวนอน ให้ตรวจสอบระยะห่างระหว่างสำแสง จุดแนวนอน และพื้นผิวที่จะตรวจสอบ ในลักษณะเดียวกัน

การคัดลอกความสูง (ดูภาพประกอบ E-F)

หากเป็นไปได้ ให้ประกอบเครื่องมือวัดเช้ากับชาตั้งแบบสามผา 17 หรือด้ามจับ 13 ปรับชาตั้งแบบสามชาหรือด้ามจับอเนกประสงค์ อย่างคราวๆ ก่อนปิดสวิพร์เครื่องมือวัด เล็งสําแสงจุดไปที่ความสูง ที่ต้องการ หมุนเครื่องมือวัดไปที่ตําแหน่งเป้าหมายโดยไม่เปลี่ยน ความสูง และตัด climbedหรือตรวจสอบความสูงที่ตําแหน่งเป้าหมาย

การแสดงและการตรวจสอบมุมฉาก (ดูภาพประกอบ G-H)

สำหรับการตรวจสอบมุ Glacierในระนาขบรา (ต.ย. เช่น ระหว่าง พื้นผิว) ให้เลือกรูปแบบการทำงานแบบใดแบบหนึ่งที่มีจุดเลขอร์ สามจุด จัดแนวเครื่องมีอวัตโนลักษณะให้ระยะหว่างพื้นผิว A และ สำแสงจุดแรกมีความห่างเท่ากันที่จุดสองจุด จากนั้นให้ตรวจสอบ ระยะหว่างพื้นผิว B และสำแสงจุดที่สอง ที่จุดสองจุด เมื่อ ระยะห่างมีคาเท่ากัน แสดงวาพื้นผิวเป็นมุม Glacier

สำหรับการตรวจสอบมุจากในระนาบดิ่ง ให้เล็อรูปแบบ การทำงานแบบไตแบบหนึ่งที่มี Politicallyาดดิ่ง และตรวจสอบ ราคาพื้นผิว A ตั้งเป็นแนวดิ่ง และพื้นผิว B างเป็นแนวทางหรือไม่

การคัดลอกจุดดิ่งไปที่เพดาน (ดูภาพประกอบ 1-J)

เลือกรูปแบบการทำงานแบบไตแบบหมื่งที่มีกากบาทดิ่ง เล็งจุดตัดของเส้นเลเซอร์ด้านกลางไปบนจุดติงที่ต้องการคัดลอก ทำ เครื่องหมายจุดตัดของเส้นเลเซอร์บนไว้บนเพดาน ในลักษณะ เดี่ยวกัน จุดจากเพดานก็สามารถคัดลอกลงบนฟื้นได้เช่นกัน เมื่อประกอบเหล็กรูปตัดตามแนวทางสําหรับงานทำกรอบ ให้ติด เครื่องมือวัดโดยทานแม่เหล็กหังสอง 5 เซ้ากับเหล็กรูปตัดตาม แนวทางที่ประกอบ วัดระยะห่างจากจุดตัดของเส้นเลเซอร์ไปยังชอบ ของเหล็กรูปตัดตามแนวทาง ให้ตัดลอกระยะหางไปยังเหล็กรูปตัด ตามแนวทางที่ด้านตรงข้างบนเพดาน หรือบนพื้นตามสําดับ

การทำเครื่องหมายมุมฉาก (ดูภาพประกอบ K)

เลือกรูปแบบการทำงาน "กากบาติ่งและจุดเลเซอร์" เล็งเครื่องมือวัด โดยให้จุดตัดของเส้นเลเซอร์ใช้ไปที่จุดต่างอิงที่จะเริ่มต้นมุมฉาCAT ทำ เครื่องหมายเส้นลาทั้งต้องด้านของมุมเทียบขนานกับเส้นเลเซอร์

การปํารุงรักษาและการบริการ

การปํารุงรักษาและการทำความสะอาด

เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรจุอยู่ภายใน กระเป๋าใส่เครื่องมือวัดที่จัดมาให้เท่านั้น

รักษาเครื่องมือรับให้สะอาดตลอดเวลา

อย่าฉุมเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ

เช็ดสิ่งสกปรกออกด้วยผ่านุ่มที่เปียกหมายฯ ห้ามใช่สารทำความสะอาดหรือสารละลายใดฯ

ทำความสะอาดพื้นผวดตรงช่องทางออกลำแสงเลเซอร์เป็นประจำ และเอาใจไสอย่าให้ขุยผ้าติด

เครื่องมือรัตน์ผ่านกรรมวิธีการผลิตและการทดสอบอย่างละเอียด ถี่อ้วนมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดของ ต่องส่งเครื่องให้ศูนย์ บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่องมือไฟฟ้า บุตร ซ่อมแซม อย่าเปิดเครื่องมือวัดด้วยต่อเอง

เมื่อต้องการสอบตามและสั่งซื้ออะไหล กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผนป้ายรุ่นของเครื่องมือวัดทุกครั้ง

ในกรณีข้อมแซม ให้ส่งเครื่องมือรัตโดยบรรจุลงในกระเป๋าใส่ เครื่องมือรัต 12

264 | ภาษาไทย

การบริการหลังการขายและการให้คำแนะ^nำลูกค้า

ศูนย์บริการหลังการขายของเวียนดีตอบคําถามของท่านที่ เกี่ยวกับการปํารุงรักษาและการซอมแซมผลิตภัณฑ์รวมทั้งเรื่อง อะไหล่ ภาพขยายและข้อมูลเกี่ยวกับอะไหล่ กรุนาดูใน:

www.bosch-pt.com

แผนกให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะน้ำที่ดีที่สุดแกทาน ในเรื่องการซื้อมลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์ และอุปกรณ์ประกอบต่างๆ

ในกรณีประกัน ซ่อมแซม หรือชื่อชิ้นล่วนมาเปลี่ยน กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น

ประเทศไทย

สำนักงาน

บริษัท โภเบิร์ต บัoch ฉำกัด

ขั้น 11 ตึกลิเบอร์ตี ผแควร์

287 ถนนสีลม

กุษฎเทพฯ 10500

โพรศัพท์ +66 (0)2 / 6 31 18 79 - 18 88 (10หมายเลข)

โทรสาร +66 (0)2 / 2 38 47 83

ตู้ไปรษณีย์

บริษัท โรเบิร์ต บัoch ฉำกัด

แผนกเครื่องมือไฟฟ้า

ตู้ปณ. 20 54

10501

ประเทศไทย

ศูนย์บริการซ่อมและฝึกอบรม

ศูนย์บริการซ่อมและฝึกอบรมบ้อช

2869-2869/1 ชอยบานกลวย

ถนนพระรามที่ 4 (ไกลทางรถไฟสายปากน้ำเก่า)

พระโขนง

กุษฎีเทพฯ 10110

ประเทศไทย

โทรศัพท์ +66 (0)2 / 6 71 78 00 - 4

โทรสาร +66 (0)2 / 2 49 42 96

โทรสาร +66 (0)2 / 2 49 52 99

การกำจัดขยะ

เครื่องมือวัด อุปกรณ์ประกอบ และหิบห่อ ต้องน้ำใบแยกประเภท วัสดุเพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม

แพ็คแบตเตอร์/แบตเตอรี่:

อย่างแพืดแบตเตอร์/แบตเตอร์ลงในชยะบ้าน โยนลงน้ํา หรือโยน เข้ากองไฟ ต้องเก็บรวบรวมแพ็ดแบตเตอร์/แบตเตอร์ และป้าเทาสู่ กระบวนการนักดับมาใช้ใหม่ หรือป้าไปกําจัดในลักษณะที่ไม่ กําลายสภาพแวดล้อม

ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
