Тип продукт	Лазерен нивелир с кръстосани линии
Марка	Bosch
Модел	GLL 3-80 P Professional
Употреба	Професионален
Лазерна технология	Червен диоден лазер 635 nm
Брой линии	3 (2 хоризонтални, 1 вертикална)
Обхват без приемник	До 20 m (диаметър)
Обхват с приемник	До 80 m (диаметър)
Точност на нивелиране	±0,3 mm/m
Диапазон на самонивелиране	±4°
Време за нивелиране	Около 4 s
Работна температура	-10 °C до 50 °C
Степен на защита	IP54 (защитен срещу водни пръски и прах)
Захранване	4 алкални батерии AA от 1,5 V
Автономия	Около 30 h (непрекъснато)
Тегло	0,65 kg (с батерии)
Размери (Д x Ш x В)	130 x 70 x 120 mm
Съдържание на доставката	Лазерен нивелир, 4 батерии AA, лазерен приемник, стенна скоба, транспортен калъф
Поддръжка и почистване	Почиствайте лазерните изходни прозорци с мека суха кърпа. Не използвайте разтворители. Сменяйте батериите при необходимост.
Безопасност	Лазерен клас 2 (≤ 1 mW, не гледайте директно в лъча). Използвайте само препоръчани от Bosch аксесоари.
Ремонтопригодност	Ремонт само от оторизиран сервиз на Bosch. Вижте инструкцията за резервни части.

Често задавани въпроси - GLL 3-80 P Professional BOSCH

Как да включа лазерния нивелир GLL 3-80 P?

Натиснете бутона за включване/изключване отстрани. Лазерът се включва и се самонивелира автоматично. Използвайте желания режим на работа, като натискате бутона няколко пъти.

Какъв е максималният обхват на този лазерен нивелир?

Без приемник обхватът е около 20 m в диаметър. С лазерния приемник Bosch LR 7 обхватът може да достигне 80 m в диаметър, в зависимост от осветлението.

Как да сменим батериите на GLL 3-80 P?

Отворете отделението за батерии, разположено под уреда. Поставете 4 батерии AA от 1,5 V, като спазвате полярността (+/-). Затворете капака. Използвайте алкални батерии за оптимална автономия.

Лазерният нивелир не се самонивелира, какво да правя?

Проверете дали уредът е поставен върху стабилна повърхност и ъгълът на наклон не надвишава ±4°. Ако самонивелирането не се задейства, батериите може да са слаби или уредът да е дефектен. Обърнете се към сервиза на Bosch.

Мога ли да използвам този лазерен нивелир на открито?

Да, уредът е клас IP54, така че е устойчив на прах и пръски. За по-добра видимост на открито използвайте лазерния приемник Bosch LR 7.

Как да почистя лазерните изходни прозорци?

Използвайте мека суха кърпа. Ако е необходимо, леко навлажнете кърпата с вода. Никога не използвайте химикали или разтворители, които могат да повредят покритието.

Какво да правя, ако лазерният лъч стане слаб или прекъсва?

Проверете състоянието на батериите и ги сменете при необходимост. Почистете лазерните изходни прозорци. Ако проблемът продължава, свържете се с оторизиран сервизен център на Bosch.

Този лазерен нивелир съвместим ли е със статив?

Да, GLL 3-80 P има резба 1/4 инча (20 нишки на инч) за монтаж на статив. Използвайте професионален статив за оптимална стабилност.

Как да разбера дали нивелирът е правилно калибриран?

Поставете уреда върху равна повърхност. Включете го и изчакайте самонивелиране. Проверете лазерната линия спрямо познат ориентир. При съмнение направете прост тест: завъртете уреда на 180° и сравнете линиите. Вижте инструкцията за пълната процедура.

Каква е продължителността на гаранцията за този продукт?

Bosch Professional предлага 3-годишна гаранция от датата на покупка, при условие че се регистрирате онлайн в рамките на 4 седмици след покупката. Запазете фактурата си и се регистрирайте на сайта на Bosch Professional.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLL 3-80 P Professional BOSCH

Български ...... Страница 184

Srpski....Strana 194

Slovensko....Stran 202

Указания за безопасна работа

За да работите безопасно и сигурно с измервателния уред, трябва да прочетете и да спазвате стриктно всички указания. Никога не допускайте предупре-

дителните табелки на измервателния уредда станат нечетими. СЪХРАНЯВАЙТЕ ТЕЗИ УКА- ЗАНИЯ НА СИГУРНО МЯСТО.

▶ Внимание – ако бъдат използвани различни от приведените тук приспособления за обслужване или настройване или ако се изпълняват други процедури, това може да Ви изложи на опасно облъчване.
▶ Измервателният уред се доставя с предупредителна табелка на английски език (означена на изображението на измервателния уред на графичната страница с номер 13).

Лазерно лъчение от клас 2 не гледайте срещу лазерния лъч IEC 60825-1:2007-03 <1 mW, 640 nm

▶ Преди пускане в експлоатация залепете върху английския текст включената в окомплектовката лепенка на Вашия език.
▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч. Този измервателен уред излъчва лазерени лъчи от клас 2 съгласно IEC 60825-1. С него можете да заслепите хора.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдаване на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред.
▶ Не оставяйте деца без пряк надзор да работят с измервателния уред. Могат неволно да заслепят други хора.
▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.

Не поставяйте измервателния уред и лазерната мерителна плоча 15 в близост до сърдечни стимулатори. Вследствие на магнитите на измервателния уред и на лазерната мерителна плоча се създава поле, което може да увреди дейността на сърдечни стимулатори.

Дръжте измервателния уред и лазерната мерителна плоча 15 на разстояние от магнитни носители на информация и чувствителни на магнитни полета уреди. Вследствие на действието на магнитите на измервателния уред и на лазерната мерителна плоча може да се стигне до невъзвратима загуба на информация.

Функционално описание

Моля, отворете разгъвашата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена.

Предназначение на уреда

Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии.

Български | 185

Технически данни

Линеен лазерен уред GLL 3-80 P
	Professional
Каталожен номер 3 601 K63 300
Работен диапазон 1)
– стандартно	20 m
– с функция «Пулсиране»	15 m
– с лазерен приемник	5–80 m
Точност на нивелиране	± 0,2 mm/m
Диапазон на автоматично нивелиране, типично	± 4°
Време за автоматично нивелиране, типично	<4 s
Работен температурен диапазон	-10 °C ... +40 °C
Температурен диапазон за съхраняване	-20 °C ... +70 °C
Относителна влажност на въздуха, макс.	90 %
Клас лазер	2
Тип лазер	640 nm, <1 mW
C6	1
най-малка продължителност на импулса	1/1600 s
Отвор за монтиране към статив	1/4", 5/8"
Батерии	4 x 1 , 5 V L R 0 6 ( A A )
Продължителност на работа
– с 3 лазерни равнини	5 h
– с 2 лазерни равнини	9 h
– с 1 лазерна равнина	18 h
Маса съгласно EPTA-Procedure 01/2003	0,75 kg
Габаритни размери	159 x 141 x 75 mm
Вид защита	IP 54 (защитен от проникване на прах и на вода при напръскване)

1) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по-малък.

Моля, обърнете внимание на каталогния номер на табелката на измервателния уред, търговските наименования могат в някои случаи да бъдат променяни.

За еднозначното идентифициране на Вашия измервателен уред служи серийният номер 14 на табелката му.

186 | Български

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

1 Отвор за изходящия лазерен лъч
2 Символ за изтощени батерии
3 Бутон за функцията «Пулсиране»
4 Бутон за режима на работа
5 Светодиод за функцията «Пулсиране»
6 Светлинен индикатор за работа без автоматично нивелиране

7 Пусков прекъсвач

8 Магнити

9 Гнездо за монтиране към статив 5/8"

10 Гнездо за монтиране към статив 1/4"

11 Бутон за застопоряване на капака на гнездото за батерии

12 Капак на гнездото за батерии

13 Предупредителна табелка за лазерния лъч

14 Сериен номер

15 Лазерна мерителна плоча

16 Измервателна плочка с поставка*

19 Универсална стойка*

20 Очила за наблюдаване на лазерния лъч*

21 Статив*

22 Мерителна лата*

* Изобразените на фигурите или описани в ръко- водството за експлоатация допълнителни при- способления не са включени в окомплектовката.

Монтиране

Поставяне/смяна на батериите

Препоръчва се за работа с измервателния уред да се ползват alkalно-манганови батерии.

За отваряне на капака на гнездото за батерии 12 преместете бутона 11 в посоката, указана със стрелка, и отворете капака на гнездото за батерии. Поставете батериите. При това внимавайте за правилната им полярност, означена на изображението от вътрешната страна на гнездото за батерии.

Когато батериите се изтощят, се излъчва едно- кратен звуков сигнал с продължителност 5 s. Предупредителният индикатор за батериите 2 започва да мига с червена светлина. Измер- вателният уред може да работи още не повече от 2 часа.

Ако при включване на измервателния уред батериите са слаби, предупредителният звуков сигнал с продължителност 5 s се чува непосредствено при включването.

Винаги заменяйте всички батерии едновременно. Използвайте само батерии от един и същ производител и с еднакъв капацитет.

▶ Ако продължително време няма да из- ползвате уреда, изваждайте батериите от него. При продължително съхраняване батериите могат да протекат и да се само- разредят.

Работа с уреда

По време на работа с измервателния уред при настъпването на определени обстоятелства прозвучават силни звукови сигнали. Затова дръжте измервателния уред далеч от ушите си, респ. от други лица.
Силният звуков сигнал може да увреди слуха.

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи.

▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставяйте измервателният уред да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши.
- Избягвайте резки удари или падане на измервателния уред. След силни външни механични въздействия върху измервателния уред, преди да продължите работа, винаги трябва да изпълнявате процедурата по проверка на точността му (вижте раздела «Точност на нивелиране»).
Когато пренасяте уреда, предварително го изключвайте. Когато уредът е изключен, модулът за колебателните движения се застопорява автоматично; в противен случай при силни вибрации той може да бъде повреден.

Включване и изключване

За включване на измервателния уред пре- местете пусковия прекъсвач 7 до позицията

«о п» (за работа без автоматично нивели

включено автоматично нивелиране). Веднага след включване измервателният уред излъчва лазерни лъчи през отворите 1.

▶ Не насочвайте лазерния лъч към хора или животни; не гледайте срещу лазерния лъч, също и от голямо разстояние.

За изключване на измервателния уред пре- местете пусковия прекъсвач 7 до позицията «off». При изключване модуљт за колебателни движения се блокира автоматично.

При преминаване на максимально допустимата температура от 45 °C уредът се изключва за предпазване на лазерния диод. След охлаждане измервателният уред е отново готов за работа и може да бъде включен.

Деактивиране на автоматичното изключване

Ако прибл. 30 min не бъде натиснат бутон на измервателния уред, за предпазване на батериите измервателният уред се изключва автоматично.

За да включите отново измервателния уред след автоматично изключване, можете или първо да поставите пусковия прекъсвач 7 в позиция «off» и след това отново да включите измервателния уред, или еднократно да натиснете бутона за режима на работа 4 или бутона за функцията «Пулсиране» 3.

За да деактивирате автоматичното изключване, задръжте бутона за избор на режим на работа 4 натиснат най-малко в продължение на 3 s (при включен измервателен уред). Когато автоматичното изключване се деактивира, лазерните лъчи примигват кратко за потвърждение.

▶ Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч.

За да активирате автоматичното изключване, изключете измервателния уред и го включете отново или натиснете и задръжте най-малко и секунди бутона за режима на работа 4.

Деактивиране на звуковата сигнализация

След включване на измервателния уред звуковата сигнализация винаги е активирана.

За деактивиране, респ. активиране на звуковата сигнализация натиснете едновременно и задръжте не по-малко от 3 секунди бутона за режима на работа 4 и бутона за функцията «Пулсиране» 3.

Както при активиране, така и при изключване на звуковата сигнализация за потвърждение се излъчват три кратки звукови сигнала.

188 | Български

Режими на работа

Лазерният уред разполага с няколко работни равнини, между които можете да превключвате по всяко време:

– генериране на една хоризонтална лазерна равнина,
– генериране на една вертикална лазерна равнина,
– генериране на две вертикални лазерни равнини,
– генериране на една хоризонтална лазерна равнина, както и на две вертикални лазерни равнини.

След включване измервателният уред генерира една хоризонтална лазерна равнина. За да смените режима на работа, натиснете бутона 4.

Всички режими на работа могат да бъдат използвани както с включено, така и с изключено автоматично нивелиране.

Функция «Пулсиране»

За работа с лазерния приемник 17 – независимо от избрания режим на работа – трябва да се включи и функцията «Пулсиране».

При включена функция «Пулсиране» лазерните лъчи мигат с много висока честота, с което се разпознават по-лесно от лазерния приемник 17.

За включване на функцията «Пулсиране» натиснете бутона 3. При включена функция «Пулсиране» светодиодът 5 свети със зелена светлина.

При включена функция «Пулсиране» човешкото око различава лазерните лъчи по-трудно. Затова, когато работите без лазерния приемник, изключвайте функцията «Пулсиране» чрез повторно натискане на бутона 3. Когато функцията «Пулсиране» е изключена, светодиодът 5.

Автоматично нивелиране

Работа със системата за автоматично нивелиране

Поставете измервателния уред на хоризонтална здрава основа, захванете го на универсалната стойка 19 или на статив 21.

За да работите с автоматично нивелиране, по- ставете пусковия прекъсвач 7 в позиция

« 2 o n » .

Системата за автоматично нивелиране изравнява отклонения в рамките на диапазона за автоматично нивелиране от ±4°. Процесът на нивелиране е приключил, щом лазерните линии спрат да се движат.

Ако автоматичното нивелиране не е възможно, напр. когато повърхността, на която уредът е поставен, се отклонява от хоризонталата повече от 4°, лазерните линии започват да мигат бързо. При включена звукова сигнализация в продължение на най- много 30 секунди се чува бързо повтарящ се звуков сигнал. В рамките на 10 секунди след включване тази аларма е изключена, за да се позволи настройването на измервателния уред.

Поставете измервателния уред хоризонтално и изчакайте автоматичното му нивелиране. Когато измервателният уред бъде поставен подъгъл в рамките на диапазона на автоматично нивелиране ±4°, лазерните лъчи започват да светят непрекъснато и звуковият сигнал се изключва.

При силни вибрации или промяна на положе- нието по време на работа уредът се нивелира автоматично отново. След повторното нивели- ране проверете позициите на хоризонталната, респ. вертикална лазерни линии спрямо рефе- рентни точки, за да избегнете грешки.

Работа с изключена система за автоматично нивелиране

При работа без автоматично нивелиране поставете пусковия прекъсвач 7 в позиция «о п». При изключена система за автоматично нивелиране светодиодът 6 свети с червена светлина и в продължение на 30 секунди лазерните линии мигат бавно.

При изключено автоматично нивелиране можете да държите измервателния уред на ръка или да го поставите на наклонена повърхност. Лазерните линии не са строго перпендикулярни една спрямо друга.

Точност на нивелиране

Фактори, влияещи на точността

Най-голямо влияние върху точността има околната температура. Особено силно отклонение на лазерния лъч предизвикват големи температурни разлики от пода нагоре.

Тъй като температурните разлики са най-силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната площ.

Наред с външните влияния отклонения на резултатите могат да предизвикат и причини, свързани с уреда (напр. ако бъде изтърван или претърпи силни удари). Затова винаги преди започване на работа проверявайте точността му.

Винаги първо проверявайте точността на нивелиране на хоризонталната лазерна линия и след това точността на нивелиране на вертикалната лазерна линия.

Ако при някоя от проверките измервателният уред надхвърли максимально допустимото отклонение, той трябва да бъде ремонтиран в оторизиран сервис за електроинструменти на Бош.

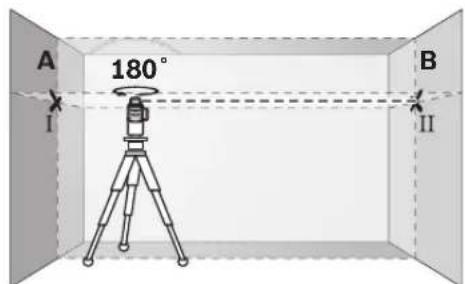

Проверка на хоризонталната точност на нивелиране по направление на напречната ос

За проверката трябва да имате свободна зона за измерване с твърда основа с дължина 5 m между две стени А и В.

- Монтирайте измервателния уред близо до стената А на статив или го поставете върху твърда равна повърхност. Включете измервателния уред в режим с автоматично нивелиране. Изберете режим, при който се генерират една хоризонтална лазерна равнина, както и една вертикална лазерна равнина фронтално пред измервателния уред.

– Насочете лазера към близката стена А и го изчакайте да се нивелира. Маркирайте центъра на точката, в която лазерните линии се пресичат на стената (точка I).

- Завъртете измервателния уред на 180°, изчакайте го да се нивелира автоматично и маркирайте пресечната точка на двете лазерни линии върху стената В (точка II).

190 | Български

- Поставете измервателния уред – без да го завъртате – в близост до стената В, включете го и изчакайте да се нивелира.

– Изместете измервателния уред по височина (чрез статива или при необходимост с подлагане), така че пресечната точка на лазерните лъчи да попада точно върху маркираната преди това точка II на стената В.

– Без да променяте височината, завъртете уреда на 180°. Насочете го към стената А така, че вертикалната лазерна линия да преминава през маркираната преди това точка I. Изчакайте измервателният уред да се нивелира и маркирайте пресечната точка на лазерните лъчи на стената А (точка III).
- Разликата d на двете отбелязани точки I и III на стената A дава абсолютното отклонение във височината на измервателния уред по продължение на напречната ос.

На измервателна дължина от 2 x 5 m = 10 m максимално допустимото отклонение възлиза на:

10 m x ±0,2 mm/m = ±2 mm.

Следователно е допустимо разликата d между точкит I и III да е най-много 2 mm.

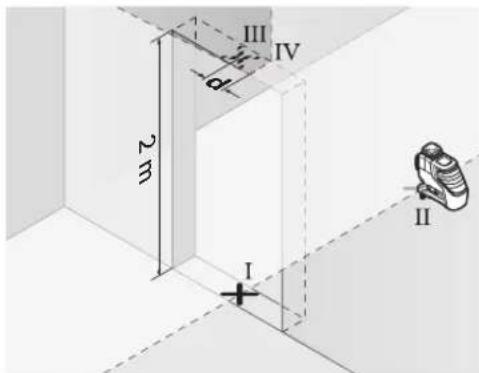

Проверка на точността на нивелиране на вертикалните линии

За проверката се нуждаете от отвор на врата, при която (върху твърда основа) има най- малко по 2,5 m свободна площ от двете страни.

– Поставете измервателния уред на 2,5 m пред отвора за врата върху твърда равна повърхност (не върху статив). Включете измервателния уред в режим с автоматично нивелиране. Изберете режим на работа, при който се генерира една вертикална лазерна равнина фронтално пред измервателния уред.

- Маркирайте средата на вертикалната лазерна линия на пода на отвора на вратата (точка I), на разстояние 5 m от другата страна на отвора на вратата (точка II), както и на горния ръб на отвора на вратата (точка III).

• Завъртете измервателния уред на 180° и го поставете от другата страна на отвора за врата непосредствено зад точка II. Изчакайте измервателният уред да се нивелира и насочете вертикалната лазерна линия така, че средата й да минава през точките I и II.
• Отбележете средата на лазерната линия на горния ръб на отвора за врата като точка IV.
• Разликата d на двете маркирани точки III и IV дава абсолютното отклонение на измервателния уред от вертикалата.
  – Измерете височината на отвора на вратата.

Повторете процедурата за измерване за втората вертикална лазерна равнина. За целта изберете режим на работа, при който се генерира една вертикална лазерна равнина странично на измервателния уред, като преди започване на измерването завъртете уреда на 90°.

Максимално допустимото отклонение се изчислява по формулата:

двойната височина на отвора за врата х 0,2 mm/m

Пример: при височина на отвора за врата от 2 m максимальното отклонение трябва да е в рамките на

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Следователно точките III и IV при всяко от двете измервания трябва да са отдалечени една от друга най-много 0,8 mm.

Указания за работа

▶ Маркирайте винаги точно средата на лазерната линия. Широчината на лазерната линия се променя с разстоянието.

Работа с лазерната мерителна плочка

Лазерната мерителна плоча 15 подобрява видимостта на лазерния лъч при неблагоприятни работни условия и по-големи разстояния.

Отразявашата половина на лазерната мерителна плоча 15 подобрява видимостта на лазерната линия, а през прозрачната половина лазерната линия може да се види и от обратната страна на лазерната мерителна плоча.

Работа със статив (допълнително приспособление)

Използването на статив осигурява стабилна основа с възможност за изместване по височина. Поставете измервателния уред с резбовия отвор 1/4" 10 върху присъединителния винт на статива 21 или на обикновен триножник за фотоапарат. За монтирането към стандартен строителен триножник използвайте резбовия отвор 5/8" 9. Затегнете измервателния уред със застопоряващия винт на статива.

Монтиране с универсалната стойка (допълнително приспособление) (вижте фигур. D)

С помощта на универсалната стойка 19 можете да захващате измервателния уред напр. към вертикални повърхности, тръби или намагнетизиращи се материали. Универсалната стойка е подходяща също така и за поставяне на пода и облекчава настройването по височина на измервателния уред.

192 | Български

Работа с мерителната плочка (допълнително приспособление) (вижте фигури А -В)

С помощта на мерителната плочка 16 можете да пренесете лазерния маркер на пода, респ. височината на лазерния лъч на стенета.

С помощта на нулевото поле и скалата можете да измерите отклонението спрямо желаната височина и лесно да го нанесете на друго място. С това отпада необходимостта от пре- цизно настройване на измервателния уред на височината, която трябва да нанесете.

Мерителната плочка 16 има отразяващо покритие, което подобрява видимостта на лазерния лъч на голямо разстояние, респ. при силна слънчева светлина. Усилването на яркостта на лазерния лъч може да се забележи само ако наблюдавате мерителната плочка по направление, успоредно на лазерния лъч.

Работа с лазерен приемник (допълнително приспособление) (вижте фиг. D)

При неблагоприятни светлинни условия (светла среда, непосредствено греещи слънчеви лъчи) и на големи разстояния за по-добра видимост на лазерните лъчи използвайте лазерния приемник 17. При работа с лазерен приемник включвайте функцията «Пулсиране» (вижте «Функция «Пулсиране»», страница 188).

Очила за наблюдаване на лазерния лъч (допълнително приспособление)

Очилата за наблюдаване на лазерния лъч фил- трират околната светлина. Така червената светлина на лазерния лъч се възприема по-лесно от окото.

▶ Не използвайте очилата за наблюдане на лазерния лъч като предпазни работни очила. Тези очила служат за по-доброто наблюдане на лазерния лъч, те не предпазват от него.
▶ Не използвайте очилата за наблюдаване на лазерния лъч като слънчеви очила или докато участвате в уличното движение. Очилата за наблюдаване на лазерния лъч не осигуряват защита от ултравиолетовите лъчи и ограничават възприемането на цветовете.

Примери (вижте фигури С-Н)

Примери за приложението на измервателния уред можете да видите на страницата с фигурите.

Поддържане и сервис

Поддържане и почистване

Съхранявайте и транспортирайте измервателния уред само във включените в окомплектовката защитна чанта или куфар.

Подържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтворители.

Почиствайте редовно специално повърхнос-тите на изхода на лазерния лъч и внимавайте да не остават власинки.

Ако въпреки прецизното производство и внимателно изпитване измервателният уред се повреди, ремонтът трябва да бъде извършен в оторизиран сервис за електроинструменти на Бош. Не се опитвайте да отваряте измервателния уред.

Моля, когато се обръщате към представители- те на Бош с въпроси и когато поръчвате резервни части, непременно посочвайте 10-цифрения каталожен номер от табелката на измервателния уред.

При необходимост от ремонт предоставяйте измервателния уред в чантата 18.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Тел.: [phone]

Teʌ.: [phone]

Измервателния уред, допълнителните приспособления и опаковките трябва да бъдат подложени на екологична преработка за усвояване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте уреда при битовите отпадъци!

Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани електрически и електронни устройства и утвърждаването й

като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Не изхвърляйте акумулаторни или обикновени батерии при битовите отпадъци, не ги хвърляйте в огън или във водни хранилища. Акумулаторни и обикновени батерии трябва да бъдат събирани и, рециклирани или изхвърляни по начин, опазващ околната среда.

Само за страни от ЕС:

Съгласно Директива 91/157/ЕИО дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.

Правата за изменения запазени.

194 | Srpski

Uputstva o sigurnosti
