Vrsta izdelka	Navzkrižni laserski nivelir
Znamka	Bosch
Model	GLL 3-80 P Professional
Uporaba	Profesionalna
Laserska tehnologija	Rdeči diodni laser 635 nm
Število linij	3 (2 vodoravni, 1 navpična)
Doseg brez sprejemnika	Do 20 m (premer)
Doseg s sprejemnikom	Do 80 m (premer)
Natančnost niveliranja	±0,3 mm/m
Območje samoniveliranja	±4°
Čas niveliranja	Približno 4 s
Delovna temperatura	-10 °C do 50 °C
Stopnja zaščite	IP54 (zaščiten pred brizganjem vode in prahom)
Napajanje	4 alkalne baterije AA 1,5 V
Avtonomija	Približno 30 h (neprekinjeno)
Teža	0,65 kg (z baterijami)
Dimenzije (D x Š x V)	130 x 70 x 120 mm
Vsebina paketa	Laserski nivelir, 4 baterije AA, laserski sprejemnik, stenski nosilec, transportni kovček
Vzdrževanje in čiščenje	Laserska okna očistite z mehko, suho krpo. Ne uporabljajte topil. Po potrebi zamenjajte baterije.
Varnost	Laserski razred 2 (≤ 1 mW, ne glejte neposredno v žarek). Uporabljajte samo dodatke, ki jih priporoča Bosch.
Popravljivost	Popravilo samo pri pooblaščenem servisu Bosch. Za nadomestne dele glejte navodila.

Pogosto zastavljena vprašanja - GLL 3-80 P Professional BOSCH

Kako vklopiti laserski nivelir GLL 3-80 P?

Pritisnite gumb za vklop/izklop na strani. Laser se vklopi in se samodejno izravna. Za želeni način delovanja večkrat pritisnite gumb.

Kakšen je največji doseg tega laserskega nivelirja?

Brez sprejemnika je doseg približno 20 m v premeru. Z laserskim sprejemnikom Bosch LR 7 lahko doseg doseže 80 m v premeru, odvisno od svetlobnih pogojev.

Kako zamenjati baterije v GLL 3-80 P?

Odprite predal za baterije na dnu naprave. Vstavite 4 baterije AA 1,5 V ob upoštevanju polarnosti (+/-). Zaprite pokrov. Za optimalno avtonomijo uporabite alkalne baterije.

Laserski nivelir se ne izravna samodejno, kaj storiti?

Preverite, ali je naprava na stabilni podlagi in ali kot nagiba ne presega ±4°. Če se samoniveliranje ne sproži, so baterije morda šibke ali pa je naprava okvarjena. Obrnite se na servis Bosch.

Ali lahko ta laserski nivelir uporabljam na prostem?

Da, naprava ima stopnjo zaščite IP54, zato je odporna na prah in brizganje vode. Za boljšo vidljivost na prostem uporabite laserski sprejemnik Bosch LR 7.

Kako očistiti laserska okna?

Uporabite mehko, suho krpo. Po potrebi krpo rahlo navlažite z vodo. Nikoli ne uporabljajte kemikalij ali topil, ki bi lahko poškodovala prevleko.

Kaj storiti, če laserski žarek postane šibek ali prekinjen?

Preverite stanje baterij in jih po potrebi zamenjajte. Očistite laserska okna. Če težave ne odpravite, se obrnite na pooblaščeni servis Bosch.

Ali je ta laserski nivelir združljiv s stojalom?

Da, GLL 3-80 P ima navoj 1/4 palca (20 navojev na palec) za pritrditev na stojalo. Za optimalno stabilnost uporabite profesionalno stojalo.

Kako vem, ali je nivelir pravilno kalibriran?

Postavite napravo na ravno površino. Vklopite jo in počakajte na samoniveliranje. Preverite lasersko linijo glede na znano referenčno točko. V primeru dvoma izvedite preprost test: napravo zavrtite za 180° in primerjajte linije. Za celoten postopek glejte navodila.

Kakšna je garancijska doba za ta izdelek?

Bosch Professional nudi 3-letno garancijo od datuma nakupa, pod pogojem, da se registrirate na spletu v 4 tednih po nakupu. Shranite račun in se registrirajte na spletni strani Bosch Professional.

NAVODILA ZA UPORABO GLL 3-80 P Professional BOSCH

Prekontrolišite uvek najpre tačnost nivelisanja horizontalne laserske linije i potom tačnost nivelisanja vertikalnih laserskih linija.

Ako bi merni alat pri jednoj od kontrola pre-koračio maksimalno odstupanje, onda neka ga popravi neki Bosch-servis.

Kontrola horizontalne tačnosti u nivelisanju poprečne ose

Za kontrolu potrebna Vam je slobodna merna linija od 5 m na čvrstoj podlozi izmedju dva zida A i B.

- Montirajte merni alat blizu zida A na stativ ili postavite ga na čvrstu, ravnu podlogu. Uključite merni alat u radu sa automatikom nivelisanja. Izaberite vrstu rada u kojoj se dobijaju jedna horizontalna laserska ravan kao i jedna vertikalna laserska ravan frontalno ispred mernog alata.

Prekontrolišite tačnost nivelisanja vertikalnih linija

Za kontrolu potreban Vam je otvor od vrata, kod kojih (na čvrstoj zemlji) sa svake strane vrata ima najmanje 2,5 m prostora.

- Postavite merni alat na 2,5 m odstojanja od otvora vrata na čvrstu, ravnu podlogu (ne na stativ). Uključite merni alat u radu sa automatikom nivelisanja. Izaberite vrstu rada u kojoj će se dobiti jedna vertikalna laserska ravan frontalno ispred mernog alata.

Bodite previdni – v primeru izvajanja opravil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.
▶ Merilno orodje vam dobavimo z opozorilno tablo v angleščini (na prikazu meril-nega orodja na grafični strani označeno s številko 13).

Lasersko žarčenje razreda 2

ne glejte v žarek

IEC 60825-1:2007-03 <1 mW, 640 nm

Pred prvim zagonom prelepite angleški tekst opozorilne table s priloženo nalepko v svojem jeziku.
▶ Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek. Merilno orodje ustvarja lasersko žarčenje laserskega razreda 2 v skladu z IEC 60825-1. Z njim bi lahko zaslepili druge osebe.
Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

▶ Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
▶ Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje, saj bi lahko nenamerno zaslepili druge osebe.
Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape.

Poskrbite za to, da se merilno orodje in laserska ciljna tabla 15 ne nahajata v bližini srčnih spodbujevalnikov. Magneti merilnega orodja in laserske ciljne table ustvarjajo polje, ki lahko vpliva da delovanje srčnih spodbujevalnikov.

Merilno orodje in laserska ciljna tabla 15 se ne smeta nahajati v bližini magnetnih nosilcev podatkov in na magnet občutljivih naprav. Zaradi vplivanja magnetov merilnega orodja in laserske ciljne table lahko pride do nepopravljivih izgub podatkov.

Opis delovanja

Proximo odprite zloženo stran, kjer je prikazano merilno orodje in pustite to stran med branjem navodila za uporabo odprto.

Uporaba v skladu z namenom

Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpičnih črt.

Slovensko | 203

Tehnični podatki

Linijski laser GLL 3-80 P
	Professional
Številka artikla 3 601 K63 300
Delovno območje ^1)
- standardno	20 m
- s funkcijo pulziranja	15 m
- z laserskim sprejemnikom	5-80 m
Točnost niveliranja	± 0,2 mm/m
Področje samoniveliranja tipično	± 4°
Čas niveliranja tipično	<4 s
Delovna temperatura	-10 °C ... +40 °C
Temperatura skladiščenja	-20 °C ... +70 °C
Relativna zračna vlaga maks.	90 %
Laserski razred	2
Tip laserja	640 nm, <1 mW
C_6	1
najkrajše trajanje impulza	1/1600 s
Prijemalo za stativ	1/4", 5/8"
Bateriji	4 x 1 , 5 V L R 0 6 ( A A )
Trajanje obratovanja
- s tremi laserskimi ravninami	5 h
- z dvema laserskima ravninama	9 h
- z eno lasersko ravnino	18 h
Teža po EPTA-Procedure 01/2003	0,75 kg
Mere	159 x 141 x 75 mm
Vrsta zaščite	IP 54 (zaščita pred prahom in vodnimi curki)

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.
Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja – trgovske oznake posameznih merilnih orodij so lahko drugačne.
Jasno Identifikacijo Vašega merilnega orodja omogoča serijska številka 14 na tipski ploščici.

204 | Slovensko

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na strani z grafiko.

1 Izstopna odprtina laserskega žarka
2 Opozorilo o bateriji
3 Tipka funkcije pulziranja
4 Tipka za izbiro vrste delovanja
5 Prikaz funkcije pulziranja
6 Prikaz za delo brez nivelirne avtomatike
7 Vklopno/izklopno stikalo
8 Magneti
9 Prijemalo za stativ 5/8"
10 Prijemalo za stativ 1/4"
11 Aretiranje pokrova predalčka za baterije
12 Pokrov predalčka za baterije
13 Opozorilna ploščica laserja
14 Serijska številka
15 Laserska ciljna tabla
16 Merilna plošča s podnožjem*
17 Laserski sprejemnik*
18 Zaščitna torba*
19 Univerzalno držalo*
20 Očala za vidnost laserskega žarka*
21 Stativ*
22 Merilna letev*

* Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Montaža

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterijo

12, potisnite zaskočko 11 v smeri puščice in snemite pokrov predalčka za baterijo. Vstavite baterije. Pri tem pazite na pravilnost polov, kot je prikazano na notranji strani pokrova predalčka za baterije.

Če baterije postajajo šibke, se pojavi enkratni zvočni signal, ki traja 5 s. Opozorilo o bateriji 2 sveti trajno rdeče. Merilno orodje lahko še deluje manj kot 2 h.

Če so baterije pri vklopu merilnega orodja šibke, se direktno po vklopu merilnega orodja pojavi zvočni signal, ki traja 5 s.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega bateriji. Med dol-gim skladiščenjem lahko bateriji zarjavita in se samodejno izpraznita.

Delovanje

Zagon

▶ Pri obratovanju merilnega orodja zaslišite pod določenimi pogoji glasne zvočne signale. Merilno orodje se zaradi tega ne sme nahajati v bližini ušesa oz. drugih oseb. Glasen zvok lahko poškoduje sluh.

Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem.

Ne izpostavljajte merilnega orodja ekstremnim temperaturam ali ekstremnemu nihanju temperature. Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je merilno orodje bilo izpostavljeno večjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poškoduje natančnost delovanja merilnega orodja.

- Izogibajte se močnim udarcem ali padcem merilnega orodja na tla. Po močnejših mehanskih vplivih na merilno orodje odzunaj je treba pred nadaljevanjem dela vedno preizkusiti točnost naprave (glejte „Točnost niveliranja“).

Med transportom izklopite merilno orodje. Ob izklopu se nihajna enota zablokira, saj bi se sicer pri močnem premikanju poškodovala.

Slovensko | 205

Vklop/izklop

Za vklop merilnega orodja potisnite vklopno/iz-klopno stikalo 7 v položaj „on“ (za delo brez nivelirne avtomatike) ali v položaj „on“ (za delo z nivelirno avtomatiko). Merilno orodje takoj po vklopu pošlje laserske žarke iz izstopnih odprtin 1.

Laserskega žarka ne usmerjajte na osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje.

Za izklop merilnega orodja potisnite vklopno/izklopno stikalo 7 v položaj „off“. Pri izklopu se nihajna enota zablokira.

Pri prekoračitvi najvišje dovoljene delovne temperature, ki znaša 45 °C, se orodje zaradi zaščite laserske diode izklopi. Po ohladitvi je merilno orodje spet pripravljeno na delovanje in lahko ga ponovno vklopite.

Deaktiviranje avtomatike izklopa

Če pribl. 30 min ne pritisnete nobene tipke na merilnem orodju, se merilno orodje zaradi varovanja baterij avtomatsko izklopi.

Če želite merilno orodje po avtomatskem izklopu spet vklopiti, lahko najprej potisnete vklopno/izklopno stikalo 7 v položaj „off“ in tako vklopite merilno orodje ali pa pritisnete enkrat na stikalo za vrste delovanja 4, oziroma tipko funkcije pulziranja 3.

Za deaktiviranje odklopne avtomatike morate (pri vklopljenem merilnem orodju) najmanj za 3 s držati pritisnjeno tipko za vrste delovanja 4. Ko je odklopna avtomatika deaktivirana, utripnejo laserski žarki za kratek čas v potrditev.

Vklopljenega merilnega orodja nikoli ne puščajte brez nadzorstva in ga po uporabi izklopite. Laserski žarek lahko zaslepi druge osebe.

Če želite aktivirati avtomatski izklop, izklopite merilno orodje in ga nato ponovno vklopite ali pa namesto tega pritisnite tipko za izbiro vrste delovanja 4 in jo 3 s držite pritisnjeno.

Deaktiviranje zvočnega signala

Pri vklopu merilnega orodja je zvočni signal vedno aktiviran.

Za deaktiviranje oz. aktiviranje zvočnega signala pritisnite istočasno tipko za izbiro vrste delovanja 4 in tipko funkcije pulziranja 3 ter jo držite 3 s pritisnjeno.

Tako kot pri aktiviranju kot tudi pri deaktiviranju zaslišite tri kratke zvočne signale.

Vrste delovanja

Merilno orodje razpolaga z več vrstami delovanja, med katerimi lahko kadarkoli menjate:

• ustvarjanje vodoravne laserske ravnine,
• ustvarjanje navpične laserske ravnine,
• ustvarjanje dveh navpičnih laserskih ravnin,
• ustvarjanje ene vodoravne laserske ravnine in dveh navpičnih laserskih ravnin.

Po vklopu merilno orodje ustvari vodoravno lasersko ravnino. Če želite menjati vrsto delovanja, pritisnite ustrezno tipko za vrste delovanja 4.

Vse vrste delovanja lahko izberete tako z nivelirno avtomatiko ali tudi brez nivelirne avtomatike.

Funkcija pulziranja

Pri delu z laserskim sprejemnikom 17 morate – neodvisno od izbrane vrste delovanja – aktivirati funkcijo pulziranja.

V funkciji pulziranja utripajo laserske linije z zelo visoko frekvenco, tako da jih lahko laserski sprejemnik 17 tudi najde.

Za vklop funkcije pulziranja pritisnite tipko 3. Pri vklopljeni funkciji pulziranja sveti prikaz 5 zeleno.

Človeško oko pri vklopljeni funkciji pulziranja zazna zmanjšanje vidljivosti laserskih linij. Za delo brez laserskega sprejemnika zaradi tega izklopite funkcijo pulziranja s ponovnim pritiskom tipke 3. Pri izklopljeni funkciji pulziranja ugasne prikaz 5.

206 | Slovensko

Avtomatika niveliranja

Delo z avtomatiko niveliranja

Postavite merilno orodje na vodoravno, trdno podlogo, pritrdite ga na držalo 19 ali na stativ 21.

Za delo z avtomatiko niveliranja potisnite vklopno/izklopno stikalo 7 v položaj „? on“.

Nivelirna avtomatika avtomatsko izravna neravnine znotraj samonivelirnega območja ±4°. Niveliranje je končano takoj, ko se laserske linije ne premikajo več.

Laserske linije pričnejo utripati v hitrem taktu, će avtomatsko niveliranje ni možno, npr. ker stojna ploskev merilnega orodja odstopa več kot 4° od vodoravnice. Pri aktiviranem zvočnem signalu zaslišite zvočni signal v hitrem taktu maksimalno 30 s. V roku 10 s po vklopu se ta alarmni signal deaktivira, saj se tako omogoči naravnavanje merilnega orodja.

Merilno orodje postavite vodoravno in počakajte na samoniveliranje. Kakor hitro se merilno orodje nahaja znotraj samonivelirnega območja ±4°, laserski žarki trajno svetijo in zvočni signal se izklopi.

V primeru pretresov in spreminjanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira. Po novem niveliranju preverite položaj vodoravne oziroma navpične laserske črte glede na referenčne točke in se tako izognite napakam.

Delo brez avtomatike niveliranja

Za dela brez nivelirne avtomatike potisnite vklopno/izklopno stikalo 7 v položaj „on“. Pri izklopljeni nivelirni avtomatiki sveti prikaz 6 rdeče in laserske linije utripajo 30 s v počasnem taktu.

Pri izklopljeni nivelirni avtomatiki lahko merilno orodje držite prostoročno ali jo postavite na ustrezno podlogo. Laserske linije ne potekajo več nujno navpično druga do druge.

Točnost niveliranja

Vplivi na točnost

Na točnost niveliranja najbolj vpliva temperatura okolice. Posebno temperaturne razlike, ki se širijo od tal navzgor, lahko preusmerijo laserski žarek. Glede na to, da je slojevitost temperature pri tleh največja, je treba merilno orodje pri merit-vah razdalj, ki presegajo 20 m, vedno montirati na stativ. Poleg tega merilno orodje po možnosti postavite v sredino delovne površine.

Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo tudi vplivi, ki so specifični za napravo (na primer padci ali siloviti udarci). Pred vsakim začetkim dela zato preverite točnost merilnega orodja.

Najprej preverite natančnost niveliranja vodoravne laserske linije in nato še natančnost niveliranje navpičnih laserskih linij.

Če se zgodi, da merilno orodje pri preverjanju prekorači maksimalno odstopanje, ga mora popraviti servis podjetja Bosch.

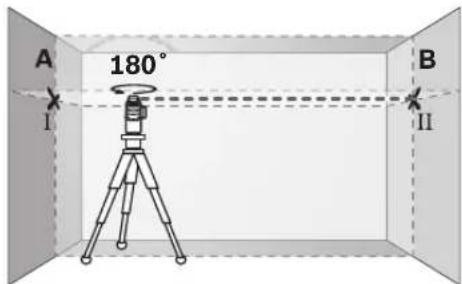

Preverjanje vodoravne nivelirne natančnosti prečne osi

Za preverjanje potrebujete prosto merilno območje dolžine 5 m na trdni podlagi med dvema stenama A in B.

- Montirajte merilno orodje blizu stene A na stativ ali ga postavite na trdno, ravno podlogo. Vklopite merilno orodje med delovanjem z nivelirno avtomatiko. Izberite vrsto delovanja, kjer se ustvarita vodoravna laserska ravnina in navpična laserska ravnina frontalno pred merilnim orodjem.

- Naravnajte laser na bližnjo steno A in pustite, da se merilno orodje nivelira. Označite sredino točke, kjer se križajo laserske linije na steni A (točka I).

Slovensko | 207

• Obrnite merilno orodje za 180°, počakajte, da se bo niveliralo in označite točko križanja laserskih črt na nasprotni steni B (točka II).
• Namestite merilno orodje – ne da bi ga obračali – v bližino stene B, ga vklopite in počakajte, da se nivelira.

- Poravnajte višino merilnega orodja tako (s po-močjo stativa ali po potrebi s podlaganjem), da so bo točka križanja laserskih črt natančno ujemala s predhodno označeno točko II na steni B.

• Obrnite merilno orodje za 180°, ne da bi spreminjali višino. Usmerite ga na steno A, tako da bo navpična laserska črta potekala skozi prej označeno točko I. Počakajte, da se bo merilno orodje niveliralo in označite točko križanja laserskih črt na steni A (točka III).
• Razlika d med obema označenima točkama I in III na steno A je dejanski višinski odklon merilnega orodja vzdolž prečne osi.

Na merilni razdalji 2 x 5 m = 10 m znaša maksimalno dovoljeno odstopanje:

10 m x ±0,2 mm/m = ±2 mm.

Razlika d med točkama 1 in III sme posledično znašati največ 2 mm.

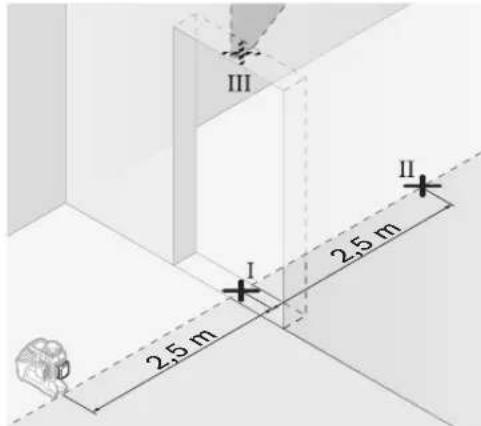

Preverjanje nivelirne natančnosti navpičnih linij

Za preverjanje potrebujete odprtino za vrata, pri kateri je (na trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.

- Postavite merilno orodje v razdalji 2,5 m od odprtine vrat na trdno, ravno podlogo (ne na stativ). Vklopite merilno orodje med delovanjem z nivelirno avtomatiko. Izberite vrsto delovanja, kjer se navpična laserska ravnina ustvari frontalno pred merilnim orodjem.

- Označite sredino navpične laserske črte na dnu odprtine za vrata (točka I), 5 m proč na drugi strani odprtine za vrata (točka II), ter na zgornjem robu odprtine za vrata (točka III).

208 | Slovensko

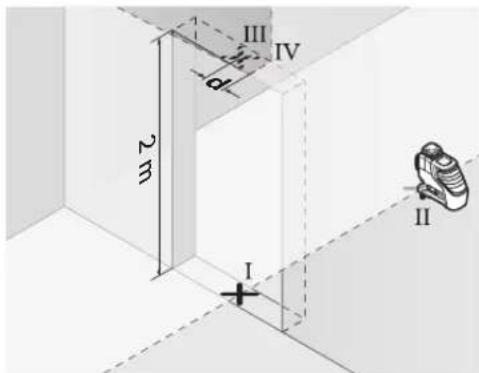

• Zavrtite merilno orodje za 180° in ga postavite na drugi strani odprtine vrat direktno za točko II. Pustite, da se merilno orodje nivelira in usmerite navpično lasersko linijo tako, da sredina slednje poteka natančno skozi točke I in II.
• Označite sredino laserske linije na zgornjem robu odprtine vrat kot točko IV.
• Razlika d med obema označenima točkama III in IV je dejanski odklon merilnega orodja od navpičnice.
• Merite višino odprtine za vrata.

Ponovite merilni postopek za drugo navpično lasersko ravnino. V ta namen izberite vrsto delovanja, kjer se navpična laserska ravnina ustvari na strani zraven merilnega orodja ter merilno orodje zasukajte pred pričetkom merilnega postopka za 90°.

Maksimalni dovoljeni odklon izračunajte, kot sledi:

dvojna višina odprtine vrat x 0,2 mm/m Primer: pri višini odprtine vrat 2 m sme znašati maksimalni odklon

2 x 2 m x ±0,2 mm/m = ±0,8 mm. Točki III in IV tako smeta pri vsaki od obeh meritev posledično ležati narazen maksimalno 0,8 mm.

Navodila za delo

Za označevanje uporabljajte vedno samo sredino laserske črte. Širina laserske črte se z oddaljenostjo spreminja.

Delo z lasersko ciljno tablo

Laserska ciljna tabla 15 izboljša vidljivost laserskega žarka pri neugodnih razmerah in večjih razdaljah.

Reflektirajoča polovica laserske cilijne table 15 izboljša vidljivost laserske linije, skozi transparentno polovico je laserska linija vidna tudi z zadnje strani laserske ciljne table.

Delo s stativom (pribor)

Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo. Postavite merilno orodje s prijemalo za stativ 1/4" 10 na navoj stativa 21 ali običajnega komercialnega fotostativa. Pri pritrditvi na običajni gradbeni stativ uporabite 5/8"-prijemalo za stativ 9. Privijte merilno orodje z nastavitvenim vijakom na stativ.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko D)

S pomočjo univerzalnega držala 19 lahko merilno orodje pritrdite npr. na navpičnih površinah, ceveh ali magnetnih materialih. Univerzalno držalo je prav tako primerno kot talni stativ in olajša višinsko naravnanost merilnega orodja.

Delo z merilno ploščo (pribor) (glejte sliki A -B)

S pomočjo merilne plošče 16 lahko lasersko oznako prenesete na tla oz. višino laserja na steno. Z ničelnim poljem in skalo lahko merite premik od želene višine in ga vnesete na neko drugo mesto. Točna nastavitev merilnega orodja na višino, ki se bo prenesla, tako ni več potrebna. Merilna plošča 16 ima odbojni premaz, ki pri večjih razdaljah oziroma pri močni sončni svetlobi izboljša vidnost laserskega žarka. Ojačanje svetlobe je vidno le takrat, će na merilno ploščo gledate vzporedno z laserskim žarkom.

Delo z laserskim sprejemnikom (pribor) (glejte sliko D)

Pri neugodnih svetlobnih razmerah (razsvetljena okolica, direktno sonce) in pri večjih razdaljah uporabite laserski sprejemnik 17 za boljšo vidnost laserskih linij. Pri delu z laserskim sprejemnikom vklopite funkcijo pulziranja (glejte „Funkcija pulziranja“, stran 205).

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S tem postane rdeča svetloba laserskega žarka svetlejša za oko.

Očal za vidnost laserskega žarka ne uporabljajte namesto zaščitnih očal. Očala za vidnost laserskega žarka so namenjena boljšemu razpoznavanju laserskega žarka, vendar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte namesto sončnih očal oziroma med vožnjo v cestnem prometu. Očala za vidnost laserskega žarka ne zagotavljajo popolne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

Delovni primeri (glejte slike C-H)

Primeri za možnosti uporabe merilnega orodja se nahajajo na grafičnih straneh.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje skladiščite in tansportirajte samo v priloženi zaščitni torbi ali kovčku.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in topil ni dovoljena.

Še posebno redno čistite površine ob izstopni odprtini laserja in pazite, da krpa ne bo puščala vlaken.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih delov obvezno navedite 10-mestno številko artikla, ki se nahaja na tipski ploščici merilnega orodja.

Merilno orodje pošljite na popravilo v zaščitni torbi 18.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Samo za države EU:

Merilnega orodja ne odlagajte med hišne odpadke!

V skladu z evropsko smernico 2002/96/ES o odsluženih električnih in elektronskih aparatih in njenim tolmačenjem v nacionalnem

pravu je treba neuporabna merilna orodja ločeno zbirati in jih nato oddati v okolju prijazno ponovno predelavo.

Akumulatorske celice/baterije:

Akumulatorskih celic/baterij ne vrzite med gospodinjske odpadke, v ogenj ali vodo.

Akumulatorske celice/baterije morate zbirati, reciklirati ali jih na okolju prijazen način odstraniti med odpadke.

Samo za države EU:

V skladu z direktivo 91/157/EGS se morajo okvarjene ali prazne akumulatorske celice/baterije reciklirati.

Pridržujemo si pravico do sprememb.

210 | Hrvatski

Upute za sigurnost
